Установка парктроника на Ford Focus 2 в домашних условиях

Правильная и безопасная парковка — мастерство, которое приходит с годами, но как быть если вы получили права, купили новенькую машину, а драгоценного опыта пока что не имеете? Для таких целей были придуманы специальные электронные помощники, которые помогут правильно и безопасно припарковаться даже самому неопытному водителю.

Сегодня на Форд Мастер поговорим о парктронике, о его преимуществах, а также расскажем, как установить парктроник на Форд Фокус 2 своими руками.

Что такое парктроник?

Сперва, по традиции несколько слов о том, что это и как это работает. Датчики парковки или «парктроники» — это специальные датчики, которые используют ультразвуковые волны для обнаружения препятствия. Посылая сигнал, который после встречи с любым препятствием, возвращается и улавливается сенсором. После этого блок управления обрабатывает полученный сигнал и определяет расстояние до препятствия. Парктроник может включать в себя от 4-х до 8-и датчиков.

Многие осуждают парктроники за то, что для их установки необходимо «портить» бампер, а также за их назойливость и «излишнюю заботу». Так, например, в зимнее время, когда вы едете по заснеженной дороге, парктроники просто сходят с ума, или летом, когда в лесу делаете маневры по высокой траве. Все эти помехи датчики воспринимают как преграду и начинают подавать звуковой сигнал, который со временем порядком достает. Также парктроник недолюбливают за его «слепоту» по сравнению с камерой заднего вида. Датчики часто могут не заметить одиноко стоящий столбик или камень, торчащий из земли, который прекрасно показала бы камера заднего вида.

Но, как говорится, каждому свое… Как не крути, а плюсов гораздо больше, нежели минусов и в городском трафике парктроник здорово помогает выполнить парковку или безопасный маневр задним ходом, не задев при этом соседний или сзади стоящий автомобиль.

Итак, что нам понадобится для работы?

А понадобится вот что:

  1. Маркер, малярский скотч;
  2. Дрель с «коронкой» для того, чтобы просверлить отверстия под датчики;
  3. Комплект парктроника с датчиками и блоком.

Установка парктроника на Ford Focus 2 — пошаговая инструкция

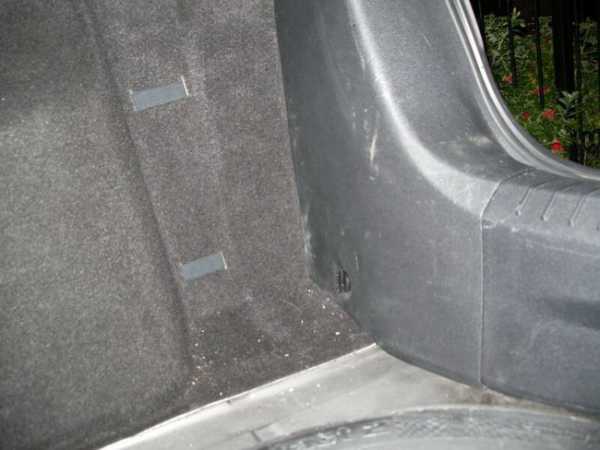

  1. Открываем багажник и снимаем обшивку.
  2. Далее было бы неплохо снять бампер, но можно обойтись и без этого. С внутренней стороны бампера, лично у меня, были нанесены метки, в которые необходимо устанавливать парктроники, поэтому размечать ничего не пришлось. Все, что нужно — это проделать с внутренней стороны бампера отверстия при помощи шила. Если у вас таких не оказалось, придется делать разметку самостоятельно.

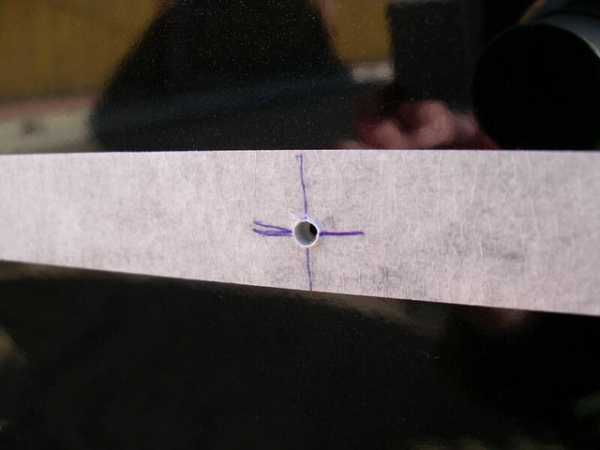

  1. Затем снаружи клеим на места расположения датчиков малярский скотч, чтобы не поцарапать бампер. Далее рассверливаем отверстие, проделанное шилом под коронку. После чего уже коронкой проделываем отверстие под датчики.

  1. Теперь в проделанные отверстия необходимо просунуть проводку датчиков, при этом следует учитывать длину проводов, зачастую она разная. Когда проводка протянута устанавливаем датчики.

  1. Продолжаем прокладывать проводку. Для удобства прокладываем ее в техническое отверстие, которое закрыто резиновой пробкой. Ваша задача вывести проводку в багажник.

  1. Крепим блок управления, для этого ранее была снята обшивка. Подключаем проводку согласно инструкции.

  1. Далее необходимо протянуть проводку по салону, здесь у каждого своего предпочтения. Вариантов прокладки проводки есть немало. Вывод необходимо сделать в том месте, где вы предполагаете расположить дисплей парктроника.

В общем то все. Осталось все проверить и собрать в обратной последовательности. Работа несложная, однако требует внимательности и аккуратности. Результатом остался доволен, о проделанном не жалею. Спасибо всем, кто дочитал до конца, надеюсь вам было интересно. Всем пока и хорошего настроения.

Понравилась статья? Поделитесь ею с друзьями в соц. сетях сетях:

ford-master.ru

Установка парктроника (с. 111,7) — Ford Focus 2

Практически абсолютное большинство уже согласилось с тем, что задняя обзорность у ФФ2 не самая лучшая. Многие из большинства решают эту проблему с помощью парктроника. Штатные не интересны, т.к. без визуализации и при этом не адекватны по цене ($290). У дилера ставить сиё чудо техники лично мне представляется обдирательством, так как Рольф просит за установку Паркмастера на 4 сонара с визуализацией $490 (по словам манагера, детальнее не уточнял). Но стоимость самого оборудования составляет в интернет-магазинах и у самого авторизированного установщика Паркмастера — $100. Соответственно +4 цены оборудования за его установку считаю СЛИШКОМ большой борзостью. В связи с этим возникает ряд вопросов которые адресую счастливым обладателям ФФ2. Для краткости по пунктам:

1. Не докапАются ли до гарантии если ставить не у диллера (он к фонарю заднего хода коннектится — могут ли лишить гарантии на электрику)??

2. У кого есть опыт установки поделитесь моделью, ценниками и местами установки.

3. САМОЕ ВАЖНОЕ!!! Вопрос на форуме уже задавался, но ответа не было. ГДЕ ВЗЯТЬ НАКЛАДКУ НА БАМПЕР С ДЫРКАМИ ПОД ПАРКТРОНИК (как на фото) дабы не сверлить!! ВЛЕЗУТ ЛИ в енти дырки нештатные сонары и сколько такая накладка стоит. Я знаю, что тут есть люди, которые варят в системе Микрокат. Но если найдутся и такие, которые смогут подсказать конкретные места где можно сию накладку купить, буду крайне признателен.

Эндрю

5 августа 2005

Установка парктроника

DENOZAWR

13 июня 2012

ilychoff
Это разъем для парктроников, тебе надо приобрести блок, динамик, датчики со стаканами на седан и проводку к датчикам.

ilychoff

13 июня 2012

DENOZAWR Как я понимаю проводка по машине присутствует. Блок и динамик и все доработки снаружи?

ilychoff
Отогни ковролин справа, где арка колеса. Если есть проводка, то там должен быть подмотан светло коричневый разъём парктроника.
Установка парктроника

DENOZAWR

13 июня 2012

ilychoff
Вставил блок, врезал датчики и паркуйся со свистом!

Alexandr25

29 июня 2012

3

Много уже написано на эту тему, хочу добавить свой отчет, может кому пригодится, т.к. был один нюанс.
Установил вчера паркмастер 4bj-06 на фокус 2 рестайл хечбек. Индикатор парктроника установил на зеркало заднего вида, провод тянул в потолочной обшивке по правой стороне, задирается уплотнительная резинка над дверьми и поддевается обшивка. Через получившиеся зазоры и протягивал провод, снимал переднюю и заднюю боковые накладки (на пистонах), через заднюю тянул провод, переднюю только для того чтобы можно было отгибать край обшивки.

Парктроник стал на место штатного, пришлось немного расширить отверстия на блоке, т.к. винты на 6 не проходили. С обратной стороны бампера обнаружил разметку под штатные датчики.

Саморезом пробил отверстия по центру намеченных мест установки, затем по отверстиям рассверлил прилагавшейся фрезой отверстия, протянул провода через резиновую заглушку в салон, затем подключил провода к датчикам и к блоку, все провода были промаркированы A,B,C,D с обеих сторон. Стянул стяжками провода и закрепил. Все делал лежа на покрывале, поднимать машину не понадобилось. Датчики дополнительно проклеил прозрачным герметиком. Проблема возникла при подключении питания блока, т.к. мультик с собой не взял, а на форуме везде указано, что + фонаря заднего хода это желто-зеленый провод — к нему и подцепился, черный посадил под винт, которым крепил блок парктроника. В результате парктроник был постоянно включен. Больше сил бороться с комарами не было и я оставил поиск нужного провода на следующий раз. Сегодня взял мультиметр и обнаружил, что провод фонаря заднего хода оранжево-зеленый и сечением побольше чем желто-зеленый, подключил питание блока и все прекрасно заработало. В итоге на все ушло примерно 1,5 часа. Единственное о чем не подумал сразу, позже видимо переделаю, проложенные под бампером провода лучше будет продеть в гофрированную трубу, но это делов минут на 15.
Спасибо участникам форума за подробные отчеты.

RITMauto
спрашивал насчёт сигнала скорости — сказали что уже реализовали, теперь вопрос а как его установить? Точнее к чему подключать и что? Как определить есть ли такая функция при покупке парктроника?

KingofSpirit

16 июля 2012

Сегодня установил себе парктроник. Выбор пал на Спарк-4М. Обшивку в салоне, можно сказать, не снимал (маленько задрал её и просунул провод). Провод тащил через низ — справа. Бампер задний не снимал, разметил и просверлил. Расстояние между крайними датчиками вышло 112 мм (может кому пригодиться). Подсоединялся орехами с стопарю, поворотнику, массе и ЗХ. Проблем никаких в принципе не было. Вот как то так =)

DegS

17 июля 2012

1

Поставил себе на FF2 хэтчбэк рестайл китайский парктроник (4 сенсора, led экран с пищалкой, 0.3 — 1.9 м)
цена удовольствия 26 баксов, доставка из китая бесплатно, нервы — бесценно . (Ехал зараза 2 месяца)

В теме достаточно полно и не раз описана установка парктроников
например, sergey_gold 22 Май 2011: (что-то ссылка отфильтровывается — 75 страница, пост 10082499)

Отмечу ньюанс со своим китайцем.
Датчики проверял перед установкой, но проверял по отдельности — все работали.
После установки обнаружился сюрприз. При одновременном подключении непрерывно пищит о наличии препятствия в диапазоне менее 30см.
Оказалось что глючит либо правый датчик, либо электроника в блоке управления.

При совместной работе крайний датчик нормалльно работает только в одном гнезде. Соответсвенно придется раскручивать скрутки, вытаскивать через резиновую заглушку провода и менять местами два датчика.
Пока езжу с отключенным.

Проверяйте датчики на совместную работу перед установкой в бампер.

RITMauto

17 июля 2012

цитата (XSenSeX)
RITMauto
спрашивал насчёт сигнала скорости — сказали что уже реализовали, теперь вопрос а как его установить? Точнее к чему подключать и что?

Да, канал скорости реализован.
При установке сПАРКа необходимо завести в него сигнал с ДС (12тивольтовый импульсный сигнал). Где его найти — надо искать. Пока информации нет.

цитата (XSenSeX)
Как определить есть ли такая функция при покупке парктроника?

При заказе у производителя (пока только у него) необходимо уточнить, что нужна модель с каналом скорости.

pda2209

25 июля 2012

Всем привет!
Приобрел себе комплект штатного парктроника, проводки не предусмотрено(не повезло ), ребят подскажите как подключить у меня седан( информации мало на седаны, в основном на хэтчбеки)
Может у кого есть стаканы на седан, очень надо

Роми

6 августа 2012

ставил себе в свое время 2хзонный парктроник от китайцев show-me
попал в аварию, в результате передние 4 датчика с проводкой не рабочие

теперь как вариант мне нужно докупать либо датчики, либо систему в сборе и подключать их к старому блоку
в принципе в том же магазине есть однозонный на 1 датчика парктроник в сборе, который можно поставить на старый блок
но! есть ли еще какие нибудь интересные варианты? к примеру, хотелось бы попробовать датчики не которые шляпками на бампере торчат, а которые как бы встроенные идут, не торчат.. то есть находятся в одной плоскости с бампером
соответственно, есть ли какой нибудь более менее бюджетный осуществимый вариант этой идеи? какие это могут быть датчики/вся система целиком, в какую цену и должна ли подойти на шоумишный блок?
(в принципе можно и с проводкой поколхозить, провода от новых датчиков заставить вставиться на старый блок посредством технических манипуляций )

Роми

10 августа 2012

совсем умерла тема
еще вопрос, купил китайский парктроник, но хочется сделать так, чтоб он стоял внутри бампера и не имел снаружи торчащей головки, как вы обсуждали на бмв и мондео
но не разобрался в этом варианте
поясните пожалуйста как его реализовать (желательно подробно, в кратце я уже и так понял что надо разобрать датчик и воткнуть его в стакан от мондео) а так, че какой стакан (коды есть?), как он втыкается, доработки нужны какие либо или нет

ilya1

16 августа 2012

Всем привет! У меня дорестайлинг, 1.6/100/2007/МКПП/Седан.
Есть возможность приобрести модуль сист. помощи при парковке с номером 6M4T-15K866-AD.
Он мне подойдёт или нет? Заранее спасибо!

FlashKiller

26 августа 2012

Собираюсь устанавливать задний парктроник с беспроводным соединением с экранчиком. Вопрос — куда подцепиться к проводке, чтобы экранчик включался только при включении задней передачи?

pashtet spb

26 августа 2012

FlashKiller
У меня тоже задний парк беспроводной, питание экрана так же как и сам блок подсоединил к проводке заднего хода, только в салоне а не багажнике.

FlashKiller

26 августа 2012

pashtet spb
А не подскажешь где спереди данную проводку искать, был бы очень благодарен.

pashtet spb

26 августа 2012

FlashKiller
Правый порог задней двери, врезался в косу цвет провода не помню.

pashtet spb

6 октября 2012

6

alidji69

27 августа 2012

pashtet spb
фото спереди будет?задумка супер+

FlashKiller

27 августа 2012

pashtet spb
Вы ставили под фонарь/рядом с ним?

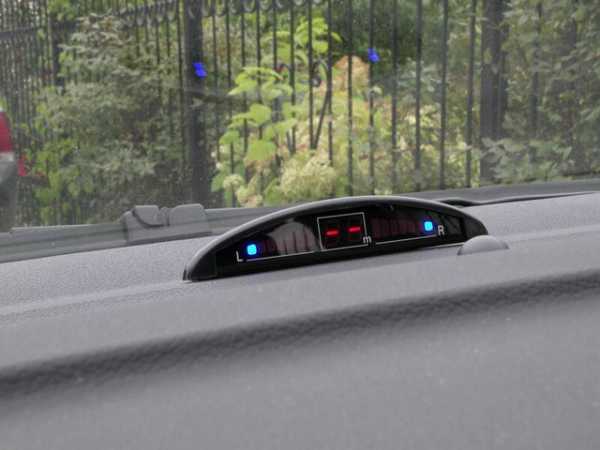

Я планирую экранчик ставить на торпеду, может кто знает где в торпеде или центральном тоннеле подключиться к проводке заднего хода? Чтобы экранчик включался при переключении на заднюю передачу?

scor132

20 сентября 2012

цитата (igor71)
Chapurin
matlex
Кстати вот мой комплект

Пучок справа — это на датчики, вам ещё такой надо искать.
Слева пучок — это питание, два провода КАН, питание и масса. Выше, по проводке, от желтого разъёма, в 25-30см. примотан разъём на пищалку.

А такой на ФФ3 подойдет ???

scor132

26 сентября 2012

Кто может помочь — нужны эти раъемчики:


DENOZAWR

24 сентября 2012

scor132
Да нужны Это и есть разъемы штатной проводки парктроника

Andrew42nvkz

4 октября 2012

Народ подскажите самый оптимальный вариант протянуть кабель экрана парктроника до зеркала заднего вида Ford Focus 2 седан дорейстайл

Роми

4 октября 2012

Andrew42nvkz
по низу через обшивку

Andrew42nvkz

4 октября 2012

Роми
Я вот думаю по крыше не легче будет пустить? Тем более что дисплей будет установлен на зеркале заднего вида.

Роми

4 октября 2012

Andrew42nvkz
у меня идет по низу через обшивку, потом через переднюю боковую стойку уходит на потолок и по краю обшивки потолка уже к зеркалу)
хотя щас экран в другом месте стоит, но раньше так было

ffclub.ru

Установка парктроника (с. 132) — Ford Focus 2

Практически абсолютное большинство уже согласилось с тем, что задняя обзорность у ФФ2 не самая лучшая. Многие из большинства решают эту проблему с помощью парктроника. Штатные не интересны, т.к. без визуализации и при этом не адекватны по цене ($290). У дилера ставить сиё чудо техники лично мне представляется обдирательством, так как Рольф просит за установку Паркмастера на 4 сонара с визуализацией $490 (по словам манагера, детальнее не уточнял). Но стоимость самого оборудования составляет в интернет-магазинах и у самого авторизированного установщика Паркмастера — $100. Соответственно +4 цены оборудования за его установку считаю СЛИШКОМ большой борзостью. В связи с этим возникает ряд вопросов которые адресую счастливым обладателям ФФ2. Для краткости по пунктам:

1. Не докапАются ли до гарантии если ставить не у диллера (он к фонарю заднего хода коннектится — могут ли лишить гарантии на электрику)??

2. У кого есть опыт установки поделитесь моделью, ценниками и местами установки.

3. САМОЕ ВАЖНОЕ!!! Вопрос на форуме уже задавался, но ответа не было. ГДЕ ВЗЯТЬ НАКЛАДКУ НА БАМПЕР С ДЫРКАМИ ПОД ПАРКТРОНИК (как на фото) дабы не сверлить!! ВЛЕЗУТ ЛИ в енти дырки нештатные сонары и сколько такая накладка стоит. Я знаю, что тут есть люди, которые варят в системе Микрокат. Но если найдутся и такие, которые смогут подсказать конкретные места где можно сию накладку купить, буду крайне признателен.

Эндрю

5 августа 2005

Установка парктроника

comers

21 февраля 2018mobile

Есть у кого нибудь разметка для парктроника но фокус 2 рестайлинг в кузове универсал? Заглянул под бампер, а там усилитель в плотную к бамперу. В интернете не видел отчёта по установке именно для рестайла универсала.

Victor_AlarmSPb

21 февраля 2018

цитата (comers)
Есть у кого нибудь разметка для парктроника но фокус 2 рестайлинг в кузове универсал? Заглянул под бампер, а там усилитель в плотную к бамперу. В интернете не видел отчёта по установке именно для рестайла универсала.

Снимай бампер не стесняйся — разметка есть. Боковые датчики не вставить без снятия на штатное место.

comers

21 февраля 2018

А без снятия бампера никак ?

Victor_AlarmSPb

22 февраля 2018

comers
если ставить родные то без снятия будет не просто сделать отверстия нужной формы, да и не подлезть рукой, чтобы вставить крайние датчики изнутри

comers

26 февраля 2018

-1

Ставить буду не «родные» а китай, на другом форуме нашёл фото и описание по установке с фото, именно на рестайлинговый вагон. От верхней кромки бампера надо отступить 4.5 см (это будет центр датчика). если ставить выше или ниже можно попасть на пластиковый «усилитель» бампера.

peter123

28 февраля 2018

Скажите такие модули парктроников подойдут на форд фокус 2 рестайл, и в чем отличие этих модулей:

peter123

2 марта 2018

Вот еще нашел один модуль парктроника, какой из трех лучше поставить на фокус 2 рестайл и вчем их отличие:

malenkiy

4 марта 2018

peter123
Последний вроде как стыкуется с родной камерой.

vpalehin

9 марта 2018

Подскажите. Если кто-то хоть раз брал в аренду машину (каршеринг) мерседес, что у белкикар то помнит, какой там стоит парктроник — тоненький блок дисплея. Хочется себе такой же, но найти нигде не могу подобный. Может кто подскажет где искать?

Victor_AlarmSPb

10 марта 2018

vpalehin
показал бы фотку

vpalehin

10 марта 2018mobile

Victor_AlarmSPb
Что то типа этого:

Victor_AlarmSPb

11 марта 2018

vpalehin
так это оригинал от мерседеса,
STEELMATE довольно аккуратно выглядит в таком исполнении

peter123

18 марта 2018

Кто подскажет, датчики парковки с заднего бампера форд С-мах подойдут на форд фокус 2 рестайл хэтчбэк, может можно использовать сами датчики или стаканы от датчиков, вот фото:

Victor_AlarmSPb

20 марта 2018

peter123
Датчики подойдут, а стаканы они и есть стаканы, какие видишь такие и будут стоять. Родные стаканы на хэтчбеке в родных местах задают небольшой угол датчику, чтобы в горизонт смотрел. А так работать то будут, главное, чтоб не в землю смотрели

Maxitola

20 апреля 2018

Господа, не ругайтесь если темой ошибся
У меня штатный парктроник, стоит давно. Но вот блок ничем не закреплён.Хочу чтобы всё было по феншую По схеме там две квадратные «шайбы» и два самореза. Может кто-нибудь сфотографировать как выглядит то и другое? А то заказал саморезы, пришли какие-то как из мебельного магазина, отказался

malenkiy

25 апреля 2018

Maxitola
Точно такие же, как прикручивают накладку в багажнике.

Ruslan-102

26 мая 2018

Всем привет.
Приобрел комплект штатного парктроника на свой седан дорестайл.
Так как я тут увидел установку только на хэтч, то у меня есть вопросы по установке.
Как я понял сам модуль крепится сюда
А как проложена проводка и где вывод под бампер из багажника я не понял.

Увидел здесь картинки для хэтча


Это из какой программы и есть ли у кого такие для седана?

цитата (Ruslan-102)
Как я понял сам модуль крепится сюда

да

цитата (Ruslan-102)
А как проложена проводка

вдоль крыла по арке и в пол

цитата (Ruslan-102)
и где вывод под бампер из багажника я не понял

прямо ниже на фото видно резиновую заглушку

Ruslan-102

15 июня 2018mobile

dimm33
Правильно установил или развернуть блок надо?

Ruslan-102
скорее да чем нет
а так не все ли равно?

_Марат

24 июля 2018

Доброго времени суток! Хочу установить китайский парктроник на фокус 2 универсал дорестайл по такому типу Фотка не моя, с рекламного сайта сервисного центра CarHeart. Подскажите кто знает, реально так установить датчики не снимая бампер, потому как была проблема с откручиванием крепежа бампера в районе арок. Ситуация усложняется тем, что у дорестайлингового универсала в районе предполагаемых мест установки датчиков как раз находится кронштейн — усилитель бампера, боюсь что когда начну сверлить фрезой, упрусь в него, он хоть и не металлический, придется сверлить и его. Кто проходил это на универсале дорестайлинговом, подскажите, машина черная, датчики черные, в верхний серый молдинг и нижнюю юбку бампера как-то не хочется устанавливать.

P1S

24 июля 2018

цитата
в верхний серый молдинг и нижнюю юбку бампера как-то не хочется устанавливать.

В верхний молдинг не получится физически.

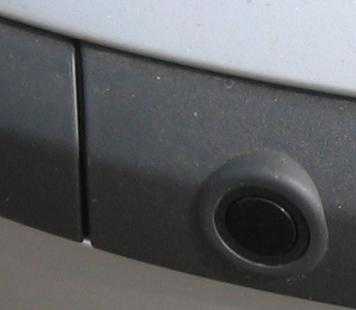

А вот как раз в нижнюю юбку ставятся оригинальные датчики. И на нижней юбке есть разметка в виде крестиков для сверления отверстий.
Установке в юбку ничего не будет мешать, в отличие от сверления бампера и усилителя (по моему мнению, парки в самом бампере некрасиво смотрятся на дорестовом бампере. Красиво смотрятся датчики встроенные в бампер, а не выпирающие).
Я себе ставил в юбку не снимая бампера — снизу залез, шилом проткнул крестик, снаружи просверлил.

_Марат

24 июля 2018

P1S
Спасибо! Буду думать, хотелось на самом бампере, датчики как раз в цвет бампера, на юбке будут выделяться, и угол наклона юбки не совсем удачен. Но установка на юбке — самый простой способ, скорее всего так и буду делать. Не нашел фоток с установленными оригинальными датчиками на дорестайлинговый универсал, интересно, как они смотрятся?

Maxitola

24 июля 2018

В молдинге как раз таки, их штатное место и есть. А заколхозить можно в любое место

_Марат

24 июля 2018

Maxitola
На универсале (дорестайле) в молдинге штатных мест не нашел, а вот в юбке — да. Уже врезал датчики в юбку и протянул кабеля от них в салон. Завтра подключу основной блок и монитор, сегодня уже поздно. Единственное терзают сомнения, как датчики реагировать будут, юбка находится низко и под углом вверх, хоть я и перевернул датчики, все равно они немного вверх смотрят.

_Марат

цитата
юбка находится низко и под углом вверх, хоть я и перевернул датчики, все равно они немного вверх смотрят.

Не надо переворачивать датчики. На нештатных указана ориентация «UP»
Чем ниже расположены датчики, тем больше должно быть отклонение угла от горизонта. А то будут реагировать на асфальт)))

цитата
Не нашел фоток с установленными оригинальными датчиками на дорестайлинговый универсал, интересно, как они смотрятся?

_Марат

25 июля 2018

P1S
Ещё раз огромное спасибо! Именно так и сделаю.

stickman

6 сентября 2018mobile

После замены бампера попросил людей переставить парктроник (заводской бош, кажется urf6)
Сделали такА было так

Насколько сузился радиус действия датчика?

ffclub.ru

Установка парктроника — New Focus Club

Установка парктроника самостоятельно на Форд Фокус 2 рестайлинг | Ford Focus 2 рестайлинг. Инструкция по самостоятельной установке парктроника на Форд Фокус 2 / Ford Focus II рестайлинг. Итак имеем Парктроник Acumen (4 датчика, блок, дисплей, фреза).

Смотрим на машину без парктроников и берем пива

Намечаем уровень в 50–70 (я делал 58) см от земли, горизонтально клеим малярный скотч

Находим середину, отмечаем.
Слева отмечаем 20–30 см от края машины – делаем засечку.
Дальше простой математикой делаем 4 засечки на одинаковом расстоянии.

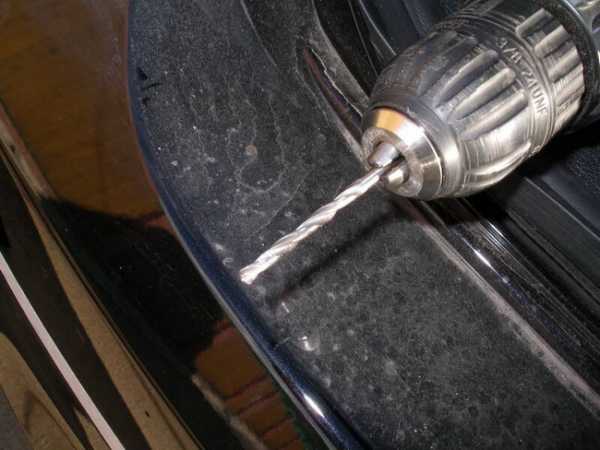

Берем тонкое сверло и шуруповёрт

Сверлим …

В комплекте идёт специальная фреза. Она уже по размеру

Сверлим фрезой. (Скотч уже можно снять – он всё равно рвётся от фрезы)

Ставим датчики. Читайте внимательно инструкцию – у датчика есть «верх» и «низ»

На землю кладём подстилку и залезаем под задний бампер

В бампере есть очень удобный желобок под провода. Но я всё равно скрепил из изолентой и поставил посередине стяжку

Датчики имеют резьбовое соединение с проводом – очень удобно. Не нужно возиться с проводами в время установки датчиков.

В багажнике снимаем коврики и смотрим в правый угол (по ходу машины).
Там есть резиновая заглушка. Снимаем её.

Вид снизу

Сверлим в заглушке небольшое отверстие и продеваем провода.

Крепим управляющий блок и подключаем датчики

Снимаем с фары штеккер. Зачищаем жёлто-зеленый (+12) и чёрный (-). Это провода сигнала заднего хода.
Подключаем питание от парктроника. Изолируем.

Изолируем

Ставим пластмассовую крышку фары на место. 2 защёлки с поворотом

Дальше дело техники – провести дисплей на торпеду. Я вёл аккуратно отгибая пластмассовый порог. Вывел на центральную консоль.

Итог
Я бы на самом деле слева и справа датчики ставил не на 30 см, а на 15 – так мне кажется эстетичнее. Но так блин написано в инструкции.
На парковку у меня это не повлияло. ±5 см чётко видит

Автор – reason

newfocusclub.ru

Установка парктроника (с. 2) — Ford Focus 2

Практически абсолютное большинство уже согласилось с тем, что задняя обзорность у ФФ2 не самая лучшая. Многие из большинства решают эту проблему с помощью парктроника. Штатные не интересны, т.к. без визуализации и при этом не адекватны по цене ($290). У дилера ставить сиё чудо техники лично мне представляется обдирательством, так как Рольф просит за установку Паркмастера на 4 сонара с визуализацией $490 (по словам манагера, детальнее не уточнял). Но стоимость самого оборудования составляет в интернет-магазинах и у самого авторизированного установщика Паркмастера — $100. Соответственно +4 цены оборудования за его установку считаю СЛИШКОМ большой борзостью. В связи с этим возникает ряд вопросов которые адресую счастливым обладателям ФФ2. Для краткости по пунктам:

1. Не докапАются ли до гарантии если ставить не у диллера (он к фонарю заднего хода коннектится — могут ли лишить гарантии на электрику)??

2. У кого есть опыт установки поделитесь моделью, ценниками и местами установки.

3. САМОЕ ВАЖНОЕ!!! Вопрос на форуме уже задавался, но ответа не было. ГДЕ ВЗЯТЬ НАКЛАДКУ НА БАМПЕР С ДЫРКАМИ ПОД ПАРКТРОНИК (как на фото) дабы не сверлить!! ВЛЕЗУТ ЛИ в енти дырки нештатные сонары и сколько такая накладка стоит. Я знаю, что тут есть люди, которые варят в системе Микрокат. Но если найдутся и такие, которые смогут подсказать конкретные места где можно сию накладку купить, буду крайне признателен.

Эндрю

5 августа 2005

Установка парктроника

С-Максимка

15 августа 2005

Просьба к тем кто установил датчик парковки самостоятельно выложить мини отчеты для «закрепления» темы после небольшой «чистки»

Заранее — СПАСИБО!

ICe ™

17 августа 2005

Нашел сервис где установят парктроник за 900р.

wildboar

17 августа 2005

Господа, а нужен ли он, я уже к габаритам привык, многие наверное тоже или в ближайшее время, да и попой парковаться не так часто приходится.

AMP

17 августа 2005

wildboar
смотрите что дешевле — один раз потратить 150 долларов или несколько раз красить царапины и тратить часы на поездки в СК…

кстати, а на Жукова где паркуетесь? вроде бы в нашем р-не нет избытка свободных стоянок 🙂

Ulysses

17 августа 2005

wildboar
Коллега,
согласвен с Вами, что парктроник не относится к 100% необходимым аксессуарам. Сам пока не ставил, но вероятно буду, хотя к габаритам машины тоже уже привык. По опыту при парковках задом могут порой возникать невидимые или нечетко опознаваемые препятствия — например, низкая металлическая оградка газона. Паркуясь в щель между 2 машинами вполне реально продвинуться чуть больше, чем это позволяет ограждение- с вытекающими последствиями.
С учетом нехватки парковок также станет актуальным втискиваться в обрез с уже паркованными машинами.
Согласен с АМР — подкраска бампера дороже станет.

wildboar

17 августа 2005

AMP
Ночью машина в гараже, а так нахожу места, не так уж все плохо, на самом деле не так уж много ситуаций, когда приходится осуществлять параллельную парковку, да еще и втискиваться, в таком случае уж лучше выйду и посмотрю сколько места осталось, если буду неуверен.

svk

18 августа 2005

wildboar
А я, не успев привыкнуть видимо к габаритам, теперь стараюсь только попой и парковаться .Морду не так чувствую как попу .
Как кто-то сказал, парктроник полезная штука (думаю более полезная чем тонировка и прочие добавочности) и помогает не только при обычной парковке, но и чтобы не задеть кого-либо — кто-то постил достаточно давно, что без парктроника только насторожившись нездоровой мордой у пешеходов остановился и не сбил пацаненка, который полез за мячиком или еще чем-то.
Вот так! Аккуратно ездите.

Nickko

18 августа 2005

ICe ™

а дальше рассказать… чего молчим то?

ICe ™

19 августа 2005

2 Nickko
Это Жулебино, на пересечении улиц Маршала Полубоярова и авиаконструктора Миля.

вчера сам установил парктроник, все очень просто. Накладка уже размечена изнутри, питание блока подключаем к зелено-черному проводу.

Philippus

19 августа 2005

цитата
Нашел сервис где установят парктроник за 900р.

Эх, в Питере бы такой сервис

Fazer

19 августа 2005

цитата
вчера сам установил парктроник, все очень просто.

Будь ласков. Не у всех золотые руки (я про себя).
Выложи отчетик с фотками.

[email protected]

7 сентября 2005

ICe ™ и остальным, кто ставил сам или видел как ставят нештатный парктроник

Где разместили центральный блок (большую коробочку) парктроника?

Всем у кого штатный парктроник или знает где на него посмотреть

Где расположен у него центральный блок?
Как выглядит накладка бампера (молдинг), имеет ли она характерные приливы-гнезда вокруг датчиков (как на первом фото) ?
Другими словами, отличаются ли накладки с парктроником и без него (не считая просверленных отверстий), можно ли получить из второй первую простым сверлением?

Злобный Гений

7 сентября 2005

1

[email protected]
отличаются приливами.
кустарно идентично сделать нельзя.

на дилерских машинах датчики ставят в бампер (у Рольфа на 2х машинах видел). но дилерам проще — при задире краски (от фрезы) они бесплатно перекрасят себе бампер, да и датчики также.

[email protected]

7 сентября 2005

Злобный Гений

В РЦ на черном вагоне заметил, что датчики в накладке, а на приливы сразу внимания не обратил (а позже, когда сообразил, вагон уже продали). На других машинах (с самопальным парктроником) заметил, что датчики врезаны в сам бампер, а не накладку.
Я так не хочу. Хочу в только в накладку. На память форму её не помню, а на фотке датик стоит прямо на ребре, без прилива так не поставишь.
И, наверняка, профиль накладки отличается у разных кузовов (меня вагон интересует).

Вот из-за такой мелочи склоняюсь к штатному, отговорите…

DenKuz

7 сентября 2005

[email protected]
у штатного нет «центрального блока» — вместо этого 2 специальных динамика сзади (а может через штатные пищит) — но в итоге получается стерео и слышно с какой стороны препятствие.

Это ИМХО и есть оптимальный вариант, т.к. смотреть все равно нужно в зеркала, а мотать головой/глазами быстро надоест и по нештатному все равно будешь через некоторое время
только на звук обращать внимание.
Только там он как раз будет идти только из центрального блока — то есть не стерео.
Д.

[email protected]

7 сентября 2005

DenKuz
Уточню про центральный блок. Комплект парктроника обычно состоит из 4 датчиков, центрального блока (контроллера) и индикатора (одного сдвоенного или двух раздельных). Пищалка встроена в индикатор.
Растояние справа-слева показывается раздельными шкалами на индикаторе. Это и приводят в автосалонах как довод в пользу установки нештатного парктроника.
Насчет стереоэффекта в штатном не знал, спасибо за инфу, это весомый аргумент в его пользу.

Злобный Гений

7 сентября 2005

[email protected]
к сожалению, на вагоны не смотрел. там вроде в нижней накладке под бампером.

Балашиха

7 сентября 2005

http://www.ffclub.ru/forum/index.php?showt…00entry177891
Ну очень похожая тема

[email protected]

7 сентября 2005

Злобный Гений
Да у универсала сенсоры врезаны в нижнюю накладку и чуть направлены вверх. Нашел фотку. Именно так я и видел в РЦ.
К сожалению, на фотке не слишком различимы приливы, то ли они есть то ли нет.

Балашиха

цитата
Ну очень похожая тема

Их тут много похожих.
Здесь обсуждается как доп оборудование и его установка.
Там — как опция и её нужность-полезность.
ИМХО.

ICe ™

8 сентября 2005

сама накладка изнутри имеет разметку под штатный парктроник, а в бампере дырки на много большего размера уже имеются.
Все что нужно это сместить центр разметки под датчик немного вниз и сверлить.
Я разместил все слевой стороны поскольку там на арке есть место куда можно убрать блок парктроника

[email protected]

8 сентября 2005

ICe ™

цитата
сама накладка изнутри имеет разметку под штатный парктроник

Странно, что разметка под сенсоры есть при отсутствии приливов снаружи.

pav

8 сентября 2005

Гляньте на модель паркмастера 4D-13
Ставиться может куда угодно, но очень хорошо выглядит на зеркале заднего вида
(он легко сверху прилепляется) — смотриться отлично и не назойливо
(просто как небольшое утолщение верхней кромки зеркала) —
видимо за счёт уменьшенного размера индикатора (длина девайса всего ~10см)
Яркий индикатор, никогда не засвечивается солнышком в этом месте и пользоваться удобно
http://www.parkmaster.ru/model/descr/?i=i13 (см. индикатор типа «13»)

Сами датчики — уменьшенного диаметра (не 21, а 16 мм).(актуально если в бампер !!!)
Работают нормально. Во всяком случае 1.5-0.3 м реально отслеживают,
начиная с 1.3м начинает пищать.

Illuminati

10 сентября 2005

Вообщем обо всем по порядку. Был сегодня у своего диллера РЦ. Ездил туда по вопросу парктроника. Прочитал тут различные отзывы и решил не ставить штатный за 290 баков, а поставить поле того как машина прийдет их датчик с визуализацией и звуком. Манагер сделал распечатку парктроников, которые у них можно поставить… Все они SafetPark… Вот типа таких http://www.safetpark.ru/us/gallery_models.shtml … Сказал также, что датчики (4 штуки) врезаются непосредственно в бмапер. Так вот у меня следующий вопрос, который я забыл ему задать: машина у меня будет цвета Джинс, а датчики, которые врезаются в бампер, тока черные и серебристые… И что же получается — будет цвет джинс с 4 черными/серебристыми точками на заднице, или они их могут подкрасить под цвет кузова???

pav

10 сентября 2005

pav

10 сентября 2005

И ещё поищи более свежие подробные обзоры и тесты типа таких:

Illuminati

11 сентября 2005

цитата
Эндрю
Сонары врезал дилер в молдинг бампера. Сам бампер никто не трогал. К тому же самая удаленная точка от машины находится именно на молдинге.

А не подскажете, у какого диллера Вы это делали???

ФокусMENN

21 сентября 2005

Поеду к дилеру дозаказывать штатный парктроник.И че сразу не заказал???

MikleK

21 сентября 2005

цитата
Поеду к дилеру дозаказывать штатный парктроник.И че сразу не заказал???

Я тоже сразу не заказывал. Потом у дилера (РЦ) поставил за 265 баков на корму.
Паркмастер с визуализацией. Работает отлично, поставили тоже хорошо. Датчики покрасили в цвет бампера.
По моему это лучше штатного пикающего. Тут и расстояние показывает.

Black Focus

21 сентября 2005

цитата
цитата
Поеду к дилеру дозаказывать штатный парктроник.И че сразу не заказал???

Я тоже сразу не заказывал. Потом у дилера (РЦ) поставил за 265 баков на корму.
Паркмастер с визуализацией. Работает отлично, поставили тоже хорошо. Датчики покрасили в цвет бампера.
По моему это лучше штатного пикающего. Тут и расстояние показывает.

Любите вы дилеров подкармливать. Парктроник на 4 датчика стоит 80 баксов, установка 80, итого 160. Типа почувствуйте разницу.

ffclub.ru

Парктроник — Ford Focus 2

Давече прокатился на фокусе с оным устройством. Установлено при покупке. Очень удобно, однако. Может ли кто-то рассказать, что за парктроник будет стоять на 2-ом фокусе? Может кто-то ставил нечто подобное на Си макс?

Установка девайса обсуждается в теме Установка парктроника

TpAkToPuCT™

28 марта 2005

А на С-Максе штатный парктроник стоял??? Если да, то точно такой же будет на ФФ2.

Будет простенький парктроник без визуализации со звуковым сопровождением, 4 датчика в черной накладке заднего бампера. (Информация от дилера «Независимость Форд»)

ИМХО лучше потом докупить отдельно с 6 датчиками и визуальным сопровождением, ВООБЩЕ на парктроники частенько дилеры распродажи устраивают…

Philippus

28 марта 2005

Насчет парктроника:
думаю что установлю в сервисе,
датчиков на 8
за те же деньги
или дешевле
или дороже

А ценная ли это вещь -парктроник?

Скажу, что до субботы не пользовался. А тут прокатился на фокусе — седане с автоматом, пришлось парковаться в тесном пространстве — очень помог. Там был с 4-я датчиками, звуковой + показывал сколько метров. Хорошая вещь.
Но вот у меня в прайсе написано: есть датчик парковки, а есть парковочый сенсор. В чем же разнциа

Parus

28 марта 2005

Вчера в М-47 дилер божился что в комплектации тренд и гия будет визуальный.

но не понимаю, тут есть парковочный сенсор за 290, а в пакете улучшенной обзорности есть датчик парковки

Немец

28 марта 2005

Мне тоже дилер обещал визуальный, я несколько раз переспрашивал, но он стоял на своем. Жизнь покажет.

Mozila

28 марта 2005

Parus

цитата
Вчера в М-47 дилер божился что в комплектации тренд и гия будет визуальный

РольфКарлайн (СПб) сказал, что одинаковый для всех. 4 датчика, без дисплея.

И тут же порекомендовал заказать у них
а) парктроник с визуальным дисплеем. Ценник примерно на 100 дороже, чем в прайсе у ФОРДА
б) камеру заднего вида + мониторчик. Все вместе около 20,000.

Жаба пришла и задушила — прийдется жене учится парковаться так

LordVader

28 марта 2005

цитата
а) парктроник с визуальным дисплеем. Ценник примерно на 100 дороже, чем в прайсе у ФОРДА

Поставь у авторизованных установщиков Паркмастера с покупкой оборудования у них. Получится на 100-150 баксов дешевле, чем у Форда, и те же 4 чёрных датчика, но с визуальным дисплеем помимо пищалки.

Если же действительно на Гиа и Тренде будет визуализация (что сомнительно), то лучше поставить оригинал.

digio

28 марта 2005

Я вчерась вольво смотрел так там тоже есть парктроник и без визуализации, только звук. и это на машине за 40000. Тоже самое и на 407 Пежо. Так что я сильно сомневаюсь, что на FF2 будет парктроник с дисплеем:(

coolcat

31 марта 2005

Да только пищалка, по словам манегера из Рольфа-Химки. Заказал уже вещь очень полезная, думал сначала с дисплеем и тп, но ничто так не постоянно как временное, сразу не возьмеш потом то времени то денег не будет. У отца на Toyota Camry пищалка установленна оч удобная вещь, отсутствие индикатора не напрягает.

Cougar

31 марта 2005

У меня стоит Паркмастер с 4 дат. пищалкой, 2 цветными шкалами(по ним только лево-право стоит смотреть) и зеркальными циферками. Так вот пищалка ваще фигня, про шкалы уже сказал, а цифры реально рулят — показывают до 20-30 сантиметров.

Rafayel

31 марта 2005

На Хонду CR-V ставил парктроник (корейский, сейчас марку не вспомню) с 8-ю датчиками (4 спереди, 4 сзади) и визуальной (авто в виде сверху и несколькими пульсирующими зонами) и звуковой сигнализацией. Большой дисплей, удобная индикация. По идее предназначен был для установки рядом с зеркалом заднего вида, есть возможность складывания дисплея. В Хонде рядом с зеркалом не встал, поставили на торпедо вплотную к нижнему углу левой стойки.
Показывает точно, стоимость с установкой что-то около 220 USD. В джипах просто необходим, в дорожных машинах — очень желателен. Огромный плюс — звуковая сигнализация предупредит, если кто-то забежал за машину (собачка, ребенок за мячом погнался и т.п.), когда уже почти развернулся и ослабил бдительность. Товарищ мой просто чудом мальчонку однажды чуть не задавил — тот бросился за мячом, пригнулся, чтобы схватить — товарищ не увидел его в момент забегания, но зато увидел нездоровое оживление у находящихся рядом пацанов. Догадался, тормознул — и пацану, и товарищу повезло…

Nash

2 апреля 2005

Ни разу не видел чтобы установщики нештатного парктроника беспокоились о вписывании устройства в интерьтер. Тем и хорош штатный, что не будет в салоне инородных предметов (зачастую выглядящих как дешевка). Так что резонее просто понять для себя — нужен парктроник или нет.

SP66

2 апреля 2005

ну за 290 дороговато, а вот за 5,5 тысяч нормально. Сидел в фокусе — был не штатный, смотрелся отлично. Только в Автоленде очень дорого ставить

scratcher

11 апреля 2005

А кто может подсказать (из опыта), насколько важна чистота датчиков? Ведь задний бампер, особенно в зимне-осенне-весенний период остаётся чистым лишь очень короткое время.

Cougar

11 апреля 2005

Если прямо на датчик примерзнет кусок снега или льда достаточного размера, то покажет, что есть препятствие, а грязь, которая зимой ровным слоем покрывает всю машину, на работу не влияет.

ICe ™

13 апреля 2005

как думаете, возможно ли будет купить эту накладку и вставить датчики туда самому ?

ICe ™

13 апреля 2005

у меня есть парктроник обычный звуковой (4 датчика) и знакомый электрик… затраты ящик пива

добавлено в [mergetime]1113418357[/mergetime]
останется только эту накладку купить и будет лепота

alecs777

20 апреля 2005

Как думаете на ФФ2 реально поставит парктроник? (имею ввиду проблему с цифровой шиной), или он не контачит с ней?
Думаю влеплю его потом с индикацией токо! Удобно у ФФ2 черные купил круглишки и прямо в етот молдинг задний, так редко бывает, у многих надо красить их.
И музыку наверно то же можно поставить, а вот ксенон уже нет-проблемы с шиной! Если уж надо то токо штатный.
Кто чё думает?

wildboar

20 апреля 2005

2

alecs777
Думаю водительское мастерство повышать надо, тогда и парктроник не нужен будет!

dvv

26 апреля 2005

Вопросы по парктронику.
Какие динамики используются : собственные, или от штатной магнитолы?
Если от магнитолы, то совместим ли он со всеми радиопакетами?
Есть ли ограничения на заказ парктроника, если не заказан радиопакет?

Ostin

26 апреля 2005

Всем привет. Вчера заехал в РХ. Менегер любезно предложил поюзать ФФ2 с 2 л. Завел авто, я спросил про парктроник. Под его присмотром, я включил заднюю передачу и тронулся. Появился писк сзади. Чем ближе припятствие, тем он импульсивней пищит. Визуализации нет. Я сначала думал, что потом поставлю у дилера , но цена охладила, в РХ -430 $. Лучше за 230 на заводе. Тем более брал фф1 на тест, там стоит этот датчик с визуализацией. Сам серебристый, панель черная. Полная безвкусица. Смотреть все равно надо в зеркала, а не на панель с мигающими кнопочками. Поюзал борткомпьютер. Попереключал усилия на руле. Попробовал усилие на руле стоя. Все просто и доступно на русском языке. Попросил менегера посильнее включить климат. А он говорит — на всю врублен. Тихо, оказывается работает, но дует прилично. Это есть гуд. При включенном двигателе в салоне тишина. Чуть слышно, когда рулем крутишь, жужжит ЭГусилитель.

Динамики штатки не используются. Пищит, что-то сзади

scratcher

26 апреля 2005

1

цитата
Всем привет. Вчера заехал в РХ. Менегер любезно предложил поюзать ФФ2 с 2 л.

Поюзать — это, как я понял, не полноценный тест-драйв? Только заднюю передачу? Всё равно любезный менеджер, повезло тебе.

А не заметил, на каком расстоянии он пищит максимально тревожно?

DeBOSCH

26 апреля 2005

Ostin

цитата
Под его присмотром, я включил заднюю передачу и тронулся. Появился писк сзади. Чем ближе припятствие, тем он импульсивней пищит.

А громко ли пищит? Поделись, плиз…
А то мне рассказывали историю, про то как чел на си-максе с парктроником запарковался аккурат в стену салона одного из дилеров ФМК Потом объяснял типа «тихо пищит парктроник, из-за музыки не услышал». Это, кстати, косвенно подтверждает, что у парктроника свои динамики.

Ostin

26 апреля 2005

По поводу расстояния до препятствия, его настраивают.(слова менеджера). Звук явно не из магнитолы. 290 $, так 290$, сорри, ошибся. Громкость наверное тоже регулируется.

Звонил тут в Паркмастер…
4 врезных датчика + визуальный сигнал + установка будет стоить от 220$.
Разница со штатным 70$.
При этом они в новую машину своими руками лазать будут — не очень приятно.

И, кстати, вопрос еще, как отнесутся инженеры по гарантии Форда, когда увидят, что к электронным цепям кто-то что-то подключил.

И при этом — поставят все равно убого. Видно будет что не штатная установка.

Так стоит ли экономить 70$?

Ямгрин

14 мая 2005

цитата
Звонил тут в Паркмастер…
4 врезных датчика + визуальный сигнал + установка будет стоить от 220$.
Разница со штатным 70$.
При этом они в новую машину своими руками лазать будут — не очень приятно.

И, кстати, вопрос еще, как отнесутся инженеры по гарантии Форда, когда увидят, что к электронным цепям кто-то что-то подключил.

И при этом — поставят все равно убого. Видно будет что не штатная установка.

Так стоит ли экономить 70$?

Стоит. Тем более у самого паркмастера. Сделают очень качественно, тока думаю пониже молдинга. А гарантия если что будет от Паркмастера… А ФМК найдет к чему придраться, если захочет, даже если и само это поставило…

ffclub.ru

FF2 2008 Установка парктроника — New Focus Club

Установка парктроника на Форд Фокус 2 рестайлинг самостоятельно.Итак имеем Парктроник Acumen (4 датчика, блок, дисплей, фреза)

Смотрим на машину без парктроников и берем пива

Намечаем уровень в 50–70 (я делал 58) см от земли, горизонтально клеим малярный скотч

Находим середину, отмечаем.
Слева отмечаем 20–30 см от края машины – делаем засечку.
Дальше простой математикой делаем 4 засечки на одинаковом расстоянии.

Берем тонкое сверло и шуруповёрт

Сверлим …

В комплекте идёт специальная фреза. Она уже по размеру

Сверлим фрезой. (Скотч уже можно снять – он всё равно рвётся от фрезы)

Ставим датчики. Читайте внимательно инструкцию – у датчика есть «верх» и «низ»

На землю кладём подстилку и залезаем под задний бампер

В бампере есть очень удобный желобок под провода. Но я всё равно скрепил из изолентой и поставил посередине стяжку

Датчики имеют резьбовое соединение с проводом – очень удобно. Не нужно возиться с проводами в время установки датчиков.

В багажнике снимаем коврики и смотрим в правый угол (по ходу машины).
Там есть резиновая заглушка. Снимаем её.

Вид снизу

Сверлим в заглушке небольшое отверстие и продеваем провода

Крепим управляющий блок и подключаем датчики

Снимаем с фары штеккер. Зачищаем жёлто-зеленый (+12) и чёрный (-). Это провода сигнала заднего хода.
Подключаем питание от парктроника. Изолируем.

Изолируем

Ставим пластмассовую крышку фары на место. 2 защёлки с поворотом

Дальше дело техники – провести дисплей на торпеду. Я вёл аккуратно отгибая пластмассовый порог. Вывел на центральную консоль.

Итог
Я бы на самом деле слева и справа датчики ставил не на 30 см, а на 15 – так мне кажется эстетичнее. Но так блин написано в инструкции.
На парковку у меня это не повлияло. ±5 см чётко видит

Автор – reason
Источник — www.focus3.ru — Установка парктроника

newfocusclub.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
