Ступичный задний – функции и инструкция по замене

Ступица заднего колеса – функции и технические характеристики +видео

Главной составляющей ходовой, испытывающей самые существенные нагрузки, безусловной является ступица , связывающая автомобиль и дорожное полотно через его колеса. Поломки ступицы способны не просто отразиться на скоростных и ходовых характеристиках вашего любимца, они даже могут вывести его из строя или повлиять на безопасность водителя и пассажиров.

Какие функции выполняет задняя ступица?

На видео замена подшипника ступицы заднего колеса

Следует сразу отметить, что каждое из колес, в том числе и оба задних, наделены своей ступицей. Благодаря ей, они могут четко совершать вращение вокруг своей оси и крепко держаться на подвеске. Кроме такой функции, в случае, если автомобиль является заднеприводным, еще одной задачей ступицы является перенаправление крутящего момента от коленвала непосредственно к колесу. Таким образом, кроме ходовой части, ступица заднего колеса будет не чем иным, как один из элементов трансмиссии.

Более того, нельзя не отметить и то, что к этой детали крепятся и тормозные диски или барабаны, в зависимости от модели автомобиля. Таким образом, ступица еще и отвечает за торможение, обеспечивая тем самым вашу безопасность при движении. Ну, а кроме них, в ступицы колес современных иномарок устанавливаются различные датчики для контроля над движением, скоростью и прочими техническими показателями.

Исходя из этого, можно выделить основные функции присущие ступице:

• Надежное крепление колеса к подвеске;
• Удерживание элементов тормозной и антиблокировочной систем автомобиля;
• Вращение колеса вокруг оси;
• Передача крутящего момента;
• Крепление множества других датчиков движения.

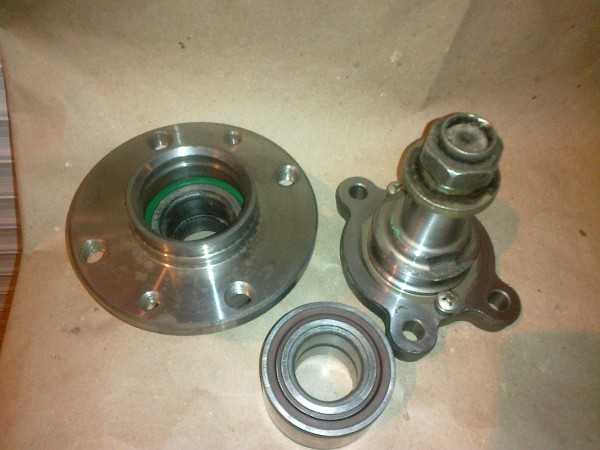

 Особенности устройства ступицы

На видео ступицы заднего колеса Opel Vectra A

Обратим внимание автовладельцев, что в зависимости от того, является ли автомобиль задне- или переднеприводным, конструкция ступицы заднего колеса может существенно разниться. Однако, вовсе независимо от этого, задняя всегда представляет собой цельную округлую металлическую деталь с внешним ободом и мелкими отверстиями по нему, а также внутренним крупным отверстием.

Внешний обод и мелкие отверстия по нему, всегда используются для крепления колеса к ступице – в отверстия ввинчиваются направляющие болты и шпильки с гайками, на которых, собственно, и держится ось колеса. Количество таких отверстий для болтов обычно составляет от 4 до 8.

Что касается внутреннего крупного отверстия устройство и определение неисправностей внутренняя часть ступицы, то она используется для посадки детали на подшипник. Кроме того, имеющееся в ней отверстие используется для установки шруса. Ступица  современной иномарки, установленная на задние колеса,  также имеет несколько гнезд для антиблокировочных датчиков и датчиков движения и так далее.

Любая ступица всегда крепится двумя гайками и одной шайбой. При этом ступица всегда устанавливается на цапфу (край коленвала) через подшипник – не менее важный элемент ходовой части, чем ступица. Чаще всего в таких целях используются роликовые или конусные подшипники.

Определение неисправности

Всем известно, что при плотной эксплуатации автомобиля, любые детали, в том числе и ступицы, подвержены существенному износу, проявлению дефектов и поломкам. Чтоб подобная ситуация не застала автовладельца врасплох, специалисты автосервисов рекомендуют проводить регулярный техосмотр всех деталей ходовой.

Большинство проблем со ступицами вызваны самим водителем, в частности:

• Агрессивной ездой по грунтовым дорогам и кочкам;
• Превышением допустимого веса груза для конкретного автомобиля;
• Проваливание днищем автомобиля в песок или грязь;
• Резкие торможения, ускорения, «дрифт» и тому подобное.

Такие «элементы» вождения могут привести к деформации корпуса детали, ее расколу, выходу из строя подшипника и прочим проблемам.

Чтоб помочь водителям определить неисправность, рассмотрим примитивные, но действенные методы, которые могут использовать все автолюбители.

1. Самый “народный” и эффективный способ определения неисправности – проталкивание шины ногой в целях обнаружения люфта колеса. При наличии люфта, можете быть уверены – ступица заднего колеса вышла из строя и требует замены. Данный способ «диагностирования» позволяет выявить проблемы со ступицей, задолго до их отражения на ходовых качествах и появления серьезного шума.
2. После того как проблема не была выявлена своевременно и уже появился характерный для поломки ступицы гул – можете быть уверены, что износ детали достиг своей критической точки и езда на автомобиле будет чрезвычайно опасной. В случае с задними  – определение  неисправности  ступицы при появлении шума в колесах возможно лишь посредством приподнимания автомобиля  и вращения колес в разные стороны. Опять же, при наличии люфтов, хрустов и нехарактерных вибраций, причиной их появления однозначно являются проблемы со ступицей.

В случае, если вы не имеете достаточного опыта общения с вашим авто, не имеете достаточных навыков для диагностики и замены неисправной ступицы, не стоит затягивать – немедля обращайтесь в ближайший автосервис, где вам смогут предоставить качественный и надежный сервис.

cartore.ru

чертежи и инструкция по замене

Транспортные средства приходится периодически чинить, а на плохих дорогах достаточно часто ломается ступичный механизм. Но как поменять эту деталь на машине ВАЗ 2108 или 2110? Почему она ломается? И как заменить подшипник ступицы заднего колеса? Ниже эти вопросы будут рассмотрены.

Функции и назначение

Деталь имеет вид широкого диска с 1 большим и 4 или 5 маленькими отверстиями: с помощью большого отверстия она крепится на ось ступицы заднего колеса, а маленькие отверстия нужны для крепления шпилек. Это устройство является одним из самых важных частей транспортного средства, поскольку она обеспечивает вращательное движение, поэтому без нее машина не сможет передвигаться. В состав устройства также включаются подшипники, которые обеспечивают вращение.

Основные причины поломки

Поломку могут спровоцировать следующие факторы:

• Плохие дороги. Большинство ступичных механизмов рассчитано на 100 тысяч километров пробега, однако при движении по плохой дороге могут происходить микроповреждения, что снижает срок эксплуатации.
• Плохой материал. Если ступичный механизм сделан из некачественного металла, то она испортится достаточно быстро.
• Неправильный монтаж. Заменить поврежденную деталь можно и своими руками, однако делать это нужно правильно, поскольку из-за ошибок срок эксплуатации также снижается.

При этом обратите внимание, что сломаться может как сам ступичный механизм, так и некоторые составляющие компоненты устройства, а чаще всего в негодность приходят подшипники и шпильки. Поэтому после демонтажа основного устройства рекомендуется проверить состояние подшипников и шпилек, чтобы не тратить деньги на покупку нового устройства.

Как проверить ступицу заднего колеса

Давайте сперва узнаем, по каким признакам можно установить, что деталь доживает свои последние дни:

• Если ступичная деталь пришла в негодность, то из-под шины во время движения будет раздаваться характерный скрежещущий звук. Этот «симптом» является основным, а с помощью него можно практически со 100% вероятностью установить наличие неисправности.
• Во время поворота шина притормаживает движение и/или нагревается сильнее, чем обычно. В некоторых случаях во время поворота также могут раздаваться цокающие щелчки.

Если у вас появилось подозрение на поломку, то необходимо выполнить проверку. Для этого поместите маховик на домкрат и проверните его — если во время вращения появится металлический скрежещущий звук, то в таком случае нужно обязательно сделать замену, поскольку в противном случае такая поломка может вывести машину из строя прямо во время движения.

Замена ступицы заднего колеса своими руками

Замена ступицы заднего колеса может осуществляться и самостоятельно. Вам понадобятся стандартные инструменты — гаечные ключи, небольшая отвертка, домкрат и так далее. Алгоритм монтажа такой:

1. Возьмите гаечный ключ и ослабьте гайки.
2. С помощью домкрата поднимите машину.
3. Снова возьмите гаечный ключ, открутите гайки полностью и снимите маховик.
4. Попросите кого-нибудь зажать педаль тормоза либо положите на тормоз что-нибудь тяжелое, чтобы зафиксировать педаль.
5. Аккуратно открутите гайку, снимите тормозной цилиндр и суппорт.
6. Если на машине стоит датчик ABS/VDC, то в таком случае возьмите головку на 10 и отверните болт. Не забудьте очистить датчик от грязи.
7. Снимите машину с тормоза, а потом поверните маховик таким образом, чтобы резиновый колпачок оказался снизу. Вновь поставьте машину на тормоз.

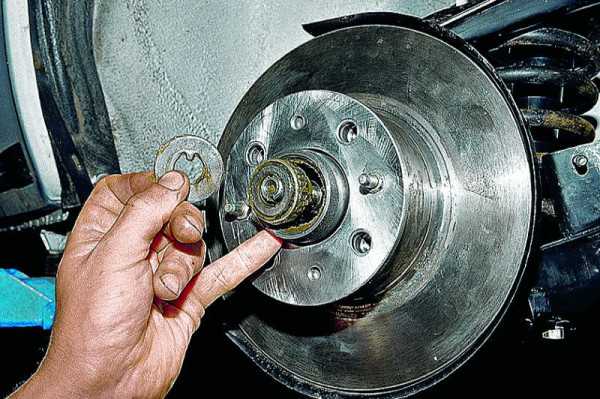

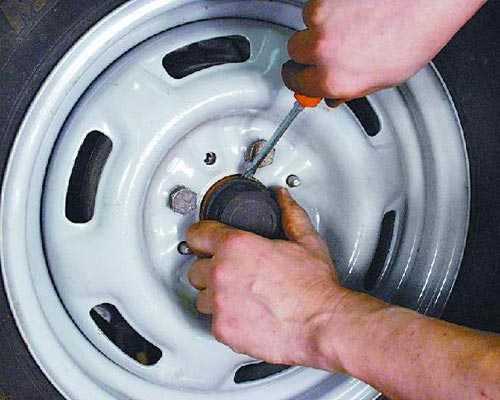

8. Снимите колпачок, вставьте в отверстие небольшую отвертку и прокрутите зубчатое колесико вверх до упора.
9. Снимите тормозной диск.
10. Если требуется, снимите колодки стояночного тормоза.
11. Найдите на обратной стороне ступичного устройства 4 болта и открутите их.
12. Аккуратно снимите ступичную деталь (при этом не повредите ось ступицы заднего колеса).
13. Демонтаж завершен. Для монтажа новой детали нужно выполнить те же самые действия, но в обратном порядке.
14. В случае замены вы также можете с помощью молотка и колесной гайки выбить 4 или 5 шпилек со старой детали — шпильки стоят достаточно дорого, а ломаются они относительно часто, поэтому снять их не помешает.

Замена ступицы на Ваз 2110, 2112 и 2114. Видео

Инструкция по замене заднего ступичного подшипника

Встречаются случаи, когда колесная система приходит в негодность из-за неисправности ступичного подшипника. Поэтому во время осмотра рекомендуется снять и проверить подшипники, а в случае необходимости их нужно заменить. Замена подшипника ступицы заднего колеса осуществляется следующим образом:

• Возьмите основную деталь и с помощь небольшой отвертки аккуратно извлеките первый  подшипник ступицы заднего колеса.
• Теперь вы увидите сальник — возьмите отвертку и извлеките его.
• Аккуратно снимите шайбу, которая расположена под сальником.
• После удаления шайбы вы обнаружите еще один подшипник ступицы заднего колеса — удалите его аккуратно отверткой.
• Достаточно часто подшипники крепятся с помощью наружных колесиков — в таком случае возьмите молоток и зубило, а потом аккуратно извлеките наружные колесики.
• Замена подшипника ступицы заднего колеса завершена. Для установки новых подшипников нужно воспользоваться этой же инструкцией, но в обратном порядке.

Замена шпильки на ступице заднего колеса

Если после демонтажа вы обнаружили, что испортились шпильки на ступице (погнулись, проржавели и так далее), то в таком случае их нужно заменить. Замена шпильки выглядит так:

• Возьмите молоток и вбейте шпильку внутрь, а потом вытяните ее. Если шпилька ступицы заднего колесасильно погнулась, то в таком случае рекомендуется с помощью болгарки также обрезать стержень в месте изгиба.
• Возьмите новую шпильку и вставьте ее в отверстие. Наденьте гайку (размер гайки должен быть чуть больше, чем размер шпильки на колесе). Сверху накрутите еще одну колесную гайку для надежной фиксации.
• Установите ступицу заднего колеса на место и аккуратно снимите машину с ручного тормоза. Убедитесь, что шпилька надежно зафиксирована в отверстии. В случае необходимости затяните сильнее болт, чтобы улучшить фиксацию.

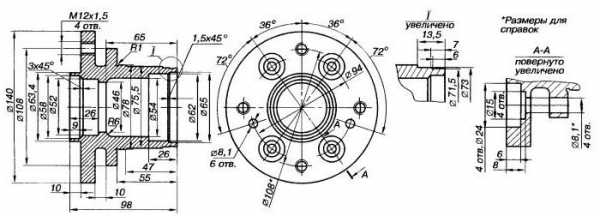

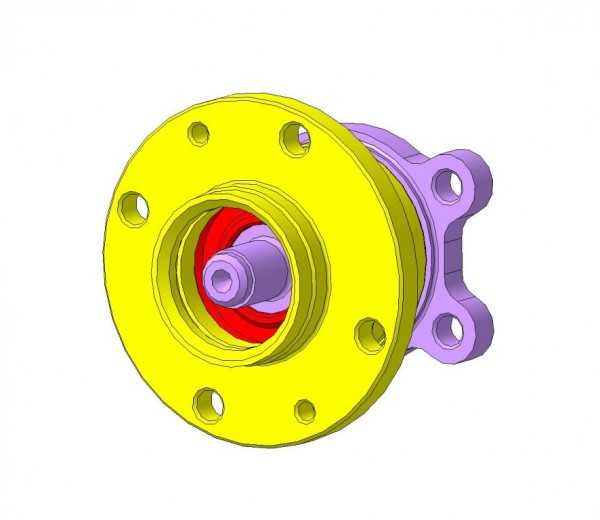

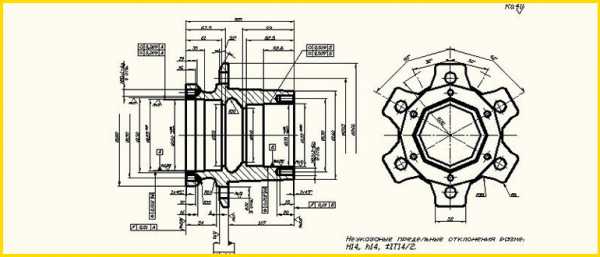

Чертежи и схемы ступиц заднего колеса

Чтобы упростить замену и демонтаж, давайте теперь узнаем о том, как выглядит ступица заднего колеса: чертеж

чертеж ступицы и задних проставок для расширения колесной базы ваз 2108-21112Ступица заднего колеса ЗИЛ 5301Ступица заднего колеса с тормозным барабаном, тормоз колодочныйСтупица заднего (ведущего) колеса мини-трактора.

remontautomobilya.ru

описание, устройство, размеры и схема :: SYL.ru

К задней ступице ВАЗ-2108 крепится колесо при помощи четырёх болтов. Здесь же находится тормозной барабан, при помощи которого происходит остановка автомобиля. Сама по себе ступица выходит из строя очень редко, обычно ее меняют при разрушении внутренней поверхности либо резьбы, на которую вкручиваются болты крепления колеса.

Намного чаще снимают ступицу для замены подшипника. Это самый уязвимый элемент конструкции. Езда со сломанным подшипником не принесет много удовольствия, так как появятся посторонняя вибрация, шум, который усиливается при наборе скорости и вхождении в повороты.

Как проверить подшипник ступицы

При поломке подшипника задней ступицы ВАЗ-2108 вы услышите характерный вой, доносящийся со стороны багажника. Постарайтесь прислушаться, с какой конкретно стороны доносится звук. Это позволит вам сократить время на поиск неисправного подшипника. Чтобы сделать диагностику, необходимо приподнять колесо, после чего вращать его руками.

Если подшипник исправен, то никаких шумов не будет. Колесо вращаться должно без заеданий. А вот если подшипник неисправен, то появится сильный шум, а также металлический звук, будто шарики внутри подшипника перекатываются. Чем сильнее шум, тем больше износ у подшипника ступицы. Желательно проводить замену сразу на обеих сторонах, это позволит улучшить эффективность ремонта.

Какие потребуются инструменты

До того чтобы произвести замену подшипника задней ступицы ВАЗ-2108, вам потребуется наличие такого инструмента:

1. Головка на «30» и вороток, а также отрезок трубы. Можно использовать даже накидной ключ, но он должен быть сильно изогнут, чтобы проще установить в отверстие ступицы на гайку.
2. Кернер или тонкое зубило. Желательно произвести заточку зубила заранее. Этот инструмент необходим, чтобы выпрямить замятый край на гайке.
3. Желательно иметь трехлапый и двухлапый съемники. Первый необходим для того, чтобы демонтировать ступицу колеса, а второй для снятия внутренней обоймы подшипника.
4. Щипцы для извлечения и установки стопорных колец.
5. Желательно иметь под рукой съемник для извлечения и установки подшипника в ступицу.
6. Также вам потребуются любого типа ключи на «12», «13», «14».
7. Никак не обойтись без молотка и деревянных проставок.

Обязательно приобретите хороший подшипник, желательно также купить гайку. Старую использовать не рекомендуется. Можно приобрести заднюю ступицу ВАЗ-2108 в сборе, это существенно облегчит проведение ремонта, но сильно ударит по кошельку.

Технические характеристики подшипников

Каталожный номер изделия – 256706, у него такие характеристики:

1. Диаметр внутренней обоймы – 30 мм.
2. Диаметр внешней обоймы – 60 мм.
3. Масса – 400 гр.
4. Ширина подшипника – 37 мм.
5. Внутри находится 28 шариков диаметром 9,525 мм.
6. Динамическая грузоподъемность не менее 30,1 кН.
7. Статическая грузоподъемность 25,9 кН.
8. Подшипник работает нормально при 6500 об./мин.

Всего четыре производителя этих изделий в России:

1. ОАО «СПЗ» (г. Саратов). Производит наиболее качественные и долговечные подшипники. Стоимость довольно низкая.
2. ГПЗ-23 (г. Вологда). Выпускает очень хорошие элементы, которые немногим уступают саратовским (обозначаются аббревиатурой VBF).
3. Самарский СПЗ-4. Не отличается качеством изделий, зато стоимость очень низкая.
4. ГПЗ-20 в г. Курске. Занимался завод выпуском качественных изделий, в настоящее время можно найти на прилавках только экземпляры прошлых годов выпуска.

Подготовка к ремонту

Все работы необходимо осуществлять на смотровой яме либо же эстакаде. Но если таких удобств у вас нет, придётся вывесить заднюю часть автомобиля, чтобы она оказалась над землей. Порядок проведения подготовительных работ:

1. Установите автомобиль на ровной площадке.
2. Под передними колесами поставьте упоры.
3. Включите первую скорость.
4. Отпустите гайку, которой затягивается привод ручного тормоза (необязательно).

После этого необходимо ослабить болты крепления заднего колеса, на котором производится ремонт. Также желательно раскернить гайку на ступице, после чего сорвать её при помощи ключа на «30». После этого можно вывесить сторону автомобиля, чтобы производить дальнейший ремонт.

Снятие ступицы

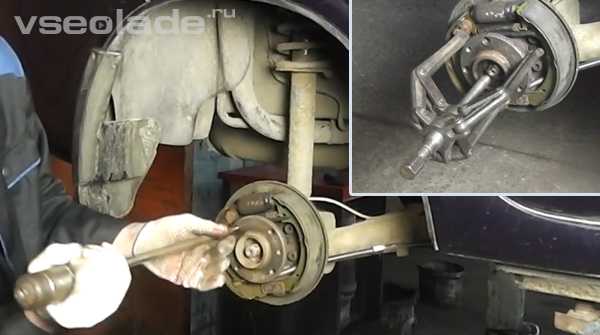

Чтобы снять ступицу заднего колеса ВАЗ-2108, вам потребуется выполнить несколько простых манипуляций:

1. Полностью выкрутить болты крепления колеса.
2. Снять колесо.

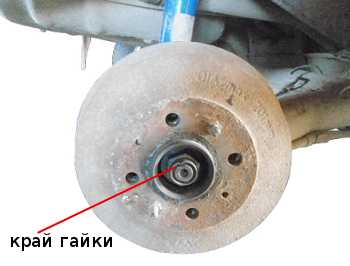

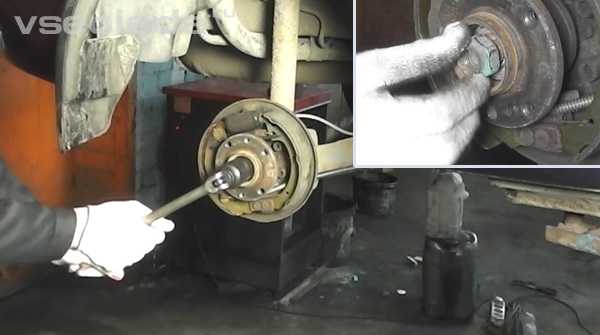

3. Выкрутить гайку, которая находится на ступице.
4. При помощи ключа на «12» выкрутить шпильки, которыми крепится тормозной барабан к ступице колеса.
5. Поместите эти шпильки в соседние отверстия и равномерно закручивайте их. Так у вас получится сместить со своего места тормозной барабан. Если это не поможет, необходимо при помощи молотка и деревянной проставки аккуратно сбить барабан со своего места.
6. Используйте длинные болты, их нужно вкручивать в два противоположных отверстия на ступице. Необходимо закручивать их до тех пор, пока ступица не начнет сходить со своего места. Можно для этой цели использовать и съемник с тремя лапами. Крайняя мера — это установка обратной стороной колеса и дергание его руками.
7. Иногда внутренняя обойма подшипника остаётся на оси. Ее необходимо снять. Для этого сначала при помощи зубила нужно немного сдвинуть на оси это кольцо, после чего установить съемник с двумя лапами. Обязательно после демонтажа убедитесь, что на оси нет повреждений. В противном случае зачистите металл при помощи мелкого напильника.

На этом демонтаж ступицы окончен, она у вас в руках, и можно проводить замену подшипника. Размеры задней ступицы ВАЗ-2108 такие же, как и у аналогичных моделей, которые выпускались под названием «Самара» и «Самара-2».

Как снять подшипник

Самое интересное впереди — нужно извлечь из ступицы подшипник. Для этого выполните следующие действия:

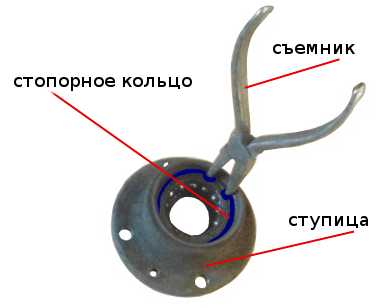

1. При помощи клещей необходимо извлечь стопорные кольца. Если такого инструмента у вас нет, то можно использовать тонкую отвертку или шило.

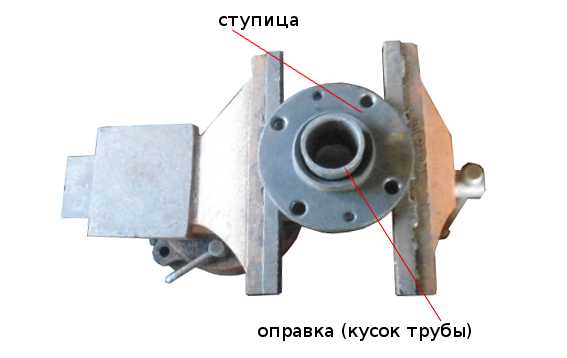

2. Желательно для извлечения подшипника применять специальный съемник. Он устанавливается на элемент по всей площади, равномерно при затяжке гайки происходит выдавливание подшипника. Но если нет такого инструмента, можно использовать внешнюю обойму от старого подшипника. Нанося равномерно удары, извлекаете элемент из посадочного места.

Размеры подшипника задней ступицы ВАЗ-2108 немного меньше, нежели у автомобилей классической серии. Но это не означает, что они очень слабые. Если монтаж подшипника произведен правильно, то прослужит он долгое время.

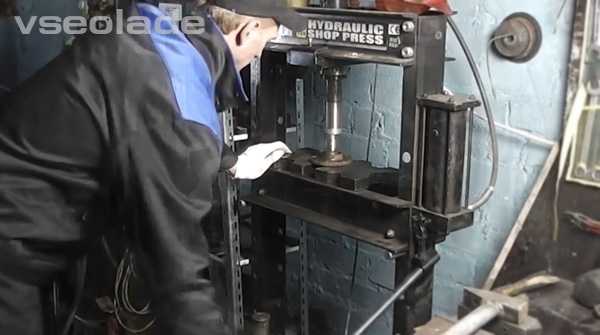

Установка нового подшипника

Прежде чем устанавливать новый элемент, необходимо осмотреть всю внутреннюю поверхность. На ней не должно быть задиров и повреждений. Чтобы установка происходила немного легче, можно новый подшипник поместить на несколько часов в морозильную камеру, а ступицу прогреть. Но обратите внимание на то, что нельзя нагревать до очень высокой температуры.

В противном случае при установке нового подшипника произойдёт расплавление его сальников, что существенно сократит ресурс элемента. Запрессовку подшипника нужно производить с помощью съемника либо же воспользоваться обоймой от старого элемента. Обязательно зафиксируйте положение подшипника с помощью стопорных колец, убедитесь, что они попали в свои пазы.

Окончательная сборка

Для сборки выполните такие действия:

1. Установите ступицу на оси.
2. Наденьте шайбу и закрутите гайку от руки.
3. Установите тормозной барабан и закрутите шпильки.
4. Поставьте колесо и опустите автомобиль.
5. Произведите затяжку всех резьбовых соединений.
6. Накерните гайку на ступице.

Сборка всего узла происходит в обратном порядке. Ступичную гайку необходимо затягивать с моментом около 200 Н*м.

www.syl.ru

Замена задней ступицы ваз 2109 своими руками

Ступица ваз 2109

Замена задней ступицы ваз 2109не предполагает наличие особых знаний. Она необходима в том случае, если произошел ее износ.
Ступицы в свою очередь выполняют очень важную роль. Без них колеса не будут вращаться с нужной скоростью, что приведет сначала к повреждению тормозной системы, а после – к выходу из строя всего автомобиля.
Поэтому, если наблюдаются какие-нибудь проблемы с передними ступицами, их нужно диагностировать заранее, чтобы потом не было слишком поздно. Замена ступицы ваз 2109 легко может быть проведена своими силами.

Что приводит к повреждению задних ступиц

Замена ступицы заднего колеса ваз 2109

Зачастую ступицы перестают нормально функционировать, если:

• ​ В подшипниках ступицы наблюдается хоть и небольшой, но люфт. То есть они слегка пошатываются. При этом нужно следить за тем, чтобы этот люфт не перерос в «Мега люфт».

Примечание: если подшипники будут шататься чересчур сильно, то они могут повредить другие детали, расположенные по соседству.

• ​ Слышен гул во время работы подшипников. Обычно с увеличением скорости он проявляется еще сильнее.
  После этого, при снижении скорости он не становится менее тихим. Менять подшипники нужно сразу оба.

Замена ступицы заднего колеса на ваз 2109

Примечание: то есть, если гул слышен только с одной стороны, то поврежден только один подшипник. Но скорее всего второму тоже осталось недолго. Да и, кроме того, купить два подшипника в комплекте будет намного дешевле, чем покупать их по отдельности.

• ​ Подшипники перегреваются. Это связано с тем, что они начинают крутиться намного быстрее обычного.
  Это может привести к тому, что тормозная жидкость будет слишком быстро закипать. Поэтому тормозная система «накроется».
• ​ Ступичный подшипник разваливается. Возможно, он находится только на начальной стадии разрушения.
  Его нужно срочно поменять, так как неисправный подшипник может стать причиной серьезной поломки.
• ​ Плохо работает рулевой наконечник.
• ​ Наблюдаются недочеты в работе верхней ил нижней шаровой опоры.
• ​ Гайка подшипника ступицы плохо затянута. Такая оплошность может стать причиной люфта.
  В таком случае можно обойтись просто ввинчиванием данной гайки до упора. То есть, менять ступицу или ее подшипник не следует.

Замена задних ступиц

Ваз 2109 задняя ступица и ее ремонт

Чтобы произвести быструю и при этом качественную замену задних ступиц, необходимо:

• ​ Поднять машину на домкрат.
• ​ Открутить гайку колеса. Для этого пригодится головка на 30.
• ​ Снять само колесо. Чтобы облегчить себе данный процесс, нужно просто потянуть его вперед, а другой рукой слегка выталкивать его сзади.
• ​ Снять тормозной суппорт.

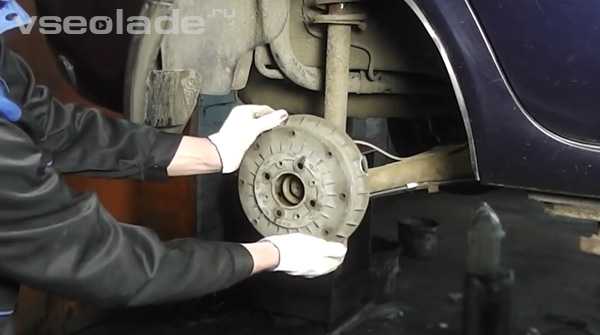

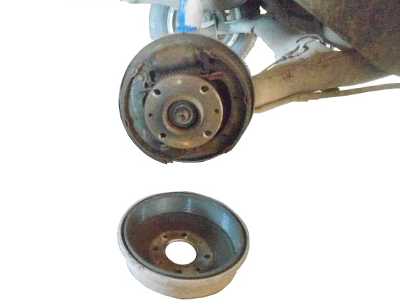

• ​ Сняв тормозной барабан, появится доступ к ступице. В некоторых случаях он прикипает к ступице, поэтому чтобы вытащить, ее следует прессовать.
  Поэтому многие снимают ступицу вместе с барабаном или диском (если тормоза дисковые), а после этого покупают и новый диск, и новую ступицу.
• ​ Отвинтить ступичную гайку. Крепится она тремя болтами.
  Поскольку болты находятся слишком близко, а здесь и без того очень мало свободного пространства, крутить головку будет очень непросто.

Примечание: чтобы слишком затянутый болт «поддался», его следует слегка подогреть. Раскаленным железом намного проще управлять, хотя действовать нужно осторожно, чтобы не обжечься, ведь оно очень быстро нагревается до высоких температур.

• ​ Отверткой выпячивать ступицу с обратной стороны.
• ​ Прочистить посадочное место от пыли и грязи. Тщательно смазать его обезжиривателем.
• ​ Если новая ступица была куплена без сальника (а обычно они так и продаются), то манжету можно снять со старой и установить на новую. Перед установкой сальник необходимо смазать специальной жидкостью.

Примечание: при необходимости под сальник можно несколько раз капнуть герметиком, чтобы он лучше сел.

• ​ Поставить ступицу на место. Слегка закрутить ступичную гайку, чтобы ступица не выпала.
• ​ Вдавливать ее внутрь.
• ​ С обратной стороны закрутить все необходимые винты.

Как заменить подшипник задней ступицы

Ваз 2109 ступица заднего колеса

Для начала лучше проверить, действительно ли задний подшипник неисправен. Этот процесс лучше производить вместе с помощником.
Для этого:

• ​ Поднять колесо на домкрат. Также можно воспользоваться подъемником или смотровой ямой.
• ​ Завести машину.
• ​ Включить 3 или 4 передачу.

Примечание: гул слышен сразу же.

• ​ Чтобы не мешал звук двигателя, нужно нажать на сцепление, выключить зажигание и послушать, нет ли посторонних звуков. Если гул по-прежнему наблюдается, значит проблема была, действительно, в подшипнике.

Ваз 2109 ступица задняя

Чтобы поменять старый подшипник на новый, нужно:

• ​ Отвернуть гайку ступицы. Делать это лучше вдвоем.
• ​ Освободить поворотный кулак от шаровой опоры.
• ​ Вынуть тормозной суппорт, открутив два болта на 17.
• ​ Снять тормозной диск вместе со ступицей. Так легче.
• ​ Если покрутив диск будет снова слышен непонятный звук (напоминает скрип), значит проблема была именно в подшипнике.
• ​ Не обойтись без специального инструмента. Это длинный болт с гайкой.
• ​ Появится доступ к подшипнику.
• ​ Нужно снять стопорное кольце при помощи круглогубцев, для которых здесь есть специальное отверстие.
• ​ Снять подшипник при помощи съемника.

Примечание: нельзя делать это с помощью кувалды, так как она только испортит его «гнездо».

• ​ Снять подшипник.
• ​ Поменять его.
• ​ Собрать все в обратном порядке.

Примечание. Причиной гула может быть также то, что подшипник плохо смазан или на его поверхности есть трещины.

• ​ Перед запрессовкой нужно тщательно очистить поверхность (даже маленькая песчинка может повлиять на вставление подшипника).
• ​ Собрать все обратно.
• ​ Самым сложным будет – установить шаровую на место. Здесь просто не обойтись без помощника.

Заменить ступицу можно и своими руками. Причем этот процесс не занимает слишком много времени.
Тем более, сейчас в Интернете есть множество фото и видео на данную тему.Инструкция, предложенная здесь, также может помочь в этом непростом вопросе.
Ей следует уделить максимальное внимание. Все, что нужно – разобраться.
А самое главное, что цена домашнего ремонта будет намного ниже той, что предлагают автосервисы. Заплатить нужно будет только за ступицу или подшипник (смотря на то, что нужно поменять).

masteravaza.ru

Замена подшипника ступицы заднего колеса ВАЗ 2108, 2109, 21099

Вышедший из строя ступичный подшипник заднего колеса заявляет о возникшей проблеме постоянным, зачастую давящим на уши, воем. Он доносится сзади и не исчезает при движении на нейтральной передаче. По мере увеличения износа подшипника этот звук может все более возрастать. Необходима замена ступичного подшипника заднего колеса.

Эту работу быстрее всего можно выполнить с помощью специальных приспособлений (съемников). Если их нет, то для достижения цели, следует использовать подручные материалы. Рассмотрим проведение замены подшипника именно с этим уклоном.

Проверка подшипника ступицы заднего колеса

Вывешиваем колесо на подшипник которого имеются подозрения. Вращаем его рукой. Колесо с исправным подшипником крутится практически бесшумно. Неисправный подшипник выдает себя шумом и звуком «как будто перекатываются шарики в подшипнике». Степень шума и перекатывания зависит от степени износа самого ступичного подшипника. Для сравнения можно вывесить колесо с исправным подшипником и послушать с каким звуком вращается оно.

Необходимые инструменты

— Удлиненная головка на 30 с длинным воротком, либо аналогичного диаметра изогнутый накидной ключ (либо аналогичный торцевой ключ и т. д.)

Для отворачивания гайки ступицы колеса.

— Тонкое зубило, кернер

Для отгибания замятого края гайки ступицы.

— Трехлапый съемник (необязателен)

Для снятия ступицы с оси колеса.

— Двухлапый съемник, либо специальный полукруглый (необязателен)

Для снятия внутреннего кольца подшипника с оси колеса.

— Съемник – пассатижи

Для снятия-установки стопорного кольца

— Съемник для выпрессовки подшипника из ступицы/запрессовки подшипника в ступицу (необязателен)

— Рожковый или любой иной ключ на 12 (11, 8, 7-в зависимости от вид штифта)

Для отворачивания направляющих штифтов, крепящих тормозной барабан.

— Ключ на 13 (14)

Для отворачивания регулировочной гайки стояночного тормоза.

— Молоток

Приобретаем подшипник с гайкой.

подшипник заднего колеса автомобилей ВАЗ 2108, 2109, 21099 с гайкой



Подготовительные работы

Работы лучше всего проводить на яме (смотровой канаве), так удобнее. Но если ямы нет, можно обойтись и без нее.

— Фиксируем автомобиль, поставив его на ровной площадке, на первую передачу, подложив под колеса противооткатные упоры.

— Под днищем автомобиля отпускаем гайку затяжки ручного тормоза.

Если автомобиль установлен не на яме (смотровой канаве), то для выполнения этой операции придется поддомкратить одно из колес, поставить страховочный упор под автомобиль и лежа добираться до этой самой гайки.



Порядок проведения замены подшипника ступицы заднего колеса на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

— Снимаем защитный колпак на ступице колеса

— Убираем вмятину на бортике гайки ступицы

При помощи тонкого зубила или керна и молотка выпрямляем замятый край. Для большей наглядности колесо на изображении уже снято.

вмятина на краю гайки ступицы колеса



— Ослабляем затяжку ступичной гайки

Для этого головкой на 30 с длинным воротком (либо специальным ключом) отворачиваем гайку. Возможно придется прикладывать значительное усилие и удлинять рукоятку ключа металлической трубой, так как она может со временем прикипеть или приржаветь. Так же для предотвращения проворачивания колеса, в салоне автомобиля помощник может нажать на педаль тормоза.

ослабляем затяжку гайки ступицы заднего колеса



— Снимаем колесо

Ослабляем болты крепления заднего колеса, домкратим его, подставляем страховочный упор, отворачиваем болты, снимаем колесо.

— Снимаем тормозной барабан

Ключом на 12 (11, 10, 8, 7 — может быть разный размер штифта) отворачиваем два направляющих штифта, крепящих тормозной барабан. Если они не хотят отворачиваться, слегка обстукиваем их молотком.

отворачивание двух направляющих штифтов диска колеса на тормозном барабане



Так как затяжку стояночного тормоза мы уже ослабили, сняться тормозной барабан должен без особого труда. Руками вращаем его вправо-влево и одновременно тянем на себя. Если идет плохо, обстукиваем барабан по кругу сзади резиновой киянкой. Это должно помочь.

тормозной барабан снят



— Окончательно отворачиваем ступичную гайку

Снимаем ее и находящуюся под ней шайбу.

— Снимаем ступицу заднего колеса с подшипником

Устанавливаем на ступицу трехлапый съемник и вращая его гайку стягиваем ступицу с оси колеса.

снятие ступицы заднего колеса автомобилей ВАЗ 2108, 2109, 21099 при помощи съемника



Если съемника нет берем колесо, переворачиваем его задней стороной к себе и крепим к ступице колесными болтами. Болты заворачиваем не до конца, а на несколько витков (желательно, конечно, использовать удлиненные болты, но если их нет, можно использовать обычные). Колесо будем использовать в качестве обратного ударного молотка. Резким движением перемещаем его на себя. Если с одно раза не получилось снять ступицу с оси, проделываем эту операцию несколько раз.

— Снимаем внутреннее кольцо подшипника с оси колеса

Можно использовать двухлапый или полукруглый съемники, а можно просто поставить большое зубило сзади кольца и стукнуть по нему молотком. Кольцо сдвинется по оси, далее его можно поддеть монтажной лопаткой или крупной отверткой и окончательно снять. Если после работы зубилом на оси остались забоины, зачищаем их мелким напильником.

снятие внутреннего кольца подшипника заднего колеса



— Снимаем стопорное кольцо, фиксирующее подшипник в ступице

Используем для этого съемник-пассатижи. Если его нет извлекаем стопорное кольцо отверткой.

снятие стопорного кольца подшипника в ступице при помощи съемника



— Извлекаем подшипник из ступицы

При помощи специального съемника выдавливаем его из корпуса ступицы. Если съемника нет, выбиваем его куском трубы подходящего диаметра. Диаметр трубы должен равен диаметру внутреннего кольца подшипника. По нему и наносим удары.

выбивание старого подшипника из ступицы



— Очищаем и слегка смазываем внутреннюю часть ступицы

— Запрессовываем новый подшипник в ступицу

Делаем это при помощи съемника или тисков, или попросту забиваем его туда используя деревянную проставку и стукая молотком по кругу. На финальном этапе тагого забивания можно использовать старый подшипник в качестве проставки.

забивание нового подшипника в ступицу



— Устанавливаем в паз на ступице стопорное кольцо

Можно использовать для этого съемник-пассатижи, можно просто отвертку.

стопорное кольцо подшипника заднего колеса



— Устанавливаем ступицу со вставленным подшипником на ось

С усилием сдвигаем ее как можно дальше по оси руками. Если не сдвигается, можно через оправку постукать по ВНУТРЕННЕМУ кольцу подшипника, вставленного в ступицу.

насаживание ступицы на ось заднего колеса



— Надеваем шайбу и гайку ступицы.

устанавливаем шайбу и гайку ступицы



— Затягивая гайку, запресcовываем ступицу до упора на ось.

затягиваем гайку

— Ставим на место тормозной барабан и колесо

— Окончательно затягиваем гайку ступицы моментом 186,3-225,6 Н.м (19-23 кгс.м)

Если нет специального ключа для определения момента затяжки, то вспоминаем с каким усилием отворачивали гайку, приблизительно с тем же усилием надо ее затянуть.

Еще пять статей на сайте по ремонту автомобилей ВАЗ 2108, 2109, 21099

— Инструменты и приспособления необходимые для ремонта и регулировки карбюратора.

— Регулировка привода сцепления на автомобилях ВАЗ 2108, 2109, 21099.

— Проверка рулевого управления и регулировка рулевого механизма на автомобилях ВАЗ 2108, 2109, 21099.

— Замена наконечника рулевой тяги на автомобилях ВАЗ 2108, 2109, 21099.

— Причины повышенного расхода топлива автомобиля.

twokarburators.ru

🚘 Замена заднего ступичного подшипника на Ладе Калина своими руками: фото, видео

Каждое колесо автомобиля вращается на подшипнике. Если при езде, с какой либо стороны на ровной дороге появляется посторонний шум, вероятно, выходит из строя задний ступичный подшипник. Сначала шум слышен на большой скорости – от 80 км/ч, со временем он становится слышен и на меньшей скорости  – от 50 км/ч. При повороте в одну сторону шум может уменьшаться, в другую увеличиваться. При диагностике, вывесив колеса и вращая их вручную слышен гул, а пошатав колесо, можно почувствовать люфт. Все это свидетельствует о том, что необходима замена заднего ступичного подшипника на ВАЗе. Читайте далее и Вы узнаете, как поменять задний ступичный подшипник на Калине (ВАЗ 1118).

Для того чтобы замена заднего ступичного подшипника на Калине выполнилась максимально просто, поднимаем на домкрате ту сторону, с которой будем работать (либо поднимаем авто на подъемнике). Снимаем колесо с Лады Калины.

Снимаем тормозной барабан. Снятие и замена тормозного барабана подробно описано в ролике «Замена задних тормозных колодок и тормозного барабана».

Откручиваем центральную гайку ступичного подшипника головкой №30 (против часовой стрелки). И снимаем упорную шайбу гайки ступицы.

Обратным молотком (но удобнее это делать специальным съемником) выпрессовываем ступицу вместе с подшипником с цапфы. Если длины винта съемника не хватает, его следует удлинить.

Внимание! Внутренняя половина обоймы подшипника может остаться на цапфе. В этом случае молотком и зубилом сбиваем ее отдельно. Если не получается, следует сделать пропил поперек отрезной машинкой, тогда обойма легко сбивается.

Далее с внутренней стороны ступицы вынимаем стопорное кольцо подшипника. Предварительно обстукиваем кольцо, чтобы оно легче снялось. Затем круглогубцами извлекаем кольцо.

Устанавливаем ступицу на пресс и выпрессовываем подшипник, давим подвижной частью пресса на внутреннюю обойму. Подшипник также можно выбить молотком, используя старую обойму подшипника в качестве направляющей, но это может быть нелегкой задачей.

Устанавливаем новый подшипник запрессовывая его прессом. Давим подвижной частью пресса на наружную обойму. Запрессовать подшипник можно молотком, но бить по самому подшипнику нельзя, так как это повредит его.

Устанавливаем на место стопорное кольцо.

Спасибо за подписку!

Теперь устанавливаем ступицу обратно на цапфу. Возможно, придется подбить молотком через трубку по внутренней обойме. Прежде чем одеть ступицу обратно на цапфу следует очистить ее щеткой с металлической щетиной. Все запрессовывание должно проходить без заеданий, заклиниваний и задиров.

После чего устанавливаем упорную шайбу и зажимаем гайку ступицы.

Собираем оставшиеся элементы в обратной последовательности:

• ставим на место тормозной барабан – устанавливаем его так, чтобы отверстия для направляющих болтов совпадали;
• закручиваем направляющие и зажимаем их ключом;
• ставим колесо и зажимаем гайки.

Замена ступичного подшипника непростая задача, к которой следует хорошо подготовиться. От результатов ваших действий зависит Ваша безопасность на дороге. Узнать о том, продлить жизнь ступичного подшипника, вы можете из статьи «Профилактика ступичного подшипника задней подвески».

olade.ru
