Ни для кого не секрет, что в машине есть рычаг КПП. Ручка КПП предназначена для того, чтобы дать возможность водителю без труда переключать передачи во время движения. Многие начинающие водители думают, что кулиса коробки передач это и есть ручка КПП, но это не так. На самом деле кулиса КПП – это устройство, которое состоит из нескольких элементов и соединяет рычаг коробки передач и шток.

Устройство

Как уже было сказано, кулиса соединяет шток и рычаг КПП. Именно шток уже соединяется с КПП. Она расположена снизу автомобиля непосредственно под рычагом КПП.

На самом деле это кулиса, которая соединяет ручки КПП, и шток редко приходит в негодность, но все-таки это происходит. Сломаться она может по нескольким причинам, основной из которых считается попадание грязи, пыли или влаги в механизм. Второстепенной причиной уже считается то, что устройство не смазывается должным образом, из-за чего заклинивает или просто выходит из строя.

Разобравшись с тем, что такое кулиса, можно определить для себя то, что они бывают нескольких видов. Перед тем как разбирать виды следует учесть, что универсального такого устройства не существует. Происходит это потому, что производители автомобилей пытаются сделать свои машины все удобнее и комфортнее. Несмотря на то, что существует неопределенное множество разновидностей этого механизма, есть такие агрегаты, которые не изменяются во всех видах устройства.

  • Главное, без чего не обойтись, это, конечно же, без ручки КПП, она есть совершенно в любом автомобиле. Бывают такие машины, в которых ручки КПП находится не между передними сиденьями, а на рулевой колонке или еще где-то.
  • Второе, что есть в каждой системе, — это система тяги во время переключения передач.
  • Третьим устройством считается фиксатор пальца вилки системы, которая выбирает скорость и сам палец.
  • Четвертым элементом считается вилка этого механизма.

Для того, чтобы из устройства не вытекало масло предусмотрен сальник вилки.

Существует два вида кулис, которые соединяют рукоятку КПП и шток, это длинноходные и короткоходные. Принципиальной разницы между ними нет. Отличие лишь в скорости переключение передач. У длинноходной кулисы скорость переключения больше, чем у второго вида. Различие в скорости тоже несущественные, всего несколько долей секунды. Поэтому короткоходные кулисы чаще всего устанавливают на спортивные автомобили. Некоторые водители ошибочно думают, что от вида кулисы зависит динамика автомобиля, следует учесть, что от этого механизма никак не зависит динамика хода автомобиля.

Замена

Как уже было сказано, этот механизм редко подвергается замене, но все же это происходит. Многие водители задаются вопросом, а когда же следует менять это устройство. Чаще всего замене подвергается кулиса переключения механической коробки передач, происходит это потому, что ручка КПП механика подвергается более частому использованию, из-за чего быстро утрачивается ресурс. Это может произойти и на хорошей иностранной машине.

  1. Во-первых, ручка КПП начнет сильно болтаться, потому что образуется большой люфт рукоятки. Люфт рукоятки себя проявит даже на начальной стадии износа механизма.
  2. Во-вторых, ручка КПП будет вставать в свои позиции с определенным трудом. В этом случае возможны вылеты рукоятки из позиций, выключение передач или вовсе они не будут включаться. Помимо этого, во время переключения могут появляться посторонние звуки, такие как хруст или скрежет.
  3. В-третьих, передачи включаются с большим усилием на ручки КПП.
  4. В-четвертых, во время включения одной передачи включается другая. Определить это может даже неопытный водитель, во время включения не той передачи двигатель машины будет работать на высоких или низких оборотах.
  5. Пятая причина, по которой замене подвергается кулиса – это то, что передачи не включаются, или включаются, но не все. К примеру, из пяти передач есть возможность включить только одну или две.

Если была выявлена хоть одна причина, то ее нужно немедленно устранить. На самом деле, когда она неисправна, ездить можно, но включать передачи рукояткой станет труднее. Для того, чтобы заменить это устройство и без труда включать передачи рукояткой, нужно найти инструкцию конкретно для своего автомобиля.

Дело в том, что каждый автомобиль по-своему уникален и строение некоторых агрегатов может существенно отличаться. Встречаются такие автомобили, у которых меняется строение с прогрессом, например, автомобиль старой модели отличается от этого же автомобиля новой модели. Бывают такие случаи, что переносится даже рукоятка.

Помимо того, что может быть неисправна кулиса, сломанным может оказаться и шток КПП. Поэтому когда она будет заменена, следует заменить и шток. Часто бывает такое, что после замены кулисы проблема остается или она не так ярко выражена, в этом случае и следует заменить шток. Для того, чтобы заменить шток, нужно искать инструкцию для этого. Шток также как и кулиса имеет свое особое строение или особенности для каждого автомобиля.

Некоторые водители, в основном это владельцы автомобилей Лада, пытаясь избавиться от лишнего дребезжания рукоятки, избавляются от тяг стабилизатора КПП. Для того, чтобы удалить тягу нужна серьезная причина, некоторые не прибегают к этому шагу всего лишь переделывая некоторые устройства. Если все же было решено удалять реактивную тягу, следует внимательно изучить устройство своего автомобиля и узнать, не повредит ли это другим агрегатам.

Регулировка

После того, как была заменена кулиса КПП и шток, их следует правильно отрегулировать для правильного хода рукоятки. Она нужна для того, чтобы быть полностью уверенным в том, что в этом случае кулиса прослужит так дольше. Для того, чтобы отрегулировать все замененные устройства, нужно сделать всего три шага. На самом деле существует два метода, но о них по порядку.

  • Первый способ — это регулировка с помощью включения передачи заднего хода. Для этого нужно, чтобы ручка КПП находилась в позиции задней передачи. Затем нужно ослабить хомут. После того, как ручка КПП установлена в нужном положении, можно приступать к следующему шагу. Следующим шагом станет затягивание хомута. На этом все, в 99 из 100 случаев такая регулировка помогает решить проблему с неправильно включающимися передачами.
  • Второй способ уже подразумевает положение рукоятки коробки не на задней скорости, а на первой. Для того, чтобы начать регулировку, нужно поставить рукоятку в соответствующее положение. Затем нужно ослабить хомут, как и в первом способе. После этого нужно поворачивать привод кулисы против часовой стрелки до тех пор, пока в пластмассовую защиту не упрется ручка КПП. После того, как ручка КПП уперлась, следует затягивать хомут. На этом заканчивается регулировка.

Резюме

Каждый водитель знает о том, что в его автомобиле есть рукоятка для переключения передачи во время движения. Но уже не каждый знает о том, что он может прийти в негодность, и что при этом делать. Многие водители в то время, когда не включаются передачи, начинают думать, что сломана коробка, хотя это не так. Для того, чтобы заменить шток или кулису на своем автомобиле, нужно знать, где находятся эти агрегаты.

portalmashin.ru

Снятие и установка кулисы рычага управления коробкой передач

Вам потребуются: отвертка с плоским лезвием, ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

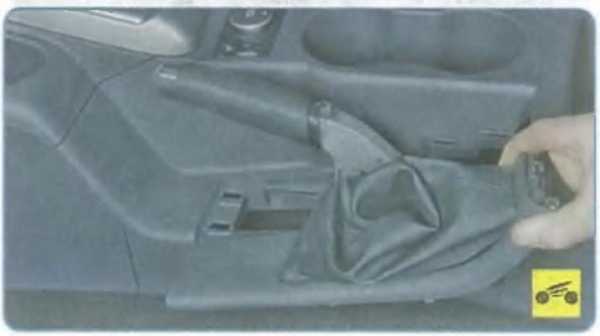

2. Подденьте отверткой рамку чехла рычага стояночного тормоза и, преодолевая сопротивление фиксаторов крепления...

3. ...снимите рамку.

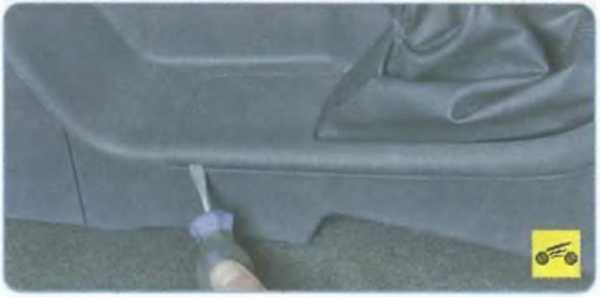

4. Подденьте левую нижнюю часть облицовки тоннеля пола и отсоедините ее от тоннеля пола в задней...

5. ...и передней части снизу.

6. Отсоедините нижнюю накладку от панели приборов  и отведите ее влево.

7. Снимите левую нижнюю часть облицовки тоннеля пола.

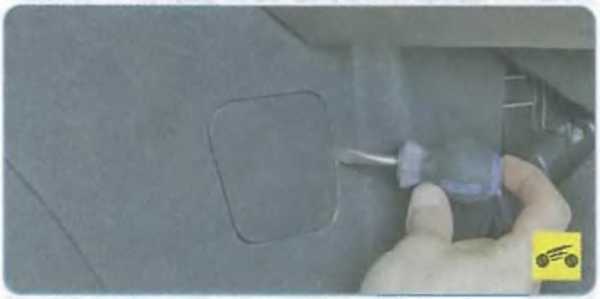

8. Подденьте отверткой крышку доступа к рычагу аварийного разблокирования автоматической коробки передач...

9. ...и снимите крышку.

10. Подденьте правую нижнюю часть облицовки тоннеля пола и отсоедините ее от тоннеля пола в задней...

11. ...и передней части.

12. Снимите правую нижнюю часть облицовки тоннеля пола.

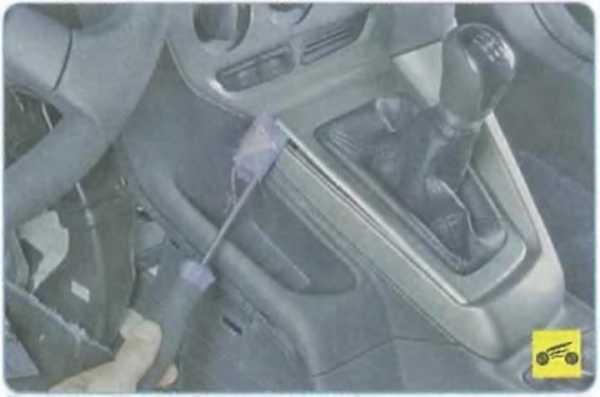

13. Подденьте отверткой (подложив под лезвие отвертки чистую ткань, чтобы не поцарапать детали) рамку чехла рычага управления коробкой передач и, преодолевая сопротивление фиксаторов крепления...

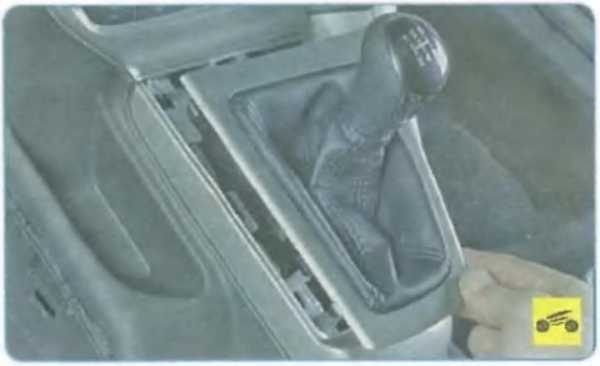

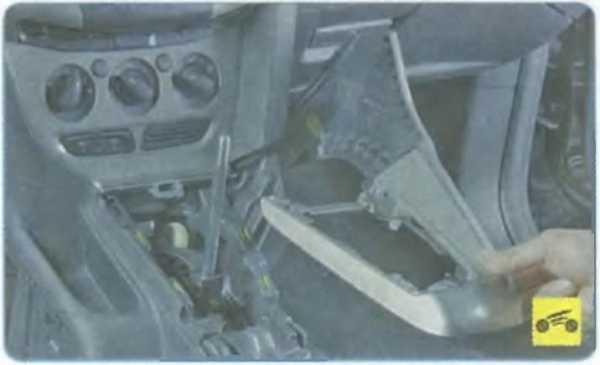

14. ...отведите рамку от облицовки тоннеля пола.

15. Отверните рукоятку от рычага управления коробкой передач.

ть. инимите рамку чехла и рукоятку рычага управления коробкой передач.

17. Выверните три болта крепления верхней правой части облицовки тоннеля пола и, преодолевая сопротивление фиксаторов крепления...

18. ...снимите облицовку.

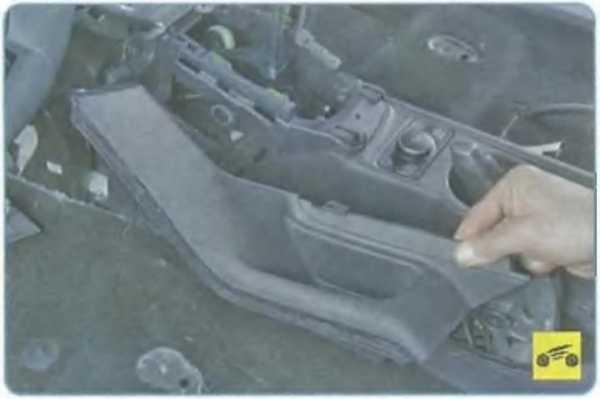

19. Подденьте верхнюю левую часть облицовки тоннеля пола и, преодолевая сопротивление фиксаторов крепления...

20. ...снимите облицовку.

21. Выверните два болта переднего крепления облицовки тоннеля пола.

22. Выверните два болта (второй болт расположен симметрично с правой стороны) заднего крепления облицовки тоннеля пола.

23. Отсоедините облицовку от тоннеля пола и разверните ее.

24. Отсоедините от облицовки тоннеля пола колодки жгута проводов обогрева передних сидений и розетки для подключения дополнительных потребителей.

25. Снимите облицовку тоннеля пола.

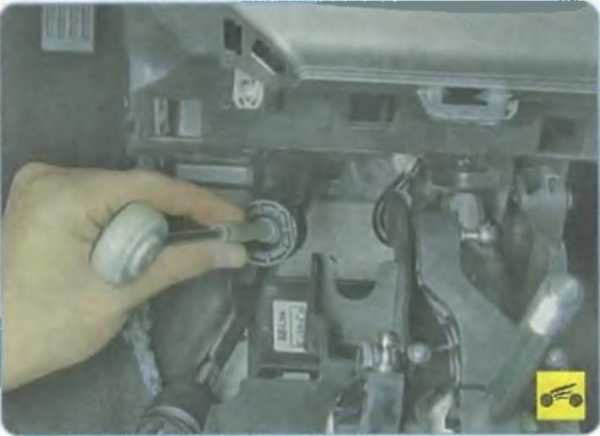

26. Подденьте отверткой...

27. ...и отсоедините наконечник троса переключения передач от рычага управления коробкой передач.

28. Аналогично отсоедините наконечник троса выбора передач.

29. Поверните против часовой стрелки фиксатор наконечника оболочки троса выбора передач и извлеките наконечник оболочки из кронштейна кулисы рычага управления коробкой передач.

30. Аналогично отсоедините от кронштейна на кулисе наконечник оболочки троса переключения передач.

31. Выверните четыре болта крепления верхней части кулисы к нижней части...

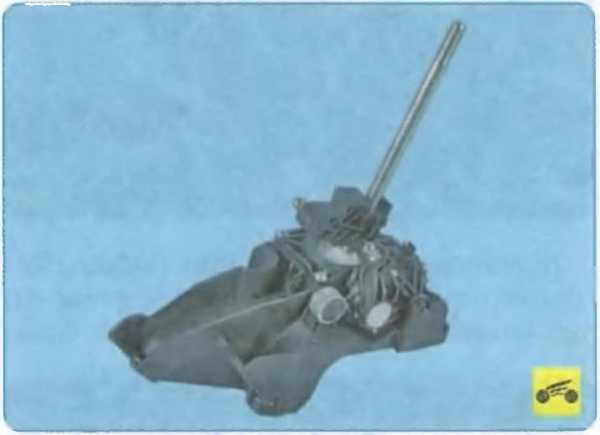

32 ... и снимите верхнюю часть кулисы рычага управления механической коробкой передач.
33. При необходимости снимите нижнюю часть кулисы рычага управления механической коробкой передач. Для этого выполните следующее.

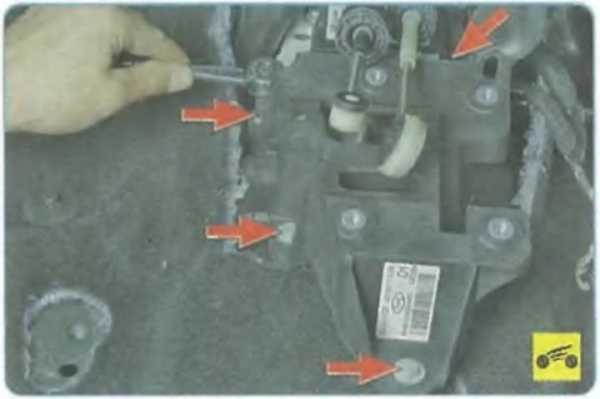

34. Выверните четыре нижних болта крепления нижней части кулисы к основанию кузова...

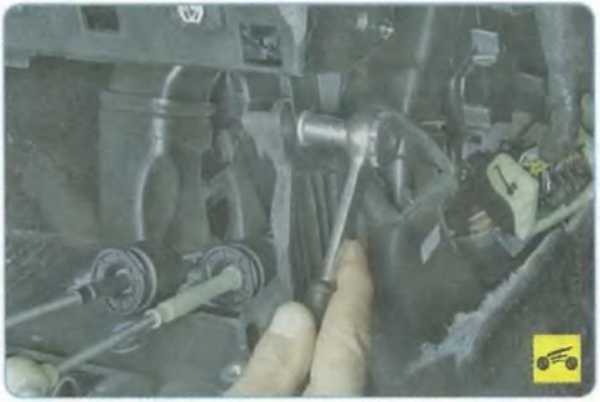

35. ...и верхний болт крепления нижней части кулисы.

36. Снимите нижнюю часть кулисы рычага управления механической коробкой передач.

37. Установите кулису рычага управления механической коробкой передач и все снятые детали в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим

carpedia.club

Дребезжит рычаг КПП и кулиса на ВАЗ-2114, что делать?

Как вы знаете, коробка переключения передач является основным, а главное незаменимым звеном между двигателем и колёсами автомобиля, потому как, только именно из-за неё меняется характер крутящего момента.

Видео на котором дребезжит рычаг КПП на ВАЗ-2114

Какая коробка передач установлена на ВАЗ-2114?

Так как на ВАЗ-2114 установлена КПП механического типа, водитель, собственноручно выбирает какую передачу, в какой момент времени включить (меняя положение ведомой шестерни сравнительно ведущей – прим.), обеспечивая тем самым правильное положения рычага в салоне. Однако, во время эксплуатации случается так, что ручка начинает дребезжать, доставляя только дискомфорт владельцу автомобиля.

Ниже, в нашей статье мы рассмотрим основные причины возникновения подобной неполадки, а также способы их устранения.

Устройство КПП

Схема механизма выбора передач с расшифровкой

Первым делом, перед тем как браться за ремонт или переделку ручки КПП, нам необходимо подробнее узнать её конструкцию (разобраться, откуда берётся вибрация и насколько, опасно это для работы автомобиля в целом – прим.), а также ознакомиться с основными её элементами.

Не секрет, что ВАЗ-2114 – это переднеприводный автомобиль, с передними ведущими колёсами, соответственно сама КПП находится перпендикулярно ходу движения машины (это значит, что рычаг «коробки» выходит в салон не сразу из её корпуса, а посредством кулисы – прим.). Чего нельзя сказать о представителях «классического» семейства АвтоВАЗа, где дребезжание рычага КПП может свидетельствовать о наличии неполадок непосредственно в трансмиссии.

Ручка же на ВАЗ-2114, работает несколько иначе, по средством специальных тяг, которые помогают автолюбителю с наибольшим комфортом переключать передачи. Однако среди этого кроются небольшие недочёты создателей, которые со временем и приводят к дребезжанию ручки.

Причины дребезга кулисы КПП

  • Размер втулки соединения имеет неправильный размер.
  • Отсутствует прокладка ручки.
  • Несоответствие деталей, которые граничат друг с другом.

Все вышеуказанные проблемы может создавать одна маленькая металлическая втулка, соединяющая под рычагом между собой тяги. Поэтому, дребезг ручки может появляться из-за появления зазора в ней, либо не плотного контакта между двумя соединениями. Всё это приводит к возникновению ударов втулки, об металл корпуса, что и способствует появлению шума и дребезжания ручки.

Так выглядит старая втулка.

На некоторых моделях ВАЗ-2114 подобные соединения были обёрнуты резиновой прокладкой, во избежание возникновения подобных неисправностей.

Демонтаж рычага КПП

Перед тем как приступить к демонтажу ручки, необходимо внимательно осмотреть всё пространство рядом с ней и понять как она разбирается. Ничего сложного в этом нет, главное точно следовать нашей инструкции:

  1. При наличии дополнительных подлокотников и иные элементом установленных самостоятельно, демонтируем их, чтобы не повредить в процессе работ.
  2. Аккуратно демонтируем кожух (пластиковый или кожаный – прим.), чтобы не порвать, или не сломать его.

    Демонтаж следует проводить аккуратно, чтобы ничего не сломать.

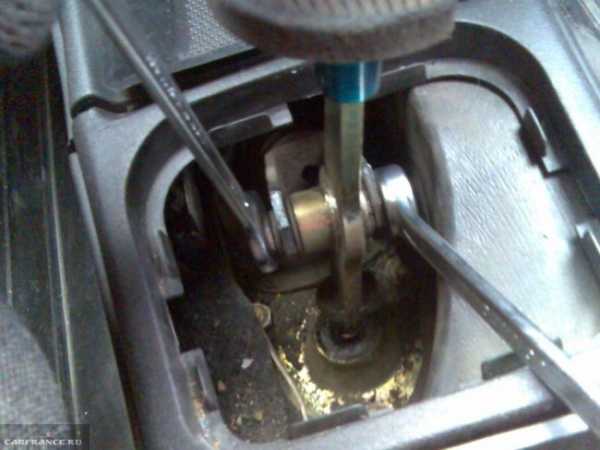

  3. Теперь, когда всё внутреннее убранство видно, переходим непосредственно к кулисе. Для этого воспользовавшись ключом на «13», откручиваем гайку, фиксирующую рычаг.

    Если рычаг не поддаётся, можно обработать поверхность WD-40.

  4. После этого можно демонтировать рычаг с той самой втулкой, и проводить работы по устранению дребезжания и вибрации.

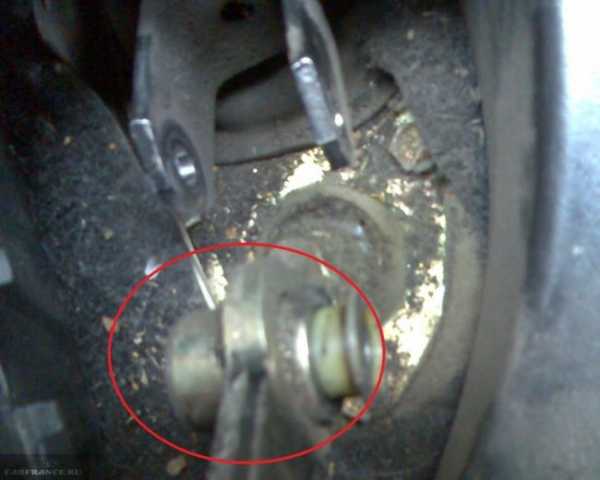

    Старая втулка отмечена красным маркером.

Процесс устранения вибрации

После того как втулка с рычагом оказались у вас в руках, внимательно осмотрите её визуально на наличие видимых повреждений, следов выработки. Потому как при их наличии, возможно, придётся покупать такой же запасной элемент, для того чтобы чуть позже не пришлось выполнять работы по её демонтажу, ремонту и регулировке.

Новая втулка выглядит намного лучше

Порядок ремонтных работ с втулкой

  1. В первую очередь демонтируем пластиковую накладку на втулке таким образом, чтобы высвободить её металлическое основание.

    Разобранная втулка рычага коробки передач

  2. Осматриваем её на наличие следов трения, что будет говорить о несоответствии её размеров (когда втулка длиннее на несколько миллиметров, как правило 2-3 мм. – прим.).

    Мы сходили в магазин и замерили новую втулку там, и сравнили с нашей!

  3. Если вышеназванные факты подтвердятся, то эту причину можно исправить, просто сточив лишнее в ручную при помощи напильника.
  4. Далее, переходим к ремонту непосредственно рычага, и если на его корпусе есть какие-либо повреждения, трения и прочее, просто обматываем этот участок обычной изолентой, для того, чтобы плотнее зафиксировать её на месте и обеспечить ей наиболее плотное соприкосновение.

Выводы

Благодаря проведению таких не сложных и элементарных процедур, устранить вибрации и дребезг рычага КПП можно не более чем за полчаса вашего времени, а результат выполненных работ будет радовать куда более продолжительное время.
