Распиновка евроразъема – Распиновка ISO разъема автомагнитолы | 2 Схемы

Содержание

разъемов, ISO, проводов, евроразъема, штекера, ИСО, штатной, евро, фишки, подключения, распайка

В качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.

Стандарты 1DIN и 2DIN

Отличия между ними заключаются в высоте магнитол. Цифра 2 в обозначении стандарта 2DIN говорит о том, что высота двухдинового ресивера в 2 раза больше, чем устройства, сделанного по стандарту 1DIN. Последние магнитолы сейчас являются наиболее востребованными и распространенными. Установка двухдиновых магнитол возможна не в любую машину, поскольку на передней панели должно быть предусмотрено соответствующее посадочное место.

Все автомагнитолы делятся на два типа: с фирменным коннектором, выполненным чаще всего в виде вилки, и расположенным на задней стенке, и с универсальным разъемом ИСО. В первом случае следует приобрести фирменный коннектор для магнитолы, распиновка которого подходит под нужную модель. Если на машине установлено гнездо ISO, то на другом конце фирменного кабеля тоже должна быть вилка ISO. Во втором случае подключение магнитолы осуществляется напрямую к гнезду ISO, находящемуся в автомобиле.

При замене магнитолы на другую следует посмотреть на заднюю стенку и определить, какая колодка там находится. После этого можно решить, приобретать ли фирменную вилку или можно подключить устройство к машине через уже установленное гнездо ISO. Распиновка разъема автомагнитолы осуществляется по стандарту ISO 10487.

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

  • желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
  • красный — по нему подается основное питание;
  • черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
  • синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
  • оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
  • коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

  • белый провод присоединяется к левой передней колонке;
  • серый провод подключается к правой фронтальной колонке;
  • зеленый провод подключается к левой задней колонке;
  • фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

  • фиолетовые провода подключаются к контактам 1 и 2;
  • серые — к контактам 3 и 4;
  • белые — к контактам 5 и 6;
  • зеленые — к контактам 7 и 8.

Схемы распиновок магнитол популярных производителей

Распайка линейных выходов на штатной магнитоле может осуществляться с помощью двух разъемов RCA. Этот вариант — наиболее распространенный, поскольку на усилителях мощности стоят такие же гнезда. В распиновке разъемов автомагнитол Pioneer присутствуют от 10 до 20 контактов. Их назначение зависит от модели мультимедийного устройства. Например, в серии KEH первый контакт — это управление антенной, второй контакт — это напряжение от замка зажигания и т. д. Динамики присоединяются к контактам 3, 4, 5, 6, 8, 9, 10 и 11.

autotuning.expert

Все про разъемы автомагнитол: шпаргалка автовладельцам

Изначально кажется, что установка автомагнитолы — дело простое, с которым справиться любой автолюбитель. Но иногда процедура монтажа вызывает вопросы, связанные с подключением устройства. Тогда на помощь приходит переходник для магнитолы. Подробнее о маркировке, видах и распиновке читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Маркировка и виды разъемов

На сегодня все разъемы автомагнитол соответствуют стандарту ISO, причем используются два разъема. Каждый представляет штекер с восемью контактами, иногда производитель может объединить их в цельный корпус. К одному из них подсоединяются источники потребления энергии, он маркируется буквой А. Что касается второго, то к нему подключается акустика, то есть колонки. Обозначение разъема отмечается буквой В.

Переходники для разъемов автомагнитол

В продаже можно найти головные устройства с тремя выходами, но встречаются они редко и обычно представляют исключение.

Даже если подключаемые розетки не соответствуют друг другу, у автовладельца есть несколько вариантов подключения:

  1. Покупается специальный адаптер для магнитолы, который можно подсоединить к выходам акустической системы.
  2. Второй способ среди автолюбителей считается «колхозным». Его суть срезать нестандартный выход и подмотать к нему необходимые провода. Но не рекомендуем использовать этот вариант, поскольку в итоге, провода начнут разматываться, так что «колхозную» процедуру придется повторять. Кроме того, стоимость переходников не так велика, чтобы использовать этот способ.

Распиновка стандартного евроразъема

Что нужно знать автовладельцу о распиновке евроразъема? Рассмотрим обозначения на примере выхода 10478.

Верхний силовой разъем «А»

Как уже сообщили, этот выход предназначен для подключения источников питания электроцепи транспорта.

Распиновка и обозначение контактов

И хотя устройство оснащено восемью контактами, всех их можно не использовать для подсоединения головного устройства. Но этих контактов не было бы, если бы они не выполняли определенные функции. Первый три выхода, а также шестой, используются редко, особенно для соединения бюджетных вариантов устройств. Обычно их применение обусловлено необходимостью подключения дополнительного функционала, причем речь идет о более продвинутых автомагнитолах. Отметим, что цвета контактов могут быть разными.

Если говорить о дополнительных опциях, то имеется ввиду:

  1. Вывод ANT. Этот вывод используется, если транспорт оборудован выдвижной антенной.
  2. Функция Remote, благодаря которой к головному устройству могут быть подключены внешние усилители. Это повысить число подключаемых колонок. Актуально это для меломанов и владельцев транспортных средств с большим салоном, что при правильном монтаже динамиков увеличит качество звучания.
  3. Функция Illumination. Эта опция для автоматического изменения яркости и цветовых параметров дисплея головного устройства. Если машина движется на высокой скорости, то яркость экрана будет падать, чтобы система не отвлекала водителя от управления машиной. Когда же транспорт остановится, магнитола вернется к начальным настройкам.
  4. Функция Mute. На сегодня многие головные устройства имеют эту опцию. Но эта опция может быть задействована как путем нажатия на соответствующую кнопку, так и автоматически. В частности, если  через приемник головного устройства пройдет импульс от мобильного девайса, система автоматически снизит громкость, чтобы водитель, не отвлекаясь от вождения, смог поговорить по телефону.

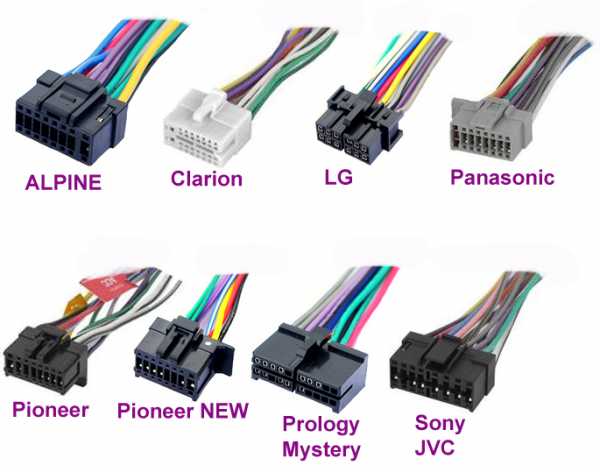

Разъемы для магнитол от разных брендов

Четвертый по счету контакт отвечает за питание аудиосистемы транспорта. Провод от него нужно подключить к клемме замка зажигания и запитать от аккумулятора, но для этого также следует использовать предохранитель. Такой способ соединения проводки защитит АКБ от разряда, поскольку активация головного устройства возможна после того, как в замке зажигания повернется ключ.

Пятый контакт предназначается для подсоединения провода антенны. Что касается седьмого контакта, то он важен, поскольку отвечает за питание энергозависимой памяти головного устройства. То есть если он случайно отключится, это приведет к сбросу всех настроек автомагнитолы. Потерять все параметры после настройки вряд ли кому-то понравится.

Нужно, чтобы каждый из кабелей питания был защищен предохранителем в целях безопасности. Если в функционировании аудиосистемы иногда появляются сбои, желательно произвести монтаж конденсатора между седьмым и восьмым выходами. Что касается емкости конденсатора, этот параметр нужно подбирать индивидуально. Конденсатор выполняет функцию фильтрации, то есть элемент предназначен для сглаживания различных колебаний в бортовой сети.

Нижний акустический разъем «В»

Как говорилось ранее, к выходу В подсоединяются колонки.

Что касается распиновки контактов, то их обозначение следующее:

Большая часть головных устройств рассчитана на работу с четырьмя колонками, для этого применяется восемь проводов, на каждую колонку по два. Отметим, что качество аудиотрека определяет правильное подключение плюса и минуса. Если расплюсовка перепутана, ничего не случится, но автомагнитола будет функционировать в нештатном режиме, качество звука будет не таким хорошим.

Если вы владелец автомобиля с магнитолой, которая проигрывает только кассеты, не спешите покупать новую аудио систему с USB-выходом. Сегодня можно найти такое устройство, как кассетный адаптер для автомагнитолы. Он выглядит как кассета с кабелем и просто устанавливается в разъем. Разъем кабеля подключается к мобильному телефону или плееру, и можно прослушивать музыку в цифровом формате.

 Загрузка …

Видео «Разбор еврофишки автомагнитолы»

avtozam.com

Евроразъем магнитолы: схема подключения с распиновкой

В настоящее время огромное количество автолюбителей уделяют большое внимание качеству акустической системе, которая установленная в машине. В магазинах, на сегодня можно встретить различные виды магнитол, издаваемые идеальный звук. Все будет зависеть только от правильности подключения.

Технические параметры и подключение

Для подключения головных устройств в современных машинах, применяют ISO-разъем. Это является аналогом советским аналогом, но только прошедши сертификацию по европейским стандартам. Обычно они изготавливаются двойными, и каждый разъем имеет по 8 контактов. Так как каждый производитель выпускает продукцию по своему усмотрению, и некоторые из них объединяют два выхода в один разъем.

Разъем автомагнитолы

Так как устройство нуждается в питании, то один из них оснащается силовыми проводами. Такой штекер и разъем выполняется в сером либо же коричневом цвете. И обозначается буквой «А». Второй промаркирован буквой «Б» или же английской «В», и имеет черный цвет. Этот разъем необходим для подключения динамиков в авто.

Разнообразные разъемы магнитол

Иногда попадаются машины, оснащенные акустической системой, которые имеют три разъема. Но это является исключением. Но расстраиваться не стоит. Любую магнитолу, даже если на ней установлен нестандартный выход, можно подключить через переходник. Так же возможен вариант подключения напрямую, путем скручивания и запаивания проводов.

Провода разъема автомагнитолы

Последний вариант конечно не очень подходящий. Он является актуальным, если магнитола не будет демонтироваться долгое время. Но если возникла необходимость в снятии, то провода придется обрезать и все перекручивать по новой. В этом случае разумней будет подключить магнитолу через евроразъем.

Для чего необходимо знать распиновку?

Зачастую, при покупке машины, новый владелец по каким-то причинам желает поменять установленное ранее устройство. Если нет желания ехать к специалистам, то это можно сделать самому. И здесь можно столкнуться с такой проблемой, когда все подключенные провода перепутаны, либо же вовсе разъемы не подходят по цветам.

Распиновка на автомагнитоле

Каждая современная автомагнитола рассчитана как минимум на 4-е динамика. Следственно необходимо к каждому каналу подключать по два провода – плюсовой и минусовый. Здесь необходимо учесть, что от правильности подключения зависит дальнейшее качество, издаваемого звука. В случае не правильного подключения, динамики будут работать, но само устройство перейдет в нештатный режим работы. То есть звук будет искажен.

Назначение контактов евроразъема в магнитоле Пионер

Через некоторое время, после покупки новенького автомобиля, у водителей появляется желание поменять магнитолу, установленную заводом на более функциональную «Пионер». И при замене можно столкнуться с несоответствующей распиновкой евроразъема магнитолы по цветам. Или же вообще с самой конструкцией разъема.

Разъем автомагнитолы штекер

В этом случае возможно подключение магнитолы в евроразъем через переходник и провести его распиновку согласно схеме. Так как новейшие автомагнитолы выпускаются уже со стандартным прямоугольным ISO-разъемом, то сложностей быть не должно.

Схема распиновки магнитолы установленная заводом изготовителем

В данной схеме 1, 2, 3 и 6 разъем не задействован, так как предназначается для подключения магнитолы 1Din.

Схема распиновки магнитолы

Магнитолы, которые были выпущены недавно, абсолютно все идут с евроразьемом. Изготовляется он одним цельным штекером прямоугольной формой с 16-ю контактами. Или же может встретиться из двух равных, по восемь контактов в каждой. При этом распиновка магнитолы Пионер не зависит от выпущенной модели.

Приблизительно с 2000 года, заводы изготовители машин иностранного происхождения, перешли на 40-контактный разъем, европейского стандарта. Причем расположения проводов, выполняющие основные функции, остались согласно режней распиновки.

Iso разъемы магнитолы

При замене автомагнитолы, следует учесть, что подключая новую, в первую очередь подключается питание. И если аппарат после этого работает, как положено, то можно подключать динамики согласно схеме подключения магнитолы через евроразъем. Если подключение было все сразу, есть вероятность испортить не только новенькое головное устройство, но и всю акустику в целом.

1avtozvuk.ru

Распиновка iso разъема магнитолы штатной:, Pioneer, JVC, Ниссан, Пионер

Прежде чем перейти к подробному рассмотрению и решению вопроса, о том, как произвести распиновку отельных моделей штатных магнитол на автомобилях Форд Фокус и Нисан и так далее, разберемся в том, что значит само понятие — распиновка и iso.

Что такое распиновка?

Распиновка

Распиновка iso разъема магнитолы – это определение по функциональности контактов в штекерах или радиодеталей с планарными (прямоугольного сечения) выходами, сейчас именуемыми SMD деталями, в соответствие с их нумерацией.

Схема

ISO разъем магнитолы

Разъем для подключения штатной магнитолы автомобиля, сертифицированный по международным (европейским) нормам. Аналог российского ГОСТа.

Типы автомобильных магнитол по международной классификации

Все авто проигрыватели условно можно разделить на два вида, которые устанавливают автопроизводители. Это :

  • стандарт 1DIN;
  • стандарт 2DIN.

То есть, одно- и двухблочные. Автомобили европейских марок предпочитают одинарные блоки. Тогда как японские, американские и ряд корейских, а теперь уже и китайских автомобильных брендов, используют стандарт 2DIN.

Для чего это нужно знать?

Приобретая новый или подержанный автомобиль, владельца зачастую не удовлетворяет качество звучания или другие параметры и функции, штатной или установленной прежним хозяином, магнитолы. И при попытке самостоятельно заменить, к примеру, авто проигрыватель от JVC на аппарат фирмы Pioneer, в Форде Фокус, сталкиваются с ситуацией, когда все провода перепутаны или даже не подходят по формам разъемов.

Для того что бы, решить эту проблему, необходимо приобрести, достаточно дешевый по своей стоимости, iso штекер, которые продаются в любом магазине автозапчастей. После чего и провести распиновку разъема штатной магнитолы, по следующим рекомендациям.



Инструкция по распиновки (определение цветов и функций проводов) штатной магнитолы в автомобиле Форд Фокус, через штекер стандарта iso

Из-за разных по своей форме контактов магнитолы и ISO разъема, используют переходники, индивидуальные для каждого бренда автамагнитол.

Так как,все автомобильные проигрыватели подсоединяются через ISO разъемы, колоду прямоугольной формы находящуюся сзади нее (магнитолы), сама форма штекера стандартна. Состоит такой разъем европейского образца (евро разъем) из двух штекеров, также прямоугольной формы. Иногда встречаются соединители, объединенные в одну колодку.

Распиновка разъема магнитолы через две колодки Pioneer выглядит следующим образом:

  1. Верхняя колодка:
  • Увеличение/уменьшение громкости звучания на скорости (цвет провода может быть произвольным).
  • Провод отвечающий за временное отключение звука (MUTE), к примеру, при телефонном звонке и прочее.(также, свободной окраски).
  • Пустой контакт.
  • Режим АСС (подключение к замку зажигания где плюс появляется после поворота ключа и исчезает после выключения зажигания), желтый провод.
  • Электропитание от 12 вольт антенны приемника (провод синего цвета).

  • Оранжевый провод, управляющий подсветкой авто 12проигрывателя.
  • 12 вольт зажигания авто (красный).
  • Масса-заземление, минусовой потенциал бортовой сети, сегда соединена с корпусом автомобиля(провод в черной изоляции). Заземления как такового в автомобиле не существует, так как это не стационарное устройство.
  1. Нижняя колодка:
  • Плюс правого заднего динамика акустической системы — фиолетовый провод.
  • Минус — черный и фиолетовый.
  • Правый передний, плюс — серый провод.
  • Правый динамик (передний) минус — черный и серый цвет.
  • Левый передний динамик, плюс — белый, минус — черный и белый. Провод.
  • Задние динамики(плюс и минус), зеленый и черный, зеленый.

Штатная автомагнитола Ниссан

Распиновка разъема магнитолы Ниссан, производится через штекеры европейского стандарта ISO, по той же схеме и последовательности, что и приведенная выше. С небольшими дополнениями от производителя. А именно.

В авто проигрывателях от Ниссан, минусовой провод в дополнении к основному цвету, может иметь узкую полосу, черного цвета.

Провода желтого и красного цвета, часто объединяют, что позволяет воспроизводить музыкальные композиции на магнитоле, без включения зажигания авто. Причем качество звука, даже улучшается.

Большую роль на работу приемника автомобиля, оказывают сами провода. Производители, в целях экономии, как правила используют провод не самого лучшего качества.

JVC магнитола

Распиновка разъема магнитолы JVC, полностью аналогична по отношению к евро разъемам. В отличии от Ниссан, не имеет даже мелких отличий.

В случае, если вы не совсем разобрались в рабочих схемах распиновки автомобильной магнитолы или не уверены в правильности своих действий, лучше обратитесь за помощью к профессиональному автолектрику в любой центр технического обслуживания.

1avtozvuk.ru

Подключение магнитолы с установкой своими руками в машину (распиновка ISO и mini ISO разъема аудиосистемы)

  Наш автомобиль может поменять за свою жизнь не одну стерео систему, в следствии того, что она может морально устареть или у хозяина появятся более высокие требования к звуку в автомобиле. Возможно в Вашем автомобиле даже и нет магнитолы… В общем, случаев и вариаций может быть великое множество! Именно в этих случаях Вам и будет полезна и необходима информация по установке и подключению магнитолы на автомобиль. Особенно если вы решите сделать все своими руками. Кроме того, это статья и для тех случаев, когда  магнитола была установлена ранее, (например, прежним хозяином), но в последствии история и пути установки так запутались, что из окошка под магнитолу торчит только связка разноцветных проводов, с которой трудно совладать не обладая определенными знаниями. Итак, в нашей статье приведены типовые решения по установке и подключению магнитолы. Также вы можете найти информацию и по переходным штекерам, для подключения магнитол в машинах различных марок автомобилей.

Какой размерности бывают магнитолы используемые для установки, подключения

  Сами по себе магнитолы бывают, если выражаться русским языком, формата одноблочные и двухблочные (однодиновые и двухдиновые). Первоначально наибольшее распространение получили автомагнитолы стандарта 1DIN (одноблочные). Однако всем надо комфорта и большой экран. В итоге 2 DIN потихоньку выдавливают из нашей жизни 1DIN магнитолы.
 Многие европейские производители автомобилей до сих пор предлагают нишу именно размеров 1DIN. Это Renault, Citroen… А вот американские и японские, а вместе с ними и корейские автомобили имеют с завода большую по высоте нишу для установки. То есть 2DIN.

 Также и с ростом доступности и востребованности продуктов мультимедиа, формат 2DIN магнитол явно более перспективный. Сами взгляните, что вам кажется лучше?

 При вопросе о том, какую из этих магнитол выбрать для установки, необходимо исходить из условий возможности механического монтажа такой магнитолы в панели приборов машины, а также из ваших предпочтений. Мы лишь дадим свои рекомендации, в другой нашей статье “Какую выбрать магнитолу в машину”.
 Также встречаются и штатные устройства применяемые для конкретной модели автомобиля. Они часто имеют уникальную форму корпуса, что не позволяет установит их на другую машину. Как пример установки магнитолы с уникальным корпусом можно посмотреть в статье “Снятие установка магнитолы в автомобиле Toyota Corolla 150”. Такие магнитолы имеют и свой оригинальный штекер для подключения.
 Однако есть и ходовые магнитолы. То есть, с которыми не возникает трудностей. Скажем такая магнитола “Установка магнитолы в Ладу Гранта своими руками”.

Вы конечно спросите, так чем особенным отличается магнитола для конкретной модели машины и магнитола “универсальная”!? Все просто! Большинство магнитол “универсального” исполнения имеют стандартное подключение по ISO. То есть штекеры ISO и mini ISO.

Вот именно о них далее.

Разъемы ISO как основа для подключения большинства магнитолы

 Итак, мы поняли, что магнитола может отличаться не только по внешнему виду, но и по применяемым для ее подключения разъемам. В случае если это уникальные штатные магнитолы, то наверняка к ним потребуется свой штекер и своя распиновка. Если же это магнитола купленная для неопределенной модели машины, то в ней почти наверняка есть подключение через штекеры ISO.

Так что это за такие “всемогущие” разъемы  ISO? Выглядят они таким вот образом, если смотреть на заднюю панель магнитолы.



К таким разъемам идут само-собой ответные разъемы. При этом, в некоторых случаях могут применяться переходники. То есть когда в корпусе магнитолы имеются свои уникальные по форме контакты-разъемы, но на другом конце все равно установлены штекеры под ISO. Именно поэтому мы акцентировали внимание на том, что стандарт ISO для магнитол существует как одна из догм!
 Часто можно даже встретить переходники для конкретной модели магнитолы, будь то Pioneer, Kenwood, Alpine, Sony, да даже китайская Mistery, но в комплекте у них будет переходник на ISO. Собственно это общепринятое и вполне сформировавшееся на сегодняшний момент решение. Ведь с разъемов стандарта ISO всегда можно будет перейти на нужные вам разъёмы, вот в чем вся фишка!

Распиновка, обозначение контактов на разъемах ISO для подключения магнитолы

Так вот, после того как мы познакомились со стандартом разъемов ISO, не плохо было бы теперь знать какие контакты и за что в них отвечают. Ведь самое приятное в этой ситуации, что существуют четко предусмотренные под каждую электрическую цепь контакты. То есть можно легко узнать куда и что будет подключаться, что нам собственно и надо! Достаточно просто воспользоваться картинкой, где есть номера контактов и обратиться к таблице, где есть расшифровка этих самых контактов.










































Разъем С (желтая секция, выходы низкого сигнала на усилитель и управление им)
1Выход задний левый низкий сигнал
2Выход правый левый низкий сигнал
3Выход земля низкий сигнал (гарнитура)
4Выход передний левый низкий сигнал (гарнитура)
5Выход правый левый низкий сигнал (гарнитура)
6Выходной сигнал для включения усилителя
Разъем С (зеленая секция, CAN, шина LIN BUS, подрулевой джойстик)
7Линейный вход (телефон аудиосигнал вход)
8Линейный вход земля,
(может быть сигнал на внешний дополнительный штатный дисплей в машине – vehicle display interface)
9Lin BUS управление по 1 проводу с подрулевого джойстика
10шина CAN H, (может быть активирование для штатного дисплея)
11Масса (-) (телефон аудиосигнал земля)
12шина CAN L, (может быть телефон земля)
Разъем С (синяя секция, работа с видеосигналом)
13-,(может быть CD данные с чейнджера вход)
14-,(может быть CD данные с чейнджера выход)
15-,(может быть CD для управления)
16Видео вход (земля), (может быть CD питание с чейнджера)
17-,(питание на CD чейнджер)
18-,(может быть CD аудио вход земля)
19Видео вход сигнал, работает при подаче напряжения на секцию А,
 контакт 1 (может быть CD аудио левый)
20-,(может быть CD аудио правый)
Разъем B (коричневый штекер, выход на динамики)
1Динамик задний правый + (сиреневый)
2Динамик задний правый – (сиренево-черный)
3Динамик передний правый + (серый)
4Динамик передний правый – (серо-черный)
5Динамик передний левый + (белый)
6Динамик передний левый  – (бело-черный)
7Динамик задний левый + (зеленый)
8Динамик задний левый – (зелено-черный)
Разъем А (черный штекер, питание магнитолы)
1с лампы заднего хода +12 в для активации видеовхода,
(может быть Speed-Sensitive Volume Control -с увеличением скорости, громкость растет,
может быть сигнал MUTE)
2может быть сигнал MUTE
3резерв
4+12 питание силовой и память (желтый)
5+12 в питание антенны или управляющий для усилителя (синий или сине-белый)
6Подсветка + 12 в для приглушения, либо для подсветки магнитолы
7+12 вольт управляющий с замка зажигания (красный)
8Земля “-” (черный)

Какие еще обозначения могут встретиться на магнитоле?

Собственно на магнитоле могут встретиться другие обозначение, каждое из которых отвечает за что-то свое.

-DATA IN – вход данных
-DATA OUT – выход данных
-Line Out – линейный выход
-REM или REMOTE CONTROL или Amp – управляющее напряжение (Усилитель)
-ACP+, ACP- – Линии шины (Ford)
-CAN-L – Линия шины CAN
-CAN-H – Линия шины CAN
-K-BUS – Двунаправленная последовательная шина (К-line)
-SHIELD – Подключение оплётки экранированного провода.
-AUDIO COM или R COM, L COM – Общий провод (земля) входа или выхода предварительных усилителей
-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- – Симметричные линейные входы аудио сигнала с ченжера
-SW+B – Переключение питания +B батареи.
-SEC IN – Второй вход
-DIMMER – Изменение яркости дисплея
-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
-SDA, SCL, MRQ – Шины обмена с штатным дисплеем автомобиля. Если такая функция поддерживается, то обычно пишут на магнитоле – vehicle display interface. Или есть такой значок –
-LINE OUT, LINE IN – Линейный выход и вход, соответственно.
-D2B+, D2B- – Оптическая линия связи аудиосистемы

 В общем вы поняли, что все подключение будет сводиться к тому, чтобы знать какой контакт к чему подключить Для тех кто все же хочет увидить схему, а не довольствоваться обозначением штекеров, мы предоставим и такую возможность тоже…

Схема (электрическая принципиальная) для подключения магнитолы

 Из всего вышеизложенного следует, что подключение магнитолы будет осуществляться по вот такой схеме. Само собой все соединения выполняем согласно таблицы.

 Данное подключение контактов по цветам соответствует большинству магнитол, но не всем. Бывают крайне редкие исключения. Кажется на этом и все, но “все” в таком деле никогда не бывает… Ведь есть множество нюансов, на которые в обязательном порядке стоит обратить внимание.

Что важно учесть при установке и подключении магнитолы

Питание магнитолы

  Если у вас до этого не было аудиоподготовки, то есть как раз тех самых разъемов ISO под “торпедой”, то питание лучше протянуть прямо с аккумулятора. Если же такие разъемы есть, то не стоит изобретать велосипед. Тем более если вы не собираетесь участвовать в каких-либо соревнованиях по звуку. Итак, если вы внимательно читали и смотрели статью, то уже поняли, что для питания магнитолы задействованы два провода. Это красный и желтый!
 Красный отключаемый через замок зажигания, маркируется как ACC, это управляющий провод. Он служит только для управления питания магнитолы и не более. А вот желтый – постоянно подключен. Желтый отвечает за питание памяти магнитолы, за настройки. Чтобы каждый раз не приходилось выставлять тембр, баланс динамиков, искать станции… Кроме того желтый является и силовым, через него подается повышенный ток, когда есть питание на красном проводе.

Теперь давайте подумаем… Что будет с аккумулятором если не обеспечить отключение управляющего провода магнитолы во время стоянки?

 Ничего хорошего не будет. В один прекрасный день, а может не такой прекрасный как потом выяснится, у вас просто сядет аккумулятор. И это значит, что все-таки красный провод надо отключать. Но отключать провод от замка зажигания совсем не комильфо. А как тогда слушать магнитолу на пикнике, когда зажигание выключено? Так и оставлять машину с включенным зажиганием? Не вариант! И тут придется подумать над тем, чтобы питание на красный провод было всегда до тех пор, пока машина не поставлена на охрану от сигнализации.

 Можно смонтировать простую электрическую схему, которая будет подключать и отключать магнитолу автоматически от сигнализации.



   Данная схема подключения и отключения магнитолы работает следующим образом. Находим замок отвечающий за открывание и закрывание дверей. И подключаем все согласно схеме. В итоге, при открывании дверей, положительный импульс с соленоида подается на реле Р1, при этом реле сработает и фактически перейдет в режим самоподхватывания. Также будет обеспечено питание от аккумулятора через реле Р2 для питания магнитолы. Так все и будет работать до поры до времени.
 При закрывании берем уже положительный импульс на реле Р2. При этом цепь питания реле Р1 и магнитолы оборвется, магнитола отключится, а реле перейдет Р1 в обесточенное состояние. Вот и все! Силовое питание магнитолы будет включаться при снятии с охраны и выключаться при постановке на нее.

 У этой схемы есть один минус, повышенное энергопотребление за счет дополнительного реле Р1, которое всегда будет включено вместе с работающей магнитолой. Но собственно ток 60-80 мА, не такой уж критичный.

Питание активной антенны магнитолы (усилителя)

 Подключение питания антенны синий провод, иногда бело-синий. Питание не должно превышать ток в 300 мА.  Это управляющий провод, но не силовой. Питание подается автоматически, после включения магнитолы. Выключается сразу после выключения магнитолы. Однако если скажем синий провод распараллелить с красным при включении, то магнитола будет самподхыватываться на включение, как в схеме выше. На этом принципе можно реализовать еще несколько схем по аналогии с той, что мы уже привели. Тема это объемная, и мы ее выделим в отдельную статью “Питание магнитолы при выключенном зажигании”.

 Дополнительно хотелось сказать о заблуждениях, когда магнитола на значительной громкости или при воспроизведении низких частот выключается или у нее мерцает экран. Многие думают, что это зависит от питающих проводов и от их сечения, но эта зависимость проявляется от источника питания (аккумулятор, генератор) и его невозможности выдать необходимый ток для питания магнитолы. Наилучшим вариантом при установке магнитолы и решением этой проблемы будет подключение конденсатора обеспечивающего стабильное питание магнитолы. Более подробно о подключении конденсатора можно посмотреть в разделе Подключение конденсатора (емкости) к автомагнитоле, сабвуферу, усилителю в автомобиле. Рекомендации о необходимом сечении провода, обеспечивающем работоспособность и безопасность подключаемой магнитолы можно посмотреть в статье “Выбор сечения провода для подключения нагрузки”.

Провода для динамиков магнитолы

 В случае если у вас не было автомагнитолы, то кроме ее установки и присоединения придется тянуть и акустический провод для динамиков. Настоятельно рекомендуем в данном случае задуматься о том, чтобы применить специализированные акустические провода сечением порядка 1,5-2 мм2.

 Провода по стоимости по сравнению с магнитолой  дешевые, но от  их применения вы однозначно почувствуете “качественный скачок”. Сопротивление акустики как правило 4 ома, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Что в свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и что еще хуже уменьшится и диапозон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода skin* (*от англ. кожа, наружная поверхностная оболочка) эффект, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ. Кроме того, хотелось бы дополнительно сказать о выборе, установке и подключения динамиков в автомобиле, об этом можно прочитать в статье “Выбор акустики и динамиков для установки и подключения в автомобиле”.

Дополнительная иформация о установке магнитолы в автомобиле (для тех кто слаб в электрике)

 Данные рекомендации по подключению и установке магнитолы будут полезны для людей которые слабо представляют принцип работы электрических контуров: источник питания – нагрузка. Установка и подключение автомагнитол сегодня стала профессиональной услугой, поэтому обязательно нужно вспомнить про установочные сервисные центры. Именно здесь работают профессиональные специалисты, которые занимаются монтажом, установкой дополнительного оборудования (магнитолы, усилители, сабвферы). Они знают все тонкости той или иной модели магнитолы, что позволяет выполнять установку в кратчайшие сроки без потери качества, с гарантией на работу. Это один из самых важных факторов, который может стать решающим при выборе.

На данном этапе хотелось бы остановиться, так как для большинства установка и подключения дополнительного оборудования к магнитоле как-то усилитель, сабвуфер, камера заднего вида и так далее не является насущной необходимостью. А загромождать статью всевозможной информацией о установке и подключении данного оборудования было бы не правильно, так как лучше разобрать частные случаи в каждой отдельной последующей статье, тем более что данных случаев довольно много. Как по пословице – хотелось бы отделить мух от котлет. В случае если  все же у вас будет возможность и желание установить что то более чем магнитола, читайте статьи в рубрике Автозвук данного сайта.
 Дополнительно к данной статье, также можете ознакомиться:

– особенности подключению камеры заднего вида к магнитоле у автомобилей с АКПП

Предупреждения о безопасности при установке и подключении магнитолы в автомобиле!!! Все работы по установке магнитолы в автомобиле проводить со скинутой минусовой клеммой аккумулятора. После установки магнитолы, необходимо внимательно проверить все соединения и правильность их подключения. Потом перекреститься и включить!

autosecret.net

Разъемы магнитол Пионер, Форд, Тойота

Покупая автомагнитолу, следует обратить внимание на небольшую тонкость этого дела. Большинство хоть и похожи подключаемыми разъемами под магнитолу, но отличаются способом установки:

Стационарно. Устанавливается изготовителем в процессе сборки авто и отличается дизайном и функциональностью, в зависимости от марки машины. Отдельно встраиваемая. Это отдельно приобретенная магнитола, отличающаяся от стандартных съемной передней панелькой или, как ее еще называют, шторкой.

Производить подключение следует строго инструкции. Так как неправильное подключение по разъемам может привести к поломке автомобиля. При ошибочном подключении разъемов штатной магнитолы, водитель может столкнуться со следующими проблемами:

  • Быстро происходит разрядка АКБ;
  • Постоянно сбрасываются настройки;
  • Издаваемый звук не очень приятен на слух;
  • Самостоятельное отключение магнитолы в процессе прослушивания.

Разъемы стандартных магнитол

Разъемы подключения штатных магнитол могут отличаться между собой, это обусловлено маркой магнитолы и автомобиля, куда она установлена.

Установленная магнитола в стандартном порядке, не очень подходит для первого опыта замены магнитолы собственноручно. Порой приходится перепаивать провода, а то и вовсе полностью менять схему распиновки. Для таких случаев современность придумала переходники для разъемов со старой на новую магнитолу. Достаточно только запомнить или записать марку устанавливаемой и снимаемой автомагнитолы

Распиновка ISO разъема

Разъемы ISO, в большинстве случаев, стали устанавливать идентичными. Все это для того чтобы замена происходила без каких либо затруднений. Достаточно будет просто переставить штекер.

Распиновка разъемов по проводам

Стандартная распиновка разъемов при подключении по проводам. Для подключения магнитолы в случае потери или поломки штекера просто запомните или за маркируйте каждый провод по отдельность. Правильную распиновку магнитолы установленной в вашем автомобиле вы сможете найти в интернете и скачать в виде картинки.

Распиновка автомагнитолы

Штатные разъемы, используемые в таких машинах как Форд, Ниссан, Тойота и многие другие иностранные марки автомобилей применяют 16–пиновый ISO разъем европейского стандарта, который вы сможете посмотреть на фото ниже. Такие разъемы зачастую делаются сдвоенными два по восемь, что значительно облегчает отсоединение и подсоединение головного устройства.

Производители европейских стран приняли такой разъем как базовый и с 2000 года принял название FAKRA. Через такой разъем передается большое количество сигналов, такие как информация о зажигании, освещении, скорости. С внедрение все большего количества функций в автомагнитолу, разъем Iso для магнитолы со временем меняется и увеличивается распиновка. К примеру, Ford, Nissan, Mercedes-Benz, Peugeot, Volkswagen и другие европейские машины начали применять 40–контактный разъем под названием Quadlock.

Quadlock

Данный разъем состоит из 16 плоских ножек с дополнительными разъемами для иного оборудования. Вспомогательные разъемы делаются так, что перепутать их при подсоединении не возможно. Так же к нему относится 12 пиновый штекер для выхода аудио сигналов и 12 контактный для входа сигнала из различных источников.

Замена стационарной магнитолы

Самым основным правилом при замене авто проигрывателя находящегося в вашей машине является то, что необходимо правильно подобрать определенные разъемы или переходники к ним.

Распиновка разъёмов автомагнитол

Подключение встраиваемых магнитол фирмы Sony и Pioneer.

Для того, чтобы магнитола Сони издавала качественный звук необходимо предохранитель, расположенный с торца, переставить в гнездо расположенное рядом. В большинстве случаев такие магнитолы подсоединяются по стандартным ISO разъемам. Но иногда бывают случаи, когда нужны переходники. Или даже по старинке приходится отрезать провода и соединять согласно схеме распиновки. Конечно же, обрезание проводов не рекомендуется, но ели вы все-таки это сделали, то лучше всего использовать кембрики. Изолента при изменении температуры со временем высыхает и начинает расслаиваться, что может привести к короткому замыканию.

Разъем для автомагнитол Sony

Разъем магнитолы Пионер имеет два штекера: один черного цвета – через него поступает питание на устройство, другой коричневого цвета – он нужен для ввода акустического сигнала. В штатной магнитоле Пионер к подсоединению положительного провода необходимо отнестись с ответственностью и использовать предохранитель.

Разъем автомагнитолы PIONEER

Самое главное – помните, что при первом подключении для начала подайте питание на аппарат. Проверьте питание и нормальную работу головного устройства. После этого подключайте динамики. В ином случае есть большая вероятность спалить не только проигрыватель, но и динамики.

1avtozvuk.ru

Характеристика и понятие ISO-разъема магнитолы, особенности распиновки

В последнее время все больше наших соотечественников уделяют внимание обустройству акустических систем в своих машинах. На сегодня существует множество решений, позволяющих обеспечить качественное звучание автомагнитол. Из этого материала вы сможете узнать, что представляют собой ISO-разъем магнитолы и какова его распиновка.

Содержание

[ Раскрыть]

[ Скрыть]

Что такое ISO-разъем?

ISO-разъем для магнитолы представляет собой штекер для подключения аудиосистемы, сертифицированный по европейским стандартам. По сути такое устройство является аналогом нашего отечественного ГОСТа. Следует отметить, что большинство современных аудиосистем оснащаются именно такими разъемами, обычно их два. При этом каждый из них выполнен в виде штекера на 8 контактов, но в зависимости от производителя, оба штекера могут быть объединены в одну конструкцию.

Один из данных разъемов автомагнитолы оснащен силовыми цепями, поскольку к нему должны подключаться источники потребления напряжения. Такие выходы маркируются буквой А и обычно они выполнены в сером (коричневом) цвете. Что касается второго разъема, то его предназначение заключается в подсоединении акустики или колонок. Такие выходы маркируются буквой Б и обычно они окрашиваются в черный цвет.

Разновидности ISO-разъемов в соответствии с моделями магнитол

В некоторых моделях транспортных средств имеются акустические системы, оснащенные тремя выходами. Но такие разъемы можно назвать исключением, но не правилом. В любом случае, даже если на магнитоле имеется нестандартный разъем, ее все равно можно будет подключить к акустике автомобиля. Для этого может использоваться либо переходник ISO, либо подключение может быть осуществлено напрямую, путем обрезания контактов и их прямого подключения.

Разумеется, переходники для автомагнитол — это более предпочтительный вариант, поскольку в таком случае автовладелец сможет в любой момент демонтировать головное устройство и заменить его на другое. Если же вы не используете адаптер, а подключаете автомагнитолу напрямую, то впоследствии для замены аудиосистемы вам потребуется обрезать провода и все равно устанавливать переходник. Ну или вы опять обрежете разъем на новой магнитоле и подключите ее к бортовой сети авто напрямую.

Распиновка и зачем нужно ее знать?

Часто бывает такое, что покупая автомобиль в салоне или с рук, нового автовладельца не устраивает качество звука, технические характеристики или функционал головного устройства, установленного в машине. И когда новый хозяин авто решает заменить магнитолу своими руками, он может столкнуться с проблемой, когда все кабеля, использующиеся для подключения, были перепутаны. Или вовсе, их разъемы не соответствуют новой купленной аудиосистеме (автор видео — канал Garage TV KR).

Если это так, то автовладельцу будет полезно узнать о распиновке. Ведь вероятнее всего, оптимальным выходом будет установка переходника, который можно найти в любом магазине с автозвуком. Если у вас на руках будет переходник, вам нужно будет только правильно произвести распиновку штекера, а для этого, в свою очередь, нужно знать о предназначении проводов. Для начала рассмотрим распиновку верхнего разъема.

Как правило, контакты под номерами 1, 2, 3 и 6 не используются, особенно, если речь идет о более дешевых магнитолах. Они применяются для подключения дополнительного функционала в более современных девайсах.

К примеру, эти четыре контакта могут использоваться для таких функций:

  1. ANT. Этот выход обычно задействован в том случае, если машина оборудована выдвижной антенной.
  2. Благодаря функции Remote автовладелец может подключить услители, что в свою очередь позволит подключить большее количество колонок. Обычно такая функция реализуется в машинах с большим салоном.
  3. Функция Illumination используется для регулировки яркости цвета дисплея магнитолы в соответствии со скоростью движения машины. Такая опция предназначена для того, чтобы водитель не отвлекался на управление головным устройством. При высокой скорости яркость дисплея снижается, а когда машина останавливается, яркость возвращается в исходный режим.
  4. Опция Mute может использоваться при подключении мобильного гаджета к аудиосистеме. Когда на телефон поступает вызов, магнитола в автоматическом режиме активирует эту функцию, что способствует снижению громкости музыки или ее полному отключению.
  5. Контакт, маркированный цифрой 4, обычно применяется для активации акустики (автор видео — канал azion).

Что касается непосредственно распиновки контактов:

  1. Контакт под номером 5 предназначен для подключения антенного адаптера. Этот провод рассчитан на максимальный ток, составляющий 300 микроампер. Если сила тока будет более высокой, это может привести к поломке усилительного каскада, а в некоторых случаях к выходу из строя магнитолы в целом.
  2. Контакт 6 отвечает за подсветку аудиосистемы.
  3. Что касается выхода под номером 7, то обычно это провод красного цвета, используется он для питания энергозависимой памяти головного устройства. Если по каким-то причинам этот выход не подключен или в цепи произошел обрыв, что периодически случается, это приведет к полному сбросу всех настроек. То есть автомагнитола вернется к заводским настройкам. Уровень напряжения на этом проводе составляет 12 вольт.
  4. Еще один контакт под номером 8 имеет черный провод. Он подключается к массе транспортного средства, то есть к его кузову.

1. Распиновка верхнего разъема 2. Распиновка нижнего разъема

Что касается нижнего разъема, то, как мы уже сказали, он используется для подключения акустики. Он используется в любом случае, ведь без него звук попросту будет отсутствовать.

Итак, какова его распиновка:

  1. Контакт В1, выполняется в проводе фиолетового цвета, это задний правый плюс.
  2. Этот контакт имеет черно-фиолетовый провод, он подается к минусу заднего правого динамика.
  3. Контакт под номером 3 выполняется в сером цвете и подключается он к плюсу переднего правого динамика.
  4. Этот выход оснащен черно-серым кабелем, который необходимо соединить с минусов передней правой колонки.
  5. Данный выход имеет кабель белого цвета, его подключение осуществляется к плюсовому разъему колонки, установленной в передней левой двери.
  6. Провод черно-белого цвета, выход В6, подключается к массе, то есть минусу динамика, установленного в левой передней двери.
  7. Что касается контакта под номером 7, то его провод выполнен в зеленом цвете и к нему подключается плюсовой выход динамика, установленного в задней левой двери или с левой стороны полки.
  8. К выходу под номером 8, провод которого имеет черно-зеленый цвет, подключается минус от динамика, расположенного сзади слева.

Как известно, большинство современных аудиосистем рассчитаны на подключение четырех динамиков, а для этого необходимо восемь проводов. Как вы уже поняли, к каждому каналу подключается по два провода. Помните о том, что правильная расплюсовка играет важную роль в качестве звука автомагнитолы. Разумеется, если при установке аудиосистемы вы перепутаете провода, то динамик все равно будет работать. Однако, аудиосистема перейдет в режим функционирования в нештатном режиме, то есть качеству звучания будет испорчено.

Видео «Как определить распиновку автомагнитолы, если штекер отсутствует?»

На видео ниже приведен правильный и безопасный способ определения распиновки аудиосистемы, если отсутствует соответствующие разъем (автор видео — канал Radioblogful. Видеоблог паяльщика).

 Загрузка …

avtozam.com

Отправить ответ

avatar
  Подписаться
Уведомление о
