Электрогидроусилитель руля: схема и принцип работы

2798 Просмотров

В современных автомобилях есть такое устройство, как электрогидроусилитель руля. Как понятно из названия, он нужен, чтобы облегчить усилия, прилагаемые к рулю во время движения. Говоря простым языком, он нужен для того, чтобы рулевое колесо легче крутилось. Все водители, которые учились водить на машинах, сделанных в СССР знают о том, как трудно на этих машинах крутился руль. Поэтому это приспособление очень повышает комфорт во время движения.

Устройство

Электрогидравлический тип усилителя рулевого управления состоит из нескольких компонентов. Все эти устройства выполняют свою задачу. Накачивающий агрегат, он состоит из двух частей.

  1. Первая часть системы рулевого усилителя – это насос гидравлический рулевого управления, он подкачивает жидкость в нужный момент. Второе устройство – это электрический мотор, он заставляет качать насос. Третий элемент системы усилителя руля – это трубопровод, по которому течет жидкость. В некоторых системах рулевого усилителя устанавливается специальный блок электронного управления.
  2. Вторым компонентом системы является узел гидравлического управления системой. Считается исполнительным органом системы, который напрямую прикреплен к рулевому механизму.
  3. Третьим агрегатом считается система электронного управления. Эта система распознает скорость машины и прилагает нужные усилия к рулевому колесу.
  4. Четвертым агрегатом считается электронный блок управления рулевого усилителя. Он распознает все сигналы датчиков и отправляет нужные команды системе электронного управления.

Следует отметить, что к исполнительным органам рулевого механизма относится не только узел гидравлического управления, сюда еще входят другие компоненты, такие как: специальный клапан, который открывается и закрывается по сигналам приборов, и электродвигатель насоса, который управляет скоростью вращения рулевого вала.

Принцип действия

Электрогидравлический тип усилителя рулевого управления устроен так, что во время движения он работает в различных режимах. В то время, когда машина движется прямо, гидравлическая система обеспечивает циркуляцию жидкости в трубопроводе. Это нужно для, чтобы жидкость была нужной температуры и нужного химического состава.

В тот момент, когда водитель начинает поворачивать, в этой системе происходит следующее.

  • Во-первых, закручивается торсион, который открывает каналы для поступления жидкости в них.
  • Во-вторых, жидкость перетекает в открывшуюся часть, а из закрывшейся части перетекает обратно в распределительный бачок.
  • В-третьих, во время поступления жидкости поршень перемещает рулевую рейку.
  • В-четвертых, за счет вышеперечисленных действий в системе появляется дополнительное усилие, которое способствует повороту колес.

Главная особенность этого типа усилителя заключается в том, что он работает даже тогда, когда машина стоит на месте или с выключенным зажиганием. Дело в том, что усилие создается специальным насосом. Отличие работы системы во время движения и когда автомобиль стоит на месте заключается лишь в том, что насосу приходится прилагать большие усилия, чтобы облегчить усилия, которые приложит водитель, чтобы провернуть руль.

Ремонт

Несмотря на всю простоту схемы и конструкции, здесь часто в негодность приходит насос. Поэтому многие пытаются произвести ремонт своими силами, найдя схемы в Интернете. На самом деле в устройстве насоса все сложнее, чем кажется на первый взгляд после просмотра схемы.

  1. Во-первых, для того чтобы ремонтировать насос, нужно сначала произвести диагностику и точно определить, что сломан именно он.
  2. После этого следует снять старый и купить новый насос.
  3. Чтобы снять старый насос, потребуется подробно изучить эту схему. На схеме подробно сказано о том, как и где откручиваются все болты, которые крепят насос. По этой же схеме можно поставить новый насос. Грамотно заменить насос с первого раза возможно только после изучения схемы.

Ремонтировать старый насос следует только в том случае, когда есть запасной, ведь неопытные мастера часто только пытаются сделать это устройство, но редко у кого получается это.

Вся беда самостоятельного ремонта заключается в том, что человек, который пытается сделать этот насос, покупает новую часть механизма, которая нередко стоит примерно большую часть от нового насоса, а после ее установки механизм может не работать. Дело в том, что производитель новой части редко думает о том, точно ли она подойдет в то устройство, из-за чего и происходит окончательная поломка.

Резюме

Каждый водитель, который хотя бы раз ездил на машине с усилителем руля, уже не захочет садиться в машину без него. Как говорится, к хорошему быстро привыкаешь, и поэтому сегодня невозможно представить себе автомобиль без усилителя руля. Сегодня существует несколько разновидностей усилителей руля, которые имеют свои достоинства и недостатки. Все они отличаются только принципом привода усилителя. Схемы у них похожи и принцип работы тоже.

portalmashin.ru

устройство и принцип работы, схема рулевого управления с ГУРом

Гидроусилитель руля (аббревиатура ГУР) — знакома большинству автолюбителей. Относится она к основной части рулевого механизма. Раньше управление машиной, было очень утомительным занятием, так как приходилось при резкой смене траектории напрягаться для поворота рулевого колеса, особенно это было проблематично на грузовых машинах. Конструкторы, которые всегда совершенствуют детали для удобства, комфорта и безопасности, обратили на это внимание, поэтому рулевое колесо стало не исключением. Чтобы свисти усилие к минимуму, была придумана система гидроусилителя руля.

Основным его предназначением, как и было, задумано выступает, комфортное управление машиной в момент движения, но есть и другие не менее важные заслуги, такие как:

  • сохранение «обратной связи»;
  • обеспечение устойчивости на дороге;
  • повышение безопасности. То есть происходит контроль над ТС после повреждения передней шины и возможность увильнуть от столкновения;
  • позволяет «чувствовать» дорожное полотно и создает кинематическое следящее действие;
  • уменьшает передаточное отношение рулевой системы, что повышает маневренность;
  • продлевает время службы деталей рулевого узла.

    Гидроусилитель руля

По конструкции ГУР компактны и могут поглощать удары, с вибрацией отходящие от дорожного полотна на рулевое колесо. Во время использовании они совершенно бесшумны. С их появлением езда стала безаварийной, даже число парковочных мест снизилось вдвое. Имея в авто гидроусилитель сложные повороты и многоразовые маневры стали даваться на ура. Однако многие не знают принципа работы установленного штатного гидроусилителя, а когда транспортное средство уводит в сторону они пытаются разрешить ситуацию на «сход-развале» делая это неверно. Естественно, бывалые развальщики легко могут выставить углы установки колес для правильного «сопротивления» увода машины вбок, если гидроусилитель неисправен.

Чтобы устройство не подводило и надежно выполняло все предписанные задачи нужно своевременно посещать сервисные центры для диагностики.

Шаг в историю

Так как первые машины по конструкции были не увесистыми и с узкими колесами, то для поворота руля не требовалось особых усилий. Но с появлением первых грузовых автомобилей вращать колеса многотонного грузовика, оказалось занятием достаточно трудоемким, а то и вовсе не посильным. Тут-то и потребовалось уменьшить диаметр «баранки» и изменить устройство рулевой рейки. Изобрел и запатентовал гидроусилитель впервые Фредерик Ланчестер. Сначала, благо автомеханики распространилось только на карьерные самосвалы, пожарные и грузовые машины. Предвестники пневмоусилители — были несложными и подпитывались от компрессора уже существующих пневматических тормозов.

Только в 20-х годах XX-го века компания Rolls-Royse оснастила гидроусилителем машину-визитку Phantom. Понятное дело, гидравлические усилители были сложнее, чем уже существующие пневматические. Но попытка не увенчалась успехом, и эксперимент был отложен на несколько лет. Дальше уже во время Второй мировой войны англичане вновь ввели в работу ГУР, установив его на большие бронированные автомобили. И уже спустя пять лет технология плотно закрепилась в европейском и американском автопроме. С тех пор устройство не претерпевало принципиальных изменений. Сегодня разнообразие системы ГУРа впечатляет, помимо него существуют еще две удивительных технологии облегчающие эксплуатацию транспортных средств – Электроусилитель и Электрогидроусилитель.

Разновидности гидроусилителей

Утверждать, что ГУР в стандартном исполнении крайне необходим нельзя. Он полезен только в определенных моментах. Конечно, он позволяет с успехом маневрировать в городских условия, но вот на открытой трасе при высокой скорости пользы от него вовсе нет. С возрастанием скорости перестаёшь «чувствовать» дорогу, что популярно особенно в зимний период.

Чтобы, как-то перекрыть изъян, было предпринято установить рулевую рейку с переменным придаточным отношением. Однако попытка была безуспешной спасла ситуацию электроника, которая выступила модификацией гидроусилителя. Она сочетает не только комфорт, но и информативность руля. Электрогидроусилитель руля (ЭГУР) служит по тому же принципу, отличия — прибавка электронного блока и исполнительного электроклапана.

Бачок гидроусилителя

Гидроусилитель руля: устройство и принцип работы

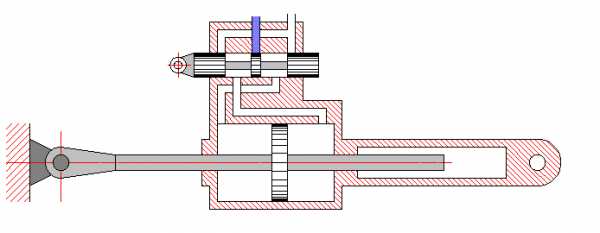

Чтобы понять, как устроена конструкция ГУРа, рассмотрим схему гидроусилителя рулевого управления, состоящую из таких частей, как:

  1. Силовой гидроцилиндр двойного действия помещен в рулевую часть, где стоит межу деталями привода и кузова. Соединен он с золотниковым управляющим узлом и гидроцилиндром. Основная заслуга — преобразование давления жидкости в перемещение поршня и штока, помогающих двигать колеса в необходимое направление.
  2. Насос прикрепляется на двигателе, а его привод от коленчатого вала осуществляется ременной передачей от шкива коленчатого вала. Требуется для сформирования давления масла. Более распространены конструкции лопастого типа, потому что у них хорошее КПД.
  3. Рабочая жидкость содержится в бачке, там же имеется фильтр, крышка с щупом для замера уровня. Функция масла смазывать трущиеся детали и передавать усилие от насоса к гидроцилиндру.
  4. Бачок, наполненный гидравликой, чтобы содержать его в чистоте внутри есть фильтр.
  5. Регулятор давления или распределитель – это прецизионный (высокоустойчивый) и простой по схеме узел. Являет собой редукционный клапан. Располагается на деталях рулевого привода или на одном валу с рулевым элементом. Его задача распределять гидравлику в нужную полость гидроцилиндра или назад в бак. Требуется для контроля частоты вращения коленвала мотора, чтобы тот не повышал допустимую норму давления гидравлической жидкости. Золотниковый распределитель – сложная деталь, состоящая из торсиона и золотникового клапана. Когда находящийся внутри золотник крутится, распределитель называют роторным, а если поступательно перемещается – осевым.
  6. Соединительные шланги высокого и низкого давления сводят между собой гидроцилиндр, насос и распределитель. Также по ним циркулирует гидравлическая жидкость из бака в насос и обратно, возвращаясь от распределителя. Там, где требуется создать взаимную подвижность узлов, применяют гибкие шланги.

    Принцип работы у ГУР и ЭГУР схож

Принцип работы гидроусилителя руля как с осевым, так и с роторным распределителем, основан на перемещении золотника при перекладке рулевого колеса. Сначала насос формирует давление в узле рулевого управления. Если «баранку» крутят в одну из сторон, начинает двигаться золотник и закрывает одну из сливных магистралей, а рабочая жидкость под давлением идет в нужные полости гидроцилиндра. Гидравлика со штоком давит на поршень, а он двигает колеса.

Когда колеса поворачиваются, они направляют корпус распределителя в сторону движения золотника. А когда золотник принимает обездвиженное состояние начинают восстанавливать свое обычное положение корпуса распределителя. Из нагнетательной магистрали масло легко проходит в сливную. Далее, усилитель просто качает рабочую жидкость при помощи насоса по системе. В то же время колеса направлены прямо. Когда руль заканчивает крутиться, вся схема меняется и останавливается.

Если даже гидронасос сломался (к примеру, оборвался ремень привода) — это не влияет на управление транспортным средством. Потому что от рулевой системы усилие будет идти на корпус распределителя, а после на колеса с золотником. Через предпусковой клапан, гидравлика станет двигаться из одной полости в другую и не создавать препятствия, чем позволит поворачивать руль, только с напрягом. Схема рулевого управления с гидроусилителем наглядно демонстрирует всю суть системы.

Устройство насоса гидроусилителя руля

Во время поворота рулевого колеса в другую сторону распределитель подает масло в противоположные части гидроцилиндра, соответственно рулевая рейка идет в другую сторону и поворачивает колеса в нужную сторону. Что касается водителя, то он прилагает минимум усилия на поворот руля. Когда автомобиль находится без движения руль поворачивать также просто для этого необходимо чтобы был запущен мотор.

Если транспортное средство наезжает на препятствие, сила отталкивания пытается повернуть колеса. Но вместо этого они относительно золотника двигают корпус распределителя и перекрывают сливную магистраль. После чего гидравлическая жидкость поступает в полость цилиндра, и поршень посылает усилия на колеса, идущие в обратном направлении. Быстрая реакция приводит к тому, что колеса блокируются и не могут поворачивать. Из-за того, что ход золотника малый (где-то 1 мм), транспортное средство практически не меняет направление движения. ГУР ограждает руки водителя от столкновения со спицами руля, когда он во что-то врезается. Маленькие толчки все-таки ощущаются – это происходит из-за того, что над реактивными шайбами, повышается давление.

«Чувство дороги» — это обратная связь от управляемых колес через усилитель к рулю. Сообщает водителю, в каких условиях происходит поворот. Чувствуя силовое следящее действие управлять машиной можно при любой погоде. Поэтому в составе конструкции крепят реактивные шайбы, плунжеры или камеры. Одна из шайб при высоком давлении, пытается поместить золотник в исходную точку, от этого рулевое колесо работает «туже».

Расположение ГУРа

Устройство насоса гидроусилителя руля

Узел насоса лопастного типа делится на виды:

  1. Лопастный.
  2. Шестеренный.

Механизм насоса состоит из корпуса, ротора и уплотнительного кольца. Насос имеет клиноременный привод от шкива коленчатого вала. Шкив матируется в конце наружного вала, находящийся на шариковом и игольчатом подшипнике. Ротор располагается на шлицах вала, в его пазы свободно установлены лопасти. К корпусу насоса приделан распределительным диском и крышкой статор.
Внутренняя поверхность его корпуса имеет сложную форму. Лопасти устанавливаются в ротор, где параллельно его продольной оси предусмотрено несколько прорезей. Эти лопасти под давлением центробежной силы немного выходят из пазов и соприкасаясь, с внутренней поверхностью корпуса, создают замкнутые камеры.

Внутренняя поверхность корпуса устроена таким образом, что когда объём от вращения ротора снижается между ними сжимается масло. Если появляется отверстие, то гидравлическая жидкость стремительно выходит из лопастей. Процесс всасывания жидкости проходит наоборот. Сам по себе насос должен быть высокопроизводительным, чтобы обеспечивать повороты вала максимально быстро.
Запускается передачами от двигателя:

  1. Шестеренчатой.
  2. Ременной.

    Рулевое управление с гидроусилителем, совмещенным с рулевым механизмом

Техническое обслуживание гидроусилителя

  1. Очень часто приводящий ремень становится причиной поломки гидроусилителя, поэтому нужно следить за уровнем его натяжения.
  2. Необходимо смотреть за уровнем масла в бачке, если его показатель ниже нормы, нужно долить. Нехватка масла приведет к тому, что насос выйдет из строя. Какая подходит гидравлическая жидкость больше всего нужно узнать из инструкции или в специализированном магазине.
  3. Один раз в год меняйте фильтрующий элемент в бачке.
  4. Сливать масло легко, нужно снять шлангу и при открытой крышке бачка жидкость выльется от действия атмосферного давления. Залив свежее масло необходимо при открытой крышке пару раз прокрутить руль в крайние положения, это нужно, чтобы лишний воздух покинул бачок.
  5. Учтите, что на ТС с гидроусилителем не стоит держать руль в крайнем поворотном положении свыше 5–6 секунд – перегреется гидравлическая жидкость.
  6. Кроме того, следует время от времени осуществлять замену масла, это объясняется загрязнениями, которые влияют на его свойства. При потере основных свойств жидкость способна повредить сальники рулевой рейки, а это приведет к сбою ГУРа.
  7. Регулярно проводите визуальный осмотр системы, так как может быть нарушена герметичность системы. Потеки гидравлики говорят, что требуется ремонт.
  8. Если гидронасос не работает, использовать машину долгое время нельзя – это приведет к износу распределителя и поломке элементов рулевого механизма.

    Залив присадки в ГУР

Недостатки ГУР

  1. Нужно просматривать систему каждый день на наличие дефектов.
  2. Нанос работает от мотора, тем самым забирая у него часть мощности.
  3. Нет функций регулировки положений работы для разных условий.

Как видно минусов не так уж и много.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Электрогидроусилитель руля

просмотров 5 327 Google+


Электрогидроусилитель руля (ЭГУР) это переходная система от гидроусилителя (ГУР) к электроусилителю (ЭУР) руля. Преимущество его перед ГУРом значительны. Начиная с уменьшения расхода бензина, насос работает не постоянно, до регулировки усилия в зависимости от скорости и режима вождения. Недостатком можно считать наличие гидравлического насоса.
Насос электро-гидроусилителя руля (насос ЭГУР) — это высокотехнологический механизм для нагнетания и обеспечения циркуляции рабочей жидкости (специального масла) в системе ЭГУР, который приводится в действие электродвигателем. Это сложный механизм, требующий к себе бережного отношения. Соблюдая условия правильной эксплуатации, срок его службы может длиться больше 10 лет.

Электрогидроусилитель руля принцип работы

Рабочая жидкость наполняет резервуар, после переходит в насос ГУР по соединительному шлангу. При повороте руля блок управления подаёт питание на электродвигатель, который включается и начинает вращать вал насоса ГУРа с частотой, зависящей от скорости автомобиля и усилия приложенного к рулю. Так же питание подаётся на соответствующий электроклапан, в зависимости от направления поворота. Насос создаёт давление жидкости и передает ее через соответствующий клапан в гидроцилиндр. Гидроцилиндр энергией рабочей жидкости образует силу, пропорциональную давлению жидкости, которая движет поршнем и штоком, далее они повернут нужным образом колеса системой рычагов.

Электрогидроусилитель руля рабочие параметры насоса:

Допустимый зазор между составляющими частями — 0,005-0,001 мм. Отклонение от допустимого значения влечет за собой падение давления жидкости на холостом ходу и как следствие ощущение тугого руля и визг на поворотах.
В зависимости от автомобиля рабочее давление — 150 Бар
При эксплуатации ЭГУ руля возможны неисправности, при которых его эксплуатация невозможна. При включении зажигания блок управления производит тестирование электрической части. Если при этом обнаруживается неисправность, то происходит отключение ЭУР. При неисправности же насоса отключение не происходит, а ЭУР может работать частично, так как давление будет недостаточным.

Основные причины неработоспособности насоса:

Несвоевременная замена рабочей жидкости в системе.
Применение некачественной или жидкости, которая не подходит для данной модели автомобиля.
Попадание грязи или инородных тел (сгусток промасленной пыли, которая обычно скапливается вокруг крышки горловины масляного резервуара, бывает частой причиной выхода насоса из строя).
Отсутствие герметичности и как следствие вытекание рабочей жидкости. После чего система завоздушивается и выходит из строя.
Масляное голодание из-за перегиба масляных магистралей.
Значительный перегрев системы, или систематический незначительный.
Ошибки во время монтажа, некачественная сборка.
Во время эксплуатации детали насоса ГУР по мере изнашивания насыщают рабочую жидкость системы металлической пылью или даже мелкими металлическими частицами. Когда приходит время заменить старый насос ГУР на новый, вся система гидроусилителя руля должна быть тщательно промыта, также подлежат замене элементы, в которых скопились продукты износа. Проигнорировав это указание, вы рискуете тем, что новый насос в кратчайшие сроки будет выведен из строя.

admin 02/04/2015«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

avtolektron.ru

Электроусилитель руля (ЭУР). Как работает – устроен. Основные виды

Электроусилитель руля или попросту ЭУР приходит на смену своему распространенному оппоненту, а именно гидроусилителю (ГУР). Этому способствует развитие техники, развитие электроники, а также установке усовершенствованных систем помощи водителю (например — автоматическая парковка). Также электрический собрат позволяет немного экономить топливо. Сейчас существует как минимум 4 основных конструкции такого типа. НО! Многие производителя не спешат переходить с «гидро» на «электро». Но почему? Так ли идеален, как работает – устроен ЭУР, как его нужно эксплуатировать, чтобы не угробить. Про это сегодня и поговорим с вами, как обычно будет и видео версия. Так что читаем смотрим …

СОДЕРЖАНИЕ СТАТЬИ

Для начала небольшое определение.

ЭУР (электроусилитель руля) – электромеханическая система, которая позволяет снизить управляющее усилие, которое прикладывается к рулевому колесу.

В самом начале мне хочется сказать, что эта статья не будет про сравнение ГУР и ЭУР такая статья у меня уже есть (хотя некоторые моменты все же будут проскакивать).

Про ЭГУР

Еще одна полезная информация и опять же в начале статьи, многие путают электрический усилитель с так называемым ЭГУР — электрическим гидроусилителем руля. Но это крайне не правильно. ЭГУР – это просто усовершенствованный гидравлический усилитель единственное отличие в том что – обычный ГУР использует ременную передачу от коленчатого вала двигателя, которая раскручивает насос для накачки давления в системе, то есть механическая передача. ЭГУР не имеет такой передачи, он вообще никак ни связан с коленвалом, он имеет просто электрический двигатель сверху, который питается от бортовой системы и нагоняет давление.

По сути ремень и механический насос, заменили проводами и электрическим насосом, отсюда и приставка «Э» — электрический.

Как работает электроусилитель руля

Здесь нет ни масла, ни какой либо другой жидкости, по сути это обычная рулевая рейка (без усилителя вообще) к которой устанавливают на тот или иной вал электрический двигатель, который выполняет роль усилителя. Различают конструкции:

  • Когда устанавливается на рулевой вал, то есть ставится в салоне автомобиля и усиливает водительский вал, прямо от руля
  • Когда двигатель устанавливается на вал рейки и усиливает именно ее

Основные части (саму рейку и рулевой вал я брать не буду, про них итак все понятно)

  • Электродвигатель. Современный бесщеточный
  • Сервопривод. Также различается по видам, про это чуть ниже
  • Датчик крутящего момента. Основной датчик системы, обычно устанавливается на торсион, который помещается в разрез рулевого вала. На концах торсиона располагается две различных части датчика. Он может быть как оптический, так и магнитный.
  • Датчик поворота руля
  • Блок управления
  • ОПЦИОНАЛЬНО – может устанавливаться датчик скорости вращения руля

Когда поворачивается рулевое колесо, начинает закручиваться торсион, чем больше крутим руль, тем больше он закручивается. По величине изменения частей положения датчика оценивается проложенное усилие.

Еще одно измерение происходит датчиком поворота руля, он «видит» насколько отклонился руль. Оба эти показания отправляются в блок управления ЭУРА, а он уже взаимодействует с блоком ЭБУ автомобиля. Также ЭБУ получает такие важные параметры:

  • Скорость автомобиля, от датчиков ABS
  • Обороты двигателя от датчика двигателя

После этого, на основании всех данных ЭБУ рассчитывает необходимое усилие (помощь) на руле, и подает на электродвигатель питание нужной полярности и величины. Собственно электрический двигатель начинает вращать либо вал руля, либо перемещать вал самой рейки.

Основные типы конструкции ЭУРА

Решил перенести устройство немного ниже, потому как здесь действительно есть что рассказать. Стоит отметить, что электрический двигатель на валу зачастую имеет паразитный момент инерции. Ротор электрического двигателя не может остановиться – мгновенно, потому как имеет свою массу, ему нужно адаптироваться, чтобы пойти в другую сторону, вот вам и инерция. В движении это проявляется дополнительным усилием, когда водитель решает резко сменить направление вращения руля. Поэтому конструкций ЭУРА сейчас достаточно много, около 4 типов, инженеры стремятся уйти от этих паразитных инерций:

  • Встроенный в рулевой вал (колонку). Если рассматривать саму рейку, то это обычная рулевая рейка, без каких-либо изменений. Сам двигатель находится в салоне и располагается на валу встроенным в рулевую колонку, это самая дешевая конструкция из всех электрических типов. Поэтому он так массово устанавливается на бюджетные модели автомобилей, в том числе на многие ВАЗ. Из положительных моментов не только цена, и простая конструкция рейки, но еще и то, что электрическая часть находится в салоне, а значит она менее подвержена температурным перепадам и влаги (снегу) из под колес, то есть живучесть увеличена. Минусами можно назвать то, что система снабжается червячным соединением, из-за этого возрастают потери на трение, информативность руля падает. ТО есть инерция + трение, настроить датчики невозможно! Это «бросается в глаза», особенно тех водителей, которые пересели с ГУРА.

  • Червячное соединение, встроенное в саму рулевую рейку. Это второй тип по простоте и цене конструкции. Как становится понятно, здесь используется червячное соединение (а это значит опять паразитные потери на трение) и электродвигатель который установлен в корпус самой рейки, то есть находится в подкапотном пространстве. Отличить можно по расширенному корпусу. Отрицательными моментами можно назвать еще то что все части находятся во внешней среде и по сути подвержены коррозии, радом влага, пыль, грязь снег и прочее. Также такая компоновка увеличивает цену ремонта и уменьшает удобство по эксплуатации. То есть вот так вот просто не подлезешь и не снимешь, нужно снимать всю рейку целиком. По управляемости она похожа на первый тип, то есть сравнить с ГУРОМ опять же сложно.

  • ЭУР с червячным приводом встроенный в рейку, но двухвальный. В свое время был очень популярен на ТОЙОТАХ, ЛЕКСУСАХ и некоторых немцах, например на ПАССАТЕ B Это технически сложная рейка, которая стоит очень не мало, также ее ремонт остаточно сложный и дорогой. Электромотор находится на противоположном конце от рулевого входного вала. Самая лейка имеет два отлива под опорные сухари. Что мы имеем – две зубчатые пары по краям рейки, одна идет от водительского вала (банально передает момент водитель, когда крутит руль), вторая идет от электрического двигателя, которую он толкает по средствам червячного механизма. ОЧЕНЬ СПОРНАЯ КОНСТРУКЦИЯ, потому как две «червяных пары», которые еще сильнее получают паразитные потери на трение, что пагубно влияет на информативность руля. Плюсами можно назвать только то что стуки у такой рейки могут очень долго не проявляться, потому как здесь есть две полноценных опоры с сухарями.

  • Электрический усилитель с винт-шариковой гайкой (соединением). Как отмечают эксперты, это самый правильный вид ЭУРА, по информативности и настройкам он приближен к ГУРУ (а иногда даже превосходит его). Электромотор встроен непосредственно в саму рейку, о чем свидетельствует цилиндрический корпус, не похожий на электрических собратьев. Принцип действия здесь немного другой – здесь нет привычного червячного соединения, электродвигатель «крутит» шариковую гайку, которая проходит через сам вал, соответственно перемещая его в ту или иную сторону. ЗДЕСЬ ПРАКТИЧЕСКИ НЕТ паразитных потерь на трение, а также инерции, благодаря иной конструкции ротора. Сейчас это самый востребованный вид ЭУРА, его устанавливают на ЛЕКСУСЫ, ТОЙОТЫ после 2005 годов выпуска, также на новые модели ФОРД и МАЗДА. Большим минусом такой конструкции является его ЦЕНА, она намного больше своих собратьев. Ремонт стоит больших денег из-за расходных материалов, а также из-за сложности конструкции.

Положительные моменты и возможности использования

Плюсов электрического усилителя руля достаточно много, как мне кажется, скоро почти все производители перейдут на такой тип, отказавшись полностью от гидравлики. А теперь по пунктам:

  • Экономичность. Электрический усилитель позволяет экономить от 0,5 до 0,8 литра на 100 км пути. Он не связан с двигателем жестким ремнем, а поэтому не отбирает от него мощность, а потребляет только тогда когда нужно. Например, на холостых оборотах он вообще не работает, тогда как ГУР постоянно связан в коленвалом.
  • Надежность. Здесь она выше, особенно если электродвигатель располагается в салоне автомобиля. Нет ни шлангов, ни жидкостей, ни прочих частей.
  • Обслуживание. Оно здесь практически не нужно! Не нужно менять через определенный пробег ATF жидкость в бачке, чтобы восстановить работоспособность.
  • Тишина работы. Если ГУР нахватавшись воздуха, может гудеть или шуметь, то с ЭУРОМ такое навряд ли случится. ДА и исправный узел работает намного тише.
  • Стоимость узла. Если брать в целом, особенно первый тип, то она ниже, чем у гидравлического собрата, однако ремонт зачастую намного выше, потому как меняются датчики или элементы целиком.
  • Программируемая работа. Если ГУР вы не сможете просто отключить, то вот с ЭУРОМ такое может запросто произойти, причем это можно запрограммировать. Например, при низких скоростях нам нужно большое усилие на руле, но при наборе скорости нам не нужно много усилий, по сути руль итак хорошо контролируется. Вот здесь программно может отключаться и электрически усилитель, опять же экономя топливо. ДА и во многих автомобилях есть копка принудительного отключения, это опять же плюс.

Если взять возможности, которые он дает, то они практически безграничны. Уже сейчас работают такие системы как стабилизация автомобиля при резком объезде препятствий, удержание в полосе, помощь при парковке. Нужно отметить, что ЭУР это шаг к автоматически пилотируемым машинам.

Негативные моменты

Они также есть и в принципе я их перечислил в этой статье, но сейчас немного повторюсь:

  • Уступающая информативность руля (гидравлика, пока точнее)
  • Электрические сбои в настройках. Может поехать датчик (руля или вала) и например, на стоянке выкручивать колеса в бок, тогда как должен держать прямо. Причем выровнять колеса достаточно сложно.
  • Сбои в движении. НА ранних версиях были аварии из-за блокировок или глюков ЭУРА
  • Электрическая составляющая. Как правило — не ремонтируется, а зачастую меняется, ПОТОМУ КАК, ОТ ЭТОГО ЗАВИСИТ ВАША БЕЗОПАСНОСТЬ. То есть не стоит «перепаивать» датчик положения руля или вала, ведь вы можете задать неверные параметры в схему. Лучше его поменять. Также меняется и полностью двигатель при выходе из строя, что недешево.
  • Не всегда нужен ремонт. Зачастую от большого пробега или от засорения, нужна просто калибровка датчиков, сами вы это не сделаете опять же нужно ехать на СТО. А если оно не чисто на руку, с вас могут взять как за ремонт.

Рулевая рейка с электроусилителем руля – НЕСОМНЕННО БУДУЩЕЕ, однако сейчас еще много сырых типов, которых гидроусилитель руля превосходит по многим параметрам.

Смотрим познавательное видео.

НА этом заканчиваю, думаю мой материал был вам полезен. Искренне ваш АВТОБЛОГГЕР.

avto-blogger.ru

Как работает и что такое электрогидроусилитель руля?

На смену гидроусилителям управления руля пришли более экономичные электрогидравлические усилители рулевого колеса. Их еще называют гибридными.

В работе электрогидравлического усилителя рулевого колеса используется такая же гидравлическая технология как и стандартном гидроусилителе, но давление обеспечивается не ременным приводом, а электродвигателем.

Электрогидроусилитель — это гидравлическая система включающая в себя следующие элементы.

Шестеренный насос, работающий от электродвигателя. Для его работы зажигание должно быть включено, а двигатель работал.

Распределитель управляет потоком жидкости в нужную полость цилиндра или на слив в бачок. Масло в распределителе должно быть чистым, этот узел очень чутко реагирует на загрязнение масла.

Гидроцилиндр распределяет силу давления в штоке и поршне, который посредством системы рычагов разворачивает колеса. Встраивается в рулевой механизм или размещается между кузовом и деталями рулевого привода.

Специальное масло, передающее усилие насоса гидроцилиндру. Находится в бачке с фильтром и щупом для проверки уровня.

Высоконапорные шланги позволяющие циркулировать маслу по гидравлической системе.

Работа электогидравлического усилителя на прямую зависит от скорости машины и скорости поворота руля. Датчики скорости поворота руля сообщают сигналы на блок управления усилителя, который определяет частоту вращения электромотора шестеренного насоса, а значит его производительность.

Устройство защиты исключает повторное включение гидроусилителя при неисправной системе. Блокировку можно снять выключив зажигание и повторно включив его. Делать это надо с интервалом в пятнадцать минут. Если, после этого блокировка не была снята, то возможно не исправна бортовая сеть. Можно попробовать произвести ремонт, если это не возможно, то стоит приобрести новый насос, он изготавливается в виде единого блока.

Электрогидроусилитель рулевого колеса, за счет применения электродвигателя, позволяет экономить топливо автомобиля. На автомобилях с установленными гидроусилителями рулевого колеса устанавливаются три варианта работы рулевого колеса: спортивный, комфортный и обычный. Выбрав один из них, водитель будет чувствовать себя на дороге уверенным и сможет в полной мере насладиться процессом вождения автомобиля.

avtovoprosi.ru

Гидроусилитель руля (ГУР) — устройство, принцип работы, недостатки

В последнее время, практически все автомобили комплектуются гидроусилителем рулевого управления. Гидроусилитель руля (ГУР) изначально был предназначен для грузовых автомобилей, а также многих всевозможных видов различной техники сельскохозяйственного назначения. В то время данное устройство было предназначено вовсе не для улучшения комфорта. Это связано с тем, что руль многих грузовых автомобилей практически невозможно повернуть без усилителя. Сейчас же он упрощает поворот колес и легковых автомобилей, уменьшая передаточное число механизма и диаметр рулевого колеса. Что же такое гидроусилитель руля и как он работает, а также рассмотрим его достоинства и недостатки.

Гидроусилитель — что это и зачем

Как вы уже поняли, изначально он создавался для упрощения поворота рулевого колеса на специальных автомобилях, где он затруднен в связи с большим передаточным числом рулевого механизма. Сейчас же это устройство успешно применяется практически на всех автомобилях, делая их маневреннее и отзывчивее на повороты руля.

Практика показала, что применение гидроусилителя сокращает количество оборотов руля и помогает избежать множества аварийных ситуаций, путем резкого маневра в противоположную сторону. Сделать это с обычным рулевым механизмом даже реечного типа достаточно проблематично.

Схема устройства ГУР

Всего существует два вида гидроусилителей рулевого механизма: стандартный и ЭГУР, который комплектуется специальным электронным блоком управления и электромагнитным клапаном. В целом их конструкция схожа и прекрасно впишется в любой рулевой механизм. Сейчас же, большая часть автомобилей комплектуется рулевой рейкой, поэтому рассмотрим устройство ГУР и ЭГУР на ее примере.

В состав основных частей гидроусилителя входят:

  1. Распределитель золотникового типа
  2. Специальный насос
  3. Бачок, в котором хранится рабочая жидкость
  4. Рабочий цилиндр
  5. Система шлангов патрубков для перемещения жидкости

ЭГУР же может дополнительно комплектуется датчиком скорости, электромагнитным клапаном и специальным блоком управления.

Рабочий цилиндр и распределитель устанавливаются на рулевую рейку и представляют с ним единое целое. Назначение насоса заключается в том, чтобы создать необходимое давление жидкости и приводится в движение при помощи ременной передачи от коленчатого вала двигателя.

Как работает усилитель рулевого управления + Видео

После запуска двигателя, масляный насос начинает вращаться и создает давление внутри системы. Если руль стоит прямо, то жидкость просто циркулирует по системе, минуя золотниковую часть устройства. Однако, после поворота руля в какую либо сторону, рулевой вал воздействует на специальный торсион, который открывает золотник в какую-либо сторону. Таким образом, в работу начинает входить одна из полостей рабочего цилиндра, что упрощает усилие, прилагаемое на руль, колеса начинают поворачиваться быстрее.

Как только руль выворачивается до упора, масло достигает пиковой величины давления, оказываемого на рабочий цилиндр. В этом случае, чтобы избежать повреждений, срабатывает специальный клапан, который открывается и выпускает всю рабочую жидкость в свободную циркуляцию внутри системы. После возврата руля в исходное положение, клапан запирается, и рабочий цилиндр давит уже в другую полость, делая поворот руля быстрее.

Отличие электрогидроусилителя состоит в том, что он оборудован системой, которая позволяет менять давление рабочей жидкости внутри системы в зависимости от скорости движения автомобиля. Это осуществляется при помощи датчика скорости, частоты вращения коленчатого вала или датчика угла поворота рулевого колеса. Такое новшество позволяет отключать ЭГУР при движении на большой скорости, чтобы избежать слишком резких маневров и сделать руль более информативнее на какие-либо отклонения. Когда скорость автомобиля равна нулю, или слишком мала, то ЭГУР начинает работать на полную силу, создавая максимально допустимое давление в системе. Контроллер же нужен для более плавного или резкого открытия клапанов в зависимости от скорости движения автомобиля.

Недостатки

Несмотря на все удобство, такое устройство имеет и ряд недостатков. Прежде всего, это ременная передача, которая отбирает у двигателя определенную величину мощности и некоторая часть его КПД затрачивается на приведение в действие насоса. Таким образом, ГУР увеличивает расход топлива автомобиля и снижает его мощность.

Кроме того, гидроусилитель нуждается в тщательном уходе, потому как его неожиданный отказ воспринимается водителем, как клин рулевого колеса. Понимая это не сразу, неопытные шоферы бросаются в панику и допускают случайные столкновения с определенными препятствиями. Прежде всего, нужно поддерживать постоянную затяжку хомутов гидросистемы, а, во-вторых, менять жидкость ГУР два раза в год и следить за состоянием гидронасоса.

Бачок с рабочей жидкостью должен быть обязательно заполнен ею до необходимого уровня, иначе давление будет слишком избыточным или недостаточным.

vipwash.ru

Электрогидроусилитель руля — Ford Focus 2

Grower

19 марта 2005

Электрогидроусилитель руля

Slamdunk

19 марта 2005

2

Из презентации…

Рулевое управление с
электрогидравлическим усилителем
(EHPAS)

Система EHPAS устанавливается на вариантах со
всеми двигателями, за исключением Duratec 1.4i
16V, 1.6i 16V и 1.6 Ti-VCT, и обеспечивает высокую
маневренность, точность управления и чувство
руля, которые ассоциируются с высшими в классе
характеристиками управляемости первой модели
Focus. Система EHPAS сочетает в себе
признанные преимущества системы HPAS с
повышенной топливной экономичностью.
На вариантах Trend и Ghia водитель может
выбирать одну из трех настроек рулевого
управления: Base («базовая»), Comfort («комфорт»)
и Sport («спортивная»). Это делается при помощи
меню, доступ к которому осуществляется
посредством рычага, расположенного с левой
стороны рулевой колонки.
Выбор различных настроек приводит к
уменьшению (Comfort) или увеличению (Sport)
усилия на рулевом колесе. Установка Comfort
полезна для водителей, которым приходится
много ездить по городу, часто маневрировать и
парковаться. Настройка Sport повышает
удовольствие от вождения, усиливая чувство руля,
особенно на извилистых дорогах, и является
идеальной для любителей активного вождения.

Rafayel

19 марта 2005

1

Я ориентировался в том числе и на эту штуку, когда выбирал 2-литровую машину.
На трассе, ИМХО, режим «Спорт» позволит четко чувствовать «ноль» и легко сохранять прямолинейное движение.
Вместе с круиз-контролем на трассе будешь отдыхать, если фуры не замучают…

vladimir_r

19 марта 2005

Rafayel
Не всё так радостно как ты думаешь
1 в положении спорт руль становиться тяжелее но информативности не добавляеться
2 в положении комфорт плохо становиться с информативностью
Стандарт как говорят тестировщики авторевю оптимальное

МИНУС ЭТОГО ЭЛЕКТРОГИДРОУСИЛИТЕЛЯ в том что он при быстром вращении «закусывает» руль (это есть и в мазде 3 и в новом вольво 40)

Rafayel

19 марта 2005

vladimir_r, все это знаю!
Но, во-первых, EHPAS бесплатно и по-любому идет к движку 2-литровому, во-вторых, даже если тяжелее, но с четким нолем — меня устроит. Информативность на прямой трассе менее важна ИМХО.
Это желание у меня еще после ВАЗ-21083 возникло — чуть отвлекся на трассе, машина уже на пол-полосы влево-вправо гуляет — и чувствительность в околонулевой зоне отсутствовала, и руль ну очень верткий .

Авторюшникам производительности может и не хватает. Но у меня таких режимов точно не будет, как у экспертов АР (они там зациклены на управляемости, сносах, заносах, им бы журнал F1 издавать), к тому же Форд обещал доработать систему.

Grower

19 марта 2005

А зачем добавлять гидроусилитель? На многих современных авто стоит просто электроусилитель руля.
А «гидро» — это усложнение конструкции + текущие и стучащие рейки через 4..6 лет эксплуатации.

AndrewAp

20 марта 2005

А разве проблему с закусыванием руля не исправили? Её же ещё в том году Подоржанский на тесте выявил… Неужели в ФМК не приняли к сведению?

Так будут его на 115 двигатель ставить? А то информация из разных источников противоречива.

в AMS написано, что только на 2 литровом и дизеле будет такая штукенция

X-ray

20 марта 2005

От себя лишь добавлю что электрогидроусилитель — это гидроусилитель с приводом насоса не от ремня, а от электродвигателя.

Беда всех электроусилителей- это закусываниеруля при очень быстром вращении, и информативность ниже чем у гидро — прочитайте любой тест.

Имхо, то что Форд оставил гидро — это благо , ведь все переходят на электро в основном для удешевления конструкции (сам узел изначально проще)

Да и еще — электрогидроусилитель — только для 2.0, на других просто старый добрый гидро.

По поводу надежности сего устройсва — у меня были и 12-ти летние машины с гидро и все там было ОК, только на жидкость не скупись и во время ее меняй.

SER21

27 сентября 2005

Не слушайте электроусилитель это норм штука реально удобная как на трассе так и в городе каждый может выбрать для себя оптимальный вариант

по сибе знаю у меня стоял на хонде

stilet

28 сентября 2005

-3

еще электрогидроусилитель не требует проверки уровня жидкости для него

LordVader

28 сентября 2005

2

цитата
еще электрогидроусилитель не требует проверки уровня жидкости для него

Раз уж присутствует слово «гидро», то жидкость там есть по-любому, а значит, и уровень её должен как-то контролироваться. Другое дело — пользователем, или сервисом.

m.musikhin

28 сентября 2005

вообще-то есть элктро усилитель (тойета и еще кучу у кого), электо-гидро (фф2 2л) и просто гидро
с электро усилителем действительно чувствуешь некоторую оторванность от дороги
а с эелектро-гидро я ничего подобного не почуствовал

немного об истории усилителей http://www.zr.ru/show_article.pl?ida=29340

Garik_spb

28 сентября 2005

Гидро в первую очередь это безопасность. для случаев внезапного разрыва колеса на скорости. Он не даст рулю выскользнуть из рук. Электро это дешовка и ставицца на дешовые авто скорее это называецца помогалка кручению баранки для старых бабулек
ГидроЭлектро… хм придет авто буду изучать что ето за мегадевайс.

Seruy

29 сентября 2005

А главное, электрогидро легче простого гидро, а гидро в свою очередь легче простого рулевого управления у ваза:).

HCc

29 сентября 2005

У нас на рабочей альмере (не последней модели) стоит электро, так там если стоять на месте и крутить рулем, обороты растут — вопрос экономичности : )

Ilia FF2 Ghia 1.6 115

24 марта 2006

AndrewAp
При не заведенном не работает. Видно блокировка в компе что бы аккамулятор не садил. А я так надеялся, что не приведи господь придется буксировать так будет работать… Увы

Antonio-str

24 марта 2006

Будем надеятся что на 1.8 (125) будет стоять ЭГУР

Odin AS

24 марта 2006

скорее всего именно так и будет, так как на 1,8 ТД тоже эл.гидро.руль. по мне так электро-мотор надежная вещь. Единственное что смущает то что он необслуживаемые, то есть типа супернадежный, странно это, хотелось бы уровень жидкости видеть.

Snegovick

24 марта 2006

Antonio-str
Нет Эгура не ждите, 1.8 125 л.с. им не комплектуется… так же как и задних дисковых тормозов… (но у вас они будут (IVD)

Dmitry Fedchin

25 марта 2006

[QUOTE=ZEWS,Sep 29 2005, 14:48] [QUOTE=Garik_spb,Sep 28 2005, 23:12] Гидро в первую очередь это безопасность. для случаев внезапного разрыва колеса на скорости. Он не даст рулю выскользнуть из рук. [/QUOTE]
Это ваши домыслы? Если нет, объясните плиз или ссылу на материал дайте.

И потом, если бы ЭГУР был дешёвкой для бабулек, то его бы ставили на амбиент 1,4 но никак не на 2,0 ГИЯ. Так что тут как раз наоборот. Получается что ГУР это дешёвка и старьё, а ЭГУР современная крутотень, доступная не всем (только владельцам 2,0)

araleng

25 марта 2006

2

ЭГУР — это классический ГУР с одним отличием: насос имеет привод от собственного электромотора, а не от коленвала двигателя. В теории это позволяет экономить топливо и увеличить ресурс, т.к. ГУР работает не постоянно, а только тогда, когда это необходимо.
Теперь как пользователь данного устройства поделюсь практическими наблюдениями. С точки зрения водителя никаких отличий от обычного ГУР не заметно. Что касается вышеприведенных теоритеческих выкладок, то проверить их на практике не представляется возможным.

Еще один теоритечиский момент. Отсутствие прямой связи с коленвалом позволяет расместить насос в любом месте моторного отсека, что удобно при его компоновке.

Magov

25 марта 2006

Dmitry Fedchin
ГУР — ГИДРО усилитель руля
ЭГУР — электро-ГИДРО усилитель руля
ЭУР- электро усилитель руля

ЭГУР — это модифицированный (улучшенный) ГУР.
ЭУР — это совсем другой девайс. Вот он то как раз и называется «дешевкой для бабулек». Принцип и механизм его работы сильно отличается от ГУРа и ЭГУРа.

Garik_spb

25 марта 2006

Dmitry Fedchin не путайте ЭГУР и ЭУР
для понимания сути…
ЭУР ставят на Калину и прочие маленькие бюджетные авто Это просто помогалка кручению руля. ЭУР не способен работать как демпфер. То есть при разрыве колеса на скорости он не дает никаких преимуществ, что он есть что его нет.
Классический ГУР не даст вырваться рулю из рук клапана в рейке не дадут быстро перетечь маслу из одной секции в другую и будет больше шансов удержать машину на прямой.

ЭГУР что на фокусе это классический ГУР с приводом от электродвигателя совмещает в себе все достоинства ГУРа + экономичность. А уровень масла в нем можно посмотреть, читайте инструкцию там написано!

fduche на моем 2,0 все прекрасно выбираецца и работает. Сборка 13ого марта 2006.

MAXICH

26 марта 2006

Cегодня поездил на ЭГУР,менял положения-прикольно!!! ЭГУР рулит!!!

Dr_Davidoff

26 марта 2006

fduche
Выбор режима ЭГУР происходит при включеном двигателе и только на стоящем автомобиле.

ЭГУР прикольная штука. Если не заводить двигло и несколько раз повертеть рулем, усилие падает до минимума. Удобно кода толкаешь.

SStorm

26 марта 2006

Так и не понял:на моем 1,6/115 что будет?
В салоне вроде обещали гидроусилитель.

ffclub.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
