Замена заднего ступичного подшипника на ВАЗ-2110

Содержание статьи


Ступичный подшипник является одним из важных компонентов ходовой части автомобиля. Рано или поздно перед каждым автовладельцем встает вопрос о необходимости замены этого элемента по причине его выхода из строя или окончания эксплуатационного ресурса. Следует разобраться, как диагностировать неисправность заднего подшипника ступицы на ВАЗ-2110 и правильно заменить его.

Производитель рекомендует менять эти детали каждые 100 тыс. километров, пройденных автомобилем, но лишь в редких случаях они расходуют свой ресурс полностью. Гораздо чаще они приходят в неисправное состояние примерно в 1,5-2 раза быстрее. Во многом скорость износа зависит от дорожных условий, в которых эксплуатируется машина, а также от манеры вождения ее хозяина. Естественно, что очень многое зависит и от качества самого подшипника.

Признаки неисправности

Ступичный подшипник обладает большим запасом прочности, но поскольку нагрузки, постоянно испытываемые им при движении, очень велики, рано или поздно он изнашивается до такой степени, что теряет работоспособность. Затягивать с заменой неисправного ступичного подшипника не следует, так как это грозит тем, что он развалится во время движения. Это неминуемо приведет к мгновенной блокировке колеса, что при движении на достаточно большой скорости очень часто становится причиной серьезной аварии.

Если даже повезет не попасть в ДТП, эксплуатация машины с нерабочим подшипником ступицы постепенно приведет к выходу из строя всей стойки, а ее замена – процесс куда более сложный и дорогой.

О неисправном состоянии ступичного подшипника можно судить по появлению посторонних звуков во время движения – стуков или гудения со стороны, где расположена неисправная деталь, которые через некоторое время, если не принять никаких мер, переходят в вибрацию, отдающую и в руль, и в кузовную часть. Этот признак уже таит серьезную угрозу – если дело дошло до вибрации, в течение ближайшего времени можно ожидать развала «убитого» подшипника со всеми связанными с этим проблемами.

Порядок диагностики

Самостоятельная проверка ступичного подшипника производится в следующем порядке. Следует, по очереди поддомкрачивая левую и правую сторону транспортного средства, раскручивать колеса.

Найдя колесо, издающее гул при вращении, его следует покачать в разных направлениях. Как правило, быстро обнаруживается люфт. В некоторых случаях это вызвано слабо затянутой гайкой ступицы. Чтобы исключить такой возможности, ее следует подтянуть при помощи динамометрического ключа и законтрить. Если люфт и посторонние шумы не исчезли – ступичный подшипник следует заменить.

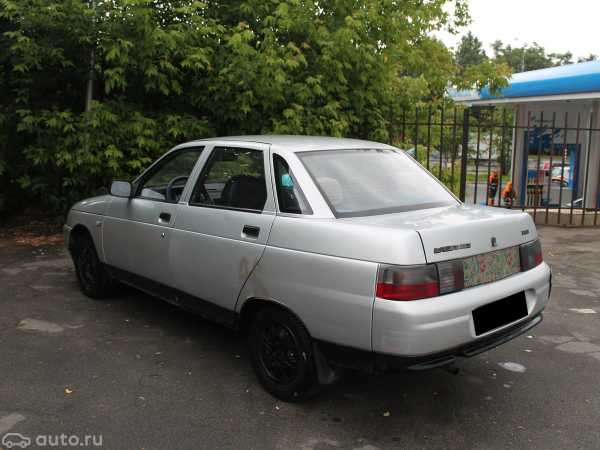

Поскольку ВАЗ-2110 с производства уже довольно давно снят, находиться на гарантии он не может. Не оснащен этот автомобиль и слишком сложной электроникой, в отличие от многих иномарок. Поэтому, обладая нужным инструментом и некоторыми навыками, заменить ступичный подшипник на «десятке» можно и самостоятельно.

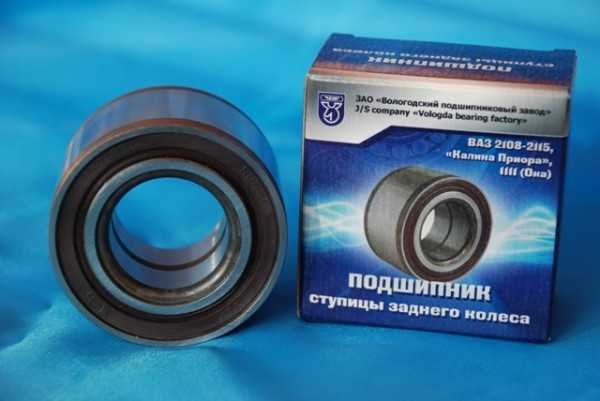

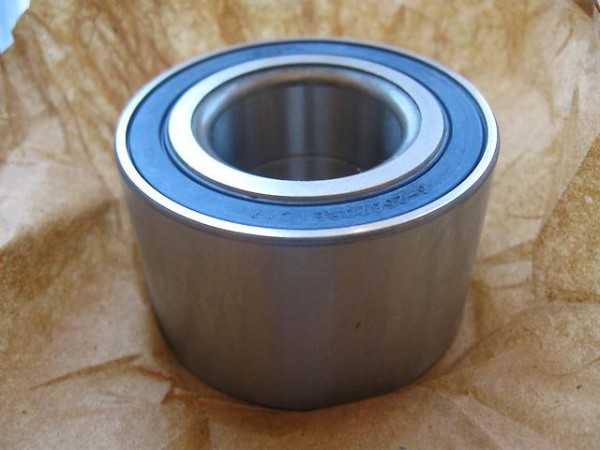

Выбор новой детали

Купить новый ступичный подшипник сейчас не составляет никаких трудностей, но, поскольку выбор любых деталей очень богат, определиться с производителем бывает нелегко. Можно посоветовать отдать предпочтение элементу, произведенному на территории России. Качество подшипников, произведенных в Китае, уступает отечественным, и от их покупки следует воздержаться.

Порядок замены

Следует учесть, что гайка ступицы затянута очень туго, и сдвинуть ее с места тяжело. Чтобы облегчить эту задачу, можно использовать в качестве рычага металлическую трубу. Также могут пригодиться зубило и монтировка – лучше держать их поблизости. Очень хорошо, если производить самостоятельную замену этого элемента в первый раз поможет опытный автомобилист.

Выполняется эта процедура в следующем порядке. В первую очередь автомобиль следует поставить в гараж, оборудованный смотровой ямой. Если такой возможности нет, то нужно найти ровную площадку для производства ремонтных работ. Затем рычагом КПП включить первую передачу, а под передние колеса поставить противооткатные упоры (подойдут и обычные кирпичи). Сделав это, при помощи ключа-«баллонника» следует несколько ослабить колесные болты и приподнять сторону, на которой будет меняться ступичный подшипник, домкратом.

Затем крепежные болты выкручиваются до конца, и колесо снимается с оси. Отворачиваются направляющие штифты, и тормозной барабан снимается.

Если не получается сделать это сразу, следует взять молоток и, прикладывая к барабану небольшую дощечку, обстучать его по окружности.



Если обстукивание не дало результата, можно попробовать завернуть штифты на свое место – иногда барабан после этого отходит. В случае, если все методы оказались неэффективными, деталь нужно демонтировать при помощи съемника, однако при этом существует серьезный риск его повреждения. Если такое случится, тормозной барабан также потребуется заменить на новый.

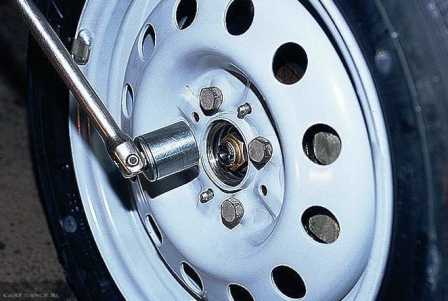

Ступичная гайка откручивается при помощи торцевого ключа и (при необходимости) металлической трубы.

Гайка ступицы снимается с цапфы при помощи съемника

Можно попробовать снять ступицу и без съемника. Для этого нужно снятое колесо вновь поставить на место, а затем резко дернуть (но не нужно слишком усердствовать, иначе автомобиль сорвется с домкрата)

В случае удачи подшипник снимается вместе с внутренним кольцом. Если же оно осталось на месте, то с целью его демонтажа нужно воспользоваться маленьким съемником.

Если кольцо застряло, то его нужно сдвинуть при помощи зубила и монтировки, после чего воспользоваться стяжным съемником.

Стопорное кольцо снимается при помощи специальных щипцов или же плоскогубцев, после чего сбивается пыльник (его можно не снимать, если подшипник будет демонтироваться методом выбивания).

Затем подшипник выпрессовывается (или же попросту выбивается).

Старый смазочный материал следует удалить, заложив на его место новый. Затем производится запрессовка нового подшипника (по правилам это положено делать при помощи съемника, но в случае его отсутствия подойдет и наружная обойма заменяемого элемента).



Произвести запрессовку можно и при помощи тисков, но пытаться облегчить работу, забив подшипник молотком, нельзя ни в коем случае, иначе он будет попросту разбит.

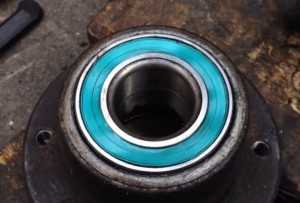

Запрессовывать подшипник нужно до тех пор, пока не будет виден паз, который предназначен для стопорного кольца.

При запрессовке нужно соблюдать аккуратность, чтобы случайно не повредить пыльник. Стопорное кольцо устанавливается на место плоскогубцами или съемником.



Ступица и внутреннее кольцо ставятся на свое место.

Надевается шайба.

После этого наживляется гайка…

… и затягивается динамометрическим ключом на 20-22 кгс/м. Буртик гайки следует замять, чтобы избежать ее самопроизвольного откручивания.

Тормозной барабан и колесо ставятся на штатные места.

Процедура замены ступичного подшипника завершена. При четком выполнении всех этапов и наличии необходимого инструмента эта работа занимает не более полутора часов.



miravto24.ru

Как заменить подшипник задней ступицы в гараже?

При появлении нехарактерных для исправного автомобиля звуков и шумов обязательно следует искать источник их происхождения. Если шум, появляющийся в движении, исходит от задних колёс и меняет свою тональность при выполнении маневров, то необходима замена подшипника задней ступицы.

Проверка подшипника и подготовка к ремонту

Замена заднего подшипника

В справочной автолитературе можно найти информацию о том, какой ресурс имеют некоторые детали автомобиля. Для подшипников ходовой части срок жизни составляет примерно 100 тыс. км. Число это весьма условно.

На продолжительность использования ступичных подшипников могут повлиять такие факторы, как:

  • интенсивность использования автомобиля и стиль вождения;
  • состояние дорожного полотна в регионе использования авто;
  • качество установленных ранее деталей;
  • частая перевозка грузов, неравномерное распределение грузов, перегруз, использование прицепа.

В отличии от ступицы передних колес, с задними чаще приходится сталкиваться с тем, что необходимость замены подшипника ступицы возникает гораздо раньше, чем это ожидает автолюбитель. Учитывая, что подавляющее большинство автомобилей, которые выпускает отечественный и зарубежный автопром, имеют передний привод, следует рассмотреть вопросы диагностики и ремонта ступичного узла задних колёс именно таких авто.

Появление характерного шума от задних колёс в движении – это лишь первый признак, указывающий на износ подшипников. Для начала работ необходимо убедиться в правильности поставленного «диагноза». Задние колёса следует поочерёдно вывесить, приподняв угол кузова домкратом.

Колесо необходимо раскрутить и послушать звук, который от него исходит в свободном вращении. Изношенный подшипник будет издавать характерный шум вместо тихого хода. Кроме этого можно взять двумя руками колесо с разных сторон и проверить осевой люфт, дёргая его, то правой, то левой рукой.

Если замена подшипника задней ступицы неизбежна, необходимо подготовить орудия труда:

  • домкрат;
  • комплект ключей для авторемонта;
  • ветошь, смазочные материалы, WD-40;
  • верстак с тисками;
  • специальные или кустарно изготовленные съёмники.

Новый подшипник упущен из списка умышленно, так как его покупку следует производить после демонтажа старого. Иногда после разборки узла возникает необходимость заменить подшипник вместе со ступицей или цапфой.

Как заменить подшипник задней ступицы самостоятельно

Замена подшипника задней ступицы ВАЗ

Любая работа в гараже начинается с облачения в спецодежду, освобождения места ремонта от ненужных предметов и обустройства освещения. Далее всё достаточно просто.

Необходимо следовать следующему алгоритму:

  • КПП автомобиля ставится на первую передачу, передние колёса фиксируются «башмаками»;

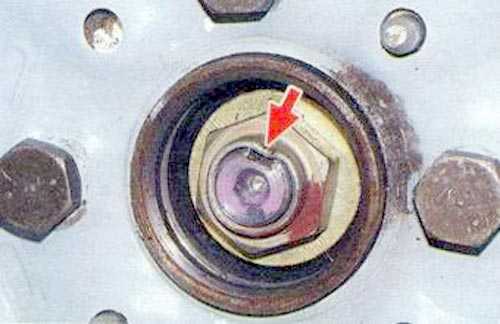

  • снимается защитный колпачок ступицы и с помощью керна отгибается вмятина на бортике гайки;
  • торцевыми ключами срываются гайка ступицы и болты колеса;
  • колесо вывешивается поднятием угла кузова домкратом;
  • откручивается и снимается колесо;
  • ввинчиванием болтов в съёмные отверстия или с помощью ударов через деревянную проставку снимается тормозной барабан;
  • откручивается гайка ступицы;
  • ступица снимается с полуоси (если ступица очень легко снимается с полуоси шкворня, то это может указывать на сильные износ посадочного места. Возможно, понадобится замена шкворня.). Для того, чтобы быстро снять ступицу можно прикрутить к ней колесо и дёрнуть его двумя руками или воспользоваться специальным съёмником;
  • из ступицы извлекается стопорное кольцо и сальник;
  • с помощью подходящего по диаметру отрезка трубы из ступицы выбивается подшипник;
  • ступицу и полуось шкворня следует очистить от грязи, старой смазки, следов коррозии, посадочное место для обойм подшипника смазать.

На этом этапе разборка ступичного узла заканчивается. Проделав операцию впервые, даже неопытный автолюбитель сможет выучить, как заменить подшипник задней ступицы своими руками. В этом действительно нет ничего сложного.

Установка нового подшипника

Для того, чтобы автомобиль смог снова ездить, следует закончить работы и выполнить следующие технологические операции:

  • впрессовывается новый подшипник в ступицу (не вбивается!). Для этого можно использовать тиски или длинный болт с шайбами большого размера. Для окончательной посадки подшипника можно использовать проставку из старой обоймы подшипника;
  • новый сальник устанавливается на своё место также с помощью пресса или лёгкими ударами молотка через деревянную рейку. При установке подшипника и сальника необходимо следить за равномерностью их погружения, не допускать перекосов;
  • ступица в сборе устанавливается на полуось цапфы. Внутренняя обойма подшипника ступицы ставится на место с помощью нанесения лёгких ударов молотка по отрезку трубы, внутренний диаметр которого чуть больше диаметра полуоси;
  • закручивается (туго) гайка ступицы. Бортик гайки загибается в паз, распложенный на полуоси, устанавливается защитный колпачок;
  • ставится на место тормозной барабан;
  • прикручивается колесо;
  • проверяется вращение колеса на новом подшипнике;
  • автомобиль снимается с домкрата.

Как видно из описания, особой сложности смена подшипников не имеет, что позволяет автовладельцам выполнять эту манипуляцию самостоятельно, сэкономив деньги на посещении автосервиса.

cartore.ru

Замена заднего подшипника ступицы ваз 2110 своими руками

Задняя ступица с осью и подшипник

Как правило, замена заднего подшипника ступицы ваз 2110 проводится не так уж часто. Срок эксплуатации должен равняться сравнительно большому пробегу (как минимум 100 тыс. км).
Но из-за состояния современных дорог этот срок существенно сокращается, в результате потребуется ранняя замена подшипника задней ступицы ваз 2110.

Когда требуется замена детали

Замена подшипников задней ступицы ваз 2110

Если слышится шум, гул или «вой» сзади, который значительно нарастает на поворотах, это говорит о том, что пришло время проверить задние ступицы.
Современные методы проверки достаточно просты:

  • застопорив колесо по диагонали – противоположно от места поддомкрачивания, нужно вывесить два задних колеса поочерёдно.

Примечание! Почему каждое отдельно? Зачастую допускаются ошибки с выявлением стороны шума, помимо этого часто возникает необходимость замены сразу двух подшипников.

  • приподнятое колесо нужно максимально раскрутить. Если будут слышаться посторонние звуки, схожи с гулом, в любом случае не обойтись без замены детали;

Замена заднего ступичного подшипника ваз 2110

  • если  всё-таки есть некоторые сомнения, можно просмотреть поперечный люфт. Колесо нужно взять за края и покатать его от себя – к себе.
    При негодном подшипнике почувствуется движение колеса на его оси.

Сегодня в магазинах реализуют отдельные подшипники и собранные ступицы. На самом деле нет никакого смысла покупать собранный узел (за исключением индивидуальных случаев), поскольку заменить подшипник не так сложно, как сразу кажется.

Детальная инструкция замены заднего подшипника ступицы

Замена задних ступичных подшипников ваз 2110

 Итак:

  • Автомобиль стопорится спереди.
  • Срываются болты колёс.
  • Срывается гайка по центру ступицы, при этом нужно предварительно снять колпачок.
  • Необходимая сторона поддомкрачивается, выставляются «козелки».
  • Колесо снимается.
  • Место для установки дискового тормоза заливается WD-40 либо прочими специальными жидкостями.

Примечание! В этой ситуации можно использовать солярку или любую тормозную жидкость.

  • Отворачиваются направляющие болты, которые рекомендуется сначала обстучать молотком.

Замена подшипника ступицы заднего колеса ваз 2110

  • Аккуратно снимается тормозной барабан. При затруднительном съёме требуется вкрутить специальные болты в резьбу на этом барабане, делается натяжка и несильно подбивается молотком.
    Обычно такие меры дают положительные результаты.

Примечание! Можно купить специализированные съёмники барабанов, но это последний вариант тогда, когда не получается ничего сделать своими силами.

  • Центральная гайка полностью отворачивается. Конечно, её можно открутить сразу и снять ступицу, колесо и барабан вместе, но в этом случае будет высокий риск нарушения тормозных колодок.

Задний ступичный подшипник ваз 2110

  • Ступица стягивается. При остатке на оси одной из обойм подшипника, нужно отодвинуть её с места при помощи съёмника или заточенных зубил.
  • Ось осматривается на присутствие следов от проворачивания подшипника, при наличие таких следов потребуется замена ступицы в сборном виде.
  • Оценивается цилиндр тормозной на предмет протекания, а колодки – на предмет износа.
  • Стопорное кольцо снимается со ступицы при помощи круглогубцев или отвёрток.
  • Кромка обязательно очищается от ржавчины, после этого её нужно смочить WD-40 либо подобной жидкостью, которая окажется под рукой.

Ваз 2110 задний подшипник ступицы

  • Есть три способа выпрессовки подшипника: при помощи специального пресса, съёмника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но ему отдают предпочтение большинство мастеров на СТО, поэтому рассмотрим его более детально.

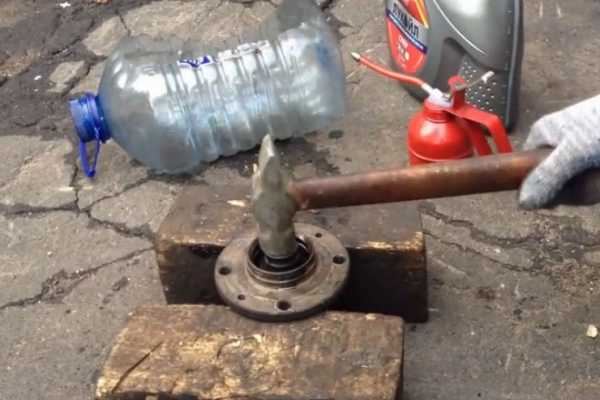

  • Ступицу надёжно устанавливают на твёрдую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник со своего места. После этого ступицу устанавливают на тиски.

Примечание! Должен обеспечиваться упор для детали и место для отскакивания подшипника.

  • Делается ещё пара ударов, после чего подшипник выходит.

Ваз 2110 подшипник задней ступицы

  • Посадочную плоскость для подшипника нужно тщательно осмотреть, зачистить наждачной бумагой существующую ржавчину и смазать простым моторным маслом.
  • Приобретённый подшипник требуется скрутить при помощи подобранного болта через шайбу, которую нужно подбирать в соответствии с внутренними обоймами. Поскольку подшипники двухрядные, при установке их придётся разбирать.
  • Ступица устанавливается на твёрдой поверхности.
  • Наверх устанавливается скрученный подшипник, только сначала нужно смазать его устанавливаемую плоскость маслом.
  • Пол килограммовым молотком слегка выравнивают элемент в плоскости.
  • Берётся подходящая оправка, к примеру, монтировка, которой ударяют по детали для запрессовки подшипника.

Марка подшипник задней ступицы ваз 2110

Примечание! Главное, нельзя наносить сильные удары, поскольку запрессовка будет неровной.

  • Когда подшипник пройдёт примерно половину пути, можно делать удары сильнее.
  • Доходя до срезанной части ступицы, нужно использовать старую обойму в качестве оправки.

Легко заменить подшипник задней ступицы

Примечание! Нельзя наносить сильных ударов, так как это высокоуглеродистый металл, который может лопнуть.

  • Добивать нужно до упора, после чего устанавливается стопор, если не получается нормально установить последний элемент, то, вероятнее всего, подшипник был добит не до конца.

Примечание! Стопор должен без затруднений пружинить в пазе.

Порядок сборки подшипника

 Итак:

  • Теперь пришло время сборки, ступица одевается на ось, при этом нужно извлечь болт, используемый для стяжки обоймы.

Ступичный подшипник сзади

  • Центральную гайку максимально закручивают и подтягивают. В данном случае подразумевается установка новой гайки.
    Также ставим упорную шайбу.
  • Надевается и прикручивается снятый ранее тормозной барабан с колесом.
  • Оценивается вращение, если нет никаких шумов, тогда все действия были выполнены правильно. Машина снимается с домкрата.
  • Колесо с центральной гайкой затягиваются.
  • Закрываются гайки ступицы и надёжно затягиваются колеса.

Окончательная затяжка гаек колеса

Для лучшего разъяснения процесса рекомендуется посмотреть видео. Поможет также фото, как промер наглядного пособия.
При помощи пошаговой инструкции можно быстро и легко осуществить замену заднего подшипника ступицы своими руками, не затрачивая средства на ремонт в СТО. Делая все, как того требует инструкция, можно даже неплохо сэкономить, ведь цена на ремонт в данном случае будет значительно ниже.
Так же на нашем ресурсе Вы можете узнать о замене переднего подшипника ступицы.

masteravaza.ru

Замена заднего ступичного подшипника на ВАЗ-2112: фото, видео

Подшипник на задней ступице ВАЗ-2112 деталь достаточно надёжная и выходит из строя достаточно редко. Однако, по истечении 100 000 километров пробега, подобная проблема может встречаться. Чаще всего это происходит из-за низкого качества наших дорог, когда его просто разбивает о частые контакты с неровным дорожным полотном.

На видео показан процесс замены задней ступицы на ВАЗ-2112.

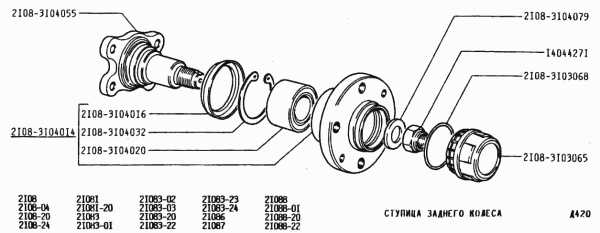

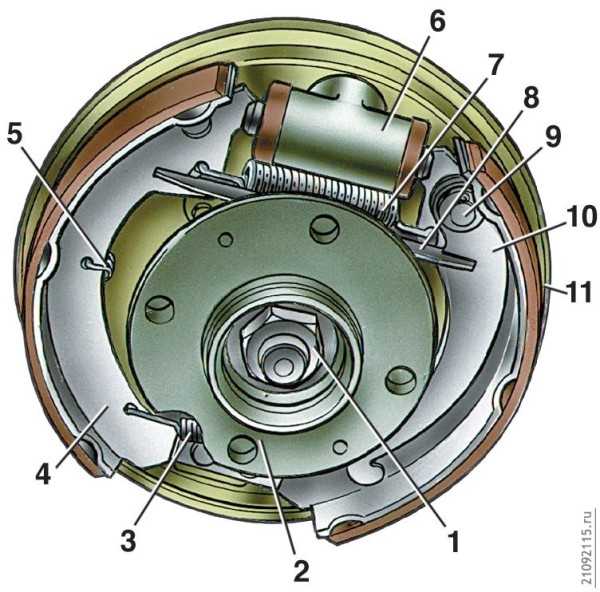

Устройство ступицы

Симптомы неисправности

Если во время движения на автомобиле с задней его части раздаётся гул и своеобразный вой, нарастающий на поворотах, это будет говорить о том, что подшипник неисправен.

Способы проверки подшипника

  • Поочерёдно вывесив каждое колесо на домкрате, раскручиваем его максимально сильно. И если во время таких манипуляций будет слышен шум и гул – это неисправный подшипник.
  • Колёса стоит вывешивать по очереди, так как при определении стороны шума может возникнуть спор, а случается и так, что замена требуется сразу двум подшипникам.
  • Ещё один способ, определяющий износ подшипников – это на вывешенном колесе, проверяем его поперечный люфт. Берём его за края и качаем от себя к себе. Если подшипник неисправен, то будет чувствоваться движение колеса на оси.

Смазка вышла. Вместо неё ржавое подобие. Не удивительно, что подшипник выл

Несмотря на то, что некоторые модели подшипников сегодня можно купить сразу в сборе со ступицей, делать этого не стоит. Так как купить отдельно подшипник и провести его замену своими руками не составит никакого труда. Ниже мы опишем подробно этот процесс.

Пошаговый порядок замены заднего подшипника на ВАЗ-2112

Перед тем как приступить к работе, необходимо обеспечить автомобилю стоянку на ровной поверхности, позаботиться о том, что ручной тормоз выключен, под передние колеса подставить противооткатные упоры, а рычаг переключения коробки передач зафиксировать в положении «1».

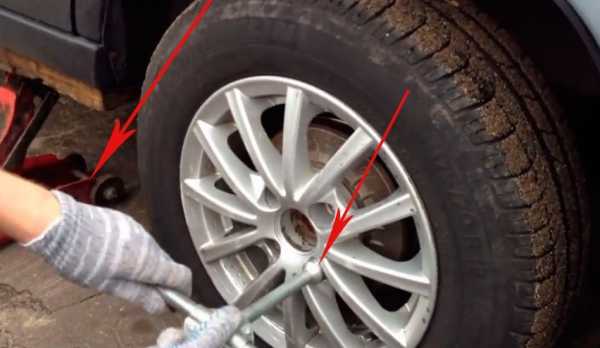

  1. Первым делом срываем болты на том, колесе где неисправен подшипник, либо на двух колесах, также срываем гайку фиксации ступицы колеса.

    Приложив усилие болт поддастся.

  2. Далее поднимаем автомобиль на домкрате, откручиваем все болты до конца и снимаем колесо.

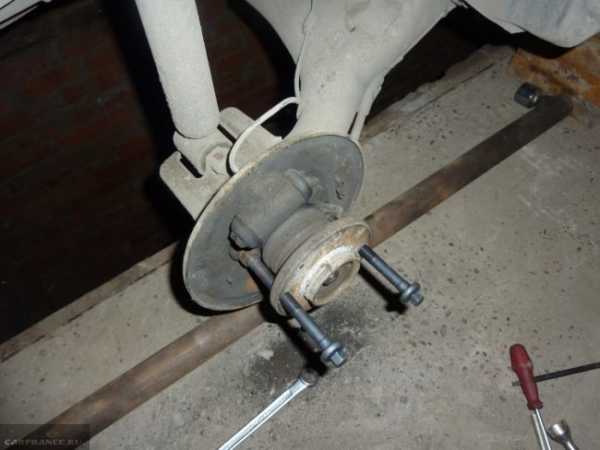

  3. Следующим шагом будет снятие тормозного барабана, и для того чтобы его демонтировать, необходимо закрутить направляющие колеса в резьбу на барабане, а затем произвести небольшие постукивания по корпусу молотком. Как правило, благодаря таким манипуляциям барабан быстро поддаётся и слетает с посадочного места.

Конечно в магазинах можно купить и специальные съёмники для барабанов, но мы считаем, что это лишняя трата денег.

  1. Когда барабан снят, нет необходимости в демонтаже тормозных механизмов, поэтому соблюдайте осторожность при проведении работ около них.

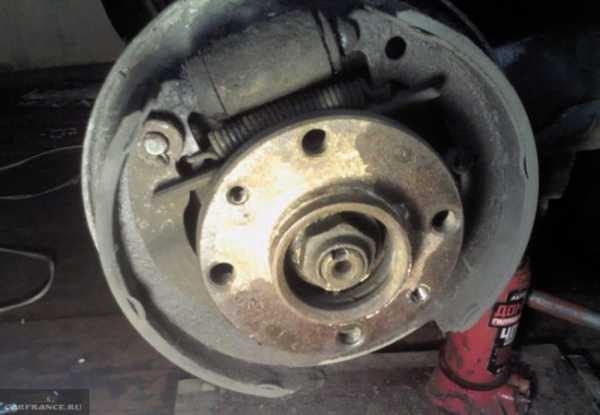

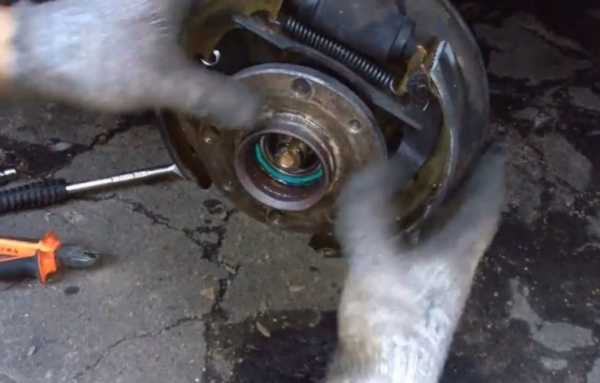

    Без тормозного барабана

  2. Следующим шагом откручиваем до конца гайку ступицы и убираем её в сторону.

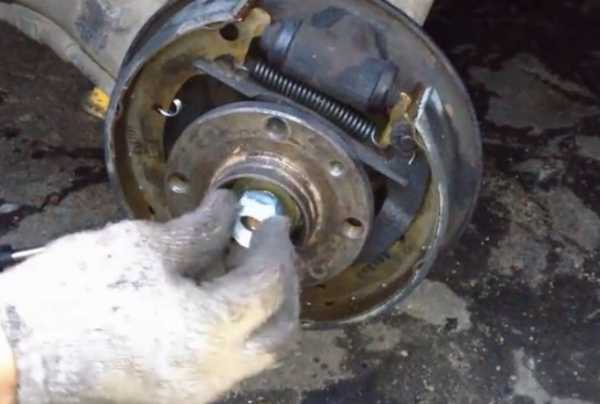

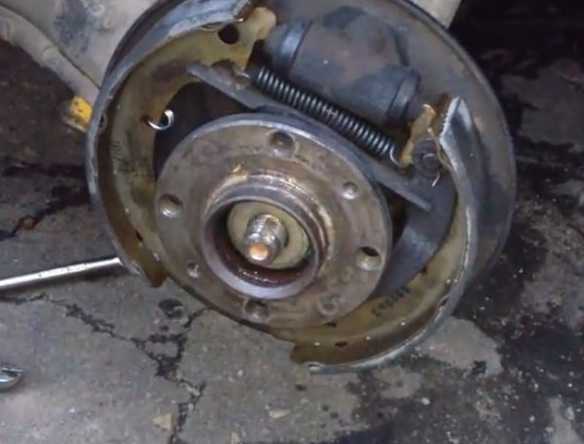

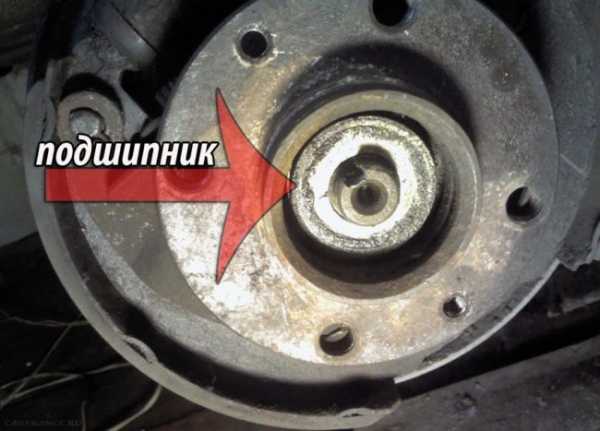

    Гайка ступицы снята, видно подшипник

  3. Производим осмотр оси ступицы на наличие следов от работы сломанного подшипника, и при их выявлении придётся провести полную замену задней ступицы.

    Осмотр и диагностика ступицы

  4. Также осматриваем на предмет подтёков тормозной цилиндр, и износ тормозных колодок.
  5. Далее, при помощи специального съёмника, а в его отсутствие при помощи «монтажек», либо двух вкрученных болтов демонтируем ступицу с цапфы.

    Обратите внимание, что при таком способе демонтажа ступицы, все тормозные элементы демонтированы

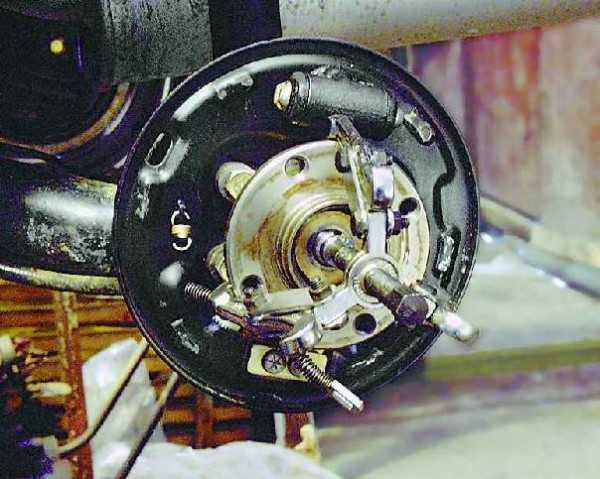

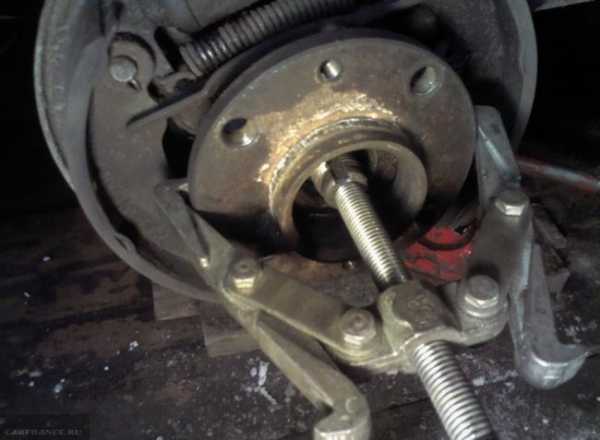

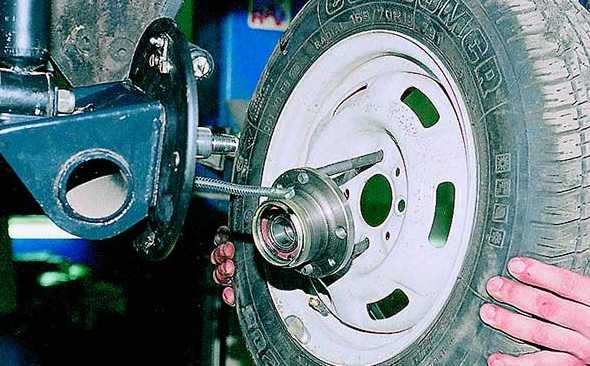

    Снятие задней ступицы при помощи съёмника

Два развития событий

Дальше возможно два вида развития событий:

  1. Всё прошло успешно, ступица сошла легко, и на цапфе не осталось внутреннего кольца подшипников. В этом случае, переходим к демонтажу подшипника из ступицы и запрессовываем его обратно.

    Подшипник демонтировался успешно.

  2. В этом случае выглядит не всё так гладко, и внутренне кольцо подшипника прикипело и осталось на цапфе. И для того, чтобы демонтировать его, придётся снять тормозные колодки, освободив их от фиксации пружинами, а затем, когда ничего не мешает, воспользовавшись молотком и зубилом сбиваем кольцо с места фиксации.

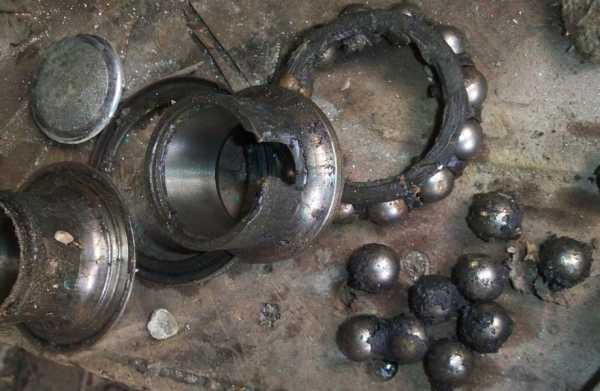

    Прикипевший подшипник просто разобран

Процесс демонтажа подшипника со ступицы
  1. Перед тем как приступить к демонтажу подшипника, снимаем стопорное кольцо при помощи круглогубцев или пассатижей.

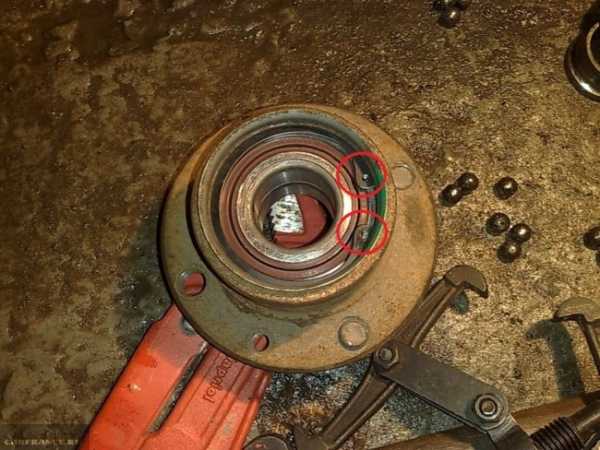

    Усы стопорного кольца отмечены маркером.

  2. Далее обрабатываем всю поверхность при помощи WD-40 обращая внимания на то, чтобы смазка проникла во все соединения.
  3. Затем очищаем всё от видимой ржавчины и приступаем к выпрессовке подшипника.

Существует три способа, при помощи которых можно достать подшипник:

  • При помощи пресса.
  • При помощи съёмника.
  • И при помощи тяжёлого молотка.

Если в первых двух случаях всё достаточно понятно, то более подробно разберём последний.

  1. Фиксируем ступицу в тисках или на твёрдой поверхности, зажимаем её и обеспечиваем ей неподвижное состояние.
  2. Нанося не сильные удары по оправке присоединённые к подшипнику, смещаем его с места фиксации.

    Выколотка готова

  3. Продолжаем такие удары, окончательно выбиваем его со ступицы.

    Молоток такого типа вполне подойдёт

  4. Когда посадочное место на ступице освобождено, осматриваем его, очищаем при помощи наждачной бумаги и смазываем моторным маслом.

Установка подшипника в ступицу

  1. Когда новый подшипник готов к установке, примеряем его на новое место, смазываем корпус маслом и накладываем подходящую по размеру оправку.

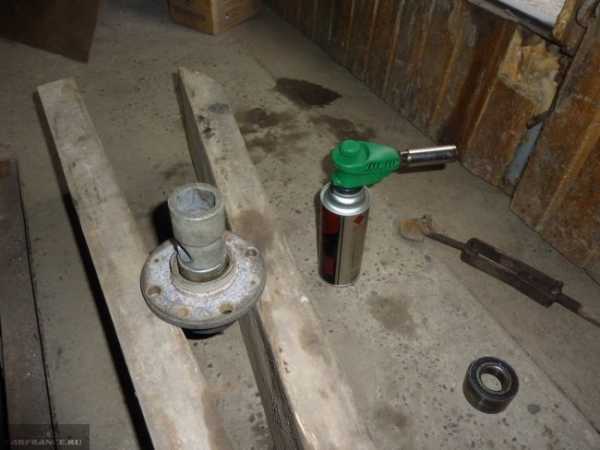

    Можно разогреть корпус ступицы, металл расширяется и подшипник можно попробовать установить рукой

  2. При помощи молотка выравниваем подшипник на месте запрессовки, нанося небольшие удары по его корпусу.
  3. Когда он ровно запрессован в основании ступицы, продолжаем наносить удары до тех пор, пока подшипник полностью не зайдёт в корпус ступицы.

Обратите внимание, что наносить сильные удары всё-таки не следует, так как от них корпус подшипников можно просто сломать, а сама запрессовка может стать неровной.

  1. Когда подшипник дошёл до самого конца, устанавливаем старое, либо новое стопорное кольцо. При этом зайти в пазы оно должно без каких-либо затруднений.

Монтаж ступицы и тормозного барабана (собираем всё обратно)

Когда всё собрано, осталось лишь установить ступицу на место.

  1. Одеваем её на ось и как можно дальше монтируем её.
  2. Взяв новую гайку оси задней ступицы, накручиваем её и подтягиваем. Не забываем законтрагаить её.
  3. Устанавливаем упорную шайбу.

    Собираем ступицу обратно

  4. Монтируем ранее снятый тормозной барабан колесо и затягиваем все болты.
  5. Когда колесо установлено, можно продиагностировать проделанную работу на состояние подшипника ступицы вышеописанным способом.

Выводы

На этом процесс замены подшипника задней ступицы можно считать выполненным. Делая всё точно по этой инструкции, можно не только сэкономить, но и получить достаточно опыта по осуществлению таких работ.

carfrance.ru

Ваз 2109: меняем подшипники задней ступицы своими руками

Подшипник задней ступицы

На Ваз 2109 подшипники задней ступицы играют важную роль и без них ни о какой нормальном функционировании автомобиля и думать не стоит. На Ваз 21093 подшипники задней ступицы со временем выходят из строя и тогда нужна бывает их замена, которая может быть спокойно проведена своими силами.
Об этом и пойдет речь в статье, написанной специально для водителей-новичков.

Основные причины выхода из строя подшипников задних ступиц и признаки

Замена ступичного подшипника Ваз 2109

Как правило, основные причины выхода из строя подшипников заключаются в следующем:

  • нарушилась герметичность уплотнения, вследствие чего утекла смазка;
  • повредились дорожки и тела качения;
  • неправильно отрегулирован был при установке зазор.

Правила установки подшипников

Замена ступичного подшипника на Ваз 2109

Они довольно просты:

  • Нельзя ни в коем случае допустить, чтобы усилия, прилагаемые при запрессовывании подшипника, передавались через тела качения. Поэтому нужно обязательно использовать специальные оправки или обоймы старых подшипников.

Примечание. При запрессовывании подшипника в ступицу следует усилие направлять посредством оправки на наружное кольцо. В том случае, если нужно подшипник устанавливать на ось, то усилие опять же через обойму, передавать уже на внутреннее кольцо.

Использовать в процессе установки новых подшипников острые предметы запрещено. Так можно легко повредить уплотнительный материал подшипника, что приведет к пустой трате времени.
Ведь через некоторое время незащищенный подшипник потеряет смазку и выйдет из строя.

Признаки неисправности

Шум – это основной признак того, что подшипники задних ступиц вышли из строя. Шуму обычно предшествует гул, который могут услышать опытные водители.
Этот самый гул и даст возможность своевременно определить неисправность подшипника. На таком подшипнике еще можно некоторое время ездить, но как знать, где он «умрет».
Поэтому опытный водитель никогда не будет тянуть: заметив гул, он сразу же примется менять старый и неисправный подшипник.

Замена ступичные подшипники Ваз 2109

Определить, какой именно подшипник гудит или шумит нелегко. Звук может распространяться по всему кузову автомобиля довольно быстро.
Ощущения в этом случае могут быть ошибочными, ведь гул, идущий с правой стороны автомобиля, может свидетельствовать о неисправности левого подшипника и наоборот.
Ниже приведен правильный способ определения неисправного подшипника:

  • Задние колеса автомобиля вывешиваются.
  • Затем колеса снимаются.
  • Шум, который слышен теперь, уже точно укажет на тот самый подшипник.

Примечание. Существует еще один способ, как определить неисправный подшипник. Он основан на законах физики и подразумевает все больший звук шума при увеличении нагрузки.
В неисправном подшипнике тела качения бегут как по мостовой из булыжника. Так, если гул возрастает при повороте влево, есть большая вероятность, что неисправен правый подшипник.

Знакомство

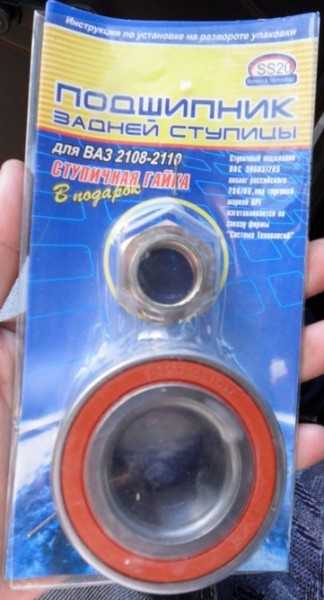

Подшипник задней ступицы имеет и другое название – подшипник 256706. Задняя ступица автомобиля, это его основная область применения. Используется он не только для автомобилей Ваз 2109, но и практически во всей линейке моделей Самара.
Характерные конструктивные особенности:

  • Двухрядный.
  • Подшипник шариковый.
  • Радиально-упорный.
  • Закрытого типа, то есть уплотнен с обеих сторон.

Примечание.
Ввиду того что данный подшипник двухрядный, он способен фиксировать вал под осевой нагрузкой в обе стороны. Известен и роликовый вариант этого подшипника, обладающий еще большей грузоподъемностью, но с меньшей скоростью вращения.

На сегодняшний день спрос на эти подшипники настолько велик, что его производят на 3-ех заводах страны:

  • На Вологодском заводе подшипников, который называется еще VBF. Считается в среде автомобилистов надежным заводом, продукцию которого редко подделывают.
  • Саратовский завод или ОАО SPZ. Как и вологодский вариант, очень надежен и пользуется большой популярностью.
  • SPZ 4 – тот же Саратовский завод, который производит продукцию для тех, кто привык экономить. Подшипники этой серии дешевле, но уступают в долговечности.
  • Курский 20 ГПЗ – выпускал продукцию во времена СССР и некоторое время после его развала. В настоящее время завод подшипники не выпускает.

Замена подшипников задней ступицы

 Итак:

  • Автомобиль ставится на 1-ую передачу.
  • Колеса вывешиваются и снимаются.

Замена ступичных подшипников Ваз 2109

  • Теперь нужно открутить направляющие штифты.
  • Снимаем тормозной барабан.
  • Откручивается гайка ступицы.
  • Ступицы с помощью съемника сбивается с цапфы.

Замена ступичных подшипников на Ваз 2109

Примечание. Если нет съемника, то можно воспользоваться дедушкиным способом: прикрутить колесо на место и рывком потянуть на себя, сняв таким образом ступицу.

  • Стопорное кольцо снимается специальными щипцами или узкогубцами.
  • Выпрессовываем старый подшипник или выбиваем его.
  • Берем побольше смазки и обрабатываем посадочное место нового подшипника.
  • Запрессовываем новый.
  • Ставим кольцо и пыльник.
  • Ставим ступицу обратно, обязательно при помощи оправки.
  • Затягиваем гайку.
  • Собираем колодки, тормозной барабан и колесо.

Вышеописанная инструкция подразумевает использование вспомогательных фото и видео – материалов. Работу своими руками рекомендуется проводить вместе с помощником.
Цена самостоятельного ремонта окажется очень низкой, ведь нужно будет потратиться только на новые подшипники.

masteravaza.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
