Подключение задних фонарей – Схема подключения разъемов задних фонарей ВАЗ 2109

Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099

При проведении ремонтных работ с электрикой автомобилей ВАЗ 2108, 2109, 21099 и их модификаций, а также при возникновении таких проблем как — не горят стоп-сигналы или габаритные огни, не работает свет заднего хода, не мигают поворотники, очень часто приходится разбираться в проводке, ведущей к задним фонарям. В такой ситуации информация о том, куда подходит какой провод, для чего он предназначен в задних фонарях, бывает просто необходима. В этой статье подробно рассмотрим провода, ведущие к задним фонарям автомобилей ВАЗ 2108, 2109, 21099. В качестве примера используем левый фонарь (тот, что за водителем).

Назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

Все провода в соединительной колодке левого фонаря расположены в определенном порядке. В ряде случаем могут быть даже пронумерованы цифрами на торце колодки.

назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

1. Желтый провод с черной полосой, самый верхний в соединительной колодке – плюс на ламу габаритных огней.

2. Коричневый или оранжевый провод с черной полосой, второй в соединительной колодке (расположен ниже желтого) — плюс на противотуманную лампу.

3. Синий провод с черной полосой, третий в соединительной колодке – плюс на лампу указателя поворота.

4. Зеленый провод, четвертый в колодке – плюс на лампу заднего света.

5. Черный провод, пятый в колодке (предпоследний) – минус на все лампы фонаря.

6. Красный, шестой (самый последний) – плюс на лампу стоп-сигнала.

Каждому проводу в соединительной колодке соответствует своя дорожка на плате заднего фонаря. Подробнее о проверке плат задних фонарей см. «Проверка плат задних фонарей автомобилей ВАЗ 2108. 2109, 21099».

Примечания и дополнения

— Провода и соединения правого фонаря автомобилей ВАЗ 2108, 2109, 21099 аналогичны левому и дублируют их.

Еще пять статей на сайте по электрике автомобилей ВАЗ

— Порядок присоединения высоковольтных проводов к крышке трамблера автомобиля ВАЗ 2108, 2109, 21099

— Применяемость свечей зажигания на двигателях автомобилей ВАЗ

— Проверка статора генератора автомобилей ВАЗ 2108, 2109, 21099

— Установка момента зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Проверка ротора генератора автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

схема, тюнинг и доработка, почему не работают и не горят стоп-сигналы

Задние фонари ВАЗ 2109 могут не только причинять неудобства своими поломками и неисправностями. Если, конечно, такое случилось, ниже можно узнать о том, как устранить некоторые из них. Важно также то, что фонари можно тюнинговать.

Содержание

[ Раскрыть]

[ Скрыть]

Причины поломки задних деталей системы освещения и действия водителя

О том, в чем может заключаться поломка и как решить проблему можно узнать ниже. Речь пойдет о модифицированных девятках.

Возможные неисправности стоп-сигналов и их устранение

1. Вследствие перепада напряжения может случиться замыкание и лапочки перегорят.
2. Если пришло время зачистить провода, потому что окислились контакты и клеммы недостаточно хорошо проводят ток.
3. Часто, в случае перепада напряжения может потребоваться демонтаж и замена предохранителей.
4. Если произошел разрыв или залом контактов датчика заднего хода.

Снятие датчика выключателя стоп-сигналов

В случае перечисленных проблем легче всего, конечно, поставить новую лампу. Это происходит без затруднений: необходимо лишь отключить свет, открыть багажник и изъять колодку проводов. После этого зажав фиксирующие элементы, которые установлены с боков, достать панель и открутить лампу. На ее место поставить новое световое устройство и собрать комплекцию в обратной последовательности.
Если говорить о стопах, не работать могут как обе лампы, так и одна из них, то есть только в одной блок-фаре.

При возникновении такой неполадки необходимо тут же провести диагностику:

1. Проверить предохранитель и, если есть необходимость, заменить его на новый. Устранить поломку мало, ведь, как и в случае с человеческими болезнями, перегорание может быть ошибкой в системе, которую потребуется устранить. Если этого не сделать, можно менять устройство до конца дней ВАЗ 21099. Одной из причин может быть замыкание.
2. Если окислились проводки в патронах ламп сигналов, лампу немного нужно покрутить в патроне, чтобы соскоблить разрушенный слой. Чтобы проделанная работа была более эффективной, можно прочистить контакты наждачкой.
3. В случае перегорания ламп в стопах, нужно заменить ее на новую и проверить, будет ли работать система. А если плохие контакты, их нужно зачистить и на плате, и на колодке проводов.
4. Если перегорели дорожки в плате блок-фар, тогда можно вытащить плату и визуально диагностировать ее целостность. Если есть перегоревшие дорожки, их можно модифицировав, заменив проводки.
5. Неисправен датчик или нарушена электрическая цепь. Во-первых, необходимо снять с датчика красный и белый провода и соединить их куском провода. Если стоп-сигналы загорелись, значить датчик необходимо заменить, если нет, нужно проверить электроцепь. Ее нужно проверить на наличие разрывов контактов.

Демонтаж и замена фонарей сзади

1. Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
2. Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
3. Теперь отвернуть фиксирующие винты на накладке и снять их.
4. Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
5. Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
6. Сбор совершается в обратном порядке (автор видео — Automaniac1994).

Идеи тюнинга задних фар

Чтобы выделить машину и сделать ее неповторимой и уникальной, то есть тюнингованной, можно воспользоваться несколькими советами. Можно воспользоваться альтернативной оптикой.

Эти фонари гораздо надежнее и красивее, чем обычные фары. Кроме прочего, тюнинг задних фар может защитить ВАЗ 21099 от некоторых проблем. Можно прибегнуть к модернизации, и тогда не будут запотевать стекла, и не будут окисляться контакты.

Кроме того, задние фонари на ВАЗ можно изнутри покрыть краской. Конечно, использовать нужно специальную смесь, ведь обычная при нагревании деформируется. Для того, чтобы она продержалась как можно дольше, фары необходимо разобрать и снять дополнительный отражатель поворотника. Затем, при использовании наждачки снять с фонаря хром и затем нанести на поверхность грунтовку.

Грунтовка должна сохнуть около 1 часа, кроме того, смесь нужно нанести в несколько слоев. Красящее вещество нужно наносить также в несколько слоев, и ждать примерно час до полного высыхания. После завершения работы можно собирать фонарь. При нанесении герметика идентичного цвета, старый необходимо удалить, а затем обезжирить поверхность фонаря. Если провести процедуру неправильно, это послужит новым проблемам.

Кроме этого, можно прибегнуть к таким способам самостоятельного тюнинга:

1. Диодные накладки на фары. Этот элемент выглядит достаточно красиво и необычно. Кроме того, накладками можно украсить не только фары сзади, но также на противотуманки и поворотники. Некоторые украшают ими даже диски на колесах или салон изнутри, если с фарами поработать уже не получится.
2. Диодные кольца. Также очень популярный вариант. Лучше всего при конструировании такого украшения использовать качественные материалы и не халтурить в работе, тогда эффект будет отличный. Для изделия используют готовые кольца или ленту.

Фотогалерея «Модернизация задних фонарей»

На фото ниже можно узнать, как модернизировать фонари.

 Загрузка …

Видео «Доработка задних фар»

Больше о модификации задних фонарей на ВАЗ 2109 можно узнать от автора ролика — Дмитрия Сергеевича.

avtozam.com

Как подключить фонарь заднего хода на ВАЗ-2101

«Копейки», как и все другие автомобили, имеют модификации, слегка отличающиеся друг от друга. Среди отличий некоторых ВАЗ-2101 – отсутствие фонаря заднего хода. Исправим это.

Фонарь заднего хода на ВАЗ-2101 продается в автомагазинах и стоит недорого. Его можно спокойно купить и также спокойно прикрутить к заднему бамперу – ведь он металлический. «Копейка», как и вся другая вазовская «Классика» – непаханое поле для тюнинга, а фонарь – это не только тюнинг, но еще и безопасность.

Для установки фонаря заднего хода на ВАЗ-2101 нужно дрелью просверлить два отверстия в нижней части заднего бампера и через них болтами закрепить фонарь. Крепится он за свой кронштейн, а подключается через две клеммы, выходящие из его корпуса сзади. Как подключить фонарь?

В идеале, нужно, чтобы фонарь заднего хода включался автоматически при включении задней передачи, как и на всех других авто. Однако для этого в коробке передач должен быть специальный толкатель и выключатель фонаря, но если с завода не поставили фонарь, то нет и данных атрибутов. Можно, конечно, поставить коробку от более поздних моделей «Жигулей», но это дорого и не всем под силу из-за отсутствия гаража и помощников («классические» коробки очень тяжелы).

Исходя из этого, лучше сделать ручное включение фонаря. Дополнительным плюсом станет наличие независимого освещения сзади, которое рано или поздно обязательно пригодится.

Чтобы подключить фонарь заднего хода, нужно протянуть один провод из салона под задний бампер. Прокладку «плюсового» провода начинаем от блока предохранителей, который на ВАЗ-2101 находится под торпедой слева от водителя. Именно с него мы возьмем питание для лампочки в фонаре.

Чтобы понять, к какому именно предохранителю присоединять провод, нужно определиться, что мы хотим. Есть два варианта: 1) фонарь можно включить всегда; 2) фонарь включается только при включенном зажигании. Наиболее предпочтителен все же второй вариант, потому что при постоянном питании фонаря есть большой риск забыть его включенным на длительное время при стоянке авто и разрядить аккумулятор.

Исходя из этого, контрольной лампой или мультиметром находим предохранитель, работающий в нужном режиме, запоминаем его и, на всякий случай, отключаем аккумулятор. На задней части блока предохранителей есть выходы, к которым подключены штатные провода. Обжимаем на своем проводе клемму «мама», и одеваем ее на свободный выход нужного предохранителя. Если свободного выхода нет, то можно откусить клемму с заводского провода и зажать в новую и заводской и свой провод.

Теперь определяемся с местом установки кнопки, которая будет включать фонарь и тянем провод к этому месту. Приступаем к установке кнопки (почитайте, как установить кнопку в автомобиле). После того, как кнопка установлена, перекусываем провод на две части и клеммами присоединяем эти части к кнопке. Часть провода, выходящую из нее, тянем в заднюю часть автомобиля. Прокладывать этот провод логичней и желательней вдоль штатного жгута проводов, который проходит вдоль левого борта. Чтобы получить доступ к жгуту, нужно отогнуть ковролин пола.

Провод под ковролином следует провести до заднего дивана и, сняв его, через отверстия в перегородке между салоном и багажником, провести в багажное отделение. Там, по такому же принципу, под ковриком пола, провод проводится к задней панели кузова. В ее нижней части в районе фонаря нужно просверлить отверстие. Причем сверлить необходимо как изнутри (со стороны багажника), так и снаружи. Два отверстия приходится делать из-за того, что в этом месте есть скрытая полость кузова и одно отверстие не приведет к доступу провода на улицу.

Когда же отверстие просверлено, проводим через него провод, обжимаем еще одну клемму «мама» и одеваем ее на любой выход фонаря. Остаток провода будет «массовым». «Массу» можно взять на бампере под креплением фонаря. То есть берем оставшийся провод, обжимаем на одном конце клемму «мама», а на другом – «под болт» (почитайте про виды автомобильных клемм). Соединяем «маму» с оставшимся выходом фонаря, а клемму «под болт» подкладываем под одну из гаек крепления фонаря и затягиваем гайку. Клеммы, подключенные к фонарю заднего хода можно обмотать изолентой. Фонарь находится на улице, а значит подвержен воздействию грязи, снега, дорожной соли и воды, которые могут привести к быстрому выходу клемм из строя (окислению).

На этом подключение фонаря заднего хода ВАЗ-2101 завершено. Пройдите по всей цепочке от блока предохранителей до фонаря, убедитесь, что все подключено правильно. Проверьте отсутствие соприкосновений клемм с металлическими частями кузова и если нужно заизолируйте сомнительные места изолентой. После этого подключаем аккумулятор.

Если вы подключили фонарь на предохранитель, напряжение на котором появляется только при включенном зажигании, то включите зажигание и нажмите на установленную кнопку. Фонарь должен включиться. Если же вы выбрали постоянное питание фонаря, то можно сразу же включать кнопку и радоваться наличию хорошего света сзади автомобиля.

russia-avto.ru

Установка и подключение задних LED фонарей для Chevrolet Captiva

Пришла посылка. Разрезаю ножом скотч и передо мной открывается:

0:117

1:622

2:1127

Думаю, вы догадались, что это задние фонари
В общем, я довольный начал рассматривать

2:1285

3:1790

штекер для подключения…

3:1839

4:2344

еще раз чуть поближе…

4:43

5:548

Очень порадовали крышки закрывающие крепежные болты, а то как-то не аккуратно получается, что болты торчали…

5:752

6:1257

непосредственно задняя часть, проверил все лампочки в комплекте, лампы фирмы Toshiba…

6:1413

7:1918

отдираем защитную пленку и видим новый фонарь, красавец!

7:2025

8:504

в паре смотрятся еще интереснее…

8:569

9:1074

ну и последнее фото, не могу налюбоваться))))

9:1157

В заключении, очень понравились наклейки на двух коробочках:

9:1272

10:1777

Для себя почему-то решил, что ставить плевое дело, но не тут-то было. Два самореза, которые держат фару, открутить не проблема, но куда уходит и подсоединяется провод?
До установки почитал пост одного из вас, где было написано, что контакты подключаются за черной пластиковой защитой, но она то блин большая. Отстегнул чуть-чуть эту защиту и начал искать, результат был без успешным. В итоге решил, чтобы побольше отогнуть черную защиту снять верхнюю белую защиту, так и сделал. Когда отогнул побольше, то увидел, где этот контакт находится:

10:2760

11:504

нужно просунуть рука, как указано стрелкой…

11:589

12:1094

после снятия верхней части место подключение сразу стало заметным…

12:1223

13:1728

еще фото, в каком месте он находится…

13:1800

Надеюсь кому-нибудь данные фото пригодятся, т.к. зная месторасположение со второй фарой получилось гораздо быстрее и проще

13:2029

После отключения фары выдернул провод и убрал ее подальше:

13:110

14:615

совсем другой вид, еще и помощница уже промыла всю скопившуюся грязь под фонарем

14:766

Следующим этапом нужно было подключить провод от камеры заднего вида к лампочке:

14:918

15:1423

жалко было резать провод нового фонаря, но камера тоже нужна

15:1537

Ну все, контакты запитаны и осталось закрутить два самореза:

15:1651

очень понравились декоративные защелки, которые закрывают саморезы, получается очень аккуратно

15:1832

16:2337

левый фонарь готов…

16:40

Чтобы ощутить разницу сделал фото двуликой, точнее двузадой Каптивы

16:169

17:674

результат налицо

17:709

18:1214

а когда фонари засветились, разница стала просто небо и земля… хотя фото не передает всех красоты…

18:1400

Второй фонарь пошел намного быстрее, так как знал уже где, что и как. Единственное мне нужно было вынимать саб из крыла, а что делать, красота требует жертв

18:1685

все готово, осталось только все собрать на место

18:1777

После окончания работы сфотографировал фонари с разных ракурсов:

18:1901

19:2406

20:504

21:1009

ночью:

21:1024

22:1529

23:2034

Как кто-то уже писал, когда поставлю не смогу налюбоваться, так оно и есть) Очень доволен и рад что воплотил свою мечту в жизнь…

23:234

https://www.drive2.ru/l/3590351/, https://www.drive2.ru/l/3644973/

23:304

следующая статья:

Передние светодиодные габариты для Chevrolet Captiva

Ничто не предвещало беды, как внезапно сегодня наконец-то пришли ко мне заказанные ради прикола несколько месяцев

24:1142 28166

www.spike.su

Задние фонари автомобилей ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях задние фонари (задние комбинированные фонари) включают в себя следующие лампы: указатели поворота, габаритные огни, противотуманный свет, свет заднего хода, стоп-сигналы и красный светоотражатель.

Устройство задних фонарей автомобилей ВАЗ 2108, 2109, 21099

Конструктивно каждый задний фонарь представляет собой пластиковый корпус с пластиковым прозрачным рассеивателем, на котором различным цветом выделены области свечения ламп. Левый и правый фонарь не взаимозаменяемы.

Внутрь корпуса вставляется пластмассовая плата. На плате имеется лента с нанесенными токопроводящими дорожками и общим выводом под соединительную колодку жгута проводов. Так же на плате в местах вывода дорожек установлены держатели ламп.

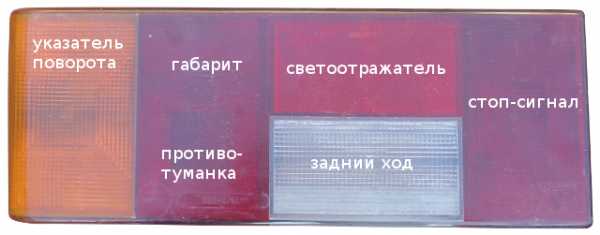

Каждый задний фонарь автомобилей ВАЗ 2108, 2109, 21099 имеет следующие лампы:

— лампа указателя поворота А12-21-3

— лампа габаритного огня А12-5

— лампа противотуманного света А12-21-3

— лампа света заднего хода А12-21-3

— лампа стоп-сигнала А12-21-3

Светоотражатель ламп не имеет. На плате имеется выгнутый участок с зеркальным покрытием под лампу противотуманного света (отражатель).

плата и лампы заднего фонаря автомобилей ВАЗ 2108, 2109, 21099

Крепление задних фонарей автомобилей ВАЗ 2108, 2109, 21099

Задние фонари крепятся в проемах задка багажника автомобиля четырьмя гайками каждый.

Подключение задних фонарей автомобилей ВАЗ 2108, 2109, 21099

Жгут проводов (плюс) приходит на задние фонари от монтажного блока предохранителей: колодка Ш9 (Х9) по левому борту автомобиля (со стороны водителя) на левый задний фонарь. С левого заднего фонаря идет ответвление на правый. Минус – черный провод в колодках, соединенный с винтом крепления задних фонарей.

Неисправности задних фонарей автомобилей ВАЗ 2108, 2109, 21099

Помимо механического повреждения возможны следующие неисправности задних фонарей:

— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099, причины

— Не работают габаритные огни на автомобилях ВАЗ 2108, 2109, 21099

— Не работает противотуманный свет в задних фонарях автомобилей ВАЗ 2108, 2109, 21099

— Не работает свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Устройство, крепление, подключение и неисправности задних фонарей автомобилей ВАЗ 2108, 2109, 21099 аналогично устройству, креплению, подключению и неисправностям задних фонарей автомобилей ВАЗ 2113, 2114.

Схемы подключения ламп в задних фонарях:

«Схема подключения указателей поворота на автомобилях ВАЗ 2108, 2109, 21099»

«Схема подключения габаритов на автомобилях ВАЗ 2108, 2109, 21099»

«Схема подключения противотуманного света на автомобилях ВАЗ 2108, 2109, 21099»

«Схема подключения света заднего хода на автомобилях ВАЗ 2108, 2109, 21099»

«Схема подключения стоп-сигналов на автомобилях ВАЗ 2108, 2109, 21099»

Еще статьи по задним фонарям автомобилей ВАЗ 2108, 2109, 21099

— Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099

— Проверка исправности плат задних фонарей автомобилей ВАЗ 2108, 2109, 21099

— Порядок снятия задних фонарей автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Схема свет заднего хода ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 лампы света заднего хода установлены в задних фонарях (белый элемент). Загораются при включенном зажигании,  включении передачи заднего хода и замыкании выключателя света заднего хода (датчика света заднего хода). Выключатель расположен в коробке передач снизу и слева (по ходу автомобиля).

Ниже представлена схема электрических соединений света заднего хода на автомобилях ВАЗ 2108, 2109, 21099.

схема электрических соединений света заднего хода на автомобилях ВАЗ 2108, 2109, 21099

Электрический ток на датчик света заднего хода подается с вывода «30» генератора через выключатель зажигания, монтажный блок предохранителей, предохранитель №5 (F16) по светло-коричневому проводу. Уходит на лампы света заднего хода с датчика по зеленому проводу через монтажный блок предохранителей и далее зеленый провод в пучке проводов с левого борта автомобиля через весь кузов к задним фонарям.

«Минус» — черные провода к задним фонарям крепящиеся там же к кузову автомобиля.

Примечания и дополнения

— Оттенок цвета проводов в проводке на разных автомобилях может несколько отличаться от описанного в статье.

Еще статьи по электрике ВАЗ 2108, 2109, 21099

— Не горит свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

— Схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099

— Схема соединений указателей поворота на автомобилях ВАЗ 2108, 2109, 21099

— Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099

— Не крутит стартер автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Как сделать ярче задний ход на Ваз своими руками

Фонари заднего хода Авто ваз имеют стандартные лампы мощностью 25Вт. Иногда этого не хватает, чтоб увидеть препятствия при езде задним ходом в ночное время. Решит проблему можно маленьким тюнингом, который позволит сделать задние габариты Авто ваз ярче.

Лампы галогенные h2 в фонари задний ход ВАЗ

Смысл доработки состоит в том, чтоб поставить галогенки в задние фары еще большей мощности. Чтоб сделать лучше свет фары заднего хода было решено поставить лампу h2 60Вт.

Плата заднего фонаря вынимается и разбирается со стороны ламп заднего хода. Разметим как можно поточнее то место, где станет лампа Н1 (в центре отражателя, ориентируемся на положения стоявшей лампы), сверлим 2 отверстие диаметром в 3 мм и сточим пластик между ними напильником. Так же сверлим 2 отверстие для крепежа диаметром в 4мм.

Дальше закрепим на два винта, для стойкости под лампу подложил по две гайки с каждой стороны, к контакту подключаем клемму «мама».

Провода паял прямо к плате. Для хорошего контакта и корпуса лампы минус подвел к винту через клемму.

Галогенные лампы h4 в фаре заднего хода

На вторую сторону задних фар поставил лампу h4. Понадобилась: пружинка нужной длины, провод с клеммой «папа» и половина скрепки.

Для провода лампы сделаем пропил в патроне при помощи напильника (Рис 1).

На лампе имеются плоское отверстия. Туда и вставляем гнездо «папа» с проводом.

Фиксируем лампу в патроне с помощью пружинки, а из скрепки сделаем крючки для зацепления

Выведем провода через пропил и паяем к плате (для провода от лампы применяем доп подключение). Сейчас яркость света заднего хода несколько лучше.

Подключаем галогенки в качестве фар заднего хода

Т.к. на лампах 55Вт установлен предохранитель в 10А, а в данном случае через предохранитель F19 (кроме остального оборудования) мы присоединяем 2 лампы по 60Вт. Чтоб снять нагрузку с предохранителя F19, так же с включателя света заднего хода можете поставить реле.

Контакт 2 с включателя подсоединим к контакту 85 реле, а 86 контакт проходит на массу. Провод, который отключили от контакта 2 включателя, подсоединим к контакту 87 реле. На контакт 30 реле даем питание +12в: можете взять с аккумулятора, но лучше подключится к Ш2-16 (плюс подаётся после вкл. зажигания в авто). Реле размещаем на монтажном модулем.

Галогенные лампы G-4 в задний ход ВАЗ

Второй вариант предлагает применять в фарах галогенки 20-ти и 35-ти Вт под цоколь G-4.

Разбиваем колбу обычной лампочки, а остатки убираем пинцетом. Цоколь-держатель галогенки вставляем вовнутрь и запаиваем проводки.

Чтоб закрепить патрон галогенки в железном цоколе надо зальём его силиконовым герметиком.

А чтоб герметик залил все полости между патроном и железным цоколем равномерно, надо пользоваться шприцом без иглы.

Надо учесть, что галогенная лампа греется посильнее простой лампы (до 350-450 градусов), паять обычным припоем выводы такой лампы запрещается, надо применять керамический патрон. Так как площадь контакта лампы с патроном мала, то сам патрон не очень греется. Герметик может сохранять форму при нагреве до 340 градусов.

Сопоставление света ламп: штатной 21-Вт, галогенной 20-ваттной и галогенки 35-Вт.

Яркость простой 21-Вт лампы от 20-Вт галогенки на глаз не различается.

А 35-Вт галогенка на глаз уже явно ярче, на снимке это четко видно.

Стоимость вопросов 2у.е.

Светодиоды в фары заднего хода значительно добавит яркости света при парковке.

Тоже стоит учесть, что светодиоды не греются так как галогенные лампы.

Как установить ксеноновые лампы в задний ход

Сперва я переработал колодки под лампы, чтоб была правильная полярность. Разрезал шлейф, 2 полосы шириной 2-3 миллиметров, спаял провода

Потом снял патрон для лампы заднего хода, это легко, она закреплена на защелках (снимок 2).

Вырезал из нержавейки, по размеру входил во вовнутрь фонаря, просверлил отверстия под лампу, закрепил все шурупами (снимок 3 и 4). Модули розжига возможно расположить в любом месте.

Ксенон в задние габариты (подключение): подключать модули от питания проводов фонарей заднего хода не стал, применял их для питания реле, «+» на модули взял от реле с двигателя очистителя стекла.

Результатом доволен, а еще более довольна моя жена, по ее просьбе и делал эту переделку. При желании возможно все просто переделать назад.

Выводы

Если Ваши фонари заднего хода не светятся должным образом, тогда поменяйте стандартные лампы накаливания на галогенные либо светодиодные. Желаете, чтоб было очень ярко, тогда поставите ксенон в задние фары. Альтернатива всему возможно фотокамера заднего вида либо парктроник.

xenon-kiev.com.ua
