Как работает датчик дождя? 3 распространённых заблуждения

Содержание статьи

Сам по себе ДД не является изобретением японских автомобилестроителей: подобные системы тестировались на легковых машинах американцами с середины ХХ века, однако широкого распространения так и не получили. Изобретение пытались внедрить компании концерна «Джи-Эм».

Инженеры хотели установить датчик на флагманский «Кадиллак Эльдорадо», но не смогли довести технологию до ума, поэтому был освоен только лимитированный выпуск таких машин. Сейчас наличие датчика дождя позиционируется как преимущество для машин гольф-класса и «бюджеток»: бизнес- и премиум сегмент оснащаются технологией по умолчанию.

Разработка ушла далеко за пределы автомобилестроения: датчики дождя используются в сельскохозяйственных комплексах, охранных системах, технологических цепочках на промышленных предприятиях, в системах «Умный дом».

Назначение устройства

Полное название функционального элемента — «датчик дождя и освещённости». Его задача — автоматически активировать стеклоочистители в режиме достаточном для полного удаления влаги с ветрового стекла. Целью внедрения компонента можно назвать повышение безопасности движения в плохую погоду: водитель не тратит время на активацию и выбор режима работы дворников; он полностью сконцентрирован на управлении автомобилем. Также устройство будет не только активировать дворники: оно самостоятельно включает фары при смене освещённости.

Одна из типовых претензий к датчикам дождя — нестабильная работа описываемой электронной системы на автомобилях производства начала/середины 2000-х. Даже на премиальных марках вроде BMW или Audi измеритель работал некорректно и не запускал дворники. На сегодняшний день работа устройства выведена на эталонный уровень: ДД стабильно работает даже на бюджетных машинах отечественного производства.

Из чего состоит датчик?

Конструкция датчика дождя довольно проста. Система автоматической очистки стёкол работает за счёт наличия:

группы фотоэлементов: в состав системы входят фотодиод внешнего освещения и дистанционный фотоэлемент;
светодиодов;
блока реле;
управляющего блока;
инфракрасного излучателя.

Компоненты датчика заключены в защищённый пластиковый корпус, который помещён внутрь салонного зеркала заднего вида.

Как работает?

Механика завязана на перманентном анализе электроникой входящих/исходящих световых лучей. В память блока управления занесены сведения о параметрах световых лучей в ясную погоду при нормальном освещении. Постоянно падающие дождевые капли преломляют световую волну, что распознаётся блоком управления как отклонение от нормы. Также задействована технология обратного импульса: устройство генерирует световые потоки и принимает их. Допустим у нас есть энное количество света, излучаемого датчиком. В сухую и ясную погоду количество входящих волн будет примерно равно количеству исходящих потоков.

Если расхождение существенно, то измеритель активирует либо стеклоочистители, либо головную оптику.

Выходной светодиод призван реагировать на изменение интенсивности атмосферных осадков. Предназначение датчика наружного освещения, думаем, понятно из названия. Реле, в свою очередь, управляет автоматическим включением дворников и при необходимости активирует омыватель.

Нюансы эксплуатации

Если автомобиль оснащён описываемым устройством, то автовладельцу придётся привыкнуть к такому явлению, как несанкционированное срабатывание. Оно может возникнуть из-за загрязнения «лобаша» (особенно, когда таковое располагается в зоне хода стеклоочистителя).

Спровоцировать датчик могут разводы, налипшие насекомые, продукты жизнедеятельности пернатых, потожировые следы.

Поэтому рекомендуем для комфортной езды блюсти чистоту ветрового стекла. Ресурс устройства не имеет регламентированных ограничений.

Мифы о датчике дождя

Массовое внедрение рассматриваемой технологии в автомобильную промышленность породило неимоверное количество феерических заблуждений относительно того, как работает датчик дождя в автомобиле. Разберём самые бредовые. Первое место вне конкуренции. Доподлинно не установлено, кто разработал теорию о том, что ДД измеряет не входящие/исходящие потоки света, а (внимание!) интенсивность ударов капель дождя по поверхности лобового стекла. В этой ситуации достаточно просто представить сколько бы стоило такое «умное» стекло и сколько бы мороки было с его установкой и подключением.

Миф № 2: ДД нефункционален в период заморозков и сезонных холодов. Действительно, в этот период замечаются определённые отклонения функционального состояния. Но это не означает, что датчик замёрз. Просто прибор по-иному считывает показания, когда на лобовом лежит снег и образуется наледь. Параметры преломления лучей коренным образом изменяются. Однако, если в стекло встроены нити накаливания, то измеритель работает штатно.

Последнее ложное утверждение касается следующего момента: если возникает потребность заменить «лобаш», то ДД перестанет быть работоспособным. Это не является правдой — главное подобрать совместимое стекло, которое адаптировано под работу оптико-измерительного модуля. Также неверен и обратный тезис: сломанный датчик потребует замены стекла. Всё совершенно не так: сломанный датчик потребует только его замены и больше ничего.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Датчик дождя

Одна из опций, которая устанавливалась раньше только на дорогих машинах – датчик дождя, стала вполне доступна и для авто бюджетного уровня. Однако порой по нему возникает множество вопросов, так что вполне резонно спросить – а как он работает?

Зачем нужен подобный прибор

Прежде чем разбираться с работой подобного устройства, давайте попытаемся понять, зачем нужен, и по сути дела, что это такое? Самим названием предопределено назначение такого изделия – установить факт дождя. Хотя задачи, которые выполняет автомобильный датчик дождя и света, гораздо шире описанных.

Среди них стоит отметить:

установление факта начала дождя, а также снега;
определение степени загрязнения лобового стекла;
автоматическое включение дворников при осадках и задание режимов их работы в зависимости от интенсивности непогоды;
включение световых приборов при низком уровне освещенности (касается датчика света).

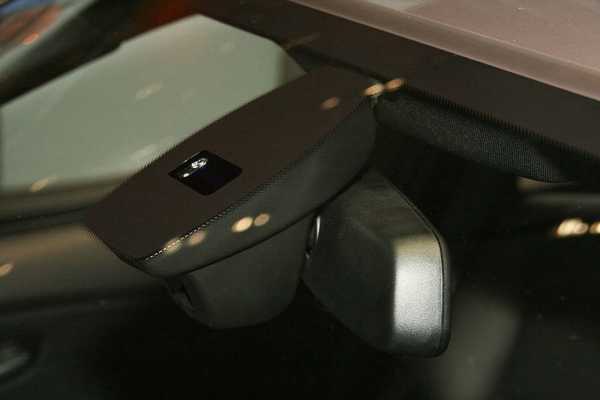

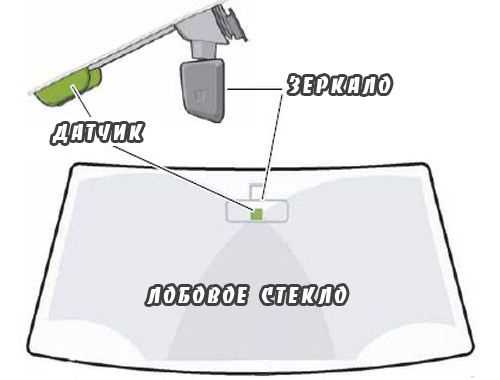

Его установка производится за зеркалом заднего вида, например так, как показано на фото:

Разобравшись с тем, что делает датчик дождя и света, необходимо ответить на вопрос – а зачем все это нужно? Ответ вполне очевиден – для повышения безопасности движения. Подобное устройство, по замыслам разработчиков, должно избавить водителя от лишних операций (включение/выключение дворников), отвлекающих его от управления автомобилем, а также автоматически обеспечить отличную видимость на дороге при любых условиях.

Как устроен датчик дождя?

Принцип работы датчика дождя основан на сравнении оптических свойств лобового стекла при разных атмосферных условиях, точнее – на различиях в отражении инфракрасного луча чистой и увлажненной или загрязненной поверхностью стекла.

Все достаточно просто – в его состав входят излучающий и принимающий инфракрасные светодиоды. Устройство и работу подобного изделия поможет понять фото:

Это изделие находится на лобовом стекле с внутренней его стороны. От излучающего светодиода инфракрасное излучение попадает на наружную поверхность, отражается от нее и улавливается фотодиодом. Уровень отраженного сигнала зависит от состояния наружной поверхности стекла, от чистого стекла сигнал будет один, от грязного – другой, от мокрого – третий. По величине этого сигнала блок управления определяет необходимость включения дворников.

Как видно из приведенного описания, устроен подобный прибор достаточно просто, что предопределяет достаточно широкие возможности по его применению.

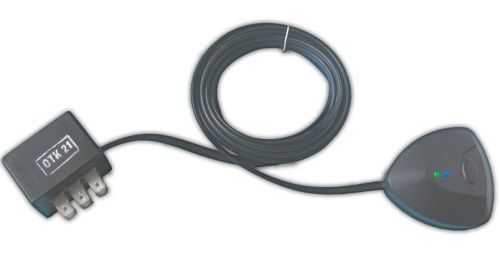

Как выглядит такое устройство, показано, например на фото:
Как видно из рисунка, в отдельном корпусе находится блок управления, связанный жгутом с реле, управляющим работой стеклоочистителя. Блок управления необходимо приклеить в зоне перекрытия щеток дворника.

Как выполняется подобная работа, позволит понять видео. Приведенные данные подтверждают, что приклеить такое устройство просто, и эту работу вполне можно сделать самому.

Недостатки

При всей внешней привлекательности подобного изделия ему свойственны определенные недостатки, о которых нельзя не упомянуть. К ним необходимо отнести:

Несвоевременное срабатывание. Бывает, попадание единственной капли в зону действия датчика заставляет его включать дворники, хотя остальное стекло чистое и сухое. Возможна и обратная ситуация, когда вода или грязь от встречной машины заливает стекло со стороны водителя, но не достигает датчика, и стеклоочистители не включаются.
Включение дворников без включения омывателя стекла. Работа стеклоочистителей при попадании грязи на стекло приводит к тому, что грязь просто размазывается.
Чувствительность к качеству стекла. Малейшие неровности, трещины и сколы приводят к тому, что он перестает работать.

Запаздывание срабатывания. Оно может составлять в некоторых случаях до двух секунд, отчего создается впечатление, что не работает датчик дождя. Поэтому порой мало просто приклеить, необходимо привыкнуть к его наличию, преодолевая желание вручную включить дворники.

Проверить, как работает такое управление стеклоочистителем, просто. Необходимо только плеснуть водой в зону расположения датчика. К примеру, на видео показано, как проверить работу дворников.

Автоматическое управление стеклоочистителями автомобиля возможно благодаря использованию описанного устройства. Он позволяет избавить водителя от необходимости вручную управлять работой дворников, и служит для повышения комфорта управления машиной и безопасности авто. Насколько будет это устройство вам необходимо и полезно – это уже дело личного выбора.

znanieavto.ru

Принцип работы датчика дождя и света

Вот что хотите говорите, но я реально не знал как работает датчик дождя в машине. Если про свет было сразу понятно – “какой то фотоэлемент”, то про дождь сложнее. Когда я недавно пересел со старенькой ДЭУ Нексии на новую машину, я конечно офигел от наличия всяческих датчиков и удобств. Свет вообще не трогаю – включается в любое время суток такой какой нужен по датчику света. Щетки “дворники” тоже не трогаю – работает датчик дождя очень четко. Но как ? Я между делом предполагал, может быть где то стоит датчик стекающей воды со стекла, однако щетки срабатывают даже при мелких капельках. Как то еще измеряется влажность на стекле ? В каком месте стекла интересно ?

А оказалось все намного проще …

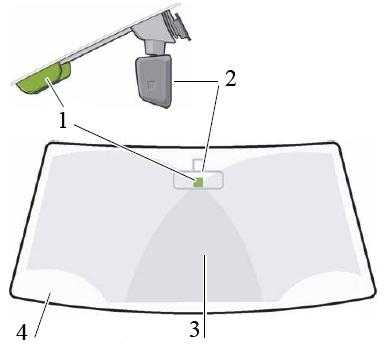

1 – датчики дождя и освещенности; 2 – зеркала заднего вида; 3 – зона перекрытия действия стеклоочистителей; 4 – ветровое стекло

Датчик дождя и освещенности предназначен для того, чтобы при опознании влаги на стекле включать стеклоочиститель в зависимости от количества осадков с нулевого положения до максимального цикла очищения, или включать фары в зависимости от условий освещения. Включение датчика осуществляется определенными рычагами или выключателями.

Датчик дождя и освещенности состоит из комбинации светочувствительных элементов и светодиода. Все части смонтированы на плате в корпусе датчика. Оптический элемент перекрывает корпус датчика и ветровое стекло. Задачей оптического элемента является фокусирование и выравнивание исходящего и входящего света. Весь датчик прикреплен к ветровому стеклу при помощи клеящей фольги. Для распознавания дождя используются светодиод 6 и фотодиод 8.

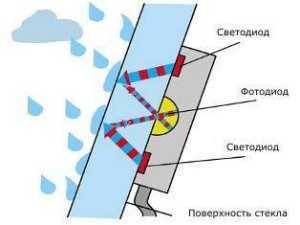

Принцип работы датчика дождя состоит в том, что свет, исходящий от светодиода, частично отражается на поверхности стекла и, сфокусировавшись через оптический элемент, попадает на фотодиод. Если на улице сухо, весь свет отражается обратно и попадает на фотоприемник (так рассчитана оптическая система). Поскольку луч модулирован импульсами, то на посторонний свет датчик не среагирует, как телевизор, «не видящий» чужой пульт. Степень отражения света от диода и таким образом количество света, который попадает на фотодиод, изменяется, если стекло покрыто каплями воды или имеет водяную пленку. Чем сильнее увлажнение, тем меньше отражение преломленного света. На основании этого для определения количества осадков используется выходной сигнал фотодиода. Это фиксируется сенсором, и контроллер рассчитывает подходящий режим работы стеклоочистителя. Время реагирования на распознавание дождя, т.е. время, затраченное между распознаванием осадков и подачей выходного сигнала на стеклоочиститель, составляет менее 20 мс.

1 – ветровое стекло; 2 – свет удаленного источника; 3 – проникающий внешний свет; 4 – капли дождя; 5 – оптический элемент; 6 – светодиод; 7 – дистанционный фотодиод-датчик; 8 – фотодиод; 9 – фотодиод-датчик внешнего освещения

Для распознавания света применяются дистанционный фотодиод 7 и датчик внешнего освещения 9. Датчик 9 охватывает световые условия непосредственного пространственно вокруг автомобиля и служит для автоматического включения фар, а дистанционный датчик 7 – световые условия на расстоянии до трех длин автомобиля по направлению движения.

Система распознает в целом уменьшение или увеличение освещенности и включает или выключает свет фар. Из разности сигналов обоих датчиков система, например, может определить, что автомобиль въезжает в туннель и, таким образом, свет фар включается не позднее въезда в туннель. Логика системы действует таким образом, что свет отключается лишь тогда, когда датчик света определит достаточное значение освещенности. Если наряду с распознаванием света активно также распознавание дождя, то система включает фары и при сильных осадках.

1 – анализ внешней освещенности; 2 – анализ разности освещенности; 3 – анализ дистанционной освещенности; а – разница освещенности меньше, чем значение порога включения, свет выключен; б – разница освещенности больше, чем значение порога включения, свет включен

Вот еще 5 мифов о работе датчика дождя

Миф №1 мы уже развеяли: датчик дождя НЕ активируется от удара капель по стеклу, а также вибрации и иных механических воздействий. Работа датчика дождя основана на действии фотоэлементов. Если бы датчик реагировал на удары, щетки бы усердно стирали со стекла мух, комаров и мелкие камушки.

Миф №2: «Датчик дождя не работает ночью». Как мы уже выяснили, работа датчика дождя построена на принципе отражения инфракрасных лучей. Их свойства не зависят от освещенности. Иначе бы, например, пульты дистанционного управления не работали в темноте.

Миф №3: «При замене стекла с датчиком дождя придется попрощаться». Не придется: многие производители предлагают автостекла с местом под датчик дождя. Например, в компании Олимпия можно приобрести стекла под датчик дождя для большинства иномарок: Тойоты Камри, VW Passat,Audi A4 и других автомобилей.

Миф №4: «На лобовое стекло с датчиком дождя нельзя клеить полосу тонировки». Можно: в этом случае в тонировочной пленке вырезается отверстие под датчик. Главное, чтобы тонировка стеколбыла сделана по ГОСТу.

Миф №5: «Датчик дождя бесполезен зимой». Так как работает датчик дождя, реагируя на капли воды, а не снег, зимой он функционирует хуже. Однако если в автомобиле есть обогрев стекла, падающий снег сразу тает, превращаясь в воду, и работа датчика дождя будет в норме.

Интересные факты про датчики дождя

– Концерн General Motors проводил первые эксперименты по созданию датчиков дождя еще в 1950е годы. Датчик создавался для культовой модели – Кадиллак Эльдорадо. Но технологии были далеки от совершенства: между тем, как работает датчик дождя на современном автомобиле, и первыми опытами инженеров GM стоят десятилетия конструкторских разработок.
– Одним из первых серийных автомобилей с датчиком дождя стал Nissan Silvia – спортивное купе. В 2000х годах датчики дождя появились на автомобилях марок Volkswagen, Cadillac и других ведущих производителей.
– Работа датчика дождя используется не только в автомобильной промышленности, но и в сельском хозяйстве, для управления системой полива. – «Полевые» датчики имеют иной принцип работы, нежели автомобильные: в них имеются гигроскопичные диски, которые во влажном состоянии увеличиваются в размерах, а при высыхании – сжимаются. Тем самым регулируется подача воды. Интересно, что некоторые датчики имеют встроенный индикатор температур, который останавливает подачу воды, если температура опускается ниже нуля.

[источники]источники
http://www.olimpiaautoglass.ru/rain-sensor/
https://ru.wikipedia.org/wiki/%D0%94%D0%B0%D1%82%D1%87%D0%B8%D0%BA_%D0%B4%D0%BE%D0%B6%D0%B4%D1%8F
http://www.olimpiaautoglass.ru/rain-sensor/
http://www.info-autoglass.ru/articles/?id=62

А помните, мы еще спорили, может ли от ПЕЧКИ треснуть лобовое стекло в автомобиле?

masterok.livejournal.com

Датчик дождя: устройство и принцип работы, а также мифы о датчике дождя

Все уже привыкли к тому, что в современном автомобиле много всего непонятного и сложного с точки зрения понимания простого обывателя. Автомобилисты разделились на два лагеря: на тех, кто пытается вникнуть в устройство “всего этого” и на тех, кому все это безразлично, поскольку есть специалисты, которые “знают, что к чему”…

Я, скорее, принадлежу к первому типу людей и пытаюсь хотя бы поверхностно вникать в устройство и принцип работы того или иного узла, чтобы в случае непредвиденной ситуации иметь представление о том, что происходит с моим авто или хотя бы понимать, когда на СТО меня пытаются надуть, “впаривая мне какую-то дичь” завуалированную под умные слова и термины… 🙂

В своей сегодняшней статье хочу поговорить о датчике дождя, который также иногда называют сенсором дождя, о том, как он устроен, что из себя представляет, как работает, и о мифах, которыми окружено данное устройство. Интересно? Тогда поехали!

Как уже понятно из названия датчик дождя имеет какое-то отношение к осадкам, а именно к дождю. Так и есть, этот датчик в отличие от остальных датчиков, которыми напичкан современный автомобиль, отвечает за своевременное автоматическое включение дворников. То есть, как только этот датчик обнаруживает, что на лобовом стекле есть капли, тут же включаются щетки стеклоочистителя и происходит очистка стекла.

Но как происходит сия магия, спросите вы? Я, да и вы, наверное, не раз ломали голову над этим и пытались объяснить принцип работы датчика дождя наличием каких-то сенсоров, которые срабатывают при взаимодействии с влагой или что-то типа того… Но на самом деле все не так и работает сенсор дождя абсолютно по другому принципу.

Устройство датчика дождя

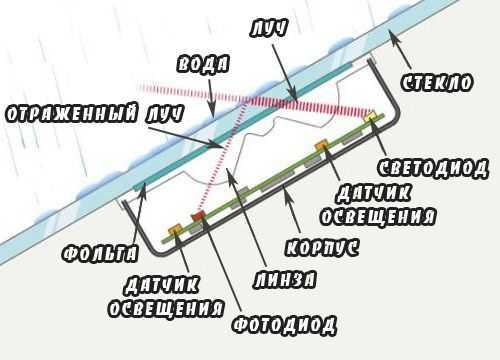

Как правило такой датчик состоит из нескольких светочувствительных элементов (фотодиодов) и светодиодов, которые работают в тандеме. Сам датчик представляет собой небольшую плату, заключенную в пластиковый корпус. Все это хозяйство крепится в районе салонного зеркала заднего вида, а точнее перед ним. Датчик расположен в салоне и крепится к лобовому стеклу при помощи герметика или альтернативного клеящего вещества.

Как работает датчик дождя?

Принцип работы этого датчика построен на законе преломления света. Встроенные светодиоды излучают инфракрасный свет, который проходит через лобовое стекло и отражается от внешней его стороны. После этого отраженный сигнал улавливается светочувствительным элементом или фотодиодом, который анализирует качество полученного сигнала. Если сигнал, поступивший на фотоприемник, четки и сильный, дворники не включаются, так как специальный контроллер “понимает”, что стекло чистое и “в уборке” нет необходимости. Если же стекло покрыто каплями дождя, отправленный светодиодами сигнал начнет преломляться и возвращаться с задержками и совершенно другого содержания. В таком случае контроллер делает вывод о том, что стекло покрыто каплями дождя и руководствуясь определенными алгоритмами включает дворники с определенной частотой. Чем сильнее будет дождь, тем больше будет рассеиваться сигнал и тем меньшее количество сигнала сможет принять фотоприемник, следовательно, тем интенсивнее будут работать щетки стеклоочистителя. Таким образом, при любой интенсивности дождя стекло будет очищаться эффективно.

Вот по такому не хитрому принципу работает сенсор дождя. Более продвинутые датчики способны анализировать не только осадки, но и степень освещенности, и при необходимости включать фары.

А теперь, как и обещал о мифах, которыми окутан сенсор дождя он же датчик дождя.

Миф первый: «Датчик дождя ночью не работает!». Это не правда, так как для работы инфракрасных сенсоров свет не нужен, и они никак не зависят от степени освещения окружающей среды. Для примера возьмем любой пульт управления, который работает по той же технологии. Как ми знаем, ему “по барабану” когда переключать каналы, днем или ночью он работает исправно!

Миф второй: “В случае замены лобового стекла придется попрощаться с датчиком дождя!” Как правило, большинство автопроизводителей если не все, выпуская стекла учитывают вероятность того, что вы захотите установить датчик дождя или он у вас уже установлен. Поэтому на стеклах предусмотрены специальные “окна” для подобного рода устройств.

Миф третий: «Зимой датчик дождя бесполезен!». Возможно от части это и так, датчик действительно не реагирует на снег. Но как мы все знаем, снег, ложась на теплое стекло прогретого автомобиля, непременно растает и превратится в воду, которую датчик с легкостью обнаружит и примет меры по ее устранению. Если лобовое стекло холодное, то скорее всего в салоне никого нет, а значит и в дворниках нет никакой необходимости. Во всех остальных случаях температура в салоне во время снега будет выше, чем снаружи и лобовое так или иначе будет теплее окружающей среды, а значит снег будет таять и датчик дождя будет работать, а вместе с ним и дворники.

На этом буду заканчивать. Всем спасибо кто дочитал до конца! Жду ваших отзывов о данном изобретении, а также комментариев на тему: «Что для вас датчик дождя: модная фишка или полезная и необходимая вещь?». Всем добра и до встреч на Вопрос Авто.

vopros-avto.ru

Что такое датчик дождя и как он работает в автомобиле?

В данной статье рассмотрим основную задачу и принцип работы датчика дождя. Исходя из названия, становится понятным что это за прибор и его основное предназначение. Датчик дождя призван распознавать наличие осадков и автоматически включать стеклоочистители. Ведь грязь и дождь на стекле вызывает серьезные затруднения при управлении автомобилем, а постоянное включение и выключение дворников лишний раз отвлекает водителя от дороги.

Он, как и любое нововведение в первую очередь предназначен для повышения комфорта при управлении автомобилем. В последнее время датчик дождя получил широкое распространение, его вполне можно увидеть в базовой комплектации машин среднего и гольф-класса.

Принцип работы

Датчик располагается с внутренней стороны лобового стекла. Как он тогда работает? Как распознает дождь? Вся хитрость состоит в том, что он реагирует не на воду, а на свет. Конструкция устройства несложная и состоит из следующих элементов:

фотодиод;
два светодиода;
датчик освещения;
фольга;
электронный блок управления (ЭБУ).

Функционирует прибор за счет разного угла отражения инфракрасных лучей на мокром и чистом стекле. Один диод излучает инфракрасный луч, который, отражаясь от гладкой поверхности стекла, попадает на фотодиод, распознающий количество вернувшегося света. Сигналы, отраженные от чистого и мокрого (грязного) стекла, имеют различное преломление лучей. Мокрое стекло гораздо легче пропускает свет. ЭБУ распознает данные отличия и в случае необходимости дает сигнал для автоматического включения стеклоочистителей.

Часть датчиков умеют с предельной точностью распознавать количество капель или наличие снега на стекле и регулировать режимы работы стеклоочистителей. При сильном загрязнении идет сигнал о необходимости подачи омывающей жидкости. Блок управления связан проводом с управляющим дворниками реле. Датчик должен располагаться таким образом, чтобы попадать в зону работы стеклоочистителей. В состав прибора, как правило, включают и датчик автоматического света.

Установка датчика

Если автомобиль не укомплектован датчиком дождя на заводе, его можно купить и установить своими руками, для этого нет никакой необходимости отправляться в автосервис. В комплекте к прибору идет пошаговая инструкция по установке и настройке датчика.

Рассмотрим пример установки на российском автомобиле «Лада Гранта». Для начала необходимо открыть блок предохранителей, который расположен чуть ниже руля слева. На место штатного реле, которое расположено в крайнем левом углу вверху блока предохранителей, устанавливается реле датчика дождя. Блок управления приклеивается на лобовое стекло с помощью прилагаемого в комплекте двухстороннего скотча. Перед приклеиванием блока стекло необходимо протереть специальной салфеткой (прилагается в комплекте). Проводка от блока управления прокладывается под потолком, затем по левой стойке опускается вниз к блоку реле, через отверстие с внутренней стороны заводится в сам блок.

Также, встречаются универсальные датчики дождя, которые можно приклеить на специальный гель, от этого принцип работы прибора не меняется и схема установки аналогична описанной здесь.

Необходимо учитывать, что штатное реле очень крепко сидит в гнезде. Нужно постараться действовать предельно осторожно и не повредить крепление реле. Можно воспользоваться ножом и подцепить реле, чтобы ускорить работу и уменьшить шанс повреждения. Затем устанавливается реле датчика дождя и соединяется проводом с блоком управления. Закрываем крышку блока предохранителей и приступаем к тестированию работы прибора.

Видео-инструкция самостоятельной установки:

Настройка работы датчика

Чтобы проверить работу датчика, нужно перевести лепесток переключения стеклоочистителя в прерывистый режим. Затем небольшим количеством воды обрызгать стекло из пульверизатора или бутылки с водой. Через секунду должны сработать стеклоочистители. В зависимости от модели датчика у него есть различные режимы, которые легко настроить с помощью инструкции. Режим выбирается в соответствии со временем года и погодными условиями.

Реальные и мифические недостатки

Как и любое устройство, датчик обладает достоинствами и недостатками. К недостаткам можно отнести несвоевременное включение дворников (достаточно нескольких капель для срабатывания, тем не менее, они должны обязательно попасть в зону действия датчика). При срабатывании дворников не всегда включается омыватель стекла, и грязь только размазывается, снижая видимость. Еще одним недостатком является запоздалое срабатывание, хотя этот эффект можно устранить с помощью настройки. К заблуждениям относится мнение, что датчик бесполезен в зимнее время года. Изучив принцип его работы, становится понятно, что его функции актуальны не только при дожде, но и при снеге.

Изучив принципы работы и пример установки, можно сказать, что датчики дождя заслуженно получили широкое распространение в автомобильной индустрии и являются важными составляющими безопасного вождения.

it-cars.ru

Как включить датчик дождя

Как работает датчик дождя

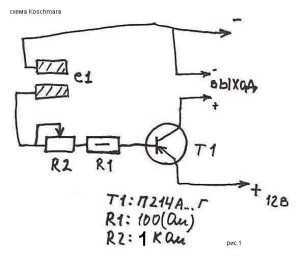

Схема

Не зря говорят, что лень – это двигатель прогресса. Именно она помогает придумывать различные системы, такие как система автоматического управления стеклоочистителями. Она контролирует работу дворников, в зависимости от погодных условий. Систему даже устанавливают на последние модели отечественных автомобилей.

На многих иномарках устанавливаются лобовые стекла с датчиками дождя, то есть устройство встроено в ветровое стекло и его демонтировать невозможно. Автомобилисты, не имеющие датчика дождя в стандартной комплектации, могут дополнительно сами установить эту опцию. Сделать это вам поможет универсальный датчик, устанавливаемый на любые модели авто.

Принцип действия датчика

Как работает

Оптический датчик размещают вертикально внутри салона на лобовом стекле машины в области действия щеток. В точке установки на стекле не должно быть никаких дефектов в виде трещин или сколов.

За счет инфракрасного излучения этот датчик сканирует состояние внешней стороны стекла. При наличии влаги или загрязнений на стекле меняется уровень отраженного сигнала, а электронному блоку управления отправляется сигнал, и он включает дворники. Система может автоматически менять паузу движения щеток, в зависимости от дождя.

Датчики дождя можно устанавливать на разные ветровые стекла, в том числе на те, которые имеют сверху тонированную полосу. Исключение – стекла с инфракрасным фильтром, которые устанавливаются на автомобили Шевроле Нива Люкс и пр.

к содержанию ↑

Как включить датчик

Заводской датчик

Датчик активизируется лишь в том случае, когда дворники включены на первое положение. Далее датчик сам распознает и включается, увеличивая или уменьшая скорость работы дворников. Второе и третье положения остаются неизменными.

Ручное управление должно быть обязательно, так как бывают разные ситуации. К примеру, брызги от лужи могут попасть на сторону водителя, не охватив зону датчика и пассажира. Или вы могли сесть в машину утром и заметить «подарок» от голубей. В сухую погоду рекомендуем отключать датчик дождя, так как он может ложно срабатывать. К примеру, при появлении насекомых в зоне действия датчика, пуха, листьев. Иногда даже тень вызывает срабатывание дворников.

Включение омывателя остается доступно лишь в ручном режиме. Самостоятельно не вовремя брызнувшая струя может удивить, ограничить обзор и даже испугать некоторых водителей.

Рассмотрим два типа современных датчиков, которые широко распространены на российском рынке. Первая система работает на базе импортного микропроцессора, а вторая изготовлена российскими специалистами

к содержанию ↑

Датчик дождя RAINsensor

RAINsensor

Это устройство создано на микропроцессоре Microchip. Датчик дождя подходит для всех автомобилей с 12-вольтовым оборудованием. Для установки вы должны проделать следующие операции:

Закрепить на лобовом стекле фиксатор датчика.
Нанести гель для датчика дождя, который выровняет коэффициенты преломления.
Закрепить корпус датчика на держателе.
Убедиться, чтобы в рабочих зонах между стеклом авто и датчиком не было воздушных пузырьков.

к содержанию ↑

Подключение датчика

Видео: Lada Granta – устанавливаем датчик дождя.

Датчик подключают всегда в переключателю режимов работы. Рассмотрим на примере отечественного ВАЗа:

Синий провод подключаем на корпус.
Красный к контакту I переключателя.
Желтый провод датчика подключаем к желтому с зеленой полосой в автомобиле.
Черный провод подключаем на контакт 53 колодки переключателя (синий проводок).

Для нормального функционирования датчика нужно сначала выполнить калибровку чувствительности под параметры светопропускаемости лобового стекла, а при эксплуатации датчика можно установить необходимый порог срабатывания дворников.

к содержанию ↑

Датчик дождя DDA

Отечественные разработчики при создании этого датчика не копировали чужие решения, ошибки и проблемы, а пошли своим путем. При проектировании были учтены следующие требования:

Простота управления системой
Возможность монтажа датчика самостоятельно.
Подключение без изменений в электропроводке.
Возможность отключения датчика дождя и управления дворниками в ручном режиме.
Доступная цена.

Также этот готовый продукт обеспечивает возможность регулировки паузы движения щеток в зависимости от скорости движения автомобиля. Большую массу воды датчик видит еще на подлете ее к стеклу с расстояния 5-10 см и включает дворники заблаговременно.

Устанавливаются эти датчики дождя на ВАЗ 2110 и подходит для других отечественных авто и иномарок.

Система имеет несколько режимов работы:

Кнопки для датчика

На лицевой стороне есть два индикатора и кнопка для быстрой смены рабочего режима.

Продукт постоянно модернизируется. По пожеланиям и отзывам разработчики дорабатывают свой продукт. К примеру, в первых моделях не было регулировки чувствительности. Проблема была решена путем подкладывания нескольких слоев тонировочной пленки под элементы датчика. Полезную функцию вскоре добавили в следующей версии датчика.

к содержанию ↑

Установка

Оптический датчик нужно приклеить со стороны салона к лобовому стеклу.
Из монтажного блока авто следует вынуть реле стеклоочистителя и вставить вместо него блок управления датчиком дождя.
Проложить проводку.
Отрегулировать чувствительность.

Как видите ,в установке датчиков дождя нет ничего сложного, так что вы можете сделать все своими руками.

avtozvuk.info

❶ Как отключить датчик дождя

Автор КакПросто!

Датчик дождя применяется в автомобилях в виде оптико – электронного устройства, которое устанавливается на ветровом стекле и реагирует на появление на нем влаги. В функции этого датчика входит автоматическое управление «дворниками» – стеклоочистителями; а также он приводит в действие механизмы, которые закрывают люк и стекла дверей. Часто водителей раздражает непредсказуемая работа дворников из-за датчика дождя, который рассчитан на европейский режим езды(без пробок и на больших скоростях). Поэтому владельцы автомобилей хотят отключить этот датчик и регулировать работу «дворников» вручную.

Вам понадобится

– руководство по эксплуатации вашей модели автомобиля;
– СТО, где обслуживают именно вашу модель;
– опытный программист, способный отключить или удалить программу в компьютере, руководящую датчиком дождя.

Инструкция

Для начала попробуйте все возможными способами уладить вопрос с датчиком дождя без его отключения. Найдите специалиста для его отключения без механического воздействия. Это бывает очень сложно – хотя эта сложность варьируется от минуса к плюсу в зависимости от распространенности модели вашего автомобиля. Начните с того, что постоянно следите за чистотой окошка датчика дождя. Если стекло в этом месте грязное – под руководством датчика «дворники» работают по произвольной программе.

Попробуйте также избавиться от капризов датчика дождя регулятором чувствительности – он находится на рычаге «дворников» – увеличить эту самую чувствительность. Если датчик не реагирует на мелкие капли – щелкайте регулятором вправо до тех пор, пока он (датчик) не начнет реагировать.

Просто сделать так, чтобы датчик дождя перестал работать – довольно –таки просто. Для этого выдерните из него разъем. В этом случае «дворники» вашего автомобиля будут теперь действовать только в так называемом «прерывистом» режиме. И в добавление к этому неудобству в вашем блоке управления бортовой сети будет теперь прописана постоянная ошибка по датчику (которую, в принципе, можно, конечно, убрать перекодировкой блока). А, главное, у вас прекратит свою работу автоматический режим включения фар. Если вас это все не пугает – вынимайте разъем из датчика.

Обратите внимание

Попытки отключения датчика дождя «своими» методами – перекусить пассатижами провода – чреваты непредсказуемыми последствиями для блока управления бортовой сети. Обратитесь лучше в сервис!

Полезный совет

Прежде, чем начинать поиски специалиста – программиста для отключения датчика дождя, попробуйте выяснить, а подходит ли этот датчик к ветровому стеклу вашего автомобиля. Существует такое понятие, как адаптация датчика дождя под оптические свойства конкретного стекла. Эту операцию (или процедуру) могут доброкачественно провести только в сервисе высокого уровня, который обслуживает только автомобили таких моделей, как и ваша. После нее датчик дождя перестанет доставлять вам лишние хлопоты и будет радовать своевременным включением и выключением стеклоочистителей.

Распечатать

Как отключить датчик дождя

www.kakprosto.ru

Датчик дождя на лобовом стекле: установка, как работает, гель

Современные транспортные средства имеют сложную конструкцию, которая помимо различных усовершенствованных узлов, агрегатов и механизмов, представлена большим количеством полезных дополнений, среди которых датчик дождя. Однако относительно него в кругах автовладельцев ходят различные противоречивые слухи. Одни утверждают, что это устройство не несет никакой пользы и необходимо лишь для того, чтобы увеличить стоимость авто. По мнению других, от наличия этой опции не меньше пользы, нежели чем от системы ABS. Попробуем разобраться, нужна или нет установка датчика дождя на автомобиль,

Конструкционные и функциональные особенности

Стоит отметить, что появившийся не так давно датчик дождя устанавливался исключительно на авто премиум класса. Однако в дальнейшем он уже стал тем полезным дополнением, которое появилось и на транспортных средствах средней и бюджетной категорий. Помимо этого, в продаже можно встретить различные модификации этого устройства, которые самостоятельно устанавливаются на любую машину. Теперь установить датчик дождя может каждый автолюбитель.

Как это работает

Как работает датчик дождя? Его схема представлена чувствительным элементом, который реагирует на атмосферные осадки, попадающие на лобовое стекло, после чего осуществляется автоматическое включение стеклоочистителей. Большинство моделей транспортных средств имеют многофункциональный датчик дождя, то есть он помимо включения дворников авто, еще управляет работой доводчиков боковых стекол и закрывает люк.

Если на авто установлена такая система, многократно повышается комфорт при управлении в дождливую или снежную погоду, ведь водителю уже не нужно самостоятельно включать стеклоочистители и выбирать оптимальный режим их работы. Это за него сделает электроника.

В основе функционирования датчика заложен принцип преломления ИК-излучения в момент, когда на лобовое стекло попадают капли дождя или снега. Благодаря этой особенности, датчик дождя в авто располагается на внутренней стороне лобового стекла, следовательно, он полностью исключен от контакта с водой. Схема устройства состоит из электронной системы управления и исполнительного механизма (реле), которое запускает электромоторы дворников, и, в зависимости от интенсивности осадков, корректирует их работу.

Конструкция системы управления представлена чувствительным фотоэлементом и светодиодами, которые во время работы датчика излучают инфракрасный свет. Далее ИК-излучение проходит через стекло, и когда оно чистое и сухое, его большая часть отражается от поверхности и улавливается фотоэлементом. Для выравнивания коэффициента преломления на его рабочую зону наносят специальный гель. Но как только на стекло попадает влага, излучение начинает рассеиваться. На основании этих изменений, фотоэлемент датчика подает соответствующие сигналы системе управления, которая на основании заложенных алгоритмов запускает очистители стекол и корректирует их работу.

Заметим, что большинство устройств выпускается не настраиваемыми, то есть реагируют на изменение погодных условий с запозданием. Но все же, датчик дождя имеет больше плюсов:

снижает утомляемость водителя и повышает комфортабельность при управлении транспортным средством во время выпадения атмосферных осадков;
повышает безопасность на дороге ввиду того, что водителю не приходится прерываться на переключение режимов работы стеклоочистителей;
значительно продлевает эксплуатационный ресурс механизма дворников.

Как датчик дождя включается в работу

Устройство начинает работать при включении стеклоочистителей на первое положение, далее, в зависимости от интенсивности осадков блок управления подбирает оптимальные режим работы дворников. Остальные положения очистителей стекла остаются неизменными.

В любом случае не стоит отключать ручное управление дворниками, поскольку нельзя полностью исключить возникновение нестандартной ситуации. Например, случайно попавшие на лобовое стекло брызги луж после дождя, которые не уловил рабочий элемент датчика, либо необходимость очистки стекла от пыли или птичьего помета.

Чтобы исключить ложные срабатывания датчика в сухую погоду, необходимо его отключить, так как щетки очистителей могут повредить сухое лобовое стекло.

Самостоятельная установка датчика дождя на авто

Установить этот полезный аксессуар можно на любое транспортное средство. В случае, когда машина еще находится на гарантии, перед тем как его смонтировать, необходимо выбрать универсальную настраиваемую модель, которая полностью исключает вмешательство в электрическую сеть. В противном случае гарантия будет автоматически исключена. При покупке датчика в его комплектацию обязательно включена подробная схема монтажа, элементы датчика, гель и монтажный клей.

Установка дождевого датчика на авто осуществляется в следующей последовательности:

На рабочую поверхность датчика наносится специальный гель, благодаря которому выравнивается коэффициент преломления инфракрасного излучения светодиодов.
При помощи входящего в комплект монтажного клея оптическая часть крепится к внутренней стороне лобового стекла.
Система управления устройством размещается в монтажном блоке авто вместо реле стеклоочистителей (во время установки главное не ошибиться с положением и маркировкой ключа).
Оптическая часть и система управления соединяются проводами, которые маскируются в обшивке стойки.
В концовке выставляется необходимая чувствительность.

В случае поломки замена датчика дождя осуществляется в обратной последовательности. Но необходимо знать, что на зарубежных авто оптическая часть аксессуара вмонтирована непосредственно в стекло и снять ее самостоятельно не получится.

Самостоятельное изготовление дождевого датчика

Большинство автолюбителей интересует вопрос, как сделать датчик дождя своими руками? Вначале этого необходимо определиться с типом изготавливаемого устройства, досконально знать его принцип действия и подобрать соответствующие схеме детали. С приобретением элементов для самостоятельного изготовления устройства, в принципе, проблем возникнуть не должно. Однако помимо них еще необходим специальный оптический гель, без которого датчик будет работать некорректно.

Наиболее распространенным типом при самостоятельном изготовлении является оптический. Его подробную схему и описание деталей можно найти в Интернете. Более сложной для повторения в условиях домашней мастерской является конструкция второго типа – влагомера, но он отличается высокой точностью работы.

autolirika.ru
