Регулировка стояночного тормоза Ford Focus II (Форд Фокус)

Для предварительной проверки правильности регулировки привода стояночного тормо­за поднимите рычаг привода вверх до упора, вы  должны услышать пример­но 5-7 щелчков храпового устройства. Если количество щелчков не укладывается в ука­занный интервал или автомобиль неудерживается стояночным тормозом (см. «Проверка стояночного тормоза»), отрегулируйте привод. Регулировочный узел привода стоя­ночного тормоза расположен в салоне под облицовкой тоннеля пола. Тормозные меха­низмы задних колес   автомобиля    Ford Focus II в зависимости от комплектации могут быть барабанного или дискового типа. В обо­их случаях тросовый привод воздействует на разжимные рычаги, прижимающие тормоз­ные колодки к барабанам или к дискам. Прин­цип регулировки привода стояночного тормо­за в обоих случаях одинаков, различаются лишь способы контроля.

Вам потребуются: торцовая головка «на 13», отвертка с плоским лезвием.





1. Подденьте отверткой край рамки чехла рычага привода стояночного тормоза…



2. …отсоедините рамку от облицовки тон­неля пола, преодолевая упругое сопротивле­ние ее фиксаторов, и передвиньте чехол вверх по рычагу.

ПРИМЕЧАНИЕ

Сиденье водителя снято для наглядности. Для получения доступа к креплениям чехла и к регулировочному

узлу привода стояноч­ного тормоза снимать сиденье не требуется.



3. Проверьте правильность регулировки за­зоров между тормозными колодками и бара­банами тормозных механизмов задних колес (если автомобиль оснащен  барабанными тормозными механизмами задних колес). Для этого несколько раз сильно нажмите на пе­даль тормоза при опущенном до упора вниз рычаге привода стояночного тормоза. Если зазоры больше нормы, в тормозных механиз­мах при каждом нажатии на педаль будут слышны щелчки срабатывающих механизмов регулировки зазоров. Прекращение щелчков означает окончание регулировки.

    4. Вывесите заднюю часть автомобиля и ус­тановите ее на надежные опоры.

    5. Снимите тормозные барабаны (см. «Снятие и установка тормозного барабана»), если автомобиль оснащен барабан­ными тормозными механизмами задних колес.



    6. Ослабьте затяжку контргайки наконечника переднего троса привода стояночного тор­моза…



    7. …и полностью свинтите контргайку с наконечника.



    8. Опустите рычаг привода вниз до упора и отверните регулировочную гайку до самого конца резьбового наконечника переднего троса.



    9.  Вставьте щупы толщиной 2,0 мм между концевыми ограничителями разжимных рычагов и задних тормозных колодок обоих бара-банных тормозных механизмов задних колес или щупы толщиной 0,7 мм  в зазоры а между разжимными рычагами 1 и опорами 2 суппортов дисковых тормозных механизмов.

    Поделиться в социальных сетях:

    ubs-rus.com

    Ford Focus 2 тормозные колодки, трос, рукоятка рычаг стояночного тормоза ручника снять замена ремонт Форд Фокус 2

    Ford Focus 2 > Ремонт автомобиля > Тормозная система > Снятие элементов стояночной тормозной системы

    Тросы стояночного тормоза Форд Фокус 2 заменяем при их обрыве, вытягивании или заедании внутри оболочек, когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне до 23 % включительно.

    Рычаг стояночного тормоза снимаем для его замены или замены выключателя сигнализатора стояночного тормоза.
    Следует одновременно проводить замену обоих тросов.
    Рычаг стояночного тормоза переводим в крайнее нижнее положение.
    Показываем замену правого троса стояночного тормоза.
    Снимаем правое заднее колесо.

    Раздвижными пассатижами выводим наконечник троса из проушины рычага привода.

    Выводим трос из отверстия суппорта.

    Трос стояночного тормоза имеет промежуточное крепление на нижнем продольном рычаге.

    Головкой «на 7» отворачиваем саморез крепления троса к рычагу.

    Сдвинув крепление назад…

    …вынимаем его из рычага.

    Выводим трос из металлического держателя.

    Нажав отверткой на фиксатор…

    …выводим трос из пластикового держателя.

    Аналогично выводим трос из пластикового держателя, находящегося за топливным баком.

    Для доступа к уравнителю тросов стояночного тормоза необходимо сдвинуть теплозащитный экран системы выпуска отработавших газов.

    Теплозащитный экран крепится к кузову четырьмя гайками.

    Ключом «на 10» отворачиваем гайки.

    Отводим теплозащитный экран от саморезов крепления…

    Теплозащитные экраны крепятся к кузову внахлест.

    Отводим от саморезов крепления оба экрана…

    …и сдвигаем один экран по другому к передней части автомобиля.

    Задние тросы стояночного тормоза и передний стояночный трос крепятся к уравнителю.

    Сдвигаем передний стояночный трос в прорези уравнителя…

    …и выводим наконечник.

    Удерживая раздвижными пассатижами уравнитель, шлицевой отверткой разгибаем на уравнителе ухо крепления заднего троса.

    Выводим наконечник заднего стояночного троса из уравнителя.

    Нажав отверткой на фиксатор переднего наконечника оболочки троса…

    …выводим передний наконечник оболочки троса из направляющего кронштейна, приваренного к днищу кузова.

    Снимаем трос. Аналогично снимаем левый трос стояночного тормоза.
    Установку тросов выполняем в обратной последовательности.

      Обратите внимание, что тросы перед направляющим кронштейном перекрещиваются !!!

    После замены тросов регулируем стояночный тормоз. Для этого заворачиваем регулировочную гайку до положения, при котором рычаг поднимается максимум на семь щелчков.
    Для снятия рычага стояночного тормоза снимаем заднюю часть облицовки туннеля пола (см. «Снятие облицовки туннеля пола»).

    Рычаг стояночного тормоза крепится к кузову тремя болтами.

    Головкой «на 10» отворачиваем болты.

    Вынимаем резиновый уплотнитель переднего троса стояночного тормоза из отверстия в кузове.

    Отводим рычаг для более удобного отключения разъема выключателя сигнализатора стояночного тормоза.

    Тонкой шлицевой отверткой нажимаем на фиксатор разъема и отсоединяем разъем.

    Снимаем рычаг стояночного тормоза вместе с передним тросом.

    Передний трос стояночного тормоза зафиксирован на секторе рычага.

    Отгибаем шлицевой отверткой фиксатор…

    …и выводим трос.

    Отворачиваем регулировочную гайку и снимаем шайбу.

    Выводим наконечник троса.

    Новый передний трос стояночного тормоза Форд Фокус 2 и рычаг устанавливаем в обратной последовательности.
    Замену выключателя сигнализатора стояночного тормоза показываем на снятом рычаге. Головкой или ключом «на 8» отворачиваем болт крепления выключателя к рычагу.

    Снимаем выключатель сигнализатора стояночного тормоза.

    Устанавливаем выключатель сигнализатора стояночного тормоза в обратной последовательности.

    Снятие элементов стояночной тормозной системы Ford Focus 2

    Первоисточник контента - WiKi сайта журнала "За Рулём"

    ford-focus-2.dv13.ru

    Рабочие регулировки компонентов тормозной системы Форд Фокус 2

    _____________________________________________________________________________

    Рабочие регулировки компонентов тормозной системы Форд Фокус 2

    Замена главного тормозного цилиндра Форд Фокус 2

    Работы по замене главного тормозного цилиндра:

    - Отсоедините провод «массы» от аккумулятора. Рассоедините штекерный разъем на крышке заливной горловины (рис. 1).

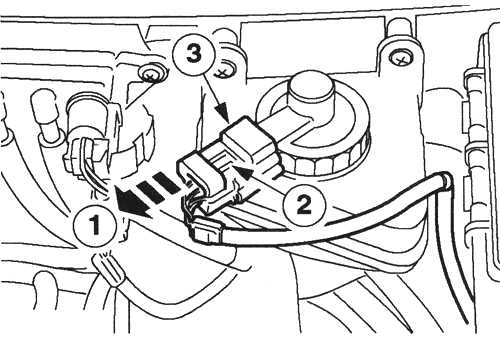

    Рис. 1. Отсоединение штекерного разъема на крышке заливной горловины

    - Оттяните назад язычок. Нажмите на зажимы. Рассоедините штекерный разъем.

    - Снимите крышку заливной горловины бачка гидропривода тормозов Ford Focus 2.

    - Отпустите гайки обоих передних колес. Поднимите и подоприте автомобиль.

    - Снимите передние колеса. Отпустите ниппель для удаления воздуха.

    - Снимите пылезащитную крышку. Отпустите ниппель для удаления воздуха.

    - Удалите тормозную жидкость из бачка гидропривода тормозов Форд Фокус 2.

    - Подсоедините трубку для удаления воздуха к ниппелю удаления воздуха и поместите ее в подходящую емкость.

    - Нажимайте на педаль тормоза до тех пор, пока не прекратится выделение тормозной жидкости. Затяните ниппель удаления воздуха.

    - Опустите автомобиль. Снимите воздушный фильтр.

    - Снимите выпускной трубопровод воздушного фильтра.

    - Рассоедините штекерный разъем центральной электрораспределительной коробки.

    - Выверните винт крепления центральной электрораспределительной коробки.

    - Отсоедините центральную электрораспределительную коробку.

    - Переместите воздушный фильтр в другое положение. Отсоедините питающий трубопровод тормозной жидкости.

    - Рассоедините штекерный разъем датчиков давления системы тормозов Форд Фокус 2. Отсоедините тормозные трубопроводы.

    - Перед снятием главного цилиндра убедитесь в том, что в вакуумном усилителе тормозов сброшен вакуум. Это можно проделать, отсоединив вакуумный трубопровод от вакуумного усилителя тормозов.

    - Снимите вакуумный шланг вакуумного усилителя тормозов. Снимите главный тормозной цилиндр.

    - Перед установкой главного тормозного цилиндра Форд Фокус 2 убедитесь в наличии вакуумного уплотнения и в чистоте контактных поверхностей.

    - После установки удалите воздух из системы тормозов. При установке выполните процедуру снятия в обратной последовательности.

    Вакуумный усилитель тормозов Форд Фокус 2

    Рис. 2. Вакуумный усилитель тормозов

    1 — бачок гидропривода тормозов; 2 — вакуумный усилитель тормозов; 3 — толкатель; 4 — главный тормозной цилиндр

    Вакуумный усилитель тормозов Ford Focus 2 мембранного типа — это:

    - независимый узел;

    - смонтированный на перегородке кузова со стороны двигателя;

    - использующий в качестве источника энергии вакуум во впускном коллекторе двигателя и атмосферное давление;

    - оснащенный обратным клапаном для временного поддержания давления в случае снижения вакуума.

    Замена вакуумного усилителя тормозов Форд Фокус 2

    Операции по снятию вакуумного тормозного усилителя:

    - Снимите главный тормозной цилиндр Форд Фокус 2.

    - Рассоедините штекерный разъем электромагнитного клапана вакуумного усилителя тормозов

    - Рассоедините штекерный разъем гидравлического блока управления (HCU).

    - Ослабьте фиксатор. Рассоедините штекерный разъем.

    - Отсоедините тормозные трубопроводы от HCU. Снимите гидравлический блок управления Форд Фокус 2.

    - Высвободите тормозные трубопроводы из зажимов на перегородке.

    - Отсоедините толкатель вакуумного усилителя тормозов от педали тормоза. Выжмите педаль тормоза. Отожмите зажим.

    - Извлеките штифт толкателя вакуумного усилителя тормозов. Отверните гайки крепления вакуумного усилителя тормозов.

    Операции по установке вакуумного тормозного усилителя:

    - Убедитесь в правильности прохождения толкателя вакуумного усилителя тормозов Ford Focus 2 через резиновый чехол перегородки кузова. Перед установкой убедитесь в правильности установки прокладки на вакуумном усилителе тормозов.

    - Установите вакуумный усилитель тормозов. Установите гайки крепления вакуумного усилителя тормозов.

    - Установите новый штифт соединения толкателя вакуумного усилителя тормозов и педали тормоза.

    - Установите штифт толкателя вакуумного усилителя тормозов Форд Фокус 2. Выжмите педаль тормоза.

    - Отсоедините нижнюю секцию панели приборов. Выверните винты.

    - Высвободите зажим. Отсоедините штекерный разъем канала передачи данных и снимите нижнюю секцию панели приборов.

    - Снимите воздуховод. Снимите фиксатор. Снимите воздуховод.

    - Отпустите болт крепления рычага возврата педали тормоза.

    - Удостоверьтесь в наличии зазора между педалью тормоза и рычагом возврата педали тормоза, чтобы иметь свободу перемещения.

    - Выверьте положение рычага возврата педали тормоза относительно кронштейна педали тормоза.

    - Затяните гайки крепления вакуумного усилителя тормозов.

    - При работающем двигателе три раза выжмите педаль тормоза, чтобы удостовериться в свободе перемещения педали тормоза и ее возвращении в положение незадействованных тормозов. Затяните болт крепления рычага возврата педали тормоза.

    - Установите воздуховод. Закрепите зажим. Закрепите штекерный разъем канала передачи данных на нижней секции панели приборов.

    - Установите нижнюю секцию панели приборов. Закрепите зажим. Затяните винт.

    - Закрепите тормозные трубопроводы на перегородке. Установите гидравлический блок управления Форд Фокус 2.

    - Подсоедините тормозные трубопроводы к гидравлический блок управления (HCU). Состыкуйте штекерный разъем HCU. Состыкуйте штекерный разъем.

    - Зажмите фиксатор. Состыкуйте штекерный разъем электромагнитного клапана вакуумного усилителя тормозов.

    - Установите главный тормозной цилиндр. Удалите воздух из системы тормозов.

    Замена тормозных колодок Форд Фокус 2 (задние барабанные тормоза)

    Операции по снятию тормозных колодок:

    - Снимите чехол рычага стояночного тормоза. Отсоедините зажим чехла. Снимите чехол.

    - Убедитесь в том, что задние тормоза находятся в холодном состоянии.

    - Отпустите стояночный тормоз до упора в нижнее положение.

    - Отпустите регулировочную гайку троса стояночного тормоза Форд Фокус 2 до полного ослабления натяжения троса.

    - Снимите зажим. Отпустите регулировочную гайку. Снимите колеса.

    - Отсоедините жгут электропроводки датчика скорости колеса от кулака колеса и панели пола. Рассоедините штекерный разъем. Отсоедините зажимы.

    - Не снимайте тормозной барабан, используя гайку крепления ступицы. Не повредите жгут электропроводки или штекерный разъем датчика скорости колеса.

    - Жгут электропроводки датчика скорости колеса проходит через кулак колеса.

    - Снимите ось колеса в сборе со ступицей колеса. Снимите удерживающие пружины. Снимите штифты.

    - Не повредите чехлы колесных цилиндров. Отсоедините колодки от колесного цилиндра. Отсоедините тормозные колодки Форд Фокус 2 от опоры.

    - Закрепите поршни колесных цилиндров на месте резиновой лентой.

    - Отсоедините трос стояночного тормоза. Протолкните рычаг внутрь. Отсоедините трос.

    - Снимите нижнюю стяжную пружину. Снимите верхнюю стяжную пружину.

    - Снимите переднюю тормозную колодку с разжимной планки и компенсатора зазора тормозных колодок Ford Focus 2.

    - Вытяните колодку наружу. Отсоедините разжимную планку. Высвободите разжимную планку.


    Рис. 3. Снятие передней тормозной колодки Форд Фокус 2 с разжимной планки

    - Пружина разжимной планки находится в подпружиненном состоянии. Отсоедините заднюю колодку от опоры.

    - Переместите разжимную планку вниз. Отсоедините стяжную пружину стояночного тормоза.

    Рис. 4. Отсоединение задней тормозной колодки Форд Фокус 2 от опоры

    Операции по установке тормозных колодок Форд Фокус 2:

    - Очистите, проверьте контактные точки тормозного щита и нанесите на них силиконовую диэлектрическую смазку. Установите разжимную планку на заднюю тормозную колодку Форд Фокус 2.

    - Установите стяжную пружину стояночного тормоза. Переместите планку вверх.

    - При установке остальных компонентов выполните процедуру снятия в обратной последовательности.

    - Внутренний автоматический компенсатор зазора тормозных колодок Ford Focus 2 должен быть отрегулирован, а тормозные колодки должны быть сцентрированы относительно тормозного барабана.

    - Вращайте задние колеса и при этом четыре раза выжмите педаль тормоза.

    - Отрегулируйте трос стояночного троса.

    Замена передних тормозных колодок Форд Фокус 2

    Работы по снятию передних тормозных колодок :



    Рис.5. Компоненты переднего дискового тормоза Форд Фокус 2

    1 — поворотный кулак; 2 — ступица колеса; 3 — диск; 4 — фиксатор; 5 — гайка крепления ступицы колеса; 6 — тормозная колодка; 7 — суппорт тормоза

    - Отпустите гайки колеса. Поднимите и подоприте автомобиль. Снимите колесо.

    - Отсоедините тормозной шланг от опорного кронштейна.

    - Отсоедините зажим крепления наружной тормозной колодки.

    - Вытяните суппорт наружу для освобождения поршня.

    - Отсоедините суппорт. Снимите крышки болтов. Выверните болты.

    - Подвесьте суппорт во избежание давления на тормозной шланг.

    - Поднимите зажим крепления наружной тормозной накладки над подпружиненными зажимными лапками.

    - Снимите наружную тормозную колодку.

    - Снимите внутреннюю тормозную колодку.

    Работы по установке передних тормозных колодок Форд Фокус 2:

    - Если поршень суппорта втянут внутрь корпуса, тормозная жидкость будет вытесняться из главного тормозного цилиндра.

    - Полностью вдавите внутрь поршень суппорта.

    - Установите внутреннюю тормозную колодку. Установите наружную тормозную колодку. Протолкните наружный зажим крепления над подпружиненными зажимными лапками.

    - Установите суппорт Форд Фокус 2. Установите тормозной шланг на опорный кронштейн.

    - Установите зажим крепления наружной тормозной колодки. Установите колеса.

    - Проверьте уровень тормозной жидкости в бачке гидропривода тормозов.

    Технические характеристики передних дисковых тормозов Форд Фокус 2, мм

    Диаметр тормозного диска - 258
    Диаметр тормозного диска - 300
    Номинальная толщина нового тормозного диска Ford Focus 2 - 22
    Номинальная толщина нового тормозного диска - 24
    Толщина отбраковки изношенного тормозного диска - 20
    Толщина отбраковки изношенного тормозного диска - 22.2
    Толщина отбраковки изношенной тормозной колодки - 1.5

    Спецификации моментов затяжки, Нм

    Болты крепления опорной пластины тормозного суппорта - 133
    Болты крепления тормозного суппорта - 28
    Ниппельное соединение тормозного шланга с тормозным суппортом - 15

    Замена тормозного барабана Форд Фокус 2 (задние тормоза)

    Рис. 6. Барабанный тормоз Форд Фокус 2

    1 — передняя колодка; 2 — возвратная пружина стояночного тормоза; 3 — верхняя стяжная пружина; 4 — колесный цилиндр; 5 — задняя колодка; 6 — трос стояночного тормоза; 7 — нижняя стяжная пружина; 8 — тормозной щит; 9 — удерживающая пружина

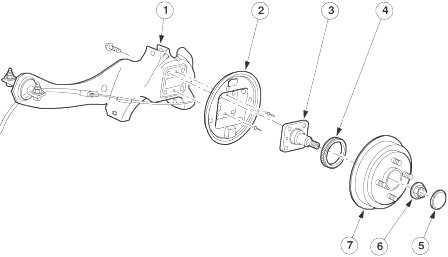

    Рис. 7. Компоненты заднего барабанного тормоза Форд Фокус 2

    1 — продольный рычаг и кулак; 2 — тормозной щит; 3 — ось колеса; 4 — импульсное кольцо датчика антиблокировочной системы; 5 — смазочный колпачок; 6 — держатель подшипника колеса; 7 — барабан

    Операции по замене барабана заднего тормоза:

    - Отпустите стояночный тормоз. Снимите колесо в сборе с шиной.

    - Отсоедините жгут электропроводки датчика скорости колеса от кулака колеса и панели пола .

    - Рассоедините штекерный разъем. Отсоедините зажимы.

    - Не повредите жгут электропроводки или штекерный разъем датчика скорости колеса.

    - Жгут электропроводки датчика скорости колеса проходит через кулак колеса.

    - Снимите ось колеса в сборе со ступицей колеса с кулака колеса. Снимите ось колеса в сборе со ступицей колеса.

    - При установке выполните процедуру снятия в обратной последовательности.

    Замена тормозного суппорта Форд Фокус 2

    Действия по замене тормозного суппорта Форд Фокус 2:

    Рис. 8. Ослабление натяжения тормозного шланга

    - Отпустите гайки колеса. Поднимите и подоприте автомобиль.

    - Снимите колесо. Отсоедините тормозной шланг от опорного кронштейна.

    - Ослабьте натяжение тормозного шланга (рис. 8).

    - Пережмите тормозной шланг зажимом.

    - Отпустите ниппельное соединение тормозного шланга.

    - Снимите передние тормозные колодки Форд Фокус 2.

    - Отсоедините суппорт от тормозного шланга.

    - Заглушите тормозной шланг во избежание вытекания тормозной жидкости и проникновения грязи.

    - После установки удалите воздух из системы тормозов. При установке выполните процедуру снятия в обратной последовательности.

    Разборка и сборка тормозного суппорта Форд Фокус 2

    Технические работы по разборке тормозного суппорта:

    - Снимите тормозной суппорт Ford Focus 2.

    - Во избежание повреждения поршня суппорта установите деревянный брусок или ветошь между поршнем суппорта и корпусом суппорта.

    - Извлеките поршень суппорта из корпуса суппорта, используя сжатый воздух. Снимите поршень тормозного суппорта.

    - Снимите и отбракуйте пылезащитное уплотнение.

    - Снимите и отбракуйте уплотнение поршня.

    - Осмотрите поршень суппорта и канал поршня, обращая внимание на точечную коррозию и задиры, и при необходимости установите новый поршень.

    Технические работы по сборке тормозного суппорта Форд Фокус 2:

    - Смажьте канал поршня, уплотнение поршня и поршень суппорта тормозной жидкостью Super DOT 4, соответствующей спецификации компании Ford.

    - Уплотнение суппорта устанавливается в канавку в канале поршня.

    - Установите новое уплотнение суппорта в канал поршня. Установите новое пылезащитное уплотнение на поршень тормозного суппорта.

    - Не поцарапайте и не повредите поршень суппорта при установке в канал суппорта.

    - Вставьте поршень суппорта в канал суппорта.

    - Установите пылезащитное уплотнение. Установите тормозной суппорт.

    Замена тормозного диска Форд Фокус 2

    Операции по замене тормозного диска Форд Фокус 2:

    - Снимите колесо в сборе с шиной.

    - Отсоедините тормозной шланг от стойки подвески.

    - Подвесьте суппорт тормоза и анкерную пластину, чтобы предотвратить приложение нагрузки от их веса к тормозному шлангу.

    - Отсоедините суппорт тормоза и анкерную пластину от кулака колеса.

    - Снимите тормозной диск.

    - Снимите зажим (при наличии).

    - При установке выполните процедуру снятия в обратной последовательности.

    Стояночный тормоз Форд Фокус 2

    Система стояночного (ручного) тормоза Форд Фокус 2 имеет тросовый привод и управляется с помощью независимого ручного рычага стояночного тормоза.

    Рис. 9. Система стояночного тормоза Форд Фокус 2 с задними барабанными тормозами

    1 — рычаг стояночного тормоза; 2 — задний трос и оболочка троса; 3 — уравнитель; 4 — трос стояночного тормоза

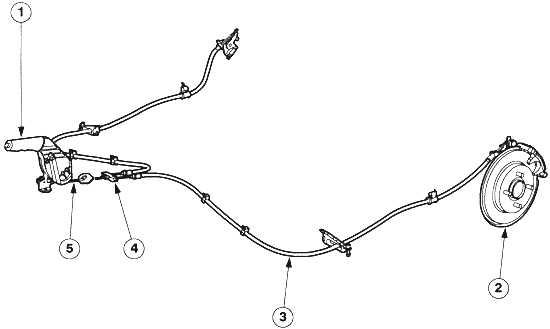

    Рис. 10. Система ручного тормоза Форд Фокус 2 с задними дисковыми тормозами

    1 — рычаг ручного тормоза; 2 — тормозной диск; 3 — задний трос и оболочка троса; 4 — уравнитель; 5 - трос стояночного тормоза

    Система ручника Форд Фокус 2 воздействует на систему барабанных тормозов или дисковых тормозов задних колес следующим образом:

    - с барабанными тормозами задних колес независимый ручной рычаг стояночного тормоза напрямую через тросовую систему приводит в действие задние тормозные колодки;

    - с дисковыми тормозами задних колес рычаг стояночного тормоза Ford Focus 2 приводит в действие суппорты задних тормозов с помощью троса и рычага заднего суппорта со встроенным кулачком.

    Собачка, находящаяся внутри суппорта заднего тормоза, вращает регулировочный винт поршня, посредством чего компенсируется износ накладок. Для регулировки троса несколько раз задействуйте рычаг ручного тормоза.

    Регулировка троса стояночного тормоза

    - Снимите чехол рычага ручного тормоза. Отсоедините зажим чехла.

    - Снимите чехол. Отпустите стояночный тормоз до упора в нижнее положение.

    - Отпустите регулировочную гайку троса ручного тормоза Форд Фокус 2 до полного ослабления натяжения троса.

    - Снимите зажим. Отпустите регулировочную гайку.

    - Задействуйте и отпустите педаль тормоза, чтобы обеспечить правильную регулировку задних тормозов.

    - Поднимите и подоприте автомобиль.

    - Убедитесь в правильности разводки и фиксации зажимами троса ручника и оболочки троса.

    - Поднимите рычаг стояночного тормоза вверх на четыре отметки.

    - Затяните регулировочную гайку троса ручника до ощутимого увеличения плотности затяжки.

    - Несколько раз задействуйте и отпустите рычаг стояночного тормоза с достаточной силой для фиксации системы стояночного тормоза.

    - Отпустите ручной тормоз до упора в нижнее положение.

    Барабанные тормоза задних колес Форд Фокус 2:

    - Если регулировка троса ручника Форд Фокус 2 не влияет на перемещение плунжера, имеет место повреждение, деформация или заклинивание троса, установите новый трос и оболочку троса.

    - Общее перемещение левого и правого плунжера вместе взятых должно составлять от 1 мм до 8 мм.

    - Проверьте перемещение плунжера в левой и правой опорных пластинах.

    - Если требуется дополнительная регулировка, отрегулируйте трос с помощью регулировочной гайки троса ручного тормоза.

    Дисковые тормоза задних колес :

    - Если регулировка троса не влияет на перемещение рычага суппорта стояночного тормоза, имеет место повреждение, деформация или заклинивание троса, установите новый трос и оболочку троса.

    - Общее перемещение между левым и правым рычагами суппорта стояночного тормоза и стопором вместе мятыми должно составлять от 0,5 мм до 2 мм.

    - Проверьте перемещение рычага суппорта стояночного тормоза слева и справа.

    - Если требуется дополнительная регулировка, отрегулируйте трос с помощью регулировочной гайки троса стояночного тормоза.

    - Поверните задние колеса, чтобы убедиться в отсутствии выраженного заедания тормозов.

    - Установите зажим регулировочной гайки ручного тормоза Форд Фокус 2.

    - После регулировки убедитесь в правильности положения регулировочной гайки стояночного тормоза.

    - Установите зажим. Установите чехол рычага стояночного тормоза.

    Замена рычага управления ручником Форд Фокус 2:

    - Отпустите стояночный тормоз. Поднимите и подоприте автомобиль.

    - Снимите напольную консоль. Рассоедините штекерный разъем.

    - Отверните регулировочную гайку троса ручного тормоза.

    - Снимите рычаг стояночного тормоза.

    - После установки отрегулируйте стояночный тормоз.

    - При установке выполните процедуру снятия в обратной последовательности.

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    Форд Фокус 2

    _____________________________________________________________________________

    _____________________________________________________________________________

    Форд Фокус

    Форд Фьюжен, Фиеста

    Форд Мондео

    Форд Транзит

    avtosteh.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
