Насос топливный в баке – Как работает топливный насос?

Содержание

Как работает топливный насос?

Давайте в первую очередь рассмотрим базовое устройство топливного бака. В целях безопасности он находится на противоположном конце автомобиля от двигателя. Внутри него находится поплавок, который через датчик передаёт на приборную панель информацию о том, сколько бензина или дизельного топлива осталось в баке. Бак также имеет вентиляционное отверстие - обычно трубку или небольшое отверстие в крышке заливной горловины бака, чтобы позволить воздуху проникать в резервуар, когда он опустошается. Многие новые системы вентиляционных отверстий имеют также угольный фильтр, который не позволяет парам топлива выходить из бака, но воздуху позволяет входить в бак.

Топливный насос подаёт бензин из бака через трубку в двигатель (точнее, в карбюратор или инжектор). Топливный насос может быть механическим, приводимым в движение работающим двигателем; либо он может быть электрическим, и в этом случае он, как правило, находится рядом или чаще внутри топливного бака. Механические топливные насосы в наше время можно встретить всё реже и реже.

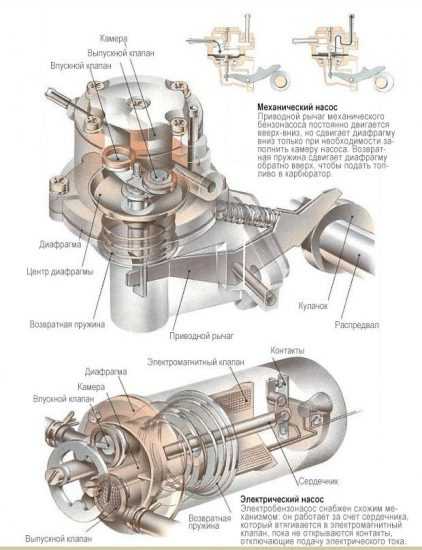

Как работает механический топливный насос

Механический топливный насос приводится в действие от распределительного вала двигателя или посредством специального вала, который в свою очередь приводится в движение от коленчатого вала. В то время когда один из этих ведущих валов вращается, то специальный кулачок, проходящий под рычажок через проушины, крутится вокруг своей оси и с определённой частотой давит на один конец этого рычага. Другой же конец этого рычага соединён с резиновой мембраной, образующей пол в камере насоса. Когда рычаг поднимается за счёт кулачка на другом конце, то он тянет диафрагму, в результате чего создаётся всасывание, которое и закачивает топливо в топливопровод через односторонний клапан, который не даёт перекачиваться топливу, когда его в топливопроводе достаточно.

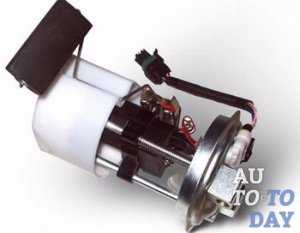

Как работает электрический топливный насос?

Электрический насос имеет аналогичное устройство мембранного клапана, но, вместо получения привода от распределительного или иного вала (то есть механическим путём), в этом случае тягу диафрагмы обеспечивает электромагнитный переключатель. Этот электромагнитный переключатель тянет железный стержень, который, в свою очередь тянет диафрагму, впуская бензин в камеру.

Большинство механических и электрических систем топливных насосов работают только тогда, когда это нужно двигателю. В современном автомобиле когда Вы только садитесь в свою машину и поворачиваете ключ в замке зажигания в положение "On" (в этом положении ключ остаётся, когда двигатель заведён), тогда начинается свою работу топливный насос - в некоторых автомобилях даже можно услышать еле заметный шум начала его работы.

howcarworks.ru

Устройство механического и электрического бензонасоса

Мы продолжаем наш цикл статей об устройстве топливной системы автомобиля. Сегодня речь пойдет о топливном насосе бензинового двигателя.

Читайте в этой статье

Механический и электрический бензонасос

Бензонасос представляет собой важнейший элемент топливной системы. Главной его задачей становится доставка горючего из топливного бака в задней части автомобиля к системе дозированной подачи в подкапотном пространстве. Такой системой считается карбюратор или инжектор. Бензонасос может быть представлен как механической конструкцией, так и электрическим бензонасосом.

Бензонасосы механического типа нашли свое применение в  автомобилях с карбюратором и обеспечивают подачу топлива под невысоким давлением. Электрические бензонасосы  применяются в авто с инжектором, так как отвечают за подачу  топлива под высоким давлением и поддерживают  рабочее давление в системе.

Механический бензонасос закреплен снаружи топливного бака или вблизи карбюратора, так как нет необходимости в создании высокого давления в системе топливоподачи.  Электрический бензонасос обязательно  находится внутри топливопровода  или резервуара с горючим.

Существует также схема установки сразу двух бензонасосов. Один бензонасос установлен в баке и работает с большими объемами топлива, прокачивая его под низким давлением. Другой бензонасос работает с малым объемом горючего и создает высокое давление перед системой впрыска. Такой насос имеет название топливный насос высокого давления. Его зачастую располагают в подкапотном пространстве вблизи силовой установки или прямо на ней.

Стоит отметить, что карбюраторные двигатели считаются устаревшими, давно уступив место более производительным, экономичным и экологичным инжекторным ДВС. Существует ряд моделей, где электрический насос находится под контролем ЭБУ. Система учитывает  положение дроссельной заслонки, качество топливно-воздушной смеси и состав выхлопа, тем самым параллельно корректируя работу бензонасоса.

Электрические бензонасосы самого современного типа в процессе поддержания высокого давления демонстрируют излишние шумы при работе и склонны к быстрому нагреву. Это обусловило место их расположения именно в топливном баке. Горючее охлаждает сам бензонасос, а стенки бензобака  значительно поглощают шум от работы устройства.

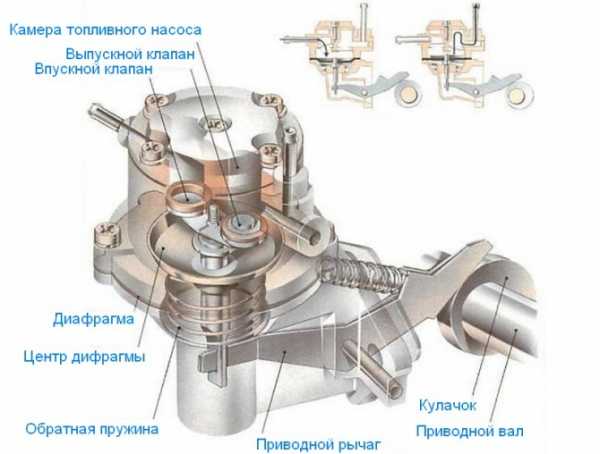

Конструкция механического насоса

Механический бензонасос состоит из:

  • крышки;
  • сетчатого фильтра;
  • верхней части корпуса;
  • тарелки верхней;
  • рабочих диафрагм;
  • дистанционных проставок;
  • предохранительной диафрагмы;
  • тарелки нижней;
  • штока;
  • возвратной пружины;
  • нижней части корпуса;
  • рычага для ручной подкачки;

Данная конструкция образует камеру, которая имеет впускные и выпускные клапаны. Указанные клапаны  находятся в верхней части корпуса механического бензонасоса. Такие клапаны являются  текстолитовыми шайбами, которые поджимаются  пружинами малого размера к латунным седлам клапана.

Принцип действия

Специальный приводной рычаг  механического бензонасоса все время осуществляет движение вверх и вниз, но диафрагма сдвигается рычагом  вниз только тогда, когда необходимо заполнение камеры топливного насоса. Диафрагма задвигается обратно вверх при помощи возвратной пружины. Так происходит процесс подачи топлива в карбюратор.

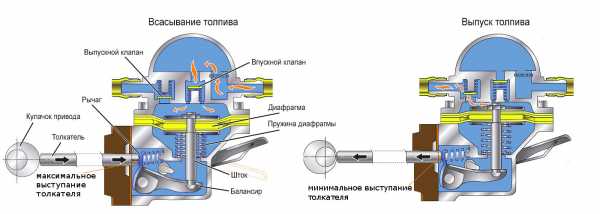

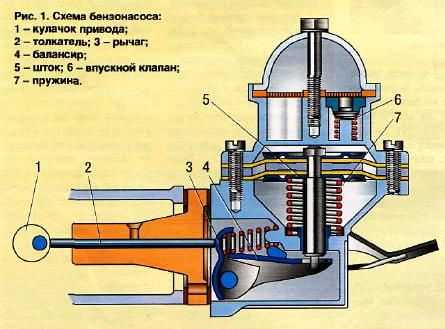

Если взглянуть на работу механического бензонасоса более внимательно, то следует учитывать небольшое различие для заднеприводных автомобилей и моделей с передним приводом. Авто с задними ведущими колесами  имеет эксцентрик, расположенный на  вале привода. Указанный элемент  оказывает воздействие на толкатель. Модели с передним приводом  имеют аналогичный эксцентрик, но он уже находится на распредвале двигателя.

Толкатель осуществляет нажатие на рычаг, а рычаг уже нажимает на балансир. Такой балансир находится в нижней части корпуса  самого бензонасоса. Балансир преодолевает сопротивление пружины и тянет вниз  шток с диафрагмами бензонасоса. Таким  способом достигается разрежение. Горючее  проходит через впускной штуцер, а впускной клапан пропускает топливо в полость над диафрагмами.

Далее эксцентрик  соскакивает с толкателя. Происходит освобождение рычага, балансира и штока с диафрагмами. Прижимная пружина  заставляет шток с диафрагмами двигаться вверх, тем самым  создавая давление в рабочей камере бензонасоса. Под образовавшимся давлением происходит закрытие впускного клапана и открытие выпускного. Через этот клапан горючее попадает в выпускной штуцер, далее продолжает движение по соединительному шлангу и проникает в поплавковую камеру карбюратора. Подробнее о карбюраторе можно узнать в статье об устройствах топливоподачи.

Если осуществлять ручную подкачку топлива на механическом бензонасосе, то рычаг подкачки на корпусе насоса через кулачок сразу оказывает воздействие на балансир и шток с диафрагмами. Толкатель в данном случае не задействуется.

Когда поплавковая камера в карбюраторе полностью заполнена, тогда игольчатый клапан больше не пропустит туда топливо, а насос будет работать в дежурном режиме. Дело заключается в том, что давление от  перемещения диафрагм в корпусе насоса все равно не способно преодолеть сопротивления игольчатого клапана.

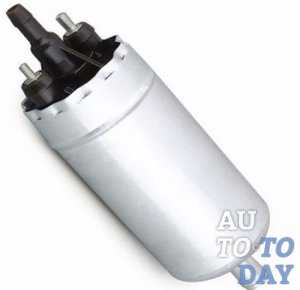

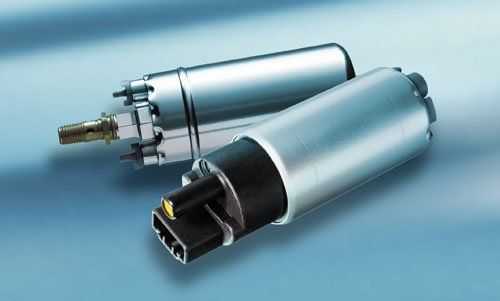

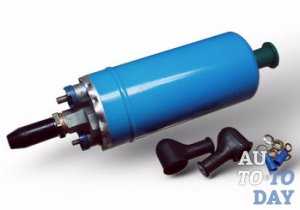

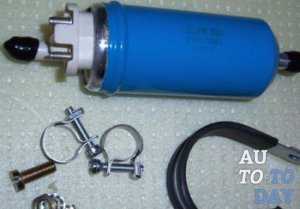

Устройство электрического топливного насоса

Электробензонасос конструктивно в некоторых частях  напоминает по ряду элементов механический. Работает такой насос благодаря специальному сердечнику, который втягивается в электромагнитный клапан до того момента, пока не происходит отключение контактов для подачи электрического тока.

Поворот ключа в замке зажигания перед запуском является сигналом для бортового компьютера автомобиля. В бензонасос на данном этапе уже подается электрический ток. Двигатель еще не запускали, а  электродвигатель внутри бензонасоса за пару секунд уже поднимает давление в топливной системе до рабочего. Вот почему рекомендовано выждать 2-3 секунды перед тем, как начать крутить стартер и запускать мотор.

Если ЭБУ не получит сигнал об успешном запуске двигателя, тогда  бензонасос отключается в автоматическом режиме. Это сделано в целях обеспечения безопасности. Некоторые автомобили устроены так, что бензонасос включается уже в момент открытия двери водителя.

Электрический топливный насос способен  создавать давление топлива на отметке в 0,3-0,4 МПа, а в двигателях с системой непосредственного впрыска этот показатель доходит до 0,7 МПа. В данной статье мы не будем подробно говорить о топливном насосе высокого давления (ТНВД) для дизеля и бензиновых двигателей с прямым впрыском. Читайте о такой системе в соответствующем разделе сайта.

Особенностью бензинового электронасоса можно считать использование модульной системы в его конструкции. Это обусловлено его непосредственным контактом с топливом. Среди ключевых элементов насоса также находится топливозаборник, топливный фильтр и датчик, указывающий на расход топлива.

В электрическом насосе имеется диафрагма, которая движется вверх и вниз. Результатом становится то, что над диафрагмой при ходе вниз создается разрежение. Это позволяет открыться всасывающему клапану электронасоса. Через такой клапан бензин проходит через фильтр и оказывается в камере над диафрагмой.  Когда диафрагма движется вверх, тогда образующееся давление закрывает впускной клапан и открывает нагнетающий, что и проталкивает горючее дальше в систему.

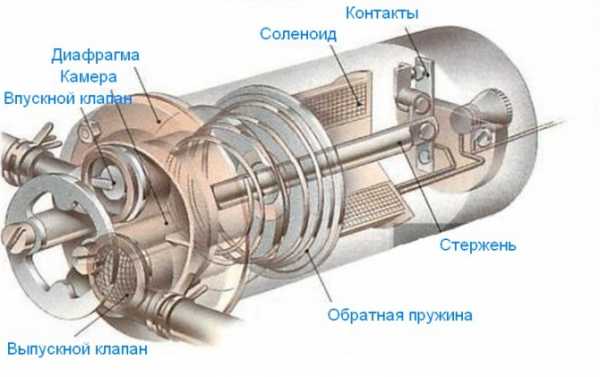

Основные элементы простейшего электронасоса

Электрический бензонасос состоит из:

  • камеры;
  • впускного и выпускного клапана;
  • диафрагмы;
  • возвратной пружины;
  • электромагнитного клапана;
  • сердечника;
  • электрических контактов;

Обратный клапан отвечает за запирание топливной системы в том случае, когда двигатель остановлен. Редукционный клапан осуществляет поддержку высокого рабочего давления в топливной системе.

Виды топливных насосов

Сегодня  существуют электронасосы различных видов, но наиболее распространенными считаются:

  • роликовый;
  • шестеренный;
  • центробежный;

Роликовый

В основе такого насоса лежит ротор и ролики, которые обеспечивают всасывание и подачу топлива. Работа всей конструкция построена на увеличении объема пространства между ротором и роликом в процессе работы. В такой момент увеличения объема образуется разница в давлении, топливо заполняет образовавшееся пространство. Дальнейшая подача  горючего прекращается тогда, когда это пространство полностью заполняется. Следующим шагом становится вращение ротора и уменьшение объема пространства. Это обеспечивает нужное давление, что влечет открытие выпускного отверстия, а нагнетаемая доза топлива попадает в систему.

Шестеренный

Всасывание топлива в шестерном насосе построено на движении внутренней шестерни относительно внешней. Внутренняя шестерня и есть ротор, вторая же шестерня является внешней и называется статор. Ротор вращается, а в его боковых зубьях при вращении  получаются своеобразные камеры. С их помощью происходит всасывание и топливо нагнетается.

Рассмотренные выше шестернный и роликовый насосы имеют такие особенности конструкции, что размещать их возможно только в топливопроводе. Наиболее востребованным и широко распространенным видом топливных насосов в современных авто являются центробежные насосы. Они характеризуются низким уровнем шума и обеспечивают наибольшую равномерность подачи топлива.

Центробежный

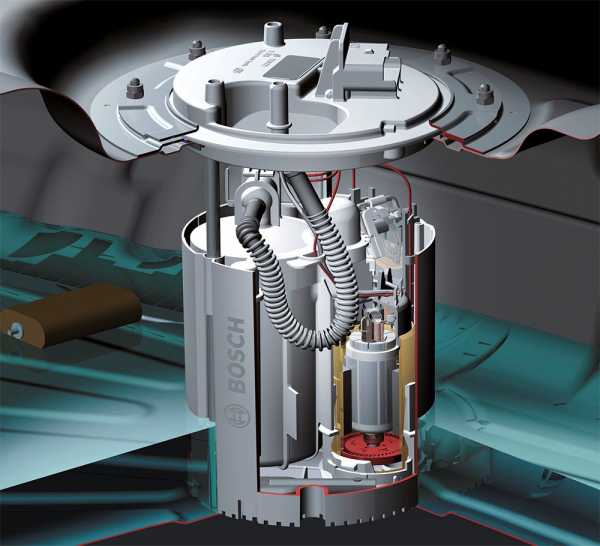

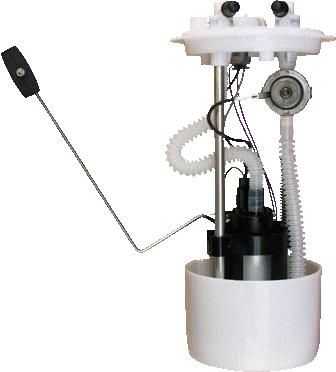

Данные насосы располагаются внутри топливного бака. Основным элементом насоса подобного типа является крыльчатка с большим количеством лопастей. Указанная крыльчатка вращается внутри камеры. В этой камере имеются всасывающий и нагнетательный клапан. Результатом вращения лопастей крыльчатки становятся завихрения топлива, обеспечивается его активное всасывание, рост и поддержание рабочего давления в топливной системе.

Распространенные неисправности

Электрический топливный насос имеет достаточно большой ресурс, который заложен в него инженерами. Но такой ресурс становится реальным только при соблюдении ряда условий, которых в процессе эксплуатации добиться удается далеко не всегда.

Учтите, что топливный насос является далеко не самым дешевым элементом, так что будет лучше создать для работы насоса условия, максимально приближенные к идеальным. Добавим, что любому ответственному автовладельцу сделать это будет очень даже не сложно.

Главными врагами насосов являются:

  1. Езда с практически пустым топливным баком;
  2. Загрязненный топливный фильтр или сетка бензонасоса;

В первом случае насос плохо охлаждается по причине отсутствия должного количества топлива в баке, а также возрастает риск захватить из бака осевшую в самый низ грязь и даже воздух. Все это может послужить  поводом для сокращения ресурса и/или выхода топливного насоса из строя. Старайтесь сразу же и немедленно заправляться после загорания сигнальной лампочки, а еще лучше держите в баке не менее 5-10 литров  неприкосновенного запаса.

Второй  причиной неполадок с бензонасосом является использование грязного топлива низкого качества и несвоевременная замена фильтров. Топливному  насосу необходимо постоянно поддерживать рабочее давление. Протолкнуть топливо через забитые фильтры устройству намного сложнее, а это говорит о неизбежном возрастании нагрузки на насос и повышенном его износе.

В итоге

Итогом нашей статьи станет небольшой список основных признаков, которые помогут диагностировать проблемы с бензонасосом или неполадками в топливной системе:

  • Приходится очень долго крутить мотор стартером при запуске как холодного, так и ранее прогретого двигателя. Это может говорить о том, что насосу сразу не удается создать необходимое рабочее давление в системе;
  • Сложности при разгоне, двигатель с большим трудом набирает обороты, запоздалая реакция на нажатие педали газа, провалы и рывки в движении;
  • Вы уверены, что в баке есть бензин, машина заводится, но затем непредсказуемо глохнет;
  • Повышение шума, который слышен в салоне и исходит от топливного насоса. Насос может сильно гудеть, издавать треск, писк или хлопки;
  • Наблюдается увеличение расхода топлива по непонятным причинам;
  • Неустойчивая работа мотора в разных режимах работы, плавающие обороты и другие признаки, похожие на троение;
  • Полное отсутствие звука работающего бензонасоса в момент включения зажигания;

Теперь Вы познакомились с устройством различных типов топливных насосов, которые повсеместно встречаются на отечественных автомобилях и иномарках  различного года выпуска.

Не забывайте своевременно менять топливный фильтр и другие фильтрующие элементы топливной системы. Заправляйтесь качественным топливом на проверенных АЗС и не катайтесь на остатках топлива «до лампочки».

Соблюдение этих простых рекомендаций может служить надежной гарантией того, что бензонасос определенно не доставит Вам в процессе эксплуатации автомобиля никаких проблем.

Читайте также

krutimotor.ru

Устройство топливного насоса

Работа двигателей внутреннего сгорания, использующихся на самых разных видах транспорта и техники, основана на сгорании топливо-воздушной смеси и выделяемой в результате этого процесса энергии. Но для того, чтобы силовая установка функционировала, топливо должно подаваться порционно в строго определенные моменты. И задача эта лежит на системе питания, входящей в конструкцию мотора.

Системы подачи топлива двигателей состоят из ряда составных элементов, у каждого из которых своя задача. Одни из них фильтруют топливо, удаляя из него загрязняющие элементы, другие осуществляют дозировку и подачу его во впускной коллектор или непосредственно в цилиндр. Все эти элементы выполняют свою функцию с топливом, которое к ним еще нужно подать. И это обеспечивают используемые в конструкциях систем топливные насосы.

Насос в сборе

Как и у любого жидкостного насоса, задача узла, используемого в конструкции мотора – закачка топлива в систему. Причем практически везде нужно, чтобы оно подавалось под определенным давлением.

Типы топливных насосов

В разных типах моторов используются свои виды топливных насосов. Но в целом, все их можно разделить на две категории – низкого и высокого давления. Использование того или иного узла зависит от конструктивных особенностей и принципа работы силовой установки.

Так, у бензиновых моторов, поскольку воспламеняемость бензина значительно выше дизельного топлива, и при этом загорается топливо-воздушная смесь от стороннего источника, то высокого давления в системе не требуется. Поэтому в конструкции используются насосы низкого давления.

Насос бензинового двигателя

Но стоит отметить, что в инжекторных бензиновых системах последнего поколения, топливо подается прямо в цилиндр (непосредственный впрыск), поэтому бензин должен подаваться уже под высоким давлением.

Что касается дизелей, то у них смесь загорается от воздействия давления в цилиндре и температуры. К тому же само топливо имеет непосредственный впрыск в камеры сгорания, поэтому, чтобы форсунка смогла его впрыснуть, нужно значительное давление. И для этого в конструкции используется насос высокого давления (ТНВД). Но отметим, что без использования насоса низкого давления в конструкции системы питания не обошлось, поскольку сам ТНВД не может закачивать топливо, ведь в его задачу входит только сжатие и подача на форсунки.

Все используемые насосы на силовых установках разных типов можно также разделить на механические и электрические. В первом случае узел работает от силовой установки (используется шестеренчатый привод или от кулачков вала). Что касается электрических, то они в действие приводятся от своего электродвигателя.

Если более конкретно, то на бензиновых моторах системы питания используют только насосы низкого давления. И лишь в инжекторе с непосредственным впрыском имеется ТНВД. При этом в карбюраторных моделях этот узел имел механический привод, а вот в инжекторных используется электрические элементы.

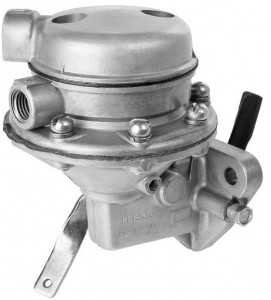

Механический бензонасос

В дизелях же применяется два типа насосов – низкого давления, который закачивает топливо, и высокого давления – сжимающий дизтопливо перед тем, как оно поступит на форсунки.

Топливоподкачивающий насос дизеля обычно имеет механический привод, хотя встречаются и электрические модели. Что касается ТНВД, то он в работу приводится от силовой установки.

Разница в создаваемом давлении насосов низкого и высокого давления очень разительна. Так, для работы инжекторной системы питания достаточно всего 2,0-2,5 Бар. Но это рабочий диапазон давления самого инжектора. Качающий топливо узел же, как обычно, обеспечивает его немного с избытком. Так, давление топливного насоса инжектора варьируется от 3,0 до 7,0 Бар (зависит от типа и состояния элемента). Что касается карбюраторных систем, то там бензин подается практически без давления.

А вот в дизелях для подачи топлива нужно очень высокое давление. Если взять систему Common Rail последнего поколения, то в контуре «ТНВД-форсунка» давления дизтоплива может достигать 2200 Бар. Поэтому насос и работает от силовой установки, поскольку для функционирования его требуется достаточно много энергии, а ставить мощный электродвигатель не целесообразно.

Естественно, рабочие параметры и создаваемое давление сказываются на конструкции этих узлов.

Виды бензонасосов, их особенности

Разбирать устройство бензонасоса карбюраторного двигателя не будем, поскольку такая система питания уже не используется, да и конструктивно он очень прост, и ничего особого в нем нет. А вот электрический бензонасос инжектора следует рассмотреть подробнее.

Стоит отметить, что на разных машинах используются разные виды топливных насосов, отличающиеся по конструкции. Но в любом случае узел делится на две составляющие – механическую, которая и обеспечивает закачку топлива, и электрическую, приводящую в действие первую часть.

На инжекторных автомобилях могут использоваться насосы:

  • Вакуумные;
  • Роликовые;
  • Шестеренчатые;
  • Центробежные;

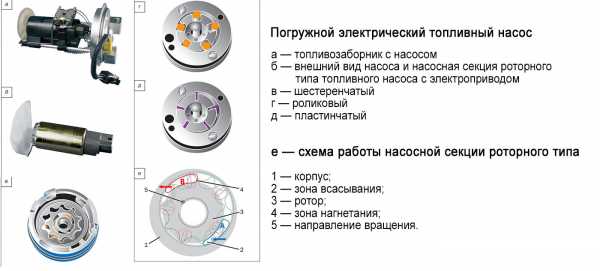

Насосы роторного типа

И разница между ними, в основном, сводится к механической части. И только устройство топливного насоса вакуумного типа полностью отличается.

Вакуумный

В основу работы вакуумного насоса положен обычный бензонасос карбюраторного мотора. Единственная лишь разница в приводе, но сама механическая часть практически идентична.

Имеется мембрана, разделяющая рабочий модуль на две камеры. В одной из этих камер располагается два клапана – впускной (связан каналом с баком) и выпускной (ведущий к топливной магистрали, подающей топливо далее в систему).

Эта мембрана при поступательном движении создает разрежение в камере с клапанами, что приводит к открытию впускного элемента и закачке в нее бензина. При обратном движении впускной клапан перекрывается, но открывается выпускной и топливо просто выталкивается в магистраль. В общем все просто.

Что касается электрической части, то работает она по принципу втягивающего реле. То есть, имеется сердечник, и обмотка. При подаче напряжения на обмотку, возникающее в ней магнитное поле втягивает сердечник, связанный с мембраной (происходит ее поступательное движение). Как только напряжение пропадает, возвратная пружина возвращает мембрану в исходное положение (возвратное движение). Подача импульсов на электрическую часть управляется электронным блоком управления инжектором.

Роликовый

Что касается остальных видов, то у них электрическая часть, в принципе, идентична и представляет собой обычный электродвигатель постоянного тока, работающий от сети 12 В. А вот механические части – разные.

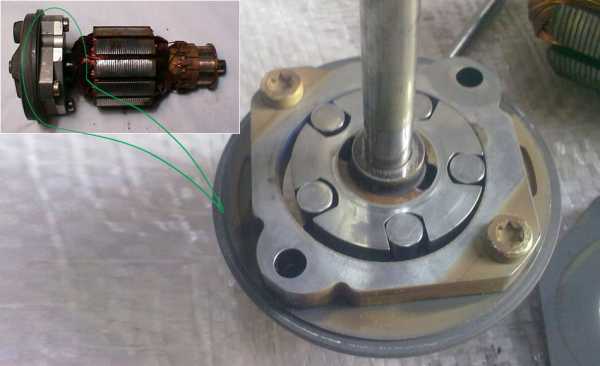

Роликовый топливный насос

В роликовом типе насоса рабочими элементами являются ротор с проделанными пазами, в которые установлены ролики. Эта конструкция помещена в корпус с внутренней полостью сложной формы, имеющая камеры (впускную и выпускную, сделанные в виде проточек и соединенные с подающей и выпускной магистралями). Суть работы сводится к тому, что ролики просто перегоняют бензин с одной камеры во вторую.

Шестеренчатый

В шестеренчатом типе используется две шестеренки, установленные одна в другую. Внутренняя шестерня – меньше по размеру, и движется по траектории эксцентрика. Благодаря этому между шестернями имеется камера, в которой и осуществляется захват топлива из подающего канала и перекачка его в выпускной канал.

Шестеренчатый насос

Центробежный тип

Роликовый и шестеренчатый типы электробензонасосов – менее распространены, чем центробежные, они же – турбинные.

Центробежный насос

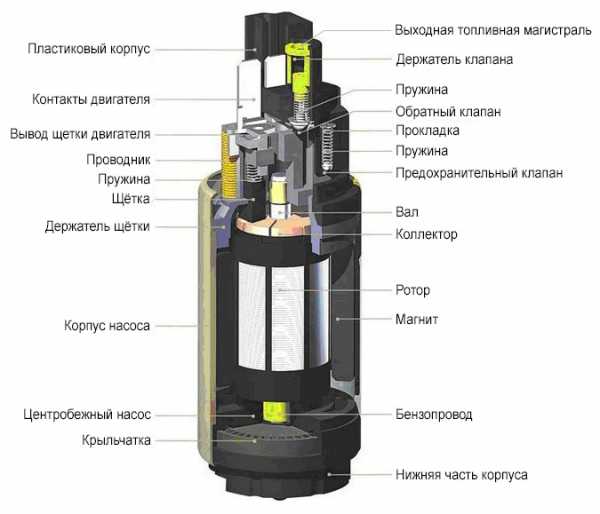

Устройство топливного насоса такого типа включает в себя крыльчатку с большим количеством лопастей. При вращении эта турбина создает завихрения бензина, что обеспечивает его всасывание в насос и дальнейшее выталкивание в магистраль.

Мы рассмотрели устройство топливных насосов немного упрощенно. Ведь в их конструкции имеются дополнительно впускные и редукционные клапаны, в задачу которых входит подача топлива только в одном направлении. То есть, бензин, попавший в насос, вернуться в бак уже сможет только по обратной магистрали, пройдя через все составные элементы системы питания. Также в задачу одного из клапанов входит запирание и прекращение закачки при определенных условиях.

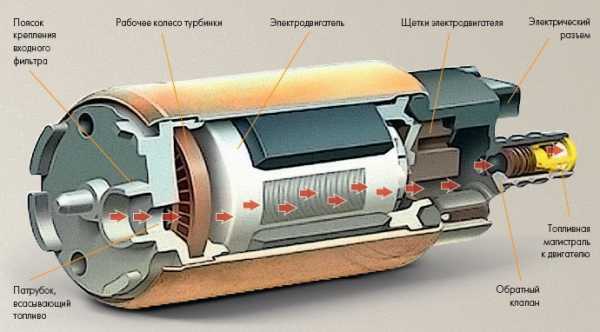

Турбинный насос

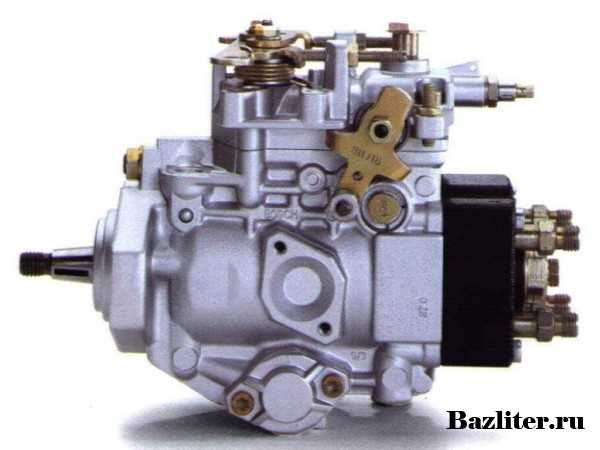

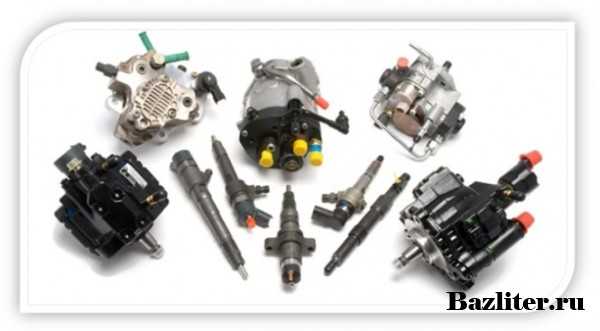

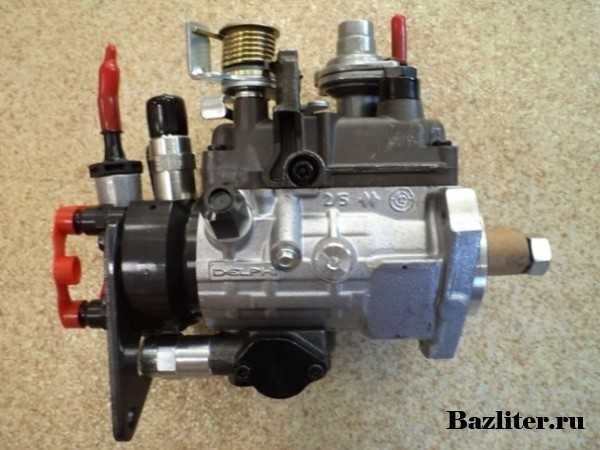

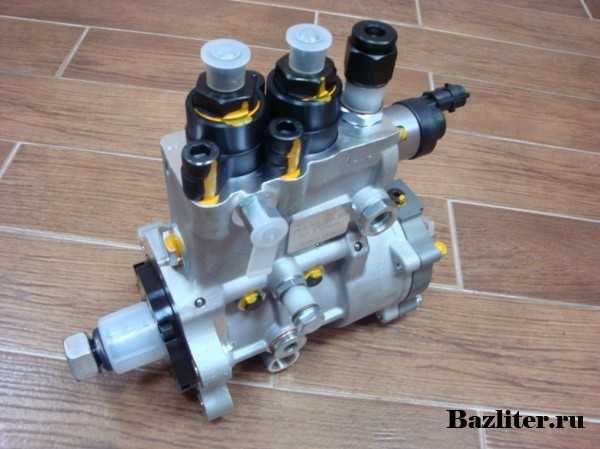

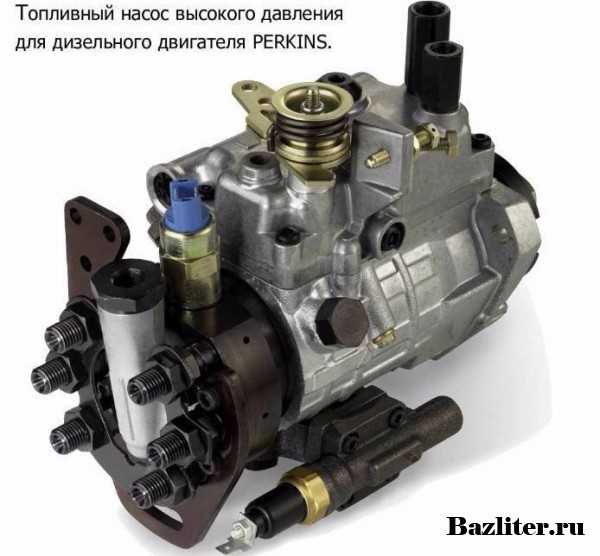

Что касается насосов высокого давления, используемых в дизельных моторах, то там принцип действия кардинально отличается, и подробно о таких узлах системы питания узнать можно здесь.

autoleek.ru

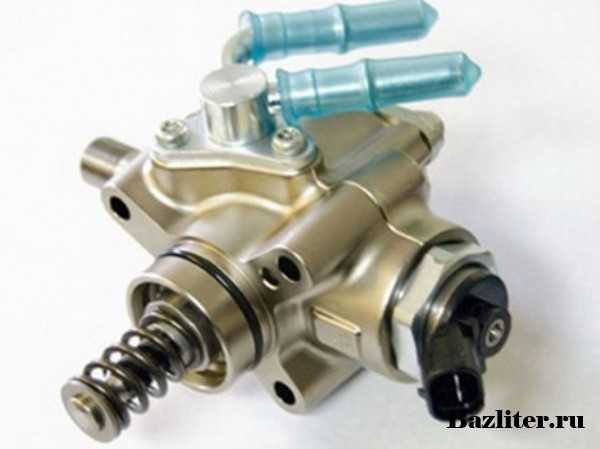

Что такое топливный насос. Понятие и принцип работы

ЧТО ТАКОЕ ТОПЛИВНЫЙ НАСОС. ПОНЯТИЕ И ПРИНЦИП РАБОТЫ

Добрый день, сегодня мы узнаем, что называется автомобильным топливным насосом, как он функционирует, какие основные задачи выполняет эта ключевая деталь топливной системы любого транспортного средства и в чем заключаются его достоинства. Кроме того, расскажем про принцип работы топливного насоса или бензонасоса, как называет его большинство специалистов по ремонту автомобилей, а также наглядно увидим типовое устройство системы питания транспортного средства и поймем, для чего нужен этот незаменимый узел топливной системы. В заключении мы поговорим о том, благодаря каким устройствам и механизмам обеспечивается работа топливного насоса того или иного автомобиля, а также из-за чего может преждевременно выходить из строя эта деталь.


Бензонасосом называется элемент системы двигателя транспортного средства, который подает топливо в мотор. Топливный насос или бензонасос, как кому удобней его называть (является одним и тем же термином) предназначен для накачивания топлива из бака к двигателю внутреннего сгорания машины. Перед тем, как производить замену или ремонт деталей топливной системы, особенно бензонасоса (топливного насоса) автомобиля, необходимо понимать из каких ключевых компонентов состоит данный узел, как он функционирует и что может влиять на его нестабильную работу, а также ускоренный износ. Данные вопросы мы и обсудим в нашем рассказе, чтобы получить исчерпывающее представление об автомобильном топливном насосе. Кроме того, рассмотрим часто задаваемый вопрос многими автовладельцами: "чем отличается механический топливный насос от электрического?".

1. Понятие, особенности и типы автомобильного топливного насоса (бензонасоса)

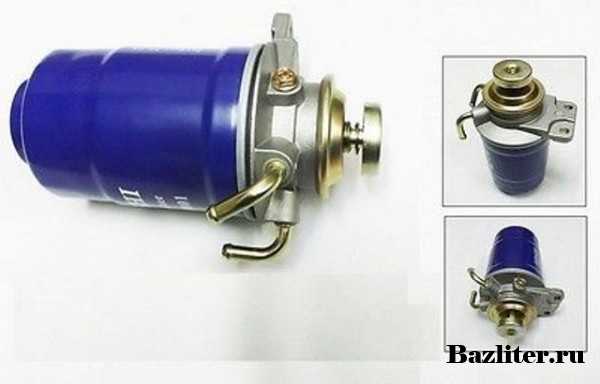

Как мы отметили ранее, топливный насос, он же бензонасос подает под давлением топливо в двигатель автомобиля. Он необходим для того, чтобы мотор транспортного средства получал необходимое количество топлива из бензобака, которые находя довольно далеко друг от друга, а если точнее, то в противоположных направлениях той или иной модели автомобиля. Благодаря топливному насосу, в зависимости от его типа, под давлением происходит накачка нужной дозировки топлива из бака в мотор машины.

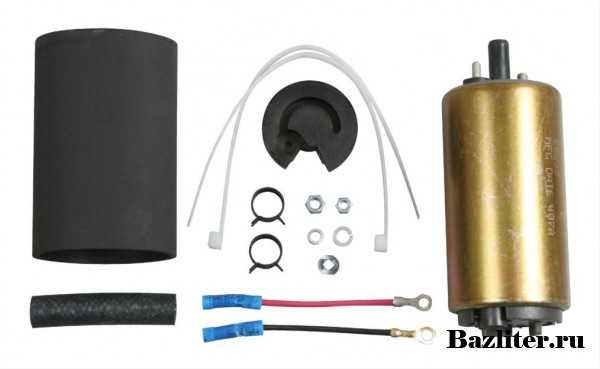

В большинстве современных автомобилях еще на конвейере устанавливаются 2 типа топливных насосов: первые - это механические, а вторые - электрические. Как правило, топливные насосы механического типа используются на автомобилях с карбюраторной топливной системой, при этом подача топлива в сам карбюратор осуществляется под низким давлением. Топливные насосы электрического типа применяются в топливных системах при наличии инжектора. Подача топлива в таких системах осуществляется наоборот, под высоким давлением



Следующим характерным отличием механических топливных насосов от электрических является то, что первые крепятся снаружи топливного бака, а вторые наоборот, внутри бензобака. Кроме того, сегодня можно также встретить немного необычные двигатели в автомобилях, на которых устанавливаются 2 топливных насоса. Первый бензонасос, как правило, функционирует на больших объемах под низким рабочим давлением, внутри бензобака, а второй, функционирует наоборот, на малых оборотах и под высоким рабочим давлением на самом двигателе или рядом с ним.

Заметим, что топливные насосы механического типа функционируют по принципу засасывания топлива (бензина или солярки) из бензобака в двигатель внутреннего сгорания. Как правило, автопроизводители при проектировании, а также создании автомобилей делают расстояние между карбюратором и топливным насосом небольшим, чтобы устройство могло уверенно работать под низким давлением.

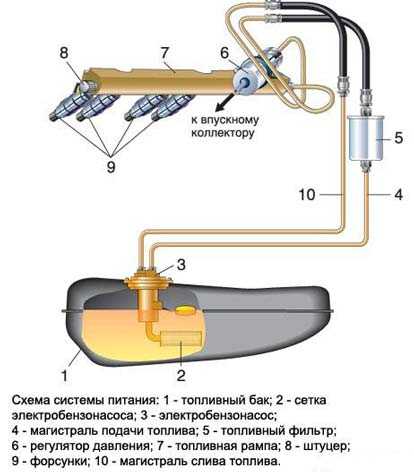

2. Устройство и типовая схема топливной системы автомобиля

Перед тем, как разбирать устройство и типовую схему топливной системы того или иного автомобиля, необходимо понимать основные характеристики топливного насоса (бензонасоса), к которым прежде всего относятся его производительность и развиваемое рабочее давление. Это так сказать, первостепенные параметры данного устройства. Кроме вышеописанных показателей, есть также еще мощность, коэффициент полезного действия, частота вращения вала насоса и прочие. Для гарантированной прокачки топлива через фильтр тонкой очистки, топливный насос должен обеспечивать определенный показатель давления, как правило, в полтора раза выше необходимого рабочего давления в системе впрыска, то есть примерно в диапазоне от 2,5 до 6 атмосфер. Кроме того, производительность бензонасоса должна существенно превышать потребности мотора даже, когда наступает пик мощности двигателя, а также, в зависимости от объема двс, этот показатель должен составлять от 1 до 2 литров в минуту.



Отметим, что независимо от режима работы двигателя, топливный насос должен быть постоянно включен. Поэтому электродвигатель бензонасоса (топливного насоса) потребляет от аккумулятора всегда одинаковое напряжение (мощность), которое составляет, как правило, 60 Ватт и при неизменном количестве оборотов прокачивает топливо. В принципе топливному насосу все равно, работает ли двигатель на холостых оборотах или на предельных, он в любом случае обеспечивает необходимую подачу топлива в форсунки мотора, которая осуществляется специальным регулятором давления, а топливо являющееся лишним по системе обратного канала возвращается в бензобак транспортного средства. Ниже на изображении можем видеть наглядно типовое устройство системы питания автомобиля и функционирование топливного насоса (бензонасоса).

Заметим тот факт, что бензонасосы электрического типа обеспечивают проталкивание топлива в двигатель внутреннего сгорания. Работа электрического топливного насоса полностью контролируется электронным блоком управления топливной системы автомобиля, которая всегда принимает для расчета подаваемого топлива в двигатель, положение дросселя, соотношение воздуха к топливу и показатели отработанных газов выхлопной системы транспортного средства.

Недостатком топливных насосов (бензонасосов) является то, что они довольно шумные и быстро нагреваются во время работы. Это в первую очередь связано с тем, что эти устройство всегда работают под давлением. Вот и ответ на вопрос: "Почему топливные насосы всегда размещают в топливном баке того или иного автомобиля?". Дело в том, что топливо (бензин или солярка) отлично охлаждают и подавляют чрезмерные шумы топливного насоса. Топливо в баке, тем самым обеспечивает повышение комфорта во время езды и продлевают ресурс бензонасоса.

3. Принцип работы топливного насоса (бензонасоса)

Как правило, почти все виды топливных насосов запускаются при помощи специального электродвигателя. Принцип действия этих устройств следующий: когда мы поворачиваем ключ в замке зажигания на включение, в этот момент бортовой компьютер посылает сигнал на запуск бензонасоса (данный процесс происходит в доли секунды) и в топливный насос подается определенный электрический заряд. После этого, моторчик, который размещается внутри топливного насоса начинает вращаться и в течение пару секунд обеспечивает необходимое рабочее давление во всей топливной системе автомобиля.



Затем, примерно через 2-3 секунды, если бортовой компьютер транспортного средства не получает соответствующий сигнал, что двигатель внутреннего сгорания заведен, то бензонасос, он же топливный насос, в автоматическом режиме отключается. Это в первую очередь связано с вопросами безопасности топливной системы в частности и двигателя в целом. Поэтому именно в первые 2-3 секунды после запуска мотора можно четко услышать работу топливного насоса. Ниже кстати наглядно можем видеть типовой топливный насос высокого давления для дизельного двигателя марки "Перкинс".



На заключительных стадиях работы топливного фильтра, топливо засасывается в бензонасос через специальную трубку и выходит из него через односторонний клапан, а затем попадает в топливный фильтр, который обеспечивает задержку в себе грязи, мусора, песчинок, парафина и прочих ненужных системе элементов. После прохождения топливом вышеописанного фильтра, оно прямиком попадает в двигатель автомобиля. Заметим тот факт, что топливный насос (бензонасос) функционирует до тех пор пока работает двигатель внутреннего сгорания.

Заметим тот факт, что если в топливной системе производился ремонт или замена узлов, то не в коем случае нельзя в систему распределенного впрыска устанавливать бензонасос от системы центрального впрыска, так как такой топливный насос не сможет обеспечить необходимой производительности и рабочего давления. Это даже наоборот может привести к нежелательным последствиям, так как при более высокой производительности топливного насоса в обратном клапане за счет гидродинамического сопротивления создается дополнительное, ненужное давление топлива, которое суммируется с необходимым рабочим давлением, задаваемым специальным регулятором. Что может в итоге из этого получится? Да, в принципе хорошего дек точно ничего. Потому что форсунка центрального впрыска начнет просто функционировать под более высоким рабочим давлением с рядом побочных недостатков, таких как: повышенный расход топлива, затрудненный горячий пуск двигателя и прочие моменты.


Видео обзор: "Что такое топливный насос. Понятие и принцип работы"


В заключении отметим, что чаще всего топливный насос (бензонасос) преждевременно выходит из строя по 2-ум основным причинам, таким как: грязные топливные фильтры и привычка водителя ездить на пустом бензобаке. В обоих вышеперечисленных случаях, топливный насос функционирует на пределе своих возможностей, при этом ускоренно вырабатывая свой ресурс, чем это было предусмотрено заводом изготовителем. Поэтому не стоит экономить и лениться чаще производить замену топливного фильтра, особенно это касается тех случаев, когда качество заправляемого топлива низкого уровня. Кроме того, напомним, что перед установкой погружного бензонасоса рекомендуется заполнить его топливом, так как пустой или сухой гидронагнетатель при малом количестве топлива может просто не закачать его в систему.

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.
ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ.

bazliter.ru

Топливный насос — Словарь автомеханика

Топливный насос основной элемент топливной системы любого ДВС будь то дизель или бензин. Его предназначение – доставка топлива из бака в камеры сгорания цилиндров. Каждый автомобиль оборудуется одним или двумя топливными насосами.


Виды топливных насосов

Принцип работы топливного насоса во многом зависит от особенностей его конструкции. На данный момент распространены электрические и механические насосы, схема топливных насосов имеет значительное отличие.

Механический бензонасос – это часть карбюраторного двигателя. Такой бензонасос приводится в движение от распредвала и располагается прямо на двигателе. Фактически это классический поршневой насос. Его корпус состоит из двух частей, диафрагма устанавливается между ними и крепится к штоку с обратной пружиной. Также такой бензонасос имеет в конструкции пару клапанов для приема и подачи топлива.

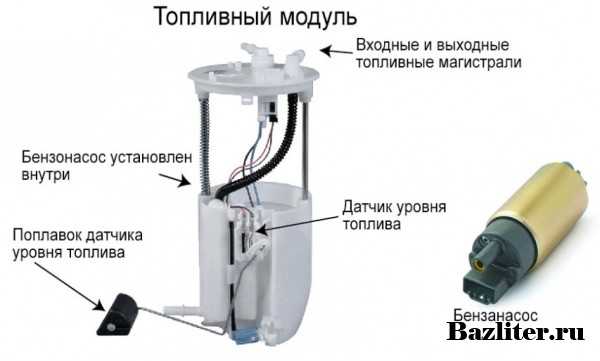

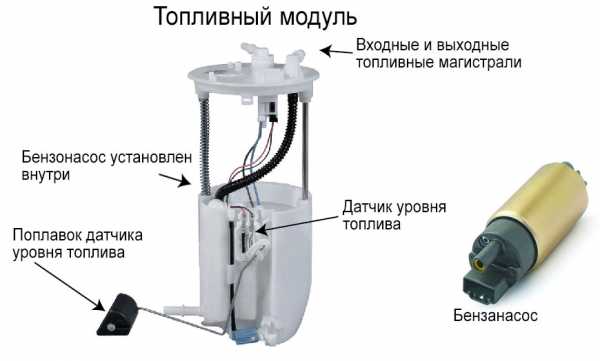

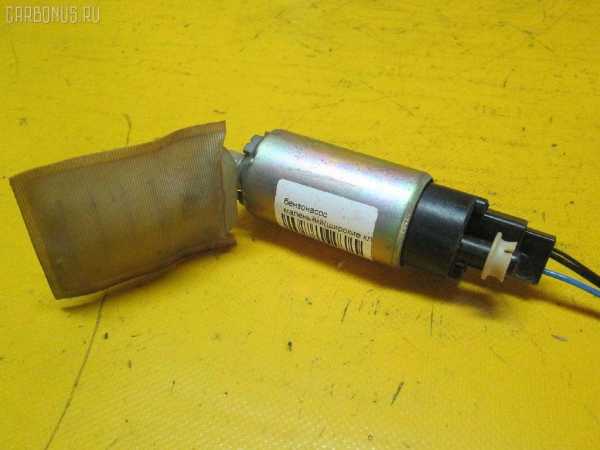

Электронасосы используются в современных бензиновых двигателях с раздельным впрыском. В моторах с прямым впрыском и дизелях применяется сразу два насоса –подкачивающий топливный насос низкого давления, который закачивает топливо в топливный насос высокого давления, непосредственно нагружающий форсунки. При этом дизельный топливный насос первичной подачи может быть и механическим, так как создаваемого им давления хватает для поддержания работоспособности системы, тогда как в системе впрыска требуется гораздо более высокая производительность.

Типы топливных насосов: карбюратор, инжектор, дизель (ТНВД).

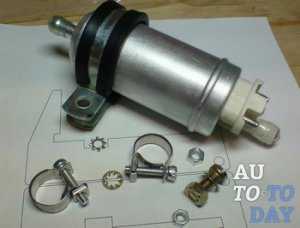

Электрические насосы располагаются в различных местах топливопровода или прямо в баке. Наиболее распространенным сейчас вариантом является погружной топливный насос, размещаемый на дне бака. Такая конфигурация гарантирует оптимальные параметры охлаждения насоса. Кроме того, погружной топливный насос полностью лишен всасывающей магистрали, благодаря чему минимизируется потеря производительности. ТНВД дизельного двигателя расположен непосредственно возле самого мотора

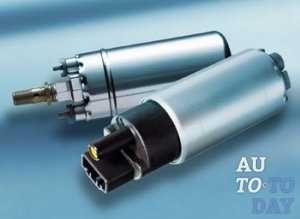

Конструкция и виды электрических насосов

Устройство топливного насоса с электроприводом подразумевает наличие таких деталей, как:

  • электрический привод;
  • насос;
  • корпус.

Также в блок топливного насоса входит топливный расходомер и первичный фильтр очистки топлива.

Прокачка топлива базируется на работе обратного и редукционного клапанов. Задача первого – запирать топливную систему в режиме выключенного мотора. Задача второго – поддерживать давление в системе за счет возврата определенного объема топливо на вход насоса. Так работает топливный насос высокого давления.

Электронасосы по типу нагнетания разделяются на ряд видов:

  • роликовые,
  • шестеренные,
  • центробежные.

Типы нагнетания топлива и конструкция.

В роликовых насосах топливо нагнетается ротором и перемещающимися в нем роликами. Когда ролики и ротор расходятся, появившееся в результате свободное пространство заполняется топливом. Далее подача топлива прекращается, а ротора снова сближается с роликами. Выпускной канал открывается, и топливо под давлением уменьшающегося объема уходит из насоса.

Поэтому же принципу работают и шестеренные насосы, где за подачу топлива в камеру насоса отвечает внутренняя шестерня, а за его дальнейшее перемещение – ее взаимодействие с внешней шестерней.

Данные виды насосов устанавливаются исключительно в топливопроводе. Наиболее современными считаются центробежные или лопастные насосы, способные обеспечить максимально равномерную подачу топлива и отличающиеся бесшумностью.

Устройство топливного насоса центробежного типа допускает его установку в топливном баке. Лопасти насоса быстро вращаются в камере, к которой под определенными углами подведены всасывающий и нагнетательный каналы. Завихрение топлива, которое создается крыльчатками, позволяет одновременно втягивать топливо из бака и под повышенным давлением переправлять его дальше в топливную систему.


Проблемы с топливным насосом

Упавшее или вовсе отсутствующее давление в топливопроводе – это возможный признак неисправности топливного насоса. Причинами проблемы могут быть:

  1. неисправность предохранителя;
  2. поломка реле насоса;
  3. износ насоса;
  4. протекание системы;
  5. засорение топливных фильтров.

Также признаками поломки топливного насоса могут стать:

  1. заметное изменение тональности работы мотора;
  2. снижение реальной мощности двигателя;
  3. проблемы с запуском мотора и прочее подобное.

Чтобы оценить работоспособность топливного насоса, оценка величины давления топлива замеряется на работающем двигателе.


Причины выхода из строя

Причины поломки могут быть самыми разными. В первую очередь, это износ или механическая поломка частей топливного насоса, которая часто вызывается регулярной ездой с почти пустым баком, из-за чего погружные насосы не могут нормально охлаждаться. Причиной проблемы может стать и неисправная проводка или установка неподходящего предохранителя. Грязь и пыль в баке способны привести к засорению и поломке насоса.

Самыми распространенными симптомами неисправности топливного насоса является недостаточное распыление на высоких скоростях, потеря мощности при разгоне, потеря мощности автомобиля, в условиях напряженной работы, и, наконец, не заводится двигатель. Знание этих симптомов и правильное определение их - это единственный способ, чтобы водители могли избежать поломки топливного насоса в непредвиденных ситуациях.

Частая езда с почти пустым баком способствует быстрому выходу из строя топливного насоса современного автомобиля, будь то бензиновый или дизельный.

При поломке рекомендуется не ремонт, а замена топливного насоса для обеспечения оптимального режима подачи топлива. Прежде всего, это касается новых автомобилей, насосы для которых часто выполняются не разборными.

Устранение мелкий дефект вовремя, помогает избежать серьезных проблем в дальнейшем. Если резко стал наблюдаться шум или снижение мощности мотора, то первым делом осмотрите шланги, проверьте предохранители и электрические контакты.

Связанные термины

etlib.ru

Устройство электробензонасоса - как он качает бензин?

Представьте себе такую ситуацию: вы проспали, спешите на работу или дети опаздывают в школу. Итак, вы быстро допиваете еще очень горячий кофе, впопыхах берете ключи и плащ и мчитесь к автомобилю чтобы его прогреть. Пробуете его завести, а он никак не реагирует на ваши действия. Вы стараетесь еще раз, и еще, собираете всю волю в кулак, и пробуете в «последний третий раз», но вскоре понимаете, что сегодня таки не ваш день. Вот это и называется законом подлости, или, возможно, неисправностью электробензонасоса?

Как так? Присмотритесь к одометру в вашем автомобиле: если он показывает 80 000 км, а тем более 170 000 км, причина того, что ваш автомобиль не заводится очевидна. Скорее всего, в бензонасос больше не проводится транспортировка горючего под достаточными показателями давления. Также, очень часто водители жалуются на то, что автомобиль постоянно глохнет на пол пути, или же уровень мощности двигателя при эксплуатации желает лучшего. Причина в недостаточности давления в топливном насосе.

Как ни крути, но такая, казалось бы небольшая деталь как бензонасос, способна предугадать ход работы целого двигателя. Поэтому, каждому автолюбителю необходимо знать из чего он собственно состоит и по какому принципу он работает. Так как наука и технологии стремительно идут вперед, и наряду с механическими бензонасосами, на сегодня, повсеместно в топливные баки устанавливают бензонасосы с электроприводом, мы тоже не будем отставать и расскажем о конструкции и принципе работы именно электробензонасоса. Итак, что это и «с чем его едят»? Давайте посмотрим.

1. Назначение электробензонасоса

Ни для кого не секрет, что на сегодня весь современный автомобильный транспорт комплектуется двумя видами насосов: механическим и электрическим. Главным отличием первого от второго является сфера использования бензонасоса. Так, механический топливный насос принято использовать в автомобилях карбюраторного типа. Именно здесь производится подача бензина в карбюратор под низким давлением. Электрическим бензонасосом комплектуют автомобили с топливными системами непосредственно инжекторного типа, где бензин подается под давлением. В чем же предназначение электробензонасоса?

Если говорить в целом, электробензонасос является достаточно сложным по конструкции и функциям узел автомобиля. Его функции идентичны работе диафрагменного или плунжерного насоса. Что же он делает? Электробензонасос используется для подачи топлива к форсункам по топливопроводам. Как известно каждому автолюбителю, нормальная работа форсунок в автомобиле напрямую зависит от создания в топливной системе определенного давления. Исходя из этого, конструкторы автомобилей успели предусмотреть работу электробензонасоса еще до запуска двигателя.

Если кратко говорить о построении электробензонасоса, то можно сказать, что он состоит из электрического двигателя и, конечно же, механического насоса (может быть разный: роликовый, вихревой, шестеренчатый, а также турбинный). Сам электробензонасос не имеет отдельной системы смазки, так как он и без того постоянно находится в топливе, поэтому топливо самостоятельно является для такого вида бензонасоса и охлаждающей жидкостью и жидкостью для смазки узла. Местонахождение электробензонасоса определяется маркой автомобиля.

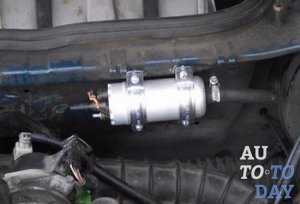

Бензонасос на электрической тяге может быть установлен как внутри бака, так и снаружи бака прямиком возле него. Если говорить о работоспособности электробензонасоса, следует отметить, что, в среднем, он может прокачать где-то 1-2 литра в минуту. Такая работа возможна при давлении в 2,5-5 атмосфер. Выравнивание рабочего давления до необходимого продуктивного показателя можно воспользовавшись специальным регулятором в топливной реке.

Если говорить о поломках, то можно сказать что они бывают двух типов: механические и электрические. Как показывает практика, последние случаются довольно редко. Если пробег вашего автомобиля равен 150 тысячам, единственное что может выйти из строя так это щетка или коллектор электромотора.

Как правило, электрические насосы, в отличии от механических, которые крепят с внешней стороны топливного бака, устанавливаются на внутренней его стороне. Бывают и такие модели автомобилей, которые используют и два бензонасоса. Один выполняет свои функции на довольно больших объемах под малым давлением, непосредственно внутри бака, а другой эксплуатируется на незначительных объемах под большим давлением, на самом двигателе или вовсе около него. Как правило, под малым давлением работают именно механические бензонасосы. Теперь давайте поподробнее рассмотрим принцип работы электрического бензонасоса.

2. Как работает электробензонасос

Если говорить в общем, электрический бензонасос проделывает проталкивание бензина в двигатель. Если брать во внимание старинные автомобили, на таковых бензонасос работает с неизменимой скоростью. Напротив, скорость работы топливного насоса в современных автомобилях напрямую зависит от требований двигателя.

Как правило, контроль над всей работой электрического бензонасоса производится электронной системой автомобиля, которая помимо положения дросселя и содержания выхлопов принимает во внимание и соотношение воздуха к горючему. Исходя из того факта, что электробензонасосы предназначены для работы под давлением, они склонны быстро нагреваться и издавать шум. Собственно поэтому их и помещают в топливный бак, так как бензин способен охладить топливный насос и , к тому же, заглушить все существующие шумы.

Как правило, электрический бензонасос от того и электрический, что его запускают с помощью электродвигателя. В то время как вы включаете зажигание поворачивая замок на включение, именно в этот момент из бортового компьютера исходит сигнал на запуск бензонасоса. Затем к топливному насосу поступает электрический заряд. Движок, который находится внутри насоса на протяжении нескольких секунд вращается и при этом работает над созданием в топливной системе нужного давления. Важным является тот факт, что если в компьютер на протяжении двух секунд не поступает сигнал о работе двигателя, в таком случае насос производит автоматическое выключения. Данная операция проводится с целью безопасности.

Именно в эти первые секунды после того, как двигатель запустился можно услышать как же работает топливный насос. После запуска, происходит засасывание горючего через трубочку прямиком в насос, которое после этого выводится из топливного насоса посредством одностороннего клапана. После этого горючее попадает в топливный фильтр, выполняющий функции задерживания мусора и прочей грязи, а потом уже поступает непосредственно в сам двигатель.

Работа топливного насоса напрямую зависит от работы двигателя, поэтому если двигатель не работает, не будет работать и электробензонасос. Как мы уже говорили, неисправности электрического характера случаются довольно редко. Намного чаще можно наблюдать износ нагнетающей части. Как показывает практика, причиной такой поломки являются присутствующие в горючем разнообразные механические примеси, которые могут абразивно действовать на трущиеся поверхности насоса. Такие примеси могут более всего навредить в том случае, когда топливный бак почти пуст. На значительную потерю давления может повлиять загрязнение сетки топливоприемника, а также несвоевременная замена фильтра тонкой очистки топлива. Диагностировать поломку можно общепринятым способом используя манометр давления в топливной системе, именно в тот момент, когда двигатель находится в рабочем состоянии.

Важно помнить, что если вы хотите заменить топливный фильтр, вам нужно помнить, что замена должна производиться непосредственно перед самой проверкой, для того, чтобы предотвратить возможные искажения в показаниях манометра. Если вы обнаружили, что отметка показывает низкое давление, специалисты советуют провести проверку, а возможно и очистку сетки топливоприемника.

Если после проделанных операций давление будет по-прежнему ниже двух атмосфер, вам нужно провести замену электробензонасоса. Полностью проделать такую операцию в домашних условиях и без участия специалистов невозможно. Единственное что вы сможете сделать, так это проверить электрическую часть насоса. Как правило, исправно работающий электродвигатель издает звуки, похожие на жужжание при включенном зажигании.

Не лишним было бы отметить, что именно при работе механической части электробензонасоса и достигается давление в системе. Важно помнить, что неисправный электробензонасос по сути не подлежит ремонту на СТО, техцентры могут произвести разве что его замену. Все же, некоторым сервисам удается успешно отреставрировать топливный насос. К слову, цена на новый насос составляет одну третью всего узла.

Многие задаются вопросом, как же продлить работоспособность топливного насоса. Во-первых, нужно всегда следить, чтобы в баке постоянно было топливо нормального качества и, желательно, заполняло бак на не менее две трети объема. Конечно, в идеале бак должен всегда быть полным. На сегодня, современные автомобили используют плоские баки, поэтому даже 10-15 литров при маневрах могут оголить насос в значительной степени. Это грозит насосу тем, что он будет захватывать воздух, а в процессе эксплуатации это крайне нежелательно. Если же в зимнюю пору, бак будет недостаточно наполнен, то по большое вероятности в нем образуется конденсат. Специалисты советуют особенно тщательно подойти к этой проблеме, которая может доставить много неудобств.

Наиболее распространенными «вредителями» электробензонасоса являются, как мы уже говорили, механические примеси. Бороться с ними можно и нужно. Во-первых, можно заправляться на АЗС в канистру, а уже после этого заливать топливо в бак, используя дополнительный фильтр. Данный способ борьбы с механическими примесями является достаточно эффективным, но крайне неудобным.

Также можно использовать специальные насадки, в основу которых идут различные спирты, которые могут выводить из бака воду. Но как ни крути, механические способы на сегодня являются наиболее эффективными и надежными.

3. Из чего состоит электробензонасос

Если говорить в общем о конструкции любого электробензонасоса, можно сказать что он состоит из двух очень важных узлов, а именно из электродвигателя постоянного тока, а также гидронагнетателя. Оба узла объедены в одном корпусе и соединённые между собой механически. Узел гидронагнетателя включает в себя предохранительный клапан для сброса лишнего давления, а также обратный клапан, который находится на выходе самого бензонасоса (возможно и размещение и за его пределами).

Последний способен воспрепятствовать сливу топлива из магистрали в бензиновый бак. Также за его участия происходит сохранение давления в магистрали при выключении данного бензонасоса. Сам гидронагнетатель по принципу действия принято делить на центробежный и объёмный. Первый бывает турбинным, нагнетающая деталь которого напоминает крыльчатку с большим количеством лопастей, а второй бывает шестеренчатым и роликовым.

Поскольку электробензонасос представляет собой начало подачи топливной системы, как правило, на его работу воздействуют все предшествующие узлы, посредством которых он систематически прокачивает топливо. Исходя из этого, при какой-либо диагностике бензонасоса вам нужно будет принять во внимание все особенности схемы построения топливоподачи, а также воздействие отдельных узлов на всю работу электробензонасоса.

Итак, система подачи топлива может строиться исходя из двух схем. Первой является «короткое» топливное кольцо (возврат топлива в бак от начала топливной системы), вторая идет по «длинному» кольцу (возврат неиспользованного топлива форсунками в бак от места их установки).

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?
Да Нет

auto.today

Бензонасос и все,что нужно о нем знать.

Бензонасос предназначен для поступления топлива из бака к двигателю автомобиля. Расскажем что такое бензонасос автомобиля, как он работает и узнаем разницу между механическим и электрическим бензонасосом.

ЧТО ТАКОЕ БЕНЗОНАСОС?

Бензонасос — подает топливо в двигатель. Он нужен потому, что двигатель и бензобак находятся в противоположных концах автомобиля.

В современных автомобилях устанавливаются два типа бензонасосов: механические и электрические. Механические бензонасосы обычно применяются в автомобилях карбюраторного типа, при этом топливо в карбюратор подается под низких давлением, а электрические — в топливных системах инжекторного типа с подачей топлива под давлением.

Механические бензонасосы крепятся снаружи топливного бака, а электрические бензонасосы внутри топливного бака. А в некоторых двигателях устанавливаются два бензонасоса: один, работающий на больших объемах под низким давлением, внутри топливного бака, а другой, работающий на малых объемах под высоким давлением, на двигателе или около него.

Механические бензонасосы работают по принципу засасывания топлива из топливного бака в двигатель. Расстояние между карбюратором и насосом небольшое, поэтому они могут работать под низким давлением.

Типы бензонасосов

Нынешние модели оборудованы бензонасосами как механического, так и электрического плана. Механический насос встречается в карбюраторный машинах, электрический бензонасос – инжекторного, где топливо попадает в автомобильный мотор под давлением.

Механический бензиновый насос расположен снаружи бензобака, а вот электрический наоборот – внутри его. В обиходе есть машины, где установлено 2 бензонасоса. Механический агрегат функционирует под низкочастотным давлением по той причине, что карбюратор и бензонасос размещены на близком расстоянии друг от друга.

Как работает бензонасос

Электрический насос будто бы проталкивает внутрь автодвигателя подаваемое топливо. Устройство бензонасоса в старых автомобильных моделях такое, что у них работа узла находится на фиксированной скорости. Новые же модели сконструированы таким образом, что скорость агрегата зависит от мотора. Электробензонасос зависит напрямую от электросистемы машины, где учитываются такие показатели, как аэросоотношение к топливу, положение дросселя, а также количество содержащихся выхлопов.

Такие агрегаты начинают работать от запуска электродвигателя. В момент поворачивания замка зажигания срабатывает бортовой компьютер и подается сигнал для запуска бензонасоса. При подаче электрического заряда мотор внутри такого насоса стартует вращение, благодаря чему создается в топливной системе давление. В случае отсутствия сигнала о работе двигателя более, чем в течение нескольких секунд, бензонасос будет автоматически отключен.

Как работает бензонасос, слышно в течение первых моментов старта автомобильного двигателя. Далее бензин через трубочку попадает в бензонасос и выходит с помощью одностороннего клапана, а затем через топливный фильтр проходит в автомобильный двигатель. Пока идет работа мотора, будет работать и бензонасос.

Устройство системы питания автомобиля и работа бензонасоса

Электрические бензонасосы как бы проталкивают топливо в двигатель. Работа электрического бензонасоса контролируется электронной системой автомобиля, которая принимает в расчет положение дросселя, соотношение воздуха к топливу и содержание выхлопов.

Так как электрические бензонасосы работают под давлением, то они довольно шумные и быстро нагреваются. Именно по этой причине их размещают в топливном баке — топливо охлаждает бензонасос и глушит шумы.

Неисправности бензонасоса

Механический бензонасос:

  1. Выработка механического внутреннего штока;
  2. Износ уплотнительной прокладки;
  3. Повреждение внутренней мембраны;
  4. Выход из строя нагнетающего или всасывающего клапана.

Электрический бензонасос:

  1. Износ роликов или шестерен в объемных гидронагнетателях;
  2. Поломка крыльчатки в центробежных нагнетателях;
  3. Износе или подгорание ламелей коллектора электродвигателя;
  4. Износ пластмассовой муфты которая соединяет вал электродвигатель с гидронагнетателем.

Преимущественно бензонасос – это агрегат, который не подлежит восстановлению, потому в случае выхода его из строя необходима его полная замена. Оригинальный насос стоит немало по той причине, что это узел высокой технологии производства. Безусловно, цена отображает затраты качественных материалов при их изготовлении, а также применение передовых технологий, потому что современные бензонасосы должны за время своей работы перекачать не одну тонну топлива, на него влияют не только различные вибрации, но и температурные колебания. Потоэтому для сохранности бензонасоса в первую очередь необходимо следить за фильтрами.

Как же проверить бензонасос


 Насосы не поддаются или слабо поддаются ремонту. Поэтому, их принято менять в сборе, иногда даже в комплекте со стаканом в котором установлен насос.

 В большинстве автомобилей, доступ к баку и бензонасосу имеется из салона машины под задним сидением. Если Ваш автомобиль обладает специальным лючком — то Вам повезло и замена насоса самостоятельно займет не более 30 минут.

 Перед описанием проведения диагностики, хотелось бы уточнить пару моментов. Во первых. Наличие запасного бензонасоса — это всегда плюс, особенно в дальних дорогах. А если Вы собираетесь владеть автомобилем не пару лет, то он понадобиться рано или поздно в любом случае. Во вторых, большинство погружных бензонасосов имеют схожую конструкцию, размеры и производительность, особенно с автомобилей одноклассников и схожей производительности. Поэтому, если нет желания тратиться на оригинал или в данный конкретный момент нет необходимого количества денег, то можно приобрести более дешевый насос с отечественного автомобиля и заменять им свой (проверенно лично на нескольких иностранных автомобилях, работают уже более двух лет без проблем).

 Теперь перейдем к самой простой диагностике — во-первых, можно промерить напряжение на контактах при включении зажигания (в этот момент насос включается на несколько секунд для поднятия давления в топливной системе), если напряжение есть, а насос не работает (его работу хорошо слышно), то можно смело его менять.

 Если есть подозрения на сниженное давление в системе, то можно установить новый насос и посмотреть как будет работать автомобиль с новым элементом. Если автомобиль начал ехать лучше, то все оставляем, если ничего не изменилось, то бензонасос не виноват в неисправности. В таком случае лучше обратиться на сервисную станцию.

 Есть еще множество способов проверить работу насоса по производительности или нагнетаемому объему, но все они сложнее и не дадут нужного результата новичку.

 Также, достав через ревизионный лючок бензобак со стаканом, у владельца есть возможность проверить состояние специальной сеточки отделяющей крупные фракции и воду от бензина.

ПОХОЖИЕ СТАТЬИ:

  • Ноябрь 26, 2016 Mercedes-benz viano обзор описание фото видео комплектация характеристики.
  • Ноябрь 16, 2016 Опель Зафира: обзор,описание,фото,видео,комплектация.
  • Ноябрь 13, 2016 Какую сигнализацию лучше поставить на автомобиль с автозапуском.
  • Апрель 24, 2017 Новый Audi Q2 2016-2017 описание технические характеристики фото видео
  • Январь 20, 2017 Порше 911 : обзор,описание,фото,видео,характеристики.
  • Декабрь 16, 2016 bmw m235i coupe (f22) обзор описание характеристик комплектация фото видео.
  • Февраль 7, 2017 Opel meriva технические характеристики обзор описание фото видео
  • Ноябрь 29, 2017 Как поменять лампочку в фаре или указателе поворота.
  • Ноябрь 2, 2016 Бмв х5 фото,цена,описание,обзор,характеристики,комплектация.
  • Ноябрь 7, 2017 Как устранить нагар в цилиндрах?

seite1.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
