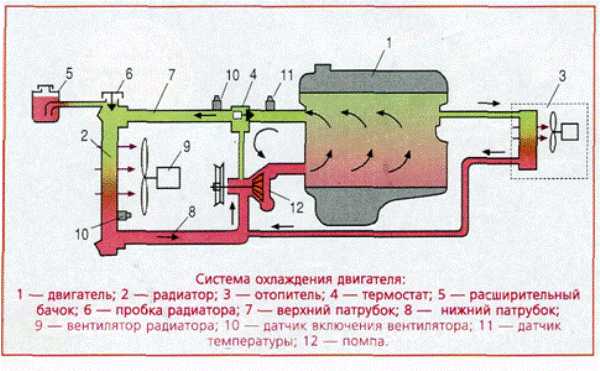

Интерактивная схема системы охлаждения двигателя

Наведите мышку на картинку, чтобы она стала интерактивной.

Зачем нужна система охлаждения двигателя уже можно догадаться из названия – работая, двигатель нагревается и охлаждается через радиатор. Это вкратце. На самом деле, задача системы охлаждения двигателя поддерживать его температуру в определенном диапазоне (85-100 градусов), называемом рабочей температурой. При рабочей температуре мотор работает максимально эффективно и безопасно.

Большой и малый круг системы охлаждения двигателя

После запуска, двигатель должен как можно быстрее достичь рабочей температуры. Для этого система охлаждения поделена на две части – малый круг и большой круг обращения. По малому кругу охлаждающая жидкость циркулирует максимально близко к цилиндрам и, соответственно максимально быстро нагревается. Как только она прогревается до наивысшей рабочей температуры, открывается клапан и жидкость уходит на большой круг, где не дает двигателю перегреться. Задача малого круга сохранить рабочую температуру, а большого — отвести лишнее тепло.

Печка как часть системы охлаждения двигателя

Приятно, когда салон быстро прогревается, а ведь это происходит потому, что печка это часть малого круга обращения. Через шланги жидкость уходит на радиатор печки и возвращается обратно. Что это значит? Чтобы печка начала дуть теплый воздух быстрее, ее надо включать тогда, когда согреется двигатель.

Термостат и помпа

Помпа и термостат системы охлаждения

Итак, мы выяснили, что двигатель не перегревается благодаря циркуляции ОЖ. Но что заставляет жидкость двигаться? Ответ – помпа. Это такой специальный насос, который приводится в движение двигателем через ремень, но бывают помпы и с электромотором. Основные неисправности помпы связанные с течью сквозь дренажное отверстие и износом подшипника (сопровождается писком). Также бывают помпы с пластиковой крыльчаткой, которая разъедается от некачественного антифриза.

Термостат, этот самый клапан, который открывается при нагреве ОЖ и пускает ее по большому кругу. Состоит из цилиндра с веществом, которые расширяется при нагреве; достигнув определенной температуры, оно выдавливает шток и открывает клапан. Остыв, шток втягивается, а клапан закрывается.

Радиатор и расширительный бачок системы охлаждения двигателя

Радиатор является частью большого круга и устанавливается впереди автомобиля. В нем циркулирует жидкость, которая охлаждается встречным воздухом и вентилятором.

Вентилятор работает на всасывание, чтобы не препятствовать встречному потоку воздуха.

Крышка радиатора поддерживает давление в системе охлаждения. В ней есть клапан, который открывается, когда давление превышает рабочее, и стравливает лишнюю жидкость по шлангу в расширительный бачок.

Расширительный бачок нужен, чтобы сохранить жидкость, нужную для охлаждения. Когда антифриз в расширительном бачке охладится, он вернется по шлангу обратно в радиатор, исключая попадание воздуха. Есть совмещенные бачки с клапанной крышкой.

Вот как устроена система охлаждения двигателя. Среди основных проблем связанных с этой системой стоит выделить:

  • течь – может появиться везде, от каналов блока до расширительного бачка;

Основная причина – избыточное давление из-за неисправной крышки радиатора/расш. бачка

  • перегрев – возникает неожиданно, но паниковать не стоит. Лучше включить печку на полную, врубив высшую скорость, прекратить движение накатом и заглушить двигатель.

Не производить никаких действий пока система не остыла.

Основные причины – вытекла вся ОЖ в системе, отказал вентилятор, забит радиатор, вышел из строя термостат или помпа.

Основные причины – отсутствие антифриза, сломался термостат в открытом положении.

Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

  1. От ремня газораспределительного механизма.
  2. От ремня генератора.
  3. От отдельного ремня.

Конструкция состоит из таких элементов:

  1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
  2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
  3. Шкив для установки ремня привода – зубчатый или клиновидный.
  4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
  5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
  6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

  1. Корпус из алюминия.
  2. Выходы для соединения с патрубками.
  3. Пластина биметаллического типа.
  4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Но если герметичная система применена, то в пробке имеется два клапана – впускной (забирает внутрь воздух из атмосферы, работает при давлении ниже 0,2 бар) и выпускной (срабатывает при давлении свыше 1,2 бар). Он выбрасывает из системы излишки воздуха.

Получается так, что в системе всегда давление больше, чем в атмосфере. Это позволяет немного повысить температуру кипения антифриза, что благоприятно сказывается на работе двигателя. Особенно это хорошо для движения по пробкам в городских условиях. Пример герметичной системы – автомобили ВАЗ-2108 и аналогичные. Негерметичной – модели классической серии ВАЗ.

Радиатор и вентилятор

Циркуляция охлаждающей жидкости проходит через основной радиатор, который установлен в передней части автомобиля. Такое место выбрано не случайно – при движении с большой скоростью соты радиатора обдуваются встречным потоком воздуха, что обеспечивает снижение температуры двигателя. На радиаторе устанавливается вентилятор. Большая часть таких устройств имеет электрический привод. На «Газелях», например, часто используются муфты, аналогичные тем, которые ставятся на компрессорах кондиционера.

Включение электрического вентилятора происходит с помощью датчика, установленного в нижней части радиатора. Может использоваться на инжекторных машинах сигнал от датчика температуры, который расположен на корпусе термостата или в блоке двигателя. Самая простая схема включения содержит в себе только один термовыключатель – у него нормально разомкнуты контакты. Как только в нижней части радиатора температура достигнет 92 градусов, контакты внутри переключателя замкнутся и произойдет подача напряжения на электродвигатель вентилятора.

Отопитель салона

Это самая важная часть, если смотреть с точки зрения водителя и пассажиров. От эффективности работы печки зависит комфорт при езде в зимнее время года. Отопитель входит в схему циркуляции охлаждающей жидкости и состоит из таких компонентов:

  1. Электродвигатель с крыльчаткой. Включается он по специальной схеме, в которой имеется постоянный резистор – он позволяет менять частоту вращения крыльчатки.
  2. Радиатор – это элемент, по которому проходит горячий антифриз.
  3. Кран – предназначен для открывания и закрывания подачи антифриза внутрь радиатора.
  4. Система воздуховодов позволяет направлять горячий воздух в нужном направлении.

Схема циркуляции охлаждающей жидкости по системе такая, что при закрывании всего одного входа в радиатор горячий антифриз никаким образом в него не попадет. Существуют автомобили, в которых кран печки отсутствует – внутри радиатора всегда находится горячий антифриз. А в летнее время просто закрываются воздуховоды и тепло в салон не подается.

fb.ru

Схема циркуляции охлаждающей жидкости в системе

Схема циркуляции охлаждающей жидкости в двигателе примерно одинакова для каждого транспортного средства. Во время работы в двигателе внутреннего сгорания выделяется большое количество тепла. Чтобы избежать возможных проблем, это тепло надо постоянно отводить. Вследствие перегрева могут случиться даже механические повреждения, поэтому если не циркулирует охлаждающая жидкость, возможны тяжелые последствия для вашего авто. Во избежание таких проблем все устройства охлаждающего механизма должны быть настроены и работать должным образом.

Содержание статьи

Функции системы охлаждения

Температура в цилиндрах при работе мотора может достигать 800-900 градусов. Даже через несколько секунд без работы устройств охлаждения температура мотора поднимается до недопустимой отметки. Процессы отвода тепла защищают механизмы и детали, которые также поддерживают нормальное рабочее состояние и ускоряют прогрев машины.

Охладительная система транспортного средства

Однако, это не все функции, которые возложены на работу охлаждающей схемы автомобиля. Более современные разработки могут выполнять и другие задачи, которые способствуют нормальной работе мотора и увеличению срока его эксплуатации. Среди них:

  1. Нагрев воздуха. Чаще всего данная функция относится к устройствам отопления, кондиционирования и вентиляции.
  2. Охлаждение масла. Без смазки автомобиль тоже может подвергаться перегреву, а иногда это случается даже от постоянной работы мотора, поэтому на помощь приходит охлаждающий реагент.
  3. Охлаждение газов в механизме рециркуляции.
  4. Охлаждение жидкости в коробке передач. Рабочие жидкости в автоматической коробке тоже требуют понижения их температуры.

Для того, чтобы выполнять возложенные на них задачи должным образом, системы охлаждения бывают разными. Различаются они способами охлаждения. Системы бывают трех видов:

  1. Жидкостная система закрытого типа;
  2. Воздушная система открытого типа;
  3. Комбинированная система.

Охладительная система мотора авто

Самым распространенным является способ охлаждения, работающий на жидкости. Он обеспечивает равномерное распределение холода и обладает самым низким уровнем шума при работе.

Компоненты СО

Схемы работы охлаждающих механизмов включают в себя множество элементов. Каждая из деталей выполняет свои функции, соответственно, для идеальной работы всех систем элементы должны быть в хорошем состоянии, а также они не должны поддаваться воздействию внешних негативных факторов. Бывают случаи, когда не циркулирует охлаждающая жидкость и это является признаком того, что работа одного из компонентов проходит неправильно.

  1. Радиатор. Его задача – снижение температуры хладагента под постоянным потоком холодного воздуха. Отдача тепла увеличивается, тем самым повышая эффективность и охладительные возможности, позволяя выполнять больше работы за меньший срок.
  2. Масляный радиатор может быть установлен наряду с основным. Он предназначен для охлаждения смазывающего вещества.
  3. Еще один вид устройства того же типа, радиатор, предназначенный для охлаждения отработанных газов. Он необходим для снижения температуры горения топливной смеси.
  4. Задача теплообменника – нагревать воздух. Функционирование этого устройства будет более эффективным в случае его установки на месте выхода хладагента из мотора.
  5. Расширительный бачок помогает компенсировать изменяющийся объем ОЖ в результате ее расширения.
  6. Циркуляция и перемещение ОЖ обеспечивается насосом с центробежной тягой. Такой насос очень часто называют помпой. Система работы может различаться в зависимости от вида устройства. В частности, бывают насосы на ремне, а бывают — на шестернях. Некоторые мощные двигатели требуют установки дополнительного насоса того же типа.
  7. Термостат. Цель работы данного приспособления заключается в установке уровня и количества хладагента. Весь хладагент контролируется, благодаря чему поддерживается наиболее приемлемый режим температуры. Найти термостат можно посередине между радиатором и охлаждающей рубашкой в патрубке.
  8. Термостат с электроподогревом тоже встречается на мощных моторах. Полное открытие такого термостата происходит при сильной нагрузке на ДВС.
  9. Вентилятор – важная деталь радиатора. Он повышает интенсивность охлаждения и может работать на разных приводах, таких как механический, электрический или гидравлический. Чаще всего автомобили оснащены электроприводом.
  10. Элементы системы управления имеют свое предназначение и позволяют пользоваться всей системой на полную мощность. Датчик температуры выводит необходимую информацию на экран, преобразовав ее в сигнал.
  11. Электронный блок управления принимает сигналы от датчика, преобразовывает их в исполняющие сигналы и передает кодированный сигнал на такие же устройства.
  12. Исполняющие устройства выполняют поставленные на них задачи, получив определенный сигнал. Среди них есть: нагреватель, реле, БУ вентилятора, другое реле для двигателя.

Схема циркуляции ОЖ

  1. Схема циркуляции охлаждающей жидкости состоит из большого круга и маленького. Пока двигатель холодный охлаждающая жидкость не циркулирует только по большому кругу. Малый круг ограничивается рубашкой охлаждения и радиатором. Термостат не открывается, пока двигатель не разогреется и температура не достигнет необходимого уровня. Также во время циркуляции по малому кругу термостат закрывает к радиатору проток жидкости.

    В целом так выглядит СО ДВС машины

  2. Малый круг предусматривает меньшее количество жидкости, циркулирующей в схеме охлаждения. Именно поэтому двигатель может нагреться скорее. После достижения критической точки термостат открывается и горячая жидкость попадает в большой круг циркуляции. Движение ее происходит сверху вниз. Лишнее тепло в результате обдува отводится из двигателя наружу. Задача термостата – реагировать на температуру ОЖ и предохранять от перегрева двигатель.
  3. Дальше ОЖ подается в двигатель напрямую. Нагревается она быстрее, таким образом обеспечивая разогрев двигателя. Работа радиатора становится необходимой только тогда, когда жидкость достигает определенной температуры. Когда температура ОЖ становится высокой, открывается термостат, и дальше ОЖ идет по большому кругу оборота.

Видео «Устройство и принцип работы охладительной системы»

В этом видео показано, как происходит процесс циркуляции антифриза в системе охлаждения.

mineavto.ru

Часть 1 — Жидкостная система охлаждения

Вспомним ещё раз немного про данную систему охлаждения.

В жидкостной системе охлаждения используются специальные охлаждающие жидкости — антифризы различных марок, имеющие температуру загустевания — 40 °С и ниже. Антифризы содержат антикоррозионные и антивспенивающие присадки, исключающие образование накипи. Они очень ядовиты и требуют осторожного обращения. По сравнению с водой антифризы имеют меньшую теплоемкость и поэтому отводят теплоту от стенок цилиндров двигателя менее интенсивно.

Так, при охлаждении антифризом температура стенок цилиндров на 15…20°С выше, чем при охлаждении водой. Это ускоряет прогрев двигателя и уменьшает изнашивание цилиндров, но в летнее время может привести к перегреву двигателя.

Оптимальным температурным режимом двигателя при жидкостной системе охлаждения считается такой, при котором температура охлаждающей жидкости в двигателе составляет 80 …100 °С на всех режимах работы двигателя.

В двигателях автомобилей применяется закрытая (герметичная) жидкостная система охлаждения с принудительной циркуляцией охлаждающей жидкости.

Внутренняя полость закрытой системы охлаждения не имеет постоянной связи с окружающей средой, а связь осуществляется через специальные клапаны (при определенном давлении или вакууме), находящиеся в пробках радиатора или расширительного бачка системы. Охлаждающая жидкость в такой системе закипает при 110… 120 °С. Принудительная циркуляция охлаждающей жидкости в системе обеспечивается жидкостным насосом.

Система охлаждения двигателя состоит из:

  • рубашка охлаждения головки и блока цилиндров;
  • радиатор;
  • насос;
  • термостат;
  • вентилятор;
  • расширительный бачок;
  • соединительные трубопроводы и сливные краники.

Кроме того, в систему охлаждения входит отопитель салона

whatisvehicle.wordpress.com

Устройство автомобиля: система охлаждения

Система охлаждения

Для поддержания оптимальной температуры двигателя необходима система охлаждения.

Средняя температура двигателя 800 — 900оС, при активной работе достигает 2000оС. Но периодически необходимо отводить тепло от двигателя. Если этого не делать, двигатель может перегреться.

Но система охлаждения не только охлаждает двигатель, но и участвует в его подогреве, когда тот холодный.

В большинстве автомобилей установлена жидкостная система охлаждения закрытого типа с принудительной циркуляцией жидкости и расширительным бачком (рисунок 7.1).

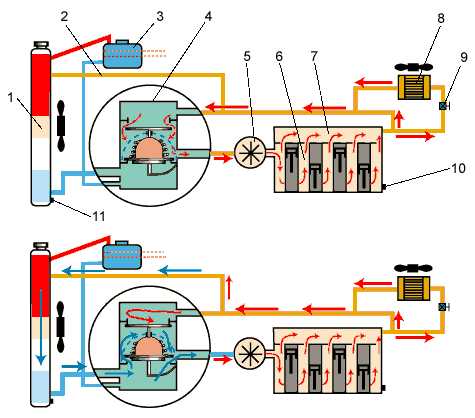

Рис. 7.1. Схема системы охлаждения двигателя
а) малый круг циркуляции
б) большой круг циркуляции
1 — радиатор; 2 — патрубок для циркуляции охлаждающей жидкости; 3 — расширительный бачок; 4 — термостат; 5 — водяной насос; 6 — рубашка охлаждения блока цилиндров;
7 — рубашка охлаждения головки блока; 8 — радиатор отопителя с электровентилятором; 9 — кран радиатора отопителя; 10 — пробка для слива охлаждающей жидкости из блока; 11 — пробка для слива охлаждающей жидкости из радиатора;
12 — вентилятор

    Элементами системы охлаждения являются:

  • рубашки охлаждения блока и головки блока цилиндров,
  • центробежного насоса,
  • термостата,
  • радиатора с расширительным бачком,
  • вентилятора,
  • соединительных патрубков и шлангов.

Под руководством термостата выполняют свои функции 2 круга циркуляции (рисунок 7.1). Малый круг выполняет функцию подогрева двигателя. После нагревания жидкость начинает циркулировать по большому кругу и охлаждается в радиаторе. Нормальная температура охлаждающей жидкости равна 80-90оС.

Рубашка охлаждения двигателя – это каналы в блоке и головке блока цилиндров. По этим каналам циркулирует охлаждающая жидкость.

Насос центробежного типа способствует перемещению жидкости по рубашке и по всей системе двигателя. заставляет жидкость перемещаться по рубашке охлаждения двигателя и всей системе.

Термостат является механизмов, поддерживающим оптимальный тепловой режим двигателя. Когда запускается холодный двигатель, термостат закрыт и жидкость перемещается по малому кругу. Когда температура жидкости превышает 80-85оС, то термостат открывается, жидкость начинает циркулировать по большому кругу, попадая в радиатор и охлаждаясь.

Радиатор представляет собой множество трубок, образующих большую поверхность охлаждения. Здесь и охлаждается жидкость.

Расширительный бачок. С его помощью происходит компенсация объема жидкости, когда она нагревается и охлаждается.
Вентилятор увеличивает поток воздуха в радиатор, при помощи которого и охла

ждается жидкость.

Патрубки и шланги являются соединительным механизмом рубашки охлаждения с термостатом, насосом, радиатором и расширительным бачком.

Основные неисправности системы охлаждения.

Течь охлаждающей жидкости. Причина: повреждения радиатора, шлангов, уплотнительных прокладок и сальников. Способы устранения: подтянуть хомуты крепления шлангов и трубок, поврежденные детали заменить на новые.

Перегрев двигателя. Причина: недостаточный уровень охлаждающей жидкости, слабое натяжения ремня вентилятора, засорение трубок радиатора, неисправность термостата. Способы устранения: восстановить уровень жидкости в системе охлаждения, отрегулировать натяжение ремня вентилятора, промыть радиатор, заменить термостат.

www.prava.uz

Схема циркуляции охлаждающей жидкости: 2 круга движения

Всем привет, дорогие мои читатели! То, что современный автомобиль оснащен несколькими ключевыми системами, сегодня знает даже школьник старших классов. Какая — то отвечает за питание, другая за смазку, третья за охлаждение от перегрева. Предлагаю остановиться подробнее на том, какая предусмотрена схема циркуляции охлаждающей жидкости – от этого будет зависеть понимание важности охлаждения в целом.

   Что происходит на холодном моторе

Пока двигатель внутреннего сгорания функционирует, он выделяет значительные объемы тепла. Вследствие этого множество самых разных деталей подвергается действию высоких температур. Для отвода излишнего тепла была предусмотрена схема движения антифриза по разным кругам: так называемым ”большому” и ”малому”. Каждый из них является замкнутым, но отличается списком оборудования и деталей, которые в нем участвуют.

Подробнее о том, как устроена система охлаждения, мы говорим в отдельном материале. Итак, запускаем мотор, и сразу же начинает циркулировать антифриз. Обеспечивается это работой водяного насоса – помпы, который, в свою очередь, функционирует благодаря приводному ремню. Вначале движок у нас еще холодный, поэтому жидкость циркулирует между ним и водяной помпой. Это называется малым кругом, и происходит так до тех пор, пока мотор не прогреется до определенного температурного уровня.

После этого термостат автоматически закрывает малый круг, но открывает движение по большому кругу. Помпа снова закачивает антифриз в силовой агрегат. Как только его температура повысится до уровня рабочей, он через патрубки достигнет радиатора. С его помощью излишки тепла выводятся в окружающую среду, и двигатель снова работает в приемлемом температурном режиме.

   Применение ”большого” круга

Охлажденный антифриз снова поступает в мотор благодаря закачиванию водяным насосом. Однако может возникнуть ситуация, при которой этого недостаточно для нормального охлаждения. На помощь придут вентиляторы, а их включение обеспечит специальный датчик. Он так и называется ”датчик включения вентиляторов” и расположен под радиатором. Когда происходит замыкание его контактов, эти приборы включаются, обеспечивая дополнительное принудительное охлаждение.

Спустя время, температура антифриза падает, и вентиляторы отключаются. Условно приемлемой для большинства ДВС считается показатель в районе 90 градусов, хотя некоторые термостаты рассчитаны на поддержание 87 градусов. Эффективная работа всей системы охлаждения в целом достигается применением вышеописанной схемы. Когда движок не разогрет, отвод тепла не требуется. Но при дальнейшей работе понадобится включение в охлаждающий процесс дополнительного оборудования.

   Эффективность данной схемы

Производители не зря установили определенный температурный режим. Именно при нем тепловые зазоры являются оптимальными. Все это проявляет себя в поведении двигателя. Его мощность повышается, одновременно возрастает динамика и приемистость. В то же время, потребление топлива приходит в норму. Задача системы охлаждения состоит не только в понижении температуры, но и в наиболее быстром прогреве – а это необходимо для того, чтобы он вышел на свой уровень производительности. Наиболее актуальна данная ситуация в холодную погоду. Вот почему существует разделение на большой круг и малый.

Уважаемые подписчики! Плохая циркуляция охлаждающей жидкости обязательно даст о себе знать, в некоторых случаях может помочь промывка системы. Это могут быть различные подтекания и влажные пятна, падение уровня антифриза в бачке, перегрев движка с потерей его динамики и т.п. Рекомендую чаще осматривать свое авто не только снаружи, но и под днищем кузова и в подкапотном пространстве. Мы еще вернемся к теме охлаждения, пока!

С уважением, автор блога Андрей Кульпанов

‘;
