Обеспечение комфортного нахождения водителя и пассажиров в салоне автомобиля является обязательным условием его функционирования. Возможность создания оптимального микроклимата реализована во всех современных автомобилях, которые оборудуются кондиционером или системой климат контроля. В данной статье мы попытаемся разобраться, что такое климат контроль в автомобиле, в чем особенности его работы и принципиальные отличия от штатного кондиционера.

Климат контроль является системой, работа которой направлена на автоматическое поддержание заранее установленного температурного режима в салоне автомобиля в целом или же в определенной его части. Система климат контроля может функционировать как автоматически, так и в зависимости от пользовательских настроек, если необходимо, к примеру, прогреть обледенелое ветровое стекло или же создать первоочередный комфорт в какой-то конкретной зоне салона.

Последние автомобильные разработки характеризуются наличием климат контроля, способного регулировать температуру воздуха салона с учетом степени проникновения солнечных лучей, а также с ориентиром на безопасность климатической системы для здоровья человека.

Как работает климат контроль в автомобиле

Конструктивно система климат контроля автомобиля объединяет в себе следующие элементы: кондиционер, отопительное оборудование, воздушные фильтры, различные датчики. Все эти элементы климатической системы взаимодействуют между собой за счет управляющей электроники, которая активирует необходимое устройство после считывания информации с датчиков.

Движение воздуха, создаваемое климат контролем

Система климат контроля способна регулировать объем подаваемого в определенную часть салона воздуха, ориентируясь на показания каждого отдельного датчика. Если фактическая температура воздуха превышает заданную, начнется работа кондиционера, вырабатывающего холодный воздух. Устройство будет активно до тех пор, пока значение фактической температуры не станет равным установленному пользователем.

В случае отрицательной разницы фактической и заданной температур электроника отдаст сигнал на включение отопительной системы с целью подготовки теплого воздуха.

Необходимо учитывать отсутствие четкого разграничения между работой кондиционера и отопительного устройства. Данные элементы функционируют сообща, подготавливая воздух, который впоследствии смешивается до требуемой общей температуры.

Существует автоматический и ручной режимы функционирования климат контроля. В первом случае пользователь задает нужную температуру, а система заботится о качестве и объеме подаваемой в салон автомобиля воздушной массы. В ручном режиме пользователю доступна частичная или полная регулировка узлов, отвечающих за создание микроклимата. Последний может быть полезен в условиях непредвиденной температуры окружающей среды, когда водителю необходимо быстро подогреть (в зимнее время) или охладить (в летний период) салонный воздух.

Интерфейс для управления климат контролем

Важно знать:

1. Источником создания холодного и теплого воздуха для климатической системы является автомобильный двигатель. Только его включенное состояние даст возможность установить необходимую температуру воздуха в салоне.
2. Эффективная работа климат контроля возможна только при закрытых окнах автомобиля. В противном случае в салон будут попадать уличные потоки воздуха, что приведет к работе климатического оборудования в условиях сильных нагрузок и повышенному расходу горючего.
3. Климат контроль и кондиционер редко создают опасность для здоровья находящихся в салоне автомобиля людей при закрытых окнах, так как климатическая система подает воздух с постепенно уменьшающейся температурой.
4. Работающая система климат контроля является причиной увеличенного топливного расхода. Особенно это заметно в теплый период, когда требуется работа кондиционера.
5. Салонный воздушный фильтр должен иметь незначительный физический износ и поддерживаться в чистом состоянии, иначе это скажется на эффективности функционирования климатической системы.

Что такое однозонный, двухзонный и многозонный климат контроль

Самой простой разновидностью климат контроля является однозонный вариант. Он предусматривает рассредоточение воздуха определенной температуры по всему периметру салона. В данном случае водителю и пассажирам приходится искать компромисс в установлении температурного режима.

Двухзонный климат контроль дает возможность расположенному на переднем сиденье пассажиру устанавливать желаемую температуру воздуха, которая будет отличаться от температуры, установленной в зоне водителя. Отметим существование предела разницы между температурой в водительской и пассажирской зоне (например, если водитель выставил температуру 23 градуса Цельсия, а передний пассажир – 27 градусов, то последующее повышение температуры пассажиром на 1 градус автоматически увеличит температуру в зоне водителя на аналогичное значение). Двухзонный климат контроль является наиболее распространенным видом многозонного климат контроля.

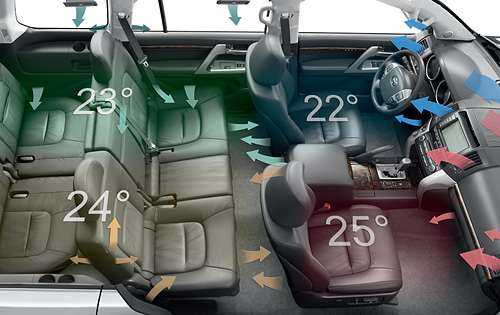

Четырех зонный климат контроль

Отличительной характеристикой трехзонного климат контроля является возможность создания отдельной температуры в зонах водителя и переднего пассажира, а также на заднем ряду сидений.

Установленный в автомобиле четырехзонный климат контроль позволяет регулировать температуру воздуха в каждой четверти салона автомобиля.

Видео о климат контроле

Чем отличается климат контроль от кондиционера в автомобиле

Несмотря на то что кондиционер и климат контроль предназначены для поддержания комфортной обстановки в салоне автомобиля, между ними существует принципиальная разница. Изначально кондиционер предназначен для производства охлажденного воздуха и является неотъемлемым узлом системы климат контроля. Последняя, в свою очередь, является комплексным решением, созданным для автоматического регулирования температуры в салоне.

В некоторой степени система климат контроля похожа на используемый в быту кондиционер с инверторным управлением. Она представляет максимальную безопасность для здоровья человека (по причине подачи воздуха с температурой, приближенной к температуре воздуха в салоне) и включается-выключается автоматически, в то время как включение-выключение кондиционера происходит по команде пользователя.

Похожие статьи

avtonov.com

Кажется, дождь начинается — журнал За рулем

Предсказывать погоду очень просто, если речь о погоде в машине. В роли автомобильного синоптика — Глеб Макаров.

Чтобы создать комфортные условия в салоне, воздух, как правило, приходится подогревать либо охлаждать. Пойдем буквально от печки. В щите моторного отсека установлен радиатор, которому отдает тепло жидкость из системы охлаждения двигателя. Вентилятор засасывает забортный воздух, тот нагревается, проходя через радиатор отопителя, и из дефлекторов дует теплом.

ПРИНЦИПИАЛЬНАЯ СХЕМА УСТРОЙСТВА КЛИМАТИЧЕСКОЙ УСТАНОВКИ

Остудить салон сложнее. Когда температура за бортом выше 20ºС, без кондиционера не обойтись. Представьте замкнутый контур, по которому циркулирует хладагент, постоянно меняющий свое агрегатное состояние. Будучи в жидкой фазе, он поступает в испаритель, через который проходит горячий воздух с улицы, — хладагент отбирает тепло и превращается в пар. Вновь вернуть его в жидкое состояние помогает компрессор: он повышает давление — пар начинает конденсироваться, а уже в конденсаторе, расположенном в носовой части автомобиля и охлаждаемом набегающим воздушным потоком, хладагент становится текучим.

Итак, тепло и холод мы получили, остается их правильно смешать и подать в салон. Через испаритель забортный воздух проходит беспрепятственно, а на пути к радиатору стоит заслонка. Нужно поднять температуру — шторка открывается, и печка греет. В зависимости от исполнения эту заслонку перемещает сам водитель либо автоматика.

Климат-контроль

Климатическая установка «Форда-Фьюжн». Водитель сам настраивает печку, включает при необходимости кондиционер и систему рециркуляции, регулирует скорость воздушных потоков.

Самая примитивная и дешевая система — с ручным управлением. Поворачивая ручку, сидящий за рулем задает положение заслонки. Иными словами, дозирует подачу теплого воздуха. Главный недостаток — при смене режима движения изменяется температура потока, выходящего из дефлекторов.

Поэтому установки оснастили температурными датчиками: один — в воздуховоде, другой — на панели приборов. Электронный блок сверяет их показания и отдает команды сервоприводу, поворачивающему заслонку. Перевели ручку на 22ºС, и автоматика будет поддерживать заданную температуру. Правда, по-прежнему вручную приходится управлять вентилятором, включать при необходимости кондиционер и рециркуляцию.

Климат-контроль

В полностью автоматической системе, называемой климат-контролем, электронный блок командует не только заслонками, но и вентилятором с бесступенчатой регулировкой и даже компрессором кондиционера. Задаете нужную температуру и распределение потоков, а остальное электроника возьмет на себя. Она следит за температурой охлаждающей жидкости и воздуха на панели приборов, в дефлекторах, снаружи автомобиля, контролирует давление хладагента и даже учитывает интенсивность солнечного излучения. Кстати, в режиме Auto (он включается соответствующей кнопкой) на многих автомобилях компрессор кондиционера работает, даже когда на улице прохладно. Подсушивая воздух в салоне, он вытягивает из бака лишние литры топлива. Желаете сэкономить? Перейдите на ручное управление.

Электроника вмешивается и в режим рециркуляции, анализируя качество воздуха. Датчик с чувствительным элементом из оксида олова реагирует изменением проводимости на вредные вещества, содержащиеся в выхлопных газах. Малейший запашок — и заслонка закроется. Кроме того, заботливая система перекрывает доступ воздуха с улицы, если вы воспользовались омывателем ветрового стекла или включили заднюю передачу.

Климат-контроль

Автоматический климат-контроль Climatronic на «Фольксвагене- Джетта». Температура, скорость враще- ния вентилятора и работа компрессо- ра — под надзором электроники.

Раздельный климат-контроль отличается парой лишних датчиков, заслонок и воздуховодов, ведь микроклимат для каждого пассажира настраивается индивидуально. Более того, на шикарных моделях для создания должного комфорта одной установки недостаточно — для второго ряда требуется дополнительный испаритель, располагающийся между передними сиденьями или в багажнике. Однако компрессор все равно один, а потому часто употребляемый термин «с двумя кондиционерами» не совсем точен.

Погода заказана — счастливого пути!

www.zr.ru

Как работает климат контроль в автомобиле, особенности, схемы

Особенности системы климат контроля

data-full-width-responsive=”true”>

Содержание статьи

Сегодня все типы автомобилей оборудуются специальными устройствами, обеспечивающими в салоне благоприятный для водителя и пассажиров микроклимат. Это оборудование известно в мире авто под названием «климат контроль». Современные системы, создающие «погоду» в салоне автомобиля, представляют собой электронный комплекс, управляющий работой обогревателя, вентилятора, кондиционера и системы подачи и распределения воздуха.

Демонстрация работы климат контроля в салоне автомобиля. В данном случае но четырехзонный.

В недавнем прошлом весь климат в кабине создавался одной только «печкой», температура обогрева которой и сила наддува регулировались вручную, и использовалась она только в зимнее время. Летом обходились открыванием окон и форточек. Технический прогресс и рост благосостояния населения внёс весомый вклад в развитие систем обеспечения комфорта в управлении автомашин. Если раньше оборудованием климат контроля оснащались только эксклюзивные или престижные модели класса «премиум», то сегодня такое оборудование стало штатным для всех типов авто.

Однако в зависимости от класса машин система обеспечения климата в салоне имеет существенные различия в принципе работы, комплектации и функциональных возможностях. Нынешние продвинутые климатические системы автомобилей в большой степени автоматизированы. Они включают в себя электронный блок управления климат контролем, который с помощью датчиков, расположенных в разных местах салона, контролирует и регулирует работу кондиционера, обогревателя и фильтрующих элементов.

перед подачей в салон горячий и холодный воздух смешиваются до нужной температуры

Интеллектуальная система учитывает даже температуру наружного воздуха и уровень солнечной радиации. Изменением направления воздушного потока по разным зонам система контроля обеспечивает равномерное распределение тепла и холода по всему объёму, предупреждая простудные заболевания при долгом нахождении в салоне. Основным достоинством такой сложной системы является то, что она не сразу подаёт нагретый и охлаждённый воздух от двигателя и кондиционера в салон, а смешивает их в воздуховодах и распределяет полученную воздушную смесь по салону.

Таким образом, поддержание установленной температуры воздуха в салоне обеспечивается регулированием потока охлаждённого или нагретого воздуха, образующих смесь, и объёма поступающей в салон воздушной смеси. Это достигается использованием различных воздушных заслонок в воздуховодах, изменение положения которых приводит к изменению горячего, холодного и смешанного воздушного потока. Регулироваться положение этих заслонок может автоматически от блока управления климат контролем по сигналам датчиков или вручную.

Что лучше – климат контроль или кондиционер?

Большинство новичков из числа автовладельцев часто не различают устройство управления обычного кондиционера от системы управления контроля климата. Тем самым путают эти понятия, которые имеют принципиальные отличия. Изучая работу климат контроля или кондиционера, можно убедиться, что продвинутая интеллектуальная климатическая система имеет ряд преимуществ перед обычным кондиционером:

• автоматически регулирует и поддерживает установленную водителем температуру в салоне;
• безопасность для здоровья пассажиров обеспечивается селективной направленностью воздушного потока;
• производит регулировку не только температуры, но и влажности, предотвращая запотевание стёкол и устраняя духоту в салоне;
• возможность включения дополнительных функций, например, включение рециркуляции воздуха без забора снаружи, когда он задымлён, или включение освежителя, ароматизирующего воздух.

Выбирая климат контроль или кондиционер, следует учесть, что климатическая система – это дорогая и сложная система, обеспечивающая больший комфорт внутри автомобиля и применяется он практически независимо от сезона. А кондиционер стоит дешевле, более простой в устройстве и в работе, быстрее охлаждает салон, но используется в основном только летом. Длительное его использование может привести к простудным заболеваниям.

Видео: Kia Sportage 3 Самодиагностика и корректировка климат контроля

Особенности работы системы контроля климата

Принцип смешивания различных порций потока холодного и горячего воздуха, положенный в основу работы климат контроля и используемый для обеспечения постоянной температуры в салоне, позволяет конструкторам наращивать функциональные возможности системы для повышения комфортных условий нахождения внутри машины. Таким способом была организована полностью автономная система обеспечения микроклимата в салоне вне зависимости от внешних погодных условий. Она может:

• быстро осушить воздух в кабине в дождливую и холодную погоду, чтобы удалить запотевание стёкол;
• очистить воздух салона от пыли и дыма в знойном и загазованном городе;
• дать возможность телу постепенно адаптироваться к прохладе при посадке в салон авто;
• работать без забора воздуха снаружи.

Простейшая схема климатического контроля построена по принципу обеспечения одинаковой температуры во всём пространстве салона. Такая схема называется однозонной системой обеспечения микроклимата. Существуют более сложные схемы 2-х, 3-х и 4-х зонных систем контроля климата, в которых контроль обеспечивается по отдельным зонам.

Двухзонный климат контроль, его особенности

Двухзонный климат контроль. Водитель и передний пассажир могут выставить свою температуру

Многозонный контроль климата представляет собой систему обеспечения и поддержания разной температуры по зонам – посадочным местам. Наиболее распространённая среди них схема – это система двух зонного климат контроля. В этой схеме имеется возможность установки разной температуры в зоне водительского кресла и в зоне переднего пассажира. Особенностью такой системы является наличие ограничения на максимальную разность температур между соседними зонами контроля. Она обычно небольшая и не превышает 60С. Это значит, что если водитель поставил у себя 30 градусов, то пассажир не сможет выставить у себя меньше 24 градусов.

Трехзонный климат контроль — к двух передним счастливчикам присоединяется третий на заднем сидение

Трёхзонный вариант обеспечения микроклимата позволяет устанавливать различные температуры в трёх зонах:

• в зоне водителя;
• в зоне переднего пассажира;
• в зоне задних сидений.

Четырёхзонный вариант позволяет устанавливать в зоне каждого сиденья свою отличную температуру. Учитывая, что личная машина редко загружается в полном объёме, 3-х и 4-х зонные системы контроля в большинстве случаев не используются по полной программе и являются избыточными. В этих вариантах контроля климата существуют такие же ограничения по градиенту температуры между соседними зонами, как в двухзонном климат контроле. Многозонные системы требуют большего количества воздуховодов, заслонок и датчиков, управляемых отдельным контроллером.

Блок управления климат контролем, режимы работы системы

Управление сложной системой контроля климата осуществляется с довольно простой панели, которая оборудована интуитивно понятными органами. Для того чтобы разобраться с их назначением, даже не нужно заглядывать в инструкцию по эксплуатации автомобиля. Существует ручной и автоматический режим работы контроля климата. Использование ручного режима подразумевает знание всех тонкостей работы оборудования системы. Неправильные действия с органами управления приводят к сокращению срока службы оборудования.

Видео: Как работает климат контроль в автомобиле?

В этом режиме можно вручную регулировать обороты вентилятора, охлаждение и обогрев воздуха, поступление воздуха в салон. Преимущественно ручной режим используется тогда, когда надо быстро нагреть или охладить воздух в кабине. Автоматический режим работы используется в процессе продолжительной поездки. Для этого водитель должен только включить систему и выставить необходимую температуру. Все процедуры по регулировке заслонок, распределению потоков и их напора производятся системой автоматически под управлением электронного чипа.

Многие автолюбители не используют автоматический режим лишь по той причине, что вентилятор издаёт много шума. Однако это характерно только для начального этапа работы системы, когда она интенсивно нагоняет нужный температурный режим и вентилятор работает с полной нагрузкой. В последующем при достижении контрольной температуры воздуха система и вентилятор переходят на режим слежения, где шумы работающей системы практически не различимы на общем шумовом фоне.

Нужно иметь в виду, что в автоматическом режиме, который включается с помощью кнопки Auto, насос кондиционера продолжает работать независимо от температуры наружного воздуха. Если на улице прохладно и вы хотите сэкономить бензин, то можно перейти на ручной режим работы.
