Как разобрать замок зажигания?
Менять замок зажигания стоит в случае возникновения острой необходимости. Если существует возможность отремонтировать замок, то стоит ей воспользоваться. А если ремонт невозможен или очень дорогостоящий, то только тогда прибегаем к замене замка. Менять замок необходимо при получении механических повреждений или при потере ключей. Если была очень сильно повреждена контактная группа, тогда меняем реле.
Основной задачей реле является включение зажигания и стартера. Помимо этого, оно выполняет блокировку рулевого управления. Главными элементами этого устройства являются корпус с замком, противоугонный механизм и контактная часть. Включение системы зажигания происходит при помощи проводов, отходящих от контактной части. При возникновении поломки любой этой детали выходит из строя вся система.
Зачастую ремонтируют замок зажигания из-за плохих контактов.
Все нюансы замены замка зажигания
При поломке замка зажигания самостоятельным ремонтом заниматься не стоит из-за того, что для ремонтирования такого рода нужно сверлить корпус в определенном месте, а это сможет сделать только специалист. Так что лучшим и более бюджетным вариантом в этой ситуации будет обращение в мастерскую. А снять замок, вернее, его электрическую часть, можно самим.
Осуществить данную задачу можно при наличии обычных инструментов, которые есть в бардачке или гараже.
Процесс снятия замка зажигания осуществляется следующим образом:
1. Снять замок зажигания, то есть удалить его выключатель, можно после демонтажа приборной панели. Поэтому первым делом снимаем приборную панель, и тогда появится доступ к замку рулевого колеса сверху.
2. Удаляем защитный лак и откручиваем два небольших винта, которые находятся и с той, и с другой стороны от крепления деталей с выключателями замка рулевого колеса.
3. Следующим действием будет снятие самого замка зажигания. Нужно просто немного оттолкнуть его назад и осторожно приподнять.
4. В случае замены старого выключателя новым, при обратной установке уделите внимание точности входа приводного штифта замка в выемку выключателя. При фиксировании выключателя замка зажигания вкрутите боковые винты и нанесите защитный слой лака.
Производим замену личинки замка зажигания
Возникновение такой ситуации, когда ключ плохо вставляется в замок зажигания или плохо поворачивается, говорит о том, что пора менять личинку его замка.Для замены личинки понадобятся следующие инструменты:
– новый комплект ключей с личинкой
– крестообразная и тонкая часовая отвертки
– тонкое сверло
– зубило
– молоток
– плоскогубцы
Клемму минусового провода отсоединяем от аккумулятора. Откручиваем винты, которые соединяют кожухи рулевой колонки. Два кожуха расположены возле руля, а еще два – возле приборной панели. Затем откручиваем саморезы, закрепляющие нижний и верхний кожух рулевой колонки, и снимаем их.
Теперь появился доступ к выключателю замка зажигания. В общем-то, личинку можно достать и так. Только нужно вынуть боковой штифт, который ее держит в замке. В ход идут молоток и часовая отвертка. Осторожным постукиванием молотка по отвертке штифт достается. Если ничего не получается, тогда высверливаем личинку тонким сверлом.
Если вам удобнее сначала снять замок, а только потом производить замену личинки, тогда откручиваем болты, закрепляющие выключатель зажигания. Пользуемся в этом процессе молотком и зубилом, потому как на болтах срезаны головки. Немного их ослабив, можно отвинтить болты плоскогубцами. И затем снимаем скобу и замок зажигания с рулевой колонки. После отсоединяем электрический разъем.
Далее откручиваем саморез, закрепляющий реле зажигания, достаем его из-под панели и отсоединяем разъем. Рассоединяем массовый провод реле. При помощи крестообразной отвертки откручиваем саморез, снимаем защелку, а потом крышку и контактную группу. На этом вся работа считается завершенной.
Теперь можно достать личинку замка ранее перечисленным методом. Меняем ее на новую. Обязательно проверяем, как работает замок с новой личинкой!
О чем необходимо помнить в процессе работы?
Во время работы, меняя контактную группу, в торце корпуса поддеваем шилом стопорное колечко (необходимое для фиксирования сердцевины замка зажигания внутри корпуса), и только после этого достаем ее. Устанавливаем контактную группу так, чтобы штекеры 15 и 30 были расположены там, где расположен запорный стержень. Кстати, широкий выступ контактов должен входить в такой же широкий паз корпуса. И затем устанавливаем все снятые элементы на свое место в обратном порядке.
Все работы нужно выполнять в сухом помещении, чтобы на контакты и клеммы не попадала влага – это может стать причиной возникновения неисправности, и придется еще раз разбирать систему.
Устанавливать новый либо отремонтированный замок зажигания и все провода нужно, следуя схеме электрооборудования и в соответствии с предварительной маркировкой выводов. Чтобы было легче подсоединять провода, переносим старую маркировку на новую систему. Если все правильно подсоединить, новая система прослужит очень долгое время. Советуем также все необходимое оборудование для замены приобретать только у проверенных производителей.
Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.
Была ли эта статья полезна?
Да Нет
auto.today
Как поменять личинку замка зажигания?
Покупать б/у замок тоже выход не ахти – замок проработал примерно столько же, как и ваш, и шансов, что жить он будет гораздо дольше, не очень много. Не всегда, но в большинстве случаев решение проблемы – замена личинки замка зажигания. Как правило, личинка выполняет основную часть работы в замке, ну и изнашивается, соответственно, тоже быстрее всего.
Обязательно ли снимать замок зажигания для замены личинки? Обычно для замены личинки не требуется демонтаж замка зажигания. Однако на некоторых моделях автомобилей (в качестве примера – семейство Mercedes, замки зажигания автомобилей Mercedes имеют достаточно хорошую защиту от взлома, там без снятия замка никак не обойтись ) заменить личинку замка зажигания без демонтажа замка возможности нет.
Когда необходима замена личинки замка зажигания?
1. Попытка угона со взломом замка зажигания.
2. Потеря всех дубликатов ключа.
3. Выход контактной группы из строя.
4. Из-за низкого качества металла произошло перетирание внутренних элементов, поэтому ключ не вызывает смещение штифтов.
5. Ключ сломался прямо внутри замка, а извлечь его невозможно.
6. Плохой контакт в замке не дает двигателю нормально запускаться.
Чтобы убедиться, что причина кроется именно в замке, необходимо произвести небольшую диагностику. Для этого нужно снять минусовую клемму на аккумуляторе и снять нижнюю часть кожуха на рулевой колонке. После этого нужно отключить контакты и произвести проверку замка зажигания при помощи омметра. Контакты, которые проверяются, должны иметь нулевое сопротивление, если сопротивление другое — нужна замена личинки замка зажигания.
Материалы для замены личинки замка зажигания
Вам понадобится:
– личинка в комплекте с новыми ключами;
– крестообразная отвертка;
– тонкая часовая отвертка;
– тонкое сверло;
– зубило;
– молоток;
– пассатижи.
Как самостоятельно заменить личинку замка зажигания?
1. Отсоедините клемму «минусового» провода от аккумулятора. Отверните винты, соединяющие кожухи рулевой колонки. Два из них находятся около руля и два – около панели приборов.
2. Отверните саморезы крепления нижнего и верхнего кожуха рулевой колонки. Снимите кожухи. Доступ к замку выключателя зажигания открыт. В принципе, личинку замка можно достать уже на данном этапе. Для этого вытащите боковой штифт, удерживающий ее в замке. Это можно сделать тонкой часовой отверткой при постукивании по ней маленьким молотком. Если штифт не вытаскивается, попробуйте аккуратно высверлить личинку тонким сверлом.
3. Если вы решили вынуть замок зажигания прежде, чем менять личинку, то для этого сначала отверните болты крепления выключателя зажигания. Это нужно делать с помощью молотка и зубила, так как головки у них срезаны. Слегка ослабьте их, а затем выкрутите пассатижами. С рулевой колонки снимите скобу и замок зажигания, отсоедините электрический разъем.
4. Отверните саморез крепления реле зажигания, выньте его из-под панели и отсоедините разъем. Разъедините «массовый» провод реле. Крестообразной отверткой отверните саморез, отожмите защелку, снимите крышку и контактную группу. Итак, вы вынули выключатель зажигания.
5. Выньте личинку из замка выключателя зажигания так, как описано в пункте 2. Произведите ее замену. Проверьте работу замка с новой личинкой, повернув ключ зажигания. Установите выключатель зажигания, произведя все действия в обратном порядке. Поставьте на место рулевую колонку. Не забудьте подключить клемму к аккумулятору. Проверьте работу выключателя зажигания и другого электрооборудования автомобиля.
Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.
Была ли эта статья полезна?
Да Нет
auto.today
как снять и разобрать личинку замка зажигания?
- Главная
- Новости
- Статьи
- О проекте
- Форум
- Правила клуба
- Последние сообщения
- Последние темы
- Поиск сообщений
- Бан лист
- Поиск
- Галерея
- Альбомы пользователя
- Новые Альбомы
- Новые Фотографии
- Новые Видео
- Новые комментарии
- Места на карте
- Камера
- Tags Cloud
- Партнеры АК
- Автолавка
- Каталог
- A1
- A3
- A4
- A5
- A6
- A7
- A8
- Q3/Q5/Q7
- Allroad
- TT
- R8
- S
- RS
- Символика клуба
- Реклама
- Страница профиля
- Выход
- Показывать онлайн-статус
Переписки
- Показать все…
Оповещения
- Настройки оповещений
- Показать все…
www.audi-club.ru
Ремонт и замена замка зажигания
В систему электроснабжения лучше просто так не заглядывать, но в случае поломки приходится, и иногда понятно не сразу, как снять замок зажигания, поэтому порассуждаем вместе над этим вопросом. Этот прибор является важным автомобильным узлом, без которого невозможен запуск двигателя. По своей сути, реле зажигания играет роль переключателя, соединяющего и размыкающего определенные виды контактных групп (набор попарно расположенных контактов, которые замыкаясь, включают назначенные им функции авто), входящих в состав системы пуска автомобиля.
Ремонт и замена замка зажигания – когда это случается?
Основная функция реле состоит во включении зажигания и стартера. Кроме того, оно осуществляет блокировку рулевого управления. Основными составными частями устройства являются корпус с замком, противоугонное устройство и контактная часть. От контактной части отходят провода, с помощью которых включается вся система зажигания. В случае неисправности какой-либо одной части прекращается работа всей системы.
Для того чтобы пришлось сменить замок зажигания, должны возникнуть определенные условия, последствия которых сделают ремонт невозможным или слишком затратным. Например, при попытке угона замок может получить механические повреждения. Замена производится и в случае утери ключей от системы. И, наконец, реле меняется при серьезных повреждениях в контактной группе.
Чаще ремонт замка зажигания производится из-за плохих контактов. Для того, чтобы выполнить их проверку, на аккумуляторной батарее (АКБ) отключается минусовая клемма (провод снимается с АКБ), а в рулевой колонке снимается нижний кожух (часть пластика под рулем). Контакты отсоединяются и проверяются с помощью омметра (прибор для измерения сопротивления). Выбранные контакты должны быть с нулевым сопротивлением, в противном случае необходима замена. При небольших повреждениях достаточно сменить личинку замка (сердцевина, куда непосредственно вставляется ключ) или его контактную группу (весь комплект парных контактов, иногда представлен в виде коробки с клеммами
Как снять замок зажигания – пошаговая инструкция.
Прежде, чем ремонтировать или менять зажигание, его необходимо достать, чтобы произвести осмотр и определить характер повреждений. Снятие системы не представляет особой сложности, при условии четкого выполнения определенного алгоритма действий:
- С вала рулевого управления нужно снять кожух, после чего отворачиваются винты, на которых крепится замок зажигания.
- В замок зажигания в нулевое положение вставляется ключ для отключения противоугонного устройства. Через отверстие в кронштейне нужно отверткой нажать на фиксатор, а затем вытащить сердцевину из кронштейна, а ключ – из замка.
- Необходимо запомнить порядок подключения всех проводов и выводов. Чтобы в дальнейшем не было путаницы, желательно их промаркировать. После этого провода отсоединяются от замка.
- Проверяется работа всех контактов при разных положениях ключа. Заодно проверяется и работа противоугонного устройства. При различных положениях ключа запорный стержень должен выдвигаться или утапливаться.
После того, как проведен осмотр и проверка, необходимо определиться, в сложившейся ситуации достаточно ремонта или требуется полная замена замка зажигания.
Что не следует забывать при работе?
При проведении ремонта, чтобы поменять контактную часть, в торце корпуса шилом поддевается стопорное кольцо (держит сердцевину замка зажигания внутри удобного корпуса), после чего контактная часть может быть извлечена. Установка новой контактной группы производится таким образом, чтобы расположение штекеров 15 и 30 было там, где находится запорный стержень. При этом своим широким выступом контакты должны входить в такой же широкий паз корпуса. Все детали устанавливаются на автомобиль в обратном порядке, соответствующем их снятию.
Ремонтные работы лучше проводить в сухом помещении, не допускать прямого попадания влаги на контакты и клеммы, чтобы в ближайшем будущем снова не разбирать эту систему для банальной зачистки окислов.
Согласно схеме электрооборудования, производится установка нового или отремонтированного замка зажигания, а также всех проводов в соответствии с предварительной маркировкой выводов. Для того, чтобы упростить подсоединение проводов, их маркировка переносится на новую систему. При условии соблюдения всех правил установки и подключения новый замок сможет работать в течение длительного времени. Для того, чтобы гарантировать бесперебойную работу и избежать скорой поломки, необходимо выбирать современную и качественную модель.
carnovato.ru
Замена замка зажигания своими руками (фото, видео)
Замок зажигания — устройство небольшое, но очень важное. С его помощью мы подаем сигнал к действию своему автомобилю — запускаем или останавливаем двигатель, а также включаем электропитание приборов. Кроме запуска двигателя, замок зажигания обладает еще одной важной функцией — блокировки рулевого управления, то есть, по сути, является противоугонным устройством. Выньте ключ, чуть поверните руль, и вы увидите, что рулевой вал мгновенно заблокируется. Соответственно, это устройство должно работать безукоризненно, в ином случае каждый из нас может попасть в ситуации, когда будет необходима замена замка зажигания. Этот элемент автомобильной системы очень важен.
Что-то пошло не так…
Если пришла проблема
Как быть, если с замком зажигания что-то не так? Без усилия ключ не повернуть, или его вообще заклинивает? Ясно, что повреждена личинка замка, а на таком автомобиле далеко не уедешь. Произойти это может по разным причинам: личинка попалась с браком, или со временем в нее просто набилась пыль и грязь. В этом случае можно попробовать заменить личинку.
Маленькая неисправность может повлечь большие проблемы
Если ключ все же поворачивается, но система зажигания не реагирует — тут явно вышла из строя контактная группа. Конечно, вы можете ее заменить, но в таком случае есть риск столкнуться с покупкой не слишком качественной запчасти. Это не избавит от проблемы, а лишь временно отложит её решение.
Замок зажигания
А если вы просто-напросто потеряли ключ, а он у вас был единственный? Или еще одна, очень неприятная ситуация: была предпринята попытка угона вашей машины (не дай Бог, конечно!), и замок зажигания испорчен окончательно.
Замена замка зажигания
Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.
Из любой ситуации есть выход!
Прозвон проводки
Итак, в зависимости от причины неисправности, замена может представлять собой:
- Замену замка полностью
- Замену личинки замка
- Замену контактной группы.
Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.
Проверяем исправность контактной группы
Демонтаж замка
Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.
Набор необходимых инструментов
Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:
Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.
Отключение аккумуляторной батареи
Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.
Откручиваем винты
Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.
Изъятие замка с помощью шила
В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.
Разбираем сам замок
Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.
Строение замка зажигания
Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.
Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.
Более поздние модели ВАЗа
Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.
Зубилом ослабляем болты
Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.
Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.
Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.
Замена контактной группы замка зажигания ВАЗ
autolocked.ru
Как разобрать замок зажигания
Как разобрать замок зажигания?
Менять замок зажигания стоит в случае возникновения острой необходимости. Если существует возможность отремонтировать замок, то стоит ей воспользоваться. А если ремонт невозможен или очень дорогостоящий, то только тогда прибегаем к замене замка. Менять замок необходимо при получении механических повреждений или при потере ключей. Если была очень сильно повреждена контактная группа, тогда меняем реле.
Основной задачей реле является включение зажигания и стартера. Помимо этого, оно выполняет блокировку рулевого управления. Главными элементами этого устройства являются корпус с замком, противоугонный механизм и контактная часть. Включение системы зажигания происходит при помощи проводов, отходящих от контактной части. При возникновении поломки любой этой детали выходит из строя вся система.
Зачастую ремонтируют замок зажигания из-за плохих контактов. Проверить работу контактов можно следующим образом. На аккумуляторной батарее отключаем минусовую клемму (снимаем провод с АКБ), а в рулевой колонке снимаем нижний кожух (часть пластика под рулем). Отсоединяем контакты и проверяем специальным прибором – омметром. В случае их исправности прибор покажет нулевое сопротивление. А если нет, то контакты нужно менять. Иногда достаточно будет заменить личинку замка (сердцевину) либо его контактную группу. Но это только при небольших повреждениях.
Все нюансы замены замка зажигания
При поломке замка зажигания самостоятельным ремонтом заниматься не стоит из-за того, что для ремонтирования такого рода нужно сверлить корпус в определенном месте, а это сможет сделать только специалист. Так что лучшим и более бюджетным вариантом в этой ситуации будет обращение в мастерскую. А снять замок, вернее, его электрическую часть, можно самим. Осуществить данную задачу можно при наличии обычных инструментов, которые есть в бардачке или гараже.
Процесс снятия замка зажигания осуществляется следующим образом:
1. Снять замок зажигания, то есть удалить его выключатель, можно после демонтажа приборной панели. Поэтому первым делом снимаем приборную панель, и тогда появится доступ к замку рулевого колеса сверху.
2. Удаляем защитный лак и откручиваем два небольших винта, которые находятся и с той, и с другой стороны от крепления деталей с выключателями замка рулевого колеса.
3. Следующим действием будет снятие самого замка зажигания. Нужно просто немного оттолкнуть его назад и осторожно приподнять.
4. В случае замены старого выключателя новым, при обратной установке уделите внимание точности входа приводного штифта замка в выемку выключателя. При фиксировании выключателя замка зажигания вкрутите боковые винты и нанесите защитный слой лака.
Производим замену личинки замка зажигания
Возникновение такой ситуации, когда ключ плохо вставляется в замок зажигания или плохо поворачивается, говорит о том, что пора менять личинку его замка.
Для замены личинки понадобятся следующие инструменты:
– новый комплект ключей с личинкой
– крестообразная и тонкая часовая отвертки
– тонкое сверло
– зубило
– молоток
– плоскогубцы
Клемму минусового провода отсоединяем от аккумулятора. Откручиваем винты, которые соединяют кожухи рулевой колонки. Два кожуха расположены возле руля, а еще два – возле приборной панели. Затем откручиваем саморезы, закрепляющие нижний и верхний кожух рулевой колонки, и снимаем их.
Теперь появился доступ к выключателю замка зажигания. В общем-то, личинку можно достать и так. Только нужно вынуть боковой штифт, который ее держит в замке. В ход идут молоток и часовая отвертка. Осторожным постукиванием молотка по отвертке штифт достается. Если ничего не получается, тогда высверливаем личинку тонким сверлом.
Если вам удобнее сначала снять замок, а только потом производить замену личинки, тогда откручиваем болты, закрепляющие выключатель зажигания. Пользуемся в этом процессе молотком и зубилом, потому как на болтах срезаны головки. Немного их ослабив, можно отвинтить болты плоскогубцами. И затем снимаем скобу и замок зажигания с рулевой колонки. После отсоединяем электрический разъем.
Далее откручиваем саморез, закрепляющий реле зажигания, достаем его из-под панели и отсоединяем разъем. Рассоединяем массовый провод реле. При помощи крестообразной отвертки откручиваем саморез, снимаем защелку, а потом крышку и контактную группу. На этом вся работа считается завершенной.
Теперь можно достать личинку замка ранее перечисленным методом. Меняем ее на новую. Обязательно проверяем, как работает замок с новой личинкой! После проверки все детали устанавливаем назад. И делаем все то же самое в обратной последовательности. Рулевую колонку устанавливаем на соответствующее место. Не забываем о подключении клеммы к аккумулятору. И в конце работ проверяем, как работает выключатель зажигания и другое электрооборудование машины.
О чем необходимо помнить в процессе работы?
Во время работы, меняя контактную группу, в торце корпуса поддеваем шилом стопорное колечко (необходимое для фиксирования сердцевины замка зажигания внутри корпуса), и только после этого достаем ее. Устанавливаем контактную группу так, чтобы штекеры 15 и 30 были расположены там, где расположен запорный стержень. Кстати, широкий выступ контактов должен входить в такой же широкий паз корпуса. И затем устанавливаем все снятые элементы на свое место в обратном порядке.
Все работы нужно выполнять в сухом помещении, чтобы на контакты и клеммы не попадала влага – это может стать причиной возникновения неисправности, и придется еще раз разбирать систему.
Устанавливать новый либо отремонтированный замок зажигания и все провода нужно, следуя схеме электрооборудования и в соответствии с предварительной маркировкой выводов. Чтобы было легче подсоединять провода, переносим старую маркировку на новую систему. Если все правильно подсоединить, новая система прослужит очень долгое время. Советуем также все необходимое оборудование для замены приобретать только у проверенных производителей.
Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.
Была ли эта статья полезна?auto.today
Как снять замок зажигания – порядок разборки, варианты ремонта + видео
В систему электроснабжения лучше просто так не заглядывать, но в случае поломки приходится, и иногда понятно не сразу, как снять замок зажигания, поэтому порассуждаем вместе над этим вопросом. Этот прибор является важным автомобильным узлом, без которого невозможен запуск двигателя. По своей сути, реле зажигания играет роль переключателя, соединяющего и размыкающего определенные виды контактных групп (набор попарно расположенных контактов, которые замыкаясь, включают назначенные им функции авто), входящих в состав системы пуска автомобиля.
Ремонт и замена замка зажигания – когда это случается?
Основная функция реле состоит во включении зажигания и стартера. Кроме того, оно осуществляет блокировку рулевого управления. Основными составными частями устройства являются корпус с замком, противоугонное устройство и контактная часть. От контактной части отходят провода, с помощью которых включается вся система зажигания. В случае неисправности какой-либо одной части прекращается работа всей системы.
Для того чтобы пришлось сменить замок зажигания, должны возникнуть определенные условия, последствия которых сделают ремонт невозможным или слишком затратным. Например, при попытке угона замок может получить механические повреждения. Замена производится и в случае утери ключей от системы. И, наконец, реле меняется при серьезных повреждениях в контактной группе.
Чаще ремонт замка зажигания производится из-за плохих контактов. Для того, чтобы выполнить их проверку, на аккумуляторной батарее (АКБ) отключается минусовая клемма (провод снимается с АКБ), а в рулевой колонке снимается нижний кожух (часть пластика под рулем). Контакты отсоединяются и проверяются с помощью омметра (прибор для измерения сопротивления). Выбранные контакты должны быть с нулевым сопротивлением, в противном случае необходима замена. При небольших повреждениях достаточно сменить личинку замка (сердцевина, куда непосредственно вставляется ключ) или его контактную группу (весь комплект парных контактов, иногда представлен в виде коробки с клеммами
Как снять замок зажигания – пошаговая инструкция.
Прежде, чем ремонтировать или менять зажигание, его необходимо достать, чтобы произвести осмотр и определить характер повреждений. Снятие системы не представляет особой сложности, при условии четкого выполнения определенного алгоритма действий:
- С вала рулевого управления нужно снять кожух, после чего отворачиваются винты, на которых крепится замок зажигания.
- В замок зажигания в нулевое положение вставляется ключ для отключения противоугонного устройства. Через отверстие в кронштейне нужно отверткой нажать на фиксатор, а затем вытащить сердцевину из кронштейна, а ключ – из замка.
- Необходимо запомнить порядок подключения всех проводов и выводов. Чтобы в дальнейшем не было путаницы, желательно их промаркировать. После этого провода отсоединяются от замка.
- Проверяется работа всех контактов при разных положениях ключа. Заодно проверяется и работа противоугонного устройства. При различных положениях ключа запорный стержень должен выдвигаться или утапливаться.
После того, как проведен осмотр и проверка, необходимо определиться, в сложившейся ситуации достаточно ремонта или требуется полная замена замка зажигания.
Как снять замок зажигания – пошаговая инструкция.
Прежде, чем ремонтировать или менять зажигание, его необходимо достать, чтобы произвести осмотр и определить характер повреждений. Снятие системы не представляет особой сложности, при условии четкого выполнения определенного алгоритма действий:
- С вала рулевого управления нужно снять кожух, после чего отворачиваются винты, на которых крепится замок зажигания.
- В замок зажигания в нулевое положение вставляется ключ для отключения противоугонного устройства. Через отверстие в кронштейне нужно отверткой нажать на фиксатор, а затем вытащить сердцевину из кронштейна, а ключ – из замка.
- Необходимо запомнить порядок подключения всех проводов и выводов. Чтобы в дальнейшем не было путаницы, желательно их промаркировать. После этого провода отсоединяются от замка.
- Проверяется работа всех контактов при разных положениях ключа. Заодно проверяется и работа противоугонного устройства. При различных положениях ключа запорный стержень должен выдвигаться или утапливаться.
После того, как проведен осмотр и проверка, необходимо определиться, в сложившейся ситуации достаточно ремонта или требуется полная замена замка зажигания.
Что не следует забывать при работе?
При проведении ремонта, чтобы поменять контактную часть, в торце корпуса шилом поддевается стопорное кольцо (держит сердцевину замка зажигания внутри удобного корпуса), после чего контактная часть может быть извлечена. Установка новой контактной группы производится таким образом, чтобы расположение штекеров 15 и 30 было там, где находится запорный стержень. При этом своим широким выступом контакты должны входить в такой же широкий паз корпуса. Все детали устанавливаются на автомобиль в обратном порядке, соответствующем их снятию.
Ремонтные работы лучше проводить в сухом помещении, не допускать прямого попадания влаги на контакты и клеммы, чтобы в ближайшем будущем снова не разбирать эту систему для банальной зачистки окислов.
Согласно схеме электрооборудования, производится установка нового или отремонтированного замка зажигания, а также всех проводов в соответствии с предварительной маркировкой выводов. Для того, чтобы упростить подсоединение проводов, их маркировка переносится на новую систему. При условии соблюдения всех правил установки и подключения новый замок сможет работать в течение длительного времени. Для того, чтобы гарантировать бесперебойную работу и избежать скорой поломки, необходимо выбирать современную и качественную модель.
carnovato.ru
Замена замка зажигания своими руками (фото, видео)
Замок зажигания — устройство небольшое, но очень важное. С его помощью мы подаем сигнал к действию своему автомобилю — запускаем или останавливаем двигатель, а также включаем электропитание приборов. Кроме запуска двигателя, замок зажигания обладает еще одной важной функцией — блокировки рулевого управления, то есть, по сути, является противоугонным устройством. Выньте ключ, чуть поверните руль, и вы увидите, что рулевой вал мгновенно заблокируется. Соответственно, это устройство должно работать безукоризненно, в ином случае каждый из нас может попасть в ситуации, когда будет необходима замена замка зажигания. Этот элемент автомобильной системы очень важен.
Что-то пошло не так…Если пришла проблема
Как быть, если с замком зажигания что-то не так? Без усилия ключ не повернуть, или его вообще заклинивает? Ясно, что повреждена личинка замка, а на таком автомобиле далеко не уедешь. Произойти это может по разным причинам: личинка попалась с браком, или со временем в нее просто набилась пыль и грязь. В этом случае можно попробовать заменить личинку.
Маленькая неисправность может повлечь большие проблемыЕсли ключ все же поворачивается, но система зажигания не реагирует — тут явно вышла из строя контактная группа. Конечно, вы можете ее заменить, но в таком случае есть риск столкнуться с покупкой не слишком качественной запчасти. Это не избавит от проблемы, а лишь временно отложит её решение.
Замок зажиганияА если вы просто-напросто потеряли ключ, а он у вас был единственный? Или еще одна, очень неприятная ситуация: была предпринята попытка угона вашей машины (не дай Бог, конечно!), и замок зажигания испорчен окончательно.
Замена замка зажигания
Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.
Из любой ситуации есть выход!Прозвон проводки
Итак, в зависимости от причины неисправности, замена может представлять собой:
- Замену замка полностью
- Замену личинки замка
- Замену контактной группы.
Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.
Проверяем исправность контактной группыДемонтаж замка
Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.
Набор необходимых инструментовЗамок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:
Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.
Отключение аккумуляторной батареиОткручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.
Откручиваем винтыОтключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.
Изъятие замка с помощью шилаВ моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.
Разбираем сам замок
Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.

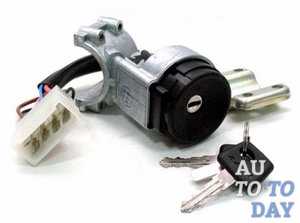

Строение замка зажиганияДело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.
Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.
Более поздние модели ВАЗа
Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.
Зубилом ослабляем болтыПотом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.
Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.
Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.
Замена контактной группы замка зажигания ВАЗ
Оценка статьи:
(Пока оценок нет) Загрузка…autolocked.ru
autofluids.ru
Ремонт личинки замка зажигания Ford
Одной из проблем, которая возникает у владельцев автомобилейФорд американского производства, является заедание ключа в замке зажигания и как следствие этого заклинивает руль. Сначала, появляются небольшие затруднения при проворачивании ключа, а современен замок зажигания может попросту заклинить.
Ремонт личинки замка зажигания Ford
Причиной проблемы в большинстве случаев является личинка замка зажигания Ford, в которой в период эксплуатации автомобиля может образоваться различные отложения, препятствующие нормальному функционированию ее элементов. Следовательно, если в одни прекрасный момент вы не сможете разблокировать руль и провернуть ключ, не спешите брать сверло и рассверливатьличинку, как показывает практика можно обойтись малой кровью и с помощью отвертки извлечь ее из замка зажигания.
Как вынуть личинку замка зажигания автомобиля Ford
- Прежде чем начать работы по извлечению личинки замка зажигания, хочется отметить, что разбирать всю рулевую колонку не нужно.
- Откручиваем винты крепления нижней крышки рулевой колонки и сдвигаем ее, до тех пор пока не сможем добраться до корпуса замка зажигания.
- Поворачиваем руль на 90 градусов и подходящим по диаметру штырем нажимаем на фиксатор, указанный на фото, который удерживает личинку в корпусе замка зажигания, после чего просто вынимаем ее вместе с ключом наружу.
Решаем проблему с личинкой замка зажигания на автомобилях Ford (американец)
- Вытянув личинку, разбираем ее, если есть механические повреждения тогда ничего не остается, как приобрести у установить новую. Если же все существенных износов обнаружено не было, тщательно очищаем все ее детали, собираем, смазываем и устанавливаем ее на место в обратной последовательности. Хочется отметить, что если вы не применяли силу во время того, когда заклинил замок зажигания, то вероятность внутренних повреждений личинки очень низка.
Установка личинки в замок зажигания Ford
Как уже было отмечено, что установка личинки в замок зажигания проводится в обратной последовательности. Однако, при этом стоит учитывать, что ключ зажигания должен находится в ней и должен быть выставлен в первое положение (accessory). Также необходимо проверить, чтобы углубление в корпусе совпадало выступом на личинке замка зажигания.
KoGa
www.ford-motors.ru
