Течет масло из под клапанной крышки. Течь масла

Система смазки двигателя внутреннего сгорания подобна человеческой кровеносной системе. Масло, как и кровь, циркулирует по замкнутому кругу, смазывая, охлаждая и очищая движущиеся детали. Все это, естественно, происходит под определенным давлением, снижение или превышение которого неизменно приведет к нарушению рабочего процесса.

Малейшая течь масла из двигателя – сигнал к тому, что произошла разгерметизация системы. А это уже серьезный повод для того, чтобы задуматься о проведении диагностики силового агрегата.

В этой статье мы поговорим о том, по каким причинам возникает, и как устранить течь масла из-под клапанной крышки.

Что собой представляет крышка клапанов

Этот элемент двигателя внутреннего сгорания предназначен для защиты газораспределительного механизма от попадания в него грязи, пыли и влаги. Кроме этого, крышка защищает все подкапотное пространство от масла, которое подается под давлением для смазки ГРМ.

Первые двигатели внутреннего сгорания не имели клапанной крышки, из-за чего механизм газораспределения постоянно приходилось мыть и чистить. Со временем ГРМ стали прикрывать штампованными крышками из тонкой листовой стали. Сегодня этот элемент изготавливают из алюминия путем литья. И это уже не просто крышка, а целая конструкция, в задачи которой входит и защита ГРМ, и участие в процессе вентиляции картера, и сбор масла, разбрызгиваемого движущимися деталями механизма газораспределения.

С целью обеспечения герметичности клапанная крышка крепится к головке блока цилиндров через резиновую или силиконовую прокладку. В некоторых новых автомобилях прокладку не ставят вообще: ее роль выполняет слой специального герметика.

Возможные места утечки

Если вы заметили, что течет масло из-под клапанной крышки, постарайтесь точно определить место утечки. Чаще всего смазка может вытекать:

  • в местах соединения крышки с головкой блока цилиндров вследствие износа прокладки или избыточного давления в системе;
  • в местах болтового соединения крышки с ГБЦ;
  • из маслозаливной горловины.

В редких случаях течь масла может возникнуть и на самом корпусе крышки. Это может быть следствием механического повреждения или заводского брака при литье.

Причины течи масла из-под клапанной крышки

Течь масла из-под крышки клапанов может быть обусловлена двумя факторами:

  • утратой прокладкой своих герметизационных свойств;
  • повышением давления масла в системе.

В первом случае прокладка в силу значительного времени эксплуатации и влияния высокой температуры попросту грубеет или трескается, что не может не сказываться на герметичности системы. Это не самый худший случай. Достаточно поменять старую прокладку на новую, и герметичность восстановится.

Но если подтеки масла из-под клапанной крышки вызваны увеличением давления внутри системы, потребуется дальнейшая диагностика. И начинать ее нужно с измерения давления.

Как измерить давление масла

Как уже было сказано, смазка циркулирует по специальным каналам внутри двигателя под напором, создаваемым масляным насосом. Нормальное давление масла для каждого двигателя разное, все зависит от его объема, количества цилиндров, клапанов и т.д. Чтобы не гадать, загляните в руководство по эксплуатации вашего автомобиля, там все обозначено. Так вот, если давление в системе снижается, его датчик моментально просигнализирует вам об этом загоревшейся на панели приборов лампой. Если же происходит его повышение, он не отреагирует никак. Иными словами, высокое давление можно определить, только подсоединив к двигателю специальный жидкостный манометр вместо датчика. Ориентируясь на его показания, можно сделать вывод, что течет масло из-под клапанной крышки по причине повышения давления в системе, или причина все же в прокладке (уплотнителях).

О чем говорит высокое давление масла

Для автомобиля, как и для человека, «гипертония» не сулит ничего хорошего. В нашем случае она является свидетельством неполадок в работе системы смазки. Итак, если в вашем автомобиле течет масло из-под клапанной крышки, и вы диагностировали повышение его давления, причиной этому может быть:

  • нарушение нормальной вентиляции картера вследствие забивания сеток маслоотделителя;
  • засорение масляных каналов головки блока цилиндров;
  • засорение масляного фильтра;
  • заклинивание редукционного клапана в закрытом положении.

Рассмотрим эти причины более детально, причем в том порядке, в котором лучше проводить диагностику: от самого простого к сложному.

Нарушение нормальной вентиляции картера

Начнем с самой распространенной причины повышения давления в системе смазки, встречающейся в отечественных автомобилях. Чаще всего масло из-под клапанной крышки ВАЗ начинает сочиться по причине нарушения вентиляции картера. Проще говоря, картерные газы, которые должны свободно выходить из двигателя, встречают на своем пути препятствия, и начинают скапливаться внутри, создавая избыточное давление. В этом случае оно не только давит масло из-под клапанной крышки, но также может выбрасывать его через сапун в корпус воздушного фильтра.

Что же это могут быть за препятствия? Во-первых, сетка маслоотделителя, если она забита продуктами сгорания. А во-вторых, обычные отложения и грязь на внутренних стенках штуцеров, к которым присоединяются шланги вентиляции. Так что, если гонит масло из-под клапанной крышки в нашем автомобиле, не поленитесь снять клапанную крышку и промыть сетку маслоотделителя, а заодно и прочистить штуцеры.

Засорение масляных каналов и фильтра

Головка блока цилиндров имеет целую сеть специальных каналов, по которым движется масло. Применение низкокачественной смазки, попадание в систему грязи, перегрев двигателя – это основные причины, по которым эти каналы могут засоряться. Когда это происходит, давление масла, естественно, увеличивается, ведь масляный насос продолжает работать.

То же самое происходит и когда забивается фильтр. Он теряет свою пропускную способность, создавая повышенное давление в системе. И нет ничего удивительного в том, что течет масло из-под клапанной крышки, если вы меняли фильтр несколько лет назад.

Устраняется данная проблема путем замены фильтрующего элемента и промывкой системы с использованием специальных жидкостей.

Неисправность редукционного клапана

Нередко повышение давления масла является следствием неисправности редукционного клапана масляного насоса, ведь он его и регулирует. Наиболее распространенная причина неисправности – заклинивание в закрытом положении, вызванное попаданием в его механизм продуктов трения (мелкой стружки) или грязи. Избавиться от подобной проблемы несложно. Клапан легко разбирается и чистится, однако для этого необходимо будет демонтировать масляный насос.

Выбираем прокладку клапанной крышки

Уделите достаточно внимания выбору прокладки, так как устранить течь масла из-под клапанной крышки, используя некачественное изделие, вам вряд ли удастся. Предпочтение здесь лучше отдать оригинальной запчасти, узнав ее заводской каталожный номер. Если конструкцией предусмотрена резиновая прокладка, проследите за тем, чтобы резина была мягкой и не имела никаких трещин или наплывов. Все эти дефекты обязательно скажутся на герметичности.

Нужно ли смазывать резиновую прокладку герметиком

Насчет использования герметика мнения автомехаников расходятся. Одни считают его применение недопустимым, другие же, наоборот, утверждают, что только с ним можно достичь полной герметичности. Скажем так, если поверхности крышки и блока цилиндров имеют шероховатости, применение герметика желательно, но только если он будет нанесен аккуратным тонким слоем. Если же поверхности идеально ровные, можно обойтись и без него, ведь еще несколько лет назад никто подобным уплотнителем особо не пользовался. Ну а для автомобилей, где прокладка не предусмотрена конструкцией, без герметика не обойтись.

Если масло течет из горловины или в местах болтовых соединений

Случается, что масло течет не из места соединения привалочных поверхностей головки блока цилиндров и крышки клапанов, а, например, из маслозаливной горловины или там, где есть болтовое соединение. Причиной таких утечек является все то же избыточное давление. Устранив причины повышенного давления, рекомендуется заменить резиновые уплотнители болтов (если они предусмотрены конструкцией), а также проверить герметичность крышки маслозаливной горловины.

Полезные советы

Напоследок приведем несколько полезных советов, которые позволят вам избежать проблем с утечкой масла или же быстрее с ними справиться.

  1. Своевременно производите замену масла в двигателе, а также масляного фильтра.
  2. Используйте только качественную смазку.
  3. Не допускайте попадания в систему смазки грязи, воды, других технологических жидкостей.
  4. При прохождении ТО не забывайте проверять давление масла в системе смазки. В случае обнаружения его повышения, незамедлительно производите ремонт авто.
  5. Не допускайте перегрева двигателя.
  6. Проверяйте работу узлов, отвечающих за вентиляцию картера.
  7. Выбирая прокладку для клапанной крышки, отдайте предпочтение оригинальному изделию.
  8. Наносите герметик на прокладку тонким сплошным слоем. Не допускайте его попадания на элементы газораспределительного механизма.
  9. Прикручивая крышку клапанов, не перетягивайте болты.
  10. Обнаружив течь масла из-под клапанной крышки, не затягивайте с диагностикой и ремонтом.

fb.ru

Течь масла из-под клапанной крышки: причины и способы устранения

Клапанная крышка устанавливается сверху на головку блока цилиндров через уплотнительную прокладку или на герметик, закрывая механизм газораспределения. Также в данном элементе выполнено отверстие для заливки масла в двигатель (маслозаливная горловина).

Главной задачей крышки клапанов является герметизация ГРМ, что позволяет избежать разбрызгивания смазки и предотвратить попадание грязи и влаги внутрь двигателя. Также снятие крышки обеспечивает возможность быстрого получения доступа к некоторым элементам газораспределительного механизма без необходимости снимать ГБЦ целиком.

В процессе эксплуатации транспортного средства на многих ДВС  независимо от пробега появляется масло на крышке головки блока цилиндров. В одних случаях течет масло из-под болтов клапанной крышки, в других утечка происходит в месте соединения крышки с головкой блока.

В этой статье мы поговорим о том, почему течет масло из-под клапанной крышки, а также как устранить такие утечки смазочного материала.  Параллельно будет рассмотрен вопрос, что делать, если обнаружена течь масла из-под головки блока цилиндров.

Читайте в этой статье

Причины течи масла из-под клапанной крышки

Течь масла может происходить через маслозаливную горловину, в месте прилегания крышки клапанов к головке блока, а также в местах крепления крышки к ГБЦ болтами.

Реже потеки масла можно обнаружить на самом корпусе клапанной крышки. Это указывает на дефекты и трещины корпуса, также возможно наличие производственного брака.

Как известно, моторное масло в системе смазки двигателя подается к различным элементам и узлам ДВС под определенным давлением, которое создается благодаря работе маслонасоса.

  • В том случае, если течь масла замечена в области болтового соединения или смазка вытекает из горловины, тогда наиболее вероятной причиной специалисты считают повышение давления в системе смазки двигателя.
  • Наличие потеков масла в месте соединения крышки с головкой блока также может указывать на увеличение давления в системе. Параллельно с этим волне допускается износ прокладки или недостаточное уплотнение в области соединения крышки клапанов и головки блока цилиндров.

Отметим, что прокладка клапанной крышки является резинотехническим изделием. При этом условия работы данного уплотнителя таковы, что указанный элемент работает с учетом постоянного перепада температур (высокий нагрев и охлаждение). Вполне очевидно, что резина в подобных условиях постепенно теряет эластичность и твердеет, в структуре материала появляются трещины. В результате прокладка перестает плотно прилегать к поверхностям крышки и головки. В таком случае проблема решается заменой прокладки крышки клапанов.

Рекомендуем также почитать статью о том, как заменить прокладку клапанной крышки своими руками. Из этой статьи вы узнаете о доступных способах замены прокладки клапанной крышки в гаражных условиях, а также о различных тонкостях и нюансах во время проведения данной процедуры.

Добавим, что приведенные выше утверждения распространяются и на прокладку ГБЦ.  Масло из-под головки блока цилиндров также может течь в случае роста давления в системе смазки, а еще в результате возникновения дефектов прокладки головки блока. Единственное, в этом случае нужно уделить внимание состоянию привалочных плоскостей головки и самого блока цилиндров.

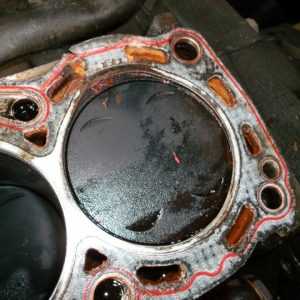

Например, перегрев двигателя может привести к тому, что ГБЦ «повело», то есть головка не прилегает к БЦ так, как нужно. В этом случае проблему не удается решить только заменой прокладки и нанесением свежего герметика. В подобной ситуации необходима шлифовка головки блока цилиндров.

Еще следует отметить, что следы масла и потеки смазки на двигателе также могут появляться в том случае, когда течь идет через прокладку выпускного коллектора. Бывает так, что мастера приходят к поспешному выводу о том, что течет масло из-под головки блока цилиндров, после чего сразу начинают менять прокладку ГБЦ.

При этом  по внешним признакам такая утечка во многих случаях похожа на течь прокладки головки, хотя масло на самом деле вытекает через прокладку коллектора. Во время проведения диагностики этот факт нужно учитывать, рекомендуется отдельно проверять данный элемент.

Течь масла из-под клапанной крышки: высокое давление в системе смазки двигателя

Итак, если с прокладками все понятно, то протечки масла в результате высокого давления в смазочной системе требуют отдельной диагностики двигателя. Одним из основных способов на начальном этапе можно считать замер давления масла в системе смазки.

Чтобы измерить давление масла, которое создается в каналах масляной системы, необходимо заранее уточнить, какой показатель считается нормой для конкретного типа и модели ДВС. Данную информацию можно найти в технической специализированной литературе, уточнить на профильных автофорумах и т.д.

Многие водители хорошо знают, что снижение давления в системе смазки приводит к загоранию аварийной лампочки давления масла на приборной панели. При этом важно знать, что на повышение давления это не распространяется. Другими словами, при высоком давлении масла указанная лампочка-сигнализатор не загорится.

Для замеров потребуется жидкостной манометр. Далее выкручивается датчик давления масла, после чего на его место устанавливается манометр и замеряется давление масла в двигателе. Если показания манометра укажут на превышение рекомендуемого показателя, тогда течь масла из-под клапанной крышки будет являться закономерным результатом.

Высокое давление масла может возникать по разным причинам. Среди основных принято выделять следующие:

  • проблемы с вентиляцией картерных газов. В этом случае вентиляция картера не работает должным образом, газы накапливаются в моторе и создается избыточное давление. В результате моторное масло «давит» из-под клапанной крышки. Отметим, что при такой неисправности масло также попадает в корпус воздушного фильтра. Частыми причинами неполадки можно считать забитую сетку маслоотделителя, а также закупорку штуцеров, к которым прикрепляются шланги вентиляции картера. Для устранения неисправности сетку маслоотделителя нужно промыть, штуцера следует прочистить.
  • загрязнения в системе смазки двигателя. В некоторых случаях скопление отложений в каналах смазочной системы может приводить не только к снижению, но и к повышению давления. Не следует исключать возможности засорения маслопроводов после масляного насоса, что является причиной снижения пропускной способности и роста давления масла. В такой ситуации может понадобиться промывка смазочной системы, замена масла и масляного фильтра.
  • использование масла с большой вязкостью, превышение уровня масла, сильное загустение смазки при отрицательных температурах. Как известно, моторные масла следует подбирать не только с учетом допусков производителя ДВС и различных свойств, но и уделять внимание сезонности. Это значит, что всесезонные моторные масла имеют различный индекс вязкости. Получается, зимой, особенно в регионах с сильными морозами, лучше использовать менее вязкое масло из списка рекомендуемых. При этом следует также учитывать, что после прогрева двигателя масло будет разжижаться. По этой причине подбор следует осуществлять с поправкой на общее состояние двигателя, степень его изношенности, герметичности сальников и прокладок. Также не рекомендуется превышать уровень масла в двигателе.
  • заедание редукционного клапана маслонасоса. Масляный насос системы смазки двигателя всегда имеет определенный запас по производительности. Это сделано для того, чтобы не допустить постепенного снижения давления масла с учетом  естественного износа самого насоса, скопления загрязнений и возникновения других проблем в масляной системе в процессе эксплуатации двигателя. По этой же причине в своей конструкции данное устройство имеет специальный редукционный клапан, который позволяет всегда поддерживать давление в заданных пределах.

    Если клапан маслонасоса заклинит в закрытом положении или будет отрегулирован неправильно, тогда давление в масляной системе повысится. Добавим, что частой причиной подклинивания редукционного клапана является загрязнение, попадание отложений и т.п. Для решения необходимо снимать масляный насос, после чего производится разборка, чистка насоса и клапана.

Полезные советы и рекомендации

  1. Следует помнить, что качественное устранение течи масла из-под клапанной крышки предполагает правильный выбор прокладки под клапанную крышку. Для этого оптимально приобретать оригинальные изделия или высококачественные рекомендуемые аналоги известных производителей.
  2. Перед покупкой прокладку следует внимательно осмотреть, проверить на эластичность, убедиться в отсутствии наплывов и других дефектов. Элемент не должен быть твердым и пересушенным, не допускается наличие даже мельчайших трещин.
  3. Что касается автомобилей, в которых клапанная крышка ставится на герметик, следует использовать только рекомендуемые или проверенные составы для герметизации. При этом обязательно необходимо в точности соблюдать технологию нанесения.

    Еще следует отметить, что нанесение дополнительного слоя герметика на резиновую прокладку является распространенной практикой, при этом имеется большое количество как сторонников, так и противников данного способа.

  4. Если привалочные плоскости клапанной крышки и/или головки блока не имеют гладкой поверхности и отличаются неровностью, тогда параллельно установке новой прокладки многие автомеханики дополнительно наносят тонкий слой герметика. В такой ситуации герметик позволяет лучше уплотнить соединение, но общий срок службы прокладки и такого уплотнения, как правило, непродолжительный. Если на прилегающих поверхностях нет никаких дефектов, тогда герметик в целях профилактики лучше не использовать.
  5. В процессе установки и затяжки болтов клапанной крышки необходимо соблюдать рекомендации производителя автомобиля, затягивать болты крышки клапанов в правильной последовательности и только с рекомендуемым усилием.

Что в итоге

С учетом приведенной выше информации, а также особенностей работы системы смазки двигателя, необходимо соблюдать несколько базовых правил для продления срока службы прокладок и предотвращения течей масла.

Прежде всего, масло в двигателе и масляный фильтр нужно менять своевременно, не превышая межсервисного интервала замены. В двигатель следует заливать только те масла, которые рекомендованы заводом-изготовителем ДВС и являются качественным продуктом. При этом важно учитывать не только базовые параметры, но и вязкость, а также индивидуальные условия эксплуатации (сезонность, режимы работы мотора, нагрузки и т.д.)

Помните, перегревы двигателя приводит к тому, что нарушается геометрия клапанной крышки и ГБЦ, дефекты могут возникнуть на самом блоке цилиндров и т.д. От значительного повышения температуры из строя выходит прокладка крышки клапанов, погорает прокладка головки блока цилиндров.

В процессе подбора прокладок необходимо приобретать качественные изделия, а также соблюдать рекомендации по установке (размещение прокладки, момент затяжки болтов клапанной крышки). Если используется герметик, нужно также придерживаться  рекомендуемой технологии его нанесения.

Во время проведения планового ТО следует уделять внимание состоянию и  работоспособности системы вентиляции картера двигателя. Периодическая очистка позволяет избежать возможных проблем, которые приводят к росту давления внутри ДВС.

Читайте также

krutimotor.ru

Течь масла из под клапанной крышки. Почему – разбираем основные причины

Клапанную крышку нельзя назвать ключевым элементом двигателя, скорее она является «улавливающей масло» устройством. То есть ей банально закрывают головку блока, и она не дает моторной смазке выходить за пределы этого пространства. А как нам известно, масляный насос качает масло и смазывает распределительный вал (или валы), а также клапана. Если бы ее не было — смазкой тут же бы, забрызгало все и вся в подкапотном пространстве. Получается давления там — практически нет! НО зачастую клапанная крышка течет. Именно в месте соединения с головкой блока! Но почему? Какие есть причины и что в этом случае делать …

СОДЕРЖАНИЕ СТАТЬИ

Масло в двигателе это очень важная составляющая, если оно не качественное или его не достаточно, то мотор будет жить недолго! Если с качеством мы поделать ничего особо не можем, ПРОСТО ВЫБИРАТЬ НУЖНО ЛУЧШЕ. То вот с сохранением внутри, как раз и борются всевозможные поддоны, крышки и прочее.

Для чего нужна клапанная крышка

Как я уже указал сверху, она банально не дает вылетать моторной смазки в стороны. Ведь клапана и валы, и прочие составляющие ГРМ, смазываются маслом. Без него износ бы был просто огромным и двигатель выходит из строя уже через несколько сотен километров.

Суть простая – масленый насос качает смазку, по специальным каналам, она смазывает не только цилиндры, коленчатый вал (это нижняя часть двигателя, или блок), но и верхнюю часть (головку блока – распред.валы, клапана), также смазывается и цепь ГРМ, если она есть.

Как вы понимаете, если бы клапанной крышки не было, насос просто распылил бы смазку во все стороны, причем очень быстро. А так она встречается с преградой и стекает вниз в поддон, затем опять закачивается и процесс повторяется.

Из чего производится клапанная крышка?

Раньше зачастую ее делали только из металла – что как я считаю правильно. Но сейчас все чаще и чаще встречается из пластика. Это заметно снижает ресурс этой детали! «Почему?» — спросите вы. Да все просто – двигатель работает с высокими температурами, особенно летом, масло может достигать показателя более 100 градусов Цельсия, вот и подумайте сами — какой должен быть пластик, чтобы выдержать все это.

Как крепится?

Это важно, для понимания нашей проблемы. Она устанавливается на головку блока, в ней то как раз и расположены основные гнезда креплений. Они бывают двух типов:

  • Это либо болты, которые вкручиваются в «головку»
  • Либо гайки которые сажаются, на шпильки.

Нужно отметить, что в обязательном порядке, между клапанной крышкой и головкой блока прокладывается прокладка. Также сверху располагается крышка для залива масла в двигатель, ведь именно через нее добавляется смазка внутрь (при доливке или смене).

Основные причины течи

Вот мы и подобрались к основным причинам, ребята сразу скажу их не много! Я бы даже сказал всего три:

  • Прокладка
  • Сама клапанная крышка
  • Шпильки, болты, гайки
  • Масленая крышка

Только по эти причинам может происходить течь, она конечно не интенсивная, но либо тут, либо так сверху можно видеть подтеки, которые еще и покрываются пылью и грязью! По своему опыту скажу — напрягает жутко. НУ что же давайте подробнее разберем каждую из проблем.

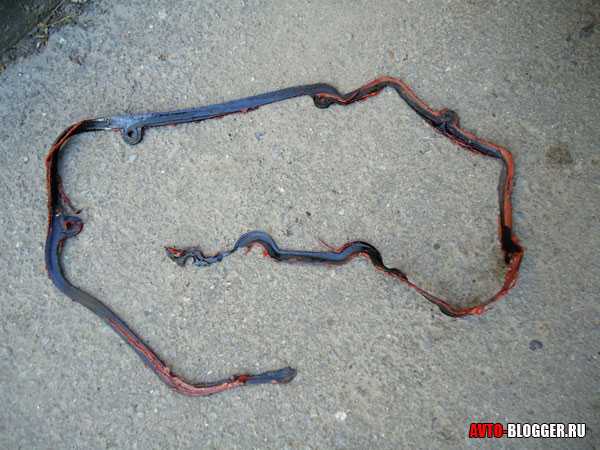

Прокладка

Это самая распространенная причина течи масла. Обычно она резиновая, реже встречается пробковая. Резиновый вариант, со временем рассыхается от высоких температур, и просто трескается. А если появилась трещинка, то значит — появится и течь. Банально просто нужно заменить прокладку.

Также хочется отметить то, что сейчас на рынке очень много подделок, именно резиновых, даже если вы купили новую, не факт что она будет качественная. ПОЭТОМУ я всем советую, брать пробковые варианты. Это специальный материал – ПРОБКА, она более устойчива к температурам и служит дольше. Если есть возможность купить именно такую – БЕРИТЕ, это мой вам совет.

Если найти такой вариант не возможно – есть маленькая хитрость. В гаражах, еще на старых ВАЗ, мужики устанавливали две прокладки под клапанную крышку, таким образом «подушка» получалась больше и она препятствовала течи масла. Советовать буду только на наши ВАЗ, ибо на иномарках ни разу не пробовал.

Сама клапанная крышка

Как я уже указал сверху, сейчас очень много компаний делают их из пластика (из-за экономии), так вот при неосторожном обращении ее можно сломать или разбить. Банально были такие случаи когда, роняли что-то «тяжелое» и она лопалась. Тут конечно делать нечего, если есть трещина, или «слом» просто меняем саму крышку. Благо пластиковые варианты стоят не так дорого.

Также хочу вам посоветовать – если у вас такое произошло, возможно, стоит посмотреть в сторону металлического варианта, поверьте, они есть практически для любой машины.

Из личного примера – у меня была такая ситуация, знакомый купил на FORD FOCUS2, контрактный двигатель из Испании, и что вы думаете — клапанная крышка была из пластика, тогда как на наши «ФОКУСЫ» ставился металл. Зимой она у него лопнула, толи от температуры, толи сам сломал. В общем заменил на аналог, но уже металлический.

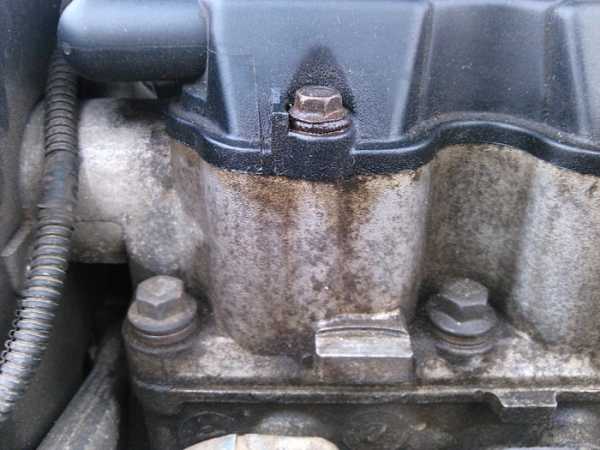

Шпильки, болты, гайки, втулки

Я думаю, вы уже все поняли – течь масла, может происходить и из-за них тоже! Самой банальной причиной, является не правильная протяжка. То есть не затянули и все – БУДЕТ СОЧИТЬСЯ. Поэтому уделяем этому внимание, коли вы уж сняли клапанную крышку, то нормально ее затем затяните.

Еще бывает, когда болты и шпильки «сорваны», то есть вы банально перестарались! И сорвали резьбу! Такие элементы нужно обязательно менять, иначе  течь – ОБЕСПЕЧЕНА. Также сюда хочу отметить – что раньше на наших ВАЗ шпильки имели обыкновение выкручиваться, то есть откручиваешь гайку, а вместе с ней и шпилька идет! Также обращайте внимание.

Втулки – сейчас на современных клапанных крышках, есть специальные металлические втулки, почти под каждый болт. Они банально прижимают специальные, прокладки, которые лежат в «колодцах» места крепления. Как я уже писал сверху, бывает — что эти прокладки изнашиваются и их нужно заменить! НО, в редких случаях стачивают саму втулку по длине — она ставится короче и лучше прижимает прокладки. Соответственно течь – останавливается. Такой «финт» делается на Шевроле Лацетти, точно знаю!

Проверяйте свои элементы крепления (правильно затягивайте их), ведь они зачастую являются причинами течи масла.

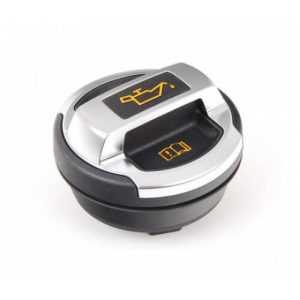

Масляная крышка

Причина банальна, но она есть! Все дело в том, что у крышки сверху также есть прокладка, конечно, она есть не на все машинах, на некоторых она тонкая. А вот у которых имеется, бывает так что разрушается, и из под нее может течь масло. Хотя эта проблема очень быстро выявляется и устраняется. Банально покупает и все.

Это все причины, зачастую они банальны. НО устранять их стоит, не допустимо, чтобы масло текло по двигателю и попадало на различные внешние части, это может быть глушитель, ремень ГРМ и прочее. Если масло попадет на ремень он банально может слететь, так что устраняем как увидели, это важно.

Небольшое полезное видео.

На этом заканчиваю, думаю, моя статья была вам полезна, читайте наш АВТОБЛОГ.

avto-blogger.ru

Почему течет масло из-под клапанной крышки? :: SYL.ru

Двигатель состоит из нескольких составляющих. Наиболее крупная из них – это блок и кривошипно-шатунный механизм. Помимо этого в конструкции есть множество маленьких, но весьма значимых элементов. Одна из таких – клапанная крышка. Она бывает разных размеров и конфигураций. Но вне зависимости от конструкции на ней могут образовываться маслянистые потеки. В сегодняшней статье мы поговорим о том, почему течет масло из-под клапанной крышки и как устранить эту проблему.

Характеристика

Для чего нужна эта деталь? Данный элемент служит для закрытия головки блока и препятствует разбрызгиванию масла наружу.

Как известно, во время работы двигателя масляный насос выдает давление до 4 и более атмосфер. Масло разбрызгивается во всех полостях, в том числе и самых верхних участках. Это распределительные валы, рокера и цепь ГРМ. Чтобы мотор не забрызгало смазкой, вся эта конструкция закрывается крышкой.

Материал

Раньше данный элемент изготавливался из металла. Но сегодня все более популярны пластиковые изделия. Да, они более дешевые в производстве, но не рассчитаны на такую нагрузку. В результате, из-за частых перепадов температур и вибраций, материал теряет свою прочность. Выясняя причины того, почему течет масло из-под прокладки клапанной крышки, мы еще вернёмся к вопросу материала изготовления детали.

Метод крепления

Элемент может по-разному устанавливаться на головку. Существует два метода закрепления крышки:

  • На гайках.
  • На болтах, которые вкручиваются в ГБЦ.

Между головкой и крышкой обязательно прокладывается прокладка.

Исключение составляют лишь некоторые спортивные моторы. Здесь крышка устанавливается напрямую (при этом достигается идеальная гладкость сопрягаемых поверхностей). На всех же гражданских авто прокладка ставится с завода и является неотъемлемым элементом двигателя.

Причины

Почему течет масло из-под клапанной крышки? Специалисты выделяют несколько причин данного явления. Это может быть неисправная прокладка, сама крышка либо крепежные ее элементы. Ниже мы детально обсудим все эти проблемы.

Негерметичная прокладка

Это одна из самых частых причин, из-за которой возникает течь масла из-под клапанной крышки. И «Лачетти Шевроле» не является исключением. Обычно на автомобилях в этих местах используется резиновая прокладка. Материал со временем рассыхается и теряет свою эластичность. Другими словами, прокладка становится «дубовой». В редких случаях течь может образовываться из-за трещин.

Более надежными считаются изделия из пробкового материала. Он обладает хорошими эксплуатационными характеристиками и отлично выдерживает температурные перепады.

Если течет масло из-под клапанной крышки на ВАЗ классических моделей, можно установить сразу две прокладки. Таким образом создастся более объемная подушка, которая будет препятствовать проникновению масла наружу.

Как поменять прокладку самостоятельно?

Рассмотрим данную процедуру на примере ВАЗ 2108-2115. Для этого нам понадобится рожковый и торцевой ключ «на 10», минусовая отвертка, новая прокладка и немного времени. Итак, открываем капот и откручиваем болты крепления тросика газа.

Далее торцевым ключом поочередно выкручиваем гайки, что держат клапанную крышку. Вынимаем две стальные шайбы с резиновым уплотнителем. При помощи шлицевой отвертки поддеваем крышку и достаем ее наружу. Очищаем места соединений от остатков старой прокладки. Можно воспользоваться ветошью, смоченной в спирте или бензине. Далее все насухо вытираем и ставим новую прокладку. Сборку производим в обратной последовательности.

Полезный совет

Некоторые прокладки могут быть некачественными. Поэтому для большей эффективности места соединения рекомендуется промазать красным герметиком «Абро».

Наносить его нужно с обеих сторон — на крышку и на ГБЦ.

Проблемы в самой крышке

Как мы уже сказали ранее, она может изготавливаться из разных материалов. Часто автовладельцы жалуются на надежность пластиковых крышек. Со временем они могут терять свою герметичность, а иногда и трескаться. Течь масла из-под клапанной крышки «Нексии» 8 клапанов возникает гораздо реже, чем на 16-клапанной. А все потому, что первые делались из алюминия, а вторые – из пластика.

Но вскоре производитель перешел полностью на пластик и проблемы участились. Решение проблемы – замена крышки целиком. Герметик трещину может не устранить. При покупке новой крышки отдавайте предпочтение металлическим изделиям. Даже дешёвый алюминиевый аналог будет намного лучше, чем оригинальный пластиковый.

Проверяем крепеж

Следующая проблема, которая вызывает течь масла из-под клапанной крышки «Опеля» и многих других автомобилей, – это некачественный крепеж. Крышка элементарно не прилегает к поверхности как положено. В итоге масло под давлением просачивается наружу. Зачастую грубые ошибки допускаются при замене крышки или прокладки. Установку нужно делать по схеме «крест-накрест», с соблюдением момента затяжки. Сильно перетягивать тоже вредно – можно запросто сорвать шпильку.

На современных моторах в качестве крепежа используются втулки. Они прижимают прокладки, лежащие в колодцах мест креплений. Если возникает течь масла из-под болтов клапанной крышки, нужно слегка укоротить эти втулки и тогда проблема решиться. Иногда даже после соблюдения момента затяжки, болты могут раскручиваться. Проверьте их усилие еще раз. При необходимости закрутите до нужного уровня.

Маслозаливная горловина

Именно через клапанную крышку мы заливаем масло при регламентных работах. Такая деталь есть на каждом авто. Как ни странно, но из-за нее может возникать течь масла из-под клапанной крышки. Под крышкой тоже есть своя прокладка, которая теряет свою плотность. В итоге масло сочится наружу на работающем двигателе. На практике это проявляется в черных потеках. Со временем на эти следы налипает пыль. Решение проблемы простое – замена крышки маслозаливной горловины.

Вентиляция картера

Это еще одна причина, которая может вызывать не только нестабильную работу двигателя, но и потеки на клапанной крышке. Причем проблема может возникать даже при хорошо утянутой прокладке. Дело в том, что при неисправной системе вентиляции картерных газов, давление их в системе увеличивается. Масло начинает сочиться через все уплотнительные элементы, прокладки и сальники. На многих авто в клапанной крышке ставится небольшая стека, способная задерживать грязь, что поступает из картера вверх. Со временем она забивается, препятствуя нормальной циркуляции газов. В итоге в системе создается избыточное давление и возникает течь масла из-под клапанной крышки.

Как очистить эту сетку? Рассмотрим операцию на примере 8-клапанного автомобиля «Дэу Нексия». Итак, сперва нам нужно отсоединить патрубок вентиляции картера. Он крепится на хомуте. Далее откручиваем сами болты крышки. Их всего 8 под ключ «на 10». Затем из внутренней стороны крышки вынимаем и очищаем сетчатый фильтрующий элемент. Дополнительно промываем в керосине или уайт-спирите отвод газов в задней части крышки. После прочистки устанавливаем все детали на место. Не забываем установить новую прокладку, так как старая повторной установке не подлежит (она уже дала усадку).

Каковы последствия

Многие автовладельцы не переживают по поводу того, что на двигателе течет масло из-под клапанной крышки. Но стоит помнить, что смазка провоцирует не только появление грязи в подкапотном пространстве (поскольку на нее хорошо налипает пыль), но и другие проблемы. Так, масло может попасть на ремень ГРМ, из-за чего он перескочит на зуб или следит вовсе. Также смазка проникает и на выпускной коллектор. Никаких последствий для двигателя не будет, но запах горелого масла после непродолжительной поездки сведет вас с ума. В любом случае подкапотное пространство нужно содержать в чистоте. Появление масляных потеков – это нехороший признак.

Может ли падать уровень масла в двигателе?

Все зависит от запущенности проблемы. Так, на некоторых автомобилях крышка может лишь слегка «потеть», при этом расход масла в двигателе будет минимальным. Но спустя время, смазка будет просачиваться большими объемами. Вскоре она покроет собой все свечные колодцы и колокол трансмиссии. Расход масла будет около полутора литров на один срок замены (8-10 тысяч километров).

Как часто менять прокладку?

Как и у любого другого уплотнительного материала, у прокладки есть свой ресурс. Резиновые элементы подлежат замене через 40 тысяч километров пробега. Пробковые – более ресурсные и меняются раз в 60 тысяч. Но они немного дороже (примерно на 15 процентов).

Стоит выделить еще один важный нюанс. Производя какие-либо работы с двигателем, которые подразумевают демонтаж клапанной крышки, нужно помнить, что прокладка вторичной установке не подлежит (даже если она почти новая). Этот элемент уже не способен дать такое уплотнение, как в первый раз. Поэтому вы можете столкнуться с проблемами течи сразу же после сборки.

Заключение

Итак, мы выяснили, по каким причинам возникает течь из-под клапанной крышки. Как видите, все проблемы можно решить без привлечения посторонней помощи. Своевременное решение неисправности позволит продлить срок эксплуатации двигателя и содержать подкапотное пространство в чистоте.

www.syl.ru

причины и способы устранения неисправности

Во время работы мотор должен обильно смазываться маслом, чтобы не возникало заклиниваний и перегревов. Без этого он не проработает и десятка часов, а после ему потребуется капитальный ремонт. Чтобы все элементы газораспределительного механизма, в том числе валы и клапана, получили смазку, масляный насос подкачивает масло в головку блока цилиндров. Чтобы масло не расплескалось по всему подкапотному пространству, блок закрывается клапанной крышкой, которая надежно герметизируется. Она помогает удерживать масло, которое смазывает все элементы, находящиеся под ней, а после стекает в поддон для прохождения по новому кругу.

Если возникает течь масла из клапанной крышки, это сулит неприятности, как минимум, быстрый расход масла и опасность попадания его на элементы подкапотного пространства. Данная проблема может возникать по разным причинам, и мы предлагаем в рамках статьи рассмотреть, с чем она чаще всего связана, и что делать, если масло течет из-под клапанной крышки.

Что такое клапанная крышка

Как было сказано выше, по сути, клапанная крышка является защитой блока цилиндров от попадания в него различного мусора, а также вытекания из головки масла. Устанавливается крышка на прокладку головки блока цилиндров, после чего крепится непосредственно к самому агрегату. Крепиться крышка может двумя способами:

  • Болтами, которые вкручиваются в головку блока;
  • Гайками, вкручивающимися на шпильки.

Особой разницы в надежности двух данных типов креплений нет.

Сверху на клапанной крышке имеется отверстие, которое необходимо для залива масла в двигатель. Оно также герметизируется при помощи пробки-крышки, чтобы избежать вытекания масла.

Выполнена клапанная крышка может быть из пластмассы или металла (от данного варианта уже практически отошли, и такие крышки можно встретить только на старых автомобилях). Стоит отметить, что металлическая клапанная крышка отличалась большей надежностью, но она увеличивала общий вес автомобиля и стоимость, вследствие чего от нее было принято решение отказаться.

Почему вытекает масло из-под клапанной крышки

Герметичность соединения клапанной крышки и головки блока цилиндров достигается за счет 4 элементов:

  • Клапанной крышки;
  • Прокладки ГБЦ;
  • Масляной крышки;
  • Болтов (или других элементов крепления).

Соответственно, если в какой-то области не достигается герметичность между элементами, масло начнет вытекать, и подтеки будут появляться на масляной крышке. Рассмотрим ниже типовые проблемы каждого из элементов.

Неисправности клапанной крышки

Клапанная крышка – это очень простая деталь, которая в современных автомобилях представляет собой кусок пластмассы нужной формы и нескольким отверстиями для креплений и масляной крышки. Можно выделить 2 проблемы, которые с ней возникают:

  • Плавление и образование трещин из-за перегрева. Поскольку масло в головке блока цилиндров может разогреваться до температуры выше 100 градусов по Цельсию, это часто приводит к плавлению пластмассового элемента. Также на нем могут образовываться трещины, если произошел резкий перепад температуры;
  • Механические повреждения. Пластмасса клапанной крышки не самая крепкая, и достаточно уронить на нее, например, свечу зажиганию, чтобы образовалась трещина, через которую будет выходить масло.

Стоит отметить, что если оригинальные металлические клапанные крышки производители автомобилей не выпускают, то на рынке можно найти «китайские». Если часто возникает проблема с образованием трещин на клапанной крышке, имеет смысл рассмотреть их к приобретению.

Пробой прокладки головки блока цилиндров

Наиболее часто вытекает масло из-под клапанной крышки из-за пробоя прокладки головки блока цилиндров. Достаточно небольшой трещины, чтобы масло начало просачиваться через герметизирующий элемент. Часто трещина появляется из-за рассыхания прокладки, резких перепадов температур, некачественного изготовления детали на заводе и по другим причинам.

На рынке можно найти прокладки головки блока цилиндров, выполненные из резины или пробкового материала. Второй вариант найти в продаже сложнее, и он более дорогой, но и более надежный.

Стоит отметить, что на некоторых автомобилях, например, на российских ВАЗ, часто вытекает масло из-под клапанной крышки даже при установке новой прокладки головки блока цилиндров взамен испортившейся. В таких ситуациях водители автомобилей ВАЗ с многолетним стажем рекомендуют устанавливать две прокладки друг на друга, а далее закрывать их клапанной крышкой.

Пробой прокладки масляной крышки

Для герметизации соединения масляной крышки с клапанной крышкой, на ней имеется также прокладка, которая должна предотвращать вытекание масла. Если часто закручивать и выкручивать крышку, со временем масляная прокладка порвется, на ней образуется трещина или возникнет другой дефект, из-за чего смазочная жидкость будет выливаться. В таком случае нужно купить новую масляную крышку на место старой.

Незатянутое крепление

Как отмечалось выше, клапанная крышка крепится к головке блока цилиндров при помощи резьбовых элементов – болтов, гаек, шпилек, втулок и так далее. Банальной причиной, которая приводит к протеканию масла из-под клапанной крышки, является плохое соединение. При установке клапанной крышки следует надежно затягивать элементы крепления.

Обратите внимание: Затягивать элементы крепления нужно надежно, но нельзя переусердствовать, иначе будет сорвана резьба.

Загрузка…

okeydrive.ru

Течет масло из под клапанной крышки: причины и решение проблемы



Рано или поздно в жизни каждого автомобилиста наступает момент, когда во время работы двигателя появляются различные неисправности. Одной из самых распространённых проблем является течь масла из-под клапанной крышки. Клапанная крышка не является ключевым элементом мотора, но иногда она приносит немало проблем. Почему крышка пропускает масло и как с этим бороться?

Почему происходит утечка масла?

Автомобильное масло – одно из главных составляющих стабильной и долговременной работы силового агрегата. В системе двигателя включено большое количество различных крышек, поддонов, чтобы смазывающее вещество сохранялось внутри. Именно одним из таких элементов, сохраняющим масло, является клапанная крышка. Она устанавливается на головке блока цилиндра. Отсюда вытекает её прямое предназначение – герметизация ГРМ. Именно за счет крышки каждый водитель может быть уверен, что никакая пыль и влага не попадёт внутрь мотора.

Течь масла может происходить по многим причинам. Иногда смазывающее вещество просачивается в месте соединения головки блока и крышки, встречаются случаи, когда масло течет в месте крепления болтов. В любом случае, если вы обнаружили следы вещества, то обратите внимание на следующие детали и элементы, которые зачастую и становятся причиной:

  • Прокладка;
  • Клапанная и масленая крышка;
  • Болты и другие крепёжные элементы.

Прокладка – с этим элементом зачастую и связаны все причины течи масла. Прокладка изготавливается из резины. Этот уплотнитель постоянно нагревается в ходе работы мотора и остывает, когда двигатель глушат. Вполне естественно, что температурные воздействия на прокладку не придают ей прочности, а наоборот, образовывают в её структуре трещины. Со временем уплотнитель теряет свою эластичность, перестаёт плотно прилегать к поверхности крышки, что и становится причиной течи масла.

Но не всегда сбой даёт только прокладка. Сегодня под капотом многих современных автомобилей можно встретить клапанную крышку из пластика. Её довольно легко повредить, также во время зимних морозов она может лопнуть. Болты и любые другие крепёжные элементы весьма часто становятся проблемным местом. Достаточно просто не затянуть болт – будет сочиться масло. Обязательно стоит проверять все шпильки и болты, так как их можно сломать, если переусердствовать при затяжке.

Высокое давление в смазочной системе

Если все вышеназванные причины довольно просты и безобидны, то вот высокое давление в системе смазки мотора уже является свидетельством наличия куда более серьёзных неисправностей. В таком случае без комплексного и полного осмотра автомобиля не обойтись. Большинство автомобилистов знают, что загорающаяся лампочка давления масла на панели приборов свидетельствует о низком давлении в системе. Если же эта характеристика наоборот будет слишком высокой – водителю об этом никак не узнать. Единственным решением становится саморучное измерение.

Используйте жидкостной манометр, но, прежде чем переходить непосредственно к измерению давления, узнайте, какой показатель считается нормой для конкретного двигателя. Узнать норму давления можно в инструкции по эксплуатации. Высокое давление – проблема, которую необходимо срочно решать. Но, прежде чем исправить ситуацию, необходимо знать причины, по которым данный параметр мог резко подскочить. Причины могут быть следующие:

  1. Некорректная работа вентиляции картерных газов. В этом случае накапливающиеся газы становятся причиной роста этого параметра. Давление буквально выталкивает масло из-под клапанной крышки.
  2. Забитые каналы масляной системы также становятся причиной увеличения давления.
  3. Использование масла большой вязкости и увеличение его уровня – всё это может послужить тому, что смазывающее вещество будет просачиваться из-под крышки.

Как только причина была обнаружена, можно переходить к стадии её эффективного устранения.

Как устранить течь из-под клапанной крышки?

Если вся проблема из-за прокладки, то достаточно её заменить новой. Лучше всего выбирать качественный уплотнитель оригинального производства от проверенных временем изготовителей. Прокладка должна быть эластичной, без различных дефектов и повреждений. Клапанная и масленая крышка также подлежат замене. Но здесь у автовладельцев часто возникают трудности с выбором. При замене клапанной крышки обратите внимание на металлические аналоги. Они дороже пластиковых крышек, но намного практичней и надёжней.

В случае с повышенным давлением устранять эту проблему будет трудней. Зачастую помогает прочистка забитых каналов. Но бывают и более тяжелые случаи, которые требуют комплексного, профессионального подхода. Во время установки новой крышки клапанов обязательно соблюдайте рекомендуемые производителем условия: последовательность и силу затяжки. Если же замена всех элементов не помогла, прочистка вентиляции картера также, то обратите внимание на редукционный клапан. Этот клапан чаще всего выходит из строя по причине чрезмерного загрязнения. Его достаточно почистить или, в крайнем случае, заменить.

Самый тяжелый случай – проблема с поршневой группой. Если же не помогли все вышеназванные мероприятия и масло продолжает течь, то ничего не остаётся, кроме как проводить ремонт двигателя. О том, что есть неисправности поршневой группы, говорит, как правило, не только утечка масла, но и целый ряд других симптомов: множественные масляные потоки в местах соединения узлов мотора, резкое снижение мощности автомобиля, неустойчива работа силового агрегата на холостом ходу. При всех этих недугах вполне может быть, что поршневые кольца требуют замены.

Заключение

Если течет масло из-под клапанной крышки – быстро принимайте меры. Причины недуга могут быть, как предельно просты, так и весьма серьёзны. Необходимо всячески пресекать любые потёки масла по двигателю. Утечка жидкости и её дальнейшее попадание на различные агрегаты может привести к серьёзным поломкам. Если моторное масло попадёт на ремень ГРМ, то он может просто слететь. Не редки случаи, когда утечка смазывателя приводила к заклиниванию двигателя. Поэтому, если обнаружилась подобная проблема, первым делом обследуйте свой автомобиль и устраните причину. Если опыта в проведении подобных работ нет, то лучше всего доверьте свой автомобиль профессионалам.

avtooverview.ru

HELP! гонит масло из под клапанной крышки.

Всем привет.
Прошу помощи в выявлении причины.
Ехал себе спокойно, когда внезапно почуствовал запах гари в салоне, будто за огромным дымящим грузовиком едешь . При остановке увидел дым из под капота. Остановился, открыл капот. С задней стороны двигателя и на кузове видны следы маса в большом-кол-ве. Очевидно оно же попадает на коллектор и глушитель от этого и дымит. Под машиной за 3 минуты грамм 50 масла.
Оттащил в сервис. При осмотре обнаружено, что течь масла из под прокладки клапанной крышки. Заменили. В теплом боксе машина минут 15 работала и все было ОК. После этого выгнали авто на улицу (-15С). После 2-х часов стоянки повторно завел двигатель. 5 Минут грелся и тут все заново: Дым и масло на земле и под капотом. Дело было не в прокладке . Что может быть причиной?? И что следует заменить?? Вроде там какой -то клапан есть, который подпором воздуха управляет, может он или крышка деформировалась ?или что?, не знаю что и думать…
Заранее спасибо!

b.2 Дубль существующего топика.
Запрещено создавать новые темы, уже обсуждавшиеся в данном разделе, с вопросами, ответы на которые даны в разделе FAQ конкретного раздела.Подробнее…

Пользуйтесь поиском. Пишите в указанной теме

rukor

27 января 2012

HELP! гонит масло из под клапанной крышки.

Алексей@Focus

27 января 2012

1

Направление верное — вентиляцию картера надо проверять и все что с ним. Может просто конденсат сел внутри и получилась ледяная пробка.

У меня такое было на древнем эскорте — зимой аж масленный щуп вылетал при заводке. прочистил все трубки вентиляции и все пропало.

6aIIIKa

27 января 2012

Из-за конденсата замерзли трубки отвода газов, если не разбирая ни чего, то попробуй поставить в теплый гараж на сутки. Ну желательно все почистить и продуть. Если конечно много пробегу.

ffclub.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
