Где находится датчик скорости фф1 – Датчик скорости Форд Фокус 1: где находится, как заменить

Датчик скорости Форд Фокус 1: где находится, как заменить

Форд Фокус 1 признанно надежный автомобиль. Именно надежность и долговечность – главнейшие преимущества авто, благодаря которым оно заслужило огромную популярность как на российском, так и на мировом рынке. Однако, даже самый отлаженный механизм может время от времени давать сбои. Тем более, если речь идет о совокупности сложнейших систем и механизмов, каковой является Форд Фокус. Довольно распространенной неполадкой, отмечаемой владельцами, является поломка датчика скорости Форд Фокус 1.

Как определить

Выявить неполадки можно при наличии следующих проявлений:

  • Спидометр может время от времени отключаться, а его стрелка падает на отметку «0», а на холостых оборотах указатель держится на 750, как во время стоянки.
  • Автомобиль может глохнуть на ходу при переключениях скоростей.
  • Повышение расхода горючего. Некорректные данные, поступающие от неисправного датчика скорости, соответственно неверно обрабатываются бортовым компьютером, а это ведет к повышению уровня топлива в смеси и, следовательно, к перерасходу горючего.
  • Педаль газа может начать откликаться значительно хуже, создавая впечатление ослабшей тяги.
  • Некоторые водители говорят, что автомобиль может даже глохнуть при сломанном узле.

Поскольку проблема с датчиком скорости не является редкостью, в сети можно встретить множество описаний и рекомендаций по замене детали на Форд Фокус, а также технической документации, посвященной ремонту машины. Подробно изучив собранную информацию, даже неопытный автовладелец сможет своими усилиями. Все что нужно, чтобы заменить деталь, – это подобрать весь необходимый инструментарий, приобрести новую запчасть, выбрать время и следовать инструкциям.

Необходимые материалы и средства

Для того чтобы самостоятельно заменить запчасть, необходимо:

  • Вытеснитель жидкости. Удачно подойдет широко известный WD-40.
  • Плоскогубцы.
  • Кусачки. Но можно обойтись и одними плоскогубцами.
  • Масло. Его понадобится совсем немного.
  • Новый датчик скорости для замены.

Инструкция по замене датчика скорости на Форд Фокус своими руками

Перед началом процедуры рекомендуется немного прокатиться на автомобиле. Так, разогреется коробка переключения передач на Форд Фокус 1 и снять старый датчик будет значительно проще. Дело в том, что удерживающий его штифт находится в металле и многие автолюбители утверждают, что просто обработка вытеснителем жидкости WD-40 не поможет.

Итак, алгоритм действий прост:

  1. Прогреть мотор до рабочей температуры.
  2. Открыть капот, именно под ним находится датчик скорости.
  3. Демонтировать корпус воздушного фильтра.
  4. Раздвинуть шланги и провода, чтобы добраться до искомой детали.
  5. Снять колодку проводов с устройства.
  6. Обработать штифт, закрепляющий датчик на месте, WD-40.
  7. Извлечь штифт, используя плоскогубцы или кусачки. Некоторые сразу отламывают скобку на штифте и «ушко» на датчике. Обратите внимание, что в отсутствие нового фиксатора, для закрепления придется использовать извлеченный.
  8. Снять старый датчик скорости, расшатывая его из стороны в сторону.
  9. Подготовить новый узел, смазав уплотнительные кольца маслом.
  10. Установить новый узел на место.
  11. Зафиксировать деталь штифтом. Если нового нет, можно использовать старый, если он не пришел в полную негодность и позволит выровнять его.
  12. Подключить новый датчик, вставив в него колодку с проводами.
  13. Собираете все остальное.

На этом замена окончена. Как можно увидеть из инструкции, процедура не должна занимать много времени и усилий. Однако, процесс доставания штифта может принести довольно много хлопот. Для того чтобы упростить задачу и ускорить извлечение фиксатора владельцы Форд Фокус, прошедшие замену, советуют прибегать к различным способам и хитростям.

Например, перед прогреванием двигателя до достижения рабочей температуры старый датчик и штифт, конечно, обильно поливается трансмиссионным маслом с помощью шприца. Затем ненадолго положить на деталь, которую готовитесь снять, пропитанную тем же маслом тряпку.

Другие рекомендуют вынимать датчик вдвоем: один тащит датчик плоскогубцами вверх, а другой покручивает и расшатывает в разные стороны деталь другими плоскогубцами.

Еще одна рекомендация для извлечения штифта: усилить захват плоскогубцев кончика фиксатора можно, зажав ручки струбциной.

Таким образом, снять датчик скорости на Форд Фокус несложно и вполне можно сделать это самостоятельно, избежав дорогостоящего обращения в автосервис.

датчик скорости

Как заменить датчик скорости на Ford FocusФорд Фокус

Ford Focus Speed Sensor Location and Removal

Проверка датчика скорости, датчика Холла автомобиля

Проверка датчика скорости

Полезные материалы

Андрей Павлюк

Об авторе

Андрей Павлюк

Поделиться:

fordprof.ru

Снять датчик скорости Ford Focus 1. Замена датчика скорости Форд Фокус 1

Временный или полный отказ в работе спидометра, увеличенный расход топлива, внезапная остановка двигателя при движении накатом – это, пожалуй, самые основные признаки неисправного датчика скорости на автомобиле Форд Фокус. О том, как самостоятельно выполнить замену вышедшего из строя датчика на вашем автомобиле и пойдет речь в сегодняшней публикации.


Прежде чем приступить к замене, необходимо купить датчик скорости. Для Форд Фокуса первого поколения, на которых установлена механическая КПП IB5 подойдут датчики по таким кат. номерам.

1 087 548
1 953 481
1 066 383
1 062 545
1 079 388
1 085 854

Если на автомобиле установлена АКПП Эра, номер по каталогу датчика – 550289

Купить датчики частоты вращения коробки передач на Ford Focus 1 можно в этом магазине.

Инструкция по замене датчика скорости на автомобиле Ford Focus 1

Работу по замене лучше выполнять на смотровой яме или на эстакаде, но если ни того ни другого нет можно и с верху двигателя, правда так будет намного сложнее.

С левой стороны коробки передач находим датчик и обильно обрызгиваем его WD-40 (некоторые автолюбители рекомендуют выполнить эту процедуру за несколько дней до начала ремонтных работ, за это время посадочное место датчика и фиксирующего штифта “откиснет”, что позволит избежать трудностей по их извлечению).

Хочется сразу предупредить всех, кто будет самостоятельно производить замену датчика скорости, самым сложным в этой операции является извлечения фиксирующего штифта. В случае его повреждения или облома, вам предстоит снятие коробки передач.

Первым делом, чтобы извлечь датчик нужно вытащить фиксирующий штифт. Это сделать можно двумя способами.

Первый способ

  1. Для удобного доступа к шплинту, отламываем пластиковое ушко на датчике.

  2. Затем плоскогубцами захватываем выступающую его часть и с помощью струбцины фиксируем положение пассатижей и вытаскиваем шплинт

Второй способ

Как и в первом варианте отламываем пластиковое ухо на датчике

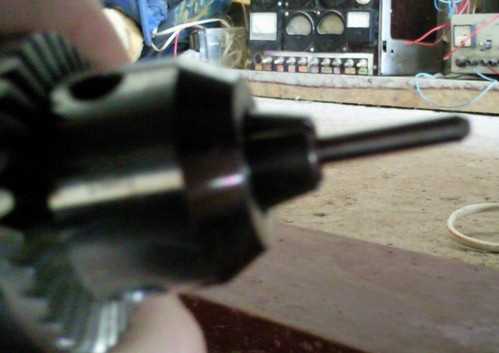

  1. Теперь вам понадобится маленький съемный патрон для обычных сверл от перфоратора, который необходимо надеть на торчащий шплинт, и умеренным усилием зажать его.

  2. Затем крутим патрон и понемногу вытягиваем шплинт

После этого можно вынимать сам датчик скорости Форд Фокус 1. Иногда могут возникнуть трудности, в этом случае можно изготовить небольшое приспособление, с помощью которого вы легко и быстро сможете извлечь его.

Для изготовления съемника вам понадобятся две пряжки от обычного брючного ремня. На одной стороне пряжки делаем пропилы по 13 мм, и загибаем под форму крючка фиксирующий усик.

Меняем датчик скорости Форд Фокус 1

Теперь цепляем приспособление за края датчика и, подцепив его мощной отверткой, не спеша вытягиваем.

При подготовке публикации о том, как заменить датчик скорости Ford Focus 1 была использована информация с сайта ffclub.ru

remontauto-ford.ru

Самостоятельная замена датчика скорости Форд Фокус 1

Выход из строя датчика скорости на Форд Фокус 1 — одна из наиболее распространенных поломок, которые случаются с этим автомобилем. Симптомы указывающие на необходимость замены датчика скорости, как правило, всегда одни и те же:

  • Во время движения он самопроизвольно отключается, стрелка спидометра при этом падает на отметку “0”. Холостые обороты — “750” (как во время стоянки на месте).
  • При переключениях на ходу авто может просто заглохнуть.
  • Отсутствие сигнала с датчика скорости ведет к неминуемому перерасходу топлива.
  • Ухудшается отклик на педаль газа.

Перед тем как заменить датчик скорости Форд Фокус 1 я решил изучить проблему и прочел техдокументацию. Вооружившись всеми необходимыми знаниями и инструментами, решил произвести самостоятельную замену датчика скорости Ford Focus 1.

Для работы вам понадобится:

  1. Проникающая жидкость WD-40.
  2. Новый датчик скорости Форд Фокус 1 + штифт.
  3. Плоскогубцы или кусачки.
  4. Несколько капель масла.

Замена датчика скорости Форд Фокус 1 своими руками — пошаговая инструкция

1. Прогрейте двигатель до рабочей температуры.
2. Откройте капот.

3. Найдите датчик скорости и штифт (штырь), который фиксирует датчик. Снимите колодку проводов датчика.

4. Обработайте штифт жидкостью WD-40.

5. Приступайте к извлечению штырька, для этого можно использовать кусачки или плоскогубцы.

6. Теперь приступайте к извлечению самого датчик скорости. Здесь нужно чувствовать, слегка расшатывая его из стороны в сторону, датчик должен выйти.

7. Теперь подготовьте новый датчик скорости Ford Focus 1. Смазав его уплотнительные кольца маслом, установите на место и зафиксируйте штифтом. Если нового штифта нет, то установите старый, предварительно выровняв его.

Собираем инструмент, моем руки, и проверяем работу! Как видите, замена датчика скорости Форд Фокус не сложная и легко выполнимая работа, которую вы в силах выполнить своими руками.



Понравилась статья? Поделитесь ею с друзьями в соц. сетях сетях:

ford-master.ru

Неисправность датчика скорости Ford Focus I (решено) — 1 ответ

Проверку работоспособности ДС следует начинать с наличия заземления на контакте «3» и напряжения питания (+12В) на контакте «1». Проверку импульсного сигнала на контакте «2» следует проводить при вращении ведущих колес со скоростью не менее 5 км/час. Производить измерения я рекомендую цифровым мультиметром или осциллографом.

Для проверки исправности датчика, снимите его с КПП автомобиля и, не отсоединяя датчик от жгута проводов, при включенном зажигании проверьте напряжение на выходе датчика между выводом «2» («ДС+») и «3» («ДС-0В»), при этом медленно вращайте ось датчика, напряжение должно скачкообразно изменяться от 5,0V до менее 1,0V и обратно. Если напряжение остается постоянным, то датчик неисправен.

К типичным симптомам неисправности датчика скорости или его электро цепи можно отнести остановку двигателя при переключении передачи и в движении накатом, ошибки показаний спидометра.

Также можно спаять специальную плату для проверки Датчика скорости по следующей схеме:

некоторые интересные и полезные советы по проверки ДС имеются тут: http://2a2.ru/error/error055.html

etlib.ru

Датчик скорости. (Р) (с. 9)

Когда траблы со стрелкой спидометра начались на моём Фокусе, то и я тоже начал борьбу с ними с зачистки контактов штекера датчика скорости. Создавалось полная иллюзия, что дело именно в этом. Упала стрелка – залез под капот и пошевелил разъём – заработало. Однако решающей победы шевелением разъёма достичь не удавалось. Поменял фишку разъёма на новую – никакого улучшения. Подгибал контакты датчика и так и эдак – нифига. Пробовал даже мазать контакты токопроводящим клеем – бесполезно. В конце концов срезал фишку разъёма и подпаял провода напрямую к контактам датчика. Проблема с систематически падающей стрелкой спидометра сохранилась, а версия плохого контакта в разъёме окончательно отпала.

До 50% пробега спидометр не функционировал. Очень неудобно и неприятно!

Решил менять датчик. Естественно, что не смог вытащить фиксирующий штифт. Как ни пыхтел с плоскогубцами, как ни заливал его «жидким ключом» – штифт стоял на своём месте как приваренный. Решил отдаться в руки местной автослесарской братии: может, найдётся грамотный и опытный мужик, из тех, что целыми днями гайки крутят, и шутя снимет мой датчик. Ага щас! Во многих «автосервисах», узнав о сути проблемы, просто напрочь отказывались туда лезть. Некоторые автомеханики, подняв машину на подъёмник и задумчиво почесав свою репу, вручали мне плоскогубцы и предлагали дёрнуть штифт самостоятельно. Наконец в одном из боксов я наткнулся на особенно одарённого парня, который успешно сломал мне этот штифт под самый корень … Попытки высверлить его успехом не увенчались. Титановые свёрла тупились за 5 сек.; кобальтовые свёрла не тупились, но и не сверлили. Через час сверления в картере КПП, вокруг оси штифта была масса отверстий, проделанных сорвавшимся сверлом; а сам штифт был целёхонек. Окончательный вердикт «мастера» гласил: штифт сделан из калёной стали! На том и расстались …

На надежде вынуть старый датчик скорости, заменив его на новый, можно было поставить крест.

И всё же, после долгих грустных раздумий, я решил пойти ва-банк. Взял дремель и, при помощи фторопластового отрезного диска диаметром 30 мм, прорезал паз в картере КПП параллельно каналу штифта. После чего подковырнул штифт и вынул его. Ура! Победа! Осталось только взять и вытащить датчик скорости из КПП.

Ага, щас! Естественно, что мне этого сделать не удалось. Я тащил датчик руками и плоскогубцами; пытался сковырнуть его отвёрткой, упираясь ею как рычагом в выступы на датчике. Всё мои усилия были тщетны.
Тогда я взял стальной тросик толщиной несколько миллиметров, сделал на нём петлю и зацепил её за флажок датчика скорости, которым он цепляется за штифт. Другой конец этого тросика я привязал за отверстие на левом крыле Фокуса. Затем я взял лопату, подсунул её черенок под тросик и упёр его в кузов авто в районе бачка с тормозухой. После этого я стал действовать черенком лопаты как рычагом и, поднимая его вверх, тем самым тянул датчик, привязанный к тросу. Усилие было таким, что некоторые нити стального троса лопнули! Через 15 минут непрерывных усилий датчик поддался и вылез из коробки на 10 мм, после чего снова безнадёжно застрял. Мне удалось снять с него оба резиновых колечка, которые вышли на свет, но датчик держался в отверстии за счёт толщины своего корпуса.
Ну, я собрался с силами и ещё раз, как следует, поднажал на черенок лопаты. Датчик с треском разорвало пополам, и его половина вылетела вверх, ударившись о крышку капота. Всё! Финита ля комедия! Обломок нижней части датчика намертво застрял в КПП … Вытащить его оттудова не было никакой реальной возможности. Нужно было снимать коробку, разбирать её и выковыривать из отверстия останки датчика. Иначе никак! Таким образом, я стал владельцем авто с неработающим спидометром и с неправильно работающим БЭУ; ибо, исходя из показаний датчика скорости, БЭУ выставляет угол опережения зажигания. Мрак!

После бессонной ночи я выработал новый план действий. Направился в гараж и остервенело взялся за дело. С одного края среза датчика просверлил отверстие и вкрутил в него саморез, за который привязал верёвку. В другой половине среза при помощи дрели высверлил внутренности датчика, а затем при помощи паяльника мощность 100 Вт выжег стенки корпуса датчика, упиравшиеся с этой стороны в корпус КПП. После этого обломок датчика начал шататься в отверстии и был вытащен за шляпку самореза. Вы не представляете себе, какую эйфорию я испытал в тот момент!

Ввиду отсутствия у меня нового датчика отверстие в КПП было временно заделано обточенной пробкой от шампанского. Чтобы крошка от пробки не сыпалась внутрь КПП, на пробку было натянуто резиновое изделие №1.

А вот оно – чудо фордостроения

Такая вот грустная история извлечения датчика скорости из ФФ1.

ffclub.ru

Датчик скорости. (Р) (с. 10,3)

Прочитав эту ветку форума, сделав для себя выводы проделал следующее:
1) Обратил особое внимание на титанический труд, проделаный karat23. Приклоняюсь перед таким неленивым человеком и талантливым технологом.
2) Нашел татчик по коду в Э….Е за 1660. Двигатель у меня DURATEK V8, сборка всеволожская, поэтому якобы штатный тамже стоит порядка 3500. Купил за 1660!
Вечером (сегодня) получил и поехал почти в первый попавшийся автосервис. Логика следующая: НЕРАБОТАЕТ СПИДОМЕТР уже почти пол года (сегодня па…ла почувствовал что жить осталось недолго и начал включаться!!), действительно глохнет при входе в повороты (очень редко, но в очень неподходящие моменты), расход топлива действительно больше, а динамика значительно хуже; делать самому – время, дальше ездить так – опасно и расход топлива большой.
3) Мастер попался незнающий, я сам ему показал где он находится. Проконсультировал по вопросу съема стопорного штифта и закисших или разбухших стопорных резиновых колец (про karat23 расказал после установки защиты). Он предварительно пролил их тормозной жидкостью. Замена длилась порядка часа. Стоило 500 р. Все заработало. Ура.
Из рекомендаций по замене посоветую следующее:
1) Накануне замены облить тормозной жидкостью или вэдэшкой
2) По возможности стараться раскачать шплинт и сам датчик, бездумно рвать их чревато длинными рассказами про то, “как я это делал”.
3) Когда снимали сам датчик, то колотили по нему снизу молотком через отвертку. Немного скололи, но он вышел.
4) Если есть место где этим заняться, то можно смело самому. Впринципе подойдет и яма.
5) Расположение:
Встаньте под машину по ходу движения так, чтобы двигатель был перед вами
Протяните левую руку вперед, вверх и немного влево (у кого с фантазией хорошо, могут проделать эту операцию мыссленно и увидать датчик сверху)

Если комуто интересно, то можно попробовать восстановить постояный магнит в датчике при помощи намагничивающей установки.

Удачи на дорогах.

ffclub.ru

Как поменять датчик скорости форд фокус 1

Временный или полный отказ в работе спидометра, увеличенный расход топлива, внезапная остановка двигателя при движении накатом – это, пожалуй, самые основные признаки неисправного датчика скорости на автомобиле Форд Фокус. О том, как самостоятельно выполнить замену вышедшего из строя датчика на вашем автомобиле и пойдет речь в сегодняшней публикации.

Прежде чем приступить к замене, необходимо купить датчик скорости. Для Форд Фокуса первого поколения, на которых установлена механическая КПП IB5 подойдут датчики по таким кат. номерам.

1 087 548
1 953 481
1 066 383
1 062 545
1 079 388
1 085 854



Если на автомобиле установлена АКПП Эра, номер по каталогу датчика — 550289

Купить датчики частоты вращения коробки передач на Ford Focus 1 можно в этом магазине.

Инструкция по замене датчика скорости на автомобиле Ford Focus 1

Работу по замене лучше выполнять на смотровой яме или на эстакаде, но если ни того ни другого нет можно и сверху двигателя, правда так будет намного сложнее.

С левой стороны коробки передач находим датчик и обильно обрызгиваем его WD-40 (некоторые автолюбители рекомендуют выполнить эту процедуру за несколько дней до начала ремонтных работ, за это время посадочное место датчика и фиксирующего штифта «откиснет», что позволит избежать трудностей по их извлечению).

Хочется сразу предупредить всех, кто будет самостоятельно производить замену датчика скорости, самым сложным в этой операции является извлечения фиксирующего штифта. В случае его повреждения или облома, вам предстоит снятие коробки передач.

Первым делом, чтобы извлечь датчик нужно вытащить фиксирующий штифт. Это сделать можно двумя способами.

Первый способ

    1. Для удобного доступа к шплинту, отламываем пластиковое ушко на датчике.

    1. Затем плоскогубцами захватываем выступающую его часть и с помощью струбцины фиксируем положение пассатижей и вытаскиваем шплинт

Меняем датчик скорости Форд Фокус 1

Второй способ

Как и в первом варианте отламываем пластиковое ухо на датчике

    1. Теперь вам понадобится маленький съемный патрон для обычных сверл от перфоратора, который необходимо надеть на торчащий шплинт, и умеренным усилием зажать его.

  1. Затем крутим патрон и понемногу вытягиваем шплинт

После этого можно вынимать сам датчик скорости Форд Фокус 1. Иногда могут возникнуть трудности, в этом случае можно изготовить небольшое приспособление, с помощью которого вы легко и быстро сможете извлечь его.

Для изготовления съемника вам понадобятся две пряжки от обычного брючного ремня. На одной стороне пряжки делаем пропилы по 13 мм, и загибаем под форму крючка фиксирующий усик.

Меняем датчик скорости Форд Фокус 1

Теперь цепляем приспособление за края датчика и, подцепив его мощной отверткой, не спеша вытягиваем.
