Расположение предохранителей, плавких вставок и реле и их замена

Ford Mondeo 4 Расположение предохранителей, плавких вставок и реле и их замена

Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху).

Рис. 10.2. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты).

Рис. 10.3. Расположение предохранителей в центральном монтажном блоке, расположенном в салоне.

Рис. 10.4. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек.

Рис. 10.5. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.
Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.
Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра. Назначение предохранителей и реле приведено в табл. 10.1.

ПРИМЕЧАНИЯ.
На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле.
На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).
В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья. Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики.
Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM (рис. 10.3), который, в свою очередь, установлен под панелью приборов справа.
Назначение предохранителей приведено в табл. 10.2.

ПРИМЕЧАНИЕ.
На рис. 10.3 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).
Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т.п.
расположены в заднем блоке предохранителей, установленном под левой обивкой боковины багажника (рис. 10.4 и 10.5). Назначение предохранителей приведено в табл. 10.3.

ПРИМЕЧАНИЕ.
На рис. 10.4 и 10.5 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).

Центральный монтажный блок предохранителей расположен на верхней крышке многофункционального электронного блока, установленного справа под панелью приборов (под вещевым ящиком).
ПРИМЕЧАНИЕ.
Для наглядности показано при снятой панели приборов.

1. Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз.
ПРИМЕЧАНИЕ.
Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.
После этого откроется доступ к центральному блоку предохранителей.
2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель.
ПРЕДУПРЕЖДЕНИЕ.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

3. Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону.
ПРИМЕЧАНИЕ.

Удобнее извлекать предохранитель специальным пинцетом, установленным в зажиме на обратной стороне крышки монтажного блока, расположенного в подкапотном пространстве.

4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

5. Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора.

6. Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве отожмите в сторону два фиксатора его крышки с одной…

7….и с другой стороны…

8….и снимите крышку.
ПРИМЕЧАНИЕ.

На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет Б для извлечения предохранителей из монтажных блоков, рядом с ним расположены гнезда А для крепления запасных предохранителей.

9. При необходимости замены извлеките плавкую вставку…

10….предохранитель…

11….или реле, покачивая его из стороны в сторону.

12. Для получения доступа к плавким вставкам, расположенным сбоку монтажного блока (см. рис. 10.2), отожмите отвёрткой фиксаторы боковой защитной крышки…

13….и снимите ее, выдвигая вверх по пазам корпуса блока.

14. Аналогично снимите вторую крышку.

15. Для замены плавкой вставки Б отверните две гайки А ее крепления, установите новую вставку и закрепите гайками.

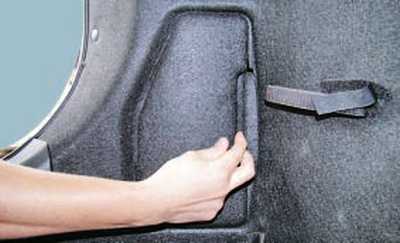

16. Для получения доступа к заднему блоку предохранителей отожмите фиксатор крышки люка в обивке левой боковины багажного отделения…

17….и снимите крышку.

18. Сжав фиксаторы по бокам крышек блоков предохранителей…

19….снимите крышки верхнего…

20….и нижнего блоков.
ПРИМЕЧАНИЕ.
В зависимости от комплектации автомобиля могут быть установлены три монтажных блока. Крышки всех блоков снимают одинаковыми приемами.
21. Замените перегоревший предохранитель таким же образом, как это делали для центрального монтажного блока и блока, расположенного в подкапотном пространстве (см. выше в данном подразделе).
22. Установите детали в порядке, обратном снятию.

Расположение предохранителей, плавких вставок и реле и их замена Ford Mondeo 4 (2007-2014)

ford-mondeo-4.dv13.ru

Где находятся предохранители на Форд Мондео 4? (решено) — 1 ответ

Предохранители в Форд Мондео 4 находятся в трёх блоках. Один блок находится под капотом, возле аккумулятора и корпуса воздушного фильтра. Внутри крышки блока на неё нарисована схема предохранителей. Крышка фиксируется пластиковыми фиксаторами, которые достаточно отжать в сторону.

Положение реле и предов под капотом.

Таблица для чего предназначены предохранители в подкапотном блоке.

Второй блок стоит под торпедо справа, под бардачком.

Блок соединён с электронным блоком. Надо повернуть фиксатор по часовой и опустить вниз. Тогда можно добраться до самих предохранителей.

Размещение предохранителей в салонном блоке.

Таблица по назначению предохранителей в салонном блоке.

Третий блок стоит в багажнике, под крышкой, сбоку. Крышка имеет характерную выемку.

Блок закрыт двумя крышками, которые снимаются после сжатия фиксаторов.

Предназначение предохранителей блока багажника.

Схема предохранителей багажника седана и хэтчбека.

Схема заднего блока универсала.

etlib.ru

Описание блока предохранителей Ford Mondeo 4: фото- и видеообзор

Если в автомобиле перестает работать какое-либо устройство, питающееся от напряжения, будь то прикуриватель или фары, владелец машины, как правило, в первую очередь проверяет работоспособность предохранителей. В этой статье мы расскажем вам, где находится блок предохранителей Форд Мондео 4 и как произвести замену деталей блока.

Содержание

[ Раскрыть]

[ Скрыть]

Расположение и электросхема

Всего в автомобиле Форд Мондео находится два блока с предохранителями (далее — БП). Один из них расположен в салоне транспортного средства, а другой — в моторном отсеке, рядом с аккумуляторной батареей. Помимо этих двух БП в авто также есть дополнительные реле. Все они имеют разное место расположения.

 Загрузка …

БП в моторном отсеке

Предлагаем вам ознакомиться с электрической схемой и описанием назначений плавких предохранителей, которые находятся в подкапотном пространстве транспортного средства Мондео. Это устройство расположено в непосредственной близости с аккумуляторной батареей, поэтому найти его не составит большого труда.

Схема блока, который располагается в подкапотном пространстве Форд Мондео Описание БП, установленного в моторном отсеке Форд Мондео

БП в авто

Ниже представлена схема БП, который установлен в салоне транспортного средства. Это устройство расположено в районе ног водителя. Если вы посмотрите под рулевую колонку, то БП будет находиться с левой верхней стороны. Чтобы добраться до устройства, нужно нажать на желтую кнопку.

Схема салонного БП Описание салонного БП

Дополнительные реле

Как сказано выше, помимо основных БП в автомобилях американского производства также используются дополнительные элементы.

Они выполняют отдельные функции и раскиданы они по всей машине. Ниже представлена таблица назначения и расположения компонентов.

Номер                       Предназначение                Место расположения
R17Реле черного цвета отвечает за предварительный разогрев дизеля.Расположено под консолью батареи.
R18Отвечает за функциональность переключателя окна водителя (черного цвета)Можно найти в водительской двери.
R19Компонент голубого цвета отвечает за отключение механизма регулировки скорости.Располагается с правой стороны от БП, установленного в салоне авто.
R20Обеспечивает работоспособность устройства омывателя фар (голубого цвета).Можете увидеть слева над ногами.
R21Деталь оранжевого цвета отвечает за работу переключателя интервала устройства очистки заднего стекла.Находится со стороны водителя над его ногами.
R22Компонент отвечает за работу лампы противотуманной фары.Располагается слева под торпедой, непосредственно за корпусом салонного ЮП.
R23Черное реле отвечает за функционирование ламп указателей поворотов.Можно найти сверху рулевой колонки, около рулевого колеса.
R24Противоугонное устройство слева (реле белого цвета).Его можно найти справа по торпедой.
R25Противоугонное устройство справа (реле белого цвета).Располагается с правой стороны торпеды.
R26Обеспечивает работоспособность устройства обогрева сидений.Можно найти с правой стороны под торпедой.

Инструкция по снятию и замене

В замене плавких предохранителей нет ничего сложного. Но если вы хотите знать, как правильно происходит этот процесс, наша инструкция поможет вам.

  1. В первую очередь следует отключить аккумуляторную батарею. Для этого откройте капот и сбросьте с нее минусовую клемму.
  2. После этого сверьтесь с предоставленной выше информацией и определитесь, в каком БП следует произвести замену деталей. Определившись, какой элемент нужно менять, откройте крышку подкапотного или салонного БП.
  3. В корпусе БП расположен пинцет, предназначенный для демонтажа деталей блока. Возьмите его и с помощью этих щипчиков вытащите деталь из гнезда, где она установлена. Если она вышла из строя, по ней это будет видно. В частности, элемент БП будет выгоревшим или в его корпусе будет оборвана плавкая нить.
  4. Замените вышедший из строя компонент на новый.

Видео «Замена ПП»

В этом видео показан процесс замены ПП в Форд Мондео.

avtozam.com

ГДЕ НАХОДЯТСЯ ПРЕДОХРАНИТЕЛИ FORD MONDEO 4 И ЗАЩИЩАЕМЫЕ ИМИ ЦЕПИ

      В автомобиле Ford
Mondeo 4 три блока предохранителей. Первый блок находится
в моторном отсеке, второй в салоне автомобиля под вещевым ящиком со стороны
переднего пассажира, третий в багажном отсеке за люком в обивке за которым
расположен левы фонарь на корпусе автомобиля.

         Итак,
по порядку:

1
БЛОК
находится
здесь

Для того, чтобы открыть блок
предохранителей необходимо отжать два фиксатора на крышке блока.

В крышке расположены запасные
предохранители и пинцет для извлечения предохранителей.

В самом блоке расположены реле и
предохранители. Места расположения предохранителей и реле промаркированы.

Описание предохранителей
в моторном отсеке и защищаемые цепи

Маркировка
предохранителя или реле

предохранителя (А)

Цвет предохранителя Защищаемая цепь или
назначение
Блок управления
трансмиссией
Желто-коричневый Управление свечами
накаливания (для автомобилей с дизельным двигателем)
Вентилятор системы
охлаждения двигателя (для автомобилей с двигателем Duratec-FIE 2,3 л)
Электрогидравлический
усилитель рулевого управления (для автомобилей с двигателем Duratorg TDCi 2,0
л)
Свечи накаливания (для
автомобилей с дизельным двигателем)
Вентилятор системы
охлаждения двигателя
Датчики FIEGO системы
управления двигателем, система изменения фаз газораспределения
Соленоиды реле
Электронный блок управления
двигателем
Не используется
Электронный блок
управления двигателем
Управление датчиком
массового расхода воздуха
Датчик наличия воды в
топливе, соленоиды, датчик массового расхода воздуха (для автомобилей с
дизельным двигателем)
Реле кондиционера
Обогреватель
топливного фильтра (для автомобилей с дизельным двигателем)
Реле стартера
Дополнительный
подогреватель (для автомобилей с дизельным двигателем)
Питание А центрального
блока плавких предохранителей
Питание В центрального
блока плавких предохранителей
Питание С центрального
блока плавких предохранителей
Питание D центрального
блока плавких предохранителей
Не используется
Модуль
стеклоочистителя
Обогреватель заднего
стекла
Обогреватель заднего
стекла (устанавливают в зависимости от комплектации)
Омыватели фар
Вспомогательный
подогреватель топлива
Электровентилятор
отопителя
Не используется
Не используется
Звуковой сигнал
Не используется
Желто-коричневый Блок управления
приборами освещения, соленоиды подкапотного блока предохранителей
Обогрев ветрового
стекла, левая сторона
Обогрев ветрового стекла,
правая сторона

2 БЛОК находится на крышке многофункционального
электронного блока под вещевым ящиком со стороны переднего пассажира. Для того, чтобы получить доступ к предохранителям поверните фиксатор многофункционального электронного блока и опустите блок вниз


   Для того, чтобы получить доступ к предохранителям поверните фиксатор многофункционального электронного блока и опустите блок вниз.

В открытом виде блок предохранителей выглядит так:

Описание предохранителей
в салоне автомобиля и защищаемые цепи

Маркировка
предохранителя или реле

предохранителя (А)

Цвет предохранителя Защищаемая цепь или
назначение
Желто-коричневый
Питание системы SRS
(подушки безопасности)
Желто-коричневый система курсовой
устойчивости ESP
Электропитание блока
GEM, педаль акселератора, электронный предохранитель
Очиститель заднего
стекла
Аудиосистема (включая
голосовое управление)
Модуль рулевого колеса
Желто-коричневый Панель приборов
Дальний свет фар
Электропривод люка в
крыше
Фонари заднего хода
Не используется
Лампы противотуманных
фар
Омыватель ветрового
стекла
Система круиз-контроля
Не используется
Плафоны освещения
салона
Желто-коричневый Иммобилизатор
двигателя
Прикуриватель
Не используется
Желто-коричневый Аудиоблок, датчик
дождя
Топливный насос
Не используется
Желто-коричневый Выключатель зажигания
Крышка люка топливного
бака
Желто-коричневый Автономная звуковая
система (система охранной сигнализации), система бортовой компьютерной
диагностики (OBD II)
Желто-коричневый Узел рулевой колонки,
блок управления климат-контролем
Желто­ коричневый Выключатель
стоп-сигналов

3 БЛОК находится в багажном отсеке за люком в обивке,
за которым расположен левый фонарь на корпусе автомобиля

В открытом виде он выглядит так:

Описание предохранителей
в багажном отсеке и защищаемые цепи

Маркировка
предохранителя или реле

предохранителя (А)

Цвет предохранителя Защищаемая цепь или
назначение
Блок управления левой
передней двери (стеклоподъемники, цент­ральный замок, складывание наружного
зеркала, обогрев зеркала)
Блок управления правой
передней двери (стеклоподъемники, цент­ральный замок, складывание наружного
зеркала, обогрев зеркала)
Блок управления левой
задней двери (стеклоподъемники)
Блок управления правой
задней двери (стеклоподъемники)
Блокировка замков
задних дверей без участия блоков управления дверьми
Розетки для
подключения дополнительных электропотребителей
Желто-коричневый Соленоиды реле
Замок рулевой колонки
Не используется
Электрическая
регулировка положения сиденья водителя
Аксессуары, модуль
прицепа
Не используется
Желто-коричневый Модуль системы помощи
при парковке
Блок управления
подвеской
Обогрев сиденья
водителя
Обогрев сиденья
переднего пассажира
Обогрев левого заднего
сиденья
Не используется
Обогрев правого
заднего сиденья
Не используется
Электрическая
регулировка положения сиденья переднего пассажира
Противоугонная
сигнализация
Не используется
Не используется
Не используется
Не используется
Не используется
Не используется
CD-чейнджер,
развлекательная система для задних пассажиров
Не используется
Желто-коричневый Модуль функции запоминания
положения переднего сиденья
Система доступа без
ключа
Не используется
Не используется
Не используется
Не используется

Читайте также:

fordmondeo4.blogspot.com

Предохранители Форд Мондео

 Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху)

Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты)

Предохранители Форд Мондео в подкапотном пространстве

Предохранители в центральном монтажном блоке в салоне форд Мондео

Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM, который, в свою очередь установлен под панелью приборов справа. Назначение предохранителей приведено в таблице

Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т.п. расположены в заднем блоке предохранителей, установленном под левой обивкой боковины багажника. Назначение предохранителей приведено в таблице


Центральный монтажный блок предохранителей расположен на верхней крышке многофункционального электронного блока установленного справа под панелью приборов (под вещевым ящиком).


1.    Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз.

После этого откроется доступ к центральному блоку предохранителей.

2.Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в таблице цепи, которые защищает данный предохранитель.

3.Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону

Удобнее извлекать предохранитель специальным пинцетом, установленным в зажиме на обратной стороне крышки монтажного блока, расположенного в подкапотном пространстве.




4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).




Расположение предохранителей в центральном монтажном блоке, расположенном в салоне

Предохранители в багажнике Форд Мондео




5.Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху утопите до упора.

6.Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве отожмите в сторону два фиксатора его крышки с одной…

7. с другой стороны

8. снимите крышку




На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет Б для извлечения предохранителей из монтажных блоков, рядом с ним расположены гнезда А для крепления запасных предохранителей.




Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек

Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал


9. При необходимости замены извлеките плавкую вставку..

10. предохранитель




11. или реле, покачивая его из стороны в сторону.

12.    Для получения доступа к плавким вставкам, расположенным сбоку монтажного блока, отожмите отверткой фиксаторы боковой защитной крышки…




13. снимите ее,выдвигая вверх по пазам корпуса блока.

14.Аналогично снимите вторую крышку




15.Для замены плавкой вставки Б отверните две гайки А ее крепления, установите новую вставку и закрепите гайками

16.Для получения доступа к заднему блоку предохранителей отожмите фиксатор крышки люка в обивке левой боковины багажного отделения…




17 снимите крышку

18.Сжав фиксаторы по бокам крышек блоков предохранителей

19 снимите крышки верхнего

20 нижнего блоков




В зависимости от комплектации автомобиля могут быть установлены три монтажных блока. Крышки всех блоков снимают одинаковыми приемами.

21.    Замените перегоревший предохранитель таким же образом, как это делали для центрального монтажного блока и блока, расположенного в подкапотном пространстве

22.Установите    детали в порядке, обратном снятию.

www.fordclubrus.ru

Ford Mondeo | Раскладка предохранителей и реле

Центральная коробка предохранителей (спрятана слева, под щитком
приборов за ящиком с принадлежностями)










































Дополнительная коробка предохранителей и реле (в моторном отсеке
под облицовкой слева аккумуляторной батареи)











































Предохранитель

Сила тока в амперах

Цвет

Электрическая цепь с потребителями

60

25

прозрачный

Электрический стеклоподъемник левый

61

25

прозрачный

Электрический стеклоподъемник правый

62

15

синий

Передние и задние противотуманные фары

63

7,5

коричневый

Парковочный огонь правый

64

7,5

коричневый

Парковочный огонь левый

65

7,5

коричневый

АС-/вентилятор отопителя

66

30

зеленый

Регулировка сидений

67

7,5

коричневый

Регулирование двигателя/
электронный модуль

68

15

синий

Прикуриватель

69

7,5

коричневый

Особое место, в зависимоти от оснащения

70

15

синий

Штепсельная розетка

71

Резервный (не занято)

72

20

желтый

Особое место, в зависимости от оснащения

73

20

желтый

Сдвигаемая панель крыши с электроприводом

74

20

желтый

Особое место, в зависимости от оснащения

75

7,5

коричневый

Особое место, в зависимости
от оснащения, часы,
наружное зеркало заднего
вида с электроприводом

76

7,5

коричневый

Кондиционер (АС)

77

7,5

коричневый

АБС

78

7,5

коричневый

Особое место, в зависимости
от оснащения

79

Резервный (не занято)

80

7,5

коричневый

Особое место, в зависимости
от оснащения

81

7,5

коричневый

Датчик загруженности,
подушка безопасности
пассажира рядом
с водителем

82

7,5

коричневый

Управление двигателя

83

15

синий

Обогреваемые сиденья

84

20

желтый

Особое место, в зависимости
от оснащения

85

7,5

коричневый

Дальний свет слева

86

7,5

коричневый

Дальний свет справа

87

Резервный (не занято)

88

15

синий

Управление двигателя

89

7,5

коричневый

Подушка безопасности

90

15

синий

Стеклоочиститель заднего
стекла

91

7,5

коричневый

Электрический стеклоподъемник

92

10

красный

Особое место, в зависимости
от оснащения

93

10

красный

Особое место, в зависимости от оснащения

94

20

желтый

Стеклоочиститель переднего стекла, выключатель стеклоочистителя переднего
стекла

95

7,5

коричневый

Ближний свет

96

Резервный (не занято)

97

7,5

коричневый

Особое место, в зависимости
от оснащения

98

7,5

коричневый

Обогреваемое заднее стекло, обогреваемое зеркало заднего вида

99

7,5

коричневый

Внутреннее освещение

Предохранитель

Сила тока в амперах

Цвет

Электрическая цепь с потребителями

1

30

зеленый

Основное питание АБС

2

50

красный

Главный предохранитель

3

60

желтый

Система предварительного разогрева (дизель)

4

30

зеленый

Обогреваемое заднее стекло

5

Резервный (не занято)

6

40

зеленый

Основное питание (АС/вентилятор отопителя)

7

50

красный

Аккумуляторная батарея

8

60

желтый

Вентилятор двигателя

9

20

желтый

Управление двигателя/электронный модуль

10

40

зеленый

Вентилятор двигателя

11

30

зеленый

Обогреваемое переднее стекло

12

Резервный (не занято)

13

30

зеленый

Обогреваемое переднее стекло

14

Резервный (не занято)

15

3

розовый

Обогреваемое переднее стекло

16

7,5

коричневый

Ближний свет слева

17

Резервный (не занято)

18

7,5

коричневый

Ближний свет справа

19

Резервный (не занято)

20

20

желтый

Тормозная система (АБС)

21

15

синий

Управление двигателя

22

20

желтый

Система омывания фар

23

15

синий

Контроль предварительного разогрева (дизель)

24

20

желтый

Система централизованного блокирования

25

синий

Аварийная световая сигнализация

26

желтый

Звуковой сигнал

27

15

синий

Топливный насос

28

20

красный

Зажигание/замок – выключатель зажигания

29

Резервный (не занято)

30

Резервный (не занято)

31

Резервный (не занято)

32

Резервный (не занято)

33

Резервный (не занято)

34

Диод/управление двигателя

35

Диод/АС

36

Диод/топливный насос/ индикатор уровня топлива

37

15

синий

Особое место, в зависимости от оснащения

38

Резервный (не занято)

40

15

синий

Особое место, в зависимости от оснащения

41

Резервный (не занято)

42

Особое место, в зависимости от оснащения

automn.ru

Ford Mondeo | Предохранители | Форд Мондео

13.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны
панели приборов



Визуальная проверка целостности предохранителя



Использование пинцета для снятия предохранителя



Расположение предохранителей на блоке предохранителей



Плавкие предохранители размещены в блоке предохранителей, расположенном с левой
стороны панели приборов, см. рис. Расположение блока
предохранителей с левой стороны панели приборов
.

Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя
.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя
). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.

Ток

Цвет

5

Светло-коричневый

10

Красный

15

Синий

20

Желтый

25

Белый

30

Зеленый


Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.


Потребитель тока

А

1

Обогреваемые жиклеры омывателей лобового стекла

5

2

Указатели поворота

10

3

Очистители фар, освещение ящика для перчаток, органов управления
климатической установкой, селектора автоматической коробки передач

5

4

Освещение номерного знака

5

5

Обогрев сидений, климатическая установка

10

6

Плафоны и светильники для чтения, плафон багажного отделения

5

7

Блок управления ABS

10

8

Автоматический корректор наклона фар при газоразрядных лампах,
телефон

5

9

Обогрев зеркал

10

10

CD-чейнджер

5

11

Круиз-контроль при автоматической коробке передач

5

12

Питание системы самодиагностики

10

13

Сигналы торможения

10

14

Установка зеркал, стеклоподъемники, центральная блокировка
замков

15

15

Комбинация приборов, автоматическая коробка передач

10

16

Свободен

17

Навигационная система

7,5

18

Дальний свет правый

10

19

Дальний свет левый

10

20

Ближний свет правый, корректор наклона правой фары

10

21

Ближний свет левый, корректор наклона левой фары

10

22

Габаритные и стояночные огни правые

5

23

Габаритные и стояночные огни левые

5

24

Стеклоомыватели

25

25

Вентилятор системы вентиляции, климатическая установка

30

26

Обогрев заднего стекла

30

27

Свободен

15

28

Топливный насос

15

29

Электронные системы двигателя

20

30

Подъемно-сдвижная панель люка крыши

20

31

Фонари заднего хода, автоматическая коробка передач, круиз-контроль
при механической коробке передач

15

32

Электронные системы двигателя

20

33

Прикуриватель

15

34

Электронные системы двигателя

15

35

Плюс» продолжительного электропитания прицепа

30

36

Противотуманные фары, задние противотуманные фонари

15

37

Телефон, радио

20

38

Установка зеркал, дистанционное управление блокировкой крышки
лючка топливозаливной горловины, стеклоподъемники, центральная блокировка
замков

15

39

Аварийная сигнализация

15

40

Звуковой сигнал

25

41

Свободен

42

Свободен

43

Свободен

44

Обогрев сидений

30

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты,
который в случае перегрузки автоматически выключается (например, при примерзании
стекол) и через несколько секунд опять включается.

automn.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
