Проблемы с блоком BCM Ford Focus 3

Проблемы с блоком BCM Ford Focus 3

Проблемы с работой электроники в автомобиле должны быть первым звонком для проверки модуля BCM , на автомобиле Ford Focus 3 часто выходит из строя этот модуль из-за моторчика стекло омывателя, при забитых форсунках избыточным давлением по проводам жидкость стекло омывателя течет прямо в блок предохранителей в салон автомобиля и происходит короткое замыкание. Начинаются проблемы с центральным замком, аварийной сигнализацией, освещением, запуском двигателя, происходит саморазряд АКБ машины. Одна из таких машин доехала и до нас. После характерных неисправностей было принято решение смотреть что происходит с проводкой на блоке BCM.

Увидели проблему практически сразу.

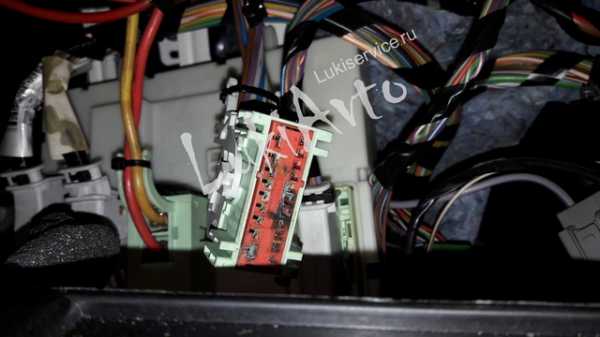

Сняли вещевой ящик для наглядности показали проблемный разьем.

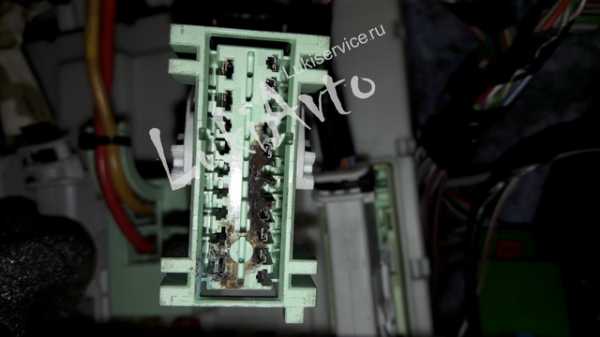

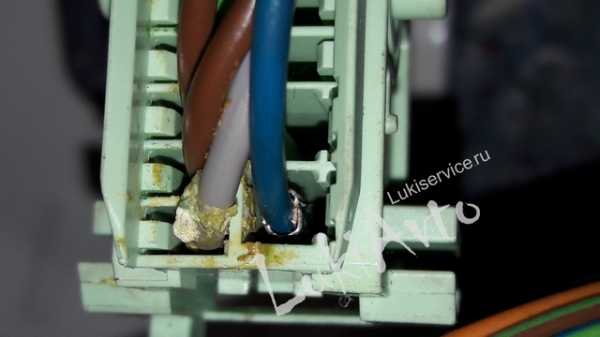

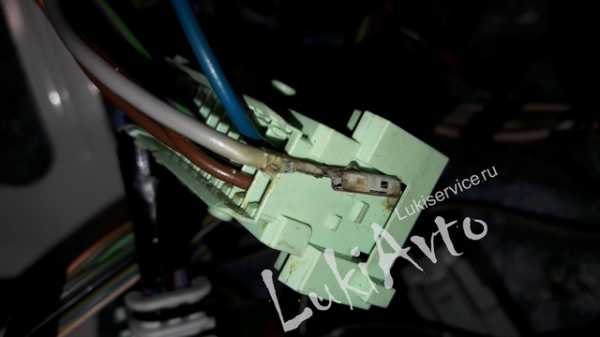

Вот что делает влага в разьеме.

Было принято решение вскрыть блок и смотреть что же там твориться.

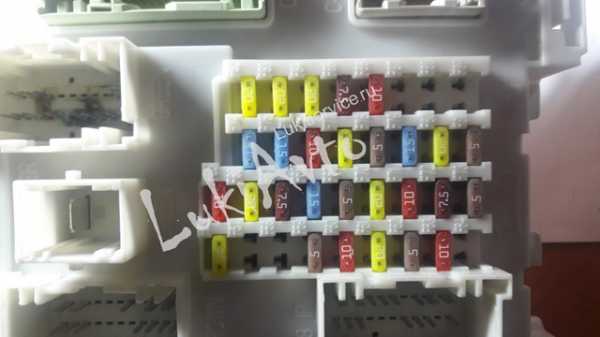

Следы протикания на предохранители.

После предварительной очистки.

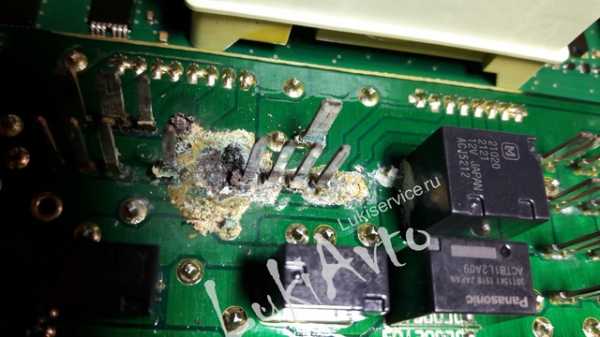

Дорожки и контакт сгоререли. Было решено купить донора на разборе и делать из двух один.

На разборе нашли максимально приближенный по номеру блок ( BV6N-14A073-ET большую роль играет окончание последние две буквы).

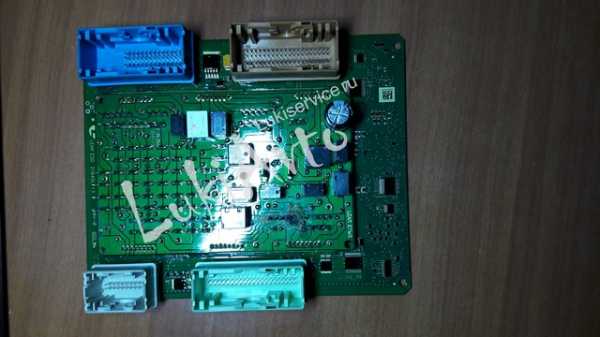

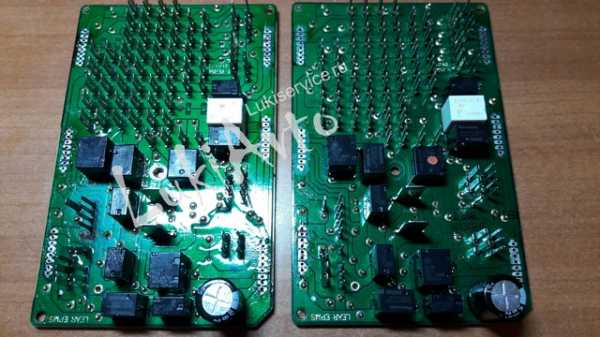

Распаяли , отделили верхнюю плату которая нас интересует на ней стоят впаянные реле (нижняя плата это мозги машины там записана конфигурация, вин и ключи от машины).

И спаяли с нашей основной платой , таким образом нам не надо писать новую конфигурацю и ключи от машины , тем более что с записью ключей на этот Форд есть большая сложность и не каждый за это возьмется.

После впайки выглядит уже хорошо.

После установки заменили два провода и разьем из проводки ( разьем С6 ) так как они были сильно окислены (пришлось докупать комплект Б/У подкапотной проводки на разборе).

Также потребуется замена моторчика стеклоомывателя на мотор нового образца ( Ford 1791581 ) где проблема попадания воды решена путем модернизации и установки резинки на контакты.

Будьте внимательны были и такие случаи !!!

xn--80aeqhew1ad.xn--p1ai

Электрические схемы – Ford Focus 3

Предлагаю в этой теме собирать схемы электрооборудования ФФ3.
Электрикам, диагностикам, работникам дилерств и другим одноклубникам имеющим доступ к штатным схемам электрооборудования ФФ3, убедительная просьба (при желании помочь одноклубникам) скидывать схемы в эту тему.

Здесь 20 схем для 2,0 ПШ титаниум, корорые прислал snot
1) Обогреваемые ветровое стекло и заднее стекло
2) Запуск ДВС .Входит Система ‘бесключевого’ входа автомобиля
3) Запуск ДВС. Не входит Система ‘бесключевого’ входа автомобиля
4) Электронные органы управления двигателем
5) АКПП
6) Управление скоростью
7) Модуль системы управления рулевой колонкой (SCCM)
8) ЭУР
9) АБС
10) Система противоугонной сигнализации
11) Блок управления системами кузова (BCM)
12) Система зарядки АКБ
13) Аудио система
14) Задние фонари
15) Наружное освещение
16) Панель приборов и система подсветки
17) Указатели поворота и аварийная световая сигнализация

18) Звуковой сигнал
19) Щиток приборов
20) Автоматическое управление температурой

21) Схема парктроника от Alex2110

22) Схема штатного ксенона от Гоншчик

23) Полный набор электрических схем для ФФ3

24) Подписанные разъемы ВСМ от АНДРЕЙ1973

25) Полный набор электрических схем для ФФ3 в хорошем качестве
Схемы
Каталог разъемов: http://scheme.red-ford.ru/connectorcatalog.pdf
Каталог пинов: http://scheme.red-ford.ru/pins.pdf
Спасибо говорим: Impa

смити

22 октября 2011

Электрические схемы

kosVL

22 октября 2011

Нужна схема кнопок включения обогрева лобового и заднего стекла.

Alex2110

25 октября 2011

-1

Многие схемы разнятся от комплектации, двигателя и проч. Тогда и Вин кидайте…

David177

26 октября 2011

А можно кинуть схему максимальной комплектации? Я думаю осковные узлы одинаковые и цвета проводов тоже.

Alex2110

26 октября 2011

-3

цитата (David177 @ Сегодня в 01:34)

А можно кинуть схему максимальной комплектации? Я думаю осковные узлы одинаковые и цвета проводов тоже.

Ты ошибаешься. Даже только одних схем на задние фонари при различном двигуне довольно-таки прилично Да еще и много вариаций на тему с кнопкой запуска/без и проч.

snot

26 октября 2011

Держите люди схемы

покупал на сайте форда их.
схемы для 2,0 ПШ титаниум, но что то будет аналогичное и у других вариаций фокусов.

http://www.ifolder.ru/26577850

alexlanu

26 октября 2011

цитата (snot @ Сегодня в 17:11)

Держите люди схемы

покупал на сайте форда их.
схемы для 2,0 ПШ титаниум, но что то будет аналогичное и у других вариаций фокусов.
ifolder.ru/26577850

Чем смотреть можно?

kosVL

26 октября 2011

alexlanu
Adobe Reader или любым браузером (на счет оперы незнаю)

Arakal

26 октября 2011

snot
+ тебе!
alexlanu
Открыл с помощью Opera – открылась в STDU Viewer сама – потом можно сохранить в pdf

Дмитрий Никитский

26 октября 2011

цитата (snot)

Adobe Reader или любым браузером

Дабы не потерлось в айфолдере закачено к нам:
Скачать с ффk

смити

26 октября 2011

цитата (kosVL)

Нужна схема кнопок включения обогрева лобового и заднего стекла.

kosVL

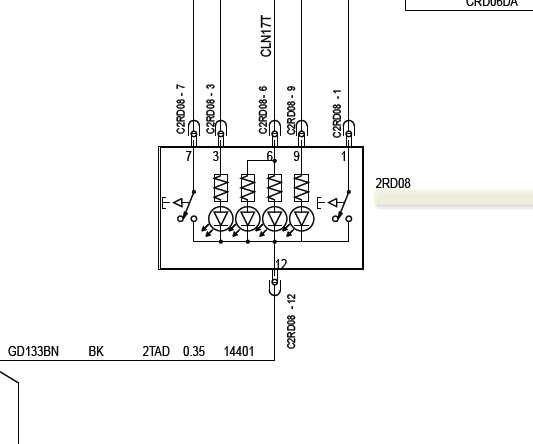

Я так полагаю вот она:

Alex2110

27 октября 2011

Парктроник

http://depositfiles.com/files/e750jd5ql

kosVL

27 октября 2011

смити
Не похоже, светодиодов много.

смити

27 октября 2011

Другой на схеме нету.

Alikcom

27 октября 2011

Похоже – по одному оранжевому в кнопках и два синих для обозначения когда горят габариты.

kosVL

27 октября 2011

Alikcom

смити
Я разобрался, это схема кнопок, другие два светодиода скорей всего загораеются когда нажимаешь кнопку максимальный обогрев на климатконтроле. По цветам проводов все совпадает.

Alex2110

27 октября 2011

Наводишь курсор на нужное место, далее правой кнопкой мыши в контектсном меню выбираешь “зум ин”. Вернуться обратно – “ориджинал вью”. Я знаю, что не очень удобно без родной оболочки(у меня пока нет времени это сделать), зато оригинал и в цвете.

Alex2110

27 октября 2011

цитата (смити @ Сегодня в 23:39)

Alex2110
Ничего нет, выдает интернет страницу, без какой-либо панели управления и возможности изменения масштаба.

Схему вообще видно? Если да, нажми правой кнопкой мыши – в всплывающем меню найдешь масштабирование.

смити

27 октября 2011

цитата

Схему вообще видно?

Схему видно. Всплывающих окон нет.

Alex2110

28 октября 2011

У тебя браузер какой? В ИЕ все прекрасно открывается правой кнопкой мыши.

смити

28 октября 2011

цитата

У тебя браузер какой?

МФ

цитата

В ИЕ все прекрасно открывается правой кнопкой мыши.

В ИЕ тоже все открылось, спасибо.

snot

28 октября 2011

забыл сказать, я открываю браузером google chrome, но другие судя по всему, тоже открывают.

kosVL

28 октября 2011

Кто-нибудь подскажет это форсунки? Есть какие-то номера 1E421 и 1E422.

Romashok

1 ноября 2011

нужна схема платы блока управления светом с передними ПТФ и без них.

Cool300044

2 ноября 2011

люди не кто не знает есть ли провода подключения верхн. миниконсоль + отделение для солн.очков в тренде?

aQva_SpirT

4 ноября 2011

Cool300044
Думаю будут если у вас есть датчик дождя. Так как туда уходит много проводов я заглянул кое как под пузырь. Но тянуть для микрофона всеравно придется от магнитоллы.

David177

7 ноября 2011

А как понять среди этих буржуйских аббревиатур какие цвета у проводов?

Вот нашел в интернете, мож надо кому будет

Скрытый текстВажнейшие клеммы:
Клемма 15 запитывается от замка зажигания. Ток проходит только при включенном зажигании. Провод обычно зеленый или зеленый с цветными полосками.
Клемма 30 к этой клемме всегда приложено напряжение батареи. Провод обычно красный или с цветными полосками.
Клемма 31 соединена с «массой». Провода «массы» обычно черного цвета.
В электрических схемах для отдельных проводов введены обозначения, состоящие из комбинации букв и цифр.

Пример: 31S – АСЗА/1.5 BK/RD
31 = клемма 31 = «масса»(-)
S = электропровод включен дополнительно (не серийный)
АС = система (АС = регулировка дальности освещения)
ЗА = связь: 3 = номер провода, А = обозначение ответвления 1.5 = 1,5 мм2
ВК = основной цвет (ВК = черный) /RD = маркировочная окраска (RD = красный)

Сокращенные обозначения цвета электрических проводов на схемах

GN = зеленый
RD = красный
SR = серебристый
WH = белый
VT = фиолетовый
YE = желтый
ВК = черный
GY = серый
BN = коричневый
LG = светло-зеленый
ВU = голубой
OG = оранжевый

David177

7 ноября 2011

Кто подскажет где стоит can-модуль в ФФ3?

ffclub.ru

Электрические схемы (с. 3) – Ford Focus 3

4) Электронные органы управления двигателем
5) АКПП
6) Управление скоростью
7) Модуль системы управления рулевой колонкой (SCCM)
8) ЭУР
9) АБС
10) Система противоугонной сигнализации
11) Блок управления системами кузова (BCM)
12) Система зарядки АКБ
13) Аудио система
14) Задние фонари
15) Наружное освещение
16) Панель приборов и система подсветки
17) Указатели поворота и аварийная световая сигнализация
18) Звуковой сигнал
19) Щиток приборов
20) Автоматическое управление температурой

21) Схема парктроника от Alex2110

22) Схема штатного ксенона от Гоншчик

23) Полный набор электрических схем для ФФ3

24) Подписанные разъемы ВСМ от АНДРЕЙ1973

Спасибо говорим: Impa

смити

22 октября 2011

Электрические схемы

АНДРЕЙ1973

17 мая 2012

sbarkas
4 пин-белочерный провод,5 пин-черный,а вообще по-барабану,они в одной точке ссоединяются.

цитата (АНДРЕЙ1973)

4 пин-белочерный провод,5 пин-черный

В том-то и проблема, что у меня оба чёрно-белые

цитата

они в одной точке ссоединяются

Спасибо, вы меня успокоили. Непонятно только для чего их тогда разнесли в разъёме. Где находится №1 и что означает надпись №2 в электрической схеме парктроника?

смити

30 мая 2012

kemdoc

цитата

Где находится №1

Это модуль гем.

цитата

что означает надпись №2

Это цифровая шина кан.

АНДРЕЙ1973

30 мая 2012

kemdoc
HS_CAN_LOW -белый провод,HS_CAN_HIGH-белоголубой,кан шина,где найдется поближе плетенка с такими проводами,к ним и подключить.

модуль гем слево в багажнике? где ближайшая шина в багажнике? Что бы к ней подключится нужны какието особые провода?

АНДРЕЙ1973

31 мая 2012

kemdoc
модуль в ногах у пассажира,где ближе всего шина не знаю,провод самый обычный,0,35 кв.мм

АНДРЕЙ1973
Спасибо за информацию. А где находится блок управления системами кузова?

АНДРЕЙ1973

31 мая 2012

kemdoc
ВСМ в ногах у пассажира,его также называют гем.

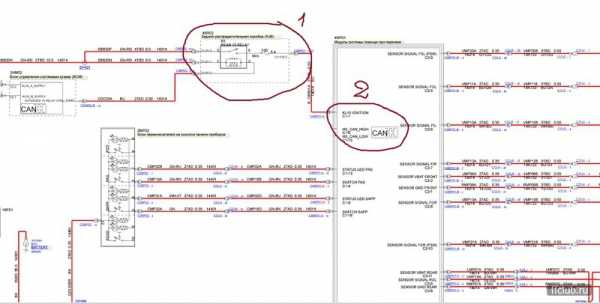

цитата (kemdoc)

Где находится №1 и что означает надпись №2 в электрической схеме парктроника?

№1 это блок предохранителей (RJB), расположенный в левом заднем крыле (в багажнике). Реле R1 — большое квадратное серое реле (их там всего два — второе маленькое чёрное от штатного “гудка” ПБ5, не перепутаете).

№2, как вам сказал АНДРЕЙ1973, это CAN-шина (парные провода 0.50, свитые между собой). Ближайший в багажнике такой провод приходит в правое заднее крыло к самому блоку партроника на пины 6 и 15 разъёма С1 (это самый большой из трёх разъёмов на блоке, не перепутаете). На пин 1 этого же разъёма С1 (он у вас тоже обведён красным) с реле R1 по голубому проводу 0.50 приходит питание блока парктроника.

Спасибо вам всем огромное, теперь мне все стало понятно!

подскажите название переключателя габаритов и света на схеме и как включение управляется по кану? и еще вопрос возможно ли реализовать включение ближнего света (ДХО) при опускании ручного тормоза как хундай солярисе.

sbarkas
Привет, подскажи где искать этот разъем от кнопок парктроника?

sbarkas

3 июня 2012

цитата (kemdoc)

sbarkas
Привет, подскажи где искать этот разъем от кнопок парктроника?

Это не разъём на 4 пина (как на схеме), а длинная узкая колодка на 30 пинов, через которую в том числе соединяются кнопки управления парк-пилотом с проводкой 14014 (идёт от ВСМ и дальше по порогу назад к блоку управления парктроником). Расположена в глубине консоли под накладкой с правой стороны. Сами же кнопки к проводке 14401 очень удобно подключаются маленьким разъёмом, который воткнут в держатель справа от отверстия под кнопки управления пилотом. Нащупать его очень легко, ничего разбирать не нужно: вытащите заглушку под карточки, которая стоит вместо кнопок управления пилотом, в отверстие с правой стороны засуньте палец (простите мой французский) и сразу справа в консоли нащупаете разъём. Он даже без защёлки воткнут в консоль, просто аккуратно вытаскиваете его наружу и втыкаете в кнопки. Не уроните только разъём внутрь консоли, я по неаккуратности полчаса его оттуда выковыривал пинцетом )))

в том то и дело разъемы к кнопкам подключил. а проводки к блоку управления нет справа сзади. вот и думаю как кнопки к блоку подключать.

цитата (kemdoc)

Тогда только искать справа внизу центральной консоли этот разъём С23, добавлять в него четыре пина и тянуть с них провода на разъём С1 блока управления парктроником. Здесь я вам слабый советчик, у меня лежали все заводские проводки. А кнопки управления парк-пилотом я использую не по прямому назначению (переднего парка у меня нет), а для управления джеттером и ещё одной нештатной “штучкой”. Подключать всё это в С23 я даже не пытался — просто свои четыре пина от нештатных устройств вставил в колодку кнопок на консоли, а родные пины от 14401 переставил на пустые места в колодке.

P.S. Если найдёте где конкретно лежит разъём С23 — напишите, пожалуйста, здесь (или лучше выложите фото). Не впервые этот вопрос всплывает, многие вам будут благодарны. Спасибо, удачи!

Я конечно поищу. Но думаю на прямую провода проще протянуть к кнопкам от блока управления парктроником.

цитата (kemdoc)

Я конечно поищу. Но думаю на прямую провода проще протянуть к кнопкам от блока управления парктроником.

Честно говоря, я тоже так думаю. Ради лишних 20 сантиметров проводки от 14401 до 14014 игра свеч не стОит. Проще действительно уложить эти четыре провода из задней правой арки от блока парктроника вдоль правого порога, поднять впереди над ВСМ (все это вдоль 14014, будет идеально), а потом вывести прямо в консоль к кнопкам (её даже разбирать не нужно, там на уровне кнопок и чуть правее навылет есть свободное место в сторону ВСМ — легко нащупаете протяжкой).

смити

10 июня 2012

Добавил в первое сообщение полный набор электрических схем для ФФ3!

kemdoc

10 июня 2012

Где найти can провод в багажнике? проводки к парктронику нет

Carlsson96

25 июня 2012

Подскажите, перестала работать салонная кнопка ЦЗ (как следствие и с сигналки не работает ЦЗ), со штатного ключа все работает.
Где что можно посмотреть?

Carlsson96
мне кажется этот вопрос надо задавать тому кто сигналку ставил.

Carlsson96

27 июня 2012

KooN
Интересно просто как сигналка может повлиять на кнопку ЦЗ? Сигналку отключал все равно не работает..

Мне тоже это очень интересно=))) А еще интереснее каким образом подключена сигналка на управление ЦЗ. Если у вас 2 стеклоподъёмника, то на джеме можно подключиться, если 4 и сигнализация без встроенного кан модуля, то только в водительской двери. Но как бы и в первом и втором случае, можно подключиться к салонной кнопке. Но весь нюанс в том что сигнал на этой кнопке триггер. И если установщики решили подключаться к кнопке, что не есть гуд…то я не могу сказать каким образом они реализовывали управлени ЦЗ, возможно разрывая эту самую цепь…хз…поэтому я и написал, что вам стоит обратиться к ним.=)

Carlsson96

3 июля 2012

Комплектация “Эмбик” 2 стелкоподъемника. Сигналка подключена по тех. карте с сайта StarLine. Управление ЦЗ и Аварийкой реализовано через альтернативное метод: провода сигнализации из разъема Х9 подключены к разъему на панели магнитолы. Сигналку отключал, результат ноль.

а можно ссылочку на это альтернативное подключение?
так то лучше подключаться к bsm разъем С2. там и поворотники и управление ЦЗ есть.

Carlsson96

9 июля 2012

KooN
http://ultrastar.ru/6304/6305 Ford Focus 3 Trend установка StarLine A92CAN

Подскажите пожалуйста провода can шины все таки какого цвета Фиолетовый с оранжевой полосой и Серый с оранжевой полосой или HS_CAN_LOW -белый провод, HS_CAN_HIGH-белоголубой?

АНДРЕЙ1973

13 июля 2012

MS-CAN HIGH -серо-оранжевый, MS-CAN LOW -фиолетово-оранжевый
HS CAN LOW -белый, HS CAN HIGH-бело-голубой
это разные шины кан,средняя и высокая.

АНДРЕЙ1973
Понятно. Где искать HS CAN LOW -белый, HS CAN HIGH-бело-голубой?

2 человека сейчас в теме

ffclub.ru

Электрические схемы (с. 14) – Ford Focus 3

21) Схема парктроника от Alex2110

22) Схема штатного ксенона от Гоншчик

23) Полный набор электрических схем для ФФ3

24) Подписанные разъемы ВСМ от АНДРЕЙ1973

смити

22 октября 2011

Электрические схемы

Komen-dor89

11 февраля 2017

Всем знатокам электрики привет,Пишу первое сообщение после регистрации здесь .Подскажите плиз,можно ли в блоке ВСМ найти разъём или провод на котором появляется + при включении фар от датчика автосвета.Хочу этим плюсом реализовать гашение ДХО через реле при срабатывании датчика освещенности.От фары брать не хочу.Не навредит ли это автомобилю. Спасибо.

sds541

12 февраля 2017

есть ли схема проводки руля с кнопками, а то, кнопки – есть, проводки – нет((

tas70

15 февраля 2017

Добрый день. Форд фокус 2015г. 1.6 МКПП. Кто подскажет какой цвет и где под капотом идет? Управляющий провод зажигания на блок управления двигателем. Можно в личку.

В шапке закрепили ссылку на мой проект – если есть какие то мысли – пишите – исправлю. Позже добавлю еще схем. Все схемы из этиса – полностью переработанные в иллюстраторе.

WiseFool

14 марта 2017

Хелп ! демонтировал сигналку и случайно выдернул провод , провод был в разрезе через реле и шел к разьему блока реле и предохранителей и отвечает за включение зажигания , или майн реле вроде , разьем находится в левом нижнем углу .
найти по схемам не смог ХЕЛП !

Fucker86

16 марта 2017

WiseFool
Речь про BCM и разъем с6 ?

WiseFool

17 марта 2017

Fucker86
Спс за отклик , нашел , просто машина клиента и нужно было ооочень срочно в течение часа найти , я в запарке был просто ппц =)
нашел на форуме сигнализаций и там советовали ставить разрыв на этот провод как раз , разьем С6 контакт 43 , видать другой автоэлектрик по этому форуму ставил сигналку =)

МирЖ56

17 марта 2017

Поставил концевик на замок капота.Штатная сига его не видит(гем низкой серии),да и бог с ней.Но вот к Скарлайну подключить нужно. Скажите пожалуйста какой провод в всм от концевика ?

bizz41

18 марта 2017

МирЖ56
C1-15. по схеме ajar hood switch. должен быть именно он.

Lorenser05

16 апреля 2017

Всем привет коллеги, проблема автомобиль фф3 2012 акпп, не горит задний плафон, передний работает без нареканий, прозвонил проводку на заднем плафоне 2 провода плюс есть, а на синем проводе массы нет при открытии двери и тд, а вот на передний плафон идет 4 провода и один из них идет тот самый синий провод который идет назад, и так с этого делаем вывод что масса на задний плафон идет с переднего плафона( поправьте если ошибаюсь) , видимо что то случилось с передним плафоном поэтому не работает задний плафон, если кинуть туда перемычку на переднем плафоне на этот синий провод то задний загорается, и так у меня созрела мысль можно ли кинуть перемычку с выхода о открытых дверях переднего плафона на включения заднего плафона в самом переднем плафоне, временную перемычку ставил ничего не грелось всё нормально работает, решил уточнить у коллег и запаять уже туда законную перемычкуё жду дельного совета.
P.s. плату переднего плафона разобрал и почистил спиртом(не помогло) окисление нимного было.

Slivsy

17 апреля 2017

Lorenser05
Смотрите альбом схем страница 42. Ссылка в шапке темы.

Привет!
А где можно посмотреть расположение разъемов по автомобилю?
Например, сейчас интересует C23A, и где его точно найти?
Спасибо

dek_an
C23A слева в ногах переднего пассажира под “лопухом”.

Парни подскажите ,для чего этот концевик с красной заглушкой,фф3 под правой крышкой воздухозаборникаснял крышку и увидел его,а вот для чего он пока не догоню

Lorenser05на переднем плафоне под заглушкой есть скрытая кнопка,которая отключает и включает задний плафон,разбери передний до платы и присмотрись ,увидишь сразу,фото не могу сейчас выложить

Серый

5 июня 2017mobile

Chel911
Проводка обогрева форсунок

Impa

6 июня 2017

Не знаю был ли, но выкладываю каталог всех разъемов с сортировкой по количеству пинов.
http://scheme.red-ford.ru/connectorcatalog.pdf

DedMedic

6 июня 2017

Схема проводки АКПП PowerShift 1.6л, рестаил

Для чего эти разъемы?

И можно-ли их соединить? Были примотаны к косе проводки.

Vasiliy Shiryaev

12 июня 2017

А где это? В центральной консоли в районе ног пассажира?

bol185

12 июня 2017mobile

цитата (Vasiliy Shiryaev)

А где это? В центральной консоли в районе ног пассажира?

Именно там!)))

Vasiliy Shiryaev

12 июня 2017

Интересно вообще, как у тебя все работает Там много интересного проходить должно, по идее..

цитата (Vasiliy Shiryaev)

Интересно вообще, как у тебя все работает Там много интересного проходить должно, по идее..

Тоже сначала так подумал! Но, сейчас прихожу к мнению, что это проводка для фаркопа.)))

Chel911

14 июня 2017

Lorenser05

вот в этом месте

dim87vrn

15 июня 2017

всем привет, подскажите, кое как нашел разъем нужный мне 98AG-14A464-RDA , но цена и срок поставки жесть, имеются ли аналоги данного разъема? полистал форум нашел еще вот такой номер AU2Z-14S411-ARA, но опять же цена и срок (((

Fucker86

15 июня 2017

цитата (dim87vrn)

на разборках наверное только дешевле.

Vasiliy Shiryaev

22 июня 2017

У кого-нить есть схемы переключателей передач с дорестала (на рычаге КПП) и с рестайла (подрулевые)?

Здравствуйте все, подскажите пожалуйста в чем причина, после химчистки салона, над водителем горит постоянно свет, не реагирует не на какие кнопки, а над пассажирами гаснет, клеммы скидывал не помогло!!! Автомобиль Форд Фокус 3 год 2012 двигатель 1,6 105 л.с. Раньше такого не было, автомобилем владею с его основания)))

Ruslfn
Ну что-что… залили плафон пеной. Снимай, разбирай, смотри что внутри.

Плафон, разобрал, все продул и просушил, не помогло!!!

1 человек сейчас в теме

ffclub.ru
