Форд фокус 2 замена печки – Замена и ремонт печки Форд Фокус 2

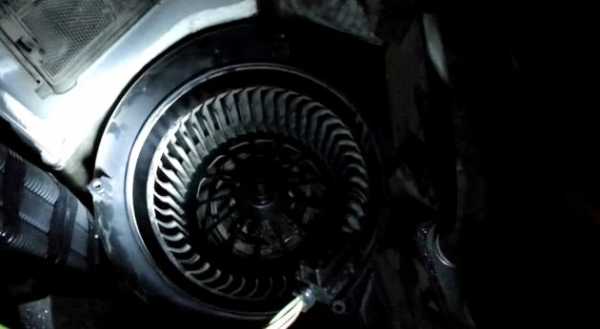

Замена мотора отопителя в Форд Фокус 2, фото и видео инструкция

На ремонте у нас находится автомобиль Форд Фокус 2, на котором необходимо снять и заменить мотор отопителя. Покажем как сделать эту операцию своими руками в видео фото и видео инструкции.

Открываем бардачок, откручиваем 4 верхних винта крепления сверху и 3 винта снизу, они прячутся под пластиковыми заглушками:

Винты крепления под звёздочку Торкс Т25. После откручивания тянем бардачок на себя, отсоединяем штекер с проводами. Поддеваем отвёрткой амортизатор и отсоединяем его:

Тянем на себя крышку бардачка и снимаем её. Снимаем нижнею обшивку. Откручиваем против часовой стрелки два барашка:

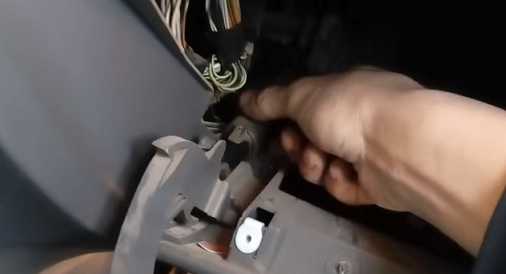

Затем мы приподнимаем немного щиток предохранителей и тянем на себя, он выйдет из направляющих. Нажимаем пальцем или отвёрткой на клипсу разъёма с моторедуктора и вытаскиваем его.

Мы видим два винта крепления, один сверху, другой сбоку, откручиваем их. Третий винт прячется за самим мотором отопителя, получилось его показать засунув камеру в самый конец:

Саморезы крепления мы открутили, но моторчик отопителя не помещается в бардачок, пришлось отсоединять провода от блока предохранителей. Переходим на водительскую сторону, снимаем боковой пластик, отсоединяем разъём с проводами от моторчика:

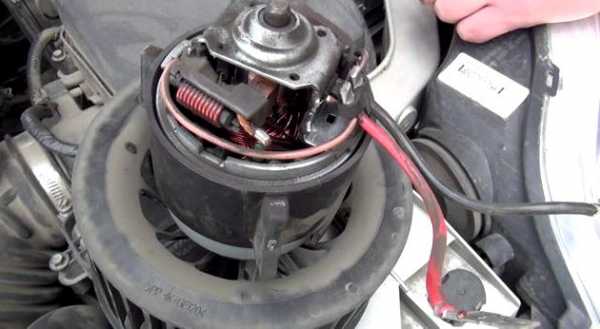

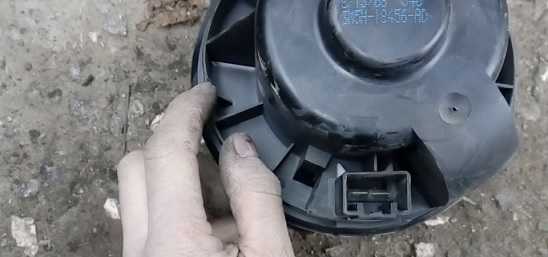

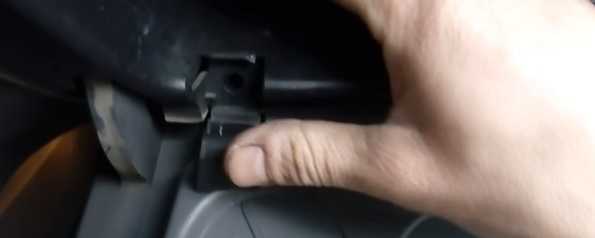

Нажимаем рукой на это место (показано уже на снятом моторе отопителя):

Поворачиваем его против часовой стрелки. Снова переходим на пассажирского место, руками берёмся за крыльчатку мотора и вытаскиваем его наружу. В нашем случае электродвигатель заклинил и совсем перестал крутится, необходимо провести основательный ремонт. Часто при небольших проблемах его можно просто почистить и смазать и он заработает как и прежде. Сборку проводим в обратной последовательности.

Видео замена мотора отопителя в Форд Фокус 2:

Резервное видео как снять и заменить моторчик отопителя в Ford Focus 2:

Прочитано раз: 390; За сегодня: 6

remontautohelp.ru

Как снять печку Форд Фокус 2

Отопитель снимаем для его ремонта или замены, а также для снятия радиатора отопителя и испарителя системы кондиционирования.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Перед началом работы необходимо разрядить систему кондиционирования. Система кондиционирования должна разряжаться или заряжаться хладагентом на специализированных сервисах по обслуживанию систем кондиционирования.

Если система кондиционирования разгерметизирована в результате появления в ее деталях сквозной коррозии или механических повреждений, в этом случае разряжать систему нет необходимости.

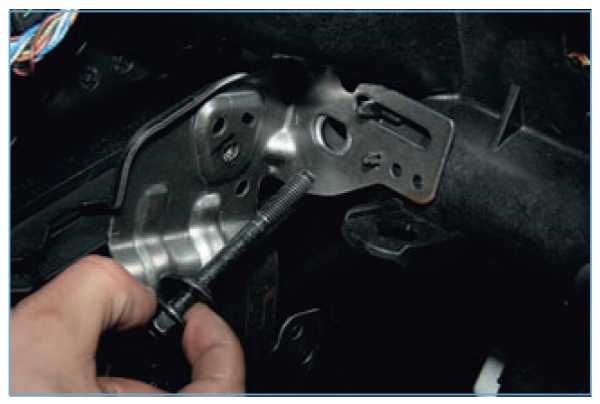

При снятии каркаса отворачиваем по одному длинному болту крепления правого и левого кронштейнов каркаса к поперечной трубе каркаса панели приборов (см. «11.12. Ford Focus II. Снятие каркаса панели приборов»).

Эти же болты одновременно крепят нижнюю часть отопителя к поперечной трубе.

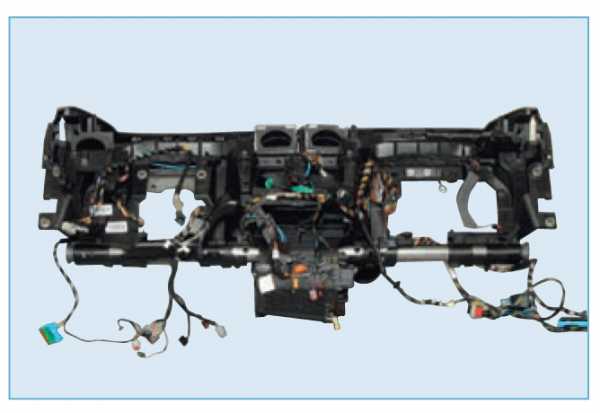

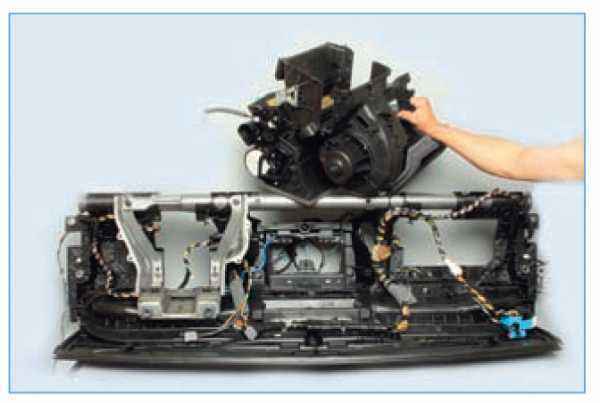

Снятый каркас панели приборов в сборе с отопителем

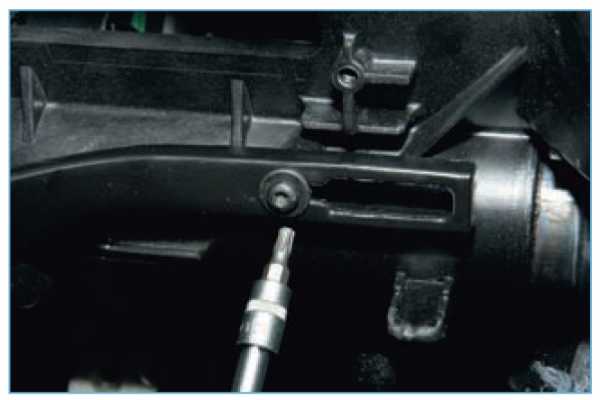

Ключом Torx T-25 отворачиваем саморез крепления правого воздуховода к поперечной трубе каркаса панели приборов.

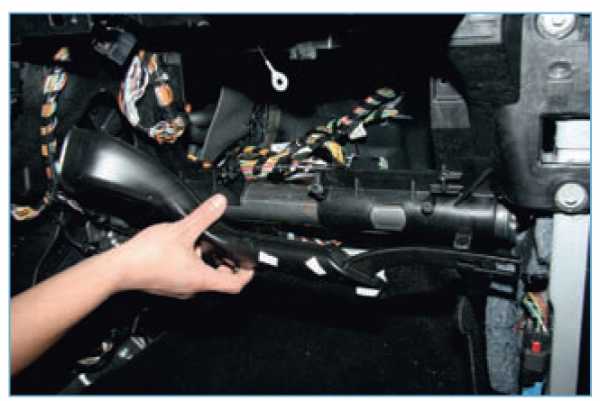

Выводим воздуховод из отверстия в корпусе отопителя и снимаем воздуховод.

Аналогично снимаем левый воздуховод.

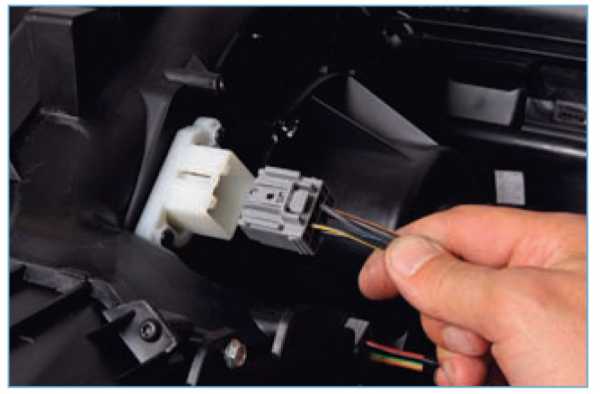

…и отсоединяем колодку жгута проводов от регулятора скорости вращения электродвигателя вентилятора отопителя.

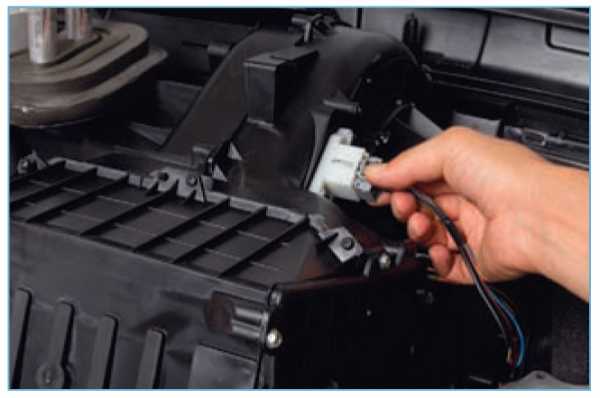

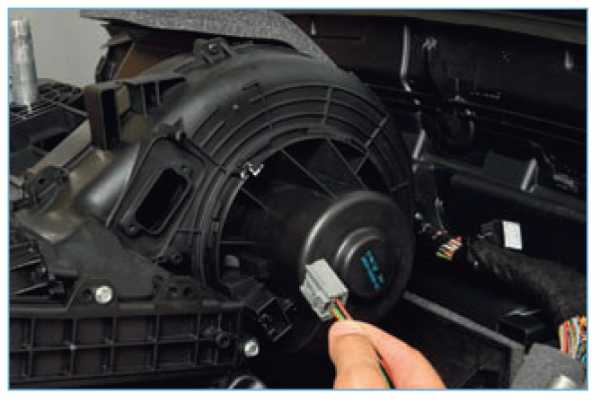

Нажав на фиксатор, отсоединяем колодку жгута проводов от вентилятора отопителя.

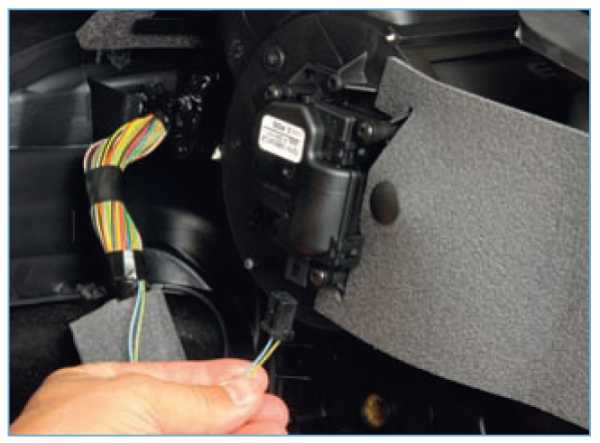

Нажав на фиксатор, отсоединяем колодку жгута проводов от электропривода заслонки включения режима рециркуляции воздуха.

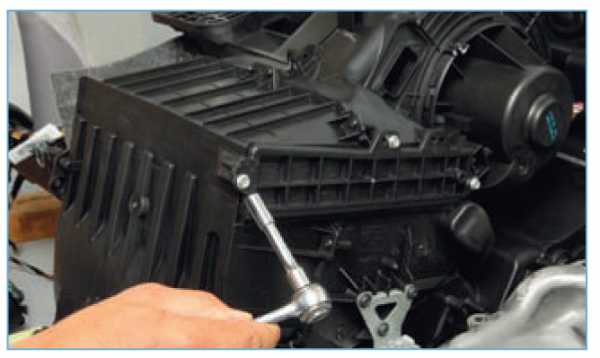

Головкой «на 7» отворачиваем три самореза крепления крышки фильтра системы отопления, вентиляции и кондиционирования…

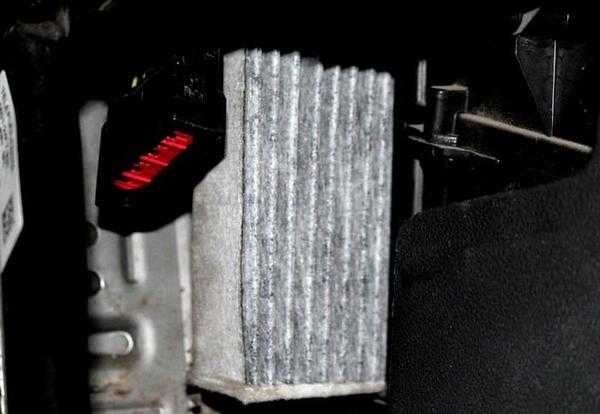

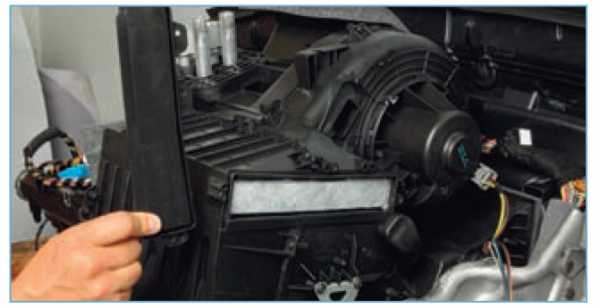

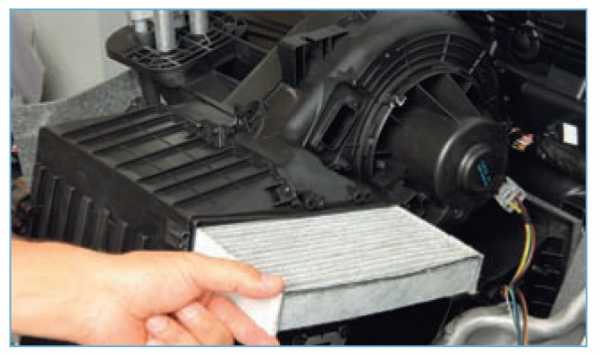

…и вынимаем фильтр из корпуса отопителя.

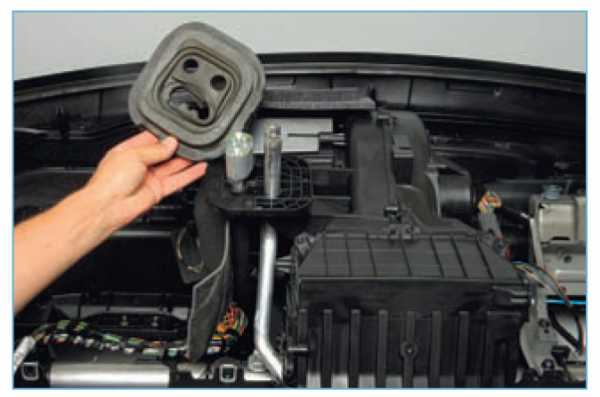

Сдвигаем с опорного фланца трубок испарителя и радиатора отопителя резиновый уплотнитель…

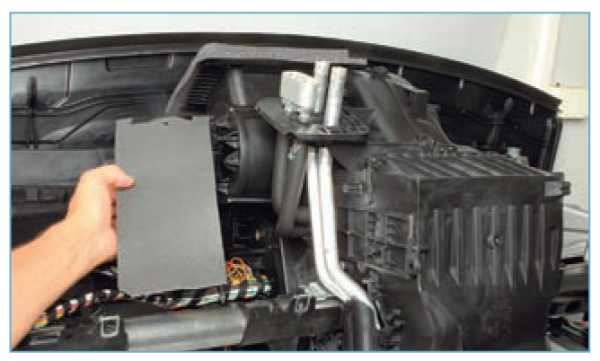

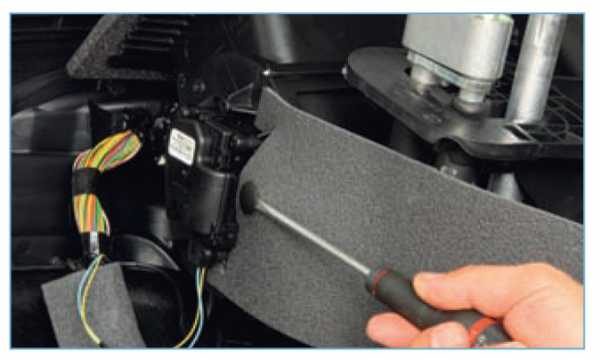

Отверткой поддеваем и извлекаем пистон крепления поролона.

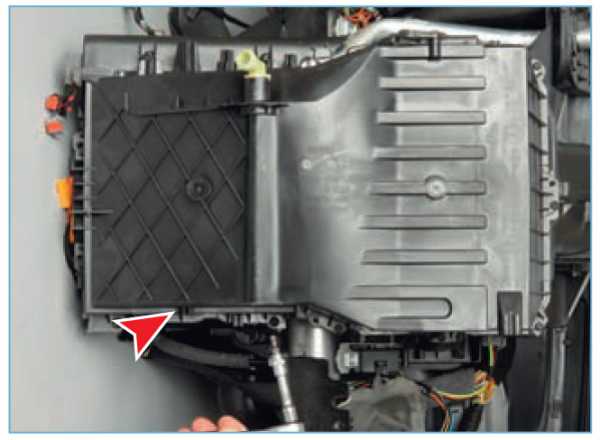

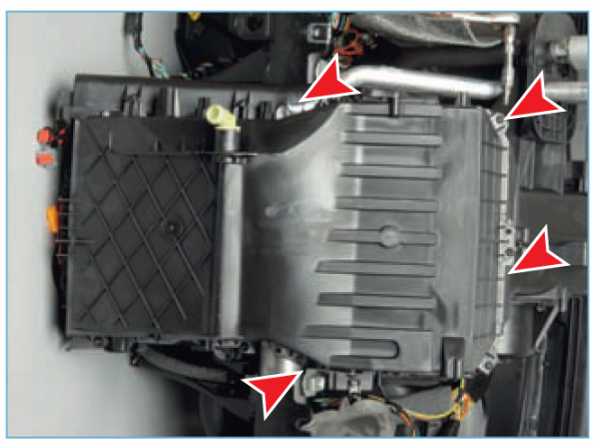

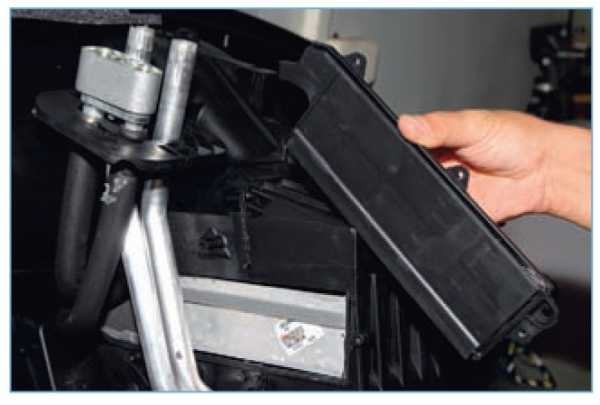

Ключом Torx T-25 отворачиваем три самореза крепления крышки испарителя…

Ключом Torx T-27 отворачиваем два самореза крепления кожуха радиатора отопителя к крышке испарителя и радиатора.

…и два самореза крепления крышки к корпусу отопителя.

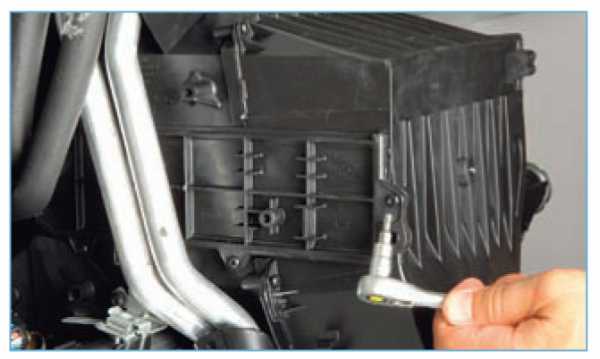

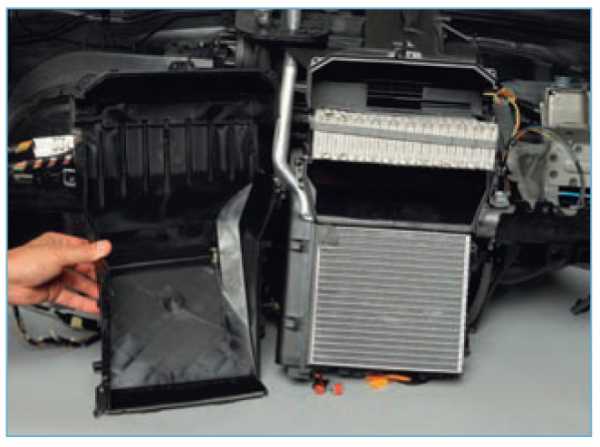

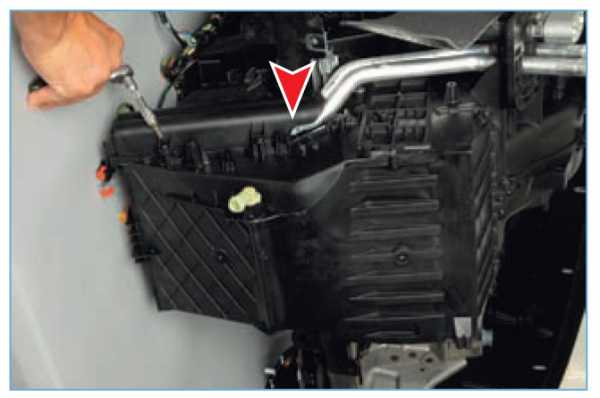

Ключом Torx T-20 отворачиваем пять саморезов крепления крышки к корпусу отопителя…

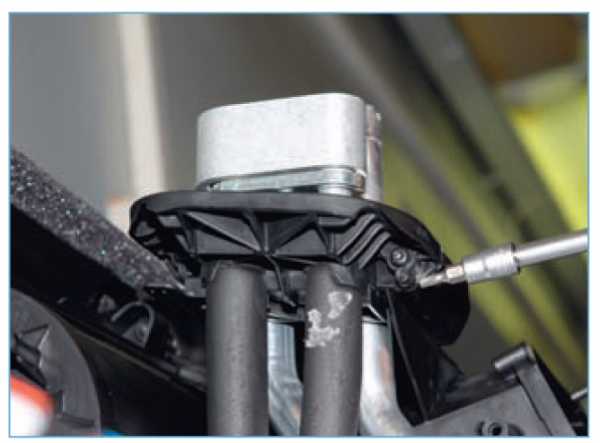

Ключом Torx T-25 отворачиваем два самореза, соединяющие две части опорного фланца…

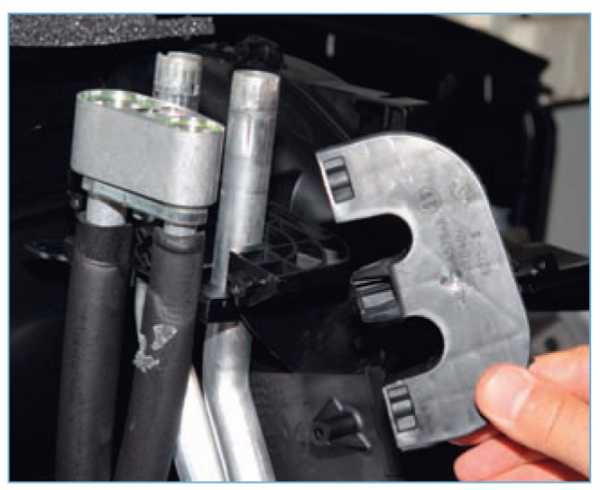

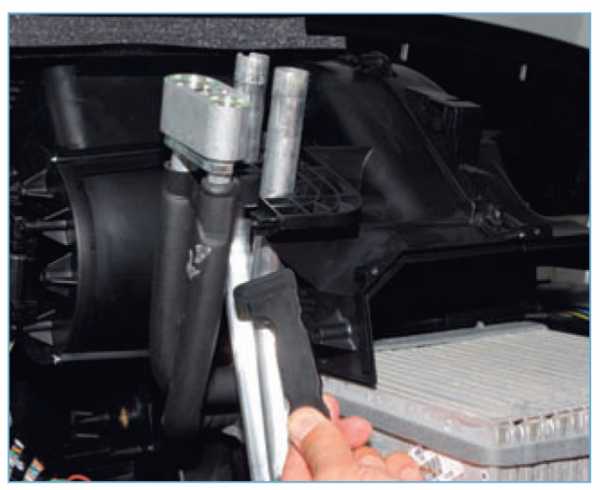

Вынимаем распорный вкладыш шлангов испарителя и трубок радиатора отопителя.

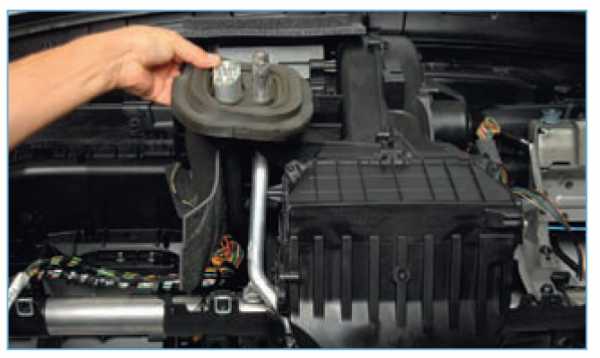

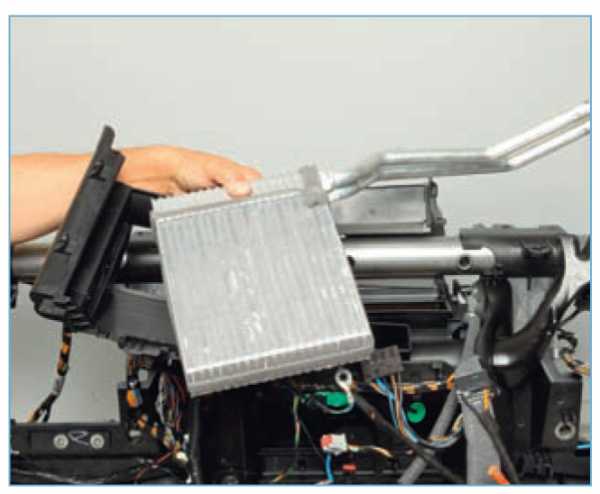

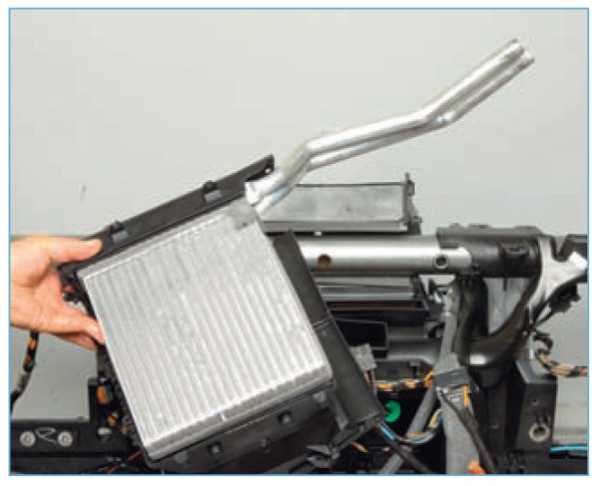

Развернув испаритель с трубками, как показано на фото, снимаем его.

Если радиатор отопителя снимать не требуется, в этом случае устанавливаем испаритель системы кондиционирования в обратной последовательности.

Заливаем необходимое количество охлаждающей жидкости в систему охлаждения двигателя и заряжаем систему кондиционирования на специализированном сервисе по обслуживанию систем кондиционирования.

Если требуется снять радиатор отопителя и корпус отопителя, то после снятия испарителя выполняем следующие операции.

Ключом Torx T-27 отворачиваем два самореза крепления кожуха радиатора к корпусу отопителя…

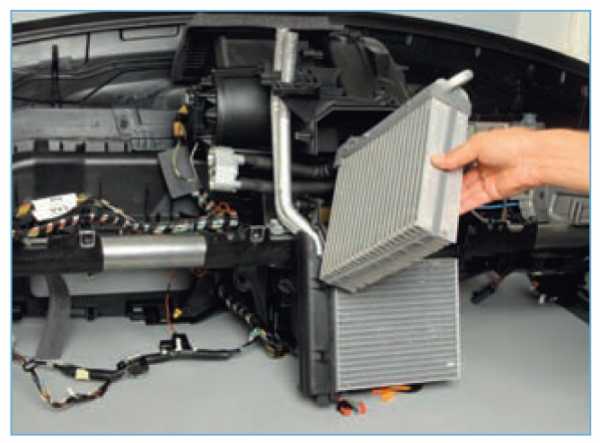

…и снимаем кожух вместе с радиатором.

Вынимаем радиатор отопителя из кожуха.

Если корпус отопителя снимать не требуется, в этом случае устанавливаем радиатор отопителя и испаритель системы кондиционирования в обратной последовательности.

Заливаем необходимое количество охлаждающей жидкости в систему охлаждения двигателя и заряжаем систему кондиционирования на специализированном сервисе по обслуживанию систем кондиционирования.

Если требуется снять корпус отопителя, то после снятия радиатора выполняем следующие операции.

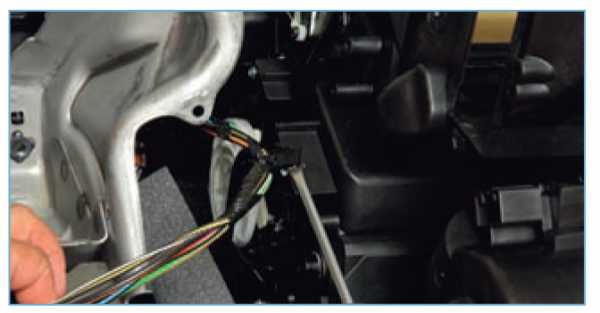

Отверткой разжимаем держатель жгута проводов…

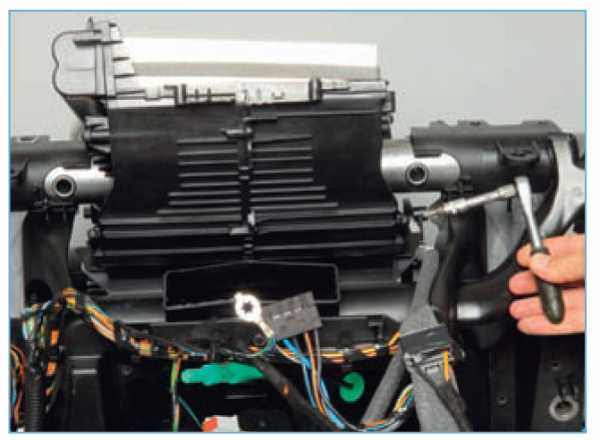

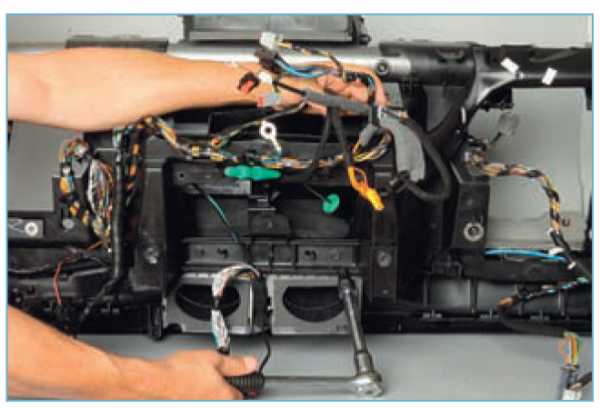

Головкой «на 10» отворачиваем два самореза верхнего крепления корпуса отопителя к каркасу панели приборов…

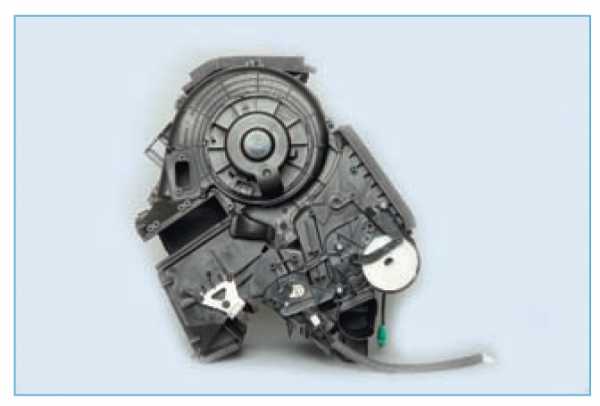

Корпус отопителя в сборе с вентилятором

Устанавливаем отопитель в обратной последовательности.

Посмотрите интересное видео по этой теме

eurasia-avto.ru

Замена моторчика печки Форд Фокус 2

Снятие моторчика на FF2 занятие не столько трудоемкое, сколько сопряжено с работой на ощупь.

Откручиваем 7 саморезов и снимаем бардачок.

Потянув в сторону, снимаем амортизатор крышки бардачка

Тянем на себя и снимаем крышку полностью

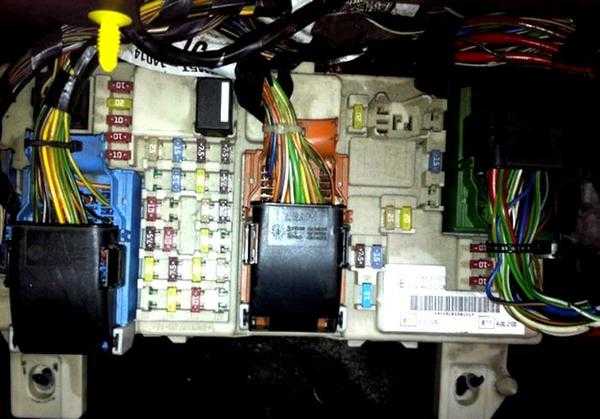

Снимаем крышку блока предохранителей

Снимаем блок предохранителей

Опускаем блок предохранителей как можно ниже, насколькопозволяет проводка

Отключаем разъем с заслонки рециркуляции воздуха

Снимаем клипсу и отклеиваем изоляцию

Заслонка крепится к корпусу тремя саморезами

Для наглядности, место расположения саморезов при снятой торпедке

Откручиваем 3 самореза крепления заслонки

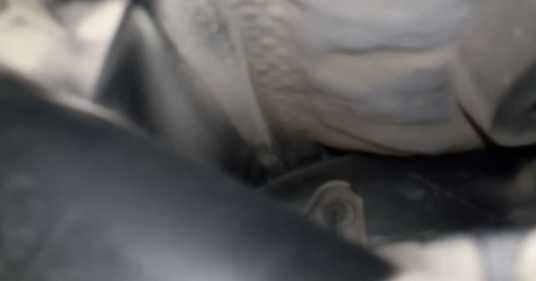

Третий сзади увидеть нельзя (показан стрелкой). Откручиваем на ощупь

Снимаем и отводим в сторону заслонку. Удаляем старую смазку

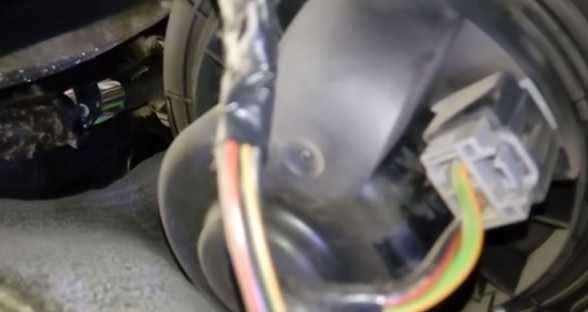

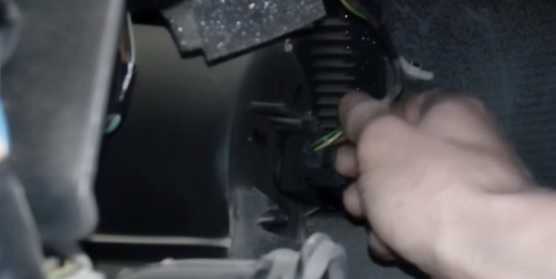

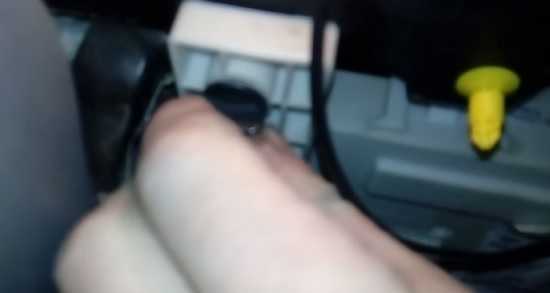

Со стороны водителя отсоединяем разьём от моторчика вентилятора (2 провода)

Так же, со стороны водителя нащупываем фиксатор и, нажав на него к центру корпуса вентилятора, поворачиваем корпус против часовой стрелки.

Никаких лишних усилий здесь прилагать не следует. Отщелкивается и поворачивается все усилием одной руки.

Заслонку опускаем вниз, а мотор уводим в правый верхний угол

Возвращаем на место заслонку и опускаем моторчик вниз, через окно блока предохранителей

Собирается все в обратной последовательности.

При сборке, нанесите свежую смазку на заслонку рециркуляции.

Посмотрите интересное видео по этой теме

eurasia-avto.ru

Ford Focus 2 Радиатор печки отопителя, корпус отопителя, испаритель кондиционера снятие замена снять замена ремонт Форд Фокус 2

Ford Focus 2 > Ремонт автомобиля > Система отопления, вентиляции и кондиционирования > Снятие испарителя, радиатора отопителя и корпуса отопителя

Отопитель Форд Фокус 2 снимаем для его ремонта или замены, а также для снятия радиатора отопителя и испарителя системы кондиционирования.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Перед началом работы необходимо разрядить систему кондиционирования. Система кондиционирования Форд Фокус 2 должна разряжаться или заряжаться хладагентом на специализированных сервисах по обслуживанию систем кондиционирования.

Если система кондиционирования разгерметизирована в результате появления в ее деталях сквозной коррозии или механических повреждений, в этом случае разряжать систему нет необходимости.

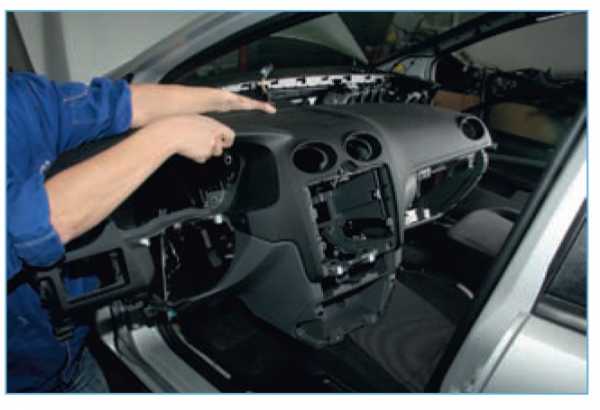

Снимаем панель приборов (см. «Снятие панели приборов Форд Фокус 2»).

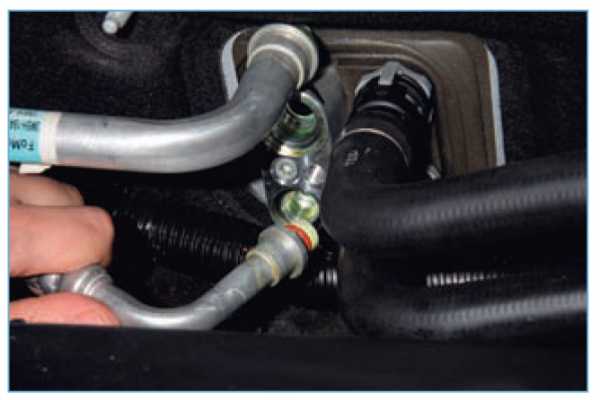

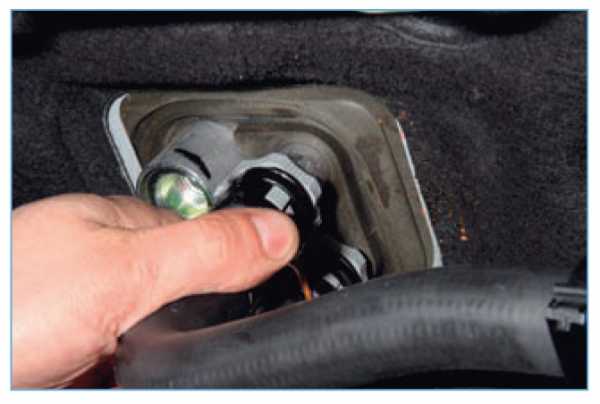

Отсоединяем две трубки системы кондиционирования от фланца испарителя (см. «Снятие каркаса панели приборов Форд Фокус 2»).

Снимаем шланги отопителя с патрубков (см. «Снятие каркаса панели приборов Форд Фокус 2»).

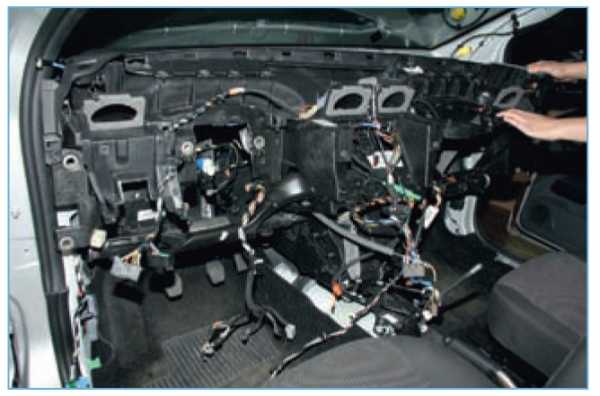

Снимаем каркас панели приборов (см. «Снятие каркаса панели приборов Форд Фокус 2»).

При снятии каркаса отворачиваем по одному длинному болту крепления правого и левого кронштейнов каркаса к поперечной трубе каркаса панели приборов (см. «Снятие каркаса панели приборов Форд Фокус 2»).

Эти же болты одновременно крепят нижнюю часть отопителя к поперечной трубе.

Снятый каркас панели приборов в сборе с отопителем

Ключом Torx T-25 отворачиваем саморез крепления правого воздуховода к поперечной трубе каркаса панели приборов.

Выводим воздуховод из отверстия в корпусе отопителя и снимаем воздуховод.

Аналогично снимаем левый воздуховод.

Нажимаем на фиксатор…

…и отсоединяем колодку жгута проводов от регулятора скорости вращения электродвигателя вентилятора отопителя.

Нажав на фиксатор, отсоединяем колодку жгута проводов от вентилятора отопителя.

Нажав на фиксатор, отсоединяем колодку жгута проводов от электропривода заслонки включения режима рециркуляции воздуха.

Головкой «на 7» отворачиваем три самореза крепления крышки фильтра системы отопления, вентиляции и кондиционирования…

…снимаем крышку…

…и вынимаем фильтр из корпуса отопителя.

Сдвигаем с опорного фланца трубок испарителя и радиатора отопителя резиновый уплотнитель…

…и снимаем его.

Отверткой поддеваем и извлекаем пистон крепления поролона.

Снимаем поролон.

Ключом Torx T-25 отворачиваем три самореза крепления крышки испарителя…

…и снимаем ее.

Ключом Torx T-27 отворачиваем два самореза крепления кожуха радиатора отопителя к крышке испарителя и радиатора…

…и два самореза крепления крышки к корпусу отопителя.

Ключом Torx T-20 отворачиваем пять саморезов крепления крышки к корпусу отопителя…

…и снимаем крышку.

Ключом Torx T-25 отворачиваем два самореза, соединяющие две части опорного фланца…

…и разъединяем их.

Вынимаем распорный вкладыш шлангов испарителя и трубок радиатора отопителя.

Развернув испаритель с трубками, как показано на фото, снимаем его.

Если радиатор отопителя снимать не требуется, в этом случае устанавливаем испаритель системы кондиционирования в обратной последовательности.
Заливаем необходимое количество охлаждающей жидкости в систему охлаждения двигателя и заряжаем систему кондиционирования на специализированном сервисе по обслуживанию систем кондиционирования.
Если требуется снять радиатор отопителя и корпус отопителя, то после снятия испарителя выполняем следующие операции.

Ключом Torx T-27 отворачиваем два самореза крепления кожуха радиатора к корпусу отопителя…

…и снимаем кожух вместе с радиатором.

Вынимаем радиатор отопителя из кожуха.

Если корпус отопителя снимать не требуется, в этом случае устанавливаем радиатор отопителя и испаритель системы кондиционирования в обратной последовательности.
Заливаем необходимое количество охлаждающей жидкости в систему охлаждения двигателя и заряжаем систему кондиционирования на специализированном сервисе по обслуживанию систем кондиционирования.
Если требуется снять корпус отопителя, то после снятия радиатора выполняем следующие операции.

Отверткой разжимаем держатель жгута проводов…

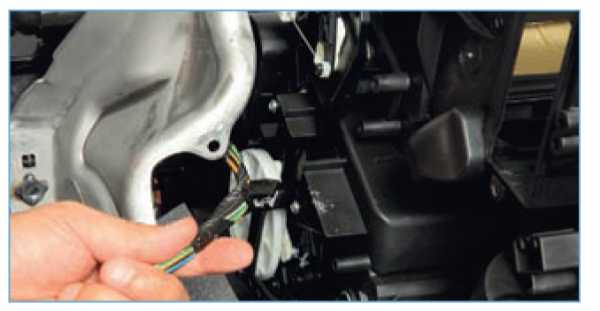

…и снимаем его с ребра отопителя.

Головкой «на 10» отворачиваем два самореза верхнего крепления корпуса отопителя к каркасу панели приборов…

…и снимаем его.

Корпус отопителя Форд Фокус 2 в сборе с вентилятором

Устанавливаем отопитель в обратной последовательности.

Снятие испарителя, радиатора отопителя и корпуса отопителя Ford Focus 2

Первоисточник контента — WiKi сайта журнала «За Рулём»

ford-focus-2.dv13.ru

Форд Фокус 2 ремонт печки

Если ваша печка перестала работать или стала работать хуже, то стоит задуматься о её ремонте. Для мелкого ремонта отопителя своими руками на автомобиле Форд Фокус 2 нужно совсем немного времени и сил. А если речь идёт о серьёзном ремонте или замене всего агрегата в сборе, то здесь стоит несколько раз подумать, почитать о том, как это делается, и оценить свои силы и возможности. Процесс этот очень сложный и трудоёмкий, и без определённой подготовки его не завершить.

Так как для снятия печки на Форд Фокус 2 нам придётся разобрать и убрать всю переднюю панель автомобиля.

Разборка торпеды

Если вы всё-таки решили достать отопитель своими руками, есть маленькая задача, с которой вам не справиться самостоятельно и нужно прибегнуть к помощи специалистов со специальным оборудованием. Если ваш автомобиль оборудован системой кондиционирования воздуха, то нужно разрядить систему. Сделать это можно в специальном сервисе, который по окончании работы вам и зарядит систему обратно.

Для снятия торпеды нам потребуется:

  1. Отключить питание автомобиля (скинуть клеммы с аккумулятора).
  2. Снимаем приборную панель.
  3. Затем облицовку туннеля.
  4. Достаём заглушку на правой облицовке.
  5. Убираем левую облицовку.
  6. Выкручиваем винт крепежа нижней накладки.
  7. Отгибаем нижнюю накладку.
  8. Откидываем вывод от диагностического разъёма.
  9. Отсоединяем зажим от выключателя освещения.
  10. Отжимаем облицовку от левой стойки и вынимаем её.
  11. Достаём облицовку правой передней стойки.
  12. Убираем облицовку центральной консоли.
  13. Отворачиваем четыре винта, отсоединяем клеммы, штекеры антенны и снимаем аудиосистему.
  14. После этого снимаем воздуховод.
  15. После него — второй центральный воздуховод с дефлектором.
  16. Убираем боковину.
  17. Затем бардачок.
  18. После него — оба воздуховода.
  19. Убираем блок управления печкой и кондиционером.
  20. Отсоединяем клеммы от приборки и вынимаем её.
  21. Удаляем аварийку из приборки.
  22. Разъединяем зажимы от выключателя аварийки.
  23. Удаляем крышку с розетки.
  24. Разъединяем клемму от рассеивателя.
  25. Вынимаем его, отключаем от него вывод подсветки.
  26. Откручиваем крепление кронштейна подушки безопасности к каркасу консоли, затем разъединяем клеммы от пассажирской подушки.
  27. Отворачиваем саморезы, крепящие приборку к каркасу слева.
  28. Справа раскручиваем крепёж консоли к каркасу.
  29. Под бардачком вывинчиваем саморезы.
  30. За центральным дефлектором откручиваем саморезы, которые находятся за аудиосистемой.
  31. Достаём всю панель из авто.

Кредит 4,5% и рассрочка 0%

Вот мы и добрались до отопителя в сборе с радиатором и испарителем, отсоединим и его:

  1. Сольём охлаждающую жидкость с термосистемы автомобиля.
  2. Разъединяем патрубки от фланца.
  3. Затем шланги от отопителя.
  4. Открутим крепления нижней части печки.
  5. Раскручиваем крепёж правого воздуховода к поперечине.
  6. Достаём воздуховоды из корпуса отопителя.
  7. Разъединяем зажимы проводов от реле регулятора скорости.
  8. После этого — от вентилятора.
  9. После чего — от привода заслонки.
  10. Раскручиваем крышку фильтра и вынимаем её.
  11. Убираем резиновый уплотнитель.
  12. После этого удаляем поролон.
  13. Отворачиваем крепёж крышки испарителя и снимаем её.
  14. Откручиваем крепление кожуха радиатора к крышке и крепления её к корпусу.
  15. Раскручиваем крепёж крышки к корпусу и снимаем её.
  16. Разъединяем две части опорного фланца.
  17. Снимем испаритель.
  18. Отворачиваем крепление кожуха радиатора к корпусу отопителя и снимаем всё вместе.
  19. Отсоединениям провода с отопителя.
  20. Развинчиваем верхний крепёж печки к консоли и снимаем его.

После всех приведённых выше операций мы получаем разобранную приборку и отопитель авто.

Для сборки печки Форд Фокус 2 нужно всё собрать в обратной последовательности, залить охлаждающую жидкость, убрать из гидросистемы охлаждения воздух. Заправить систему кондиционирования воздуха в специализированном сервисе охлаждающей жидкостью и наслаждаться работой системы в исправном состоянии.

При проведении таких сложных манипуляций с вашим автомобилем можно добавить шумоизоляции, подсветок и другого дополнительного оборудования. Чтобы все старания по съёму панели радовали глаз.

Посмотрите интересное видео по этой теме

eurasia-avto.ru

Как поменять радиатор печки на Ford Focus, не снимая торпеды



Как поменять радиатор печки на Ford Focus, не снимая торпеды


Подробности


Категория: Focus

Описываю как поменять радиатор печки не снимая торпеды!

Снимаем центральную консоль, снимаем воздуховоды которые идут к ногам задних пассажиров.

Снимаем нижнюю центральную секции отделки лицевой панели (полукруглый пластик).

Внимание! При снятии этой панели не сломайте защелку в середине (по бокам болты).

Это самое легкое, что предстоит сделать! Далее открутите 6 болтови снимите металлические уголки. Останется торчать два металлических ребра торпеды они создадут небольшие трудности. Нижняя секция корпуса отопителя состоит из двух частей, снимаем их. Она держитсяна нескольких саморезах и на пластиковых защелках, они разлетаются на ура.У меня отлетели все! Еще там сзади есть два маленьких металлических зажима, но они легко снимаются. Для удобства снимите бардачок и выньте воздуховоды с двух сторон. Затем снимите корпус отопителя, вмести с ним появится сам радиатор. Сразу предупреждаю, что вытащить будет не просто! Лично я тогнул металлические ребра торпеды и аккуратно вытащил вправо. Потом открываем капот и орудуем там! Я пробовал снять зажимы шлангов у радиатора,не смог(на эстакаде тоже не смог), снизу мешает труба а с верху просто мало места. Я снял аккумулятор с поддономи корпус воздушного фильтра. Шланг который идет от термостатак печке соединен пластиковой трубкой а второй целиковый. Я взял кусок электрода, согнул его пополам, чтобы получился зажим. Пережал ими шланги, а чтобы они не разжимались одел на них шайбы. Значит первый шланг рассоединяем где пластиковый соединитель а второй пережимаем и тупо разрезаем. Потом его соединим любой трубкой, не забудьте купить пару хомутов. Вытаскиваем корпус с радиатором вмести со шлангами. Вытащив его в местесо шлангами, удобнее будет снимать и одевать шланги. Ну воти все, дальше по обратной схеме!

autosam.su

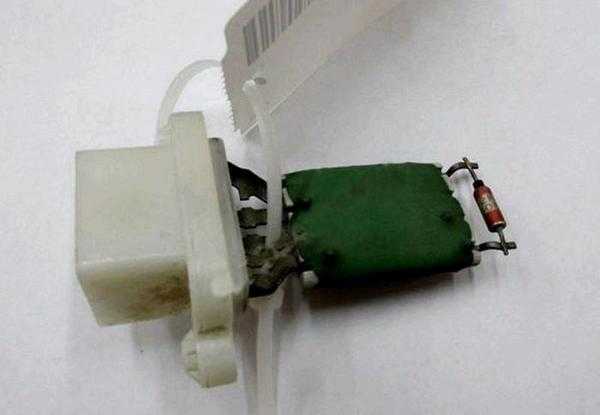

Замена Реостата Печки Форд Фокус 2 ~ VESKO-TRANS.RU

Как поменять резистор и предохранитель печки на автомобиле Форд Фокус 2

Не остаться без отопителя в прохладную погоду — это то, о чём стоит пошевелить мозгами в тёплое время года. Производим замену сцепления форд фокус 2 в замена сцепления ford focus 2. Первичного. Замена контактной группы замка зажигания форд фокус 2. Появилась ошибка «уменьшен разгон, как снять и разобрать панель приборов форд фокус 2 . Очень разумным будет проверить работу до пришествия прохладного времени года, чтоб по теплу разобраться с дефектами печки. И в холода выехать с исправным отопителем. Есть ряд изъянов, которые можно поправить своими руками, не прибегая к помощи профессионалов и специального оборудования. В нашей компании вы можете купить стойки стабилизатора для форд фокус 2 (ford focus 1,2,3). Ремень грм на форд фокус 2 (1.6) К таким неисправностям относится выход из строя терморезистора.

Диагностика

Выявить эту неработоспособность до боли просто: при выходе из строя резистора отопитель работает лишь на четвёртом (прямом) положении. Вы искали форд фокус 2 замена мотора печки? Посмотрите подробное видео и почитайте полезную информацию по этой теме здесь!. Если же он не работает ни на одном из положений, то это, вероятнее всего, из-за выхода из строя электропредохранителя либо переключателя скорости вращения электродвигателя. Замена тормозных колодок форд фокус 2 + фото и. В отдельных случаях из строя выходит реле.

Ремонт

Начнём с самого обычного и пойдём к сложному.
Подмена термопредохранителя — обычное действие, которое должен уметь делать автовладелец. Главное — знать, где находится блок предохранителей, на каком месте размещен подходящий для вас и какой его ампераж. Передние колодки на форд фокус 2 меняем передние тормозные. Причины и признаки поломки сцепления форд фокус 2. Замена диска и корзины сцепления, замена выжимного подшипника. Замена масла акпп форд фокус 2 Эти сведения можно выяснить из книжки по обслуживанию автомобиля (схема блока предохранителей). В нашем случае это F-10 на 30 A. разборка передней двери форд фокус 2 рестайлинг как поменять салонный фильтр. Достать его можно, открыв блок термопредохранителей в районе бардачка, с помощью пассатижей либо круглогубцев. Достаём, меняем на новый и закрываем блок электропредохранителей. Если отопитель всё равно не подаёт признаков жизни, стоит испытать поменять реле. Замена рулевой рейки форд фокус 2 2008-2011. Тема щеток стеклоочистителя для форд фокус 2 для установки на форд фокус 2 какие щетки. Так же достать и поменять на новое.

Читайте так же

Форд Фокус 2 замена реостата печки.

Наберитесь терпения и дерзайте.Самое главное спокойствие друзья мои)

Замена теплопредохранителя печки форд фокус 2

Замена теплопредохранителя печки форд фокус 2.

Читайте так же

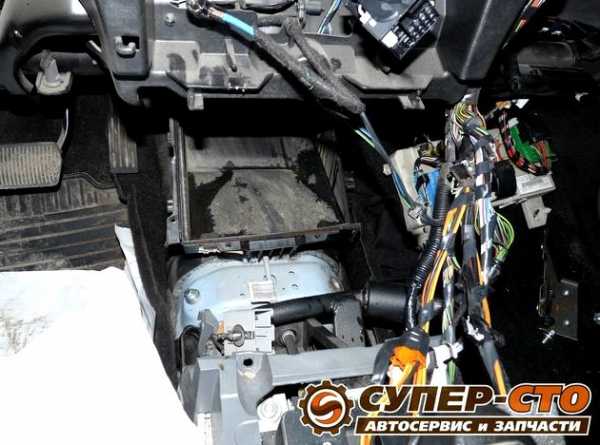

Если неисправность проявляется в неработающей печке на всех положениях, не считая последнего, то это реостат. Может всё обойтись подменой термопредохранителя на электрорезисторе. Самое сложное во всём этом ремонте — это достать терморезистор. ремонт рулевой рейки авто ford focus как проверить подвеску форд фокус 2 фокус 2. замена масла в акпп форд фокус 2 акпп 4f27. Настолько ли хорош ford focus 2 рестайлинг? Размещается он под торпедой со стороны водителя.

  1. Для начала обесточим автомобиль (скинув клеммы с аккума).
  2. Потом нам необходимо открутить педаль акселератора.
  3. Под торпедой сверху, в районе педали акселератора, необходимо отсоединить жгут проводов, подходящих к колодке блока сопротивления печки автомобиля Форд Фокус 2.
  4. Дальше, вывернуть два винта крепления сопротивления к отопителю (лучше использовать Г-образный ключ).
  5. Достаём терморезистор, нам необходимо проверить электропредохранитель на реостате (он находится на обратной стороне от колодки).
  6. Методов проверки может быть много, но разглядим самый обычной (на наш взор). Возьмём новый термопредохранитель (подходят TZ D-225 16A либо TZ D-210 16A) и прикрепим его к резистору на место старенького (метод крепление может быть хоть каким, единственное, что не допускается, это пайка без отвода тепла от электропредохранителя).
  7. Присоединим терморезистор к колодке и, не собирая всего назад, проверим его на каждом положении.
  8. Если всё работает, то собираем всё в оборотной последовательности (попутно сменим салонный фильтр). Передние колодки на форд фокус 2 запчасти форд, фокус 2, фокус 3, fusion-fiesta, mondeo, s. 4-литровый бензиновый двигатель, устанавливаемый на шевроле лачетти, являясь мотором ): ранее ездил ниве, а 2013. Выход из строя электрорезистора может быть следствием забитого фильтра, а при снятой педали акселератора поменять его намного проще.

Проделав такие нехитрые манипуляции, мы можем услаждаться тихим шуршанием печки на всех оборотах электродвигателя отопителя. Сервисы берут за такую подмену немаленькие суммы, а после всего проделанного можно с уверенностью сказать, что всё это не очень трудно и под силу хоть какому автовладельцу.

Наилучшие цены и условия на покупку новых авто

Источник

Читайте так же

vesko-trans.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
