Снятие и установка педали сцепления Ford focus 2 и 2 рестайлинг

Подробности
Родительская категория: Устройство и ремонт автомобиля Ford Focus
Категория: Сцепление Ford focus 2

Педаль сцепления снимают для замены при появлении скрипа, заедания или увеличенном люфте, а также при повреждении возвратной пружины.
Вам потребуются: торцовая головка «на 13», раздвижные пассатижи, отвертка с плоским лезвием.

Примечание
Для наглядности работа показана при снятых панели приборов и кронштейне рулевой колонки.

1. Снимите с кронштейна педали выключатель системы круиз-контроля (см. «Замена выключателей круиз-контроля»).

Примечание
Поскольку педаль сцепления снимают для замены, придется переставлять переключатель круиз-контроля на новую педаль. Для удобства работы лучше снять его непосредственно на автомобиле.

2. Отсоедините от кронштейна педали держатель жгута проводов и отведите жгут в сторону.

3. Утопите отверткой в пазы педали два фиксатора (второй фиксатор расположен с противоположной стороны педали и на фото не виден) вилки толкателя главного цилиндра привода выключения сцепления.

4. Захватив раздвижными пассатижами фланец главного цилиндра привода выключения сцепления, поверните цилиндр против часовой стрелки примерно на 60° до момента совпадения выступов на его фланце с вырезами в отверстии кронштейна педали.

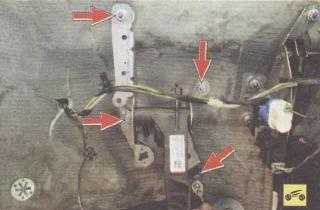

5. Отверните четыре гайки крепления кронштейна педали сцепления к щиту передка…

6. …и снимите педаль.

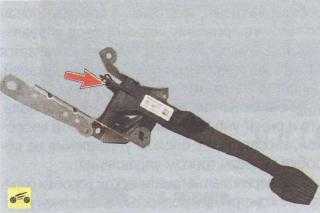

7. Для замены оттяжной пружины педали отцепите ее отогнутые концы от рычага педали и кронштейна.

8. Установите детали в порядке, обратном снятию.

autosecret.net

Снятие и установка педали сцепления

  1. Руководства по ремонту
  2. Ford Focus 2 2005-2008
  3. Снятие и установка педали сцепления

Педаль сцепления снимают для замены при появлении скрипа, заедания или увеличенном люфте, а также при повреждении возвратной пружины.

Вам потребуются: торцовая головка «на 13», раздвижные пассатижи, отвертка с плоским лезвием.

Примечание

Для наглядности работа показана при снятых панели приборов и кронштейне рулевой колонки.

1. Снимите с кронштейна педали выключатель системы круиз-контроля (см. «Замена выключателей круиз-контроля»).

Примечание

Поскольку педаль сцепления снимают для замены, придется переставлять переключатель круиз-контроля на новую педаль. Для удобства работы лучше снять его непосредственно на автомобиле.

2. Отсоедините от кронштейна педали держатель жгута проводов и отведите жгут в сторону.

3. Утопите отверткой в пазы педали два фиксатора (второй фиксатор расположен с противоположной стороны педали и на фото не виден) вилки толкателя главного цилиндра привода выключения сцепления.

4. Захватив раздвижными пассатижами фланец главного цилиндра привода выключения сцепления, поверните цилиндр против часовой стрелки примерно на 60° до момента совпадения выступов на его фланце с вырезами в отверстии кронштейна педали.

5. Отверните четыре гайки крепления кронштейна педали сцепления к щиту передка…

6. …и снимите педаль.

7. Для замены оттяжной пружины педали отцепите ее отогнутые концы от рычага педали и кронштейна.

8. Установите детали в порядке, обратном снятию.

Скачать информацию со страницы

↓ Комментарии ↓




Раздел 1. Устройство автомобиля

Общие сведения об автомобиле
Паспортные данные
Ключи автомобиля
Органы управления
Отопление (кондиционирование) и вентиляция салона
Двери
Ремни безопасности
Сиденья
Регулировка положения рулевого колеса
Зеркала заднего вида
Освещение салона
Противосолнечные козырьки
Вещевые ящики салона
Капот
Управление коробкой передач
Багажник крыши

Раздел 2. Рекомендации по эксплуатации

Правила техники безопасности и рекомендации
Что нужно иметь в автомобиле
Обкатка автомобиля
Эксплуатация автомобиля в гарантийный период
Подготовка автомобиля к выезду
Заправка автомобиля бензином
Использование домкрата
Буксировка автомобиля

Раздел 3. Неисправности в пути

Двигатель не заводится
Неисправности системы впрыска топлива
Пропал холостой ход
Перебои в работе двигателя
Диагностика состояния двигателя по внешнему виду свечей зажигания
Автомобиль движется рывками
Автомобиль плохо разгоняется
Двигатель заглох во время движения
Упало давление масла
Перегрев двигателя
Аккумуляторная батарея не подзаряжается
Пуск двигателя от внешних источников тока
Неисправности электрооборудования
Появились посторонние стуки
Проблемы с тормозами
Прокол колеса

Раздел 4. Техническое обслуживание

Общие положения
Ежедневное обслуживание (ЕО)
Первое техническое обслуживание (ТО-1)
Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель

Особенности конструкции
Возможные неисправности двигателя, их причины и способы устранения
Полезные советы
Проверка компрессии в цилиндрах
Снятие и установка брызговика двигателя
Замена опор подвески силового агрегата
Установка поршня первого цилиндра в положение ВМТ такта сжатия
Снятие, установка и дефектовка маховика
Замена деталей уплотнения двигателя
Регулировка зазоров в приводе клапанов
Головка блока цилиндров
Снятие и установка двигателя
Система смазки
Система охлаждения
Система выпуска отработавших газов
Система питания двигателя
Система улавливания паров топлива

Раздел 6. Трансмиссия

Сцепление
Коробка передач
Приводы передних колес

Раздел 7. Ходовая часть

Передняя подвеска
Задняя подвеска

Раздел 8. Рулевое управление

Особенности конструкции
Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения
Рулевая колонка
Рулевые тяги
Рулевой механизм

Раздел 9. Тормозная система

Особенности устройства
Возможные неисправности тормозной системы, их причины и способы устранения
Прокачка гидропривода тормозной системы
Проверка положения педали тормоза
Главный тормозной цилиндр
Вакуумный усилитель тормозов
Замена шлангов и трубок гидропривода тормозов
Снятие и установка педали тормоза
Тормозные механизмы передних колес
Тормозные механизмы задних колес
Стояночный тормоз
Антиблокировочная система тормозов

Раздел 10. Электрооборудование

Особенности конструкции
Диагностика неисправностей бортового электрооборудования
Монтажные блоки
Аккумуляторная батарея
Генератор
Стартер
Выключатель (замок) зажигания
Система управления двигателем
Освещение, световая и звуковая сигнализация
Замена моторедуктора стеклоочистителя ветрового окна
Замена моторедуктора стеклоочистителя окна двери задка
Снятие и установка омывателя стекла ветрового окна
Замена моторедуктора стеклоподъемника передней двери
Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя
Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя
Снятие и установка электродвигателя отопителя
Замена дополнительного сопротивления электровентилятора отопителя
Электрообогрев стекла окна задка (двери задка)
Комбинация приборов
Выключатели панели приборов
Замена блока управления электростеклоподъемниками и электроприводом зеркал
Автомобильная аудиосистема
Замена датчиков и выключателей

Раздел 11. Кузов

Особенности конструкции
Возможные неисправности кузова, их причины и способы устранения
Снятие и установка облицовки радиатора
Снятие и установка брызговиков колес и подкрылков
Снятие и установка бамперов
Снятие и установка переднего крыла
Снятие и установка каркаса моторного отсека и бруса переднего бампера
Снятие и установка решетки короба воздухопритока и водоотводящего щитка
Капот
Боковые двери
Дверь задка автомобилей с кузовом хэтчбек
Крышка люка наливной трубы топливного бака
Сиденья
Снятие и установка облицовки тоннеля пола
Система пассивной безопасности (SRS)
Зеркала заднего вида
Панель приборов
Отопитель и кондиционер
Арматура салона
Снятие и установка облицовок салона
Снятие и установка облицовок багажника
Стеклоочиститель ветрового окна
Стеклоочиститель окна двери задка
Замена неподвижного остекления кузова
Снятие и установка полки крепления аккумуляторной батареи
Уход за кузовом

Раздел 12. Колеса и шины

Технические характеристики
Маркировка колесных дисков
Маркировка шин
Замена колес
Колесные гайки
Обкатка шин
Хранение шин
Балансировка колес
Цепи противоскольжения
Запасное колесо
Проверка давления в шинах
Проверка протектора шин
Проверка вентиля
Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей

Моторное масло
Пластичные смазки
Охлаждающие жидкости
Тормозная жидкость
Топливный фильтр тонкой очистки
Воздушный фильтр
Масляный фильтр системы смазки двигателя
Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля

Как подготовить автомобиль к зиме
Рекомендации по пуску двигателя в сильный мороз
Что полезно купить к зиме
Полезные зимние советы

Раздел 16. Подготовка к техосмотру

Рекомендации
Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств
Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику

Техника безопасности при проведении ремонтных работ
Инструменты
Перед началом работы
Восстановление резьбовых соединений
Советы по кузовному ремонту

Приложения

Приложение 1. Моменты затяжки резьбовых соединений, Н·м
Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал
Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя
Приложение 4. Давление воздуха в холодных шинах
Приложение 5. Заправочные объемы, л

Схемы электрооборудования

Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла
Схема 2.Соединения системы заряда аккумуляторной батареи
Схема 3. Соединения системы гидропривода тормозной системы
Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха
Схема 5. Соединения системы пуска двигателя
Схема 6а. Соединения системы контроля скорости
Схема 6б. Соединения системы контроля скорости
Схема 7а. Соединения системы управления двигателем
Схема 7б. Соединения системы управления двигателем
Схема 7в. Соединения системы управления двигателем
Схема 7г. Соединения системы управления двигателем
Схема 7д. Соединения системы управления двигателем
Схема 7е. Соединения системы управления двигателем
Схема 7ж. Соединения системы управления двигателем
Схема 8а. Соединения системы кондиционирования воздуха
Схема 8б. Соединения системы кондиционирования воздуха
Схема 9. Соединения системы усилителя рулевого управления
Схема 10а. Соединения антиблокировочной системы тормозов (АБС)
Схема 10б. Соединения антиблокировочной системы тормозов (АБС)
Схема 11. Соединения системы динамической стабилизации автомобиля

automend.ru

Замена педали сцепления Форд Фокус 2 2008-2011 своими руками с фото и видео


Симптомы: скрип при нажатии на педаль сцепления, заедание при увеличенном люфте, повреждена возвратная пружина.

Возможные причины: неисправность в трубопроводе гидропривода выключения сцепления

Инструменты и материалы: набор гаечных ключей и головок, набор отверток, тканевые перчатки, пассатижи.

Запасные части и ГСМ: педаль сцепления: 1514137 (другие номера 1566142, 1674286, 1712306, 1712308, 17120301, 1749901, 1477843, 1477845, 1477847, 1477848, 1542638, 1553972, 1566140, 1566143, 1566144)

пружина педали сцепления: 1463621 (другие номера 1463612, 1463580, 1463629, 1569618, 1575531)

1. Демонтируйте приборную панель.

2. Демонтируйте кронштейн рулевой колонки.

3. Демонтируйте выключатель системы круиз-контроль с кронштейна педали сцепления.

4. Отсоедините держатель жгута привода от кронштейна педали.

5. Отсоедините вилку толкателя главного цилиндра выключения сцепления, утопив а пазы детали два фиксирующих элемента.

Примечание. Второй фиксирующий элемент располагается с противоположной стороны педали.

6. Поверните главный цилиндр сцепления на 60 градусов против часовой стрелки, захватив пассатижами фланец цилиндра.

7. Открутите 4 гайки крепящие кронштейн педали и демонтируйте педаль сцепления.

8. Если необходимо заменить только оттяжную пружину, отцепите ее отогнутые концы от кронштейна и рычага педали сцепления.

9. Установите новую педаль в обратной последовательности.

Виталий Федорович
Автолюбитель

Еще статьи по ремонту этого автомобиля:

Другие виды ремонта этого автомобиля:

www.avtika.ru

Ватная педаль сцепления Форд Фокус 2

Пропало сцепление на форд фокус 2? Не бегите сразу в автосервис!

Главный цилиндр сцепления Форд Фокус 2

Провалилось педаль сцепления. Прокачиваем цилиндр сцепления от воздуха.

Вечная проблема с педалью сцепления на Фордах — Делаем трещетку по своему

КАК ПРОВЕРИТЬ ГИДРО СЦЕПЛЕНИЕ. ПРОВАЛИВАЕТСЯ ПЕДАЛЬ

ПРОВАЛИВАЕТСЯ ПЕДАЛЬ СЦЕПЛЕНИЯ.ПРИЧИНА.

Форд фокус 2 1.6.рестайл 2011г. Непонятная поломка

Ford Focus 1.6 Плохо едет и почти не реагирует на педаль газа.

Когда проваливается педаль тормоза заменяем главный цилиндр и прокачиваем систему

Как прокачать тормоза с ABS Ауди А4, А6, Пассат Б5

Также смотрите:

  • Замена блока управления двигателем Ford
  • Ford Fusion 2007 дизель технические характеристики
  • Форд Мондео 2 омыватель стекол
  • Пробка бензобака Форд эксплорер
  • Как вклеить стекло форточки Форд Фокус
  • Форд экспорт видео
  • Форд куга потерял ключ
  • Номера кузова Форд куга
  • Запчасти для Ford fiesta iii
  • Что лучше шевроле тахо или Форд эксплорер
  • Ford transit 1995 схема
  • Автомобили концерна Форд
  • Тормозные диски на Форд скорпио 1991
  • Тройник обратки Форд
  • Форд Мондео 2000 на рст

Главная »
Новинки »
Ватная педаль сцепления Форд Фокус 2

fordport.ru

Как отрегулировать педаль сцепления на Форд Фокус 2 видео

Вечная проблема с педалью сцепления на Фордах — Делаем трещетку по своему

Пропало сцепление на форд фокус 2? Не бегите сразу в автосервис!

Главный цилиндр сцепления Форд Фокус 2

не много о сцеплении / Ford Focus 2

Как отрегулировать сцепление в машине

Сцепление Ford Focus 2

Регулировка сцепления

Если туго включаются передачи на Ford Fusion / Fiesta

Переделка трещетки педали сцепления форда

регулировка троса сцепления

Также смотрите:

  • Технорот запчасти Форд
  • Форд эксплорер 2004 инструкция по эксплуатации
  • Чем плохи Форды
  • Диск колеса Ford а 150
  • Датчики на Форде Фокус
  • Форд раптор 2015 габариты
  • Топливная система Форд галакси бензин
  • Зачасти для Форд
  • Замена задних ступичных подшипников Форд Фокус 1
  • Размер рамки Форд Фокус 2
  • Форд Мондео panther black
  • Форд Транзит 1994 2000 тест драйв
  • Гарантийный срок на автомобиль Форд Фокус 3
  • Тест драйв Форд Транзит видео 2001
  • Болезнь Форд Фокус 2 хэтчбек

Главная »
Подборки »
Как отрегулировать педаль сцепления на Форд Фокус 2 видео

fordport.ru

Сцепление Форд Фокус 2: замена и диагностика

Маловероятно, что вы решитесь заниматься ремонтом сцепления Форд Фокус 2 самостоятельно ибо замена деталей сцепления требует наличие опыта и много времени. Но как водитель своего автомобиля вы просто обязаны знать, как устроена система сцепления.

Зачем вам это знать? Один из главных аргументов на подобный вопрос – это то, что вы хотя бы будете знать о чём идёт речь и даже если вам попадётся мягко говоря хитрый автосервис вы сможете сразу разоблачить клевету автомастеров, которые выдадут вам фразу “вам нужна замена всей системы сцепления” вместо того, чтобы заменить пружины. А пока давайте узнаем подробнее о самом автомобиле.

Форд Фокус 2

Немного подробнее об автомобиле

Ford Motor Company- компания которая уже не один год выпускает и удивляет нас новыми сериями машин. Мало кто знает, но этот американский производитель занимает третье место по продажам на рынке США и второе место в Европе после немецкого производителя Volkswagen. И одним из достоинств этой компании является автомобиль Форд Фокус.

Форд Фокус – очень удобный и компактный автомобиль, который впервые выпущен в производство в 1998 году американской компанией Ford.

Автомобиль Форд Фокус имеет три поколения производства. В данной статье, мы подробнее поговорим о втором, а именно о том, как определить поломку сцепления и как произвести замену этого самого сцепления.

Второе поколение данного автомобиля выпускалось с 2004 года и вплоть до 2011, после чего был совершён рестайлинг. Автомобиль Форд Фокус применяет к своему дизайну платформу класса С. Он, конечно же, не имеет сверх уникальные технологии в своём производстве, как скажем, например Порше, но своих денег вам не станет жалко после его покупки. Доступное обслуживание, качественные комплектующие, экономичность и цена – все это делает его одним из самых наиболее популярных иномарок на территории СНГ. Так в 2010 году, автомобиль Форд Фокус 2, стал бестселлером среди автомобилей в России и стабильно входит в топ-10 самых продаваемых автомобилей в Европе.

Что такое сцепление?

Сцепление является механизмом, который как правило является составной трансмиссии в автомобилях. Его предназначение это передача крутящих моментов от коленчатого вала до самого двигателя к валу коробки переключения передачи. Касательно главной задачи, то здесь сцепление играет роль временного выключателя двигателя от КПП и наоборот – поэтапное присоединение всех деталей при работающем моторе. Сцепление даёт автотранспорту возможность плавного и спокойного трогания с места и сохраняет детали трансмиссии в целостности не давай возникнуть перегрузке при внезапном замедлении вращения коленчатого вала.

Сцепление Форд Фокус 2

Поломки сцепления и трансмиссии

Уже как года четыре выпускается третья генерация автомобиля Форд Фокус. Но, к счастью, основные механизмы трансмиссии почти не изменились и замена деталей производиться по старому обычному способу. Самый простой способ устранить неполадку в сцеплении это произвести замену деталей. Таким образом, замена сцепления в автомобиле Форд Фокус 2, может также пригодиться и владельцам третьего поколения данной серии транспорта.

При активном использовании автомобиля со временем, как и в любом транспорте могут возникнуть поломки связанные со сцеплением. При такой поломке автомастера делят её на два типа, а именно поломка самого сцепления и проблемы с работой привода сцепления.

Самыми распространёнными и основными поломками, которые связаны со сцеплением являются:

  1. Стирание накладки ведомого диска;
  2. Изменение структуры ведомого диска;
  3. Замасливание накладки на ведомом диске;
  4. Изнашивание маховика;
  5. Изнашивание или полная поломка пружин;
  6. Выход из строя подшипника отвечающего за выключение сцепления;
  7. Заклинивание вилки.

Замена сцепления Форд Фокус 2

Касательно поломок трансмиссии, то тут проблем может возникнуть на немного меньше, но более серьёзные, а именно:

  1. Отказывается переключаться передача – чаще всего такая проблема возникает у любителей механической коробки передач;
  2. Перепады (спады) передачи – с подобной проблемой лучше не затягивать так как это достаточно опасно;
  3. Запах гари от трансмиссии – признак того, что что-то явно не так;
  4. Шумы при переключении на нейтралку;
  5. Протечка жидкостей из трансмиссии;
  6. Дергание муфты в сцеплении – также одна из проблем водителей с ручной (механической) коробкой передач.

Ну а если у вас возникают сомнения насчёт работоспособности вашей системы сцепления, то читайте эту статью дальше и вы узнаете главные правила определения её состояния, как сохранить систему сцепления в хорошем состоянии и стоит ли покупать дешёвые детали при ремонте?

Как можно определить неисправность в системе сцепления?

Все мы знаем, что частота поломок сцепления напрямую зависит от самого водителя. Если вы будете ездить спокойно, то о проблемах со сцеплением, как правило, вы будете вспоминать намного реже. Ну а если вы любитель агрессивной езды, то будьте готовы встретить букет поломок касательной сцепления.

Чтобы определить есть ли поломки, достаточно запомнить некоторые основы анализа состояния системы сцепления:

  1. При нажатии на педаль сцепление должно отключаться;
  2. Во время работы сцепления не должно быть проскоков;
  3. Работа системы сцепления должна быть бесшумной;
  4. Если при нажатии на педаль сцепления вы слышите странный шум, то поломка скорее всего связанная с выжимным подшипником;
  5. Если вы слышите шум при выключении сцепления, то проблема кроется ближе к ведомом диску.

ВНИМАНИЕ! Если замена деталей сцепления просто неизбежна, то позаботьтесь о хорошем качестве деталей и доверьте свой автомобиль проверенным автосервисам чтобы избежать дальнейших неприятностей в эксплуатации.

autodont.ru

Ford Focus 2 Сцепление снять замена ремонт Форд Фокус 2

Ford Focus 2 > Ремонт автомобиля > Сцепление

Сцепление Форд Фокус 2 – сухое, однодисковое, с центральной диафрагменной пружиной и гидравлическим приводом выключения. Сцепление автомобиля состоит из механизма сцепления и его привода.
Крутящий момент от двигателя на трансмиссию передают ведущий и ведомый диски. Ведущий диск сцепления в сборе состоит из собственно диска, диафрагменной многолепестковой пружины и кожуха, к которому диск присоединен тремя парами упругих стальных пластин, а диафрагменная пружина приклепана. Этот узел (его часто называют «корзиной») на заводе-изготовителе балансируют в сборе, поэтому заменяют его целиком.
Кожух, в свою очередь, крепится шестью болтами к маховику двигателя. Для центровки кожуха при его установке используются три штифта, запрессованные в маховик. Замена корзины необходима при кольцевом износе лепестков пружины, либо при их неравномерном изгибе, а также в том случае, когда уменьшается усилие на педали во время выключения сцепления, что указывает на «осадку» пружины или на износ поверхности ведущего диска.


Детали механизма сцепления Форд Фокус 2:
1 — выжимной подшипник в сборе с рабочим цилиндром;
2 — пластмассовый переходник;
3 — «корзина» сцепления в сборе;
4 — ведомый диск механизма сцепления

Между ведущим диском сцепления и маховиком расположен ведомый диск, который конструктивно состоит из двух стальных штампованных пластин, соединенных между собой заклепками. Между пластинами зажата ступица ведомого диска со шлицевым отверстием. Кроме того, в окна пластин вставлены винтовые пружины, предназначенные для демпфирования крутильных колебаний. Ступица имеет небольшую степень свободы и способна поворачиваться относительно пластин – эти колебания и демпфируют винтовые пружины. К большей пластине приклепаны плоские пластинчатые пружинные лепестки (пружины), несущие на себе фрикционные накладки. Пластинчатые пружины имеют специальную изогнутую форму, они сглаживают рывки в трансмиссии при включении сцепления и способствуют лучшему прилеганию фрикционных накладок к шлифованным поверхностям маховика и ведущего диска сцепления.
Ведомый диск при сборке надевается на первичный вал коробки передач, и шлицы отверстия в ступице диска входят в постоянное зацепление со шлицами первичного вала. При этом ведомый диск сцепления имеет возможность осевого перемещения по шлицам первичного вала.
Ведомый диск меняется независимо от ведущего при выявленном осевом биении больше 0,5 мм, при замасливании, растрескивании, задирах или неравномерном износе фрикционных накладок, при ослаблении заклепочных соединений на ведомом диске, а также в том случае, когда расстояние между рабочей поверхностью фрикционной накладки и головками заклепок составляет менее 0,2 мм.


Элементы привода сцепления Форд Фокус 2:
1 — педаль;
2 — кронштейн педали;
3 — главный цилиндр сцепления;
4 — наливная трубка;
5 — трубка подачи жидкости к рабочему цилиндру

Гидравлический привод выключения механизма сцепления состоит из педали сцепления, главного цилиндра сцепления, выжимного подшипника, совмещенного с рабочим цилиндром, и соединительных магистралей. В приводе используется тормозная жидкость, залитая в расходный бачок, который размещен на главном тормозном цилиндре и используется одновременно для питания тормозной системы и привода выключения механизма сцепления.

Главный цилиндр установлен на кронштейне педали сцепления, шток цилиндра с помощью пластмассовой защелки крепится непосредственно к педали. При нажатии на педаль шток перемещается, создавая в рабочей магистрали давление жидкости, которое и воздействует на рабочий цилиндр сцепления.
В гидравлическом приводе выключения механизма сцепления имеются три трубки, выполненные из специальной пластмассы. Они предназначены для подачи тормозной жидкости из расходного бачка к главному и рабочему цилиндрам сцепления. От бачка к главному цилиндру ведет наливная трубка. От главного и рабочего цилиндров отходят две трубки, которые соединяются между собой муфтой с пружинным фиксатором. Муфта крепится к кронштейну щитка передка в моторном отсеке.
Рабочий цилиндр установлен с внутренней стороны картера сцепления и совмещен с выжимным подшипником. При подаче давления поршень рабочего цилиндра воздействует на подшипник, перемещая его вперед и обеспечивая, таким образом, выключение механизма сцепления. Винтовая пружина постоянно удерживает выжимной подшипник прижатым к диафрагменной пружине механизма сцепления. Диафрагменная пружина возвращает подшипник в исходное положение после снятия давления в магистрали. Выжимной подшипник содержит «пожизненный» запас пластичной смазки и не нуждается в обслуживании. Поскольку подшипник и диафрагменная пружина находятся в постоянном контакте, зазоры в механизме сцепления отсутствуют, поэтому никакой регулировки не предусмотрено.
Для соединения рабочего цилиндра с магистралью подачи давления использован специальный пластмассовый переходник, в котором, кроме соединительной муфты, расположен штуцер прокачки магистрали сцепления. Соединительная муфта и штуцер прокачки выведены наружу из картера сцепления для облегчения доступа к ним из моторного отсека.
На кронштейне педали сцепления установлен датчик положения педали сцепления. Прилив на педали нажимает на шток датчика при включенном сцеплении, при выжатой педали шток датчика выходит на длину свободного хода. Замкнутое или разомкнутое состояние контактов датчика сигнализирует электронному блоку управления двигателем (ЭБУ) о включенном или выключенном механизме сцепления.

Ведомый диск механизма сцепления Форд Фокус 2:
1 — ступица ведомого диска;
2 — пластинчатая пружина;
3 — фрикционная накладка;
4 — демпфирующая пружина



«Корзина» (ведущий диск с кожухом в сборе) сцепления Форд Фокус 2 с расположенной по центру диафрагменной пружиной



Упругие стальные пластины, соединяющие ведущий диск с кожухом



Выжимной подшипник механизма сцепления в сборе:
1 — выжимной подшипник;
2 — винтовая пружина;
3 — рабочий цилиндр;
4 — фланец крепления;
5 — пластмассовый переходник



Пластмассовый переходник:
1 — штуцер соединения с рабочим цилиндром;
2 — резиновые уплотнительные кольца;
3 — корпус переходника;
4 — штуцер прокачки;
5 — соединительная муфта



Датчик положения педали сцепления Форд Фокус 2



Сцепление Ford Focus 2

Первоисточник контента — WiKi сайта журнала «За Рулём»

ford-focus-2.dv13.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
