Кислородные датчики для японских автомобилей: места и порядок установки — общие сведения

На современных автомобилях количество кислородных датчиков редко бывает меньше двух. При возникновении неполадок в работе двигателя автовладельцы обращаются на автосервис для компьютерной диагностики неисправностей. В ряде случаев в результате проведённой диагностики автовладелец получает на руки только распечатку с указанием неисправности: например датчика кислорода B1S1 и дополнительных комментариев диагност не дает.

Как автовладельцу понять какой датчик кислорода требуется заменить?

Эта статья позволит разобраться в идентификации датчиков кислорода по терминологии Bank1 (B1), Bank2 (B2), Sensor1 (S1) и Sensor2 (S2). Рассмотрим расположение датчиков на автомобилях Toyota и Lexus с двигателями 2AZFE, 1GRFE, 2GRFE, 2GRFSE, 4GRFSE, 2JZGE, 1MZFE, 3MZFE, 1URFSE, 3URFE, 3URFSE, 1UZFE, 2UZFE, 3UZFE, 5VZFE и 1ZZFE

Рассмотрим сводную табличку по моделям, кузовам, году выпуска и двигателям автомобилей:



















































Модель

Кузов

Год

Двигатель

LEXUS

ES300

MCV20

1994-2003

1MZFE

ES330

MCV30

2004-2006

3MZFE

ES350

GSV40

2004-2008

2GRFE

GS300

JZS160

1993-2005

2JZGE

GS350

GRS190

2007-2008

2GRFSE

GS400

UZS160

1998-2000

1UZFE

GS430

UZS161

2001-2005

3UZFE

GX470

UZJ120

2003-2008

2UZFE

IS250

GSE20

2006-2008

4GRFSE

IS300

JCE10

2001-2005

2JZGE

IS350

GSE25

2006-2008

2GRFSE

LS400

UCF20

1990-2000

1UZFE

LS430

UCF30

2001-2006

3UZFE

LS460/LS460L

USF40

2007-2008

1URFSE

LX470

UZJ100

1998-2007

2UZFE

LX570

URJ201

2008->

3URFE

RX300

MCU15

1999-2003

1MZFE

RX330

MCU35

2004-2006

3MZFE

RX350

GSU35

2007-2008

2GRFE

SC300

UZZ30

1992-2000

2JZGE

SC400

JZZ31

1992-2000

1UZFE

SC430

UZZ40

2002-2008

3UZFE

TOYOTA

4Runner

VZN185

1996-2002

5VZFE

GRN215

UZN215

2003-2010

GRN215

UZN215

Avalon

MCX10

MCX20

1995-2004

1MZFE

3MZFE

GSX30

2005-2010

2GRFE

Camry

MCV20

1994-2003

1MZFE

MCV30

MCV31

2004-2006

1MZFE

3MZFE

ACV30

2003-2006

2AZFE

GSV40

2008-2010

2GRFE

FJ Cruiser

GSU15

2007-2010

1GRFE

Highlander

MCU25

ACU25

2001-2003

1MZFE

2AZFE

MCU28

2004-2007

3MZFE

GSU45

2008-2010

2GRFE

Highlander HV

MHU28

2006-2010

3MZFE

Land Cruiser

UZJ100

1998-2007

2UZFE

URJ200

2008-2010

3URFE

MR2

ZZW30

2000-2005

1ZZFE

RAV 4

ACA25

2001-2003

1AZFE

GSA35

2006-2010

2GRFE

Sequoia

UCK35

2001-2010

2UZFE

UCK65

2008-2010

3URFE

Sienna

MCL10

1998-2003

1MZFE

MCL20

2004-2006

3MZFE

GSL20

2007-2010

2GRFE

Solara

MCV20

1999-2003

1MZFE

MCV31

2004-2010

3MZFE

На предлагаемых ниже схемах использованы следующие обозначения:
Bank1 (B1) – обозначает часть двигателя, содержащую первый цилиндр.
Bank2 (B2) — часть двигателя, противолежащая первому цилиндру или максимально удаленная от него.
Sensor1 (S1) – обозначает датчик кислорода, расположенный до катализатора.
Sensor2 (S2) – обозначает датчик кислорода, расположенный после катализатора.

В соответствии с этим, предлагаем вашему вниманию схемы расположения датчиков для 1UR-FE, 3UR-FE, 2UZ-FE (рис. 1) и 2GR-FE, 1MZ-FE, 3MZ-FE (рис. 2).

Рассмотрим следующие схемы, для двигателей 1GR-FE, 5VZ-FE и (справа) двигатель 2JZ-GE:

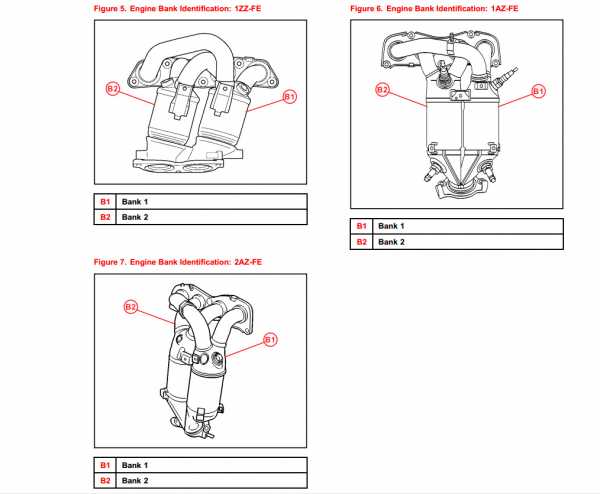

На следующей схеме — место расположения датчиков на двигателях 1ZZ-FE, 1AZ-FE и 2AZ-FE:



Рассмотрим расположение датчиков на FWD v6 (переднеприводный автомобиль с поперечно расположенным V-образным 6-ти цилиндровым двигателем):



№1 — верхний (передний) кислородный датчик
№2 — нижний (задний) кислородный датчик
№3 — кислородный датчик с подогревом
№4 — нижний (задний) кислородный датчик
№5 — задний катализатор
№6 — перед автомобиля



Рассмотрим расположение датчиков на двигателе 2AZ-FE PZEV (PZEV — partial zero emission value — практически с 0 выбросом вредных газов):

№1 — Warm-up Catalyst — Верхний (передний) катализатор
№2 — A/F Sensor (Bank1, Sensor1) — датчик соотношения воздух/топливо (кислородный датчик)
№3 — Fuel injector — Топливный инжектор
№4 — Intake Manifold Runner Valve — Клапан системы изменения геометрии впускного коллектора
№5 — Heated Oxygen Sensor — кислородный датчик с подогревом (B1, S2)
№6 — Heated Oxygen Sensor — кислородный датчик с подогревом (B1, S3)
№7 — Under Floor Catalyst (Rear catalyst) — задний катализатор

stars-auto.com

код неисправности цепи подогрева кислородного датчика B1S2. Причины и устранение ошибки p0141

P0141 ошибка неисправности подогрева кислородного датчика после катализатора! При диагностике компьютер выдает вот такое сообщение: «P0141 Нагреватель датчика кислорода 2 (банк 1) неисправен». Данная ошибка очень похожа на аналогичную, только с кодом p0135, которая гласит про выход из строя подогревателя первой лямбды (до катализатора).

P0141 - код неисправности цепи подогрева кислородного датчика B1S2

Код ошибки P0141 свидетельствует что зафиксирована неисправность цепи подогрева кислородного датчика (Bank 1 Sensor 2)

Отличительные особенности поведения автомобиля с наличием ошибки p0141 в памяти, так это лишь плавание оборотов при холодном запуске двигателя. А при движении на больших скоростях так еще и расход топлива больше чем обычно.

Сигнализатор «джэкичан», он же лампочке CHECK ENGINE на панели приборов, загорается при вторичном проявлении неисправности нагревателя лямбда датчика B1S2. Контроллер двигателя рассчитывает сопротивление кислородного датчика, зависящее от рабочей температуры. Такое сопротивление может варьироватся в зависимости от марки авто и тех данных самого датчика (к примеру на ВАЗах от 90 до 500 Ом, а на иномарках таких как Тойота 10-16 Ом).

Причины вызвавшие ошибку P0141

Возможных причин, которые могли дать сигнал контроллеру установить код ошибки p0141 не много:

  1. Потеря контакта в колодке питания лямба-зонда;
  2. Перегар спирали подогрева датчика кислорода;
  3. Установка датчика иного типа.

По этому если стоит цель избавится от назойливой лампочки на приборной панели напоминающей о проблеме с кислородником после катализатора, то поиски проблемы стоит начать с проверки состояния контактов и проводки датчика.

Проверка и устранение неисправности

Поскольку причин раз-два и обчелся, то многие даже не пытаются проверять лямда-зонд, а сразу меняют при малейшем подозрении его в утрате своих функций (особенно на СТО), но если вы делаете для себя, то стоит, конечно же, произвести проверку и осмотр контактов, уделить внимание всем признакам неисправности лямбда зонда. Понадобится смотровая яма, так как кислородный датчик находится за катализатором, и снимаем с него разъем питания. Наверняка там будет всю укрыто зеленоватым окислом. Также просмотреть идущие провода от разъема, ведь существует вероятность, что один из проводов оборван или коротит. Ну а дальше мулитметром замеряем сопротивление обмотки подогрева лямбды (как проверить кислородный датчик, читаем в руководстве по ремонту авто).

Чтобы вынести правильный вердикт об исправности датчика кислорода очень важно знать номинальное сопротивление подогрева датчика, поскольку при температуре 20 °C оно меньше при прогретом двигателе, когда температура выхлопа 800 °C больше. В зависимости от марки машины и типа датчика такое сопротивление отличается.

Если проверка показала выход из строя лямбды, то меняем датчик на новый, тут тоже существует нюанс, ведь автовладельцы часто не найдя аналогичного датчика устанавливают универсальный или с другого автомобиля, который может не всегда подходить.

При замене датчиков кислорода нужно обязательно снимать клемму с АКБ!

Когда же проверка напротив, показала что лямбда зонд в полном здравии и готов служить и дальше, то во первых нужно удалить ошибку из памяти ЭБУ и в случае повторного ее возникновения диагностировать повторно, ведь причиной установки кода неисправности могут быть ряд сопутствующих кодов, вплоть до неисправности ECU. По этому нужно проанализировать условия при которых возникает ошибка P0141, сделать проверку других систем и электрических цепей.

Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

где находится банк 1 датчик 1

P0141 ошибка неисправности подогрева кислородного датчика после катализатора! При диагностике компьютер выдает вот такое сообщение: «P0141 Нагреватель датчика кислорода 2 (банк 1) неисправен». Данная ошибка очень похожа на аналогичную, только с кодом p0135, которая гласит про выход из строя подогревателя первой лямбды (до катализатора).

Код ошибки P0141 свидетельствует что зафиксирована неисправность цепи подогрева кислородного датчика (Bank 1 Sensor 2)

Отличительные особенности поведения автомобиля с наличием ошибки p0141 в памяти, так это лишь плавание оборотов при холодном запуске двигателя. А при движении на больших скоростях так еще и расход топлива больше чем обычно.

Сигнализатор «джэкичан», он же лампочке CHECK ENGINE на панели приборов, загорается при вторичном проявлении неисправности нагревателя лямбда датчика B1S2. Контроллер двигателя рассчитывает сопротивление кислородного датчика, зависящее от рабочей температуры. Такое сопротивление может варьироватся в зависимости от марки авто и тех данных самого датчика (к примеру на ВАЗах от 90 до 500 Ом, а на иномарках таких как Тойота 10-16 Ом).

Причины вызвавшие ошибку P0141

Возможных причин, которые могли дать сигнал контроллеру установить код ошибки p0141 не много:

  1. Потеря контакта в колодке питания лямба-зонда;
  2. Перегар спирали подогрева датчика кислорода;
  3. Установка датчика иного типа.

По этому если стоит цель избавится от назойливой лампочки на приборной панели напоминающей о проблеме с кислородником после катализатора, то поиски проблемы стоит начать с проверки состояния контактов и проводки датчика.

Проверка и устранение неисправности

Поскольку причин раз-два и обчелся, то многие даже не пытаются проверять лямда-зонд, а сразу меняют при малейшем подозрении его в утрате своих функций (особенно на

СТО), но если вы делаете для себя, то стоит, конечно же, произвести проверку и осмотр контактов, уделить внимание всем признакам неисправности лямбда зонда. Понадобится смотровая яма, так как кислородный датчик находится за катализатором, и снимаем с него разъем питания. Наверняка там будет всю укрыто зеленоватым окислом. Также просмотреть идущие провода от разъема, ведь существует вероятность, что один из проводов оборван или коротит. Ну а дальше мулитметром замеряем сопротивление обмотки подогрева лямбды (как проверить кислородный датчик, читаем в руководстве по ремонту авто).

Чтобы вынести правильный вердикт об исправности датчика кислорода очень важно знать номинальное сопротивление подогрева датчика, поскольку при температуре 20 °C оно меньше при прогретом двигателе, когда температура выхлопа 800 °C больше. В зависимости от марки машины и типа датчика такое сопротивление отличается.

Если проверка показала выход из строя лямбды, то меняем датчик на новый, тут тоже существует нюанс, ведь автовладельцы часто не найдя аналогичного датчика устанавливают универсальный или с другого автомобиля, который может не всегда подходить.

При замене датчиков кислорода нужно обязательно снимать клемму с АКБ!

Когда же проверка напротив, показала что лямбда зонд в полном здравии и готов служить и дальше, то во первых нужно удалить ошибку из памяти ЭБУ и в случае повторного ее возникновения диагностировать повторно, ведь причиной установки кода неисправности могут быть ряд сопутствующих кодов, вплоть до неисправности ECU. По этому нужно проанализировать условия при которых возникает ошибка P0141, сделать проверку других систем и электрических цепей.

Автор:Иван Матиешин

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

Similar articles:

Где находится код CVV2 и CVC2 на карте Сбербанка

Как купить квартиру, которая находится в залоге у банка? Особенности и риски

Где находится номер карты на карте Сбербанка

CVV2 (CVC2): где находится на картах Visa, Maestro, Mastercard и что это такое?

Где находится код CVV2 и CVC2 на карте Сбербанка

tradefinances.ru

Замена лямбда зонда,ошибка Р0174,Р0154 Mitsubishi Pajero на АвтоКулибин.ru

Замена лямбда зонда,ошибка Р0174,Р0154 — Mitsubishi Pajero

Долго изучал форум по этим ошибкам и решился поменять лямбда зонд он же кислородный датчик.
(P0174 System Too Lean (Bank 2) ,
P0154 (4) Left Front HO2S Circuit No Activity Detected (Bank 2, Sensor 1)
(4) The MIL illuminates only on the first detection of the malfunction.)
У двигателя два «банка»: Правый — первый, левый — второй (С)SNOOPER


Короче левый(Bank 2)!Который первый(Sensor 1) на левой трубе сверху.)))

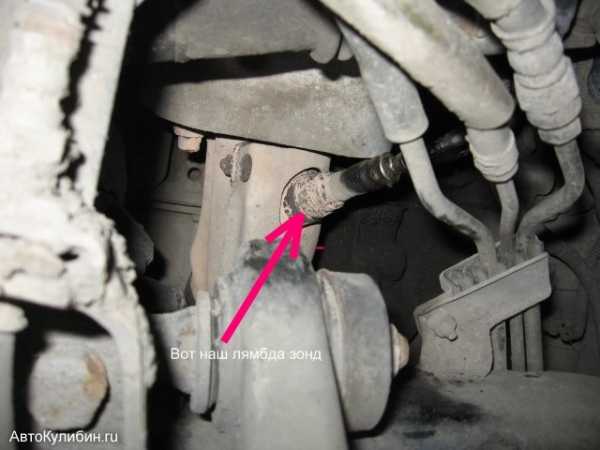

Вот где он находится


Вот клема нашего датчика,левого(Bank 2) первого(Sensor 1)


Прикупил всеядный датчик BOSCH(универсальный,не стал морочится с датчиком от ТАЗа,заказал в экзисте (SNOOPER номерок называл MR988905 новый номер для заказа).Цена 2300р.)+Медная паста(t -30 до + 1100 градусов(спасиб SNOOPERу за подсказку 🙂


Открутил левое колесо и снял резиновую защиту на клипсах + ключ на 22″


И вот он этот датчик


Открутил лямбду(неудобно,но без гарелки и особых напрягов!:)


Отрезал старый датчик почти у основания(потому как была небольшая засада в крепеже провода датчика вот тут

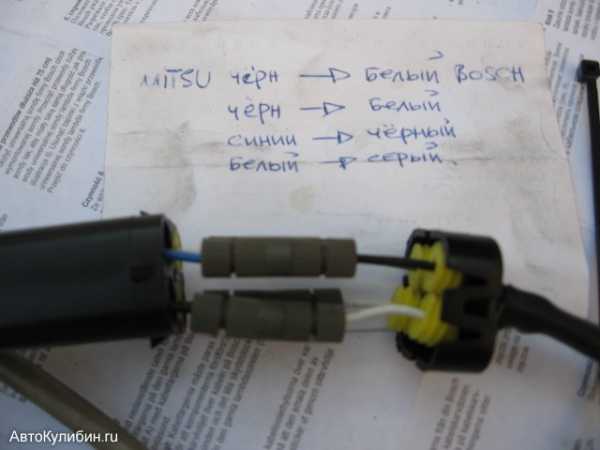

вытащил провод с родной клемой и соединил по инструкции с Бошевским датчиком

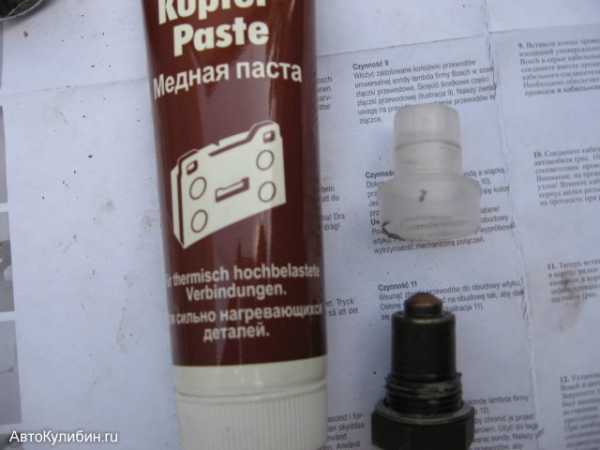

Перед тем как ввернуть новый датчик ,обмазал резьбу датчика вот такой спецпастой(от -30 гр. до + 1100 гр.)
p.s Можно купить такую же или наподобии в масеньких пакетиках,на один-два раза.

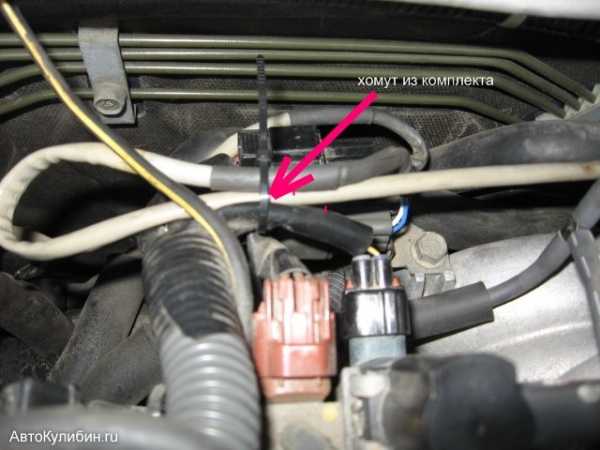

Ввернул новый датчик(не совсей дури),протянул провод и соединил штекера+закрепил в нескольких местах провод хомутиками(шли в комплекте)

Делается всё легко,особенно под пивасик.
Спасибо огромнейшее всем ,кто делился советами и рекомендациями по поводу замены кислородных датчиков в темах!!!
Отдельное огромное спасибо SNOOPERу!!!

Ну и ещё чуток,тож от SNOOPERa

ДИАГНОСТИЧЕСКИЕ ОШИБКИ

DIAGNOSTIC TROUBLE CODE DEFINITIONS
NOTE: DTCs can only be retrieved by using a scan tool. See ENTERING ON-BOARD DIAGNOSTICS under SELF-DIAGNOSTIC SYSTEM.


When Diagnostic Trouble Code (DTC) is obtained, refer to appropriate DTC test procedure under DIAGNOSTIC TESTS .

DIAGNOSTIC TROUBLE CODE INDEX
DTC (1) Description
P0101 Volume Airflow Circuit Range/Performance Problem
P0102 Volume Airflow Circuit Low Input
P0106 (4) Barometric Pressure Circuit Range/Performance Problem
P0107 Barometric Pressure Circuit Low Input
P0108 Barometric Pressure Circuit High Input
P0111 Intake Air Temperature Circuit Range/Performance Problem
P0112 Intake Air Temperature Circuit Low Input
P0113 Intake Air Temperature Circuit High Input
P0116 Engine Coolant Temperature Circuit Range/Performance Problem
P0117 Engine Coolant Temperature Circuit Low Input
P0118 Engine Coolant Temperature Circuit High Input
P0121 Throttle Position Sensor Circuit Range/Performance Problem
P0122 Throttle Position Sensor Circuit Low Input
P0123 Throttle Position Sensor Circuit High Input
P0125 (2) Insufficient Coolant Temperature For Closed Loop Fuel Control
P0128 Coolant Thermostat Malfunction
P0132 Right Front HO2S Circuit High Voltage (Bank 1, Sensor 1)
P0133 Right Front HO2S Circuit Slow Response (Bank 1, Sensor 1)
P0134 (4) Right Front HO2S Circuit No Activity Detected (Bank 1, Sensor 1)
P0135 Right Front HO2S Heater Circuit Malfunction (Bank 1, Sensor 1)
P0137 Right Rear HO2S Circuit Low Voltage (Bank 1, Sensor 2)
P0138 Right Rear HO2S Circuit High Voltage (Bank 1, Sensor 2)
P0139 Right Rear HO2S Circuit Slow Response (Bank 1, Sensor 2)
P0141 Right Rear HO2S Heater Circuit Malfunction (Bank 1, Sensor 2)
P0152 Left Front HO2S Circuit High Voltage (Bank 2, Sensor 1)
P0153 Left Front HO2S Circuit Slow Response (Bank 2, Sensor 1)
P0154 (4) Left Front HO2S Circuit No Activity Detected (Bank 2, Sensor 1)
P0155 Left Front HO2S Heater Circuit Malfunction (Bank 2, Sensor 1)
P0157 Left Rear HO2S Circuit Low Voltage (Bank 2, Sensor 2)
P0158 Left Rear HO2S Circuit High Voltage (Bank 2, Sensor 2)
P0159 Left Rear HO2S Circuit Slow Response (Bank 2, Sensor 2)
P0161 Left Rear HO2S Heater Circuit Malfunction (Bank 2, Sensor 2)
P0171 System Too Lean (Bank 1)
P0172 System Too Rich (Bank 1)
P0174 System Too Lean (Bank 2)
P0175 System Too Rich (Bank 2)
P0181 Fuel Temperature Sensor Circuit Range/Performance Problem
P0182 Fuel Temperature Sensor Circuit Low Input
P0183 Fuel Temperature Sensor Circuit High Input
P0201 Fuel Injector No. 1 Circuit Malfunction
P0202 Fuel Injector No. 2 Circuit Malfunction
P0203 Fuel Injector No. 3 Circuit Malfunction
P0204 Fuel Injector No. 4 Circuit Malfunction
P0205 Fuel Injector No. 5 Circuit Malfunction
P0206 Fuel Injector No. 6 Circuit Malfunction
P0300 (2) Random Misfire Detected
P0301 (2) Cylinder No. 1 Misfire Detected
P0302 (2) Cylinder No. 2 Misfire Detected
P0303 (2) Cylinder No. 3 Misfire Detected
P0304 (2) Cylinder No. 4 Misfire Detected
P0305 (2) Cylinder No. 5 Misfire Detected
P0306 (2) Cylinder No. 6 Misfire Detected
P0335 Crankshaft Position Sensor Circuit Malfunction
P0340 Camshaft Position Sensor Circuit Malfunction
P0401 EGR Insufficient Flow Detected
P0403 EGR Solenoid Malfunction
P0421 Warm Up Catalyst Efficiency Below Threshold (Bank 1)
P0431 Warm Up Catalyst Efficiency Below Threshold (Bank 2)
P0441 EVAP Emission Control System Incorrect Purge Flow
P0442 EVAP System Small Leak Detected (1mm)
P0443 EVAP System Purge Solenoid Circuit Malfunction
P0446 EVAP System Vent Control Malfunction
P0451 EVAP System Pressure Sensor Range/Performance Problem
P0452 EVAP Emission Control System Pressure Sensor Low Input
P0453 EVAP Emission Control System Pressure Sensor High Input
P0455 EVAP System Large Leak Detected
P0456 EVAP Emission Control System Small Leak Detected (0.5mm)
P0461 Fuel Level Sensor Circuit Range/Performance Problem
P0500 (3) Vehicle Speed Sensor Malfunction
P0506 Idle Control System RPM Lower Than Expected
P0507 Idle Control System RPM Higher Than Expected
P0551 Power Steering Pressure Sensor Circuit Range/Performance Problem
P0705 (3) Transmission Range Sensor Circuit Malfunction (PRNDL Input)
P0712 (3) Transmission Fluid Temperature Sensor Circuit Low Input
P0713 (3) Transmission Fluid Temperature Sensor Circuit High Input
P0715 (3) Input/Turbine Speed Sensor Circuit Malfunction
P0720 (3) Output Speed Sensor Circuit Malfunction
P0731 (3) Gear 1 Incorrect
P0732 (3) Gear 2 Incorrect
P0733 (3) Gear 3 Incorrect
P0734 (3) Gear 4 Incorrect
P0736 (3) Gear R Incorrect
P0741 (3) Torque Converter Clutch Circuit Performance Or Stuck Off
P0742 (3) Torque Converter Clutch Circuit Performance Or Stuck On
P0743 (3) Torque Converter Clutch System Malfunction
P0753 (2)(3) Shift Solenoid «A» Malfunction
P0758 (2)(3) Shift Solenoid «B» Malfunction
P0763 (2)(3) Shift Solenoid «C» Malfunction
P0768 (2)(3) Shift Solenoid «D» Malfunction
P1400 Manifold Differential Pressure Sensor Circuit Malfunction
P1603 (4) Battery Backup Circuit Malfunction
P1610 Immobilizer Malfunction
P1751 (3) A/T Control Relay Malfunction

(1) All DTCs use two-trip fault detection logic unless otherwise specified. If DTC is for a fault that may affect emissions, MIL will also illuminate.
(2) This DTC will set on first trip fault is detected.
(3) For Test Procedures, see appropriate DIAGNOSTIC article in AUTOMATIC TRANSMISSIONS.
(4) The MIL illuminates only on the first detection of the malfunction.

Оригинал: Mitsubishi Pajero — Замена лямбда зонда,ошибка Р0174,Р0154 на АвтоКулибин.ru

www.avtokulibin.ru

Замена кислородного датчика (лямбда-зонд). Мануал с фото

Описание замены датчиков с обеих сторон: банк 1, датчик 1 и банк 2, датчик 1

Код ошибки Р0031 – Банк 1 датчик 1 кислородный датчик (лямбда-зонд) со стороны водителя

Работа не очень сложная (скорее местами неудобная), если вы можете заменить самостоятельно свечи зажигания, значит, и с этой работой справитесь.

Опыт показывает, что если заменили один датчик, то второй вскоре потребует того же, поэтому разумно менять оба сразу. Они одинаковые для обеих сторон. (для 2002 Tundra, но может не для всех) Не поддавайтесь импульсу купить более дешевые устаревшие или универсальные модели. Блок управления не распознает их.
Новый лямбда-зонд.

Также обязательно понадобится специальная головка под лямбда-зонд (с отверстием под провода).

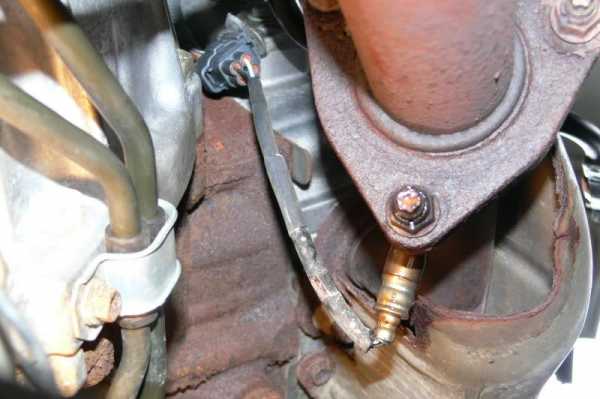

Для облегчения процедуры можно снять защиту, но это необязательно. Можно поднять передние колеса машины, можно работать под ней как есть, свободного пространства немного, но достаточно. Датчик расположен на заднем по ходу конце выпускного коллектора. Вам наиболее удобно будет достать его лежа на спине, готовой вперед. На фото — расположение датчика.

Замену датчика желательно начинать накануне вечером – обрызгав гайку, крепящую датчик любым жидким ключом (PB Blaster, WD-40, Kroil).

Поскольку вы работаете с выпускным коллектором, то лучше выполнять все действия при полностью остывшем двигателе. Коллектор не будет расширенным от температуры. Если датчик не будет выкручиваться, то можно завести двигатель только на минуту. Но после этого будьте очень осторожны: датчик, коллектор и выпуск будут горячими. Особенно внутренний край датчика – он нагревается до 800° С.

Чтобы снять старый лямбда-зонд и установить новый нужно:

1. Разъединить разъем жгута проводов.
Он серый и находится приблизительно на расстоянии 18 см. от датчика. Можно вставить отвертку и ею надавить на удерживающий фиксатор. Не торопитесь
Совет: если совсем не получается можно почистить задние датчики очистителем для CRC MAF (датчик массового расхода воздуха). На них вы потренируетесь снимать и одевать разъем. Это все же проще и даст больше толку, чем пытаться отсоединить вслепую.

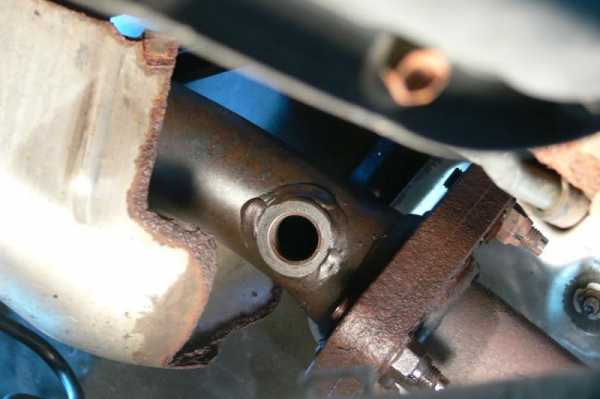

2. Наденьте на лямбда-зонд специальный ключ и выкрутите датчик. Пригодится удлинитель около 40 см. Иногда датчик прикипает, выкручивать его – это потребует терпения. Если выкручивается очень туго – смажьте резьбу и закрутите назад. Повторите несколько раз. Если совсем не получается – перед вами выбор: либо использовать большой рычаг с риском сорвать резьбу и остаться дома, либо обратиться в автосервис.

3. Смажьте резьбу нового датчика антипригарной смазкой.

Там всего 3-4 витка – много смазки не надо, проследите, чтобы смазка не попала на рабочую часть датчика. Также слегка смажьте резьбу на коллекторе.

4. Осторожно начинайте вкручивать датчик рукой (как свечи, важно закрутить ровно).

5. С помощью специальной головки или ключа затяните датчик. Аккуратно с проводами. Крутящий момент 43 Нм, 32 ft/lbs.

6. Подсоедините разъем на место.

7. Чтобы стереть ошибку используйте сканер или приблизительно на час отключите отрицательную клемму аккумулятора.

Готово.

***

Ниже есть еще пара датчиков (топливовоздушной смеси). Они стоят дороже, но менять их намного легче. Специальный ключ для него не нужет, но рекомендуется менять также уплотнительное кольцо и крепежную гйку. Этот датчик отличается от кислородного (лямбда-зонд). Расположение – фото ниже.


Если ваша Тундра первого поколения с АКПП была выпущена для продажи в Канаде, то второй датчик должен быть специальный (даже если ваша машина сейчас не находится в Канаде, компьютер будет выдавать ошибку). Уточните у дилера.

***

Код ошибки P0051.

Расшифровка: кислородный датчик — банк 2 (сторона пассажира) датчик 1 (выпускной коллектор)

Код ошибки Р0031 – датчик со стороны водителя

Для замены понадобятся:

Новые датчики (лучше менять оба сразу) – цена, как правило, приемлемая, по крайней мере для того, чтобы не пытаться сэкономить малость на детали, которая прослужит еще 100-150 тыс. км.
Короткий ключ или головка для датчиков (под лямбда-зонд ) на 22мм. (обязательно)
Банка проникающего масла (PB blaster или WD-40) В идеале можно начать брызгать гайку, которая крепит лямбда-зонд любым жидким ключом за день до работы.

Поставьте передние колеса на рампу (подоприте дополнительно) или подставки. Рычаг коробки передач должен быть в положении Park, ручной тормоз включен.
Из-под машины определите расположение датчика в конце выхлопного коллектора, щедро обрызгайте его проникающим маслом и найдите (проследите по проводам) электрический разъем на блоке двигателя.

4. Обычно чтобы освободить подобный разъем нужно надавить на фиксатор одной рукой и в этот момент другой рукой можно вынуть разъем. Однако места там едва для одной руки хватает.

Поэтому понадобится небольшая (даже маленькая) отвертка. Расположите ее так, чтобы она надавила на фиксатор, и одновременно несильно потяните за провод. Разъем выйдет. Если не получится с первого раза – возьмите потолще отвертку, надавите посильнее и тяните провод слегка покачивая из стороны в сторону.
Если с отверткой совсем не получается, можно попробовать одной рукой. Для этого обязательно лежать на спине, ногами вперед. Указательным пальцем надавить на фиксатор, а мизинцем и остальными пальцами придавливать провод, вытягивая его. Этого давления достаточно.
Немного терпения, бранных слов и стенаний и он выйдет, на самом деле это не очень сложно.

5. Если у вас нет сканера, чтобы потом стереть ошибку – отсоедините отрицательную клемму аккумулятора – это обновит память.

6. Спустя час после того, как вы побрызгали маслом, заведите на минуту двигатель – коллектор и датчик прогреются.

7. Используя специальный ключ или головку для лямбда-зонда (c желобком под провод), возможно, также понадобится удлинитель привода ключа, выверните старый датчик. Терпение здесь поможет больше чем сила, т.к. большой риск сорвать резьбу лямбда-зонда.

Осторожно, он горячий. Во время всей работы вы вынуждены будете лежать головой прямо под местом работы (ногами назад на этот раз). Желательно одеть защитные очки.

8. Новый датчик должен иметь антипригарное покрытие. Если такового нет – нанесите не жалея на резьбу и на датчике и на коллекторе. С помощью того же ключа установите новый датчик. Приложите небольшое усилие (43 Нм, 32 ft/lbs), чтобы он четко стал на место.

9. Сканером сотрите ошибку (выполняя большинство ремонта самостоятельно вы экономите более чем достаточно, чтобы позволить себе собственный сканер) и проверьте отсутствие лампочки и новый датчик в работе.

Перевод по материалам сайта: тынц

yolkaclub.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
