СНЯТИЕ ЗАДНЕГО ФОНАРЯ, ЗАМЕНА ЛАМП АВТОМОБИЛЯ С КУЗОВОМ СЕДАН

Работа показана на левом заднем фонаре. Замена ламп в правом заднем фонаре выполняется аналогично.
Для замены ламп открываем багажник.

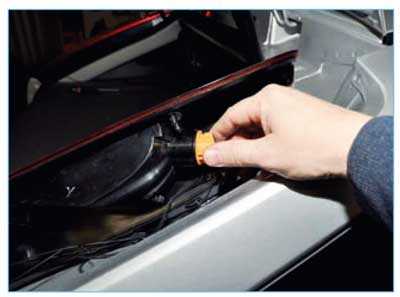

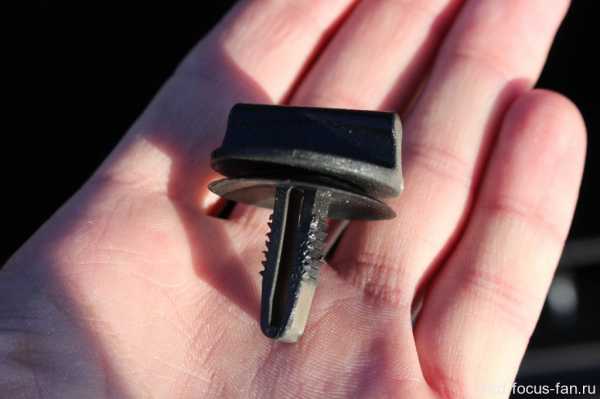

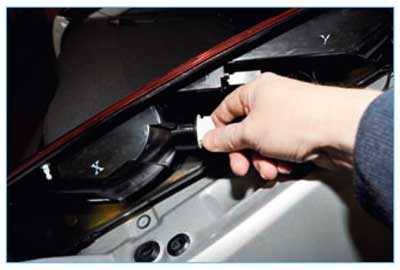

Поворачиваем на четверть оборота и вынимаем два фиксатора крышки держателя ламп.

Снимаем крышку.

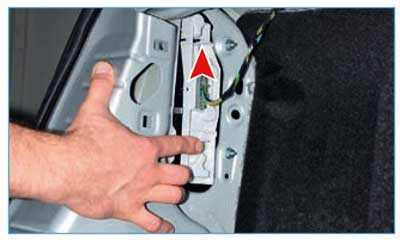

Нажимаем на два язычка фиксаторов крепления держателя ламп к заднему фонарю: верхний язычок нажимаем вниз, нижний — вверх.

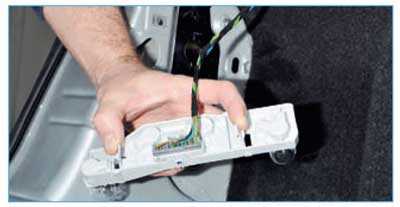

Снимаем держатель ламп.
Для замены ламп отсоединять колодку проводов от разъема фонаря не обязательно.

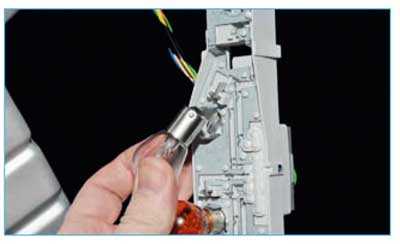

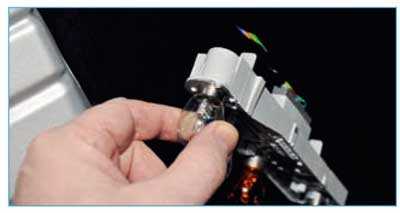

Нажимаем на колбу лампы сигнала торможения, утапливаем ее в патрон, поворачиваем по часовой стрелке…

…и вынимаем из патрона.
Лампа сигнала торможения P21W мощностью 21 Вт имеет симметричные выступы на корпусе, поэтому устанавливается в патрон в любом положении.

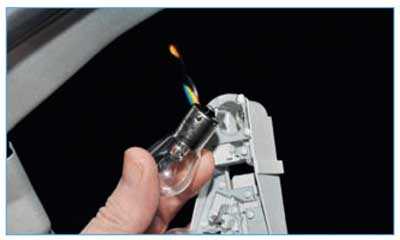

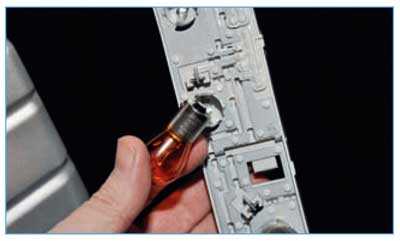

Нажимая на колбу лампы света заднего хода, утапливаем ее в патрон, поворачиваем по часовой стрелке…

…и вынимаем из патрона.
Лампа света заднего хода P21W мощностью 21 Вт также имеет симметричные выступы на корпусе.

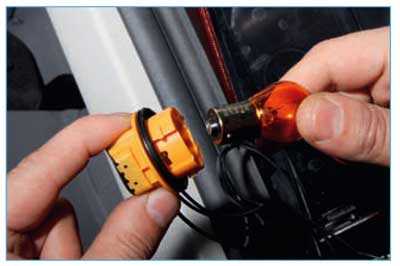

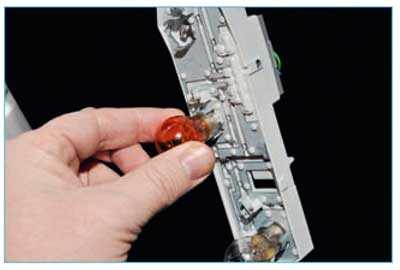

Нажимая на колбу лампы указателя поворота, утапливаем ее в патрон, поворачиваем по часовой стрелке…

…и вынимаем из патрона.
Лампа PY21W (оранжевого цвета) мощностью 21 Вт имеет несимметричные выступы на корпусе, пазы в ее патроне также несимметричны.

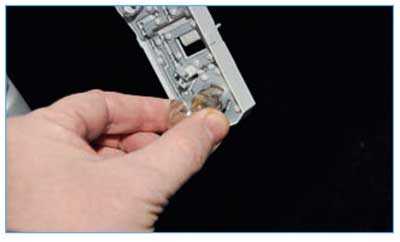

Нажимая на колбу лампы заднего противотуманного и габаритного света, утапливаем ее в патрон, поворачиваем по часовой стрелке…

…и вынимаем из патрона.
Лампа заднего противотуманного и габаритного света P21/4W мощностью 21 и 4 Вт имеет несимметричные выступы на корпусе, пазы в ее патроне также несимметричны.

Для снятия заднего фонаря снимаем крышку.

Нажимаем на фиксатор…

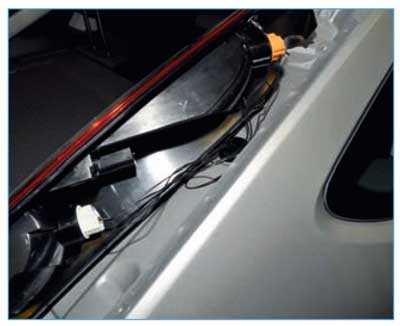

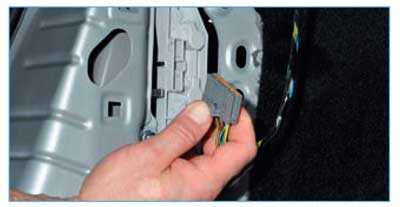

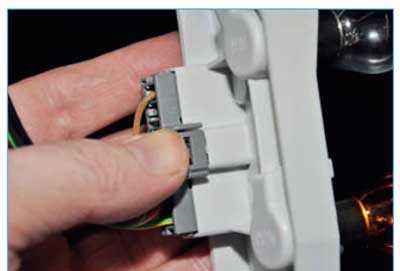

…и отсоединяем колодку проводов от разъема фонаря.

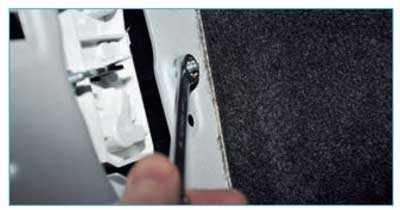

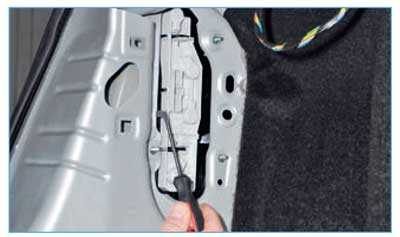

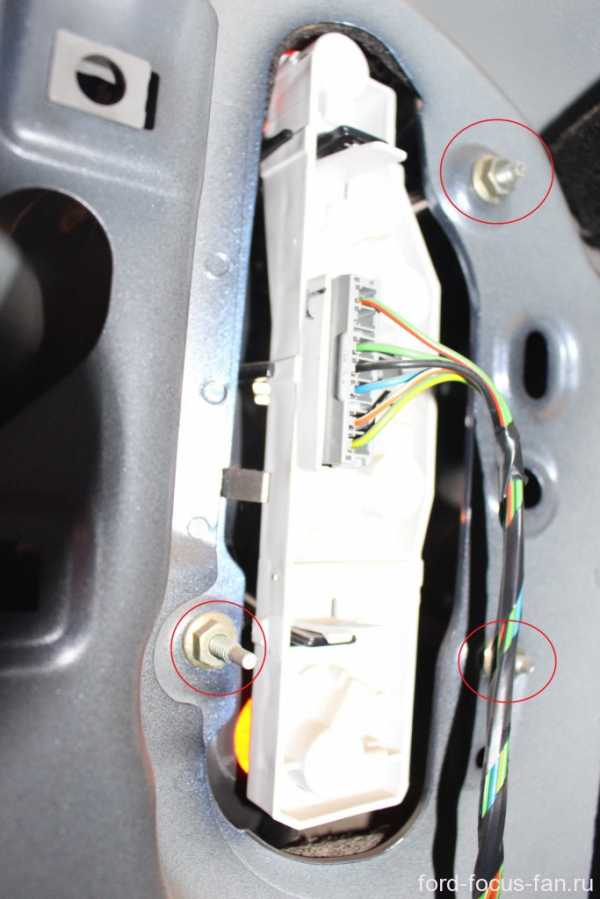

Накидным ключом или головкой «на 10» отворачиваем три гайки крепления заднего фонаря к кузову.

Шпилька со стороны проема крышки багажника длиннее, чем остальные, поэтому отворачивать гайку с нее удобнее высокой головкой.

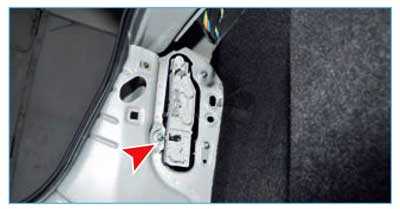

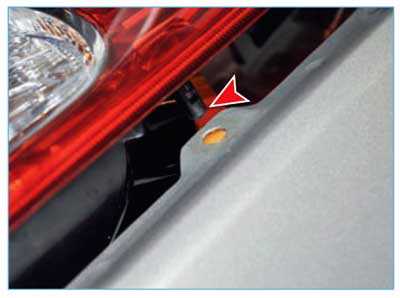

Нажимаем на металлический пружинный фиксатор.

Этот фиксатор предотвращает падение фонаря при отворачивании гаек его крепления.

Снимаем задний фонарь.

СНЯТИЕ ЗАДНЕГО ФОНАРЯ, ЗАМЕНА ЛАМП АВТОМОБИЛЯ С КУЗОВОМ ХЭТЧБЕК

Работа показана на правом заднем фонаре. Замена ламп в левом заднем фонаре выполняется аналогично.

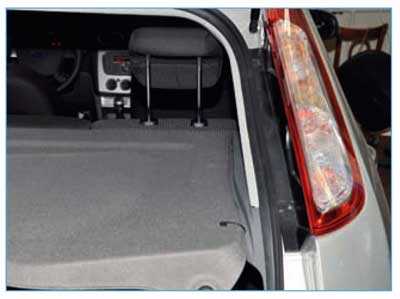

Для замены ламп открываем дверь багажного отделения.

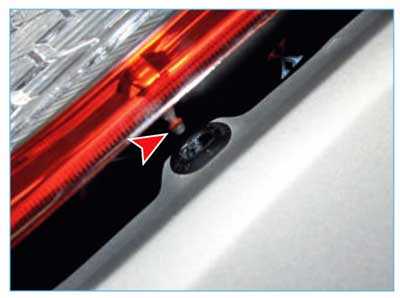

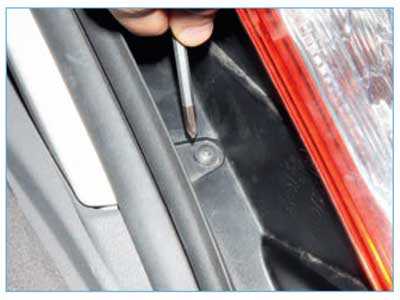

Крестообразной отверткой отворачиваем два самореза крепления заднего фонаря к кузову.

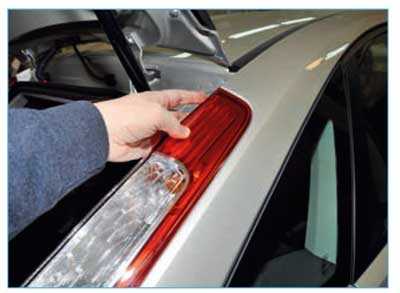

Тянем на себя верхнюю часть корпуса фонаря…

…и выводим его верхний фиксатор из отверстия в кузове.

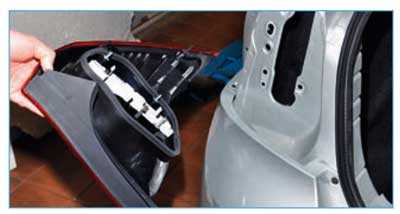

Продолжая тянуть корпус фонаря на себя, выводим из отверстия в кузове его нижний фиксатор.

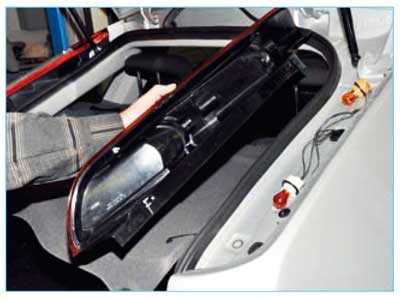

Поворачиваем корпус фонаря так, чтобы открылся доступ к патронам ламп.

Поворачиваем против часовой стрелки патрон лампы указателя поворота.

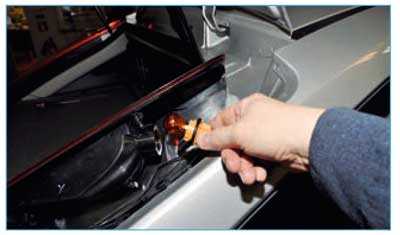

Вынимаем патрон лампы указателя поворота из корпуса фонаря.

Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем по часовой стрелке и вынимаем из патрона.
В заднем фонаре применяется однонитевая лампа указателя поворота оранжевого цвета PY21W мощностью 21 Вт. Лампа имеет несимметричные выступы на корпусе, пазы в ее патроне также несимметричны.

Поворачиваем против часовой стрелки патрон лампы сигнала торможения и габаритного света.

Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем по часовой стрелке и вынимаем из патрона.
Комбинированная двухнитевая лампа сигнала торможения и габаритного света красного цвета имеет обозначение PR21/5W и мощность 21 и 5 Вт. Лампа имеет несимметричные выступы на корпусе, которые позволяют установить ее в пазы патрона только в одном положении. Устанавливаем новые лампы в обратной последовательности.

Для снятия фонаря достаточно вынуть из корпуса фонаря оба патрона — с лампой указателя поворота и лампой сигнала торможения и габаритного света.

vajnovsem.ru

Ford Focus 2 Задний фонарь хэтчбек снять замена ремонт Форд Фокус 2

Ford Focus 2 > Ремонт автомобиля > Электрооборудование > Снятие заднего фонаря, замена ламп автомобиля с кузовом хэтчбек

Работа показана на правом заднем фонаре. Замена ламп в левом заднем фонаре Форд Фокус 2 выполняется аналогично.

Для замены ламп открываем дверь багажного отделения.

Крестообразной отверткой отворачиваем два самореза крепления заднего фонаря к кузову.

Тянем на себя верхнюю часть корпуса фонаря…

…и выводим его верхний фиксатор из отверстия в кузове.

Продолжая тянуть корпус фонаря на себя, выводим из отверстия в кузове его нижний фиксатор.

Поворачиваем корпус фонаря так, чтобы открылся доступ к патронам ламп.

Поворачиваем против часовой стрелки патрон лампы указателя поворота.

Вынимаем патрон лампы указателя поворота из корпуса фонаря.

Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем по часовой стрелке и вынимаем из патрона.

В заднем фонаре применяется однонитевая лампа указателя поворота оранжевого цвета PY21W мощностью 21 Вт. Лампа имеет несимметричные выступы на корпусе, пазы в ее патроне также несимметричны.

Поворачиваем против часовой стрелки патрон лампы сигнала торможения и габаритного света.

Слегка нажимая на колбу лампы, утапливаем её в патрон, поворачиваем по часовой стрелке и вынимаем из патрона.

Комбинированная двухнитиевая лампа сигнала торможения и габаритного света красного цвета имеет обозначение PR21/5W и мощность 21 и 5 Вт. Лампа имеет несимметричные выступы на корпусе, которые позволяют установить ее в пазы патрона только в одном положении. Устанавливаем новые лампы в обратной последовательности.

Для снятия фонаря Форд Фокус 2 достаточно вынуть из корпуса фонаря оба патрона — с лампой указателя поворота и лампой сигнала торможения и габаритного света.



Снятие заднего фонаря, замена ламп автомобиля с кузовом хэтчбек Ford Focus 2

Первоисточник контента – WiKi сайта журнала “За Рулём”

ford-focus-2.dv13.ru

Задний фонарь форд фокус 2 седан: замена ламп

Замена заднего фонаря Форд Фокус 2 седан нам с приятелем потребовалась для установки на его Фокус 2 альтернативной оптики. Мы заменили штатную оптику на тюниг-фары как передние, так  и задние.

задний фонарь форд 2



Снятие передних фар и замена их лампочек куда сложнее, чем задних. Для работы, нам всего-то понадобится торцовый ключ или головка на 10 с трещеткой.

Лично я, удобства ради, вытащил из багажника коврик и часть органайзера, которая мне мешала.

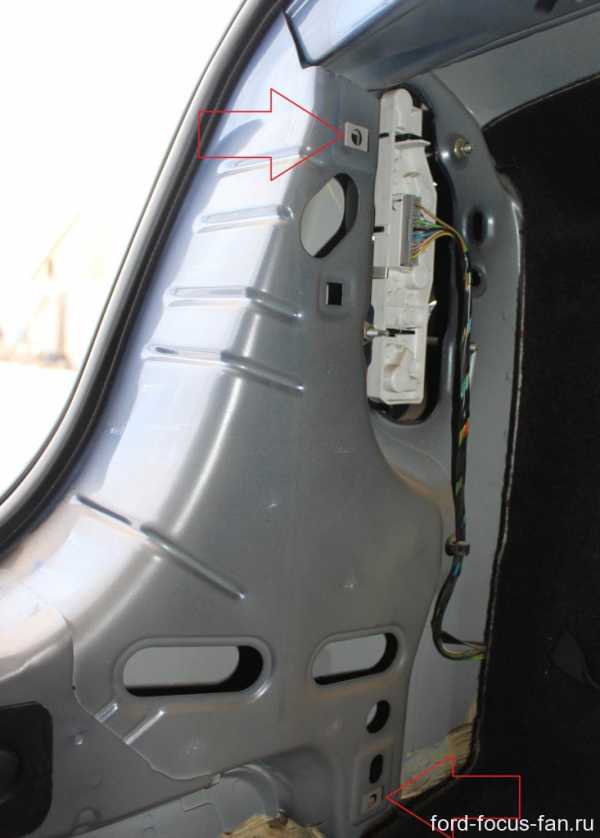

замена и снятие заднего фонаряЗатем, снимаем два пластмассовых фиксатора декоративной панели заднего фонаря. Просто выдерните их на себя. На фото ниже, указаны пазы вставки этих фиксаторов.

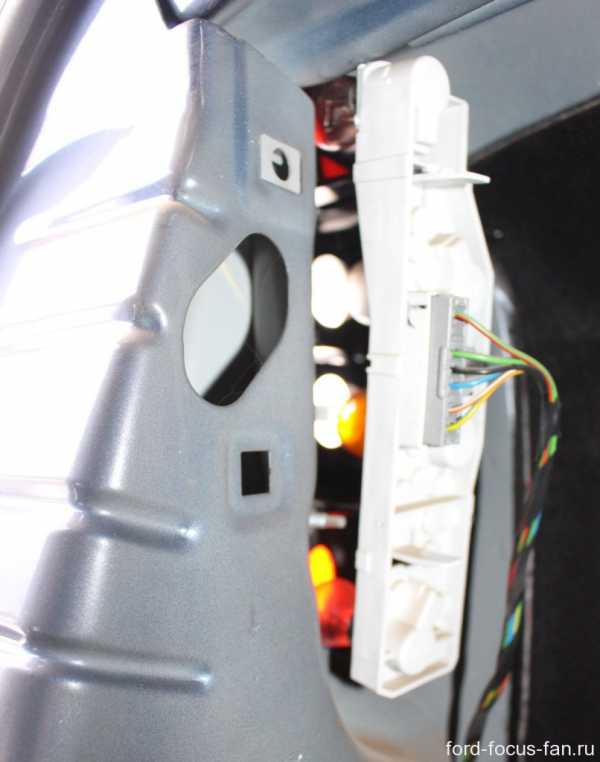

А для того, чтобы снять задний фонарь Форд Фокус 2 нужно отсоединить штекер и открутить три гайки на 10.

А если, вас интересует замена ламп заднего фонаря Форд Фокус 2, то вам нужно только снять плату , без демонтажа самой фары. Для этого, нужно просто оттянуть два белых пластмассовых ушка от черных.

И плата снимается вместе с лампочками, отдельно от фары.

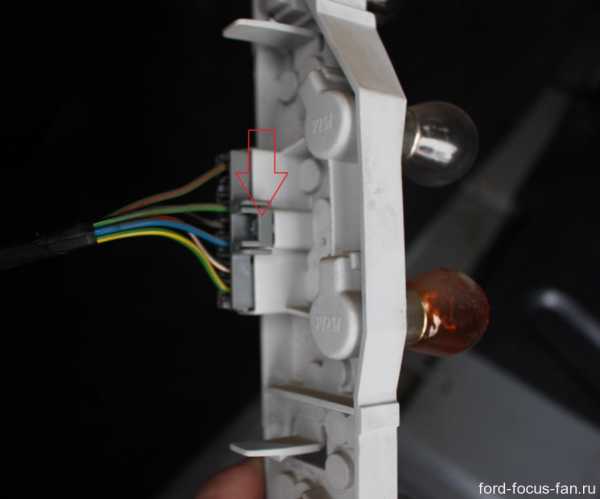

Отсоединяем разъем вдавив вниз фиксатор…
Лампы задней фары Форд Фокус 2 — одноконтактные, 12-ти вольтные, стандартные для большинства автомобилей.

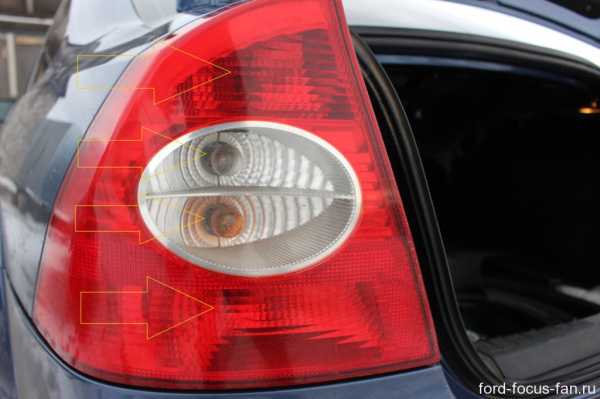

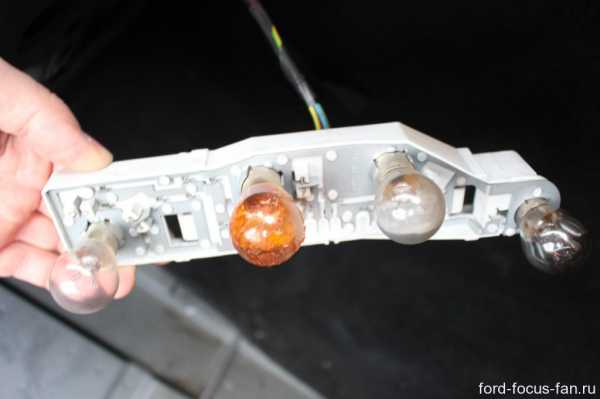

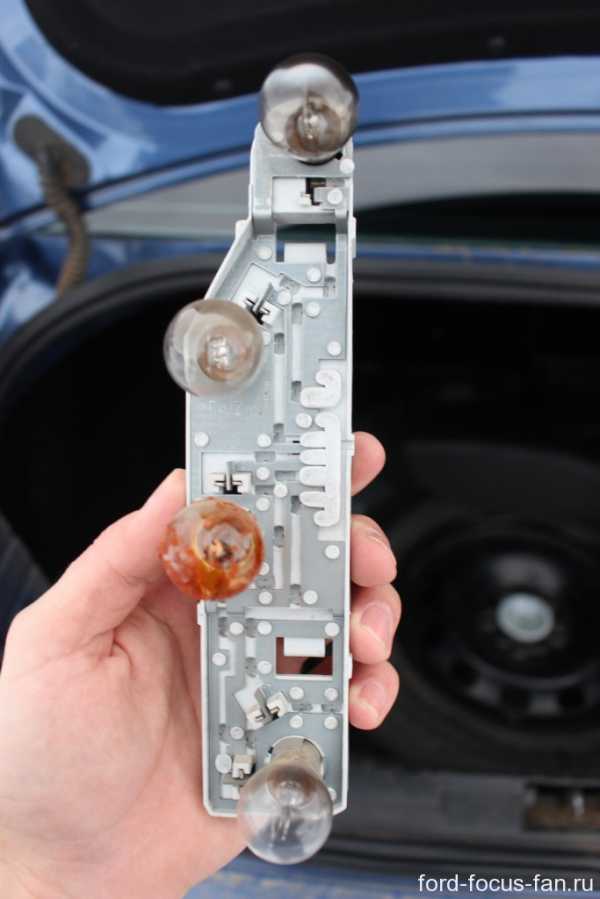

Расположение лампочек заднего фонаря Форд Фокус 2 седан

По порядку сверху вниз:

1. Самая верхняя лампочка-лампа сигнала торможения или лампа стопа
2. Вторая — лампа заднего хода
3. Лампа поворотника
4. Самая нижняя, последняя-лампа габаритов и противотуманная
