Замена воздушного фильтра на Ford Focus 2 своими руками

Всем привет! Сегодня на Форд Мастере речь пойдет о том, как заменить воздушный фильтр на Фокусе второго поколения. Мы уже ознакомили вас с отчетами о том как заменить воздушный фильтр на Фьюжне, также мы рассказывали о том как заменить данный элемент на Форд Фиеста и Мондео третьего поколения.Сегодня дошла очередь и до Фокуса… Работа не сложная, как и во всех вышеперечисленных случаях, все выполняется просто и без особых проблем. Главное иметь для работы кое-какие инструменты, а именно: отвертку; трещотку с удлинителем и несколькими головками, новый фильтр, а также примерно полчаса времени, и конечно же неутолимое желание выполнить замену своими руками.

Когда менять воздушный фильтр?

Согласно регламенту, замена воздушного фильтра должна производиться примерно через 20 тыс. км пробега. Если же вы проживаете за городом или ездите по грязным запыленным дорогам, то от замены до замены у вас не должно быть больше 10-15 тыс. км. В промежутке между заменами рекомендуется контролировать состояние фильтра и степени его загрязнения, если вы обнаружили механические повреждения, деформацию, скопление большого количества пыли, песка или другого постороннего мусора на фильтре — следует произвести досрочную замену во избежание попадания всего вышеперечисленного в двигатель.

Пошаговый фотоотчет о том как заменить воздушный фильтр на Форд Фокус 2

Итак, если все необходимое у вас имеется можно приступать к работе.

  1. Глушим мотор, даем ему остыть, затем поднимаем крышку капота.

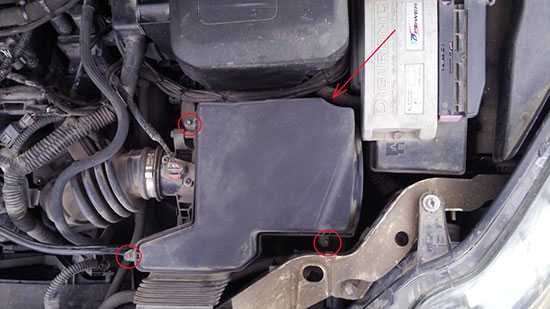

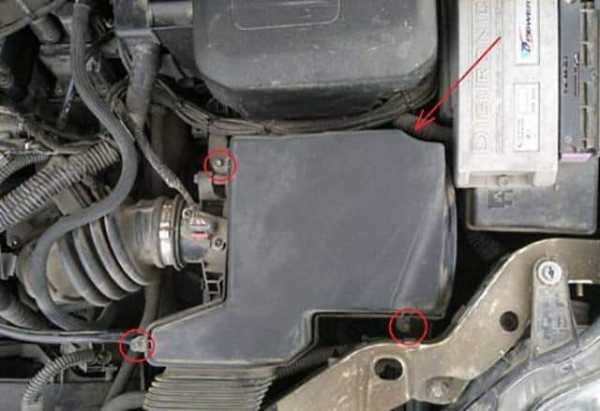

  1. При помощи головки на “7” откручиваем 4 болта крепления крышки корпуса под которой располагается сам фильтр.

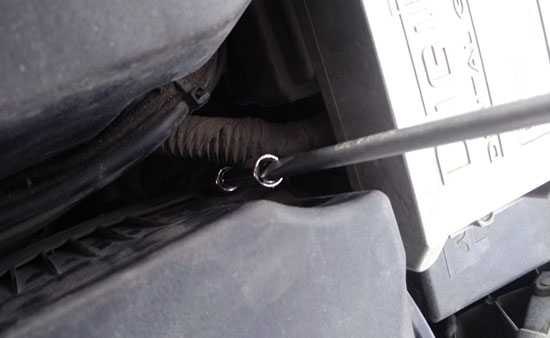

  1. Далее берем трещотку, небольшой удлинитель и приступаем к откручиванию двух правых винтов, расположенных справа

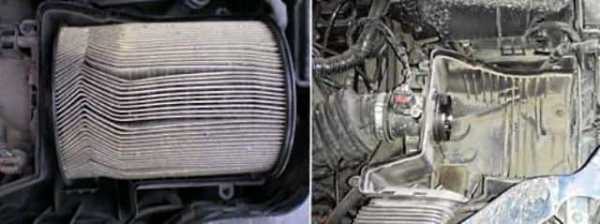

  1. Потяните крышку корпуса на себя и отложите ее в сторону. Под ней вы увидите старый негодный фильтр, который собственно и будем менять.

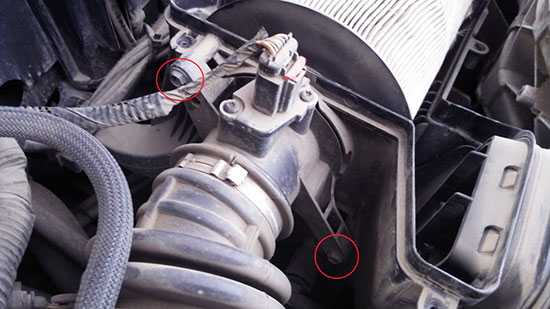

  1. Ключом TORX Т-25 (звездочка) открутите два винтика помеченных на фото, ими крепится воздуховод. Делаем это для того чтобы упростить процесс демонтажа старого и установки нового фильтра. Если “звездочки” нет, воспользуйтесь головкой на “8”.

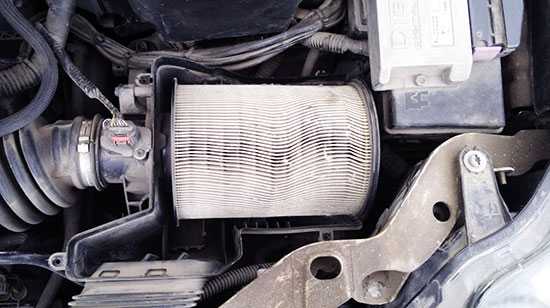

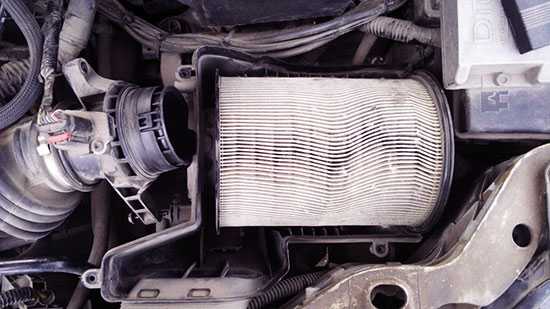

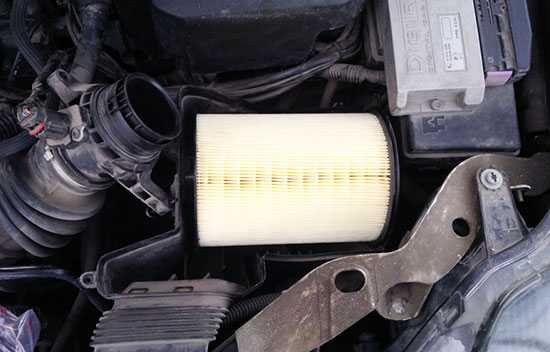

  1. Далее отодвигаем патрубок в сторонку и достаем старый фильтр. Оцениваем его состояние, достаем новый фильтр и устанавливаем его на место старого. Перед установкой рекомендую пропылесосить пыль и песок в корпусе воздухана, если таковая там есть. Также не помешает проверить состояние фильтра картерных газов, который представляет собой небольшой кусочек поролона. В моем случае этот “фильтрик” оказался грязным, поэтому вариантов было два, либо постирать старый, либо вырезать новый. Я выбрал первый вариант.

  1. Сборка выполняется в обратной последовательности.

Работа выполнена, осталось собрать инструмент и произвести пробный запуск мотора. Такую работу как вы понимаете нет смысла доверять СТО-шниками поскольку она несложная и легко выполняется своими руками, к тому же такая «самодеятельность» в итоге позволит сэкономить время и деньги.

У меня все, пробуйте и у вас непременно получится. Всем пока, и до новых встреч на ford-master.ru.

По материалам этой статьи.

Понравилась статья? Поделитесь ею с друзьями в соц. сетях сетях:

ford-master.ru

Замена воздушного фильтра форд фокус 2 (дорестайл)+видео

На бумаге, замена воздушного фильтра (не важно-какая машина,) у большинства бензиновых моделей производится через 20 тыс км. А когда менять воздушный фильтр лучше, учитывая наши условия эксплуатации автомобиля, так это каждые 10 тысяч так же, как и менять моторное масло.

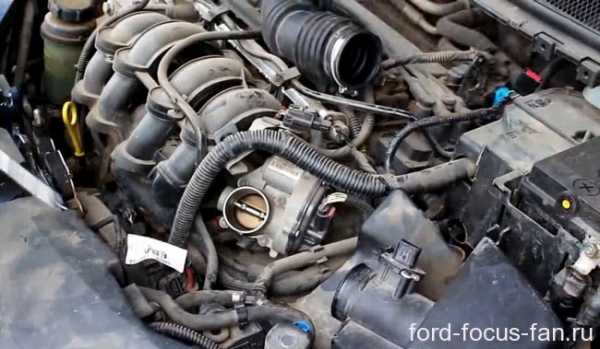

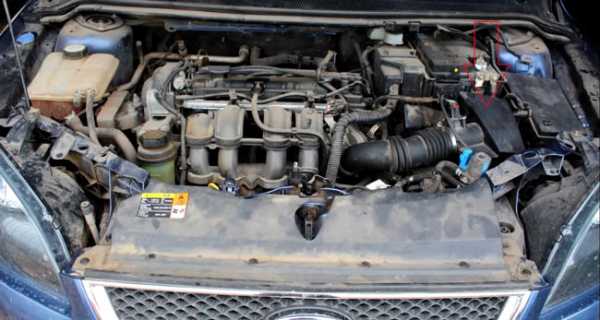

Где находится воздушный фильтр? У форд фокус — рядом с аккумулятором.

Расположение воздушного фильтра форд фокус 2

У меня форд фокус 2 2005 года, самый первый образец форд фокус 2, дорестайлинговая версия. Встал вопрос-какой воздушный фильтр лучше? В итоге, купил стандартный прямоугольный фильтр.

Воздушный фильтр форд фокус 2 дорестайл

Для ремонта нам понадобится:

  1. Новый воздушный фильтр
  2. Набор звездочек
  3. Двусторонняя отвертка
  4. Новый фильтр вентиляции картера

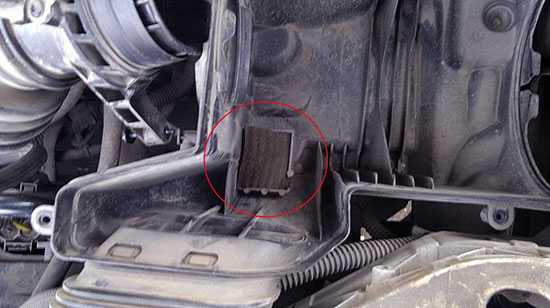

Фильтр вентиляции картера

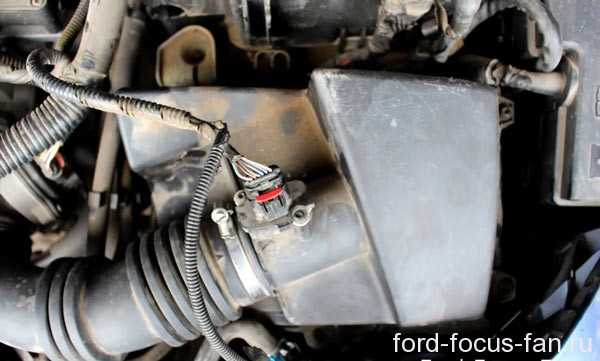

Корпус воздушного фильтра форд фокус 2 дорестайл

Замена воздушного фильтра

В отличие от замены воздушного фильтра форд фокус 2 рестайл, замена фильтра на старом фокусе чуть сложнее. Отсоединяем комбинированный датчик массового расхода и температуры поступающего воздуха. Отверткой с плоским лезвием поддеваем красный язычок штекера и поднимаем его вверх до упора (не перестарайтесь-сломается). Затем, снимаем сам штекер.

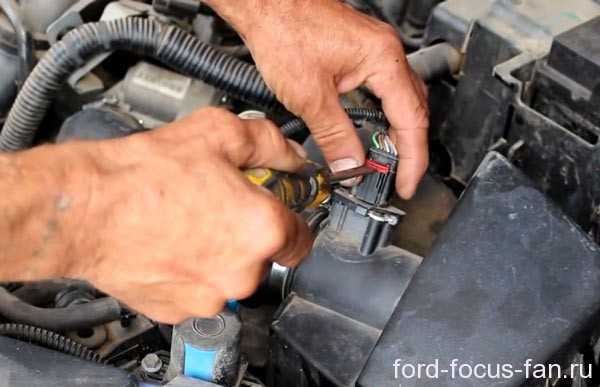

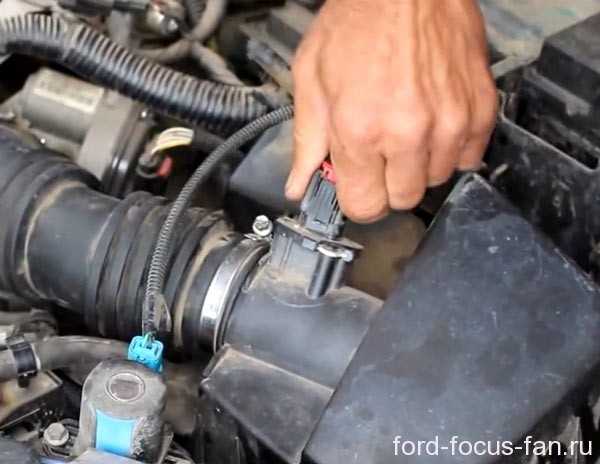

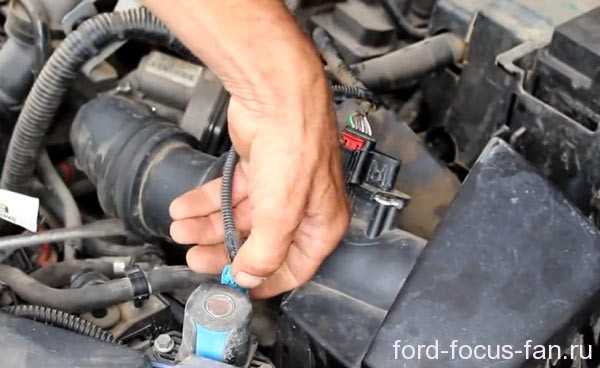

Штекер комбинированного датчика массового расхода и температуры поступающего овздуха

штекер датчика массового расхода форд фокус 2

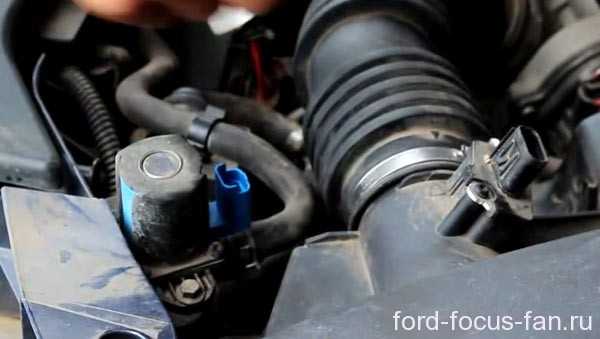

Для большего удобства, отсоедините и соседний синий штекер (прижав боковой язычок внутрь штекера).

отсоединяем для большего удобства

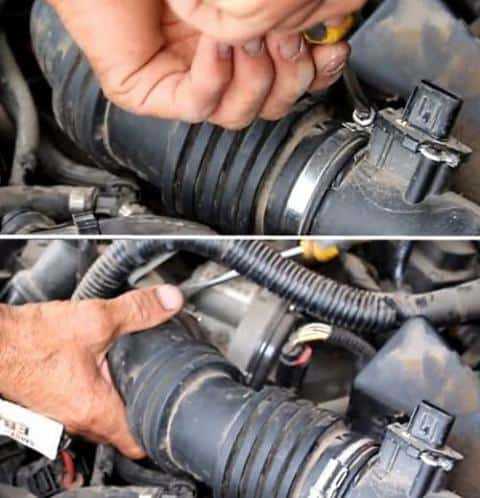

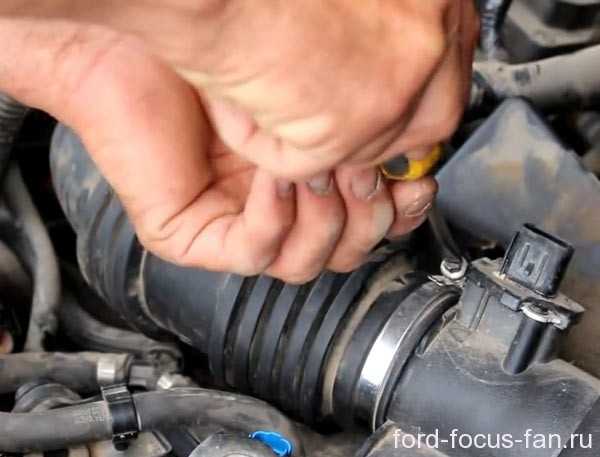

Ослабьте хомуты воздухоподводящего рукава или патрубка и снимите его, просто будет удобнее убрать его, чем он будет «валяться под ногами».

Ослабляем хомут воздуховода

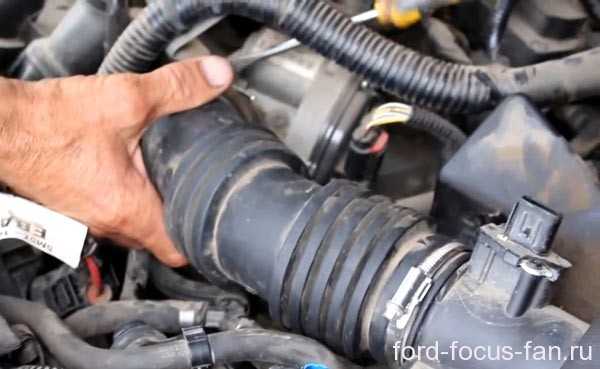

Снимаем воздухоподводящий рукав (воздуховод)

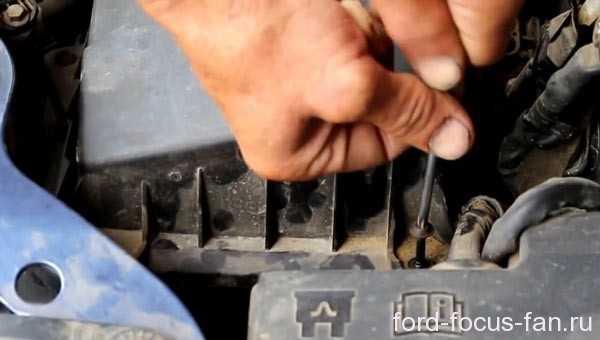

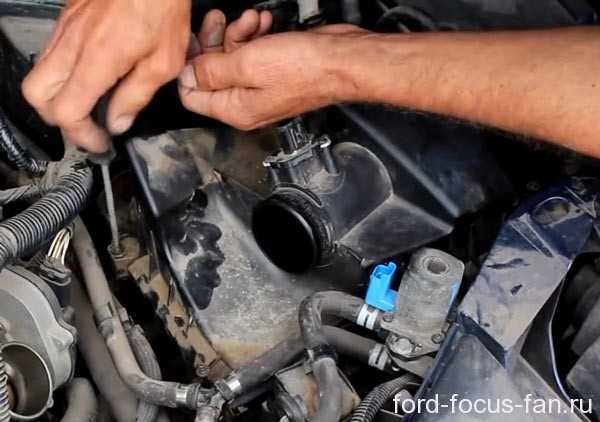

Теперь нам предстоит открутить 6 саморезов под звездочку по периметру крышки воздушного фильтра.

Откручиваем саморезы крышки корпуса

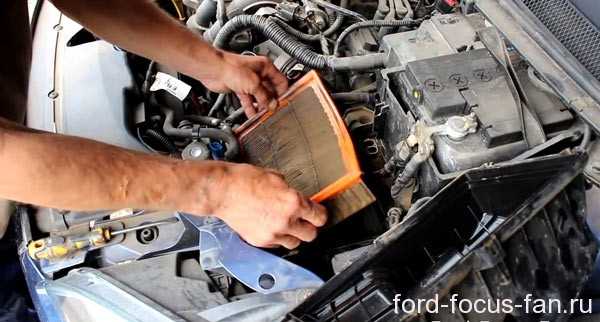

И вытаскиваем фильтр. Поставьте новый фильтр так, чтобы он плотно прилегал по периметру и сидел в пазу и соберите все в обратном порядке.

замена воздушного фильтра форд фокус 2 дорестайл

Если, корпус воздушного фильтра в масле и грязи (тоже самое будет и с фильтром), его необходимо снять и промыть бензином. Кстати, насчет удобств, замена воздушного фильтра форд фокус 2 рестайл производится проще, чем фф2 дорестайл.

Если, ваш двигатель «жрет масло» или машина была перевернута, то вы увидите, что воздушный фильтр, фильтр вентиляции картера и корпус воздушного фильтра в масле и внутри творится вот такое…

Предворительно промыв или прочистив корпус, замените вместе с воздушным фильтром и фильтр картерных газов (фильтр вентиляции картера).

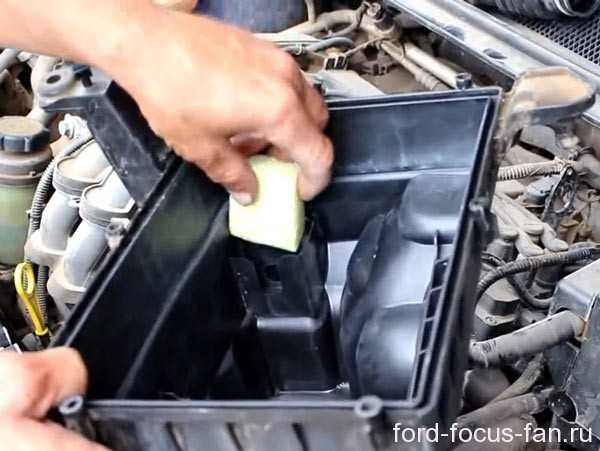

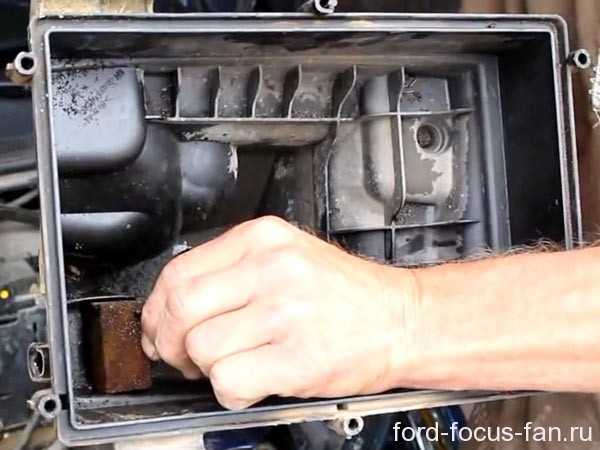

Временно можно использовать вместо фильтра вентиляции картера губку

А как снять корпус воздушного фильтра и, заодно, заменить фильтр картерных газов, смотрите здесь!

Похожие записи:

ford-focus-fan.ru

Как заменить своими руками воздушный фильтр на Форд Фокус 2

Своевременная замена воздушного фильтра улучшает работу двигателя. Давайте разберемся как поменять воздушный фильтр на Форд Фокус своими руками.

Фильтр воздушный Tsn-Цитрон на автомобили Ford Focus 2, 3, C-max.

Для работы на оптимальной мощности Форд Фокус 2 нужна качественная топливно-воздушная смесь. Бензин или дизель не обладает особой горючестью. Для его сгорания с большим выделением энергии из топлива образовывают мелковзвешенную смесь.

Низкое качество топлива, загрязненный и / или недостаточный воздух приводит к ухудшению горения топливной смеси — потери мощности двигателя.

Воздушный фильтр очищает воздух и пропускает его в двигатель в нужном количестве. Срок службы фильтрующего элемента ограничен. Замена воздушного фильтра своими руками на Форд Фокус 2 производится без ямы. Главное знать где находится фильтр и как правильно его снять.

Виды фильтров

Выделяют несколько видов воздушных фильтров для Форд Фокус 2. До рестайлинга Форд Фокус 2 (2004 — 2007 годов выпуска) оснащался прямоугольным фильтром.

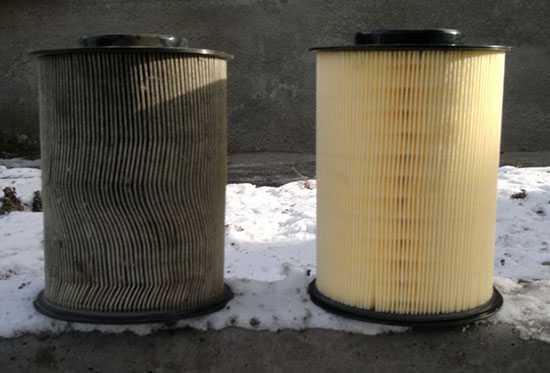

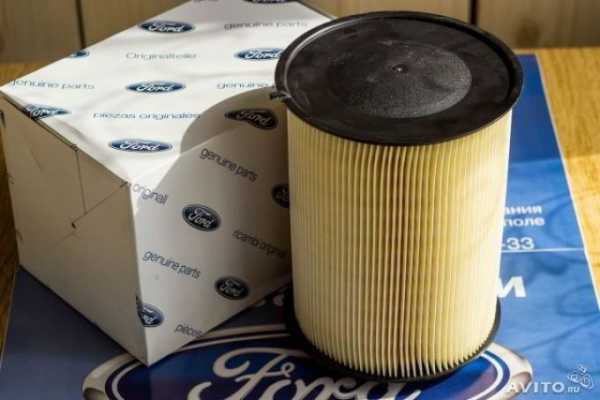

В 2007 году производители выпустили рестайлинговый Фокус 2 с цилиндрическим воздушным фильтром.

В наше время компании изобрели фильтр с нулевым сопротивлением воздуху. Главное его отличие от обычного фильтра в том, что он сделан из более качественного материала — хлопка. Хлопок не впитывает грязь, сохраняет свои свойства при любых условиях.

Воздушные фильтры нулевого сопротивления нужно промывать и смазывать.

Воздухозаборник нулевого сопротивления увеличивает мощность автомобиля на 5%. За счет пропуска большего количества воздуха во впускной коллектор увеличивается и объем подаваемого топлива. Происходит более полное сгорание топлива и растет мощность.

Фильтр отличается продолжительным сроком службы. Производители дают гарантию на 1,5 млн километров пробега. Стоимость фильтрующего элемента около $60.

Еще одна новинка на рынке — выносной воздушный фильтр. Он устанавливается в специальный корпус за пределами подкапотного пространства. Подвод воздуха обеспечивается естественным потоком.

Через сколько км пробега менять

В мануале Ford Focus 2 указана периодичность замены через каждые 20 000 км или 1 раз в 3 года. В случае эксплуатации автомобиля в загрязненных условиях заменить фильтр через 10 000 км пробега.

Где находится

Под капотом справа от двигателя. Прикрыт пластмассовой крышкой. Владелец Форд Фокус прочитает мануал и сам заменит воздушный фильтр без СТО.

Инструменты

  • Головка на 7мм с удлинителем или ключ на 7мм.
  • Жидкость ВД-40.

Пошаговая инструкция

  1. Открутить 4 болта на крышке.
  2. Потянуть вверх крышку. Нужно приложить усилие — крышка плотно сидит.
  3. Извлечь старый фильтрующий элемент.
  4. Протереть и/или пропылесосить короб.
  5. Установить новый фильтр.
  6. Закрыть крышку и прикрутить болты.




Ремонтируем автомобиль Форд Фокус самостоятельно:

bezsto.ru

Замена воздушного фильтра на Ford Focus 2: Пошаговая инструкция, Видео

Для того чтобы двигатель вашего Форд Фокус 2 выдавал приемлемую мощность, ему необходима качественная топливно-воздушная смесь. Сам по себе бензин, поступающий в цилиндры двигателя, не обладает особой горючестью. Для того чтобы он сгорал с большим выделением энергии из него образовывается мелко взвешенная смесь с большой поверхностью горения.



Такой состав сгорает в цилиндре двигателя практически мгновенно, сильно толкая поршни. Однако как при использовании некачественного бензина, так и при недостаточном или грязном воздухе – характеристики топливно-воздушной смеси значительно ухудшаются.

Обеспечивает приемлемый поток очищенного воздуха фильтр воздушного потока. Он одновременно должен и сдержать грязь и пропускать воздух. Но со временем, грязь и пыль забивают его рабочие поверхности и двигатель вашего автомобиля начинает испытывать «кислородное голодание».

Таким образом, сменный элемент воздушного фильтра двигателя вашего Форд Фокус 2 имеет ограниченный ресурс работы. Срок службы фильтрующего элемента может изменяться в зависимости от сезона эксплуатации. В чистом морозном зимнем воздухе пыли меньше, а вот летом к городской пыли добавляется еще и пыльца растений. Также срок службы зависит от места эксплуатации автомобилей: пыльный проселок или чистая федеральная трасса, маленький городок или огромный мегаполис.

[stextbox id=»grey»]Инструкция по эксплуатации рекомендуем заменять сменный элемент через 10 тысяч километров пробега. [/stextbox]Для того, чтобы проверить состояние воздушного фильтра – откройте капот моторного отсека.

По периметру колпака кожуха воздушного фильтра расположены фиксирующие винты (отмечены на рисунке красными стрелочками). Открутите их, не боясь их падения внутрь – они надежно зафиксированы на корпусе.

Пошаговая инструкция по замене воздушного фильтра на Ford Focus 2

Прилагая лишь небольшое усилие – снимите колпак короба воздушного фильтра. Извлеките старый фильтрующий элемент, проверьте его состояние. При поверхностном загрязнении вы можете очистить его механическим способом. Используйте для этих целей пылесос или поток сжатого воздуха.

Направляйте поток очищающего воздуха в направлении, противоположном тому, по котором поток поступает в машину при обычной работе. Также не забудьте тщательно очистить изнутри короб воздушного фильтра. За время эксплуатации там может накопиться много грязи и пыли. После этого разместите в посадочном месте новый сменный элемент и произведите в обратном порядке сборку конструкции.

Обратите внимание на пыль, оставшуюся внутри корпуса воздушного фильтра. Не забудьте тщательно очистить ее.

Видео — замена воздушного фильтра на Ford Focus

filtrzamena.ru

Форд Фокус: замена воздушного фильтра

Воздушный фильтр на автомобиле несет в себе немало важных функций и основным его предназначением является очистка воздуха, поступающего в мотор. Он снижает шум, создает непрерывное поступление воздушных масс, предотвращает образование жидкости. Не нужно убеждать каждого шофера в необходимости его замены в случае загрязнения, потому что в цилиндры начинает поступать наименьшее число горючего, из-за чего появляются перебои в работе двигателя, пропадает мощь и увеличивается его расход. Замена воздушного фильтра Ford Focus не требует специальных знаний, поэтому ее может сделать каждый шофер самостоятельно. Вся операция происходит довольно быстро, но присутствуют некоторые различия, относительно 2-й и 3-й модели, о которых мы сегодня и поговорим.

Как поменять воздушный фильтр на Форд Фокус 2

На Ford Focus 2 замену воздушного фильтра следует производить примерно через каждые 20 тыс. км пробега. Если эксплуатация автомобиля происходит в особо тяжелых условиях, данный промежуток уменьшается до 1–2 раз. Сильно деформированный, либо покоробленный компонент, следует сменить вне зависимости от пробега. Нужно запомнить, что ломаный или очень грязный элемент приводит к мощному износу мотора. В основном это делается с целью очистки внутренней полости, для установки сменного фильтра, а кроме того, чтобы сделать допуск к левосторонней доли движкового отсека в случае серьезного ремонта.

В Форд Фокус 2 рестайлинг выполняем в следующем порядке действий:

  • Головкой №7 отворачиваем 4 самореза крепления покрышки фильтра и убираем ее в сторону;
  • Нажав в разрез вставного элемента, вынимаем его;
  • Вынимаем фильтр проветривания картера и заменяемый компонент воздушного;
  • Отверткой жмем в 2 фиксатора воздухоприемника, отнимаем;
  • Ослабляем затяжку хомута крепления волнистого шланга и убираем трубу;
  • Удерживая трубки проветривания картера, смещаем закрепитель и убираем их с патрубка;
  • Снимаем резинное колечко крепления передней опоры;
  • Приподнимаем заднюю долю фильтра, вынимаем 2 инструкционных штифта с резинных опор и убираем блок-корпус.

Установку делаем в противоположной очередности. Сильно грязный элемент разрешается промыть топливом. Не забываем протирать на сухо внутренние полости чистой ветошью. Процесс не сложный, поэтому автолюбителями приветствуется самостоятельная замена.

Замена воздушного фильтра Форд Фокус 3

На модели Ford Focus 3 замена воздушного фильтра происходит в левой, передней доли подкапотного пространства, за спиной блока осветительных приборов и около предохранителей. Скрыт он в большом темном корпусе, верхняя часть которого закрепляется 4 винтами. Необходимо их предварительно отвинтить головкой, чтобы вынуть верхнюю крышку, после чего станет возможным достать воздушный фильтр.

Чтобы сменить компоненты фильтра необходимо сделать всего пару действий:

  • Болты крепления размещены под капотом и для удобства обозначены красным цветом, которые вынимаются с поддержкой ключа №7. Откручиваем 4 болта верхней покрышки и убираем ее;
  • Компонент располагается в определенном положении, а значит необходимо объединить выемку в корпусе с выступом в очистительном приборе, чтобы достать прежний элемент и установить новый;
  • Установить крышку и завинтить болты.

Как мы видим, вся процедура по замене происходит намного быстрее, в отличие от предыдущей модели, что также зависит от существенного различия систем. Еще одно различие кроется в конструкции бензинного двигателя Форд Фокус 2, где нужный спецфильтр размещен в модуле бензонасоса, расположенного в баке. Без помощи специальных приборов осуществить замену невозможно. Вся процедура потребует снять помпу и сам топливный бак, потому что в автомобиле этой марки отсутствует люк в кузове над топливным модулем.

Существуют определенные правила по распорядку, когда следует менять салонный и фильтр очистки атмосферы двигателя — это 20 и 45 тыс. км пробега, но это число относительное и всё зависит от условий эксплуатации, климатического расположения района и т. п. Если автомобиль применяется в очень пыльной обстановке, в таком случае цикличность уменьшается вплоть до 25 тыс. км. Перед началом проведения ремонтных работ, настоятельно рекомендуют изучить подробное руководство по проведению ЕТО и придерживаться нашей инструкции.

fix-my-car.ru

Замена воздушного фильтра Форд Фокус 2

Сменный элемент воздушного фильтра необходимо заменять через каждые 20 тыс. км пробега. При эксплуатации автомобиля в запыленной местности пробег между заменами элемента следует сократить в 1,5-2 раза. Деформированный или поврежденный элемент необходимо заменить независимо от пробега.

Проверка и замена фильтрующего элемента воздушного фильтра на двигателях 1,4 л R4 Duratec 16V; 1,6 л R4 Duratec 16V и 1,6 л R4 16V Duratec Ti-VCT

Вам потребуются: ключ TORX Т25, отвертка с плоским лезвием.

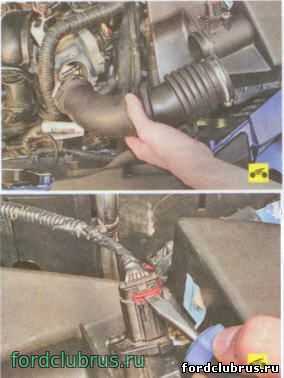

1.  Снимите воздухоподводящий рукав

2.   Сдвиньте отверткой фиксатор


3.   и отсоедините колодку жгута проводов отдатчика массового расхода воздуха и температуры поступающего воздуха.

Снимать воздухоподводящий рукав и отсоединять колодку отдатчика необязательно, можно отвести вместе с ним крышку воздушного фильтра. Однако удобнее выполнять операции, сняв воздухоподводящий рукав и отсоединив колодку жгута проводов отдатчика.

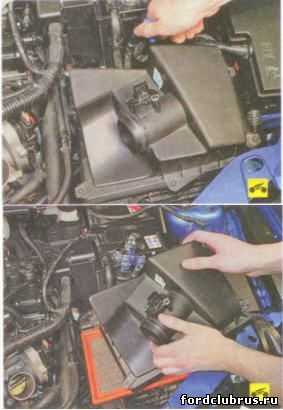

4.    Выверните шесть винтов



5.    Снимите крышку воздушного фильтра

7.    Осмотрите фильтрующий элемент. Продуйте его сжатым воздухом. Сильно загрязненный фильтрующий элемент замените.

8.    Если необходимо, удалите пыль и грязь из корпуса воздушного фильтра.

9.    Установите в корпус новый фильтрующий элемент.

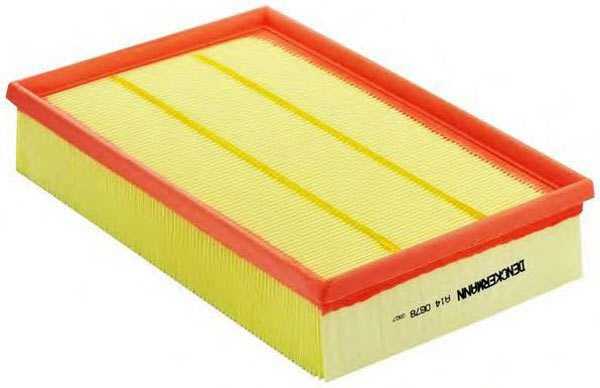

Фильтрующий элемент имеет прямоугольную форму, соответствующую форме корпуса воздушного фильтра, поэтому неправильная установка элемента исключена.

10.    Установите детали в порядке, обратном снятию.


 Замена фильтра ФФ2 на двигателях 1,8 л R4 Duratec-HE 16V и 2,0 л R4 Duratec-HE 16V
  Вам потребуется торцовый ключ «на 8».

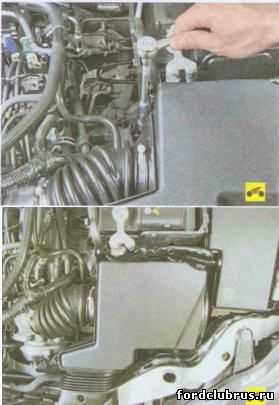

1. Выверните болты крепления.

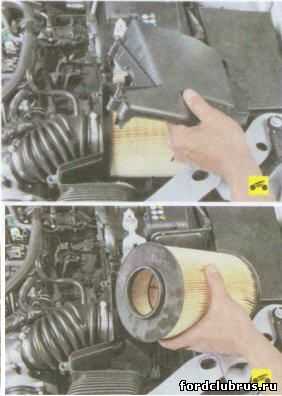

2. …снимите крышку воздушного фильтра…

3. …и извлеките фильтрующий элемент из корпуса фильтра.

4.    Осмотрите фильтрующий элемент. Продуйте его сжатым воздухом. Сильно загрязненный фильтрующий элемент замените.



5.    Если необходимо, удалите пыль и грязь из корпуса воздушного фильтра.

6.    Установите в корпус новый фильтрующий элемент, зафиксировав заднюю часть фильтрующего элемента в держателе корпуса воздушного фильтра.

7.    Установите детали в порядке, обратном снятию.

www.fordclubrus.ru

Ford Focus 2 Воздушный фильтр двигателя сменный элемент снять замена ремонт Форд Фокус 2

Ford Focus 2 > Техническое обслуживание > Замена сменного элемента воздушного фильтра

Сменный элемент воздушного фильтра необходимо заменять через каждые 20 тыс. км пробега. При эксплуатации автомобиля в запыленной местности пробег между заменами элемента следует сократить в 1,5–2 раза. Деформированный или поврежденный элемент необходимо заменить независимо от пробега.

Некондиционный либо сильно загрязненный элемент воздушного фильтра может привести к сильному износу и снижению мощности двигателя.

Головкой «на 7» отворачиваем четыре самореза крепления крышки фильтра.

Снимаем крышку воздушного фильтра.

Нажав на торец сменного элемента…

…вынимаем сменный элемент из корпуса фильтра.

Вынимаем фильтр системы вентиляции картера двигателя.

Сильно загрязненный фильтр заменяем. Допускается промыть его бензином. Чистой ветошью протираем внутренние полости корпуса и крышки воздушного фильтра.

Устанавливаем фильтр системы вентиляции картера.

Устанавливаем новый сменный элемент воздушного фильтра…

…при этом торец элемента должен зайти за выступы на корпусе фильтра.

Устанавливаем крышку фильтра и заворачиваем саморезы ее крепления.

Замена сменного элемента воздушного фильтра Ford Focus 2

Первоисточник контента – WiKi сайта журнала “За Рулём”

ford-focus-2.dv13.ru
