Замена рулевых тяг Форд Фокус 3

Моменты затяжки см. тут
Вам потребуются: трубный ключ, пассатижи, бокорезы, ключи «на 15», «на 17», «на 18», ключ для гаек колес, ключ Torx Т55, съемник шаровых шарниров.


1. Снимите с автомобиля поперечину передней подвески в сборе с рулевым механизмом (см. тут).


2. Снимите наконечник рулевой тяги (см. тут).


3. Сожмите отогнутые ушки малого хомута...


4. ...сдвиньте хомут по рулевой тяге и снимите его.
5. Перекусите бокорезами замок внутреннего хомута чехла тяги и снимите чехол с корпуса рулевой рейки, сдвинув чехол по тяге.
Хомут крепления защитного чехла одноразовый. При сборке обязательно замените его новым.
6. Отверните внутренний шаровой шарнир рулевой тяги и отсоедините тягу от рейки.
При отворачивании рейку рулевого механизма для удобства зажмите в тиски с мягкими губками (или через накладки из мягкого металла).

7. Установите детали в порядке, обратном снятию, с учетом следующего:

- проверьте защитный чехол рулевой тяги, Если на чехле обнаружены трещины, замените его;

- установите новые хомуты крепления защитного чехла рулевой тяги.

Хомут крепления защитного чехла к корпусу рулевого механизма одноразовый. При сборке обязательно замените его новым.


Так выглядит новый, «необжатый» хомут.


Индикатором правильного «обжатия» хомута является зазор А. Он должен быть в пределах 2,4-2,8 мм. Если зазор больше, «дожмите» хомут до нормы; если меньше, замените хомут.

Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года. Для иных вариантов двигателя инструкция может отличаться.
Источник: Ford Focus III - Руководство по эксплуатации, техническому обслуживанию и ремонту. - М.ООО «ИДТР 320 с: ил., эл. схемы

carpod.ru

Замена рулевой тяги (с. 2)

И так, для начал пред история ) последствия ДТП

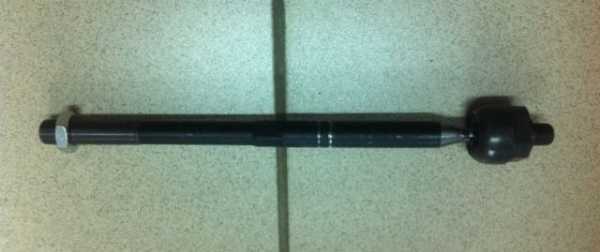

вот, посмотрели, что сломалось, погуглили что можно сделать, выяснили что можно поменять тягу, заказываем, правая/левая одинаковые, картинка с финисом
начинаем разбор, для начала из наконечника выкручиваем остаток тяги, и снимаем пыльник с другой части тяги) малый хамут пыльника простенький, пассатижами снимается, а вот второй дальний заставил повозиться, т.к. мануала нормального не нашел, даже не представлял как он выглядит, но после непродолжительного мозгового штурма я с ним разобрался, на фотках надеюсь будет понятно, если что спрашивайте, и снимаем пыльник
далее, нужно выкрутить тягу из рейки, на сток оригинальной тяге нет ни каких проточек под ключ, поэтому берем разводной ключ и им откручиваем, у меня открутилось все очень легко без всяких трехметровых труб, ну и все снятое вместе
все снято, теперь начинаем сборку в обратной последовательности
ЗЫ наконечник снимать, я считаю не нужно, достаточно покрутить рулем влево/вправо, и тяга в него вкрутится легко.
И так обратно вкручиваем тягу в рейку, в оригинальной запчасти уже есть проточки под ключ наверное на 32, у меня такого не оказалось, на 27 мал, поэтому также затянул разводным ключом, далее самое сложное, надеваем пыльник и... нужно натянуть большой хомут, честно скажу, не снимаю рейку в сборе, не уверен, что это вообще возможно, у меня толком ничего не получилось, плюсом с права очень мешается мотор ЭУРа...в общем натянул его кое как, весь его раздраконил , и ни чего он не затянул, как это было с завода( Как уже говорил, наконечник я не снимал, на тяге есть выштамповка под ключ на 15, контрящая гайка наконечника на 24, и фото
после такой операции необходимо ехать на выставление углов развала/схождения
и в заключении хочу сказать, я это проделал чтобы сдать машину в ремонт по КАСКО, по тому что это дешевле и быстрей чем на эвакуаторе, с хомутом/пыльником и сходразвалом надеюсь официалы разберутся, и надеюсь никаких проблем у меня со страховой и дальнейшим ремонтом не возникнет, надеюсь был полезен, благодарю за внимание

x

ffclub.ru

Форд фокус 3 рулевая тяга. Квалифицированная замена рулевой тяги Форд Фокус 3 и наконечников


Квалифицированная замена рулевой тяги Форд Фокус 3 и наконечников

Рулевая тяга – важнейший узел системы рулевого управления Форд Фокус 3. От его исправности зависит безопасность во время движения, так как исправная тяга обеспечивает эффективное и качественное управление транспортным средством.

Важно! Интервал замены рулевой тяги на автомобилях Форд Фокус 3 варьируется в пределах 50 – 60 тысяч км пробега, после которых появляются признаки выхода узла из строя. Решать проблему следует незамедлительно, иначе это скажется не только на качестве управления, а и может стать причиной аварийной ситуации на дороге и даже ДТП.

Замена рулевой тяги Фокус 3: предпосылки

Важной задачей рулевой тяги является обеспечение поворотов колес под заданным углом, с возможностью перераспределения усилий, которые создаются механизмом управления руля, являясь при этом определенными участками рулевой трапеции.

О том, что механизм вышел из строя и требует замены, могут свидетельствовать такие изменения в работе автомобиля:

  • появление характерного стука при повороте руля;
  • протекание жидкости ГУР;
  • руль начинает туго поворачиваться;
  • плохой возврат руля в нулевое положение;
  • недостаточная синхронизация колес и поворота руля в сторону.

Появление даже одного из признаков – повод провести диагностику системы рулевого управления, которое поможет не только устранить имеющиеся проблемы, но и предотвратит возможные поломки в будущем.

Причинами ухудшения, или поломки механизма могут быть неисправности или выход из строя таких элементов:

  1. Шарниры. Они расположены на самом конце тяги, а причиной их выхода из строя является износ втулки, а также возникающие из-за коррозии и неправильного монтажа повреждения резьбы, конуса и поверхности;
  2. Шплинт, который фиксирует корончатую гайку. Его неправильный монтаж приводит к нарушению работы всего механизма: выпадая, он ослабляет гайку, при этом теряется плотный контакт в пальце и происходит потеря геометрии рулевой трапеции. Это становится причиной невозможности управления автомобилем;
  3. Пыльники или чехол шарнира. Порванный пыльник и смещенный с гнезда чехол е могут в полной мере защитить шарнир от загрязнения, в результате чего износ узла происходит гораздо быстрее;
  4. Втулки, резьбовая часть тяг, и другие механизмы узла схождения. Они повреждаются при неаккуратной езде, а также вследствие коррозии.

Сами же рулевые тяги – достаточно прочны, так как представляют собой стержни из металла, которые сложно повредить. Но при наезде колесом на камень, или иное твердое препятствие их вполне можно повредить – тяги могут погнуться.

Важно! Своевременное и правильное устранение неисправности является залогом безопасности и надежности транспортного средства.

Замена рулевой тяги Форд Фокус 3

Сложность замены рулевых тяг Форд Фокус 3 состоит в том, что для этого следует не только снимать рулевой механизм в сборе с тягами, а и знать особенности ремонта данной марки авто. Для этого необходимо иметь определенные инструменты и оборудование, которые не всегда найдутся в гараже у водителя. Лучше обратиться за помощью в автосервисную мастерскую, где опытные профессионалы в кратчайшие сроки выполнят все необходимые работы.

Процесс замены в автосервисе происходит в такой последовательности:

  • с автомобиля снимается поперечина рулевой подвески в сборе с механизмом рулевого управления;
  • после демонтируется наконечник рулевой тяги, снимается хомут и чехол;
  • после снимается сама тяга с рейки и на ее место устанавливается новый механизм.

Важно! Опытные автомеханики знают, что хомут крепления защитного чехла является одноразовым, и в случае замены рулевых тяг должен быть заменен новым.

По окончании проведения замены обязательным условием дальнейшего нормального функционирования механизма управления является проверка угла схождения передних колес. Для этого на СТО используется специализированное регулировочное оборудование.

При необходимости замены тяг на Форд Фокус 3 не стоит забывать и о правильном подборе детали, следует строго следовать рекомендациям завода-производителя.

Для максимально возможного продления жизни рулевой тяги следует следовать некоторым рекомендациям, которые дают опытные автомеханики:

avtomotostyle.ru

8.4. Ford Focus II. Замена наконечника рулевой тяги — "ВАЖНО ВСЕМ"

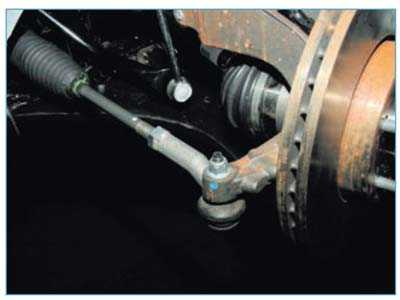

Наконечник рулевой тяги заменяем при выходе из строя его шарового шарнира или повреждении чехла шарнира.
Вывешиваем и снимаем колесо со стороны заменяемого наконечника. Надежно фиксируем автомобиль на подставке заводского изготовления.

Поворачиваем рулевое колесо до упора в сторону, противоположную снимаемому наконечнику.

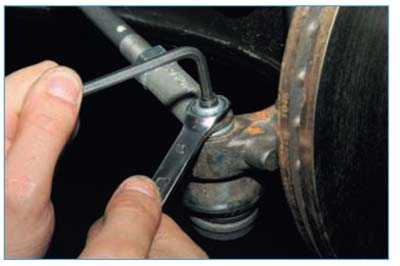

Накидным ключом «на 15» отворачиваем гайку шарового пальца, удерживая палец от проворачивания шестигранником «на 5».

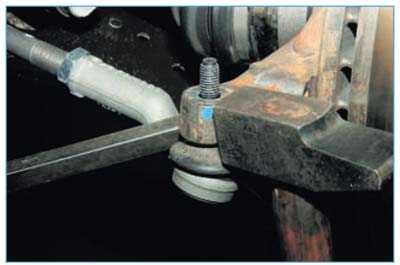

Нанося удары молотком по проушине рычага, одновременно нажимаем монтажной лопаткой на рулевую тягу вниз.
После того как крепление пальца в проушине кулака ослабнет…

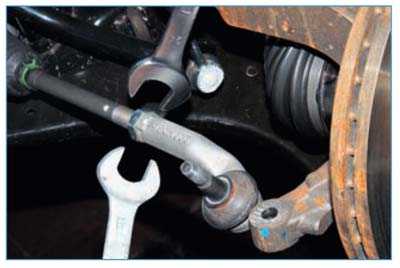

…вынимаем палец и ключом «на 24» ослабляем затяжку контргайки наконечника рулевой тяги, удерживая наконечник от проворачивания ключом «на 23» или трубным ключом.
Перед снятием наконечника помечаем его положение относительно тяги или подсчитываем количество целых оборотов при отворачивании.

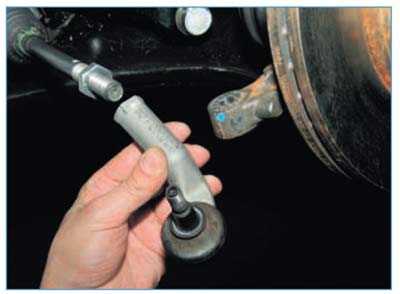

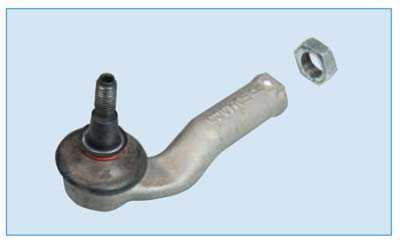

Снимаем наконечник.

На рычаге наконечника правой рулевой тяги нанесена метка «R», а на рычаге наконечника левой рулевой тяги — «L»
Устанавливаем наконечник рулевой тяги в обратной последовательности.
Наворачиваем наконечник на тягу до помеченного положения или считая число оборотов, определенное при снятии наконечника.

Проверяем и при необходимости регулируем углы установки передних колес (см. «6. Ford Focus II. Передняя подвеска. Описание конструкции»).
