Узнаем как проверить и заменить опорный подшипник Форда Фокуса 2?
«Форд Фокус 2» – весьма распространенный в России автомобиль. Машина имеет классическую схему подвески, где спереди стоят стойки МакФерсон. Для их поворота предназначен опорный подшипник. «Форд Фокус 2» не доставляет проблем с эксплуатацией, но к 150 тысячам могут выйти из подшипники. Для чего они нужны, где находятся и как заменить, рассмотрим в нашей сегодняшней статье.
Характеристика
Опорный подшипник «Форда Фокуса» 2-го поколения служит для того, чтобы амортизатор свободно проворачивался в верхней опоре. При повороте колес важно исключить трения, которые будут провоцировать повышенный износ и увеличение температуры элементов. Передние опорные подшипники «Форда Фокуса» 2-го поколения позволяют минимизировать неблагоприятные факторы и способствуют легкому, бесшумному повороту колеса. Находятся данные элементы на чашках стаканов в подкапотном пространстве. Крепятся к несущей части кузова. Важно обеспечить надежность установки, поскольку именно подшипник будет взаимодействовать с металлом кузова.
Деталь воспринимает ударные нагрузки при работе пружины, а также амортизатора.
Топливный фильтр «Форд Фокус 2»: устройство, признаки…
Топливный фильтр всегда был и есть неотъемлемой частью топливной системы автомобиля, которая…
Признаки
Как проверить опорный подшипник на «Форде Фокусе» 2-го поколения? Определить неисправность можно без специализированного оборудования. Так, при изношенном подшипнике будет отчетливо слышен стук в районе левого или правого кузовного лонжерона. Особенно он усиливается при езде по неровностям и при повороте колес.
Следующий признак – это управляемость машины. Если изношен опорный подшипник передней стойки, «Форд Фокус 2» будет менее манёвренным на дороге. Руль станет люфтовать, возникнет скип при его вращении. В запущенных случаях будет слышен хруст в передней части кузова.
Причины неисправности
Из-за чего данный элемент может выходить из строя на «Форде Фокусе 2»? Опорный подшипник зачастую ломается из-за естественного износа.
Но есть ряд факторов, которые могут ускорить этот процесс. Так, в первую очередь не приветствуется лихая езда по плохим дорогам. Некоторые автомобилисты руководствуются правилом «больше скорость – меньше ям», что в корне неверно. Подшипник будет воспринимать еще большие нагрузки, поскольку другие детали подвески просто не успеют нормально отработать удар. Еще одна, но менее распространенная причина, – это заводской брак. Вследствие этого деталь может прослужить не более 40 тысяч километров. Но процент брака минимален. В большей мере следует обращать внимание на своей стиль езды. Помните, что подшипник не имеет демпфирующего элемента. И все удары, которые не сгладит амортизатор, передадутся на него.
Катализатор «Форд-Фокус 2» (Ford Focus 2): ремонт, замена…
Ford Focus 2 считают народным автомобилем в России. Такую машину можно встретить почти на каждом…
Подлежит ли ремонту?
Опорный подшипник – деталь, которая не поддается ремонту. Она меняется в сборе на новую.
Однако для продления срока службы можно производить периодически профилактику. Она заключается в обработке литиевой смазкой внутренней части обоймы. Предварительно следует извлечь защитный чехол. Ну а лучше всего приобрести специализированную смазку, которая будет рассчитана под эти нагрузки и не засохнет со временем.
Как определить неисправность заранее?
Можно предотвратить эту поломку заранее. Особенно это важно для тех, кто собирается в дальнюю поездку. Итак, сперва нужно открыть капот и взяться рукой за стойку амортизатора. Далее необходимо ее несколько раз покачать из стороны в сторону (в месте ее крепления к кузову). Если наблюдается какой-либо люфт, значит, элемент непригоден к эксплуатации. Для большего рычага можно покачать кузов, взявшись рукой за кромку крыла. Так кузов будет «ходить», а стойка останется на месте. Это тоже будет говорить о неисправности подшипника стойки.
Удаление катализатора: преимущества и недостатки, суть…
С каждым годом требования к нормам токсичности выхлопов ужесточаются все больше и больше.
Уже не…
Замена
Итак, подозрения подтвердились, и мы купили новый подшипник. Отметим, что деталь не обязательно менять парой, как сами стойки. Чтобы замена опорного подшипника на «Форде Фокусе 2» прошла успешно, нам нужен набор инструментов (головки и накидные ключи), а также смотровая яма или подъемник. На голом асфальте производить работы можно, но это будет очень долго и сложно.
Сперва поднимаем переднюю часть кузова домкратом. Вывешивать нужно именно с той стороны, где находится сломанный подшипник со стойкой. Также потребуется снять колесо, предварительно сорвав болты. Во избежание самопроизвольного движения (поскольку автомобиль переднеприводный и ставить «на передачу» будет неэффективно) устанавливаем упоры назад и дёргаем ручник.
Теперь слегка откручиваем болты, которые крепят опорный подшипник. «Форд Фокус 2» продолжает стоять на домкрате. Также отметим, что вторые «Форды» шли с АБС. Поэтому для замены нужно отсоединить соответствующие провода и датчики.
Далее снимаем защитный хомут с тормозного шланга и откручиваем болт крепления стойки с повторным кулаком.
Далее раскрываем зажим. Необходимо расклинить кулак колеса. Откручиваем болты крепления стойки и снимаем ее с автомобиля. После демонтажа можно переходить к самой замене подшипника.

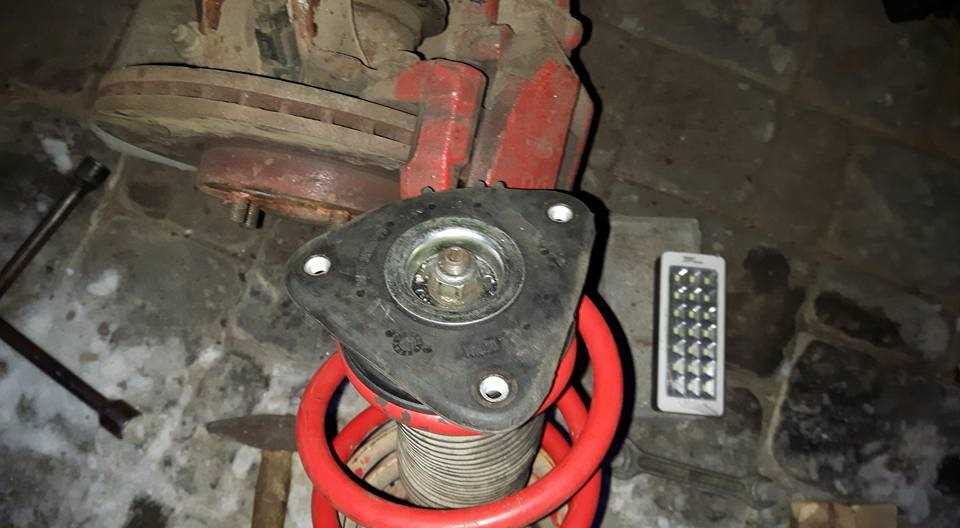

Демонтаж и установка опорного подшипника
Сперва нужно зажать стойку в тисках, далее – снять пружину. Это делается при помощи нескольких съемников, которые выглядят следующим образом.Стяжки устанавливают на витки и рожковым ключом постепенно зажимают. Сжимать нужно до тех пор, пока верхний шток не выйдет из чашки опорного подшипника. Далее со штока откручиваем гайку. Обратите внимание, что она может прокручиваться вместе со штоком. В таком случае удерживаем ее при помощи шестигранного ключа соответствующего размера. Извлекаем защитный чехол с ограничителем и промываем все демонтированные детали в керосине или бензине. Чтобы извлечь подшипник из посадочного места, потребуется шлицевая отвертка.
Устанавливая новый элемент, важно не перепутать его положение. На «Фордах» верхняя часть опорного подшипника имеет выступ. Им нужно провернуть чашку в скошенную сторону. Шпиндель при этом помещается в специальное отверстие. Далее проворачивают поворотную часть подшипника и надевают ограничитель стойки. Последний должен крепиться при помощи защёлки. Ограничитель устанавливается толстым концом к подшипнику.
Установка стойки
Итак, элемент запрессован на свое место. Теперь осталось только установить стойку. Производя работы по сборке, следите за правильностью положения пружины. Далее стойку в сборе устанавливают в чашку кузова. Чтобы не повредить резьбу, рекомендуется воспользоваться динамометрическим ключом. Так, момент затяжки гаек опорного подшипника стойки на «Форде Фокусе» 2-го поколения составляет порядка 62 Нм. Затем устанавливаем на место колесо и спускаем автомобиль с домкрата.
Проверяем качество работы
После замены следует проверить надежность установки подшипника.
Никакой обкатки производить не нужно. В первые же километры допускаются резкие манёвры рулем. Так можно проверить качество работы нового подшипника. Элемент не должен издавать хруста и скрежета при движении. Чтобы полностью проверить деталь, следует выкручивать руль до упора (разумеется, на малых скоростях).
Заключение
Итак, мы выяснили, что собой представляет опорный подшипник и как его заменить на автомобиле «Форд Фокус» второго поколения. Как видите, все работы можно производить своими руками. Среди особых инструментов стоит выделить стяжки пружин (потребуется не менее двух), тиски и динамометрический ключ. При наличии этих инструментов можно легко и быстро выполнить замену подшипника амортизационной стойки своими руками.
Замена опорных подшипников на форд фокус 2 Auto-Helpful
- 02.05.2023
- Иван Соколов
- Без категории
Если вы заметили, что ваш Ford Focus 2 начал шататься на дороге или издавать странные звуки, возможно, причина в неисправности опорных подшипников.
В этой статье мы расскажем, как заменить опорные подшипники на своем автомобиле.
Шаг 1: Подготовка к замене подшипников
Прежде чем приступить к замене опорных подшипников, вам понадобятся следующие инструменты:
— Гидравлический подъемник или домкрат
— Набор инструментов для снятия колес
— Набор инструментов для снятия опорных подшипников (включая специализированный инструмент для снятия подшипников)
Перед тем как начинать работу, убедитесь, что автомобиль приподнят на подъемнике или домкрате и установлен на надежных опорах. Также не забудьте снять колеса.
Шаг 2: Снятие опорных подшипников
- Снимите стабилизатор и разъем датчика ABS с опорного подшипника.
- Снимите гайки и болты, которые крепят опорный подшипник к поперечной балке.
- С помощью специализированного инструмента снимите опорный подшипник с поперечной балки. Обратите внимание на положение подшипника и убедитесь, что новый подшипник будет установлен в правильном положении.
Шаг 3: Установка новых опорных подшипников
- Перед установкой новых подшипников, проверьте их на предмет дефектов или повреждений.
- Установите новые подшипники на поперечную балку в правильном положении.
- Закрепите опорные подшипники гайками и болтами.
- Установите стабилизатор и разъем датчика ABS на новые опорные подшипники.
Шаг 4: Завершение работ
- Установите колеса и затяните гайки.
- Опустите автомобиль с подъемника или домкрата и уберите его с надежных опор.
- Проверьте работу новых опорных подшипников, проехав на автомобиле небольшое расстояние.
| Шаг | Действие |
|---|---|
| 1 | Подготовить инструменты и материалы |
| 2 | Поднять автомобиль на подъемнике |
| 3 | Снять колесо |
| 4 | Отсоединить стабилизатор |
| 5 | Отсоединить тормозной механизм |
| 6 | Отсоединить привод |
| 7 | Отсоединить нижний шарнир |
| 8 | Снять опору наружную |
| 9 | Снять опору внутренную |
| 10 | Установить новые опоры |
| 11 | Собрать обратно все детали |
| 12 | Протестировать работу опорных подшипников |
| 13 | Установить колесо |
| 14 | Опустить автомобиль с подъемника |
| 15 | Проверить уровень масла в двигателе |
Заключение
Замена опорных подшипников на Ford Focus 2 может занять некоторое время и требует определенных знаний и инструментов.
Если вы не уверены в своих способностях, лучше обратиться к профессионалам. Однако, если вы хотите сэкономить деньги и провести работы самостоятельно, следуйте нашей инструкции и будьте внимательны при установке новых подшипников.
Упорная шайба стопорной гайки шпинделя Ford
Какой тип транспортного средства?Выберите год Выберите Год202420232022202120202019201820172016201520142013201220112010200920082007200620052004200320022001200019991998199719961995 199419931992199119901989198819871986198519841983198219811980197919781977197619751974197319721971197019691968196719661965196 41963196219611960195919581957195619551954195319521951195019491948194719461945194419431942
Выберите Марку
Выберите MakeAbarthACAcuraAdvance MixerAlfa RomeoAllardAllstateAlpineAlvisAM GeneralAMCAmerican LaFranceAmphicarApolloArmstrong-SiddeleyArnolt-BristolArnolt-MGAston MartinAudiAustinОстин ХилиAutocarAvantiBentleyBeringBerkeleyBertoneBizzarriniBlue BirdBMWBondBorgwardBricklinBristolBugattiBuickCadilla cCapacity Of TexasCaterpillarCheckerChevroletChryslerCisitaliaCitroenCodaCountry Coach Дом на колесахКрановозCrosleyCrown CoachCunninghamDaewooDAFDaihatsuDaimlerDarrinDelageDelahayeDellowDeloreanDenzelDeSotoDetomasoDeutsch-BonnetDiamond ReoDina Transit BusDKWDodgeDorettiDual-Ghia DuplexEagleEagle Transit BusesEdselEl DoradoElvaEmergency OneEvobusExcaliburFacel VegaFairthorpeFederal MotorsFerrariFiatFiskerFlexible Transit BusFordFrazerFrazer NashFreightlinerFWD CorporationGenesisGenesis Transit BusesGeoGiantGilligGlasGMCGoggomobilGoliathGordon-KeebleGriffithHansaHe aleyHenry JHillmanHinoHondaHotchkissHRGHudsonHumberHyundaiIC CorporationIndiana PhoenixInfinitiInternationalISOIsuzuIvecoJaguarJeepJensenJowettKaiserKalmarKenworthKiaKurtisLaforzaLagondaLamborghiniLanchesterLanciaLand RoverLea-FrancisLea-FrancisLes Autobus MCILexusLincolnLlo ярдLotusMackMaicoMarathonMarauderMarcosMaseratiMatraMaybachMazdaMcLarenMercedes -BenzMercuryMesserschmittMetropolitanMGMiniMitsubishiMitsubishi FusoMobility VenturesMonteverdiMorettiMorganMorrisMoskvichMotor Coach IndustriesNardiNashNeoplanNew FlyerNissanNova Bus CorporationNSUOldsmobileOmegaOntario BusOpelOrion BusOscaOshkosh Motor Truck Co.
Выберите модель Выберите модель Пикап 1 тонна Пикап 1/2 тонны Пикап 3/4 тонны die BauerBronco II XLSBronco II XLTC-MAX Hybrid SEC-MAX Hybrid SELC-Max Energi SEC-Max Energi SELC-Max Energi TitaniumC -Max Hybrid TitaniumC600C700C7000C800C8000CapriCapri GTCF6000CF7000CF8000CFT8000CL9000CLT9000ClubClub WagonClub Wagon CustomClub Wagon DeluxeConsulConsul MK IConsul MK IIContourContour GLContour LXContour SEContour SportContour SVTC ortinaCortina GTCortina LotusCourier Sedan DeliveryCrestlineCT8000CT800DCustom 300CustomlineCountry SedanCountry SquireCountry Squire LXCourierCrown VictoriaCrown Victoria LXCrown Victoria LX SportCrown Victoria Police InterceptorCrown Victoria SCustomCustom 500Custom 500 Ranch WagonDel Rio WagonDeluxeE Super DutyE-100 Econoline Е -100 Econoline Club WagonE-150E-150 ChateauE-150 XLE-150 XLTE-150 EconolineE-150 Econoline Club WagonE-150 Econoline SuperE-150 Econoline Super WagonE-150 Econoline XLE-150 Econoline Club Wagon XLE-150 Econoline Club Wagon XLTE- 200 EconolineE-200 Econoline Chateau WagonE-200 Econoline Club WagonE-200 Econoline Custom WagonE-250E-250 EconolineE-250 Econoline Club WagonE-250 Econoline HDE-250 Econoline SuperE-250 Econoline Super WagonE-250 Econoline XLE-300 EconolineE-300 Econoline Chateau WagonE-300 Econoline Club WagonE-300 Econoline Custom WagonE-350 EconolineE-350 Econoline HD Club WagonE-350 Econoline SuperE-350 Econoline Super WagonE-350 Super DutyE-350 Super Duty ChateauE-350 Super Duty XLE-350 Super Duty XLTE- 450 EconolineE-450 Super DutyE-450 Super Duty CustomEliteEscortEscort GLEscort GLXEscort GTEscort LEscort LXEscort LX-EEscort PonyEscort SportEscort ZX2Escort ZX2 S/REXPEXP LuxuryEXP SportyEconolineEconoline Super DutyEdge LimitedEdge SEE dge SELEdge SportEdge TitaniumEscapeEscape HybridEscape LimitedEscape Limited HybridEscape SEscape SEEscape SELEscape TitaniumEscape XLSEscape XLTExcursion XLSExpeditionExpedition Eddie BauerExpedition EL Eddie BauerExpedition EL King RanchExpedition EL LimitedExpedition EL PlatinumExpedition EL XLExpedition EL XLTExpedition King RanchExpedition LimitedExpedition PlatinumExpedition XLExpedition XLSExpedition XLTExpedition XLT SportExplorerExplorer Eddie BauerExplorer LimitedExplorer PlatinumExplorer SportExplorer XLSExplorer XLTExplorer XLT SportExplorer Sport T racExplorer Sport Trac LimitedExplorer Sport Trac XLSExplorer Sport Trac XLTF Super DutyF Super Duty XLTF-100F-100 Super CabF-100 ПикапF-150F-150 FX2F-150 FX4F-150 Harley-davidson EditionF-150 King RanchF-150 LariatF-150 Lariat LimitedF-150 LightningF-150 LimitedF-150 PlatinumF-150 SSVF-150 STXF-150 Super CabF- 150 SVT RaptorF-150 The 60th Anniversary EditionF-150 XLF-150 XLTF-150 XLT LariatF-150 Heritage SVT LightningF-150 Pickup Super CabF-250F-250 Super CabF-250 HD XLF-250 HD XLTF-250 PickupF-250 Super DutyF -250 Super Duty Cabela’sF-250 Super Duty FX4F-250 Super Duty Harley-davidson EditionF-250 Super Duty King RanchF-250 Super Duty LariatF-250 Super Duty PlatinumF-250 Super Duty XLF-250 Super Duty XLTF-350F-350 CustomF-350 Super CabF-350 XLF-350 XLT LariatF-350 ПикапF-350 Super DutyF-350 Super Duty Cabela’sF-350 Super Duty FX4F-350 Super Duty Harley-davidson EditionF-350 Super Duty King RanchF-350 Super Duty LariatF -350 Super Duty PlatinumF-350 Super Duty XLF-350 Super Duty XLTF-450 Super DutyF-450 Super Duty King RanchF-450 Super Duty LariatF-450 Super Duty PlatinumF-450 Super Duty XLF-450 Super Duty XLTF-500F-550 Super DutyF-550 Super Duty LariatF-550 Super Duty XLF-550 Super Duty XLTF1F2F3F4F53F59Раздетое шасси F59F600F600 LPOF650F650 XLF650 XLTF700F7000F750F750 XLF750 XLTF800F8000FairmontFairmont FuturaFalcon Sedan DeliveryFestiva GLFestiva LFestiva L PlusFestiva LXFive Hundred LimitedFive Hundred SEFive Hundred SELFreestarFreestar LimitedFreestar SFreestar SEFreestar SELFreestyle LimitedFreestyle SEFreestyle SELFT800FT8000FT900FairlaneFairlane 500FalconFalcon FuturaFiestaFiesta SFiesta SEFiesta SELFiesta SESFiesta STFiesta STFiesta TitaniumFlex LimitedFlex SEFlex SELFlex TitaniumFocus ElectricFocus LXFocus RSFocus SFocus SEFocus SELFocus SE SFocus STFocus SVTFocus TitaniumFocus ZTSFocus ZTWFocus ZX3Focus ZX4Focus ZX4 STFocus ZX5Focus ZXWFusion Energi PlatinumFusion Energi SEFusion Energi TitaniumFusion HybridFusion PlatinumFusion Platinum HybridFusion SFusion SEFusion SE HybridFusion SELFusion S HybridFusion SportFusion TitaniumFusion Titanium HybridGranadaGran ada GhiaGTGT40GT40 MK IIIGalaxieGalaxie Club VictoriaGalaxie StarlinerGalaxie SunlinerGalaxie Town VictoriaGalaxie 500Galaxie 500 XLGran TorinoGran Torino BroughamGran Torino EliteGran Torino SportGran Torino СквайрL800L8000L8000FL8501L8511L8513L9000L9501L9511L9513L9522LA8000FLA9000LCF C450LCF C550LCF L45LCF L55LL9000LLA9000LLS9000LN600LN700LN7000LN800LN8000LN9000LNT8000LNT8000FLNT 9000LS8000LS8000FLS9000LT8000LT8000FLT8501LT8511LT8513LT9000LT9501LT9511LT9513LT9522LTA9000LTDLTD BroughamLTD Country SquireLTD Crown VictoriaLTD LandauLTD LX BroughamLTD SLTD Crown Victoria LXLTD Crown Victoria SLTD IiLTD I i BroughamLTD Ii SLTD Ii SquireLTL9000LTLA9000LTLS9000LTS8000LTS8000FLTS9000M-400M-450MainlineModel 21 A DeluxeMustang IIMustang II 2+2Mustang II GhiaMustang II Mach IMaverickMustangMustang Boss 302Mustang Босс 351Мустанг Босс 429Mustang BullittMustang CobraMustang Cobra RMustang Cobra SVTMustang EcoBoostMustang EcoBoost PremiumMustang GhiaMustang GrandeMustang GTMustang GT 50 Years Limited EditionMustang GT PremiumMustang GTSMustang LMustang LXMustang Mach 1Mustang Mach IMustang Shelby GTMustang Shel by GT350Mustang Shelby GT-350Mustang Shelby GT-350HMustang Shelby GT350RMustang Shelby GT500Mustang Shelby GT-500Mustang Shelby GT500KRMustang Shelby GT-500KRMustang SVOMustang SVT Cobra 10th AnniversaryMustang SVT Cobra RMustang V6P-100P-350P600P800Park Lane WagonPintoPrefectProbeProbe GLProbe GTProbe LXPolice Interceptor SedanPolice Interceptor UtilityRanch WagonRanch Wagon Police CruiserRancheroRanchero 500 Ranchero 500 XLRanchero CustomRanchero GTRanchero SquireRangerRanger EdgeRanger FX4Ranger GTRanger SportRanger STXRanger SuperRanger TremorRanger XLRanger XLTSedan DeliverySkylinerSprintSquireStarlinerStation BusSunlinerSpecial Service Police SedanSuper DeluxeTaunusTaunus 12MTaurus 12M SuperTaunus 15MTaurus 17MTaurus Type 48Taurus X Eddie BauerTaurus X LimitedTaurus X SELTempoTempo GLTempo GLSTempo GLXTempo LTempo LXTempo SportTaurusTaurus GTaurus GLTaurus LTaurus LimitedTaurus LXTaurus MT5Taurus SETaurus SELTaurus SESTaurus SHOThunder BirdThunderbird LXThunderbird SCThunderbird SportTorinoTorino 500Torino BroughamTorino CobraTorino GTTorino SquireTorino Super Cobra JetTransit Connect ElectricTransit Connect TitaniumTransit Connect XLTransit Connect XLTTransit Connect XLT PremiumTransit-150Transit-150 XLTransit-150 XLTTransit-250Transit-350Transit-350 XLTransit-350 XLTTransit-350 HDTransit-350 HD XLTransit-350 HD XLTVictoriaWindstarZephyrZephyr MK IZephyr MK IIZephyr MK IIIZodiacZodiac MK IZodiac МК IIZodiac МК IIIL900LNT800C900E-450 Econoline Super DutyLT800LNT900LN900G-100 Postal
Выберите двигатель Select Engine
Основы ступичных подшипников — журнал Tire Review
Колесные подшипники могут быть шариковыми или коническими роликовыми.
Шариковые подшипники, используемые для подшипников передних колес, относятся к угловому типу. Шариковый подшипник углового типа воспринимает большие осевые нагрузки, чем подшипник типа Конрада, который воспринимает 100 % нагрузки в радиальном или осевом положении и любую комбинацию 100 % нагрузки. Конический роликовый подшипник воспринимает как радиальную, так и осевую нагрузку. Все ступичные подшипники поставляются в комплекте.
Комплект состоит из внутреннего и внешнего подшипников. Как и в случае с задней осью, в которой используется C-образный зажим для удержания оси на водиле зубчатого венца. Подшипники держателя зубчатого венца воспринимают осевую нагрузку, а прямой ролик на конце фланца несет радиальную нагрузку.
Некоторые задние оси будут оснащены комплектом ступичных подшипников патронного типа, состоящим из комплекта шариковых или конических роликов.
Уплотнения
Основная конструкция уплотнения осталась прежней, состоящей из металлического фиксатора и уплотнения.
Материалы первичного уплотнения изменились с войлока на резиновые изделия, начиная от Buna N и заканчивая фторэластомерами, однако войлок по-прежнему используется в качестве пылезащитного экрана для первичного уплотнения. Печать настолько хороша, насколько хороша поверхность, по которой она движется. Уплотнитель нуждается в смазке поверхности, по которой он движется. Если кромка уплотнения работает на сухой поверхности, она перегревается и становится хрупкой. Царапина или выемка могут повредить уплотнительную кромку и привести к выходу уплотнения из строя. Очень важно, чтобы уплотнение было смазано перед его установкой, чтобы предотвратить его работу всухую. Рекомендуется нанести небольшое количество смазки на обратную сторону уплотнения и пленку на шпиндель. Не форсируйте его, покупая молоток побольше. Настоятельно рекомендуется использовать установщик пломбы. Установщик предотвратит взведение уплотнения при его установке. При установке уплотнения на шлицевой вал следует использовать защиту вала.
Пылезащитный колпачок также является важной частью системы уплотнения. Немного дополнительной осторожности и латунная насадка могут значительно облегчить работу.
Некоторые OEM-производители устанавливают новые спецификации для герметизации и сопротивления для некоторых новых автомобилей. Герметичность и топливная экономичность не идут рука об руку. Для достижения целей OEM-производителей некоторые производители уплотнений и подшипников меняют конструкцию и материалы, стремясь улучшить общую производительность подшипника.
Регулировка ступичного подшипника
Неотрегулированный ступичный подшипник может сократить срок службы подшипника и повлиять не только на подшипник. Это влияет на работу и срок службы шпинделя, уплотнения колеса и тормозных компонентов. Важно отрегулировать осевой люфт ступичного подшипника в соответствии с техническими характеристиками. Если комплект подшипников отрегулирован слишком свободно или слишком туго, это может привести к преждевременному выходу подшипника из строя.
Фактически, недавнее исследование показало, что более половины подшипников на дороге сегодня отрегулированы неправильно. Регулировка подшипников не имела решающего значения для эффективности торможения до появления дисковых тормозов. Суппорт крепится непосредственно к поворотному кулаку. Если бы был слишком большой осевой люфт, это могло бы вызвать удар поршня в суппорте, что привело бы к чрезмерному ходу педали. Использование прямого крепления суппорта возвращается к использованию на высокопроизводительных автомобилях. Следующая процедура является одним из способов регулировки осевого люфта комплекта колесных подшипников.
Затяните регулировочную гайку, поворачивая ротор или барабан. Когда усилие для вращения ротора или барабана увеличивается, на подшипниковый узел действует предварительная нагрузка, и все поверхности дорожек качения соприкасаются, что исключает осевой люфт. Отверните гайку на одну плоскость, чтобы можно было вставить шплинт. Осевой люфт можно проверить с помощью циферблатного индикатора.
Установите индикатор с магнитным или механическим основанием как можно ближе к центру втулки. Наконечник индикатора устанавливается на гладкую поверхность на конце шпинделя. Отодвиньте ротор назад и установите индикатор на ноль. Затем вытащите ротор или барабан и прочтите показания циферблатного индикатора.
Допустимый осевой зазор 0,004 дюйма (0,100 мм) ± 0,003 дюйма (0,076 мм). Затем законтрите гайку новым шплинтом. Независимо от того, проверяете ли вы обычный подшипник колеса или подшипник ступицы, лучшим инструментом для проверки регулировки является циферблатный индикатор. Многие полноприводные автомобили и большинство грузовиков грузоподъемностью от одной тонны и выше используют полностью плавающую ось. Ось имеет комплект подшипников, шпиндель и ступицу. Для этих приложений можно использовать ту же процедуру настройки.
Чрезмерная затяжка регулируемых конических роликоподшипников является распространенной ошибкой, которая может привести к преждевременному выходу из строя.
Конические роликовые подшипники в передней части автомобилей с задним приводом никогда не предварительно натягиваются. Они затягиваются с крутящим моментом не более 15–20 фут-фунтов при вращении колеса, чтобы убедиться, что подшипники сидят. Затем регулировочная гайка ослабляется на 1/6–1/4 оборота и фиксируется новым шплинтом.
Как правило, осевой люфт должен составлять от 0,001 до 0,005 дюйма. На большинстве переднеприводных автомобилей не должно быть люфта, но до 0,010 дюйма люфта в передних подшипниках может быть приемлемым для автомобилей с задним приводом.
На переднеприводных автомобилях с регулируемыми коническими роликоподшипниками заднего колеса процедура регулировки подшипников обычно такая же, как и на автомобилях с задним приводом (нулевой предварительный натяг), но для некоторых требуется небольшой предварительный натяг. Форд, например, говорит, что подшипники задних колес на старых моделях Taurus должны быть слегка предварительно нагружены до 24-28 дюймов-фунтов (2 футо-фунтов).
Подшипник ступицы
В конце 1970-х годов подшипник ступицы начал появляться на переднеприводных автомобилях. Это был герметичный, смазанный на весь срок службы, предварительно отрегулированный подшипник с монтажным фланцем, прикрепленным к поворотному кулаку или фланцу заднего моста, и ступицей для ротора, колеса и ШРУСа. Другие версии состоят из ступицы и комплекта подшипников, которые устанавливаются на оси задней оси или поворотном кулаке. Подшипник может быть как шариковым, так и роликовым. Ступичные подшипники легковых автомобилей и легких грузовиков не регулируются.
Ступица напрямую зависит от состояния подшипника. Водитель может сначала заметить шум, исходящий от колеса автомобиля при повороте рулевого колеса. Когда колесо не нагружено, будет заметный осевой люфт. Проверка с помощью циферблатного индикатора покажет осевой люфт более 0,004 дюйма (0,100 миллиметра). Осевой люфт подшипника также может влиять на датчик скорости вращения колеса и вызывать прерывистый код неисправности ABS.
Если фланец подшипника имеет биение, это биение будет увеличиваться на поверхности трения ротора. Биение на 0,0005 дюйма (0,00254 мм) на фланце подшипника может привести к биению на 0,001 дюйма (0,0025 мм) на поверхности трения ротора.
Подшипник колеса является наиболее важным компонентом тормозной системы. Он позиционирует колесо и ротор на суппорте, колесо и барабан на опорной плите и контролирует входной сигнал датчика скорости вращения колеса. Поскольку тормозные системы с электронным контролем устойчивости (ESC) становятся все более сложными, ступичный подшипник по-прежнему будет центральным компонентом работы системы. С внедрением электронного клинового тормоза (EWB) суппорт, датчик скорости вращения колеса и контроллер шасси станут системой ABS. Эти изменения потребуют большей осторожности при обслуживании всей системы подвески.
Инструменты
Во избежание повреждения нового подшипника внутреннюю обойму подшипника необходимо аккуратно напрессовать на вал, а внешнюю обойму вставить в отверстие.
Удары по подшипнику на месте могут привести к тому, что ролики или шарики вдавят его в дорожки и вызовут преждевременный выход из строя.
Большинство подшипников имеют посадку с натягом толщиной около 0,001 дюйма, встроенную в полуось или отверстие подшипника, что означает, что подшипники такого типа должны быть запрессованы или запрессованы на место. Чашки конических подшипников или наружные кольца следует устанавливать на место с помощью специальной алюминиевой оправки. В экстренной ситуации для этой цели подойдет старая обойма подшипника, прорезанная с одной стороны пневматическим «винтовым колесом».
Также доступны специальные инструменты для запрессовки подшипников в поворотный кулак. Установку подшипников в алюминиевый поворотный кулак или корпус можно ускорить, используя электрический фен для постепенного расширения корпуса без расплавления или деформации металла. Наконец, всегда регулируйте конический роликоподшипник, затягивая его до 15-20 футо-фунтов. и вращение ступицы для центрирования роликов в гонках.
