Нижний рычаг передней подвески ВАЗ 2107: назначение, описание устранение неисправностей

Одним из наиболее распространённых отечественных автомобилей является ВАЗ 2107. Передняя подвеска любого авто подвергается серьёзным нагрузкам, а с учётом состояния наших дорог ресурс элементов подвески значительно сокращается. Чтобы обеспечить комфортную и безопасную езду надо регулярно осматривать состояние всех элементов передней подвески, особое внимание уделяют шаровым опорам, сайлентблокам и рычагам. В случае выявления неисправностей, выполнить ремонт передней подвески ВАЗ 2107 можно самостоятельно.

Нижний рычаг передней подвески ВАЗ 2107

Автомобиль ВАЗ 2107, а в народе его просто «Семёрка», является последним заднеприводным представителем из модельного ряда популярного отечественного производителя. В отличие от переднеприводных автомобилей, здесь передняя подвеска имеет меньше деталей, поэтому её диагностику и ремонт проводить намного проще и со всем справиться можно самостоятельно, не привлекая дорогостоящих специалистов.

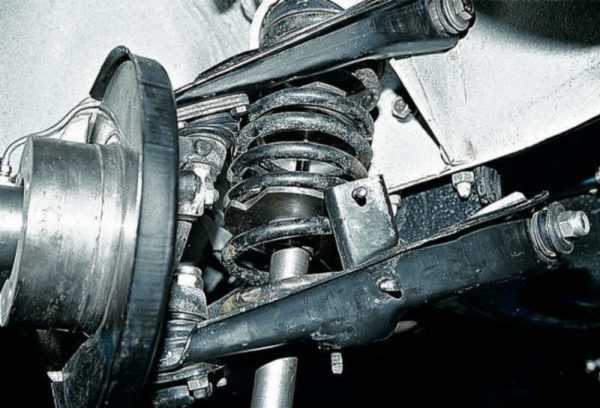

«Семёрка» имеет независимую переднюю подвеску, основными деталями которой являются два рычага: верхний и нижний. Нижний рычаг соединяет между собой ступицу или поворотный кулак с кузовом автомобиля. За счёт рычагов передней подвески, колёса удерживаются в вертикальном положении, а также гасятся поперечные силы, возникающие во время движения автомобиля.

Нижний рычаг ВАЗ 2107 в сборе

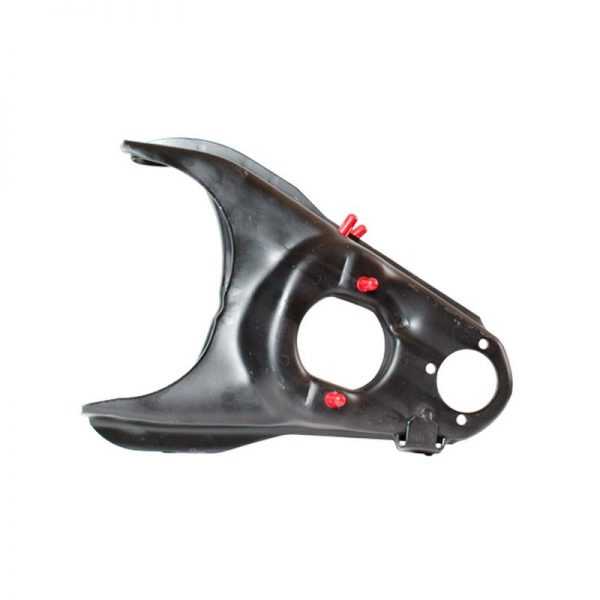

Корпус нижнего рычага

Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах. На нём закреплена шаровая опора, а также нижним краем опирается пружина. Всё это затрудняет замену этого элемента подвески, но справиться с такой задачей своими руками сможет даже начинающий автолюбитель. Достаточно определить причину поломки, после чего действовать согласно разработанным правилам и рекомендациям специалистов.

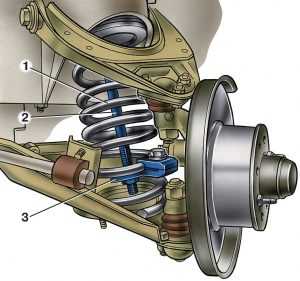

Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах

Шаровая опора

Непосредственно на нижнем рычаге надёжно зафиксирована шаровая опора. Это шарнирный элемент, который соединяет между собой рычаг и ступицу. Шаровая опора принимает на себя все удары, возникающие при попадании колеса на неровности дороги, поэтому её прочности уделяется особое внимание.

Исправные шаровые опоры ограничивают раскачивание колеса в вертикальном направлении, но при этом позволяют ему свободно перемещаться в горизонтальной плоскости. При поломке шаровой опоры колесо самопроизвольно выворачивается и если это произошло на ходу, то может привести к аварии.

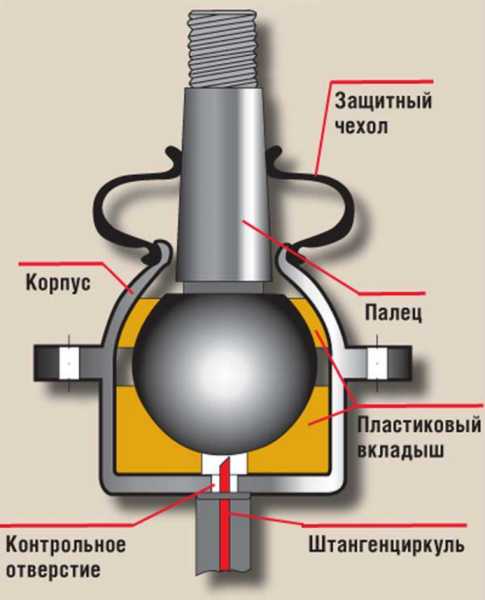

Этот элемент представляет собой шарнир, основной деталью которого является шаровый шток, с одной его стороны есть шар, с другой — резьба. Шток надёжно запрессовывается в проушину с пластиковым вкладышем, после чего вся конструкция закрывается пыльником, чтобы не допустить попадания в места трения влаги и пыли. Современные производители обычно используют прозрачные пыльники, что позволяет оценить состояние шарнира, не снимая этот элемент.

От попадания внутрь шаровой опоры влаги и мусора она защищена специальным чехлом (пыльник)

Так как шаровая опора является очень важной и ответственной деталью подвески, при необходимости её замены, приобретать надо только качественные изделия. Одними из самых надёжных и популярных производителей шаровых опор являются такие торговые марки: «ТРЕК», «КЕДР», «БЕЛМАГ», LEMFORDER (немецкая фирма). Кроме этого, любой крупный производитель предлагает усиленные варианты таких деталей, их ещё называют спортивными: «Трек-спорт», «Кедр-триал-спорт» и т.д.

Сайлентблок

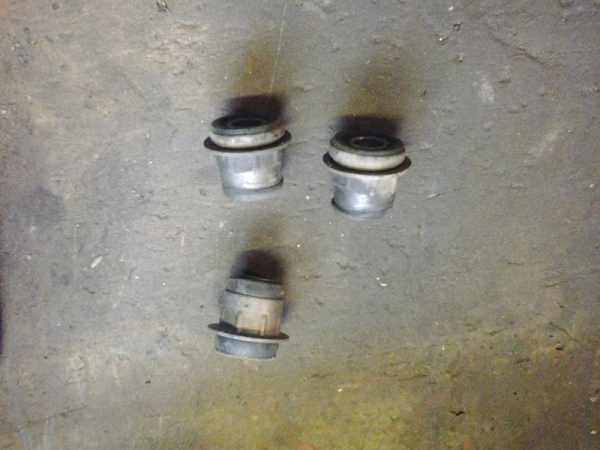

Сайлентблок представляет собой деталь, которая позволяет рычагу поворачиваться на оси. Состоит он из двух металлических втулок, между которыми находится резиновая вставка.

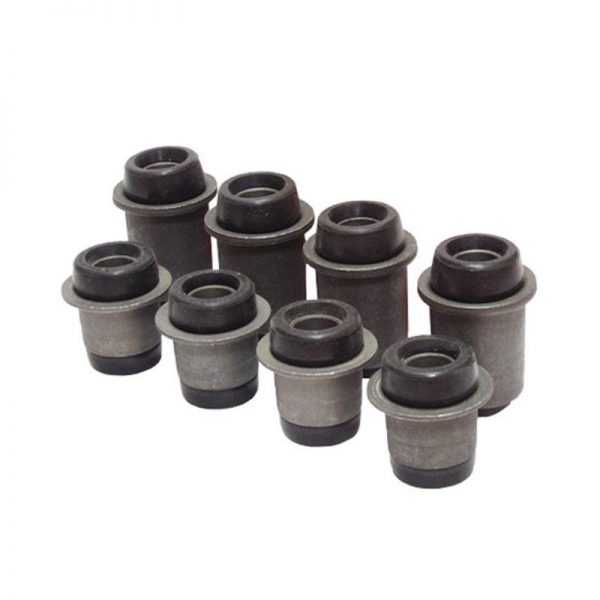

Современная промышленность предлагает сайлентблоки из резины и полиуретана. Сейчас в основном все переходят на полиуретановые сайлентблоки, так как они имеют больший срок службы, но и стоимость у них в несколько раз выше, чем у резиновых аналогов.

Металлические втулки могут соединяться резиновыми или полиуретановыми вставками

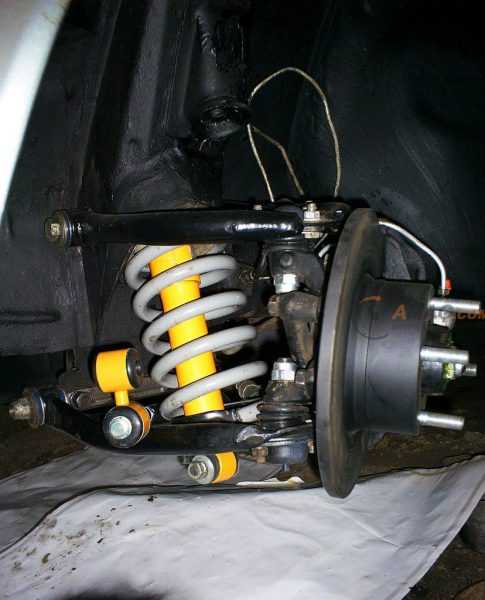

Замена на ВАЗ 2107 резиновых сайлентблоков на полиуретановые позволяет:

  • уменьшить деформации, возникающие в подвеске;
  • улучшить управляемость автомобилем;
  • убрать выжимание, которое свойственно резиновым изделиям;
  • снизить шум и вибрации, возникающие во время движения.

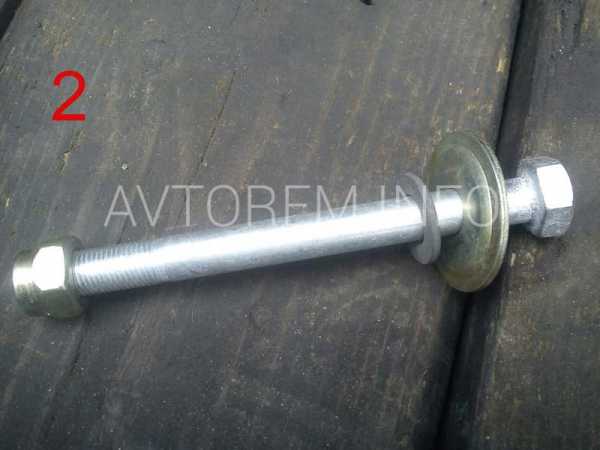

Болт крепления оси

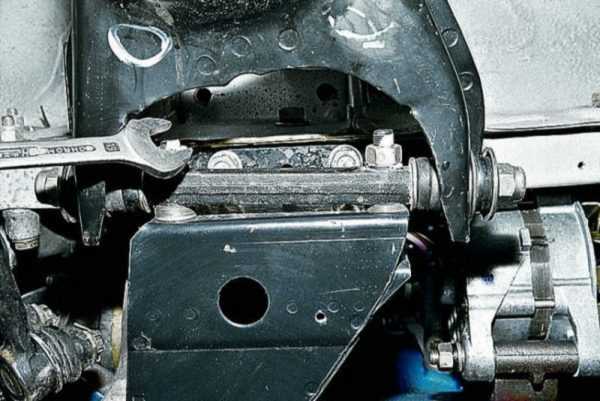

Ось нижнего рычага при помощи двух болтов жёстко соединена с балкой, зафиксированной на передних лонжеронах. На оси подвижность нижнего рычага обеспечивается за счёт наличия сайлентблоков.

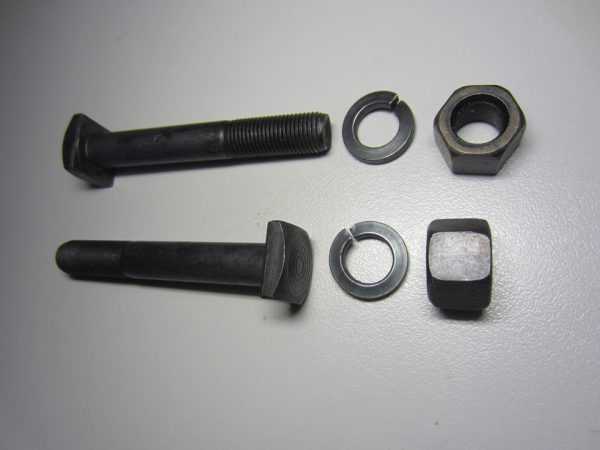

Ось нижнего рычага крепится двумя болтами

Ремонт нижнего рычага

Если нижний рычаг незначительно погнулся и при этом других повреждений не выявлено, то можно продолжать эксплуатировать автомобиль, только надо проверить развал-схождение колёс. Ремонт или замена этого элемента передней подвески проводится в следующих случаях:

  • сильное повреждение нижнего рычага;
  • появление трещин.

Для выполнения работ понадобятся такие инструменты:

  • набор рожковых ключей;
  • набор головок;
  • щётка по металлу;
  • домкрат;
  • съёмник для выпрессовки сайлентблоков;

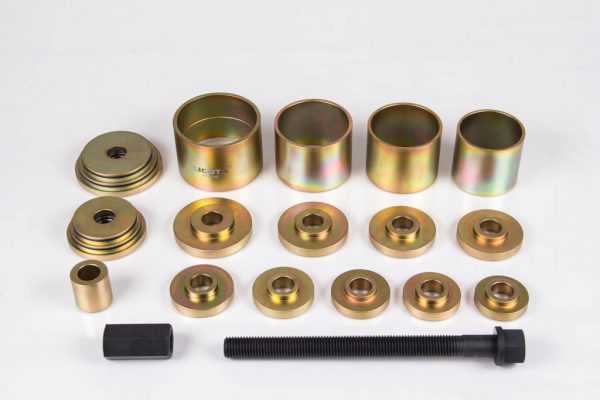

    Специальный съёмник для демонтажа разных сайлентблоков

  • приспособление для снятия шаровых опор;

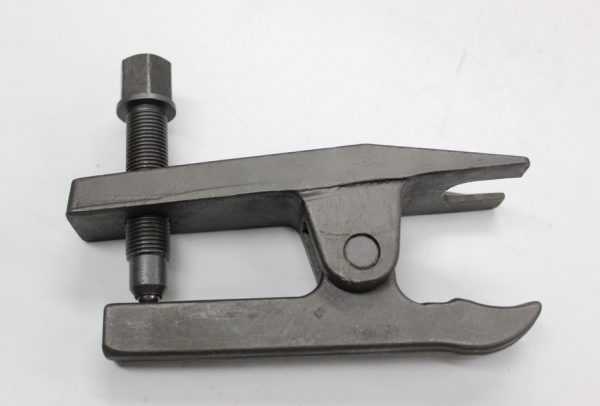

    Специальный съёмник для демонтажа шаровых опор

  • монтажная лопатка;
  • проникающая жидкость;
  • молоток;
  • тиски.

Снятие рычага

Необходимость в демонтаже нижнего рычага возникает при выходе из строя указанного элемента, для замены оси или сайлентблоков.

Порядок выполнения работ:

  1. Приподнимают переднюю часть автомобиля. Для этого используют домкрат, но можно и подъёмник.

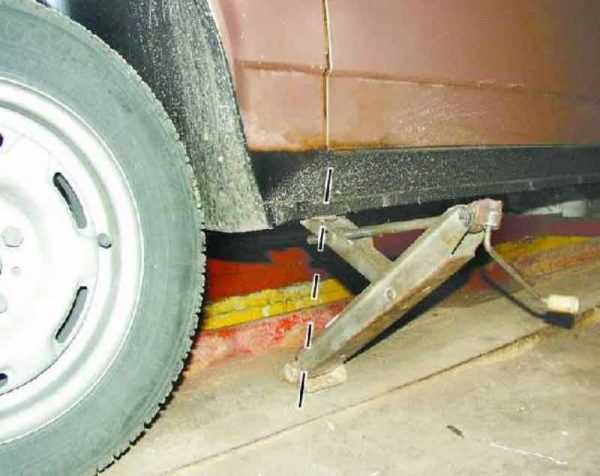

    При помощи домкрата поднимают переднюю сторону автомобиля

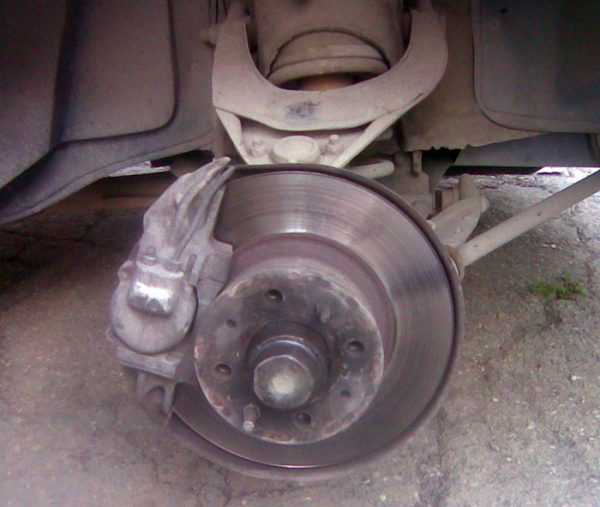

  2. Снимают колесо.

    Откручивают болты и снимают колесо

  3. Откручивают нижнее крепление амортизатора.

    Откручивают нижнее крепление амортизатора

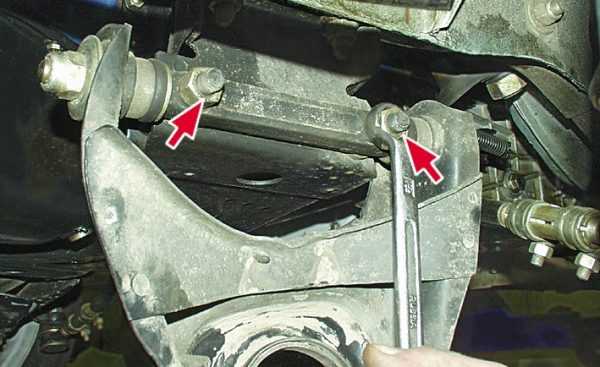

  4. Ослабляют гайки на оси.

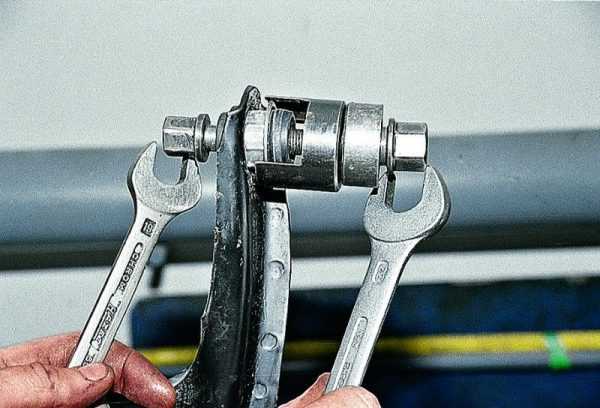

    Ослабляют затяжку гаек оси нижнего рычага

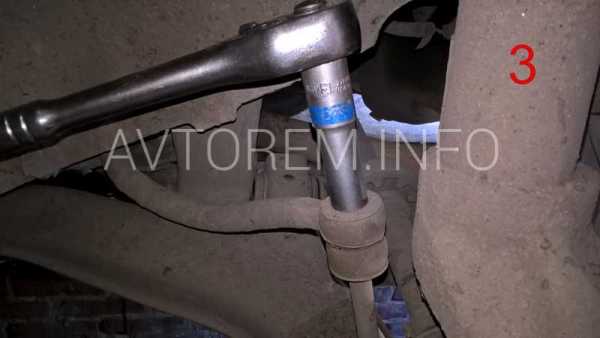

  5. Освобождают крепление подушки стабилизатора.

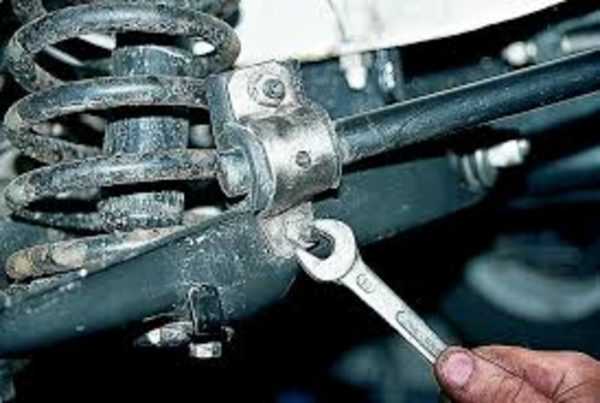

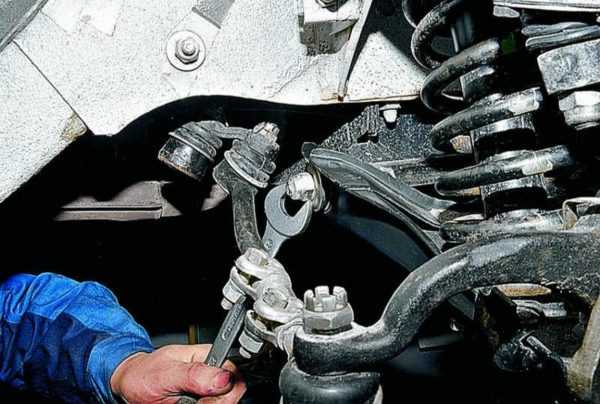

    Отворачиваем крепёж подушки стабилизатора поперечной устойчивости

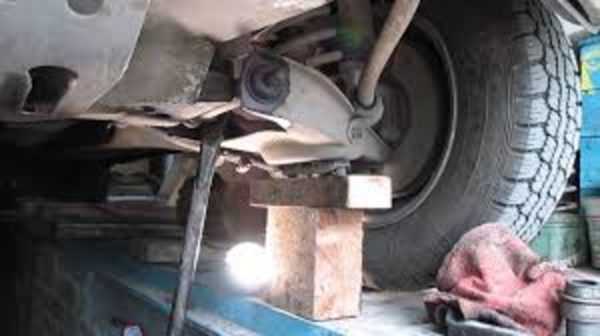

  6. Немного нагружают подвеску. Для этого понадобится надёжная опора, которую подставляют под рычаг и немного опускают автомобиль.

    Под рычаг подставляют опору и опускают домкрат

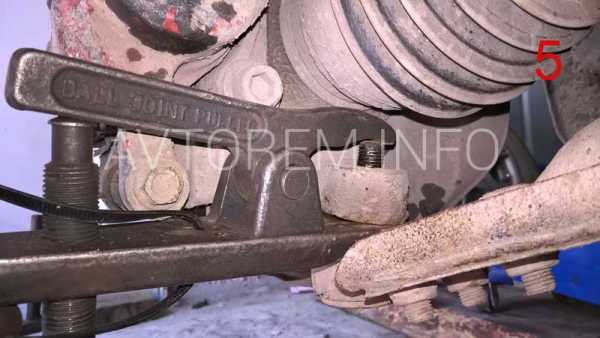

  7. Откручивают гайку на опоре и выпрессовывают палец. Делают это при помощи специального съёмника.

    Выпрессовка шарового пальца может проводиться при помощи съёмника или молотка и деревянной наставки

  8. Разгружают подвеску. Делать это надо плавно. Аккуратно оттягивают стабилизатор, чтобы перевести его через шпильку, имеющуюся на нижнем рычаге.
  9. Снимают пружину. Для этого её поддевают и снимают из опорной чашки.

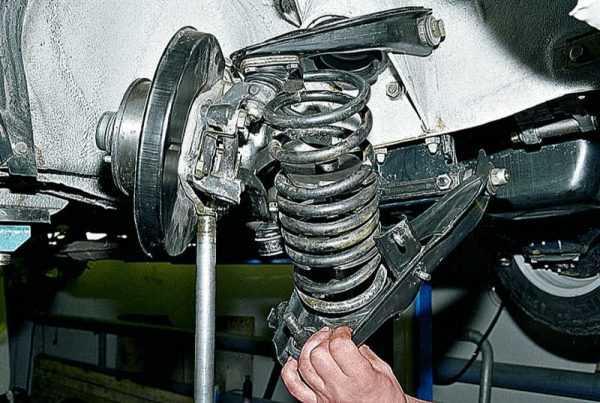

    Поддевают пружину подвески и демонтируют её с опорной чаши

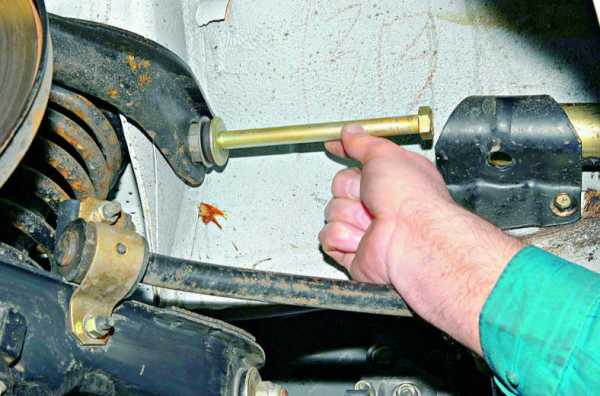

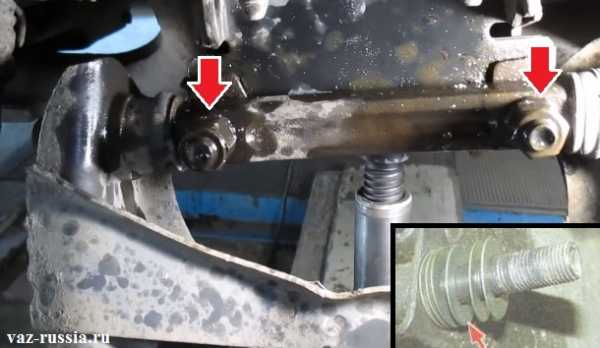

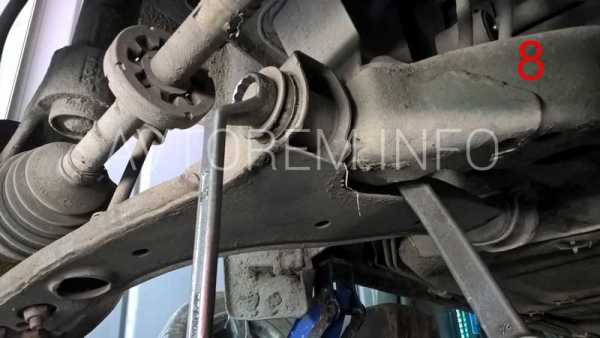

  10. Откручивают болты крепления оси. Под ними есть шайбы, которые используются для регулировки угла «развала» колёс. Надо запомнить их расположение, иначе придётся снова проводить регулировку.

    Чтобы освободить ось, надо открутить гайки на крепёжных болтах

  11. Снимают нижний рычаг. Для этого используют монтажную лопатку, которой аккуратно отжимают ось.

    С помощью монтажной лопатки аккуратно отжимают ось и снимают рычаг

Видео: последовательность демонтажа нижнего рычага

Замена шаровой опоры

Заменить шаровую опору на нижнем рычаге можно без его снятия. Так как у нас нижний рычаг уже снят, то поменять на нём шаровую опору будет намного легче:

  1. Очищают гайки крепления шаровой опоры. Делают это при помощи щётки по металлу также можно смазать резьбу WD-40.

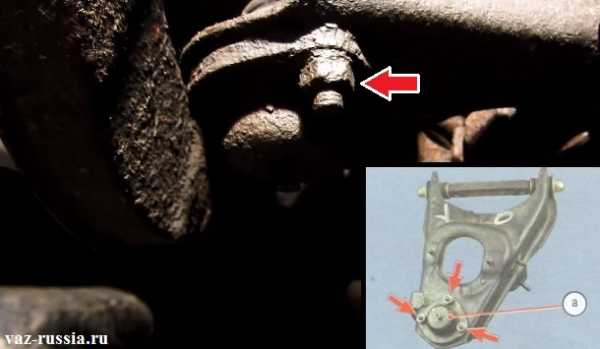

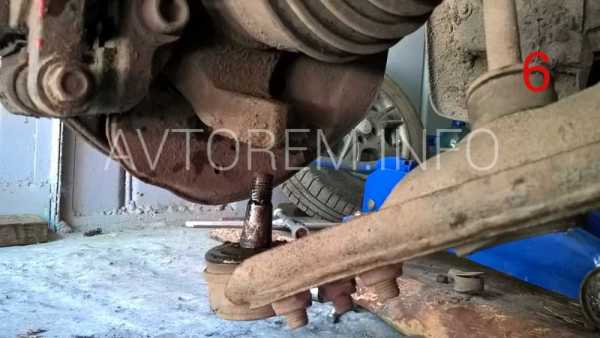

  2. Снимают опору. Для этого откручивают три гайки крепления и снимают указанный элемент. Внимательно осматривают рычаг, чтобы обнаружить возможные повреждения и трещины.

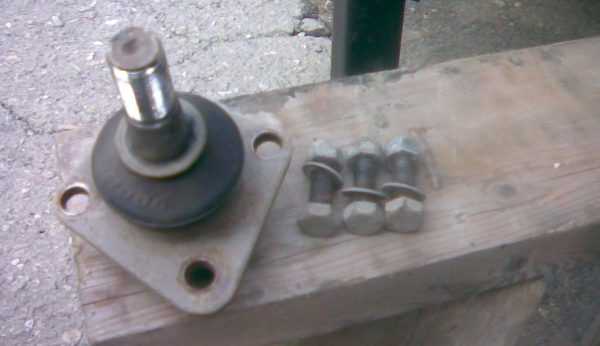

    Шаровая опора к рычагу крепится тремя болтами

  3. Устанавливают новую шаровую опору и зажимают все гайки.

Новая шаровая опора уже идёт со смазкой, поэтому дополнительно её смазывать не надо. На некоторых опорах в нижней части есть маслёнка, через которую можно через время дополнительно наполнять её смазкой.

Видео: замена шаровой опоры

Замена сайлентблоков

Последовательность выполнения работ по замене сайлентблоков на снятом нижнем рычаге:

  1. Рычаг надёжно фиксируют в тисках.
  2. При помощи съёмника выдавливают старые шарниры.

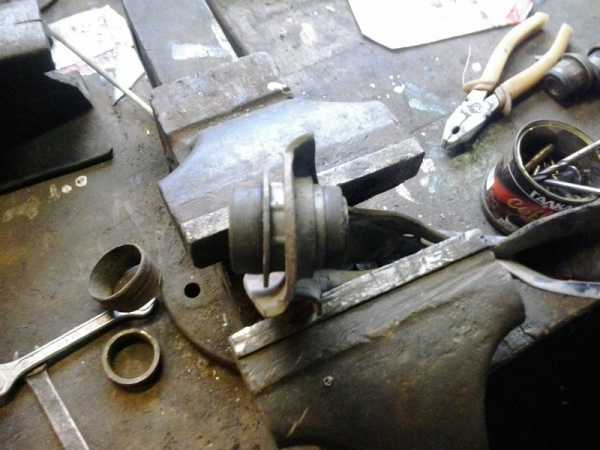

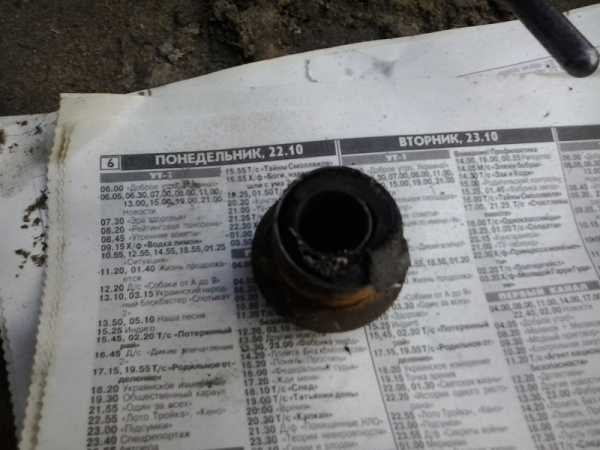

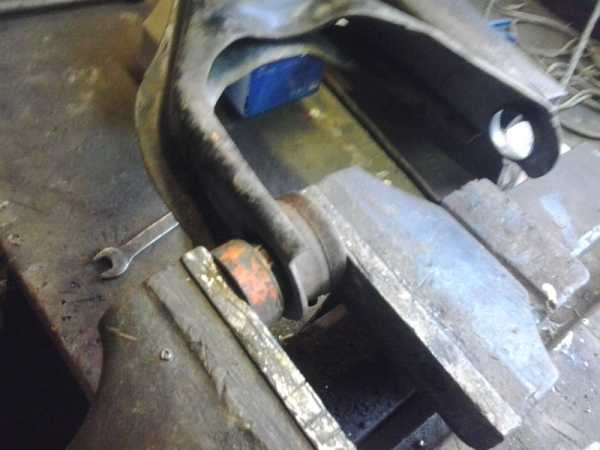

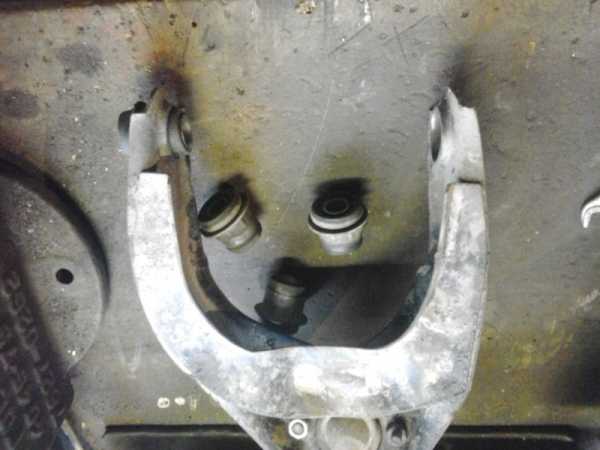

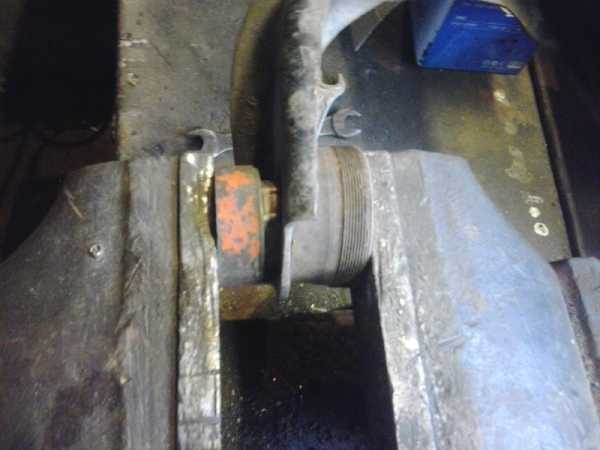

    Чтобы выпрессовать старый шарнир, рычаг зажимаем в тиски и используют съёмник

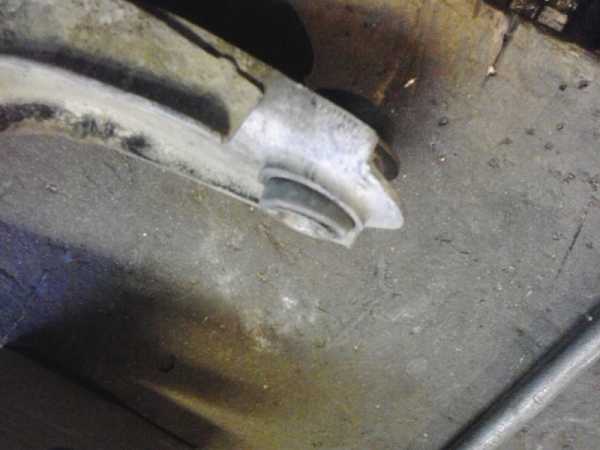

  3. Осматривают рычаг на наличие повреждений.
  4. Вставляют один сайлентблоки. Для этого также используется съёмник.

    Сайлентблок запрессовывают при помощи специального приспособления

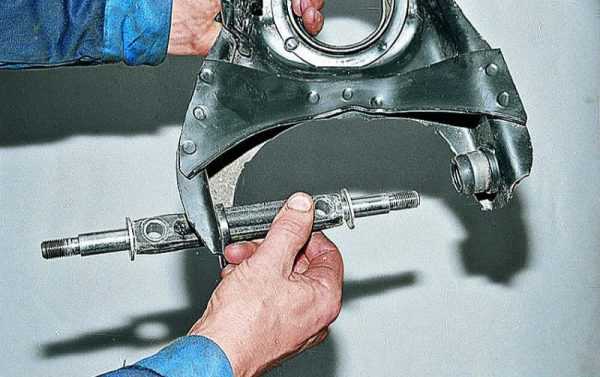

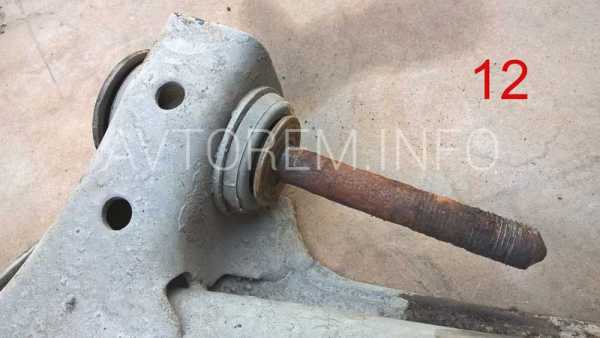

  5. В отверстие вставляют ось вместе с шайбами.

    Через свободное отверстие в рычаге вставляют ось с шайбами

  6. Запрессовывают второй шарнир. Делают это так же как и в предыдущем случае.
Видео: замена сайлентблоков

Специалисты рекомендуют, после того как была проведена замена шаровой опоры и сайлентблоков, использовать только новые гайки.

Установка рычага

После проведения ремонта корпуса рычага, замены сайлентблоков или шаровой опоры, монтаж нижнего рычага выполняется в обратном порядке:

  1. При помощи болтов фиксируют ось вместе с рычагом.

    Надежно фиксируют ось нижнего рычага

  2. В опорную чашку устанавливают нижний край пружины. После этого начинают поджимать нижний рычаг. Смотрят, чтобы стабилизатор не зацепился за втулку.

    В опорную чашку устанавливают нижний край пружины и поджимают нижний рычаг

  3. Вставляют резьбовую часть шаровой опоры и фиксируют гайку.
  4. Фиксируют подушку стабилизатора.
  5. Устанавливают амортизатор и закручивают гайку.
  6. Проверяют качество затяжки всех гаек. Они должны быть зажаты надёжно и прочно.

    После установки нижнего рычага проверяют качество затяжки всех гаек

  7. Устанавливают колёса и снимают автомобиль с домкрата.

На этом замена нижнего рычага считается законченной, можно дальше безопасно и комфортно эксплуатировать автомобиль.

Видео: установка нижнего рычага

Регулярно осматривая состояние передней подвески на ВАЗ 2107, можно вовремя заметить и устранить возникшие неисправности. Выполнить самостоятельно замену рычага, шаровой опоры или сайлентблоков сможет даже начинающий автолюбитель. Поддержка подвески в исправном состоянии, обеспечивает не только комфортную, но и безопасную эксплуатацию автомобиля. Применение качественных деталей проверенных производителей позволит значительно увеличить срок их службы и выполнять ремонт надо будет намного реже.

bumper.guru

Замена рычагов и сайлентблоков передней подвески ВАЗ 2107 Видео

[important]Элементы передней подвески ВАЗ 2107 подвержены нагрузкам во время движения. С учетом состояния отечественных дорог, ресурс подвески ограничен. Учитывая, насколько важно состояние подвески для безопасности, необходимо регулярно контролировать состояние деталей и своевременно производить их замену. Одними из ключевых элементов являются рычаги передней подвески ВАЗ 2107[/important]

Признаки неисправности рычагов и сайлентблоков

Одним из признаков неисправности является шум в подвеске при движении, особенно по плохой дороге. В числе прочего, он возникает при сильном износе сайлентблоков (резинометаллических шарниров рычагов). Также, если изношены сайлентблоки или деформированы рычага ВАЗ 2107, становится невозможно выставить углы установки передних колес. Эта же проблема возникает при деформации осей передних рычагов.

При деформации рычагов автомобиль может вести в сторону при движении по ровной дороге. Крайне неприятное явление — самовозбуждающиеся колебания передних колес – часто является следствием износа сайлентблоков.

Устранение любой из перечисленных неисправностей рычагов и сайлентблоков требует снятия рычагов подвески

Необходимые инструменты

Для замены рычагов и сайлентблоков передней подвески ВАЗ 2107 понадобятся:

  • приспособление для выпрессовки/запрессовки сайлентблоков;
  • комплект накидных и торцовых гаечных ключей;
  • домкрат;
  • баллонный ключ.

Работы следует проводить на смотровой яме или подъемнике. В последнем случае домкрат не понадобится.

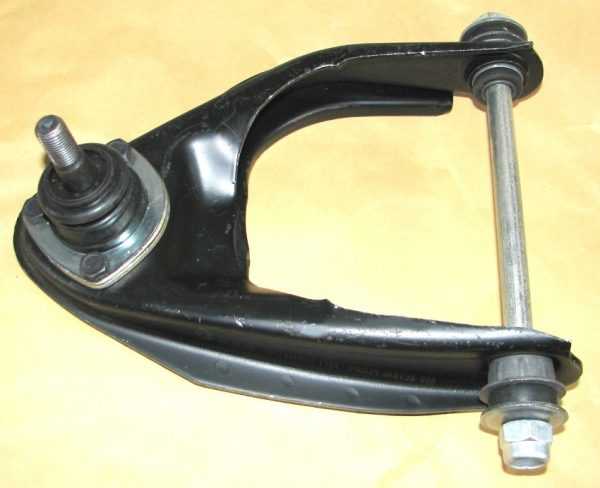

Замена верхнего рычага передней подвески

Снятие верхнего рычага передней подвески ВАЗ необходимо в трех случаях:

  1. Замена рычага.
  2. Замена сайлентблоков.
  3. Замена оси рычага.

Порядок снятия рычага таков:

  • Установить автомобиль на подъемник или смотровую яму.
  • Демонтировать колесо, используя баллонный ключ и домкрат (последний нужен только на яме).
  • Снять болт, крепящий кронштейн переднего бампера.

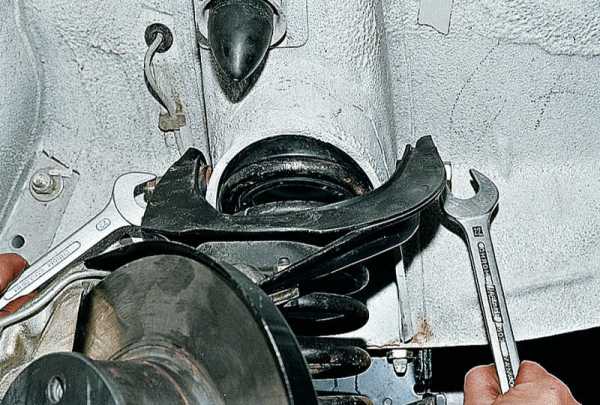

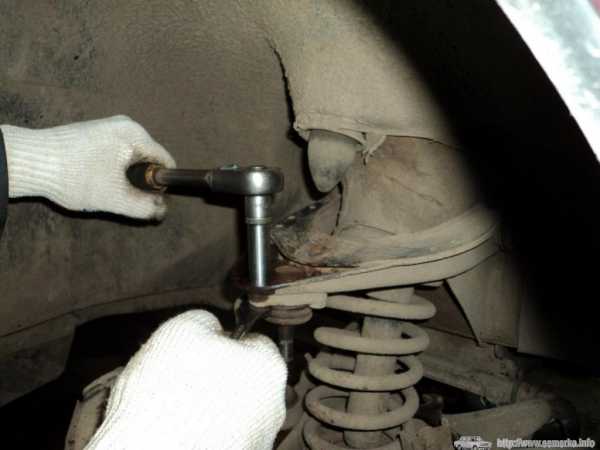

  • Отсоединить верхнюю шаровую опору, открутив самоконтрящуюся гайку и болты крепления.

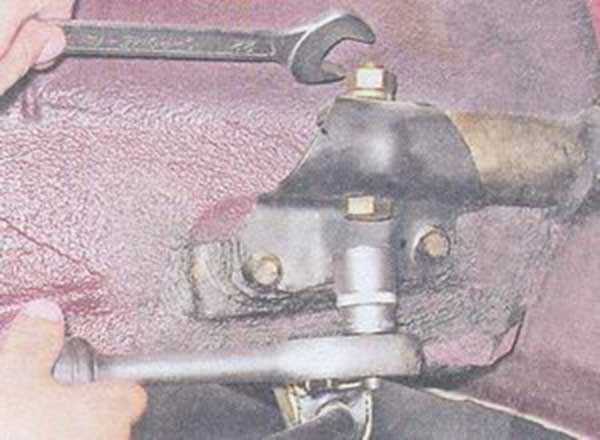

  • Открутить самоконтрящуюся гайку оси рычага, удерживая ось ключом.
  • Вынуть ось.
  • Снять верхний рычаг.

Если рычаг не деформирован и не имеет трещин, его можно использовать повторно, предварительно заменив сайлентблоки. Для этого их необходимо выпрессовать съемником. При выпрессовке рычаг зажимается в тисках.

Перед установкой рычага необходимо запрессовать новые сайлентблоки. Делается это тем же съемником. Чтобы запрессовать сайлентблоки, необходимо изменить положение деталей съемника на рычаге подвески.

Перед установкой рычага рекомендуется заменить самоконтрящиеся гайки оси рычага и пальца шаровой опоры на новые.

Установка верхнего рычага производится в такой последовательности:

  • Установить рычаг на ось и зафиксировать его гайками, не затягивая их.
  • Установить болт, фиксирующий крепление переднего бампера.
  • Нагрузить подвеску, опустив домкрат или подъемник.
  • Завести палец шаровой опоры в поворотный кулак.
  • Затянуть самоконтрящуюся гайку шаровой опоры.
  • Затянуть гайку крепления оси верхнего рычага.
  • Поднять автомобиль и установить колеса.

После замены рычага и/или сайлентблоков необходимо заново отрегулировать углы развала/схождения колес.

Замена нижнего рычага передней подвески Ваз 2107

Как и верхние рычаги, нижний рычаг передней подвески ВАЗ 2107 необходимо снимать для замены сайлентблоков, оси или самого рычага.

Работа проводится на смотровой яме или подъемнике.

Порядок снятия нижнего рычага:

[tip]Внимание: не стоит снимать регулировочные шайбы, используемые для установки угла «развала» передних колес. Если приходится их снимать, необходимо запомнить их расположение и вернуть на место.[/tip]

  • Если необходима замена рычага, придется снять нижнюю шаровую, открутив болты крепления. Для замены сайлентблоков шаровую снимать не надо.
  • Установить рычаг в тисках.
  • Выпрессовать сайлентблоки при помощи съемника.

Если рычаг не поврежден, можно запрессовать новые сайлентблоки и собрать узел. При сборке необходимо использовать новые самоконтрящиеся гайки.

Выпрессовка и запрессовка сайлентблоков производится одним и тем же съемником. Меняется лишь положение деталей относительно рычага.

Порядок установки нижнего рычага:

  • Запрессовать лишь один сайлентблок.
  • Вставить в рычаг ось с установленными упорными шайбами.
  • Установить упорную шайбу со стороны установленного сайлентблока и закрутить самоконтрящуюся гайку (затягивать ее не надо).
  • Запрессовать второй сайлентблок.
  • Установить фасонную шайбу на ось и завернуть самоконтрящуюся гайку.
  • Установить рычаг и другие детали подвески в последовательности, обратной снятию.
  • Нагрузив подвеску, окончательно затянуть гайки оси нижнего рычага.
  • Установить колесо.

После замены сайлентблоков и/или нижнего рычага следует проверить углы установки колес и отрегулировать их, если это необходимо.

[tip]Совет: повышенный износ сайлентблоков может наблюдаться при попадании масла на резиновые части этих деталей. Резина, используемая в них, не относится к маслостойкой. В этом случае необходимо сначала устранить утечку масла, а потом произвести замену сайлентблоков. Иначе проблема вскоре возобновится.[/tip]

semerkavaz.ru

Замена нижнего рычага на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Нижний рычаг – он располагается в передней подвески и к нему прикручивается шаровая опора, а так же на нём стоит сама передняя пружина, заменяется данный рычаг довольно таки не просто, для его замены Вам может понадобиться и не один день (Если Вы работу выполняете впервые) но всё же радует тот факт, что данный рычаг стоит не очень дорого и если Ваш придёт в негодность (Трещина по нему пойдёт к примеру), то его будет необходимо сменить в ближайшее время на новый и не рекомендуем Вам вообще пользоваться автомобилем (Если у рычага появилась трещина), до того, пока он не будет заменен.

Примечание!
Чтобы сменить нижний рычаг, понадобятся всего лишь: Все ключи которые есть в Вашем арсенале, а так же баллонный ключ будет нужен и домкрат, так как колесо придётся снять на той стороне на которой рычаг менять будете!

Краткое содержание:

Где находится нижний рычаг?

В передней подвески у классики множество рычагов, но одни из самых больших и самых главных (Без них бы автомобиль вообще не ехал), являются нижний и верхний рычаг, верхний рычаг стоит вверху и не подвержен особой деформации (Только если автомобиль не занижен и только если Вы на нём не въезжали на большой скорости в яму), деформации чаще всего подвергаются нижние рычаги, потому что они в самом низу находится и если Вы въедете на автомобиле в резкую яму (В люк например) то после наезда колесо упадёт в низ и весь вес передней части на рычаг сместиться, в связи с этим у Вас погнётся рычаг или даже он треснет, поэтому за ними следить периодически нужно и по возможности после сильного наезда на кочку, проверяйте рычаги на состояние, для наглядности нижний рычаг (А именно тот который с левой части размещён) показан на фото снизу.

Когда нужно менять нижний рычаг?
Он меняется только при сильной деформации, если рычаг чуть-чуть погнут то на такое ещё можно ездить (Конечно лучше сменить, но по сути сделать можно развал и дальше ездить), но вот если он будет треснут, то обязательно такой нижней рычаг подлежит замене, при сильной деформации нижнего рычага у колёс теряется развал и из-за чего машину тянуть в сторону начинает, кроме того протектор шины быстрее снашивается из-за сбитого развала, поэтому при сильной деформации (Даже если он не треснул) постарайтесь поменять нижний рычаг на новый.

Как заменить нижний рычаг на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Снимается и устанавливается рычаг легко, но вот только времени на это можно очень много потратить, а так по сути гайки отвернуть будет нужно которые его крепят и после этого рычаг снимать с автомобиля уже можно, для начала снимите переднюю пружину (Как снять пружину, читайте в статье: «Замена пружины в передней части на ВАЗ») и вот когда она будет снята, ключом (Удобней всего накидным, но и воротком тоже удобно с накидной головкой будет) выкрутите две гайки (Указаны красными стрелками на большом фото), которые нижний рычаг к поперечине крепят и после этого, снимите рычаг полностью в сборе с шаровым шарниром, с сайлентблоками и с осью, но только снимайте аккуратно, потому что за рычагом в тех местах где он крепился к поперечине, расположены металлические шайбы (см. маленькое фото) мы Вам их вообще не рекомендуем снимать или если Вы решили снять все шайбы, то запомните где какие стояли, в противном случае собьются углы установки переднего колеса и оно встанет не ровно.

Примечание!
Когда нижний рычаг будет снят со всем в сборе, то с него можете шаровой шарнир снять, но лучше покупать новый рычаг в сборе, чтобы на него уже всё новое было установлено, но всё же, чтобы снять шаровой шарнир, нужно отвернуть три гайки которые его крепят к рычагу и после этого, можете его полностью снять с рычага!

Установка:
Устанавливается новый рычаг в обратном порядке, при этом все шайбы обязательно должны находится на своих местах, чтобы углы настройки переднего колеса по минимуму сбились и кстати, когда будете заворачивать гайки которые рычаг крепят к поперечине обязательно до упора их заверните, опустив для этого автомобиль и нагрузив ту сторону на которой Вы производите замену рычага на новый, заверните гайки до упора и всё по сути, замена произведена удачно.

Дополнительный видео-ролик:
Посмотрите ролик по которому объясняется процесс снятия нижнего рычага и процесс его установки, кроме того в данном ролике показываются кой какие нюансы, которые мы в данной статье не указали, поэтому обязательно его изучите, чтобы дополнительный материал получить и для того, чтобы просто замена гораздо лучше запомнилась и делалась не по бумаге а по памяти.

vaz-russia.com

Как заменить нижний рычаг передней подвески на Мазда 3

Рычаги подвески, расположенные сверху и снизу, являются главными опорными компонентами в конструкции подавляющего большинства автомобилей. Если они ломаются или деформируются, то могут появляться разные шумы и посторонние звуки. Помимо этого, значительно снижается безопасность движения и уровень комфорта. В этом случае необходимо выполнить замену нижнего рычага передней подвески.

Особенности конструкции

Ходовая автомобиля «Мазда 3» собрана на подрамнике. В конструкцию входят амортизаторные стойки, стабилизирующий механизм поперечной устойчивости и поворотный кулак, рычаг вместе с такими элементами, как шаровая опора, сайлентблоки. Когда что-то из этого списка становится неисправным, то нарушается рабочее состояние всей ходовой. В связи с этим автовладельцу важно осуществлять контроль износа каждого компонента.

Направляющие детали, вместе с шаровыми опорными компонентами и сайлентблоками устанавливают траекторию, в соответствии с которой перемещается автомобильное колесо. Заодно нижние рычаги выступают в роли соединительных компонентов для колес непосредственно с кузовной основой. Потому от их работоспособности значительно зависит устойчивость иномарки и то, насколько она маневренна.
Такие изделия, нижние и продольные, изготовлены из весьма крепкого материала, который способен справляться с существенной нагрузкой, что приходится на ходовую. Поэтому они повреждаются лишь изредка, как правило, в серьезном ДТП. Также в «Мазда 3» зачастую рычаг меняют почти неизношенным. Это вызвано конструктивной спецификой транспортного средства. По этой причине многие автовладельцы представленной иномарки не сталкиваются с поломкой рычагов, находящихся спереди. Чаще меняется продольный рычаг задней подвески.
В «Мазде» третьей версии шаровые опоры заменяют только с рычагом, как это предусмотрено инструкцией автопроизводителя. Делается это для того, чтобы дополнительно обеспечить надежность авто. Период использования шаровых не очень значителен. В связи с этим зачастую рычаги задние меняют в целях профилактики. Заодно может потребоваться заменить продольный рычаг задней подвески.

Признаки необходимости замены

Неисправность нижних рычагов подвески может случиться в результате сильного удара, который сгибает его. Это может произойти, если колесо попадет в яму, когда иномарка движется на повышенной скорости. Также конструкция сопрягаемых компонентов (шаровые опоры и / или сайлентблоки) может износиться. Зачастую износ шаровых деталей ведет к разрушению непосредственно рычага. В таком случае его вполне можно отремонтировать. В других ситуациях ремонт должен выполняться исключительно заменой нижнего рычага передней подвески. Когда во время езды водитель слышит, как что-то начинает скрежетать, скрипеть или стучать в подвеске при всяких вертикальных передвижениях кузова, то нужно продиагностировать ходовую часть. Может понадобиться заменить и продольный рычаг.

Итак, какие именно признаки свидетельствуют о том, что необходимо заменять нижний рычаг Mazda-3:



  • люфт руля;
  • машина ведет себя неустойчиво на повышенных скоростях;
  • присутствует постороннее звучание, когда автомобиль двигается, а также поворачивается или разворачивается;
  • возрастает тормозной путь.

Все устройство подвески спереди направлено на предельное сглаживание всех неровностей на трассе. Как и остальные компоненты, все детали подвесочного рычага, в том числе продольного, со временем подвергаются износу. Скорость такого процесса определяется несколькими факторами: общим техническим состоянием авто, стилем вождения, и, естественно, качеством применяемых элементов. Своевременная замена рычажных механизмов позволяет ходовой постоянно быть исправной и работоспособной.

Обязательно посмотрите видео о замене рычагов:

Процедура замены

Порядок выполнения замены нижнего рычага передней подвески следующий:

  • Автомобиль ставится надежно и ровно на эстакаду для ремонта.
  • Снимается колесо.

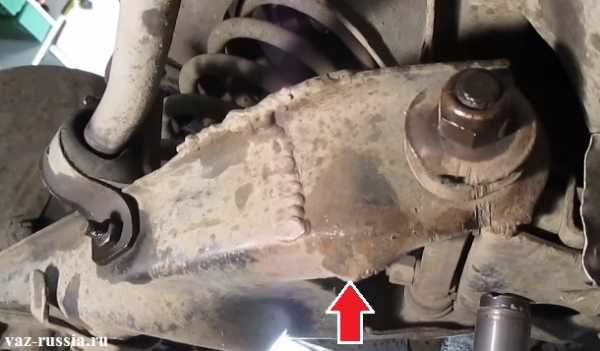

  • В итоге приоткрывается вид на рычаг, который расположен снизу. Можно заметить, что он представляет собой выгнутое изделие с тремя ответвлениями. При этом два из них через сайлентблоки зафиксированы к подрамнику, а еще один — к рычажку поворотному. До всех болтиков можно нормально достать, но для большего комфорта можно выполнить открутичивание локера — подкрылка.
  • Все места фиксации поливаются с помощью WD — 40, после чего делается небольшой перерыв.
  • Затем отпускается передний сайлентблоковый болтик на 19 (без выкручивания).
  • Откручивается в креплении задний сайлентблоковый болт на 17 — гаечки в этих конструкциях — это неотъемлемые компоненты, являющиеся приваренными.
  • Выкручивается болтик на 14 в поворотном рычажке. Это позволит отпустить фиксацию на поворотном шарнире. Понадобится ключ на 14, поскольку здесь гайка не является приваренной.
  • Вытаскивается болт, шарнирный палец выводится из поворотного рычага.
  • После этого можно совсем выкручивать болт на 19 и снимать нужный рычаг.
    Устанавливать новый требуется в обратной последовательности. Вдобавок следует учитывать, что сайлентблоки и шарниры на нем более тугие, поэтому усилий может потребоваться больше, чем когда снимался прежний рычаг.
    Для «Мазда 3» подобная операция выполняется почти в любом автотехсервисе. Когда же водитель неплохо разбирается в устройстве ходовой, то он легко может провести ее самостоятельно. Все упрощает и то, что в этом случае нет необходимости в каком-либо особенном спецоборудовании.

Как поменять втулку

Также важно знать, как правильно заменять втулку рычага передней подвески.

  • Вначале снимается рычаг, который находится снизу.
  • Применяя пресс и оправку определенного диаметра, следует выдавить переднюю втулку из указанного рычага. Выдавливается она от передней области рычага к задней.
  • Устанавливаемая втулка смачивается мыльной водой. Используя то же оборудование, втулка вдавливается в рычаг. Размещается она с передней стороны рычага, и выступать должна равномерно.
  • Отметив местоположение задней втулки на рычаге, можно снимать ее оттуда.
  • После смачивания новой втулки нужно установить ее так, чтобы плоская поверхность была устремлена к шарнирному штифту.
  • После этого можно устанавливать нижний рычаг.

pro-zamenu.ru

🚘 Замена сайлентблоков ВАЗ без снятия нижнего рычага

Сегодня хотел бы рассказать вам о таком важном, но довольно простом действии как замена сайлентблоков на ВАЗ классике. Недавно занимался заменой сайлентблоков, удалось сделать несколько, надеюсь полезных, фотографий.

Замена сайлентблоков на ВАЗ

Как вам известно, сайлентблоки влияют на углы установки колес и если вы планируете делать развал-схождение колес, то не лишним будет проконтролировать их состояние.

Неисправность сайлентблоков передней подвески ВАЗ проявляется в трещинах на резине, разрывах, проскальзывании сайлентблоков в рычаге.

Если есть хотя бы один «симптом» усталости приведенный выше, то сайлентблоки необходимо заменить. Много знакомых при необходимости замены сайлентблоков начинают разводить руками, мол не знаю, как то надо. Но не стоит пугаться, они заменяются достаточно легко, главное иметь на вооружении только съемник, который поможет вам как снять сайлентблоки, так и запрессовать новые. Съемник представляет собой две трубки и две или одну шайбу, ну это в моем варианте. Чертежи съемника я приведу в библиотеке, он у меня самодельный, сделан на скорую руку но работает до сих пор, как и многое:)

Подготовка к замене сайлентблоков достаточно проста, необходимо зафиксировать автомобиль, поддомкратить, снять колесо и приступить к замене сайлентблоков верхнего рычага, о чем и говорим ниже.

Замена сайлентблоков верхнего рычага

Замену сайлентблоков верхнего рычага я привык проводить по самому легшему пути — со снятием верхнего рычага с автомобиля. Перед тем как снимать верхний рычаг с автомобиля, посмотрите, не проскальзывают ли сайлентблоки в рычаге, они должны сидеть там крепко и недвижимо. Для того, чтобы снять верхний рычаг необходимо выбить верхнюю опору, сделать это можно с помощью съемника шаровых опор или открутив гайку опоры (на 22) вывернув колесо ударять по сошке молотком, опора выскочит. Далее необходимо открутить болт рычага, длинный такой, он находится сверху, сжимает сайлентблоки, после этого можно вытащить болт и снять рычаг с автомобиля. Далее приступаем непосредственно к замене, но перед этим я бы рекомендовал вам вставить болт рычага в положенное ему отверстие и проверить осевой люфт, если он большой то необходимо ремонтировать, так как и с новыми сайлентблоками подвеска будет греметь.

Ремонт возможен в двух вариантах:

  1. Заменить весь столб (стакан) дорого, да и качество новых стаканов не выдерживает никакой критики
  2. Можно просто наварить две шайбы по бокам, диаметр отверстия должен точно совпадать с диаметром болта, то есть не болтаться. Н оне все так радужно, если наварив шайбы вы поняли что с новыми сайлентблоками рычаг не влезает, то придется вооружившись ножовкой по металлу немного укоротить сайлентблоки. Я понимаю что это не правильно, что так возможно падает срок службы сайлентблоков, но именно так уже был отремонтирован не один автомобиль и никто не жаловался.

В моем случае, шайба была наварена с одной стороны, но сайлентблоки не были укорочены и как следствие просто повыпадали.

Снизу новый сайлентблок, сверху два так их стер рычаг

Вытащить сайлентблоки можно зубилом и молотком, пару ударов, как правило они выпадают довольно легко.

Далее просто вставляем новый сайлентблок и запрессовываем, я использовал для этого тиски, можно использовать болт. Система запресовки проста, одна втулка выточена точно по размеру юбки сайлентблока, вторая втулка больше, соответственно при давлении меньшей втулкой сайлентблок пролазит в рычаг. Одним словом смотрим на фото:

Приготовленный рычаг к установке

Вставляем новый

Слева втулка поменьше, справа большая

Прессуем

Сколько нужно прессовать сайлентблок? На верхних сайлентблоках, есть штампы-риски вот они должны только упереться в рычаг, но не войти.

Запрессованый сайлентблок

Замена сайлентблока нижнего рычага без разбора подвески

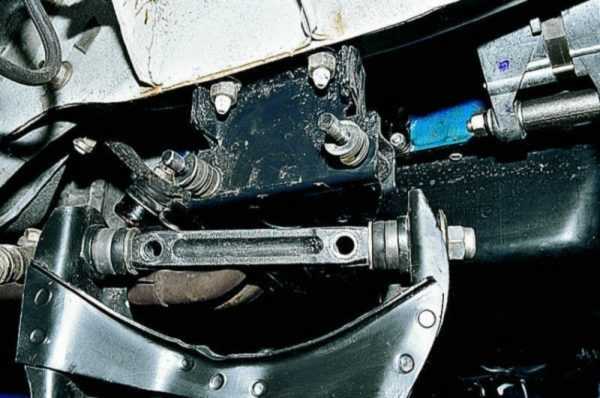

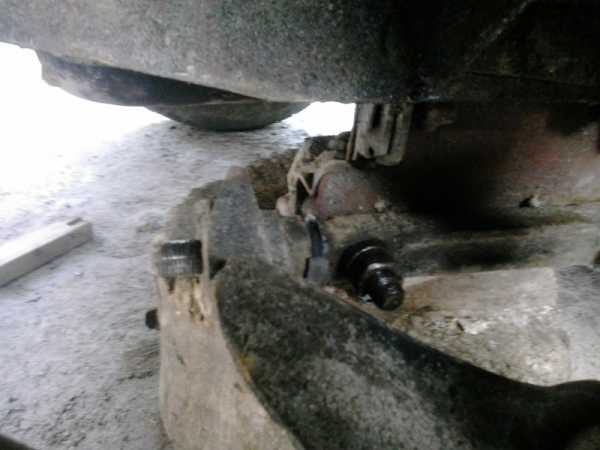

Замена нижних сайленблоков немного тяжелее но, не стоит боятся. Необходимо открутить стабилизатор, чтобы рычаг мог двигаться вправо-влево. Далее откручиваем гайки, которые держат сайлентблоки нижнего рычага и приступаем к выпрессовке сайлентблоков нижнего рычага, сделать это довольно просто, нужна втулка в которую проходит сайлентблок. Таким образом, установив втулку как на фото ниже, мы закручивая гайку отжимаем рычаг назад, а сайлентблок остается на месте и постепенно сайлентблок выйдет из рычага. Так же поступаем и со вторым сайлентблоком.

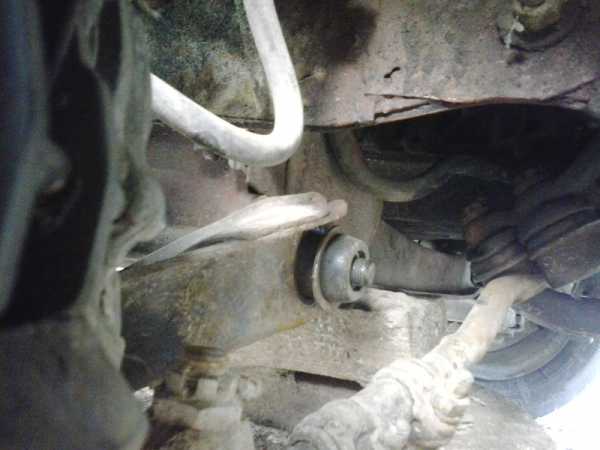

Видим что сайлентблок немного порван и пришел в негодность

Выпрессовывваем сайлентблок

Спасибо за подписку!

Также можно вытащить сайлентблоки с помощью зубила со смотровой ямы.

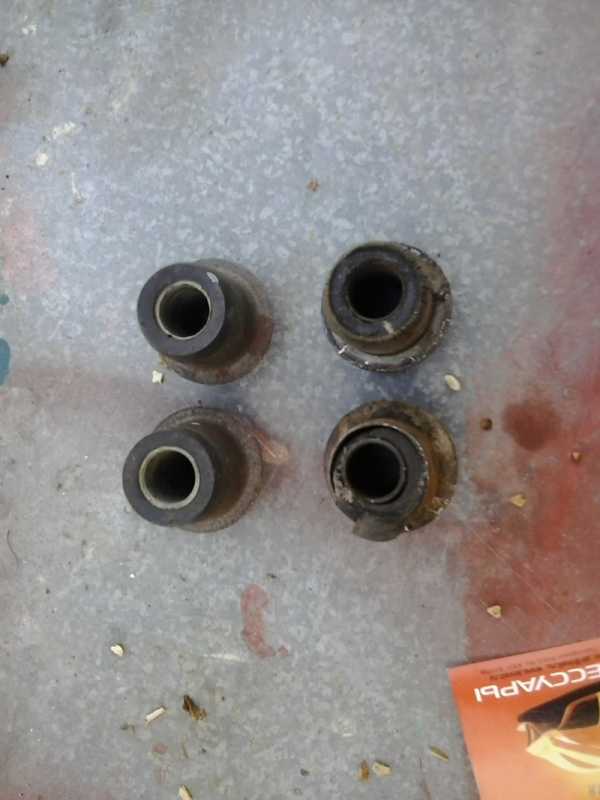

Старый сайлентблок

Дальше можно приступить к запрессовке новых сайлентблоков, делать это необходимо аналогично снятию, достаточно вставить сайлентблоки с обеих сторон, с одной стороны зафиксировать гайкой, чтобы ричаг не смещался, а со второй закручивая гайку вдавить новый сайлентблок на место.

Новые и старые сайлентблоки

Вставляем сайлентблоки с обеих сторон

Запрессовываем новый сайлентблок с обратной стороны

Вот и все!

Внимание!!! Зажимать гайки на осях рычагов (на сайлентблоках) нужно только на стоячем на колесах или на опорах автомобиле, то есть в нагруженном состоянии! Если зажать сайлентблоки на вывешенной подвеске — то это может привести к их быстрому разрыву!

olade.ru

Школа авторемонта Статьи, советы и рекомендации по ремонту и обслуживанию автомобилей своими руками

Уважаемые Ланосоводы и Нексияведы, не проходите мимо! Приглашаю Вас ознакомиться и оценить мой фотоотчёт по снятию и замене рычага передней подвески автомобилей Daewoo Lanos (Дэу Ланос), Daewoo Nexia (Дэу Нексия), Chevrolet Lanos (Шевроле Ланос), Daewoo Sens (Дэу Сенс). Надеюсь, что этот материал будет Вам интересен. Так как в нём описывается не только сам процесс замены рычага, но и даны советы по выбору качественных запчастей. А в наше время это немало важно, так как покупка рычага низкого качества влечёт за собой довольно большие проблемы. Но, обо всём по порядку…

Начну с запчастей. Тут есть о чём поговорить.

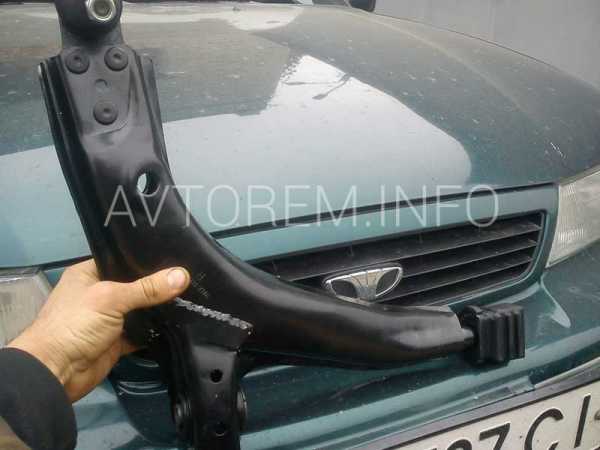

Запчасти. Левый и правый рычаги отличаются друг от друга. При покупке об этом следует помнить. Каталожный номер левого рычага передней подвески автомобилей Daewoo Lanos, Daewoo Nexia, Chevrolet Lanos, Daewoo Sens – 96218397. Каталожный номер правого рычага – 96445372.



И о производителях. Нет, скажу не так… Рычаги, какой фирмы производителя я могу порекомендовать? Скажу честно, однозначно и чётко на этот вопрос ответить у меня не получиться, так как найти качественные рычаги на Дэу Ланос, Нексия, Сенс и Шевроле Ланос крайне сложно. И фирменная упаковка с надписью, голограммой, штампом, например Profit, CTR, MANDO, Pmc, SWAG, Ruville не даст сто процентной уверенности в том, что Вы купили качественную деталь. Так, например, было до определённого времени с рычагами CTR. Рычаги (шаровые опоры, рулевые наконечники) этой фирмы можно было всегда смело рекомендовать и устанавливать. С ними проблем не было. Но, на данный момент ситуация изменилась. Стали появляться жалобы на их низкое качество – у некоторых опора на заклёпках разбалуется и стучит, у других лопается сварочный шов и отламывается ось заднего сайлетнблока. Как Вам сюрприз – отламывается ось!? На рычагах других фирм основной проблемой является проушина переднего сайлентблока, которая после пробега 500-1000 км просто отламывается от рычага! После чего, колесо уходит в сторону, выдёргивая при этом привод с коробки передач, и автомобиль перестаёт двигаться. Своим ходом так точно. Дальше, только эвакуатор или ремонт (замена рычага) на месте происшествия. Печальная картина, правда?

В общем ситуация с рычагами катастрофическая! И давать с моей стороны рекомендации по производителям довольно рискованное и неблагоприятное дело. Посоветую Вам купить рычаг(и) CTR или MANDO. А с ним(и) приключится одна из историй описанных мной выше? И что тогда? Вот поэтому, рекомендаций по фирмам давать не будут. Надеюсь, Вы меня поймёте.

У меня есть только несколько советов, которые должны Вам помочь в поисках качественных рычагов:

1) При покупке обязательно требуйте у продавца сертификат качества на рычаг.
2) Если есть выбор, прекрасно. Просите показать все. И пробуйте рычаги на вес. Чем тяжелей рычаг, тем лучше. По моим наблюдениям, вес нормального рычага должен быть 4 кг или около того. Берём с собой безмен и в магазине начинаем взвешивать рычаг. Думаю, что эффект, произведённый на продавцов Вашими действиями будет сильный ))). И это хорошо, будут знать, что перед ними серьёзный автолюбитель, которому разный хлам лучше не втюхивать!

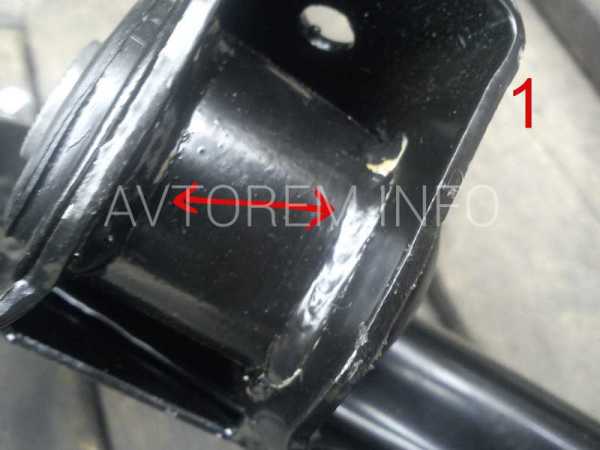

3) Осматриваем сварочные швы. Именно швы, а не точки сварки раз через раз. Рычаг должен быть проварен качественно. Особенно уделяем внимание втулке переднего сайлентблока. Втулка должна быть приварена с рычагу сплошным швом (фото 1).

Вот, что я могу посоветовать смело, так это покупку крепёжного болта переднего рычага! Почему так? Объясняю: довольно часто болт прикипает во втулке сайленблока и выбить его в такой ситуации очень сложно. Это первая причина для покупки болта. Вторая – гайка болта затягивается довольно мощным усилием (140 Нм) и если работа с рычагом проводилась уже не один раз, то резьба болта и гайки пережили уже не одну затяжку. Плюс, к этому добавляется коррозия и ржавчина. И как итог – резьба не в дугу и необходимую затяжку сделать, уже не получиться. А это ведь не порядок!? Согласны? Надеюсь, что убедил в необходимости покупки болта. Поэтому продолжаю: каталожный номер болта рычага передней подвески – 94500882 (в комплекте с болтом должна идти гайка и две шайбы, смотрим фото 2).

Инструмент: Для снятия и замены рычагов передней подвески автомобилей Daewoo Lanos (Дэу Ланос), Daewoo Nexia (Дэу Нексия), Chevrolet Lanos (Шевроле Ланос), Daewoo Sens (Дэу Сенс) Вам понадобится вот такой арсенал инструмента: домкрат, баллонный ключ, монтировка, молоток, съёмник для шаровой опоры, накидной и торцовый ключи на 13, 14 (будет очень хорошо, если в Вашем распоряжении будет удлинённая головка на 13), рожково-накидной ключ на 19, торцовый и накидной ключи на 22.

Работу по снятию и замене рычага следует проводить на подъёмнике или смотровой яме.

Фотоотчёт по снятию и замене рычага передней подвески на автомобиле Дэу Нексия. На автомобилях Дэу Ланос, Шевроле Ланос и Дэу Сенс замена рычага проводится аналогично:

Загоняем автомобиль на яму. Под задние колеса устанавливаем “башмаки”. Отпускаем колёсные болты. Поднимаем домкратом автомобиль. Снимаем колесо. И устанавливаем под кузов машины “страховку ” (можно для этой роли использовать снятое колесо).

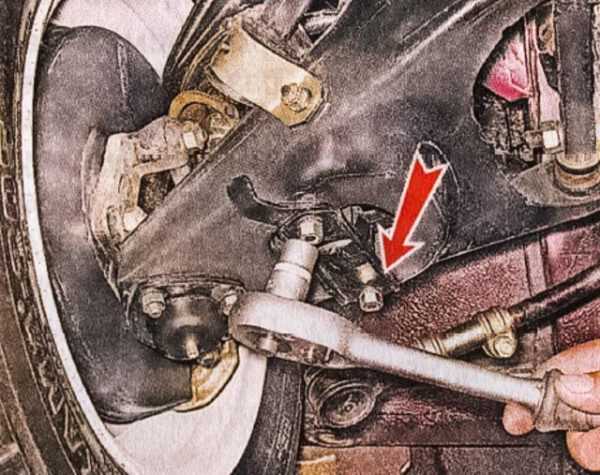

И принимаемся за дело. В первую очередь можно заняться стойкой стабилизатора. Откручиваем гайку стойки (фото 3). Больше информации по стойкам стабилизатора Вы сможете найти вот в этой статье.

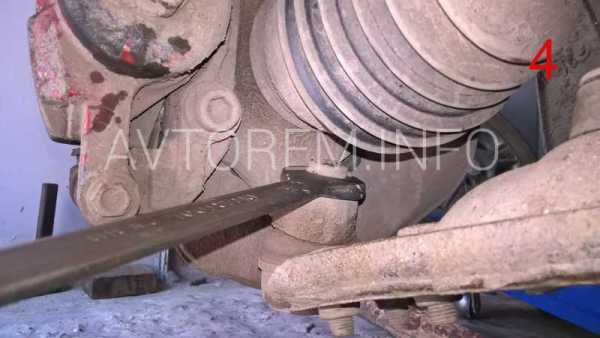

После того, как справились со стойкой, переходим к шаровой опоре. Откручиваем (ключ на 19) крепёжную гайку пальца шаровой опоры (фото 4). И при помощи съёмника выпрессовываем палец с проушины поворотного кулака (фото 5 и 6).

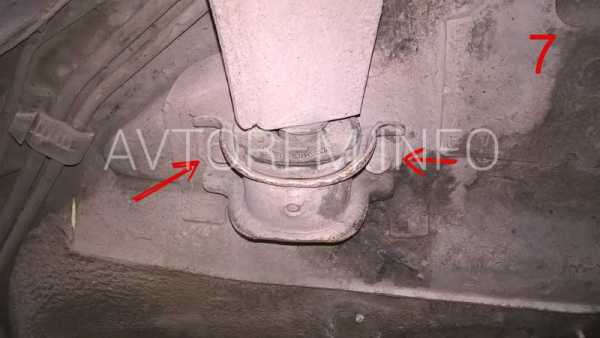

Дальше, принимаемся за болты кронштейна (скобы) заднего сайлентблока рычага (фото 7).

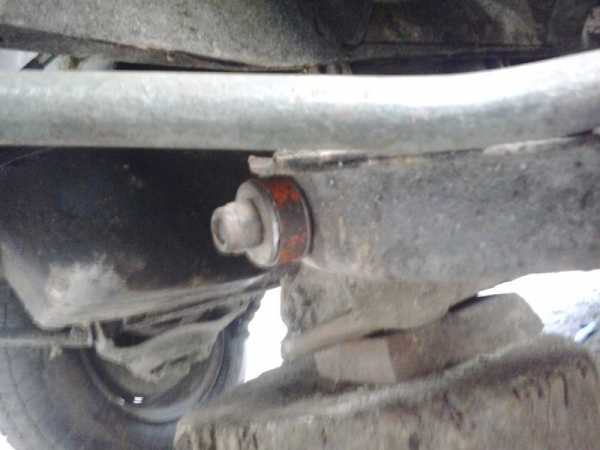

И последний штрих – откручиваем гайку болта рычага (фото 8). Если с болтом всё ок (не заржавел во втулке сайленблока), то с ним можно довольно быстро разобраться: на гайку накидываем накидной ключ, а сам болт крутим ключом трещоткой с головкой на 22. В случае, если болт всё-таки приржавел, придётся накидным ключом крутить только гайку. Что, конечно же, не критично, но времени забирает больше.

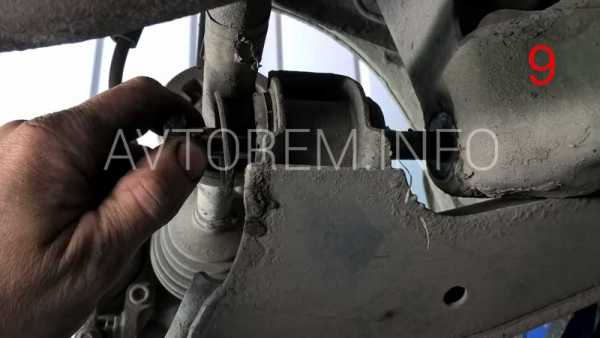

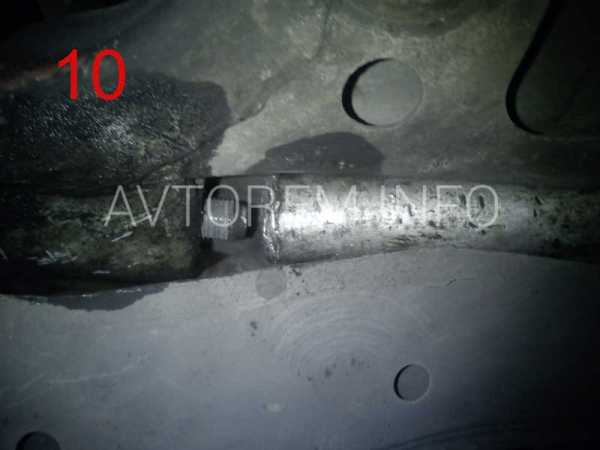

Всё! Остаётся только вытащить болт и снять рычаг (фото 9). Или же снять рычаг вместе с болтом, по причине того, что болт приржавел во втулке сайленблока. Плюс, к этому, бывают такие моменты, когда болт упрямо не хочет выходить с кузовной проушины. Тогда приходится брать наставку и выколачивать упрямца (фото 10 и 11).

Вот теперь точно всё – рычаг передней подвески снят автомобиля (фото 12, как видите, болт с рычага вытащить не удалось, так как “прирос намертво”, поэтому покупка болта была оправдана на все 110%). Остаётся только установить новый рычаг. Пресловутый болт в обязательном порядке смазываем – литолом, нигролом, графитной смазкой, медной пастой. На выбор, как говориться, главное болт смазать. Последующую сборку провести в обратной последовательности и работа по замене рычага передней подвески автомобилей Daewoo Lanos (Дэу Ланос), Daewoo Nexia (Дэу Нексия), Chevrolet Lanos (Шевроле Ланос), Daewoo Sens (Дэу Сенс) закончена.

Напомню, что сайленблоки рычага полностью затягиваются в положении “автомобиль на колёсах”. То есть, болты скобы (кронштейна) заднего сайленблока и болт переднего сайленблока при установке рычага только немного подтягиваем. Затягиваем их, только после того, как поставите колесо и опустите автомобиль с домкрата.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

www.avtorem.info

Замена переднего нижнего рычага Фольксваген Пассат Б5

Информация предназначена для моделей 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.
Снятие
1. Снимите колесо.

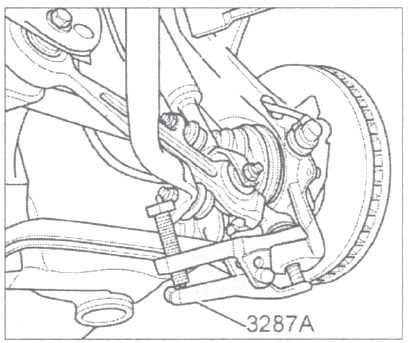

2. Отверните гайку шарового шарнира рычага и выпрессуйте палец шарнира из поворотной цапфы (рис. 8.9).

Примечание. Действуйте осторожно, чтобы не повредить чехол шарнира.

Автомобили с системой автоматической регулировки фар

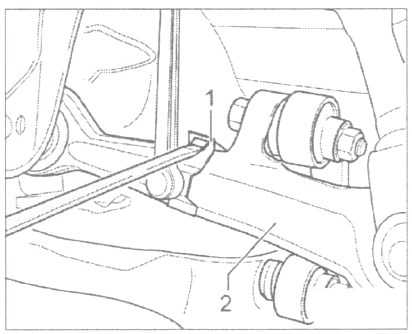

3. Отцепите скобу соединительной тяги (1) датчика нагрузки от переднего рычага (2) (рис. 8.10).

Для всех автомобилей

4. Отверните болт (1) (рис. 8.11).

5. Отверните болты (2 и 3) и снимите тягу стабилизатора.

Внимание! Чтобы не повредить шарниры верхних рычагов подвески, подоприте их с помощью приспособления V.A.C 1383 А.

6. Отверните болт (4) и снимите передний нижний рычаг.

Установка
7. Установите передний нижний рычаг.
8. Затяните гайку пальца шарового шарнира нижнего рычага. Момент затяжки: 100 Нм.

9. Затяните гайку (1) (рис. 8.11). Момент затяжки: 90 Нм.

10. Затяните болты (2 и 3). Момент затяжки: 40 Нм + 90′.
11. Затяните новый болт (4) с новой гайкой. Момент затяжки: 80 Нм + 90′.

Внимание! Болт вставляйте только во внутреннее отверстие (стрелка). Стрелка на рычаге указывает направление движения автомобиля.

Автомобили с системой автоматической регулировки фар

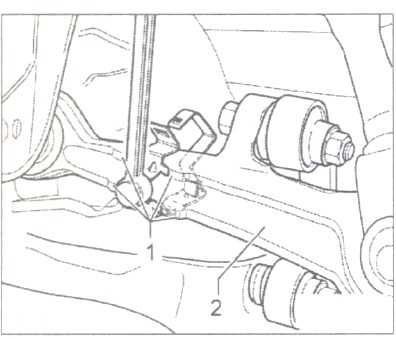

12. Закрепите скобу соединительной тяги датчика нагрузки на переднем рычаге (2) (рис. 8.12).

Примечание. Скобу необходимо устанавливать между ребрами (1) рычага (2).

Для всех автомобилей
13. Установите колесо. Момент затяжки: 120 Нм.

carpod.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
