Зачем и как можно заглушить клапан ЕГР на дизеле, стоит ли это делать

Чтобы уменьшить количество выбросов окислов азота и немного уменьшить расход топлива, многие модели последних лет стали оборудовать системой ЕГР. Она возвращает некоторое количество выхлопных газов обратно в камеру сгорания и делает работу дизеля более «мягкой». На практике многие автолюбители сталкиваются с нарушениями работы системы рециркуляции выхлопных газов. Так как ремонт стоит довольно дорого, многие просто делают заглушку клапана и обходятся без ЕГР.

Какие функции выполняет клапан ЕГР на дизеле

Главная деталь всей системы — это клапан. Он регулирует количество отработанных газов, которые повторно используются при сгорании топлива. Клапан может управляться с помощью:

  1. Электроники – датчик положения передаёт сигнал контроллеру.
  2. Электропневматики – управление осуществляется путём измерения давления на коллекторе и температуры воздуха на впуске.

Во время работы двигателя на холостом ходу клапан открывается на 50%. При увеличении нагрузки он начинает постепенно закрываться. Это обеспечивает необходимую мощность двигателя. Клапан также закрывается во время прогрева дизеля, до тех пор, пока температура силового агрегата не поднимется до необходимого значения.

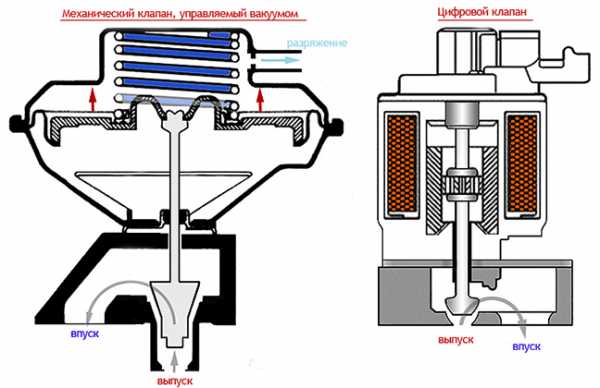

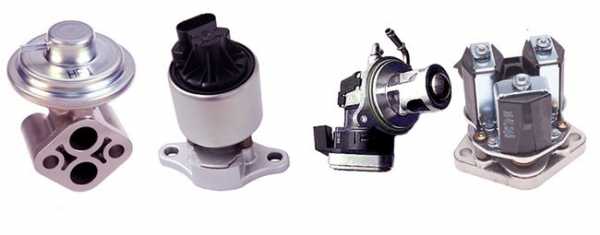

Клапаны EGR могут быть вакуумными и цифровыми, их функцией является регулирование количества газов, что подаются в камеру сгорания

Система ЕГР рассчитана на топливо высокого качества. Заправляясь на наших АЗС, не стоит рассчитывать на стабильную работу клапана и датчиков.

Зачем глушить и стоит ли это делать

Задаваясь вопросом, зачем делать заглушку и не приведёт ли это к плачевным последствиям, стоит рассмотреть немного теории. При неправильной работе системы рециркуляции необходимо заменить не только клапан, но и провести чистку других деталей. Такой ремонт дорогостоящий и потребуется снова через определённое время. От плохого топлива образуется налёт из остатков продуктов сгорания. Если автомобиль эксплуатируется довольно интенсивно, то уже через несколько месяцев после ремонта будут заметны сбои в работе. Кроме некачественного топлива, нарушить функционал могут:

  • износ цилиндропоршневой группы;
  • неисправные датчики;
  • поломки в турбокомпрессоре;
  • нарушения в системе вентиляции.

    Система ЕГР часто загрязняется и не может эффективно выполнять свою функцию

Как мы видим, система ЕГР очень прихотлива и часто выходит из строя на дизельных двигателях. На большинстве моделей она отвечает только за количество вредных выбросов и не влияет на технические параметры автомобиля. Грамотная заглушка позволит забыть о проблемах с клапаном ЕГР и даже немного улучшить КПД силового агрегата. Но перед началом такой работы стоит всё-таки проконсультироваться в автосервисе и узнать особенности заглушки именно для вашей модели автомобиля.

Как можно заглушить своими руками

В зависимости от конструкции системы ЕГР, можно сделать глушение клапана несколькими разными способами. Из инструментов нам понадобится:

  • крестовая и плоская отвёртки;
  • набор ключей;
  • лист из нержавейки для заслонок;
  • растворитель;
  • изолента;
  • ветошь.

В зависимости от метода глушения работа может занять у вас разное количество времени, от 20 минут до 2-3 часов. На это также влияет электроника и программное управление, которые используются на автомобиле.

Отключение системы путём снятия фишки с клапана ЕГР

На некоторых моделях система рециркуляции отключается после снятия фишки с клапана. Она находится возле топливного фильтра, который расположен с правой стороны двигателя.

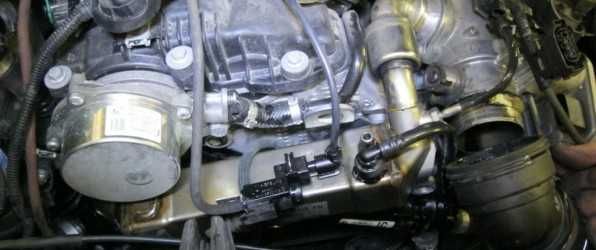

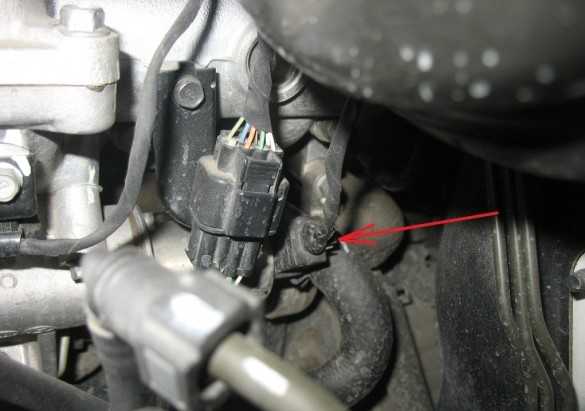

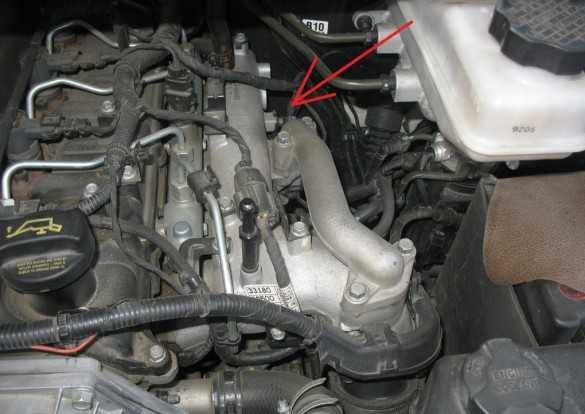

Фишка клапана ЕГР находится в правой части двигателя

Для снятия фишки достаточно открыть защёлку, которая фиксирует деталь.

Для снятия фишки клапана достаточно просто открыть защелку

После отключения клапан должен находиться в закрытом положении.

Иногда после снятия фишки на панели управления может появиться ошибка 481. В этом случае стоит выбрать другой способ заглушки.

Установка прокладок и заглушек из нержавейки

Чтобы предотвратить подачу отработанных газов обратно в камеру сгорания, можно использовать специальные заслонки. Их делают из листа нержавеющей стали толщиной в 1 мм.

  1. вырезаем заслонку, как показано на фото;

    Делаем заслонку для глушения по размеру оригинальных прокладок

  2. снимаем 4 болта, которые фиксируют патрубок в виде коромысла;

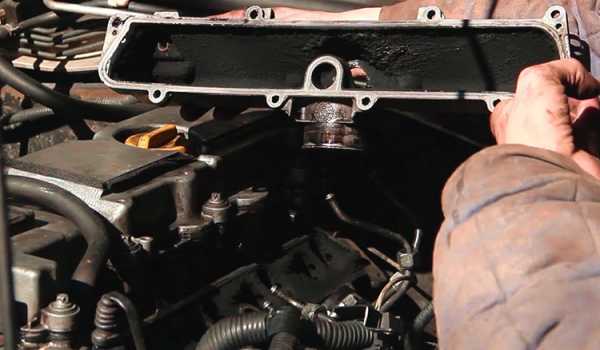

    Для снятия крышки патрубка ЕГР откручиваем 4е болта накидным ключом

  3. устанавливаем заслонки вместе с оригинальными прокладками;
  4. зажимаем крышку и проверяем узел на отсутствие щелей и перекосов.

Таким образом, металлические пластинки полностью перекроют движение газов внутри патрубка.

Совет: При разборке рекомендуем тщательно протереть детали и внутренние части патрубка от налёта. В этом поможет обычный растворитель.

Блокировка разъёма на клапане ЕГР

Здесь нам понадобится резистор 1 кОм на 2 Вт, он будет блокировать разъём на клапане.

  1. изгибаем ножки резистора, чтобы они могли войти в разъём;

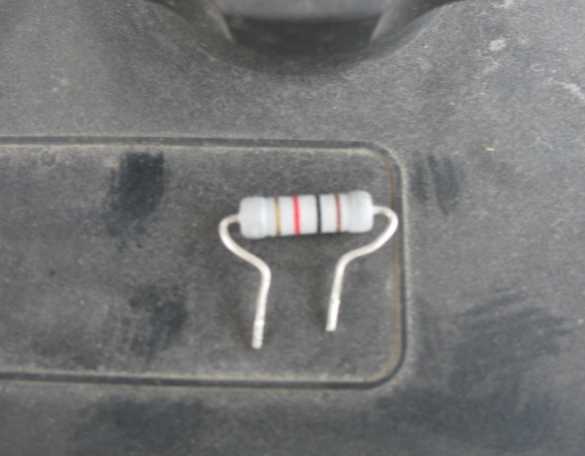

    Изгибаем ножки резистора, что бы он подошёл для разъёма

  2. снимаем фишку и устанавливаем резистор;

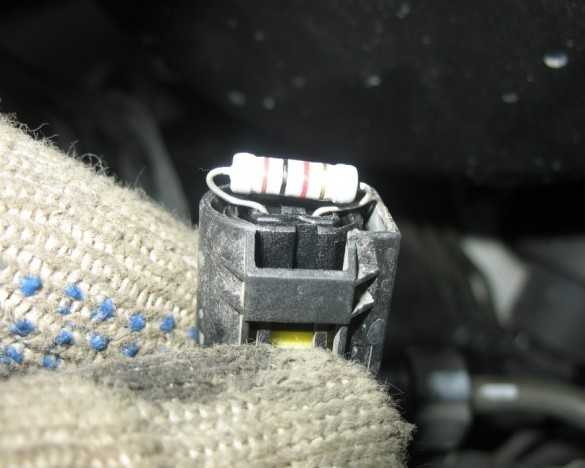

    Устанавливаем резистор в разъём и прижимаем его до предела

  3. закрепляем деталь изолентой, чтобы она не вылетела в процессе работы двигателя.

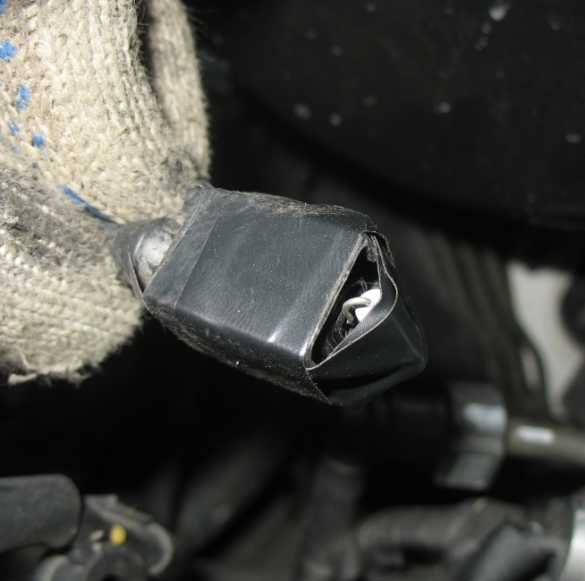

    С помощью изоленты надёжно фиксируем резистор в разъёме

  4. ставим на место фишку, её также дополнительно изолируем.

Это наиболее простые способы заглушить клапан ЕГР. В некоторых случаях может потребоваться более серьёзная разборка, изменение положения вакуумных трубок или их демонтаж. В такой работе есть много нюансов и при неправильном подключении могут возникнуть серьёзные проблемы с дизелем.

Видео глушения ЕГР в 1.5 dci

Положительные и отрицательные стороны

Главными недостатками системы ЕГР специалисты называют:

  1. Потерю КПД двигателя.
  2. Увеличение количества твёрдых частей из-за повторного использования выхлопных газов.
  3. Попадание в камеру сгорания смол и абразива, что со временем плохо сказывается на работе дизеля.

При этом основной функцией ЕГР является снижения общего количества вредных выбросов в атмосферу. К сожалению, из-за быстрого выхода системы из строя ввиду загрязнения клапана и датчиков она не может работать эффективно длительное время. Большинство механиков рекомендуют глушить ЕГР. Но стоит удостовериться, что он находится в закрытом положении. В противном случае при отключённой ЕГР большая часть газов будут обратно возвращаться на впуск, что приведёт к нестабильной работе дизеля.

Чтобы улучшить работу дизеля и не тратить деньги на ремонт системы ЕГР при каждой её поломке, рекомендуем сделать заглушку клапана. В большинстве моделей это можно реализовать самостоятельно, сэкономив на услугах сервисного центра. Перед началом работ нужно удостовериться, что глушение не приведёт к сбоям в работе двигателя.

Оцените статью: Поделитесь с друзьями!

motorltd.ru

Как и зачем глушить клапан EGR на дизельном моторе

Категория: Полезная информация.

Мы уже писали о том, как устроена система EGR и какие функции она выполняет. А сейчас рассмотрим типичные неисправности в работе системы рециркуляции, которые могут вынудить владельца "заглушить" клапан ЕГР на дизеле.

Несмотря на преимущества в плане снижения токсичности выхлопа, а также повышения культуры работы дизельных ДВС, владельцы на форумах обсуждают снижение мощности и дымление моторов, которыми сопровождается работа системы рециркуляции отработавших газов. Считается, что EGR «душит» мотор.

Другая причина отключить систему рециркуляции и заглушить клапан ЕГР - нежелание владельцев ремонтировать неиправности.

Чтобы клапан работал исправно, его чистят в среднем раз в 50-60 тыс. км в Европе. В условиях же нашего топлива такое обслуживание необходимо проводить уже каждые 20-30 тыс. км.

И если владельцы игнорируют подобную процедуру, дизельный ДВС начинает преподносить неприятные сюрпризы - от повышенного расхода топлива до нарушений работы двигателя, включая его переход в аварийный режим.

 Неисправности системы EGR

Основной проблемой, с которой сталкивается автовладелец в системе рециркуляции, является «зарастание» ее компонентов, и, преимущественно, клапана, нагаром. Причина состоит в сомнительном качестве дизтоплива.

Другие причины выхода из строя системы рециркуляции - неисправности и сбои в работе системы подачи и цикле сгорания топлива в дизельном ДВС, нарушений в работе системы вентиляции картерных газов и т.п.

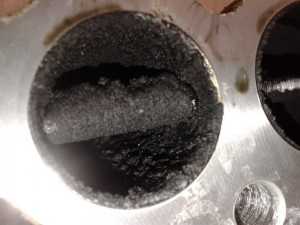

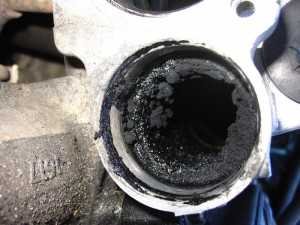

Нагар на компонентах системы рециркуляции может образовываться и вследствие механического износа деталей - турбины, ЦПГ, и из-за выхода из строя датчиков, показатели которых анализирует управляющая электроника.

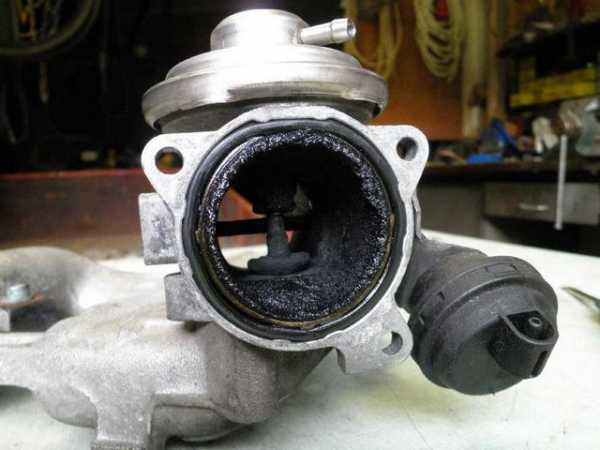

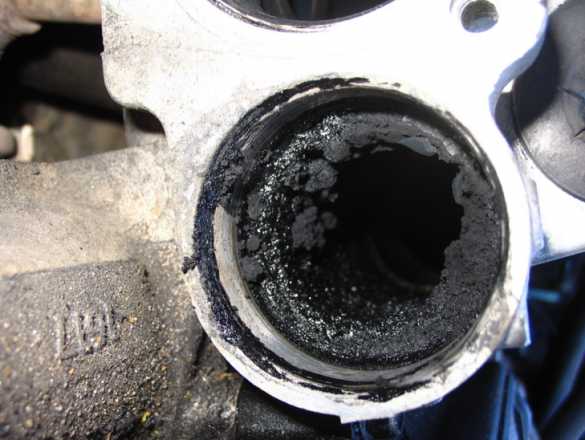

Покрытый нагаром клапан EGR может заклинить в одном положении - на открытие или закрытие. В таком случае владельцы дизельных моторов сталкиваются с потерей мощности, грубой шумной работой.

Если проблему игнорировать и не проводить обслуживание системы EGR спустя 80-120 тыс. км пробега, сечение впускного коллектора забивается смолистыми отложениями нагара, двигатель еще сильнее теряет в мощности, на приборной панели появляются разнообразные ошибки, включая Check Engine, а сам автомобиль может даже перейти в аварийный режим.

Диагностика состояния системы рециркуляции проходит в несколько этапов. Вначале осматриваются магистрали и трубопроводы, электроразъемы датчиков. Затем замеряется сопротивление и проверяется давление на впуске.

 Отключение клапана EGR: плюсы и минусы

В развитых странах наличие системы EGR в автомобилях не ставится под сомнение. Это обусловлено строгими эко-нормами.

В странах СНГ форумы автовладельцев пестрят советами, как заглушить систему, отключить клапан EGR и т.п. Считается, что система рециркуляции отработавших газов (ОГ) «душит» двигатель, понижает мощность.

Другая причина, по которой владельцы ищут варианты отключения системы рециркуляции ОГ - выход из строя ее датчиков и клапана EGR.

Когда из-за некачественного отечественного топлива клапан буквально зарастает нагаром, для восстановления нормальной работы системы рециркуляции нужно не только заменить клапан EGR, но и очистить все сопутствующие магистрали и разъемы, убрать нагар полностью - иначе меры не дадут долговременного результата.

Чистка и замена компонентов обходится дорого, поэтому многие владельцы предпочитают предотвратить ремонт, просто отключив систему и «заглушив» клапан ЕГР.

Для этого снимают и разбирают клапан, устанавливают вместо прокладки клапана механическую заглушку, и устанавливают клапан обратно.

Затем отключают вакуумные шланги, которые открывали клапан, и в завершение перепрошивают ЭБУ двигателя, отключая систему рециркуляции программно.

При этом важно учитывать несколько моментов:

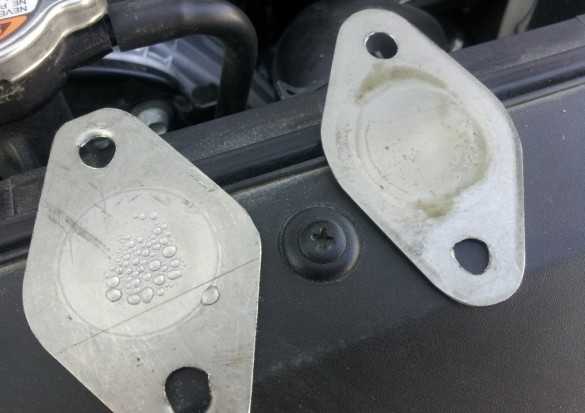

  • Заглушку для клапана EGR «выкраивают» по шаблону его прокладки из листа стали. Заглушка должна быть прочной, чтобы выдерживать контакт с горячими газами и не прогореть, и глухой - отверстия в ней делаются только под крепежные болты. Готовые заглушки клапана ЕГР часто ищут на автофорумах.
  • Если не отключить программно клапан ЕГР в блоке управления, ЭБУ будет системно фиксировать и выдавать ошибку в работе системы рециркуляции ОГ в виде предупреждения на приборной панели - Check Engine. Мотор из-за этого может перейти в аварийный режим, ограничив мощность работы ДВС.

В результате токсичность выхлопа логичным образом повышается. Это существенный недостаток с точки зрения экологии. А еще доказано, что содержание в атмосфере оксидов азота прямо связано с риском онкологических заболеваний у жителей крупных «загазованных» городов.

К преимуществам же отключения системы EGR относят отсутствие «эффекта турбоямы» (провал мощности в работе двигателей стандарта Евро-4, о котором мы писали выше), более динамичный разгон.

Кроме того, моторное масло медленнее загрязняется, ДВС очищается эффективнее. Срок службы сажевого фильтра сокращается, а интервал его очистки от сажи - увеличивается.

Также отключение клапана EGR рекомендован для тех, кто занимается чип-тюнингом дизельного двигателя и планирует увеличить мощность мотора своего автомобиля.

  •  Почему на приборной панели загорается предупреждающий значок Check Engine и что с этим делать, читайте здесь.

Топливные насосы, ТНВД для дизельного двигателя вы найдете в каталоге

ПЕРЕЙТИ В КАТАЛОГ

www.dieselkraft.by

Стоит ли глушить ЕГР на дизеле?

Достижения технического прогресса делают жизнь людей удобной и комфортной. Но за внешним благополучием, связанным с использованием новейших технологий, скрываются серьезные экологические проблемы. Особенно это актуально для жителей мегаполисов, которые ежедневно вынуждены дышать загрязненным воздухом. Чтобы как-то исправить ситуацию, инженеры разработали приспособление для уменьшения вредных выбросов в атмосферу.

EGR (Exhaust Gas Recirculation) – это система рециркуляции отработавших газов в двигателях внутреннего сгорания, способная сократить количество токсичных отходов.

Принцип действия

Основная суть деятельности системы сводится к тому, что на определенных режимах работы мотора открывается клапан ЕГР и некоторое количество отработанных уже газов вбрасывается на впускной коллектор.

Высокое значение температуры в камере сгорания провоцирует повышение уровня оксидов азота в выбросах. Чтобы осуществилась реакция горения, нужен кислород. Чем больше подается кислорода, тем выше поднимается температура. Отработанные газы способны уменьшить количество кислорода в воздухе, снизив тем самым температуру сгорания смеси. Как результат, токсичность выбросов в атмосферу уменьшается на 50%.

Главную роль в системе играет клапан. Он контролирует объем уже отработанных газов, которые вторично применяются для сгорания топлива. В дизельных моторах приспособление распахивается на холостых оборотах и передает до половины объема воздуха на впуске.

При нарастании оборотов клапан постепенно закрывается, это позволяет обеспечить мотору желаемую мощность. Во время прогрева дизельного двигателя он тоже закрывается, до того момента, как установится оптимальная температура.

Польза ЕГР для дизелей

Система предназначена для того, чтобы понизить температуру сгорания топлива. Это способствует уменьшению количества вредных составляющих в выбросах моторов. Таким образом, решаются экологические проблемы, связанные с использованием автомобилей. Главным достоинством ЕГР для машин с дизельным двигателем считается наличие плавности в работе мотора.

Зачем ставить заглушку

Если система рециркуляции работает неправильно, то приходиться менять клапан и чистить все детали узла. Такая ремонтная процедура будет проходить с определенной периодичностью и стоить немало денег. А желание каждого владельца автомобиля посещать технические сервисы как можно реже естественно и логично.

Система ЕГР ориентирована на высококачественное топливо, которое на отечественных автозаправочных станциях не всегда соответствует стандартам. По этой причине работа клапана и датчиков часто не стабильна, на них образуется нежелательный налет.

При интенсивной эксплуатации автомобиля перебои в работе ЕГР будут заметны уже через несколько месяцев. Это послужит причиной неоднократного обращения в сервисные мастерские. Нарушить функционирование системы может не только дизельное топливо плохого качества, но и следующие факторы:

  1. Поломка датчиков.
  2. Неисправность цилиндропоршневой группы.
  3. Нарушения в турбокомпрессоре.
  4. Сбои в системе вентиляции.

Система ЕГР капризна, и на дизельных моторах нередко выходит из строя. Как правило, она регулирует только объем токсичных выбросов, а на технические характеристики автомобиля положительного влияния не оказывает.

Основные проблемы в работе двигателя, связанные с рециркуляцией:

  1. Мотор теряет высокие показатели КПД.
  2. Возрастает количество твердых образований из-за вторичного использования отработанных газов.
  3. В камеру сгорания попадают смолы, что приводит к ухудшению работы двигателя.

Главной функцией системы ЕГР считается уменьшение общего количества токсичных выбросов в атмосферу. Но на деле получается, что клапан и датчики загрязняются. При такой ситуации система рециркуляции отработавших газов быстро выходит из строя и не в состоянии работать качественно на протяжении длительного времени.

Большинство специалистов автосервисов настоятельно рекомендуют заглушить ЕГР. Стоит внимательно отнестись к проверке положения клапана при проведении данной работы. Если клапан не будет находиться в закрытом положении, то после отключения ЕГР часть отработанных газов будет возвращаться обратно на впуск.

Правильно установленная заглушка решает все проблемы, вызванные клапаном ЕГР. В некоторых случаях улучшает коэффициент полезного действия двигателя. Специалисты автосервиса определяют особенности установления заглушки на конкретный автомобиль и выполняют работу. Перед монтажом обязательно следует удостовериться, что глушение не станет причиной сбоев в работе двигателя.

Надо ли глушить ЕГР на дизеле

В бензиновых двигателях существует такая проблема, как потеря энергии на дросселирование. И вот клапан ЕГР способен снизить данный эффект на небольших нагрузках. Это помогает повысить экономию топлива и улучшить работу ДВС.

Дизельные моторы не теряют энергию на снижении давления газа при протекании через дроссель. И преимущества ЕГР в нивелирование данного эффекта не имеют значения. А вот понижение температуры сгорания топливной смеси влечет за собой увеличение количества сажи в дизелях. Это обстоятельство послужило причиной для появления сажевых фильтров на дизельных моторах.

Если присутствует неисправность в виде неплотно закрытого клапана, то мощность дизельного двигателя существенно снижается. Происходит значительное образование нагара на системе впуска, вихревых заслонках, клапанах и коллекторах. Иногда даже уменьшается сечение впускного коллектора до критических показателей. Расход топлива увеличивается. Из-за большого количества сажи приходиться часто менять масло. Все сложности, связанные с ЕГР, снижают надежность работы ДВС.

Система заботится о чистоте окружающей среды, приводит автомобиль в соответствие с европейскими экологическими стандартами. Но реальная действительность такова, что в российских условиях эксплуатации автомобиля с использованием топлива ненадлежащего качества, система ЕГР загрязняет двигатель. Для стабильной работы дизельного мотора и во избежание перерасхода топлива необходимо заглушить систему ЕГР.

Похожие записи

plusiminusi.ru

Можно ли заглушить клапан ЕГР на дизеле и как это сделать

Exhaust Gas Recirculation (или EGR) выполняет экологическую функцию. Эта система – норма для современного автомобиля, в котором собрано множество программ. Она используется для рециркуляции отработанных газов в работе двигателя. Вместе с тем, система засоряет впускной коллектор и впускные клапаны, что негативно сказывается на самой машине. Наличие плюсов и минусов этой системы делят владельцев на две стороны, тех, кому важней экология, и тех, кому не безразлична судьба автомобиля.

Содержание статьи

Причины отключения клапана

Нужно ли глушить клапан ЕГР? Специалисты отвечают, если пробег двигателя превышает 100 тысяч км –  стоит отключить.

Многие неопытные автомобилисты не знают, зачем глушить клапан ЕГР. В своей работе двигатель преобразовывает газы в окись азота. Именно это современные экологи считают врагом природы. Отключение клапана ЕГР, по их мнению, не всегда эффективно для работы двигателя. Загрязненная система может нанести еще больший вред двигателю. Неисправность ведет к уменьшению мощности двигателя и увеличению расхода топлива.

Как происходит отключение клапана

Не желая тратить время и деньги, многие водители принимают решение применить самостоятельное механическое отключение ЕГР, последствия которого могут быть непредсказуемы. От сбоев электронной системы до мелких поломок.
Можно ознакомиться с правильной техникой, как заглушить клапан ЕГР на видео, где специалисты подробно и в пошаговой форме объясняют, что и как делать.


Однако это не гарантирует положительного результата в вашем случае. Любой специалист рекомендует обратится в сервис, где происходит отключение клапана ЕГР программно и механически.

Плюсы и минусы удаления ЕГР

В системе двигателя под воздействием высокой температуры образуется оксид азота. Он будет выделятся в больших количествах после отключения системы. Поэтому заглушка клапана ЕГР это безусловно минус для экологии.
Удаление системы приведет к чистоте двигателя и повышению его динамических показателей, что является безусловным плюсом для автомобиля.
После отключения ЕГР двигатель «дышит» свежим воздухом, а не отработанными газами.

Дизельное топливо и ЕГР

Машины на дизельном топливе – отдельная тема и стоит взвесить все перед тем, как заглушить клапан ЕГР на дизеле.
Хозяева машин часто жалуются на снижение мощности и дымление двигателя.
Миф о том, что отключение клапана ЕГР на дизеле повышает мощность двигателя, опровергается проведенными тестами ученых. Мощность повышается за счет отсутствия нагара на стенках впускного коллектора, каналов и непосредственно клапана.
Отвечая на вопрос, как правильно заглушить клапан ЕГР на дизеле, стоит обратить внимание на два обязательных этапа:

  • Механическое глушение клапана.
  • Программное отключение в блоке управления.

Замена и обман клапана

Отключение клапана ЕГР своими руками

Пройдя диагностику в специализированном центре, можно заменить детали, которые изношены, или сломаны. Замена ЕГР требуется каждые 100 тысяч км пробега, иногда меньше, в зависимости от вида топлива. Так, использование качественной европейской солярки требует чистки клапана раз на 40 – 60 тысяч км, а отечественное дизельное топливо требует чистки системы ЕГР каждые 30 – 40 тысяч км. Замена на оригинальный требует определенных затрат.
Просторы интернета предлагают, как обмануть клапан ЕГР. Для изготовления потребуется:
тонкий алюминий, дрель, сверло на 8, ключ на 10 – 12, болгарка, терпение и смекалка.
При помощи старой прокладки делаем чертеж границ на куске алюминия, эти линии обрезаем и обтачиваем при помощи болгарки. Дрелью делаем дырки под шпильки.

Клапан ЕГР можно заглушить самостоятельно

В интернете есть чертежи и видео, чтобы более наглядно понять, как это все выглядит.
Для смены нужно снять старый. Сперва снимается декоративная крышка (если она есть), далее ключом снимается 2 болта и собственно сам клапан. Снимается старая прокладка и на ее место ставится новая.
Таким образом обманка клапана ЕГР выходит в разы дешевле оригинальной детали.

Решив удалить программную систему на своем автомобиле, важно помнить, что лучше глушить клапан ЕГР в специализированном центре. Мастер удаляет специальный клапан из двигателя и осуществляет полное программное сопровождение, проверяя наличие системных ошибок. Также устанавливается новая программа, отвечающая за экологическую функцию.
На первый взгляд процедура довольно простая, однако это не так. Она требует максимум внимания и знаний мастера. Существует много факторов на которые он должен обратить внимание перед отключением системы.

mytopgear.ru

что это такое и как работает

Среди систем современного автомобиля, есть и такие, которые можно смело назвать экологическими.  Это к примеру, сажевый фильтр, катализатор, а так же система EGR. Что такое EGR в дизельном двигателе, какова ее польза и может ли она приносить вред, мы сейчас и разберемся.

Что такое EGR в дизельном двигателе

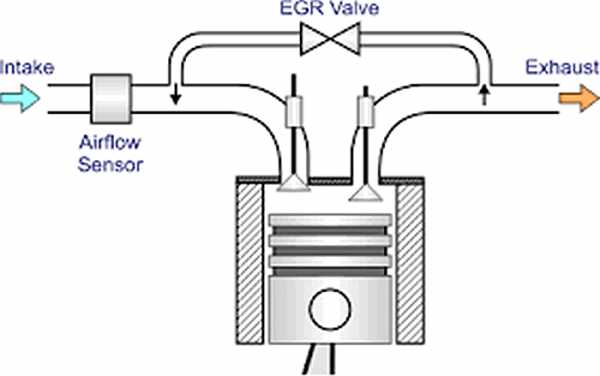

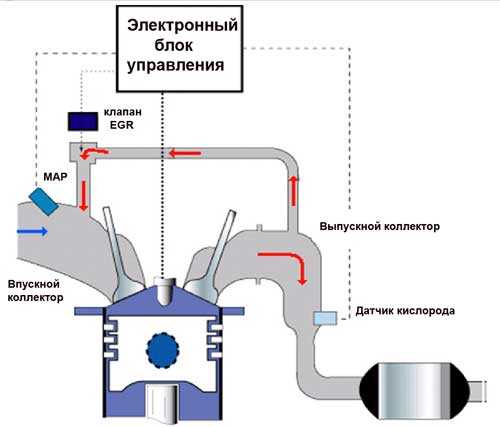

Схематичное изображение работы системы ЕГР.

Система EGR или другими словами система рециркуляции отработанных газов (Exhaust Gas Recirculation), призвана снизить температуру сгорания топливной смеси в цилиндрах автомобильного двигателя. Таким нехитрым образом снижается процент вредных окислов азота, содержащихся в  выбросах, как бензиновых моторов, так и двигателей на дизельном топливе.

Реализуется эта система достаточно просто. Из выпускного коллектора выводится специальная трубка, которая посредством клапана вводится во впускной коллектор. Клапан ЕГР управляется электронным блоком управления двигателя и в нужное время подает строго дозированную порцию выхлопных газов во впускной коллектор. Благодаря этим газам температура горения топливной смеси снижается, что приводит к  уменьшению количества окислов азота в автомобильном выхлопе. Казалось бы все просто и понятно. Но это лишь на первый взгляд.

Аргументы против EGR

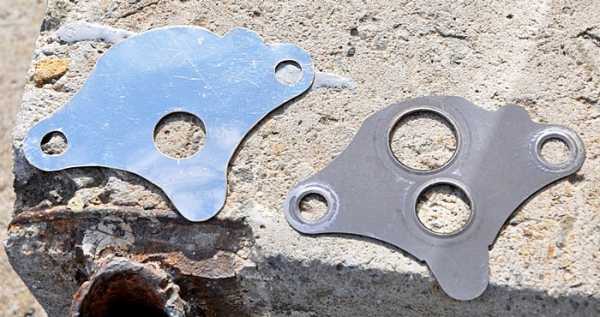

Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).

Не смотря на всю простоту и кажущуюся полезность системы EGR, ее часто глушат на бензиновых автомобилях и несколько реже на автомобилях оснащенных дизельными двигателями. Особенно эта практика распространена в нашей стране и других государствах бывшего советского союза. И дело здесь не только в том, что к экологии у нас относятся с долей пренебрежения. Проблема в том, что вместе с отработанными газами в цилиндры вашего двигателя попадает сажа, иные твердые частицы и грязь, и всему этому там уж точно не место. Особенно  эта проблема актуальна для наших мест, где качество топлива, в особенности дизельного, оставляет желать лучшего. Говоря проще, система EGR потихонечку убивает двигатель и дизельный двигатель в первую очередь. Это связано и с особенностями нашей солярки и с гораздо более высокой компрессией в дизельных двигателях и с другими особенностями их конструкции.

Кроме того, сам клапан системы рециркуляции отработанных газов, часто выходит из строя. Он забивается той самой сажей и грязью, он может банально прогорать, а замена этого мелкого узла на современных иномарках удовольствие очень и очень не дешевое.

Ну и последним доводом против системы EGR, характерным в основном для дизельных моторов является снижение среднего расхода топлива.

Подводные камни

Все выше написанное может сподвигнуть тут же искать знакомого умельца или ехать в мастерскую, дабы заглушить систему EGR окончательно и бесповоротно. Но спешить здесь, тоже не стоит. Во-первых, клапан ЕГР на разных автомобилях глушится по-разному и доверяя эту работу умельцу из соседнего гаража, вы должны быть уверены, что он сделает все правильно. В противном случае, полезут ошибки, которые вам абсолютно ни к чему. Кроме того, у системы EGR в дизельных агрегатах в зимний период есть и своя полезная функция. Она поддерживает температуру двигателя в оптимальном режиме. Вы стоите на светофоре или в пробке, а мотор ваш не остывает. Если же клапан EGR заглушен, порой не помогает ни догреватель ни  какие-то другие ухищрения. Температура двигателя падает, повышается расход топлива,  снижаются эксплуатационные характеристики. Поэтому, глушить или нет систему ЕГР на дизельных двигателях, решать конечно же вам, но взвесить все нужно очень и очень хорошо.

Читайте также: Что такое ДПДЗ и какие функции он выполняет.

Симптомы неполадок ЕГР

На дизельных двигателях как собственно и на бензиновых, существует два основных вида неполадок системы EGR. В первом случае, клапан не закрывается, либо он прогорает и не может перекрывать поток газов, а во втором случае, он наоборот не открывается. Бывает так же, что забивается сама трубка и хотя клапан открывается и закрывается исправно, газы в двигатель не поступают. Реже выходит из строя управляющий элемент системы EGR, но здесь определить поломку значительно сложнее.

Выражаются проблемы с системой рециркуляции отработанных газов такими симптомами:

  • щелчки и стук;
  • провалы в работе двигателя;
  • падение мощности;
  • появление ошибок без видимых причин;

В том случае, когда вам диагностировали какую-то поломку системы ЕГР, вы можете либо ремонтировать или менять эту систему полностью или некоторые ее узлы, либо же заглушить EGR.

Есть информация, что дизельные моторы с отключенной системой рециркуляции отработанных газов ходят значительно дольше, как раз из-за того, что в них попадает меньше той самой сажи, грязи и других непотребств. А некоторые умельцы научились отключать эту систему на теплое время года, а на зиму, когда EGR приносит серьезную пользу, ее включают. И это, пусть в некотором роде, половинчатое решение тоже имеет право на жизнь.

Итог

Система EGR на дизельных двигателях чуть менее бесполезна, чем на  моторах бензиновых. Она не приносит никакой реальной пользы автомобилю или его владельцу, кроме поддержания температуры двигателя в холодное время года. В то же время,  работа этой системы может быть вредной для двигателя, особенно если используется топливо низкого качества. Глушение EGR, это решение, которое следует принимать, взвесив все за и против, а выполнять эту работу должен знающий специалист.

Ничего серьезного с отключением ЕГР, вы не потеряете и мировая экология тоже. А проблем может и поубавиться.

Похожие статьи

avtonov.com

Как правильно заглушить клапан егр на дизеле — Auto-Self.ru

В процессе эксплуатации дизельного двигателя с системой EGR, особенно после пробега в несколько десятков тысяч километров, владельцы часто жалуются на снижение мощности силового агрегата и дымление дизельного двигателя. Среди любителей тюнинга также бытует мнение, что система рециркуляции отработавших газов «душит» двигатель, не позволяя силовому агрегату в полной мере реализовать отдачу мощности. По этой причине многие водители принимают решение о том, чтобы заглушить клапан егр.

Рекомендуем также прочитать статью о том, что такое система EGR. Из этой статьи вы узнаете о принципах работы и конструктивных особенностях указанной системы.

Другими словами, заглушка клапана егр фактически представляет собой отключение системы рециркуляции отработавших газов, что позволяет исключить возможные проблемы с данным решением и прибавить двигателю мощности. Далее мы подробно рассмотрим, почему глушат систему рециркуляции отработавших газов, а также где заглушить клапан егр на дизеле и как сделать это правильно.

Зачем глушить клапан EGR

Начнем с того, что система EGR устанавливается на дизельный двигатель для соответствия ДВС жестким экологическим нормам и стандартам, которые действуют в развитых странах. EGR в основном призвана снизить уровень оксидов азота в отработавших газах двигателя.

Система осуществляет частичное перенаправление отработавших газов обратно во впускной коллектор, благодаря чему количество кислорода в топливно-воздушной смеси понижается, образование оксидов азота становится менее интенсивным и токсичность выхлопа укладывается в заданные нормы.

Клапан системы EGR открывается в нужное время, благодаря чему часть от общего объема отработавших газов попадает обратно во впуск для подачи в цилиндры двигателя. Как показывает практика, клапан рециркуляции отработавших газов часто забивается в процессе эксплуатации. Необходимость глушить егр возникает по причине того, что сажа и другие компоненты выхлопа быстро выводят указанный элемент из строя, забитая система препятствует подаче чистого воздуха для максимально эффективного сгорания дизтоплива.

На качественной европейской солярке чистка клапана егр может потребоваться один раз в 40 или даже 60 тыс. км. Езда на отечественном дизтопливе заставляет производить указанную процедуру каждые 20-30 тыс. км.

Более того, актуальность оснащения двигателя такой системой ставится многими специалистами под сомнение. Отключение ЕГР закономерно приводит к тому, что происходит увеличение уровня выбросов оксидов азота. Параллельно с этим выбросы сажи, углекислого и угарного газа заметно понижаются. Также после отключения системы ЕГР происходит снижение расхода топлива, так как повышается количество кислорода во впуске и смесь сгорает в цилиндрах более эффективно.

Другими словами, польза от работы такой системы рециркуляции выхлопа сомнительна. Экологические показатели улучшаются незначительно по сравнению с потерей мощности двигателя, увеличенным расходом горючего и затратами на сервисное обслуживание EGR.

Также встречаются отдельные утверждения о том, что быстрое загрязнение клапана егр и подача выхлопа во впуск приводят к усиленному нагарообразованию и коксованию камеры сгорания. Неисправности системы EGR, которые зачастую связаны с некорректной работой клапана егр, приводят к неустойчивой работе двигателя и повышенному расходу топлива. В мотор попадает сажа и смолы, происходит процесс ускоренного окисления дизельного моторного масла, что сильно влияет на общий моторесурс дизельного двигателя.

Необходимость отключать систему ЕГР зачастую возникает на пробегах около 80-120 тыс.км. Дело в том, что после такого пробега двигатель немного изнашивается. Отработавшие газы, которые перенаправляются во впуск, имеют более высокую степень загрязнения.  Далее происходит их перемешивание с картерными газами, а результатом становится появление мощного слоя из смолистых отложений во впускном коллекторе, на клапане егр, а также на клапанах самого двигателя.

Пропускное сечение во впуске забивается отложениями, дизельный двигатель постепенно теряет мощность. Забитый клапан ЕГР приводит к появлению ошибок, автомобиль может неожиданно перейти в аварийный режим. Вполне очевидно, что в подобной ситуации необходим срочный ремонт системы рециркуляции отработавших газов или же ее отключение путем глушения клапана егр.

Как заглушить клапан ЕГР своими руками

Начнем с того, что правильное отключение системы рециркуляции отработавших газов предполагает:

  • механическое глушение клапана;
  • программное отключение в блоке управления;

На начальном этапе производится установка механической заглушки клапана ЕГР. Далее отключение системы EGR осуществляется при помощи электронного оборудования. Необходимо добавить, что только на некоторых моделях бывает достаточно заглушить клапан егр физически. Зачастую после процедуры механического отключения дополнительно требуется программное отключение клапана ЕГР в блоке управления. В противном случае ЭБУ будет фиксировать ошибку в работе системы рециркуляции отработавших газов, на панели приборов высвечивается «сheck», двигатель переходит в аварийный режим с ограничением отдаваемой мощности.

Рекомендуем также прочитать статью о том, как очистить сажевый фильтр дизельного двигателя своими рукам. Из этой статьи вы узнаете о различных способах очистки указанного фильтрующего элемента.

Наиболее упрощенный вариант установки заглушки клапана егр в общих чертах предполагает:

  1. Снятие клапана. Указанный элемент чаще всего находится в области впускного коллектора и крепится несколькими болтами.
  2. При необходимости дополнительно производится снятие впускного коллектора и чистка каналов впускного коллектора от загрязнений.
  3. Далее необходимо извлечь прокладку, которая находится в месте крепления клапана егр.
  4. После снятия прокладка играет роль шаблона, по которому нужно вырезать из стального листа аналогичную по форме, но полностью глухую прокладку-заглушку. В заглушке будут присутствовать только отверстия под крепежные болты.  Обратите внимание, заглушка в процессе работы будет контактировать с горячими отработавшими газами под давлением. По этой причине необходимо изготавливать прокладку егр соответствующей толщины, чтобы исключить вероятность ее быстрого прогара. Добавим, что готовая заглушка клапана егр также встречается в свободной продаже. Для заказа подходящего на конкретную модель решения можно воспользоваться поиском на профильных автомобильных форумах.
  5. Следующим шагом становится обратная установка клапана егр. В месте крепления совмещается штатная прокладка и новая заглушка. При последующей затяжке болтов соблюдайте осторожность, так как они могут оказаться достаточно хрупкими.
  6. По окончании необходимо реализовать отключение вакуумных шлангов, так как в открытии клапана посредством вакуумной системы больше нет необходимости.
  7. Завершающим этапом процедуры глушения системы рециркуляции становится внесение корректив в прошивку блока управления двигателем, чтобы программно отключить ошибку EGR.

auto-self.ru

EGR в дизельном двигателе: что это такое?

Система рециркуляции отработавших газов ЕГР (англ. Exhaust Gas Recirculation) является решением, которое снижает уровень оксидов азота в отработавших газах бензинового или дизельного двигателя. Данная система применительно к современным ДВС отсутствует только на бензиновых турбомоторах.

Для дизельных двигателей выдвигаются различные требования касательно стандартов токсичности отработавших газов. По этой причине EGR дизельного мотора может быть реализована по различным схемам. Система рециркуляции отработавших газов ЕГР дизельного двигателя может быть:

  • системой высокого давления;
  • ЕГР низкого давления;
  • комбинированной системой EGR;
Рекомендуем также прочитать статью об особенностях эксплуатации дизельного двигателя зимой. Из этой статьи вы узнаете о присадках в дизтопливо, свечах накала, подогреве солярки, а также о профилактических мерах для уверенного запуска дизельного мотора при отрицательных температурах.

Читайте в этой статье

Для чего нужна система EGR

Главной функцией системы EGR становится частичный возврат отработавших газов назад во впускной коллектор двигателя для дожигания. ЕГР дизельного двигателя позволяет сделать работу моторов подобного типа более мягкой и плавной, бензиновые агрегаты с EGR меньше страдают от детонации. Система рециркуляции отработавших газов способна улучшить эксплуатационные показатели дизельного или бензинового ДВС, понизить расход топлива. Выхлоп мотора с ЕГР становится менее токсичным.

Главной задачей системы EGR является эффективное понижение уровня оксидов азота в выхлопе. Образование оксидов азота в процессе работы мотора вызвано высокой температурой. Рост температуры в камере сгорания ДВС приводит к активному увеличению содержания оксидов азота в топливно-воздушной смеси. Высокая температура в камере сгорания ДВС приводит к тому, что кислород и азот, которые содержатся в подаваемом воздухе, начинают взаимодействовать между собой.

Воздух попадает в разогретую камеру сгорания двигателя, где далее активно образуются окиси азота. Это означает, что кислород, который необходим для полноценного сжигания бензина в агрегатах данного типа начинает замещаться указанными оксидами азота. Рабочая смесь при условии недостатка кислорода сгорает не полностью, в результате чего теряется мощность двигателя, заметно повышается расход топлива, а также возрастает токсичность выхлопных газов ДВС.

Если вернуть часть отработавших газов во впускной коллектор, это позволяет немного снизить температуру сгорания топливно-воздушной смеси. Понижение температуры автоматически уменьшает интенсивность образования оксидов азота.

Попадание части отработавших газов обратно во впуск практически не изменяет требуемого соотношения  базовых компонентов для получения качественной топливно-воздушной смеси, сам двигатель не теряет мощности на различных режимах, а также наблюдается экономия топлива.

Отключение клапана ЕГР

В Европе и других развитых странах к вопросам экологии подходят достаточно строго. На территории СНГ по вопросу ЕГР существует множество споров. Темами обсуждения среди автолюбителей становятся топики касательно того, как «заглушить» ЕГР дизельного или бензинового мотора, нейтрализовать систему рециркуляции отработавших газов, отключить клапан ЕГР дизеля и т.д.

Многие уверены, что система рециркуляции «душит» мотор и ЕГР отнимает мощность, не позволяя цилиндрам двигателя наполняться чистым воздухом в полной мере. К таковым относятся любители тюнинга дизельного мотора. Не менее частой причиной отказа от рециркуляции становится сильное загрязнение впускного коллектора и быстрый выход из строя датчиков системы, а также клапана EGR.

Все элементы системы рециркуляции страдают от нагара в условиях эксплуатации мотора на топливе низкого качества. Ремонт системы требует определенных финансовых затрат. Некоторые водители по этой причине немедленно «глушат» рециркуляцию отработавших газов и не заботятся о целесообразности такого решения.

Рециркуляция отработавших газов: клапан ЕГР

Главным элементом системы рециркуляции отработавших газов выступает клапан EGR. На указанном клапане основана вся система. Именно клапан ЕГР является решением, которое позволяет определенной части отработавших газов попадать обратно во впускной коллектор, где они далее снова перемешиваются с очередной порцией поступившего во впуск воздуха.

Чем больше кислорода оказывается в камере сгорания, тем большей получается температура горения топливно-воздушной смеси. Добавление части отработавших газов в состав смеси означает принудительное уменьшение количества кислорода. Так достигается снижение температуры сгорания рабочей смеси в камере. Меньшее количество кислорода означает менее интенсивное взаимодействие с азотом, что и снижает в итоге количество оксидов азота в выхлопе.

Клапан EGR дизельного или бензинового двигателя работает не одинаково, что зависит от особенностей конкретного типа ДВС. Дизельный двигатель имеет клапан ЕГР, который открывается в режиме холостого  хода, ограничивая вдвое впуск свежей порции воздуха. С увеличением нагрузки на двигатель EGR пропускает меньшее количество отработанных газов во впуск, а в моменты пиковых нагрузок клапан полностью закрыт. Данный клапан закрывается также в режиме прогрева дизельного двигателя. Что касается бензиновых ДВС, клапан EGR закрыт на холостом ходу, а также во время выхода двигателя на максимальный крутящий момент. Если нагрузка на мотор низкая или средняя, тогда клапан обеспечивает всего до 10% впуска воздуха.

Системы рециркуляции работают по принципу замкнутого контура, а сам клапан EGR может управляться:

  • электрическим контроллером;
  • электропневматическим способом;

Для первого решения система опирается на данные, которые поступают от датчика положения в контроллер ДВС. Именно контроллер посылает управляющий сигнал на клапан. Во втором случае регулировка работы клапана ЕГР происходит на основании показаний от датчика давления во впускном коллекторе, датчика массового расхода воздуха и датчика температуры воздуха на впуске.

Встречаются конструкции двигателей, которые подразумевают улучшенное охлаждение отработавших газов в процессе работы системы рециркуляции. Клапан EGR в таких конструкциях интегрируют в систему охлаждения двигателя. Система становится более сложной, но уровень оксидов азота уменьшается еще более эффективно.

По зваерениям производителей, система рециркуляции отработавших газов имеет определенный ряд преимуществ в процессе эксплуатации ДВС. Для моторов на бензине плюсами ЕГР становится меньший перепад давления в области дроссельной заслонки. Сниженная температура горения уменьшает детонацию, позволяя установить ранее зажигание для повышения моментной характеристики двигателя. Дизельный мотор с ЕГР работает мягче и тише в режиме холостого хода, так как меньшее содержание кислорода приводит к понижению давления в момент сгорания топливно-воздушной смеси.

Виды систем рециркуляции отработавших газов дизельного двигателя

EGR высокого давления устанавливается на дизельных моторах, которые соответствуют требованиям Евро 4. Допустимое содержание оксида азота в отработавших газах согласно этим требованиям не должно превышать 0,25 г/км. Система рециркуляции высокого давления частично отводит отработавшие газы из выпускного коллектора турбодизеля, отбирая их перед турбиной. Далее система перенаправляет указанные газы в канал, откуда они попадают во впускной коллектор.

Система имеет следующие элементы в своем устройстве:

  • клапан рециркуляции с электро или пневмоприводом;
  • патрубки для отвода отработавших газов;

Клапан рециркуляции (клапан EGR) перепускает отработавшие газы из системы выпуска во впуск. Пневматический клапан работает благодаря разряжению, которое создается во впускном коллекторе бензиновых ДВС. В дизельных агрегатах такое разрежение создает вакуумный насос. Разряжение, которое воздействует на клапан рециркуляции,  в свою очередь регулируется посредством управляющего электромагнитного клапана.

Процесс рециркуляции отработавших газов становится более или менее интенсивным зависимо от разных режимов работы силового агрегата. Степень интенсивности напрямую зависит от разницы давлений на впуске и выпуске. Давление во впускной системе регулируется посредством дроссельной заслонки. Закрытый дроссель означает, что давление на впуске падает. В этот момент рециркуляции отработавших газов протекает более интенсивно. Большая рециркуляция приводит к уменьшению потока отработавших газов, который направлен в турбокомпрессор. Получается, что в момент активной рециркуляции отработавших газов немного падает давление турбонаддува дизельного ДВС, который оборудован ЕГР подобного типа.

Система ЕГР не активна в режиме холостого хода, в момент полного открытия дросселя, а также во время прогрева двигателя и до выхода мотора на рабочую температуру. Контроль за работой системы рециркуляции осуществляет ЭБУ двигателя. Клапан рециркуляции вступает в работу по сигналу электронного блока управления ДВС, который контролирует положение дроссельной заслонки при помощи потенциометрического датчика.

Дизельные ДВС, которые соответствуют стандарту Евро 5, подразумевают такой  уровень содержания оксида азота в отработавших газах, который не должен превышать показатель 0,18 г/км. Такие моторы имеют систему EGR низкого давления. Особенностью данной системы является то, что отвод отработавших газов происходит за сажевым фильтром дизельного двигателя. Далее газы попадают в радиатор системы рециркуляции для дополнительного охлаждения. Следующим этапом становится пропуск газов через клапан рециркуляции и проникновение во впуск перед турбиной.

Система ЕГР низкого давления обеспечивает следующие преимущества:

  • снижение количества частиц сажи;
  • температура отработавших газов эффективно понижается;
  • существенное снижение уровня содержания оксидов азота в выхлопных газах;

Дополнительным плюсом становится то, что отработавшие газы проходят через турбокомпрессор. Это позволяет данной системе рециркуляции эффективно работать без снижения давления наддува. Получается, двигатель работает без потерь мощности.

Интенсивность рециркуляции реализована посредством ЭБУ двигателя. Контроль осуществляется при помощи следующих элементов:

  • дроссельная заслонка;
  • заслонка рециркуляции;
  • выпускная заслонка;

Все заслонки функционируют благодаря наличию электрического привода. Открытие заслонок на одну или другую величину измеряется потенциометрическими датчиками. Степень уровня открытия заслонки основывается на специальной программе. Данная цифровая схема зашита в ЭБУ, учитывает наполнение цилиндров двигателя, показатель давления турбонаддува и степень интенсивности работы системы ЕГР применительно к различным режимам работы ДВС.

Дизельные моторы стандарта Евро 6, согласно которому содержание оксида азота в выхлопе не должно быть выше 0,08 г/км, получают комбинированную систему рециркуляции. Особенностью такой системы становятся две обособленные магистрали, по которым осуществляется рециркуляция отработавших газов. Одна из магистралей комбинированной системы EGR представляет собой магистраль высокого давления, а другая является магистралью низкого давления.

Комбинированная система работает подобно системе рециркуляции на моторах Евро 5. Дополнительно может осуществляться подача отработавших газов из магистрали высокого давления, которая задействуется на отдельных режимах работы силового агрегата. Главной задачей становится максимально возможное снижение уровня оксидов азота в выхлопе. Стоит отметить, что радиатор охлаждения отработавших газов в комбинированной системе отсутствует применительно к магистрали высокого давления.

Основные причины неисправностей ЕГР

Наиболее частой причиной неисправностей системы EGR является нагар. Интенсивное образование нагара затрагивает гнездо или пластину клапана ЕГР. Нагар образуется в результате эксплуатации ДВС на топливе низкого качества. Система рециркуляции также выходит из строя по причине неисправностей и сбоев в работе системы питания дизельного двигателя, неполного сгорания топливно-воздушной смеси, отклонений в функционировании системы вентиляции картерных газов и т.д. Система ЕГР страдает от нагара в результате механического износа турбокомпрессора, поршней и цилиндров, закоксовки инжекторных форсунок, а также от различных сбоев в работе датчиков, которые передают на ЭБУ сигналы для управления клапаном EGR.

Если клапан ЕГР засорился, тогда он может работать некорректно или заклинить. В первом случае отмечается несвоевременное срабатывание клапана, что заметно в режиме холостого хода и не имеет явных симптомов и последствий для ДВС. Во втором случае клапан EGR может клинить в момент открытия или закрытия. Бензиновые агрегаты с заклинившим клапаном системы рециркуляции работают на холостом ходу крайне неустойчиво, увеличивается расход топлива. Дизельные моторы с неработающим клапаном EGR теряют мощность, работают более грубо и шумно.

Для выявления неисправностей системы рециркуляции отработавших газов необходимо провести визуальный контроль состояния трубопрводов, электрических разъемов датчиков и других систем. Углубленная диагностика подразумевает электронное сканирование и ряд процедур для проверки функциональности приводов и самого клапана EGR.

Необходимо проверить сопротивление, а также наличие управляющих  сигналов. Для этого используется осциллограф и мультиметр. Если сканирование показало, что давление на впуске отличается от нормы, а также имеет место повышенный расход воздуха, тогда возможно заклинивание клапана. Замена клапана EGR параллельно требует тщательной очистки сопутствующих магистралей и разъемов, так как остатки нагара в системе могут привести к повторному возникновению неисправностей системы рециркуляции отработавших газов через небольшой промежуток времени.

Читайте также

krutimotor.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
