Как работают задние противотуманные фонари?
Большинство водителей, наверняка, интересуются вопросом, что такое противотуманные фары, что они из себя представляют и чем отличаются от обычных фар. Особенность заключается в лампах, которые установлены в таких фонарях. Каждый такой элемент играет колоссальное значение, так как именно благодаря исходящему от них свету водитель может безопасно ездить в условиях непогоды, например, в тумане, во время дождя и снега. Может показаться, что противотуманные фары не нужны, так как есть обычные. А вот и нет.
Устройство противотуманных фар
В условиях плохой погоды лучи, которые выдают обычные фары дальнего или ближнего света, отражаются от капель воды и рассеиваются. За счет этого получается полупрозрачная пленка, которая и мешает хорошей видимости. Противотуманные фары распределяют свет совершенно иначе. Так как устанавливаются такие фонари достаточно близко к дорожному полотну, то свет идет будто бы под туман, который никогда не «ложится» прямо на дорогу, причем пучок света строго горизонтальный.

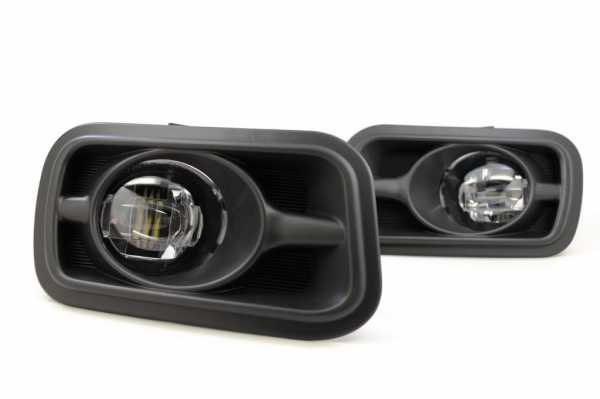

Противотуманные фары устроены аналогично с обычными фарами: у них есть корпус, параболический отражатель, рассеиватель и источник света. Чтобы вас было хорошо видно в туманную или дождливую погоду, нужно, чтобы верхняя граница светового пучка была достаточно четкой, то есть ни свет лампы, ни отраженные лучи не должны идти выше горизонтальной плоскости.
Противотуманные фары бывают нескольких видов: круглые, овальные, квадратные, прямоугольные. Относительно недавно появились такие фары, которые работают от энергии ветра. Кроме того, они не требуют сетевого питания. Также у них есть и несколько других преимуществ – они красивые по дизайну, универсальные, так как подходят к любому транспорту, у них есть яркий световой индикатор, окрашены они водонепроницаемой краской.
В противотуманных фарах устанавливаются ксеноновые или галогенные лампы. Каждый набор ламп оснащен всеми необходимыми компонентами: предохранителями, реле. Для установки также потребуются кнопка для включения и контрольные индикаторы.

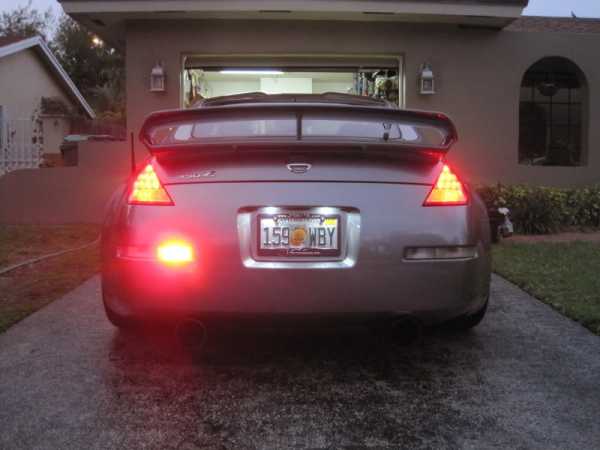

У задних противотуманных фар есть ряд преимуществ. Благодаря ним ваш автомобиль будет видно даже в самую плохую погоду. Таким образом, каждый водитель, который едет за вами, успеет вовремя затормозить в случае необходимости.
Установка задних противотуманных фар
Противотуманные фонари устанавливаются в задний бампер на штатную автомобильную проводку. Для начала нужно приобрести противотуманки, которые удовлетворяют все технические требования. При выборе нужно проконсультироваться у специалиста по поводу того, какие именно фонари подойдут для вашего автомобиля. Также следует определиться с характеристиками. Этот выбор индивидуален. Противотуманки можно устанавливать на место штатных фар.
Прежде чем выполнить установку, нужно проверить всю систему, чтобы она функционировала нормально. Для того чтобы произвести установку, вам потребуется следующий набор:
– подрулевой переключатель с выключателем;
– реле;
– два водозащищенных терминала;
– набор инструментов.
Снимите задний бампер, открутив пару саморезов и болтов на 10 вместе с пятью пистонами внизу. Штатные отражатели закреплены достаточно просто, поэтому проблем с их демонтажем быть не должно. Но этом работа с бампером закончена.
Далее нужно найти слева от переднего пассажирского сидения под панелью блок реле и предохранителей. Туда нужно вставить недостающее реле, которые вы приобрели.
После этого самый сложный этап – разборка рулевой колонки. Снимите заглушки сбоку от рулевого колеса, открутите пару «звездочек» и достаньте подушку. Открутите руль, слегла расшатайте его, после чего он должен сняться. С этим нужно быть максимально осторожным, так как вы можете оторвать провод подушки при демонтаже рулевого колеса. Демонтаж крепления нужно начинать снизу.
Дальше почти все элементы будут крепиться защелками, их демонтаж не должен вызвать трудностей. Только нужно будет, используя пассатижи, сжать упругое кольцо, которое фиксирует подрулевые переключатели. Сборка выполняется в обратном порядке.
Частые неисправности задних противотуманных фар
Поломка противотуманок заключается в нарушениях их корректной работы. Обнаружить подобные изменения можно посредством использования диагностической системы машины. Благодаря ей можно определить проблемы и их причины: изменения, связанные непосредственно с опорным напряжением в 12В, то есть с переключателем.
Некоторые проблемы могут возникать из-за сигнала комбинированного переключателя освещения. Могут возникать серьезные проблемы с управлением реле противотуманок и их массой. Бывает так, что противотуманные фонари попросту не работают или не выключаются. Как же сконструирована цепь этой системы? К блоку управления оборудования кузовом (ВМС) идет сигнал, который идет от выключателя противотуманок. Выключатель является частью узла переключателя фар.
Напряжение на выключатель идет от блока ВСМ. Все сигналы идут по цепи опорного напряжения 12В. Когда вы нажимаете на выключатель, то происходит замыкание напряжения от цепи опорного напряжения. Происходит это за счет давления резистора на массу в самом выключателе. Это и есть суть резисторной цепочки.
Функциональное назначение этой цепочки – выдавать сигнал регулирования яркости света. Напряжение поступает на блок ВСМ по сигнальной цепочке переключателя. Какие же проблемы могут возникать на реле? Имеет смысл напомнить о том, что именно через этот узел идет питание от батареи аккумулятора.
Так как соединение сигнальной цепи выключателя противотуманок с массой через резистор достаточно кратковременное, то в это время происходит нажатие выключателя. Реле противотуманных фар «питается» от блока ВСМ, то есть цепь управления реле противотуманок замыкается на массу. Когда на реле приходит напряжение, то его контакты замыкаются. Напряжение от аккумулятора идет на цепь управления противотуманками через несколько предохранителей. Получается, что они приводятся в действие. Систему нужно проверять так:
1) Включите фары и зажигание. Потом с помощью диагностического прибора нужно посмотреть на параметр «Выключатель противотуманных фар». Задача данного параметра – включать или выключать сам выключатель противотуманных фонарей. Он последовательно должен принимать значение «Активно»/«Неактивно». Если переключения не происходит, то в системе есть проблемы.
2) После определения проблемы с помощью этого же диагностического прибора необходимо подать команду сначала на включение, а потом на выключение противотуманок. Помните о том, что эти элементы включаются и выключаются после изменения этих состояний. Если же противотуманки не начинают загораться и гаснуть, то проблему нужно решать у специалистов.
Противотуманные фары могут быть сложны в обслуживании, но свою роль они выполняют исправно – помогают сохранить вам жизнь.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
auto.today
Задние противотуманные фары и ТО
Многим задние противотуманные фары (ЗПТФ) создают проблемы при прохождении технического осмотра (ТО). Разберемся, может ли отсутствие задних противотуманок повлиять на прохождение ТО и какие к ним есть требования по ГОСТу.Если говорить про автомобили ВАЗ десятого семейства, то они штатно имеют задние противотуманные фары, которые установлены в габаритных огнях. Включаются они только когда включен ближний свет. Кнопка ЗПТФ находится на маске приборов справа, над обогревом стекла. Таким образом, если Вы не вмешивались в их конструкцию и подключение, то проблем с ТО не будет.
А как пройти ТО если нет задних противотуманных фар ?С одной стороны автомобиль без ЗПТФ не соответствует ГОСТ, а с другой стороны, эксплуатация его в таком виде Правилами не запрещена, поэтому наказание за отсутствие задних противотуманок не предусмотрено.
В «Перечне нормативных правовых актов, правил, стандартов и технических норм для прохождения ГТО» существует пункт, представляющий собой ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки». В этом ГОСТ, опираясь на таблицу 6а, можно увидеть, что на всех транспортных средствах наличие задних противотуманных фонарей в количестве не более двух является обязательным.
- Закон обратной силы не имеет, и поправки принятые в 2006 году не могут быть применены к автомобилям, выпущенным ранее этого года.
- Также стоит помнить, что если конструкция Вашего автомобиля изначально не предусматривает задние противотуманки, то устанавливать ЗПТФ самостоятельно Вы не обязаны. Таким образом, отсутствие задних противотуманных фонарей при техническом осмотре не означает неисправности автомобиля. Требования этого ГОСТА относятся к заводам-изготовителям, а не к водителям ТС.
- 3.6. Задние противотуманные фонари должны включаться только при включенных фарах дальнего или ближнего света либо
- противотуманных фарах и работать в постоянном режиме.
- 3.7. Задние противотуманные фонари могут оставаться включенными до тех пор, пока не выключены габаритные фонари, после чего задние противотуманные фонари должны оставаться выключенными до тех пор, пока они не будут включены еще раз.
- 3.9. Задние противотуманные фонари не должны включаться при воздействии на педаль рабочей тормозной системы.
Ключевые слова:
Добавить комментарий
xn--2111-43da1a8c.xn--p1ai
виды, марки, как включить, реле, замена и советы специалистов
Плохая погода – не повод отказываться от использования автомобиля, скорее, напротив, в дождливые дни владельцы авто передвигаются именно таким способом. При применении обычных осветительных приборов движение ограничивается в скорости. Данная проблема решается использованием противотуманных задних фар.
Отличительной особенностью этого прибора от обычного освещения является горизонтальный широкий пучок света, выдаваемый лампой с рассеивателем и отражателем. Его преимущество перед простыми аналогами в фарах в туманную или нелетную погоду является бесспорным. Обычные лучи отражаются от капель дождя и тумана светом, мешающим водителю, следующему позади, вести автомобиль. Противотуманные задние фары освещают пространство «под туманом», решая данную проблему. Разберем этот вопрос подробнее.
Устройство
Так как туман не имеет свойства ложиться плотно на поверхность трассы, устройство задних противотуманных фар позволяет направить горизонтальный луч света на дорогу, тем самым увеличить видимость сквозь туман в разы.
Сила света, используемого для задней фары данного типа, как правило, превышает до 300 раз показатели обычной оптики. Кроме того, противотуманный фонарь обязательно излучает красный цвет во избежание столкновений в условиях непогоды. Так же, как и передние противотуманные фары, задние пускают свет из-под тумана длинным красным прямоугольником, что увеличивает расстояние, с которого можно обнаружить автомобиль, в несколько раз. Повышенную эффективность данные осветительные приборы имеют в дневное время.
Не все автомобили оборудованы такими фарами с конвейера, но, согласно ГОСТу, их наличие является обязательным. Без этого элемента не пройти ТО, правда, заниматься самостоятельным демонтажом установленных ранее осветительных приборов – процедура незаконная.
Задние противотуманные фары встраиваются в кузов. Для их установки используют кронштейн, как связь с буфером обмена.
В состав оптической системы входят: отражатель (типа параболы), 4 лампы, рассеиватель света, 3 экрана и нить, расположенная в поле фокуса параболоидного отражателя.
Лампы используются только галогенового или ксенонового типа. К каждому набору прилагается в комплектации реле и предохранитель.
Виды
- С линзой Френеля:
- без отражателя;
- рассеиватель – линза Френеля.
2. Рефлекторный:
- используется отражатель;
- гладкий рассеиватель формирует луч нужной формы.
3. Комбинированный (самый распространенный тип):
- отражатель;
- вместо гладкого рассеивателя используется линза Френеля.
Марки
Цены на противотуманные фары зависят от мощности и класса товара. В линейке каждого производителя есть люксовые или более бюджетные товары. Наиболее ходовые марки противотуманных ламп: Starline, Bosch, Phillips, Osram, Neolux, Lucaselectrical, Valeo и другие.
Как включить
Если оборудование предусмотрено производителем, достаточно нажать на кнопку задних противотуманных фар, расположенную на панели управления автомобиля.
Самостоятельная установка возможна только при наличии достаточного опыта или знаний в электрике авто. Включение задних противотуманных фар должно осуществляться вместе с другим световым оборудованием наружного применения.
Реле
Данная деталь предназначена для запуска и прекращения работы задних «противотуманок». Соединяется с цепью питания светового оборудования. В случае, если фара вышла из строя, возможно, не потребуется полная замена запчасти. Необходимо убедиться в исправности реле и при наличии поломки заменить только эту деталь.
Замена
Замена задней противотуманной фары требуется в следующих случаях:
- Повреждение во время ДТП.
- Попадание влаги в фару в результате трещины и ее запотевание.
- Нарушение целостности вследствие резких перепадов температуры в зимний период.
- Поломка электрического характера.
- Застаревшая техника.
- Наличие других дефектов, уменьшающих эффективность работы прибора.
Если не горят задние противотуманные фары, а явная причина не выявлена, это также повод для демонтажа оптики и ее ремонта или замены. На это потребуется не более двух часов.
Установка задних «противотуманок» (по ГОСТу) производится не выше, чем 1 м над уровнем дороги и не ниже 0,25 м.
Для того чтобы заменить осветительное оборудование, необходимы следующие инструменты:
- Переключатель с выключателем (подрулевой).
- Набор инструментов.
- Реле.
- Водозащищенные терминалы (2 шт.).
Пошаговая инструкция по замене задних фар:
- При демонтаже противотуманных фар требуется снять бампер, открутив пару саморезов и болтов на 10.
- Осуществляется демонтаж крепления самих фар.
- Производится удаление электрических разъемов.
- Отжим фиксирующих деталей.
- Снимаются рамки и производится снятие старых осветительных приборов.
- Электрический разъем настраивается на монтаж нового оборудования.
- Очищение крепежей, их подготовка к установке новых фар.
- Непосредственно монтаж.
- Проверка правильности установки оборудования.
Советы
- Использование противотуманных фар способствует увеличению видимости при плохих погодных условиях до 30%.
- Стоит ограничивать мощность света задних фонарей во избежание дискомфорта у участников движения, которые едут позади.
- Если принято решение установить одиночный фонарь, его необходимо крепить по центру задней части автомобиля, немного выше относительно основного ряда фар.
- При выборе осветительного оборудования стоит обратить внимание на материал, из которого изготовлены фары: он должен быть прочным и стойким к перепадам температур во избежание появления трещин на стекле.
- Установка такого устройства – непростая операция, поэтому рекомендовано, по возможности, обратиться к профессионалу, чтобы «противотуманки» функционировали правильно, не вызывали повышенного внимания у инспекторов ГИБДД и прослужили как можно дольше.
- При самостоятельной установке обязательно нужно настроить совместное включение с другими элементами наружного освещения. Это правило предусмотрено в ПДД.
- Категорически не рекомендовано использовать «противотуманки» в ясную погоду во избежание затруднительного дорожного движения для других водителей.
Противотуманные фары – непростое оборудование, но обязательное к применению, так как это помогает спасти жизнь пассажирам авто, а также другим участникам движения в плохую погоду.
