Характеристики форсунок bosch таблица – Определение производительности форсунок и таблица для бош, сименс, денсо, форд и др

Bosch CRDI, типы форсунок и калибровка

Момент начала впрыскивания и объем впрыскиваемого топлива обеспечиваются форсунками с управлением от ЭБУ. Форсунки системы впрыска аккумуляторного типа изготавливаются с большой точностью. Они способны впрыскивать топливо в диапазоне от 0,5 до 100мг/цикл под давлением 150‑1600бар. При производстве форсунок требуется очень высокая точность их изготовления. Однако, вследствие небольшого расхождения в их параметрах, например, разного намагничивания якорей электромагнитов при срабатывании катушек, в результате некоторого снижения давления в рампе в момент открытия форсунок, а также из-за механического трения форсунки могут впрыскивать топливо с разностью значений в пределах 5мг/цикл. В этих условиях нельзя эффективно управлять работой двигателя. Именно поэтому необходимо вводить коррекцию топливоподачи, которая позволит впрыскивать требуемое количество топлива независимо от индивидуальной характеристики форсунки. Это станет возможным, если, зная характеристики форсунок, корректировать продолжительность их открытия. При этом параметры форсунок должны быть занесены в память ЭБУ двигателя. Форсунки с маркировкой применяются на автомобилях KIA с момента производства новой модели Sportage (KM), двигатель которой оснащен турбонагнетателем с изменяемой геометрией (VGT). Эти форсунки делают топливоподачу в цилиндры двигателя сбалансированной, что приводит к снижению шумности, вибраций, неустойчивости (NVH) и токсичности отработавших газов двигателя. Следует обратить внимание на то, что применяются разные варианты маркировок (для экологических стандартов Евро2, Евро3, Евро4). Маркировка выбита на торцевой поверхности корпуса форсунки. Точно так же для разных систем предусмотрены различные процедуры калибровки форсунок. Более подробная информация приведена в заводской инструкции.

Форсунки с маркировкой X, Y, Z

Применяются форсунки с тремя различными маркировками: X, Y и Z. При замене форсунки необходимо устанавливать новую форсунку, имеющую аналогичную маркировку. Во всех случаях маркировку необходимо соблюдать. Замечание: неважно, на какие цилиндры двигателя будут установлены форсунки, имеющие разные маркировки.

Форсунки с маркировкой С1, С2, С3

Для внесения данных о форсунках в память ЭБУ двигателя необходим диагностический прибор HI-SCAN Pro.

Форсунки с буквенно-цифровым кодом

Для внесения данных о форсунках в память ЭБУ двигателя необходим диагностический прибор HI-SCAN Pro.

expert.autocom.kiev.ua

kovsh.com

Форсунки ваз таблица


Motorhelp.ru диагностика и ремонт двигателя

Что делать, когда старые форсунки вышли из строя, а новые с таким же каталожным номером найти не возможно? Например форсунки BOSCH 0 280 150 996 уже не выпускаются, но их с успехом можно заменить на BOSCH 0 280 158 110 или 0 280 158 502, при чем последние раза в 1,5 дешевле полного аналога 110. В настоящее время на двигателях ВАЗ устанавливаются форсунки фирмы Siemens и BOSCH (см. таблицу). Какой-либо четкой взаимосвязи между типом двигателя и установленными форсунками пока не обнаружено. Отмечу только, что форсунки Bosch с каталожными номерами 0280158502 0280158022 0280158017 имеют одинаковую статическую производительность 132 мл/мин. SiemensBoschФорсунка DEKA VAZ 62380 280 150 996    0 280 158 110Форсунка DEKA VAZ 63930 280 158 502Форсунка DEKA VAZ 207340 280 158 017Форсунка DEKA VAZ 207350 280 158 022Форсунка DEKA VAZ short 207340 280 158 017
Форсунка DEKA VAZ short 207350 280 158 022

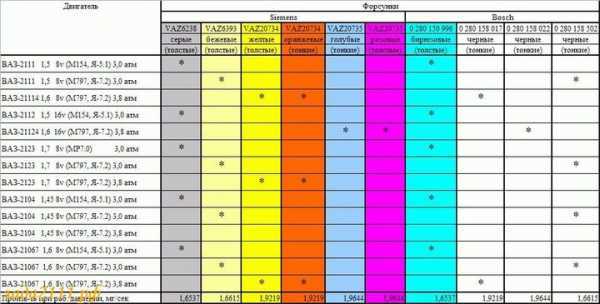

Таблица применяемости форсунок двигателей ВАЗ:



VAZ20734желтые(толстые)

VAZ20734оранжевые(тонкие)

VAZ20735голубые(тонкие)VAZ20735розовые(толстые)VAZ6393бежевые(толстые)

Bosch0280158502

Bosch0280158022Bosch0280158017
ВАЗ 21124 1,6 16V  **  *
ВАЗ 211141,6 8V *     *
ВАЗ 2114(15)1,5 8V    **
Приора

    *
Нива    **
Классика     *
Калина**

    *
скачать dle 10.6фильмы бесплатно

www.motorhelp.ru

Лучшие форсунки ВАЗ 2110-12

Топливная форсунка используется для распыления топлива, распыление осуществляется за счёт высокого давления топлива (несколько атмосфер). Повышенных расход топлива и провалы – признаки неисправности форсунок двигателя, а какие форсунки лучше выбрать ?
Неисправности форсунок или как проверить форсунки:1. Закоксовывание выходных отверстий.
  • Признак: повышенный расход бензина, плохой запуск двигателя, ухудшение динамики автомобиля. В остальном двигатель ведет себя нормально, холостые обороты устойчивые и заводится при положительной температуре нормально, при отрицательной – пуск затруднен.
2. Негерметичное закрытие клапана форсунки.
  • Признак: повышенный расход топлива, плохой запуск двигателя, троение или детонация на холостом ходу.
  • Диагностика: замеряем СО (на нормально работающем двигателе без катализатора СО не должно превышать 1% в режиме ХХ. Одна негерметичная форсунка прибавляет СО примерно на 1.0-1.5%).
3. Зависание клапана.
  • Признак – троение двигателя.
  • Диагностика: отключение с последующим подключением электро разъема форсунки на работающем моторе. Если форсунка неисправна, то реакции двигателя не будет, если форсунка рабочая, тогда будет временное падением оборотов.
4. Нестабильное зависание клапана.
  • Признак: плавающий холостой ход (резкое падение холостых оборотов с последующим повышением до 1000 – 1400 оборотов или полной остановкой двигателя).
  • Диагностика: как в пункте №3. Если нестабильно зависает одна форсунка, то гарантированно диагностируется отключением. Если две и более, то только заменой.
Пример, форсунки с пробегом 198тыс.км. На 40тыс.км делалась промывка ультразвуком, а на 170тыс.км. заливалась раскоксовка “Лавр”.

Про форсунки ВАЗ десятого семейства:”Десятки” комплектовались форсунками Bosch и Siemens. Штатные форсунки с завода – преимущественно форсунки Bosch 0 280 158 996 (или 996е).

Взаимозаменяемость форсунок ВАЗ:Форсунки бывают не только разных размером, но и разные по производительности. Чтобы понять, какие форсунки подойдут на Ваш автомобиль, достаточно воспользоваться таблицей:Дополнение к таблице: форсунки BOSCH 0 280 150 996 уже не выпускаются, их аналог BOSCH 0 280 158 110 (производительность 170 сс/min). Есть некоторые отличия, например, уплотнительное резиновое кольцо на 110-й на пару миллиметров выше, чем на 996-й, а “хвост” (из которого брызгает) – длиньше. Но трудностей при установке форсунок быть не должно.

Производительность форсунок Bosch (взято):

Номер Bosch

Производительность

Применение

0 280 150 001

265 cm3/min /3 bars

MB 3,5, Saab 1,7

 0 280 150 002

265 cm3/min /3 bars



 0 280 150 003

380 cm3/min /3 bars



 0 280 150 007 265 cm3/min /3 bars VW

 0 280 150 009

265 cm3/min /3 bars

 Porshe 914 1,7

 0 280 155 009

346 cm3/min /3 bars

Saab Turbo

 0 280 150 015

380 cm3/min /3 bars



 0 280 150 024

380 cm3/min /3 bars

Volvo B30E

 0 280 150 026

380 cm3/min /3 bars



0 280 150 035  320,6cm3/min /2bars Jaguar

 0 280 150 036

380 cm3/min /3 bars

MB 4.5l

 0 280 150 041

480 cm3/min /3 bars

MB 6.9l V8 / Cadillac

 0 280 150 043

380 cm3/min /3 bars

BMW

 0 280 150 100

185 cm3/min /3 bars



0 280 150 105 190 cm3/min /3 bars Alfa 2.5/3.0, Jaguar XJS, Porsche, Renault, Triumph
0 280 150 114 190 cm3/min VW
0 280 150 116 190 cm3/min VW

 0 280 150 121

178 cm3/min

 Alfa 2,0  Fiat 2,0

 0 280 150 125 191,3 cm3/min Renault, Triumph

 0 280 410 144

434 cm3/min

Bosch R-SPORT

motorsmarine.ru

Таблица форсунок bosch


CHIPTUNER.RU – BOSCH.

Bosch

0 280 150 001

265 cm3/min /3 bars

MB 3,5, Saab 1,7

 0 280 150 002

265 cm3/min /3 bars



 0 280 150 003

380 cm3/min /3 bars



 0 280 150 007 265 cm3/min /3 bars VW

 0 280 150 009

265 cm3/min /3 bars

 Porshe 914 1,7

 0 280 155 009

346 cm3/min /3 bars

Saab Turbo

 0 280 150 015

380 cm3/min /3 bars



 0 280 150 024

380 cm3/min /3 bars

Volvo B30E

 0 280 150 026

380 cm3/min /3 bars



0 280 150 035 320,6cm3/min /2bars Jaguar

 0 280 150 036

380 cm3/min /3 bars

MB 4.5l

 0 280 150 041

480 cm3/min /3 bars

MB 6.9l V8 / Cadillac

 0 280 150 043

380 cm3/min /3 bars

BMW

 0 280 150 100

185 cm3/min /3 bars



0 280 150 105 190 cm3/min /3 bars Alfa 2.5/3.0, Jaguar XJS, Porsche, Renault, Triumph
0 280 150 114 190 cm3/min VW
0 280 150 116 190 cm3/min VW

 0 280 150 121

178 cm3/min

 Alfa 2,0  Fiat 2,0

 0 280 150 125 191,3 cm3/min Renault, Triumph

 0 280 410 144

434 cm3/min

Bosch R-SPORT

0 280 410 151 244 cm3/min /2 bars BMW, Jaguar
0 280 410 151 308 cm3/min /3 bars Volvo
0 280 410 152 236,5 cm3/min Alfa Turbo, BMW 2.8, 3.2
0 280 410 157 214,5 cm3/min /2.5 bars Jaguar 3.6, 4.2

 0 280 150 200

300 cm3/min /3 bars

BMW, Peugeot

 0 280 150 201

236 cm3/min /3 bars

 BMW 2.3/3.2/3.5, Chrysler 2.2, Pontiac 1.8, Porsche

 0 280 150 203

185 cm3/min /2,5 bars

 Ford 5,0

0 280 150 204 169 cm3/min /2,5 bars Volvo 2.1
0 280 150 205 170 cm3/min /2,5 bars MB
0 280 150 206 169 cm3/min /2,5 bars VW 1.9, 2.1
0 280 150 207 108 cm3/min /2,5 bars
0 280 150 208 144cm3/min /2,7 bars Renault 1.4

 0 280 150 208

133 cm3/min /2.5 bars

 BMW 323

 0 280 150 209

176 cm3/min /2.5 bars

Volvo B200-B230

169 cm3/min /3 bars Rover
0 280 150 210 133 cm3/min /2.5 bars BMW Motorcicle

 0 280 150 211

146 cm3/min /3 bars

 BMW 1.8, Renault 2.2

0 280 150 213 347 cm3/min /3 bars Ford 1.8, 2,3
0 280 150 214  188 cm3/min /3 bars
0 280 150 215  214 cm3/min /2.5 bars
0 280 150 216   214 cm3/min /2.5 bars
0 280 150 217   169 cm3/min /2.5 bars Buick 3.8
0 280 150 218  313 cm3/min /3.1 bars Buick GN
0 280 150 219 169 cm3/min /2.5 bars Ford 2,0
0 280 150 220  148 cm3/min /3 bars Buick 3.0
0 280 150 223 226 cm3/min /2.48 bars Vette 5.7
0 280 150 239 226 cm3/min /2.48 bars Vette 5.7

 0 280 150 335

300 cm3/min /3 bars

Volvo B230 turbo

 0 280 150 351

746 cm3/min /3 bars

Crysler 2.2
0 280 150 355

389 cm3/min

Volvo
0 280 150 355 300,6 cm3/min /3 bars Volvo

motorsmarine.ru

Motorhelp.ru диагностика и ремонт двигателя

Что делать, когда старые форсунки вышли из строя, а новые с таким же каталожным номером найти не возможно? Например форсунки BOSCH 0 280 150 996 уже не выпускаются, но их с успехом можно заменить на BOSCH 0 280 158 110 или 0 280 158 502, при чем последние раза в 1,5 дешевле полного аналога 110.
В настоящее время на двигателях ВАЗ устанавливаются форсунки фирмы Siemens и BOSCH (см. таблицу). Какой-либо четкой взаимосвязи между типом двигателя и установленными форсунками пока не обнаружено. Отмечу только, что форсунки Bosch с каталожными номерами 0280158502 0280158022 0280158017 имеют одинаковую статическую производительность 132 мл/мин.


SiemensBosch
Форсунка DEKA VAZ 62380 280 150 996    0 280 158 110
Форсунка DEKA VAZ 63930 280 158 502
Форсунка DEKA VAZ 207340 280 158 017
Форсунка DEKA VAZ 207350 280 158 022
Форсунка DEKA VAZ short 207340 280 158 017
Форсунка DEKA VAZ short 207350 280 158 022

Таблица применяемости форсунок двигателей ВАЗ:



VAZ20734
желтые
(толстые)

VAZ20734
оранжевые
(тонкие)

VAZ20735
голубые
(тонкие)
VAZ20735
розовые
(толстые)
VAZ6393
бежевые
(толстые)

Bosch
0280158502

Bosch
0280158022
Bosch
0280158017
ВАЗ 21124
1,6 16V
  **  *
ВАЗ 21114
1,6 8V
 *     *
ВАЗ 2114(15)1,5 8V    **
Приора      *
Нива    **
Классика     *
Калина**     *
скачать dle 10.6фильмы бесплатно

www.motorhelp.ru

Таблица производительности форсунок БОШ [Архив]


Просмотр полной версии : Таблица производительности форсунок БОШ



Bosch Number cc/min @3bar Resistance (ohm)
0280150007 338 2.4
0280150008 338 2.4
0280150009 338 2.4
0280150016 406 2.4
0280150019 406 2.4
0280150030 338 2.4
0280150034 338 2.4
0280150035 406 2.4
0280150036 485 2.4
0280150038 406 2.4
0280150040 406 2.4
0280150041 485 2.4
0280150042 406 2.4
0280150043 485 2.4
0280150044 338 2.4
0280150045 406 2.4
0280150051 672 6.7
0280150052 586 6.7
0280150053 931 1.3
0280150055 1110 1.3
0280150057 855 1.3
0280150059 1154 1.3
0280150060 714 6.7
0280150063 1212 1.3
0280150065 812 1.3
0280150067 1055 1.03
0280150069 812 1.3
0280150070 468 10.0
0280150071 956 1.3
0280150105 191 2.4
0280150112 191 2.4
0280150114 191 2.4
0280150116 191 2.4
0280150117 191 2.4
0280150118 191 2.4
0280150119 191 2.4
0280150121 191 2.4
0280150123 196 2.3
0280150124 191 2.4
0280150125 196 2.3
0280150126 196 2.3
0280150128 196 2.3
0280150129 196 2.3
0280150130 191 2.3
0280150133 196 2.4
0280150134 196 2.3
0280150135 196 2.4
0280150151 247 2.4
0280150152 247 2.4
0280150153 247 2.4
0280150154 247 2.4
0280150157 242 2.4
0280150158 239 2.4
0280150159 252 2.4
0280150160 201 2.3
0280150161 196 2.4
0280150162 196 2.4
0280150163 196 2.4
0280150164 196 2.4
0280150165 242 2.4
0280150166 247 2.4
0280150200 314 2.4
0280150201 247 2.4
0280150203 200 16.2
0280150204 200 16.2
0280150205 200 16.2
0280150206 200 16.2
0280150207 200 16.2
0280150208 155 16.2
0280150209 200 16.2
0280150210 155 16.2
0280150211 155 16.2
0280150213 309 2.4
0280150214 200 16.2
0280150215 249 16.2
0280150217 200 16.2
0280150218 304 15.6
0280150219 200 16.2
0280150220 155 16.2
0280150221 155 16.2
0280150222 200 16.2
0280150223 249 16.2
0280150226 200 16.2
0280150227 200 16.2
0280150229 143 15.6
0280150230 192 16.2
0280150231 155 16.2
0280150232 227 16.2
0280150233 155 16.2
0280150234 200 16.2
0280150235 200 16.2
0280150237 155 16.2
0280150238 200 16.2
0280150239 227 16.2
0280150252 249 16.2
0280150254 249 16.2
0280150255 243 16.2
0280150257 200 16.2
0280150300 199 2.4
0280150302 199 2.4
0280150303 199 2.4
0280150306 505 2.4
0280150309 199 2.4
0280150310 199 2.4
0280150314 199 2.4
0280150315 199 2.4
0280150318 199 2.4
0280150319 199 2.4
0280150320 199 2.4
0280150321 199 2.4
0280150322 199 2.4
0280150323 199 2.4
0280150324 199 2.4
0280150325 199 2.4
0280150326 199 2.4
0280150327 199 2.4
0280150334 199 2.4
0280150335 199 2.4
0280150351 638 0.7
0280150352 248 2.4
0280150353 143 2.3
0280150354 143 2.3
0280150355 315 2.4
0280150357 317 2.4
0280150360 248 2.4
0280150361 270 2.4
0280150362 248 2.4
0280150363 638 0.7
0280150364 248 2.4
0280150365 248 2.4
0280150366 173 2.4
0280150367 173 2.4
0280150368 239 2.4
0280150369 239 2.4
0280150370 173 2.4
0280150371 173 2.4
0280150400 472 2.3
0280150401 472 2.3
0280150402 369 2.4
0280150403 536 2.3
0280150413 205 15.9
0280150414 160 15.9
0280150415 160 15.9
0280150416 156 15.9
0280150417 156 15.9
0280150418 273 15.9
0280150419 206 14.5
0280150420 315 14.5
0280150421 200 15.9
0280150422 346 15.9
0280150423 205 15.9
0280150424 180 15.9
0280150425 180 15.9
0280150427 250 15.9
0280150428 205 15.9
0280150429 205 15.9
0280150431 346 12.0
0280150432 249 14.5
0280150433 249 12.0
0280150438 177 13.8
0280150439 173 13.8
0280150440 200 14.5
0280150441 180 15.9
0280150442 180 15.9
0280150443 200 14.5
0280150444 156 12.0
0280150445 156 12.0
0280150446 182 14.5
0280150447 224 12.0
0280150448 224 12.0
0280150449 248 15.9
0280150450 347 15.9
0280150452 249 14.5
0280150453 283 14.5
0280150454 199 15.9
0280150455 229 12.0
0280150456 199 15.9
0280150457 156 12.0
0280150458 156 12.0
0280150459 173 12.0
0280150460 173 12.0
0280150461 249 14.5
0280150462 247 12.0
0280150463 199 15.9
0280150464 258 12.0
0280150465 258 12.0
0280150466 283 12.0
0280150467 283 12.0
0280150468 224 12.0
0280150469 224 12.0
0280150470 229 12.0
0280150500 200 15.9
0280150501 200 15.9
0280150502 249 15.9
0280150503 200 15.9
0280150504 249 15.9
0280150505 200 15.9
0280150506 249 15.9
0280150507 249 15.9
0280150508 180 15.9
0280150509 199 15.9
0280150550 283 14.5
0280150551 156 15.9
0280150552 156 15.9
0280150553 283 14.5
0280150554 283 14.5
0280150555 105 15.9
0280150556 200 14.5
0280150557 200 14.5
0280150558 435 14.5
0280150559 435 14.5
0280150560 200 15.9
0280150651 813 1.3
0280150653 1055 1.3
0280150655 1055 1.3
0280150657 893 1.3
0280150660 581 1.3
0280150661 622 0.78
0280150662 424 1.3
0280150663 480 1.3
0280150664 705 1.3
0280150665 631 1.3
0280150667 469 1.3
0280150669 714 1.3
0280150670 567 1.3
0280150671 468 1.3
0280150672 752 1.3
0280150673 907 1.3
0280150674 910 1.3
0280150676 593 1.3
0280150677 480 1.3
0280150678 861 1.3
0280150680 864 1.3
0280150682 680 1.3
0280150683 802 1.3
0280150684 673 1.3
0280150685 907 1.3
0280150686 469 1.3
0280150687 479 1.3
0280150688 749 1.3
0280150690 812 1.3
0280150691 586 1.3
0280150692 907 1.3
0280150693 586 1.3
0280150695 586 1.3
0280150697 751 1.3
0280150698 907 1.3
0280150699 752 6.7
0280150701 249 15.9
0280150702 200 15.9
0280150703 155 15.9
0280150704 200 15.9
0280150705 155 15.9
0280150706 248 15.9
0280150707 200 15.9
0280150708 155 15.9
0280150710 144 14.5
0280150711 200 15.9
0280150712 248 15.9
0280150714 200 15.9
0280150715 155 15.9
0280150716 155 15.9
0280150718 199 14.5
0280150719 155 15.9
0280150720 155 15.9
0280150721 200 15.9
0280150722 200 15.9
0280150725 200 15.9
0280150726 204 14.5
0280150727 144 14.5
0280150728 248 14.5
0280150729 200 15.9
0280150730 201 15.9
0280150731 201 15.9
0280150734 200 15.9
0280150736 199 15.9
0280150737 315 15.9
0280150738 315 15.9
0280150740 156 15.9
0280150741 200 15.9
0280150742 200 14.5
0280150743 200 15.9
0280150744 250 15.9
0280150745 218 14.5
0280150746 287 14.5
0280150747 200 15.9
0280150748 155 15.9
0280150749 227 15.9
0280150750 144 14.5
0280150751 200 15.9
0280150752 155 15.9
0280150754 247 14.5
0280150756 303 14.5
0280150757 200 15.9
0280150758 249 15.9
0280150759 246 14.5
0280150760 200 15.9
0280150761 248 15.9
0280150762 200 15.9
0280150763 197 14.5
0280150764 200 15.9
0280150766 200 15.9
0280150767 144 14.5
0280150769 200 15.9
0280150770 200 14.5
0280150771 155 15.9
0280150773 156 15.9
0280150774 211 14.5
0280150775 248 15.9
0280150776 200 15.9
0280150777 303 14.5
0280150778 200 14.5
0280150779 200 15.9
0280150783 200 15.9
0280150784 315 15.9
0280150785 315 14.5
0280150786 242 15.9
0280150788 211 14.5
0280150789 155 15.9
0280150790 199 15.9
0280150791 414 12.0
0280150792 254 15.9
0280150793 115 15.9
0280150802 310 2.4
0280150803 381 4.6
0280150804 311 2.4
0280150806 310 2.4
0280150808 310 2.4
0280150810 310 2.4


Bosch Number cc/min @3bar Resistance (ohm)
0280150811 277 2.4
0280150812 211 2.4
0280150813 310 2.4
0280150814 310 2.4
0280150818 248 2.4
0280150819 248 2.4
0280150820 248 2.4
0280150821 185 2.4
0280150823 200 2.4
0280150824 201 4.6
0280150825 195 2.4
0280150826 232 2.4
0280150827 232 2.4
0280150828 218 2.4
0280150829 211 2.4
0280150830 200 2.4
0280150831 200 2.4
0280150834 321 3.0
0280150835 321 3.0
0280150837 1606 4.6
0280150838 1606 4.6
0280150842 1606 4.6
0280150845 645 2.4
0280150901 195 14.5
0280150902 205 15.9
0280150903 205 15.9
0280150905 255 15.9
0280150906 255 15.9
0280150911 306 14.5
0280150912 306 14.5
0280150913 249 14.5
0280150914 249 14.5
0280150917 200 14.5
0280150921 156 15.9
0280150922 156 15.9
0280150923 319 14.5
0280150924 319 14.5
0280150925 198 14.5
0280150926 198 14.5
0280150927 230 14.5
0280150928 230 14.5
0280150929 158 14.5
0280150930 158 14.5
0280150931 200 15.9
0280150932 315 15.9
0280150933 315 15.9
0280150934 306 14.5
0280150935 180 2.4
0280150936 197 2.4
0280150937 144 14.5
0280150938 144 14.5
0280150939 200 14.5
0280150940 200 14.5
0280150941 144 14.5
0280150942 144 14.5
0280150943 200 14.5
0280150944 200 14.5
0280150945 306 14.5
0280150946 306 14.5
0280150947 249 14.5
0280150948 249 14.5
0280150951 273 15.9
0280150952 273 15.9
0280150953 196 15.9
0280150954 196 15.9
0280150955 182 15.9
0280150956 182 15.9
0280150957 232 14.5
0280150958 232 14.5
0280150960 200 14.5
0280150962 200 15.9
0280150963 194 12.0
0280150964 194 12.0
0280150965 230 12.0
0280150966 230 12.0
0280150967 359 14.5
0280150968 359 14.5
0280150969 298 2.4
0280150971 218 14.5
0280150972 229 15.9
0280150973 203 12.0
0280150974 315 14.5
0280150975 220 15.9
0280150976 200 15.9
0280150977 205 15.9
0280150978 205 15.9
0280150979 215 15.9
0280150980 215 15.9
0280150981 182 14.5
0280150982 200 14.5
0280150983 200 15.9
0280150984 359 14.5
0280150985 399 14.5
0280150987 154 14.5
0280150988 249 14.5
0280150989 182 15.9
0280150990 182 15.9
0280150991 229 15.9
0280150992 229 15.9
0280150993 115 15.9
0280150995 90 14.5
0280150996 138 12.0
0280150997 105 15.9
0280150998 228 12.0
0280150999 228 12.0
0280155002 259 15.4
0280155003 277 15.4
0280155007 200 2.4
0280155008 200 15.4
0280155009 315 15.4
0280155010 307 15.4
0280155012 296 14.25
0280155013 277 15.4
0280155101 244 12.0
0280155104 319 14.25
0280155201 206 14.25
0280155203 206 14.25
0280155205 206 14.25
0280155209 206 14.25
0280155213 201 15.4
0280155216 186 15.4
0280155217 206 14.25
0280155219 206 14.25
0280155503 199 14.5
0280155504 245 14.5
0280155505 200 15.35
0280155600 177 14.5
0280155602 272 12.0
0280155604 146 14.5
0280155606 226 14.5
0280155607 275 11.0
0280155609 200 14.5
0280155611 273 11.0
0280155613 182 12.0
0280155700 200 14.5
0280155702 231 12.0
0280155703 182 14.5
0280155705 182 14.5
0280155706 182 14.5
0280155707 144 14.5
0280155708 144 14.5
0280155710 200 14.5
0280155712 213 16.0
0280155715 249 14.5
0280155721 247 12.0
0280155723 239 14.5
0280155724 229 16.0
0280155725 200 14.5
0280155731 100 14.5
0280155734 249 14.5
0280155735 200 14.5
0280155739 292 14.5
0280155740 231 12.0
0280155742 171 14.5
0280155744 206 14.5
0280155746 200 16.0
0280155748 200 16.0
0280155749 347 16.0
0280155750 249 16.0
0280155753 122 14.5
0280155756 141 14.5
0280155757 206 14.5
0280155758 206 14.5
0280155759 315 16.0
0280155761 154 14.5
0280155763 100 12.0
0280155764 100 16.0
0280155765 182 14.5
0280155766 347 16.0
0280155769 182 14.5
0280155770 182 14.5
0280155773 154 14.5
0280155774 283 14.5
0280155777 200 12.0
0280155780 247 12.0
0280155782 231 12.0
0280155784 231 12.0
0280155786 105 14.5
0280155787 182 14.5
0280155788 315 16.0
0280155789 229 12.0
0280155791 182 16.0
0280155793 100 16.0
0280155794 141 14.5
0280155795 120 12.0
0280155798 292 14.5
0280155800 182 14.5
0280155803 200 14.5
0280155804 347 12.0
0280155807 200 14.5
0280155808 154 14.5
0280155809 182 14.5
0280155810 154 14.5
0280155811 347 12.0
0280155812 100 12.0
0280155814 122 14.5
0280155816 154 14.5
0280155819 182 14.5
0280155820 200 14.5
0280155821 200 14.5
0280155822 229 14.5
0280155823 200 14.5
0280155824 182 14.5
0280155825 235 12.0
0280155828 235 12.0
0280155830 347 12.0
0280155831 315 12.0
0280155832 249 12.0
0280155835 154 12.0
0280155837 100 14.5
0280155839 259 14.5
0280155842 154 14.5
0280155843 120 14.5
0280155844 200 14.5
0280155845 249 14.5
0280155846 141 14.5
0280155847 154 14.5
0280155848 200 16.0
0280155869 283 14.5
0280155870 154 14.5
0280155871 200 14.5
0280155872 200 12.0
0280155874 182 14.5
0280155876 200 14.5
0280155884 182 14.5
0280155885 154 14.5
0280155886 120 14.5
0280155887 182 14.5
0280155892 358 12.0
0280155894 322 12.0
0280155895 321 12.0
0280155897 289 12.0
0280155899 257 12.0
0280155900 200 14.5
0280155905 97 14.5
0280155919 100 14.5
0280155921 182 14.5
0280155927 257 12.0
0280155933 200 12.0
0280155936 182 14.5
0280155940 211 14.5
0280155942 164 14.5
0280155962 141 14.5
0280155963 200 14.5
0280155964 100 16.0
0280155965 100 14.5
0280155967 200 14.5
0280155968 412 12.0
0280155969 154 14.5
0280155970 200 14.5
0280155971 154 14.5
0280155976 210 12.0
0280155978 229 14.5
0280155981 120 14.5
0280155983 229 14.5
0280155985 229 14.5
0280155988 200 14.5
0280155993 182 14.5
0280155994 182 14.5
0280155995 182 14.5
0280155997 182 14.5
0280156001 182 14.5
0280156002 182
0280156003 200 12.0
0280156005 154 12.0
0280156006 200 12.0
0280156009 200 12.0
0280156010 182 12.0
0280156011 182 12.0
0280156012 412 12.0
0280156013 229 12.0
0280156014 171 14.5
0280156016 206 14.5
0280156018 182 14.5
0280156019 182 14.5
0280156021 315 14.5
0280156022 283 16.0
0280156023 347 16.0
0280156024 200 14.5
0280156025 100 14.5
0280156026 315 14.5
0280156027 141 14.5
0280156028 249 14.5
0280156034 154 14.5
0280156038 229 14.5
0280156039 182 14.5
0280156040 315 14.5
0280156045 200 14.5
0280156050 141 14.5
0280156052 257 12.0
0280156053 249 12.0
0280156057 182 14.5
0280156058 80 14.5
0280156059 200 14.5
0280156061 289 12.0
0280156063 358 12.0
0280156065 252 12.0
0280156067 154 14.5
0280156070 252 12.0
0280156072 412 14.5
0280156074 259 14.5
0280156078 229 14.5
0280156079 248 12.0
0280156080 200 14.5
0280156083 154 14.5
0280156084 154 14.5
0280156091 249 12.0
0280156094 182 14.5
0280156095 315 14.5
0280156101 249 12.0
0280156102 412 12.0
0280156103 182 14.5
0280156104 182 14.5
0280156105 182 14.5
0280156107 249 14.5
0280156108 200 14.5
0280157001 412 12.0
0280157002 160 12.0
0280157004 257 12.0
0280157005 257 12.0
0280157006 257 12.0
0280157008 289 12.0
0280159709 289 12.0
0280159712 213 16.0
0280159724 229 16.0
0280159731 100 14.5
0280159732 100 14.5
0280159798 292 14.5


Da Phazz

11.01.2011, 11:12

Каждый настоящий эсочник должен, будучи разбуженным посреди ночи, наизусть зачитывать эту таблицу?


mysteRizZz

11.01.2011, 11:38

проще было написать, какие форсунки нужны, чтобы эска ехала))


проще было написать, какие форсунки нужны, чтобы эска ехала))

1200-1600cc :bm:


проще было написать, какие форсунки нужны, чтобы эска ехала))

Вить ты думаешь я это от руки забивал 😀 😯


mysteRizZz

11.01.2011, 17:55

Вить ты думаешь я это от руки забивал 😀 😯

Мишань, очень надеюсь, что это не так))))
Эсочнеги народ непредсказуемый)))


дайте цветовую дифференциацию!


а как это всё прочитать..чтоб понять?
какой-то мир Турбо-паскаля)


Patriot.msk

11.01.2011, 21:12

а как это всё прочитать..чтоб понять?
какой-то мир Турбо-паскаля)

номер форсунки по бошу вводишь в поиске и видишь какая у них производительность на 3ёх барах и какое сопротивление.


Patriot.msk

11.01.2011, 21:14

0280150558 435 14.5 – вот это например мои боши грины.


0280150558 435 14.5 – вот это например мои боши грины.

Всё…теперь я понял что за цифры такие))) мерси боку))


Вить ты думаешь я это от руки забивал 😀 😯

Миша-алкоголик придумал а МаксЕ реализовал алко-рандом-генератор?


произв_при_новом_давлении = произв_при_старом_давлении* корень(новое_давление/старое_давление)


Patriot.msk

17.01.2011, 13:05

произв_при_новом_давлении = произв_при_старом_давлении* корень(новое_давление/старое_давление)

справедливо для какого диапазона давлений?


Валер, я чесна не знаю, но здесь соотношение и строится исходя из разности давлений, думаю для наших 3, 3.8, 4.0 бара прокатит.


Patriot.msk

17.01.2011, 13:10

Валер, я чесна не знаю, но здесь соотношение и строится исходя из разности давлений, думаю для наших 3, 3.8, 4.0 бара прокатит.

4.0 +2 избытка или -1 разряжение
или 3 +2 избытка или -1 разряжение.

тоесть диапазон 2-6 бар примерно.
вот чего интересно.


Валер, вот ты несумничать не смог, да? А на какой турбе ты хочешь знать значения на ккк24 или на 3076?
Формула даётвозможность приблизительно узнать производительность в цц на наших давлениях. Дальше уже думаю сложный математический расчёт. А это не ко мне.:br:


mysteRizZz

17.01.2011, 13:20

ебать какие тут все умные


ебать какие тут все умные
Сам в ахуе:da:


Patriot.msk

17.01.2011, 13:23

Валер, вот ты несумничать не смог, да? А на какой турбе ты хочешь знать значения на ккк24 или на 3076?
Формула даётвозможность приблизительно узнать производительность в цц на наших давлениях. Дальше уже думаю сложный математический расчёт. А это не ко мне.:br:

Нужное подчеркнул)
Остальное фтопку, так как думал что точное значение можно узнать. цэ цэ

п.с. искрене считаю, что турбина хоть к24 хоть 45-ый г при 1.5 избытка поднимен давление в рампе на 1.5 бара)))


Гриценко Вячеслав

15.03.2011, 09:16

Вот что-то стала тупить А 200 3 В чип СМС МАП 3 бар форсунки 3 В регулятор на 3 бар. Толи было и не замечал. После 5000 на 4-й передаче подергивания и тупит. Толи не докачивает бензонасос. А может по-хорошему надо поставить форсунки AAN и 4-х барный регулятор? Хотя вот посчитал по формуле, здесь подбросили, производительность форсунок 3 В и AAN при разнице давлений в 1 бар ну один к одному. Даже 3В на капельку больше. А по графику. который выложил dimo 61 производительность AAN-овских чуть больше при разнице в 1 бар. Мож кто чего-нибудь подскажет? Форсунки менять? Давление добавить? Или чего еще?


Я подскажу что на 3б нет чипа СМС !


Гриценко Вячеслав

21.03.2011, 08:46

Я подскажу что на 3б нет чипа СМС !
Я не написал. Мозги AAN-овские стоят. Покупал причем в S-гараже


насос форсы регулятор от ааэн втыкай. Она на катушках уже ?


Гриценко Вячеслав

25.03.2011, 02:42

насос форсы регулятор от ааэн втыкай. Она на катушках уже ?
Катушки раздельные, насос на 6 очков, вот думаю какие форсы ставить


данные для пересчета производительности форсунок

http://bagpuss.swan.ac.uk/200sx/EFI%2520injector%2520size.pdf

ышо калькулятор

http://www.gtsparkplugs.com/InjectorSizeCalc.html

ДВИГАТЕЛИ
ВНУТРЕННЕГО СГОРАНИЯ:
ТЕОРИЯ, МОДЕЛИРОВАНИЕ И РАСЧЁТ
ПРОЦЕССОВ
http://maxpowers.ru/inten/intengineering/DVS_teoriy_modelir_i_raschet_processov1.pdf

расчёт турбины

http://www.turbodriven.com/performanceturbos/matchbot/index.html#version=1.2&displacement=2&CID=122.04&altitude=500&baro=14.456&aat=75&turboconfig=1&compressor=70s75&pt1_rpm=2000&pt1_ve=85&pt1_boost=5&pt1_ie=99&pt1_filres=0.08&pt1_ipd=0.2&pt1_mbp=0.5&pt1_ce=66&pt1_te=75&pt1_egt=1550&pt1_ter=1.18&pt1_pw=NaN&pt1_bsfc=0.43&pt1_afr=11.5&pt1_wts=300&pt1_wd=83&pt1_wd2=74&pt1_wrsin=69033&pt2_rpm=3000&pt2_ve=95&pt2_boost=10&pt2_ie=95&pt2_filres=0.1&pt2_ipd=0.2&pt2_mbp=1&pt2_ce=70&pt2_te=73&pt2_egt=1600&pt2_ter=1.36&pt2_pw=NaN&pt2_bsfc=0.45&pt2_afr=11.5&pt2_wts=320&pt2_wd=83&pt2_wd2=74&pt2_wrsin=73635&pt3_rpm=4000&pt3_ve=100&pt3_boost=15&pt3_ie=95&pt3_filres=0.12&pt3_ipd=0.3&pt3_mbp=1.3&pt3_ce=74&pt3_te=72&pt3_egt=1650&pt3_ter=1.61&pt3_pw=NaN&pt3_bsfc=0.48&pt3_afr=11.5&pt3_wts=340&pt3_wd=83&pt3_wd2=74&pt3_wrsin=78238&pt4_rpm=5000&pt4_ve=100&pt4_boost=17&pt4_ie=92&pt4_filres=0.15&pt4_ipd=0.4&pt4_mbp=1.5&pt4_ce=76&pt4_te=71&pt4_egt=1650&pt4_ter=1.81&pt4_pw=NaN&pt4_bsfc=0.5&pt4_afr=11.5&pt4_wts=368&pt4_wd=83&pt4_wd2=74&pt4_wrsin=84681&pt5_rpm=6000&pt5_ve=105&pt5_boost=17&pt5_ie=90&pt5_filres=0.18&pt5_ipd=0.5&pt5_mbp=1.8&pt5_ce=72&pt5_te=70&pt5_egt=1650&pt5_ter=1.98&pt5_pw=NaN&pt5_bsfc=0.52&pt5_afr=11.5&pt5_wts=400&pt5_wd=83&pt5_wd2=74&pt5_wrsin=92044&pt6_rpm=7000&pt6_ve=105&pt6_boost=17&pt6_ie=90&pt6_filres=0.2&pt6_ipd=0.6&pt6_mbp=2&pt6_ce=66&pt6_te=70&pt6_egt=1650&pt6_ter=2.18&pt6_pw=NaN&pt6_bsfc=0.55&pt6_afr=11.5&pt6_wts=400&pt6_wd=83&pt6_wd2=74&pt6_wrsin=92044&

теория интеркулера

http://www.gnttype.org/techarea/turbo/intercooler.html

машина эклунда 1000лс
http://eklundracing.se/faktaS4.html

коробки 1Е

http://www.advancedautomotion.com/product_info.php?products_id=148&osCsid=da352bfac1d471310c43245f4192e656

задний дифф 4:1

http://jhmotorsports.com/shop/catalog/jhm-41-center-diff-upgrade-manual-trans-only-p-46.html


Гриценко Вячеслав

29.03.2011, 03:20

данные для пересчета производительности форсунок

http://bagpuss.swan.ac.uk/200sx/EFI%2520injector%2520size.pdf
По формуле, я так понял, производительность AAN-овских при 4-х очках (315,2 см/сек) и 3В-шных при 3-х (315) равна равна один в один. А по графику, который ты Дима выложил, 3В-шные дают поменьше. А у меня еще МАП 3-х барный. Заказал я регулятор давления AAN-овский. Придет – попробую его поковырять и прилепить регулировку. Ну и приподнять давление немного. На сколько только вот пока не знаю. Процентов на 10 наверное от 3


здесь какое то время назад была тема с фото как из ГАЗовского сделали в рампу регулируемый … на мой взгляд вполне корректно..

графики,таблицы -это начальная стадия для узнавания истины…
истинными будут только собственные измерения….не придумал как измерить изменение производительности форсунок при 4атм в рампе ,при впрыскивание в 2атм ?


Гриценко Вячеслав

29.03.2011, 09:53

графики,таблицы -это начальная стадия для узнавания истины…
истинными будут только собственные измерения….не придумал как измерить изменение производительности форсунок при 4атм в рампе ,при впрыскивание в 2атм ?[/quote]
Я честно говоря с трудом представляю как сделан стенд, для измерения производительности форсунок. Я так понимаю генератор импульсов с изменяемой скважностью. Где-то я читал производительность меряется при скважности 90 %. Так что-ли? У меня то как-бы кроме своих форсунок больше других нет, чтобы с чем сравнить. Ну а механическую часть вроде как можно сделать, только опять же не чем сравнивать


графики,таблицы -это начальная стадия для узнавания истины…
истинными будут только собственные измерения….не придумал как измерить изменение производительности форсунок при 4атм в рампе ,при впрыскивание в 2атм ?
Я честно говоря с трудом представляю как сделан стенд, для измерения производительности форсунок. Я так понимаю генератор импульсов с изменяемой скважностью. Где-то я читал производительность меряется при скважности 90 %. Так что-ли? У меня то как-бы кроме своих форсунок больше других нет, чтобы с чем сравнить. Ну а механическую часть вроде как можно сделать, только опять же не чем сравнивать[/QUOTE]
по моему и скважность не важна,просто при 100% мерить…мы же сравним только способность клапана форсунки пропустить некое количество бензина при разности давления в среде,куда впрыскивается бензин….(имитируем состояние вп. коллектора с наддувом и без)

но давление подачи на форсунку должно быть постоянным … 4атм…

это можно сравнивать и просто на ваз форсунке….нам не важна абсолютная производительность… важен принцип…

тогда станет понятнее что говорит график немцев: зависимости производительности от давления…


Вчера клиент приехал. Ошибка по смеси. Протираю форсы от вековой грязи, а они зелёного цвета!…. думаю вот они родимые)))!!!! Щас чейндж на оригинал и все дела…. Снимаю форсы, а на них оригинальный ВАГовский номер стоковых…. Макс их даже напильником пилил – думая, что краска – нифига. Пластик зелёный. Дыры по впуску залатали смесь вернулась в норму на стоковых мозгах и прошивке. Вот так. Существуют зелёные AANовские форсы. Может тоже кто встречал такое?


Сфоткали бы….


Vetal_36

07.03.2013, 13:51

0280150842 1606 4.6 нарыл такие форсы по 2 тыры, надо брать


ALPINAB7

12.03.2013, 14:16

вот еще каталог по форсам – http://users.erols.com/srweiss/tableifc.htm


Форсы с давлением 440сс при 3 барах на эску нормально встанут? Ибо я понятия не имею что у меня там сейчас стоит от прошлого хозяина…


BlindHorse

26.03.2015, 09:19

Встанут. Но работать не будут.


Встанут. Но работать не будут.

Почему? В чем будет проблема?


Встанут. Но работать не будут.

Или что нужно сделать чтобы работали?


BlindHorse

26.03.2015, 12:04

Ничего не сделать. Ставить родные.


Ничего не сделать. Ставить родные.
должна же быть причина? Я их заказываю с Германии… Описано что подходит на s2,rs2,s4,s6,


Ничего не сделать. Ставить родные.

У них же просто производительность выше чем у стоковых


BlindHorse

26.03.2015, 13:33

У них же просто производительность выше чем у стоковых

Вот именно, работать не будет зальет всё нахер.


Вот именно, работать не будет зальет всё нахер.
А как тогда тюнингуют моторы то? Замена форсунок,колектора,катушек ,турбины,прошивка и чиповка эбу. И все работает… Я же не говорю о том что просто тупо поставлю их,я говорю о на тройке мотора под них. А вопрос из начално задавался для тех кто занимался этим…


BlindHorse

26.03.2015, 16:20

А как тогда тюнингуют моторы то? Замена форсунок,колектора,катушек ,турбины,прошивка и чиповка эбу. И все работает… Я же не говорю о том что просто тупо поставлю их,я говорю о на тройке мотора под них. А вопрос из начално задавался для тех кто занимался этим…

Кто тебе настроит мотроник заводской под них? Человека три-четыре в стране таких, и никак не в Оренбургской губернии.


turbo-quattro.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
