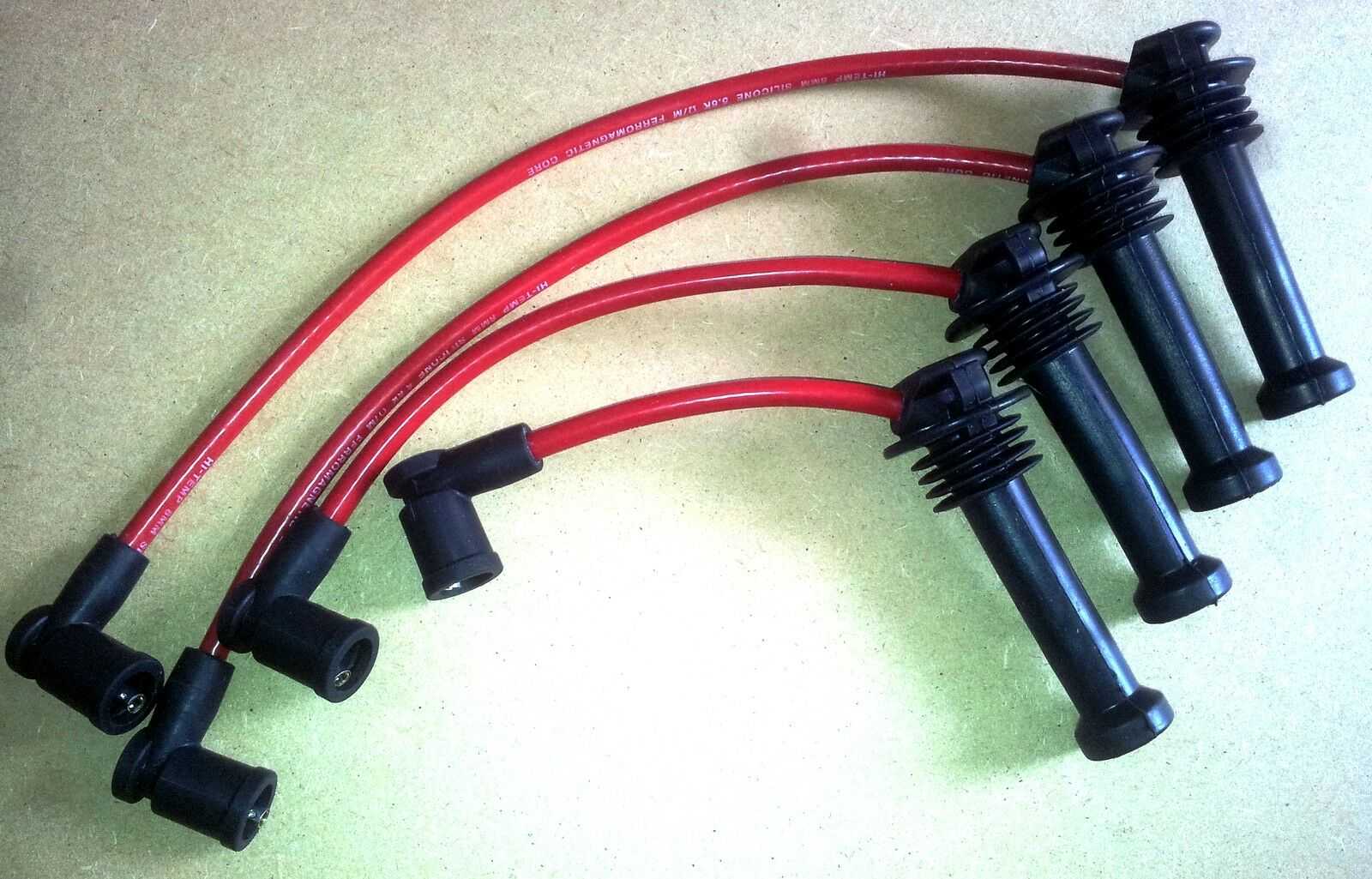

T972G Провод высоковольтный FORD Focus 2 комплект TESLA – T972G 8542 1335369

Распечатать

Главная   Автозапчасти для иномарок

30

1

Применяется: FORD, MAZDA

Код для заказа: 680377

Добавить фото

2 214 ₽

Дадим оптовые цены предпринимателям и автопаркам ?

Наличные при получении VISA, MasterCard, МИР Долями Оплата через банк

Материал: силикон
Производитель: TESLA Получить информацию о товаре или оформить заказ вы можете по телефону 8 800 6006 966.

Есть в наличии

Самовывоз

Уточняем

Доставка

Уточняем

Доступно для заказа – больше 10 шт.

Данные обновлены: 21.05.2023 в 18:30

  • Все характеристики
  • 1 обзор
  • 15 отзывов
  • Вопрос-ответ
  • Аналоги
  • Статьи о товаре
Характеристики

Сообщить о неточности
в описании товара

Код для заказа680377

АртикулыT972G, 8542, 1335369

ПроизводительTESLA

Каталожная группа: ..Электрооборудование
Электрооборудование

Ширина, м: 0.12

Высота, м: 0.06

Длина, м: 0.21

Вес, кг: 0. 459

Материал: силикон

Отзывы о товаре

Вопрос-ответ

Задавайте вопросы и эксперты
помогут вам найти ответ

Чтобы задать вопрос, необоходимо
авторизоваться/зарегистрироваться
на сайте

Чтобы добавить отзыв, необходимо
авторизоваться/зарегистрироваться
на сайте

Чтобы подписаться на товар, необходимо
авторизоваться/зарегистрироваться
на сайте

Провода высоковольтные на Ford Focus : 2, 3

  • Главная
  • Ford
  • org/ListItem”> Focus
  • Провода высоковольтные

Производитель

  • BERU (3)
  • BOSCH
    (3)
  • BREMI
    (2)
  • CHAMPION (2)
  • HITACHI (1)
  • MAGNETI MARELLI (4)
  • NGK (6)
  • PROFIT
    (1)
  • STARLINE
    (2)
  • TESLA (4)
Сортировка:

Результаты: 1 – 28 из 28

Заказал? Уже отправили!

Неправильно подобрали по vin коду? Поменяем!

Оплата после получения товара

Качественная упаковка заказа

15B23 — Обновление жгута проводов высокого напряжения и перепрограммирование модуля управления силовым агрегатом

7 января 2016 г. 010 Некоторые электромобили Focus 2012-2014 гг.
Обновление жгута проводов высокого напряжения и перепрограммирование модуля управления силовым агрегатом



УСЛОВИЯ ПРОГРАММЫ

Эта программа будет действовать до 31 декабря 2016 г. Для этой программы нет ограничений по пробегу.



ПОСТРАДАВШИЕ ТРАНСПОРТНЫЕ СРЕДСТВА

Транспортное средство модельный год Сборочное производство Даты сборки
Фокус Электрический 2012-2014 Сборочный завод в Мичигане с 15 сентября 2011 г. по 15 августа 2014 г.



Затронутые автомобили указаны в списках VIN OASIS и FSA.



ПРИЧИНА ДЛЯ ЭТОЙ ПРОГРАММЫ

В некоторых затронутых автомобилях в комбинации приборов может появиться сообщение «Остановитесь безопасно сейчас» с индикатором красного треугольника, за которым следует потеря движущей силы. Индикаторная лампа неисправности (MIL) также может загораться с диагностическим кодом неисправности (DTC) P0A0A-01, присутствующим в модуле управления трансмиссией (PCM).



СЕРВИСНАЯ АКЦИЯ

В зависимости от даты выпуска автомобиля и по результатам осмотра дилеры должны выполнить одно из следующих действий:

  • Автомобили, выпущенные до 19 мая 2014 г. – проверьте жгут проводов высокого напряжения (ВН) и перепрограммируйте PCM.
  • Автомобили, выпущенные до 19 мая 2014 г. – проверьте жгут проводов высокого напряжения, обновите жгут проводов высокого напряжения и перепрограммируйте PCM.
  • Автомобили, выпущенные 19 мая 2014 г. или позже — очистите и нанесите электрическую смазку на клеммный шунт блокировки высокого напряжения силовой передачи (PT HVIL) и перепрограммируйте PCM.

Вышеуказанные услуги должны выполняться на всех затронутых транспортных средствах бесплатно для владельца транспортного средства.

ПРИМЕЧАНИЕ. Во избежание риска поражения электрическим током настоятельно рекомендуется, чтобы процедура обслуживания выполнялась техническим специалистом, прошедшим учебный курс по эксплуатации и диагностике гибридных и электрических транспортных средств (код курса 39S02T0).



РАСПИСАНИЕ РАССЫЛКИ УВЕДОМЛЕНИЙ ВЛАДЕЛЬЦА

Ожидается, что письма владельца будут отправлены по почте в течение недели, начиная с 25 января 2016 г. Дилеры должны отремонтировать все неисправные автомобили, которые поступят в их дилерские центры, независимо от того, получил ли клиент письмо.



ПРИЛОЖЕНИЯ

Приложение I: Административная информация
Приложение II: Нормы оплаты труда и информация для заказа запчастей
Приложение III: Техническая информация



90 005 ВОПРОСЫ И ПОМОЩЬ

По вопросам и помощи обращайтесь в Специальную службу Центр поддержки (SSSC) через веб-сайт SSSC

Контактный сайт. Доступ к контактному веб-сайту SSSC можно получить через веб-сайт Общества профессиональных технических специалистов (PTS), используя ссылку SSSC, указанную в нижней части экрана отчета OASIS VIN или указанную на вкладке SSSC.

С уважением.
Некоторые электромобили Focus 2012–2014 гг.
Обновление жгута проводов высокого напряжения и перепрограммирование модуля управления силовым агрегатом

OASIS АКТИВИРОВАН

Да, OASIS будет активирован 7 января 2016 года.0006

Да, список VIN FSA будет доступен на сайте https://web.fsavinlists.dealerconnection.com 7 января 2016 г. Имена и адреса владельцев будут доступны к 8 февраля 2016 г.

ПРИМЕЧАНИЕ.   Ваш FSA Список VIN может содержать имена владельцев и адреса, полученные из регистрационных записей автомобилей. Использование таких регистрационных данных автотранспортных средств для любых целей, кроме связанных с этой программой, является нарушением закона в ряде штатов, провинций и стран. Соответственно, вы должны ограничить использование этого списка последующими действиями, необходимыми для завершения этого сервисного действия.



СТАНДАРТНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА

  • Перед поставкой исправьте все затронутые единицы в инвентаре нового транспортного средства.
  • Используйте OASIS, чтобы определить любые затронутые автомобили в вашем инвентаре подержанных автомобилей.



ПРОДАННЫЕ АВТОМОБИЛИ

  • Владельцы затронутых автомобилей будут направлены к дилерам для ремонта.
  • Немедленно свяжитесь со всеми затронутыми вами клиентами, автомобили которых не указаны в вашем списке VIN, но идентифицированы в OASIS. Дайте клиенту копию письма-уведомления владельца (при его наличии) и назначьте дату обслуживания.
  • Исправьте другие затронутые автомобили, указанные в OASIS, которые доставляются к вашему дилеру.



АВТОМОБИЛИ С ПАРАМЕТРОМ / Б/У

Затрагиваемые автомобили и бывшие в употреблении брэнды имеют право на эту услугу.



ДОПОЛНИТЕЛЬНАЯ РАБОТА И/ИЛИ ДЕТАЛИ

Отправьте запрос на контактный веб-сайт SSSC перед ремонтом, если у вас есть что-либо из следующего:

  • Ущерб, который, по вашему мнению, был вызван условиями покрытия.
  • Состояние, требующее дополнительных работ и/или запасных частей для завершения ремонта.
  • Послепродажное оборудование или модификации автомобиля, произведенные не Ford, которые могут помешать ремонту в соответствии с условиями гарантии.

Запросы на утверждение после завершения ремонта не могут быть удовлетворены. Ford Motor Company оставляет за собой право отказать в покрытии соответствующего ущерба в случаях, когда владелец транспортного средства не выполнил ремонт своевременно. Дополнительные детали, связанные с повреждением, подлежат случайному отбору для возврата в Центр анализа гарантийных деталей Ford (WPAC).



ВОЗМЕЩЕНИЕ ВЛАДЕЛЬЦУ

  • Ford Motor Company предлагает возмещение за ремонт, оплаченный владельцем, покрываемый этой программой, если ремонт был выполнен до даты письма-уведомления владельца. Срок действия этого предложения о возмещении истекает 1 августа 2016 г.
    • Дилеры
  • также имеют предварительное разрешение на возмещение оплаченных владельцем аварийных ремонтных работ , которые были выполнены вне авторизованного сервисного дилера после даты письма-уведомления владельца. Срок действия возмещения за аварийный ремонт не ограничен. Непокрываемый ремонт или ремонт, который Ford считает чрезмерным, возмещению не подлежит.
  • Возмещение будет предоставлено только в отношении стоимости, связанной с диагностикой и ремонтом кода неисправности PCM P0A0A-01, если жгут проводов высокого напряжения был определен как причинный компонент.



АРЕНДА АВТОМОБИЛЕЙ

Дилеры получают предварительное одобрение на аренду сопоставимого автомобиля на 1 день. Следуйте рекомендациям по плану расширенного обслуживания (ESP) в отношении сумм в долларах. Арендная плата будет возмещена только за тот день, когда автомобиль находится в дилерском центре для замены детали. Для аренды более чем на 1 день требуется предварительное одобрение от SSSC через контактный веб-сайт SSSC.



ПОДГОТОВКА И ПОДАЧА ПРЕТЕНЗИЙ

  • Введите рекламации, используя Прямой ввод гарантии (DWE) или One Warranty Solution (OWS).
    • DWE: обратитесь к руководству ACESII за информацией о подготовке и подаче претензий.
    • OWS: при вводе претензий в ПО DMS выберите тип претензии 31: Действие выездного обслуживания. Номер FSA 15B23 — это дополнительный код.
  • Дополнительные работы и/или детали должны быть заявлены как сопутствующий ущерб на отдельной ремонтной линии, из которой заявлен FSA. Дополнительные работы и/или детали требуют предварительного одобрения со стороны SSSC через контактный веб-сайт SSSC.
  • Отправка возмещения в отдельной строке ремонта.
    • Код программы:  15B23                    –  Разное. Расход:  АДМИН
    • Разное Расходы:  ВОЗВРАТ             –  Разное. Расходы: 0,2 ч.
  • Несколько возвратов должны быть отправлены по одной строке ремонта, а детали счета для каждого ремонта должны быть подробно описаны в разделе комментариев претензии.
  • При подаче заявки на аренду автомобиля следуйте рекомендациям по плану расширенного обслуживания (ESP) в отношении сумм в долларах. Введите общую сумму расходов на аренду под кодом «Прочие расходы» «Аренда».
  • УСЛОВИЯ ПРОГРАММЫ. Эта программа действует до 31 декабря 2016 года. Для этой программы нет ограничений по пробегу.



ПРИЛОЖЕНИЕ II

Программа удовлетворенности клиентов 15B23
Некоторые электромобили Focus 2012-2014 гг. 0003



ТРУДОВЫЕ ПОСОБИЯ

Описание Трудовая операция Рабочее время
Автомобили, выпущенные до 19 мая 2014 г. – проверьте жгут проводов высокого напряжения и перепрограммируйте PCM 15Б23Б 0,5 часа
Автомобили, выпущенные до 19 мая 2014 г. – проверьте жгут проводов высокого напряжения, обновите жгут проводов высокого напряжения и перепрограммируйте PCM 15Б23К 1,1 часа
Автомобили, выпущенные 19 мая 2014 г. или позднее – очистите и нанесите электросмазку на клеммный шунт PT HVIL и перепрограммируйте PCM 15Б23Д 0,7 часа



ТРЕБОВАНИЯ К ДЕТАЛЯМ / ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

Номер детали Описание Количество
XG-12 Электрическая смазка 1
СМ5З-15К607-А Комплект обновления жгута проводов высокого напряжения

(автомобили, выпущенные до 19 мая 2014 г., по требованию)

 1



Номер DOR/COR для этой программы: 51017.

Заказывайте детали по обычным каналам обработки заказов.



ЦЕНА ДИЛЕРА

Актуальные цены см. в DOES II.



СОХРАНЕНИЕ И ВОЗВРАТ ДЕТАЛЕЙ

Следуйте положениям Руководства по гарантии и политикам, раздел 1 «ГАРАНТИЙНЫЕ ПРАВИЛА СОХРАНЕНИЯ И ВОЗВРАТА ДЕТАЛЕЙ».



ВОЗВРАТ ИЗБЫТОЧНЫХ ЗАПАСОВ

Избыточные запасы, возвращаемые в кредит, должны быть приобретены в Отделе обслуживания клиентов Ford в соответствии с Бюллетенем процедур 4000.



ATTA CHMENT III

НЕКОТОРЫЕ МОДЕЛИ С 2012 ПО 2014 ГОД FOCUS ELECTRICLEVEHICLES — ПРОВЕРКА ВЫСОКОВОЛЬТНОГО ЖГУТА ПРОВОДОВ И ПЕРЕПРОГРАММИРОВАНИЕ МОДУЛЯ УПРАВЛЕНИЯ ТРАНСМИССИИ



ОБЗОР

В некоторых затронутых автомобилях в комбинации приборов может появиться сообщение «Остановитесь безопасно сейчас» с индикатором красного треугольника, за которым следует потеря движущей силы. Индикаторная лампа неисправности (MIL) также может загораться с диагностическим кодом неисправности (DTC) P0A0A-01, присутствующим в модуле управления трансмиссией (PCM). В зависимости от даты сборки автомобиля и на основании результатов проверки дилеры должны обновить жгут проводов высокого напряжения (ВН), очистить и нанести электрическую смазку на клеммный шунт блокировки высокого напряжения трансмиссии (PT HVIL) и перепрограммировать PCM.

ВНИМАНИЕ: Обслуживание высоковольтной системы на этом автомобиле разрешено только квалифицированному персоналу. Требуемая квалификация зависит от региона. Всегда соблюдайте местные законы и законодательные директивы, касающиеся обслуживания электромобилей. Несоблюдение этой инструкции может привести к серьезной травме или смерти.

ПРЕДУПРЕЖДЕНИЕ. Во избежание риска поражения электрическим током всегда точно следуйте всем предупреждениям и инструкциям по обслуживанию, включая инструкции по обесточиванию системы. Высоковольтная система использует около 300 вольт постоянного тока, подаваемого по высоковольтным кабелям к ее компонентам и модулям. Высоковольтные кабели и проводка обозначены оранжевой лентой жгута или оранжевым покрытием провода. Все компоненты, находящиеся под высоким напряжением, помечены предупреждающими табличками о высоком напряжении с символом высокого напряжения. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

ПРЕДУПРЕЖДЕНИЕ. Никогда не устанавливайте заглушку сервисного отключения, если снята сервисная крышка высокого напряжения. Всегда устанавливайте крышку перед подсоединением штепсельной вилки сервисного отключения. Крышка предотвращает непреднамеренный контакт с высоким напряжением, присутствующим в нескольких точках под крышкой. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

ПРЕДУПРЕЖДЕНИЕ: Отсоедините 12-вольтовую батарею перед обслуживанием преобразователя постоянного тока в переменный (DC-AC) или розетки переменного тока (AC), чтобы предотвратить риск поражения электрическим током. Несоблюдение этой инструкции может привести к серьезной травме.



ПРОЦЕДУРА ОБСЛУЖИВАНИЯ

Автомобили, выпущенные до 19 мая 2014 г. – перейдите на страницу 2.

Автомобили, выпущенные 19 мая 2014 г. или позже – перейдите на страницу 9.



Автомобили, построенные до 19 мая 2014

Осмотр жгута проводов высокого напряжения

  1. Снимите два стопорных штифта кожуха двигателя, затем снимите кожух двигателя.
  2. Осмотрите жгут проводов высокого напряжения. См. рисунок 1а.

РИСУНОК 1a



  1. Провода ВН завернуты в спираль? См. рисунки 1b и 1c.
    • Да – обновление жгута проводов ВН не требуется. Перейдите к разделу «Перепрограммирование модуля» на стр. 11.
    • Нет — перейдите к обновлению жгута проводов высокого напряжения на стр. 3.

РИСУНОК 1b              РИСУНОК 1c



Обновление жгута проводов высокого напряжения

  1. Отсоедините сервисный разъединитель высоковольтной батареи. Пожалуйста, следуйте процедурам Руководства по ремонту (WSM) в Разделе 414-03A.
  2. Отсоедините разъем модуля управления коробкой передач (TCM). См. рис. 2.

РИСУНОК 2



ПРИМЕЧАНИЕ. Не используйте лезвие бритвы, универсальный нож или подобный инструмент для разрезания гофры и ленты. Жгут проводов высокого напряжения можно легко повредить, если при выполнении этой процедуры не использовать ножницы с круглыми/тупыми концами. См. рис. 3.

РИСУНОК 3



  1. Используя пару ножниц с круглыми/тупыми концами, отрежьте единственный виток между проводами до черной ленты на кронштейне приборной панели и выбросьте отрезанный виток. Отогните сверток, когда будете резать, для лучшей видимости. См. рисунки 4a, 4b и 4c.

Рисунок 4a Рисунок 4B

Рисунок 4C

  1. Установите рукавов истирания по индивидуально по каждому проводе HV. См. рисунки 5 и 6.

РИСУНОК 5



  1. Установите прилагаемые хомуты на жгут проводов высокого напряжения в показанной последовательности. Хомут «5» крепит немодифицированный высоковольтный провод к ближайшему модифицированному высоковольтному проводу. Установите стяжные ремни так, чтобы ремни были обращены друг к другу. Отрежьте лишнюю длину завязок. См. рис. 6.

ПРИМЕЧАНИЕ: Немодифицированный высоковольтный провод должен быть прикреплен только к одному из модифицированных высоковольтных проводов.

РИСУНОК 6



  1. Снимите четыре клеммные пружины разъема TCM с помощью инструмента для снятия клемм, кирки или изогнутой скрепки. Каждая клемма TCM содержит две пружины. См. рис. 7.

ВНИМАНИЕ: Не царапайте и не повреждайте поверхность разъема или пружинные канавки.

РИСУНОК 7



  1. Установите четыре новые клеммные пружины разъема TCM, используя инструмент для снятия клемм, отмычку или изогнутую скрепку. Установите пружины в правильное положение и вставьте в канавки. См. рис. 8.

РИСУНОК 8



  1. Переверните разъем TCM вверх дном и найдите отверстие для доступа к зажимному язычку клеммы высоковольтной блокировки силового агрегата (PT HVIL). С помощью отмычки под углом нажмите на язычок, одновременно вытягивая шунт из разъема, и выбросьте шунт. См. рис. 9.

РИСУНОК 9



ВНИМАНИЕ. Используйте латексные перчатки для этой части ремонта. Будьте осторожны, чтобы не коснуться золотой поверхности нового шунта.

ВНИМАНИЕ: Не сжимайте новый шунт при установке в разъем TCM.

  1. Установите новый клеммный шунт PT HVIL, медленно задвинув его в прорезь, пока не услышите слышимый щелчок и шунт не зафиксируется на месте. См. рис. 10.

РИСУНОК 10



  1. С помощью безворсовой ткани слегка протрите все поверхности шунта после установки. Нанесите смазку Motorcraft Electrical Grease XG-12 на новый клеммный шунт PT HVIL. См. рис. 11.

ПРИМЕЧАНИЕ: Наносите смазку только на клеммный шунт PT HVIL.

РИСУНОК 11



  1. Подсоедините и отсоедините разъем TCM. См. рис. 2.
  2. Убедитесь, что все компоненты остаются в правильном положении. См. рис. 8 и 10.
  3. Подсоедините разъем TCM. См. рис. 2.
  4. Установите кожух двигателя и два стопорных штифта кожуха двигателя.
  5. Подсоедините сервисный разъединитель аккумуляторной батареи гибридного автомобиля. Пожалуйста, следуйте процедурам WSM в Разделе 414-03A.
  6. Перейдите к разделу «Перепрограммирование модуля» на стр. 11.



Автомобили, выпущенные 19 мая 2014 г. или позже

Очистите и нанесите электрическую смазку на клеммный шунт PT HVIL

  1. Отсоедините высоковольтную аккумуляторную батарею отключение услуги. Пожалуйста, следуйте процедурам Руководства по ремонту (WSM) в Разделе 414-03A.
  2. Снимите два стопорных штифта кожуха двигателя, затем снимите кожух двигателя.
  3. Отсоедините разъем модуля управления коробкой передач (TCM). См. рис. 12.

РИСУНОК 12



  1. Используя безворсовую ткань, слегка протрите все поверхности клеммного шунта высоковольтной блокировки силового агрегата (PT HVIL). Нанесите смазку Motorcraft Electrical Grease XG-12 на клеммный шунт (PT HVIL). См. рис. 13.

ПРИМЕЧАНИЕ: Наносите смазку только на клеммный шунт PT HVIL.

РИСУНОК 13



  1. Подсоедините разъем TCM. См. рис. 12.
  2. Установите кожух двигателя и два стопорных штифта кожуха двигателя.
  3. Подсоедините сервисный разъединитель аккумуляторной батареи гибридного автомобиля. Пожалуйста, следуйте процедурам WSM в Разделе 414-03A.
  4. Перейдите к разделу «Перепрограммирование модуля» на стр. 11.



Перепрограммирование модулей — все автомобили

ПРИМЕЧАНИЕ. Перепрограммируйте соответствующие модули автомобиля перед выполнением диагностики и сотрите все диагностические коды неисправностей (DTC) после программирования. Для кодов DTC, сгенерированных после перепрограммирования, следуйте обычным процедурам диагностического обслуживания.

  1. Подключите зарядное устройство к аккумулятору 12 В.
  2. Перепрограммируйте модуль управления силовым агрегатом (PCM) с помощью интегрированной диагностической системы (IDS) версии 93.03 или выше.

ПРИМЕЧАНИЕ: При перепрограммировании PCM требуется скоординированная перепрошивка. Когда запускается перепрограммирование PCM, IDS проверяет наличие обновлений программного обеспечения на определенных бортовых модулях (модуль антиблокировочной тормозной системы (ABS), модуль управления коробкой передач (TCM) и т. д.). IDS автоматически установит обновления в эти модули, если они не самого последнего уровня. Прерывание согласованной перепрошивки может привести к нежелательной работе автомобиля.

ПРИМЕЧАНИЕ. Файлы калибровки можно также получить на сайте www.motorcraftservice.com.

ПРИМЕЧАНИЕ. Следуйте инструкциям IDS на экране, чтобы завершить процедуру перепрограммирования.

  1. Отсоедините зарядное устройство от аккумулятора 12 В после завершения перепрограммирования.



Важная информация по программированию модуля

ПРИМЕЧАНИЕ: При программировании или перепрограммировании модуля используйте следующие основные проверки, чтобы гарантировать, что программирование завершается без ошибок.

  • Перед выполнением действий по программированию убедитесь, что батарея 12 В полностью заряжена, и подключите IDS/сканер к источнику питания.
  • Осмотрите модуль связи автомобиля (VCM) и кабели на наличие повреждений. Убедитесь, что соединения сканирующего прибора не прерываются во время программирования.
  • Настоятельно рекомендуется проводное подключение.
  • Выключите все ненужные аксессуары (радио, подогрев/охлаждение сидений, фары, внутреннее освещение, систему HVAC и т. д.) и закройте двери.
  • Отключите/отключите все дополнительные аксессуары (дистанционный запуск, сигнализация, преобразователь мощности, CB-радио и т. д.).
  • Внимательно следуйте всем инструкциям на экране сканера.
  • Отключить спящий режим IDS/инструмента сканирования, экранную заставку, режимы гибернации.
  • Создать все сеансы Key On Engine Off (KOEO). Запуск автомобиля до создания сеанса вызовет ошибки в процессе программирования вдоха.



Восстановление модуля, когда в результате программирования был получен пустой модуль:
НИКОГДА НЕ УДАЛЯЙТЕ ИСХОДНЫЙ СЕАНС!

а. Получите исходную IDS, которая использовалась при возникновении ошибки программирования во время перепрограммирования модуля (MR) или установки программируемого модуля (PMI).

б. Отсоедините VCM от разъема канала передачи данных (DLC) и IDS.

в. Повторно подключите VCM к IDS, а затем подключитесь к DLC. После повторного подключения значок VCM должен появиться в углу экрана IDS. Если это не так, устраните неполадки с подключением IDS к VCM.

д. Найдите ИСХОДНЫЙ сеанс автомобиля, когда программирование не удалось. Это должен быть последний сеанс, используемый в большинстве случаев. Если нет, используйте сеанс, созданный на дату сбоя программирования.

ПРИМЕЧАНИЕ. Если исходный сеанс не указан в списке предыдущих сеансов, щелкните значок «Корзина» в правом нижнем углу экрана предыдущего сеанса. Это загружает любые удаленные сеансы и позволяет просматривать их. Дважды щелкните сеанс, чтобы восстановить его.

эл. После загрузки сеанса сбойный процесс должен возобновиться автоматически.

ф. Если программирование не возобновляется автоматически, перейдите в меню «Программирование модулей» и выберите ранее использовавшийся процесс, PMI или MR.

г. Следуйте всем подсказкам/инструкциям на экране.

ч. На последнем экране IDS могут быть перечислены дополнительные шаги, необходимые для завершения процесса программирования.
Убедитесь, что все применимые шаги, перечисленные на экране, выполнены по порядку.



Январь 2016 г.



Программа удовлетворенности клиентов 15B23
Programa de satisfacción del cliente 15B23



Mr. John Sample
123 Main Street
Anywhere, USA 12345



Идентификационный номер вашего автомобиля (VIN):  12 345678

4567

В Ford Motor Company мы стремимся не только создание высококачественных и надежных продуктов, но и создание сообщества счастливых и довольных клиентов. Чтобы продемонстрировать это обязательство, мы предлагаем бесплатную Программу удовлетворенности клиентов для вашего автомобиля с VIN, показанным выше.

Почему вы получили это уведомление?

«Безопасная остановка сейчас»

 На вашем автомобиле неисправность жгута проводов высокого напряжения может привести к появлению на комбинации приборов сообщения «Безопасная остановка сейчас» с красным треугольным индикатором, а также может загореться индикаторная лампа неисправности (MIL). Ваш автомобиль продолжит нормально работать на скорости выше 3 миль в час; тем не менее, вы можете начать терять движущую силу при остановке автомобиля. Если это условие возникнет до вашего визита к дилеру, вы можете перезапустить свой автомобиль, переведя его в режим парковки, выключив автомобиль и подождав две минуты.
Что предпримут Ford и ваш дилер? В интересах удовлетворения клиентов Ford Motor Company уполномочил вашего дилера проверить и обновить жгут проводов высокого напряжения по мере необходимости и бесплатно обновить калибровку модуля управления трансмиссией (PCM) (запасные части и работа) в соответствии с условиями этой программы. .

Эта программа удовлетворенности клиентов будет действовать до 31 декабря 2016 г. независимо от пробега. Покрытие автоматически передается последующим владельцам.

Сколько времени это займет? Время, необходимое для ремонта, меньше половины дня. Однако из-за
, ваш автомобиль может понадобиться вашему дилеру на более длительный период времени. Кроме того, вашему автомобилю может потребоваться проверка, чтобы определить, нужно ли заказывать запчасти.
Что делать? Пожалуйста, позвоните своему дилеру без промедления и запросите дату обслуживания для программы удовлетворенности клиентов 15B23. Сообщите дилеру VIN вашего автомобиля. VIN напечатан рядом с вашим именем в начале этого письма.

Если у вас еще нет дилера по обслуживанию, вы можете зайти на сайт www.Fordowner.com, чтобы найти адреса дилеров, карты и инструкции по вождению. Ford Motor Company хочет, чтобы вы выполнили это сервисное обслуживание на вашем автомобиле. Владелец транспортного средства несет ответственность за организацию выполнения работ.

Вы ранее платили за этот ремонт? Если вы ранее оплатили ремонт, устраняющий проблему, описанную в этом письме, вам все равно необходимо выполнить это сервисное действие, чтобы убедиться, что используются правильные детали и процедуры.

Если ранее оплаченный ремонт был выполнен до даты настоящего письма, вы можете иметь право на возврат средств. Возмещение будет предоставлено только за обслуживание, связанное с диагностическим кодом неисправности (DTC) P0A0A-01 модуля управления силовым агрегатом (PCM), когда было установлено, что причиной беспокойства является жгут проводов высокого напряжения. Чтобы подтвердить право на получение и ускорить возмещение , отдайте оплаченный оригинал квитанции своему дилеру до 1 августа 2016 г.

Что делать, если у вас больше нет этого автомобиля? Если вы больше не являетесь владельцем этого автомобиля и у вас есть адрес нынешнего владельца, перешлите это письмо новому владельцу.

Вы получили это уведомление, потому что наши записи, основанные в основном на данных о государственной регистрации и праве собственности, указывают на то, что вы являетесь текущим владельцем.

Можем ли мы вам помочь? Если у вас возникли трудности с быстрым и бесплатным ремонтом автомобиля, обратитесь за помощью к менеджеру по обслуживанию вашего дилерского центра.

РОЗНИЧНЫЕ ВЛАДЕЛЬЦЫ : Если у вас остались вопросы, обратитесь в Центр по работе с клиентами Ford Motor Company по телефону 1-866-436-7332, и один из наших представителей будет рад вам помочь. Для слабослышащих звоните по телефону 1800-232-5952 (TDD). Представители доступны с понедельника по пятницу: с 8:00 до 20:00 (восточное время).

Если вы хотите связаться с нами через Интернет, наш адрес: www.Fordowner.com.

Si necesita ayuda o tiene alguna pregunta, Por Favor llame al Centro de Relación con Clientes al 1-866-436-7332 y presione 2 para Español.

ВЛАДЕЛЬЦЫ АВТОПАРКА :  Если у вас остались вопросы, обратитесь в Информационный центр для клиентов автопарка по телефону 1-800-34-FLEET, вариант №3, и один из наших представителей будет рад вам помочь. Представители доступны с понедельника по пятницу: с 8:00 до 20:00 (восточное время).

Вы также можете связаться с нами через Интернет на сайте www.fleet.ford.com.



Спасибо за внимание к этому важному вопросу.

Отдел обслуживания клиентов Ford



R15B23
R15B233
R15B23C1





Программное обеспечение, необходимое для программирования электронных модулей до последнего уровня калибровки, выполнить инициализацию модуля (PATS) и установить программируемые параметры на автомобилях Ford, Lincoln и Mercury.

Ford Module Programming (FMP) — это программное приложение, которое позволяет подписчикам программировать электронные модули автомобилей Ford, Lincoln и Mercury. Может использоваться для:

  • Перепрограммирование модулей контроля выбросов (OBDII) на некоторых автомобилях, выпущенных в 1995 году, и на всех автомобилях, выпущенных с 1996 года по настоящее время
  • Перепрограммирование или перенастройка модулей, не связанных с выбросами, на многих автомобилях (UBP и MS-CAN не поддерживаются)

Кроме того, с помощью этого приложения можно выполнять функции инициализации модуля (PATS), такие как стирание/перепрограммирование кода клавиш и сброс параметров PCM.

Устройство J2534, использующее программирование модулей Ford (FMP), может перепрограммировать и настроить большинство модулей.

Последняя информация о калибровке

Данные сборки модуля (заводские)
Используйте VIN для получения заводских данных

www.motorcraftservice.com



12 Форд Фокус???

в эвакуации, специальные операции 30 мая 2012 г. Комментарии к записи Где отключается высоковольтная линия на Ford Focus 2012 года ???

Если вы заметили в заголовке вопроса — Где находится высоковольтная служба отключения — это несколько отключений, чем вы понимаете, что у Ford Focus Electric 2012 года их больше одного! Electric Focus имеет верхнюю батарею и разъединитель для обслуживания нижней батареи, поэтому он также имеет две высоковольтные батареи. Оба удаляются одинаково. Тем не менее, чтобы получить доступ к нижнему разъему высокого напряжения аккумуляторной батареи, руководство по аварийному реагированию Ford Focus Electric 2012 года советует вам поднять заднюю часть автомобиля с помощью подходящего домкрата. Еще не чешете голову? Я! Не слишком уверен, как мы собираемся получить доступ к нижнему отсоединению. Обязательно просмотрите ERG и фотографии в нижней части этого поста, на которых показаны оба разрыва связи. Оставайтесь там в безопасности!

# КОМПОНЕНТ ОПИСАНИЕ/РАСПОЛОЖЕНИЕ ФУНКЦИЯ
1 Отключение высоковольтной службы Верхний разъединитель находится за спинкой заднего сиденья. Нижнее разъединение находится под верхним пакетом рядом с правым задним колесом
. Оранжевого цвета с квадратным корпусом. Использует двухэтапный язычок выпуска.		 Обеспечивает средства для отключения высоковольтных аккумуляторов для безопасного обслуживания автомобиля.
2 Высоковольтная батарея Расположен за спинкой заднего сиденья и под автомобилем. Литий-ионный с жидкостным охлаждением/нагревом. Обеспечивает аккумулирование высокого напряжения для электродвигателя автомобиля.
3 Высоковольтная проводка Проходит по днищу автомобиля от высоковольтной батареи до подкапотного отсека.

Вся высоковольтная проводка имеет изоляцию
оранжевого цвета.

 Обеспечивает физическое соединение между высоковольтной батареей и высоковольтным оборудованием автомобиля.
4 12-вольтовая батарея Расположен под капотом со стороны водителя.

Типовой автомобильный 6-элементный свинцово-кислотный аккумулятор.

 Обеспечивает питание 12 В для автомобильных аксессуаров.
5 Одноступенчатая автоматическая коробка передач (коробка передач) Конструкция с поперечной установкой аналогична автомобилям Focus без электромобилей.

Крепится к тяговому двигателю

 Обеспечивает вращение колес для движения автомобиля.
6 Преобразователь постоянного тока в постоянный Расположен под капотом со стороны пассажира, рядом с бачком омывателя.

Имеет оранжевые высоковольтные провода
и шланги системы охлаждения моторной электроники
.

 Обеспечивает 12 вольт для зарядки 12-вольтовой батареи и питания автомобильных аксессуаров.
7 Электродвигатель Трехфазный двигатель переменного тока с постоянными магнитами с жидкостным охлаждением.

Крепится к коробке передач, расположен в центре моторного отсека.

 Превращает энергию высоковольтной тяговой батареи в движение, которое передается на трансмиссию для движения автомобиля.
8 Модуль управления коробкой передач
(TCM)		 Модуль, расположенный сверху электродвигателя.

Модуль датчика Холла.

 TCM управляет двигателем/инверторами
для создания требуемого
крутящего момента на
колесах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
