Содержание

типичные поломки кондиционера, и что с ними делать

Как это работает?

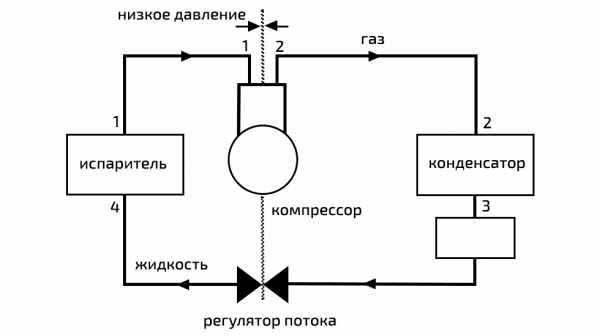

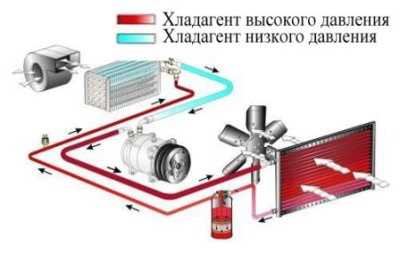

Схема работы любого кондиционера очень проста, посмотрите на картинку:

Cхема может немного различаться в зависимости от того, применяется ли терморегулирующий вентиль (ТРВ) или же просто дросселирующая вставка, но отличия минимальны.

Компрессор с электромагнитной муфтой на большинстве автомобилей приводится от двигателя ремнем. На гибридах и электромобилях он может иметь привод от электродвигателя. Конструкция этого узла может быть достаточно разнообразной. Задача компрессора – сжимать газ, при этом он разогревается.

КОНДЕНСАТОР

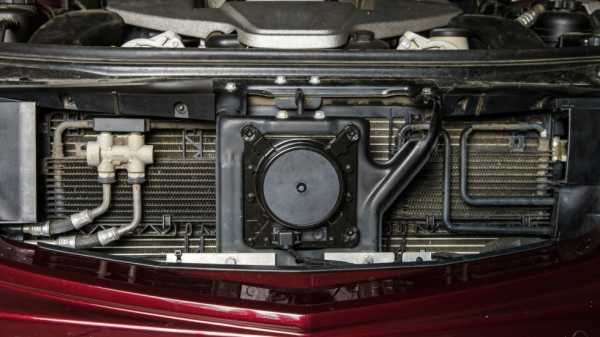

– это наш «радиатор кондиционера», который расположен перед основным радиатором двигателя. Это просто большой радиатор, но работающий под большим давлением. Разогретый и сжатый газ поступает в конденсатор, охлаждается и выходит уже в виде жидкости.

Ещё в схеме встречается фильтр-осушитель, в нем находится некоторое количество влагопоглощающего состава – например, цеолит ХН-9. Эта деталь является расходным материалом, ее требуется менять по регламенту раз в 5-6 лет. В фильтре задерживается влага, которая способствует коррозии, а заодно и механические загрязнения.

ИСПАРИТЕЛЬ

– это небольшой радиатор, в котором фреон испаряется и отбирает тепло у воздуха. Располагается он непосредственно в корпусе системы климат-контроля автомобиля.

В системах с терморегулирующим клапаном (ТРВ) последний часто выполнен отдельным элементом, но может быть конструктивно неотделим от испарителя. В корпусе ТРВ жидкий фреон проходит через миниатюрное отверстие. Проходное сечение и давление в контуре регулируются иглой. В действие она приводится от небольшого термостата, в котором в качестве рабочего тела обычно используется газ R12, хотя привод может быть и электрическим, и механическим. Клапан регулирует поток жидкости и, следовательно, хладопроизводительность системы.

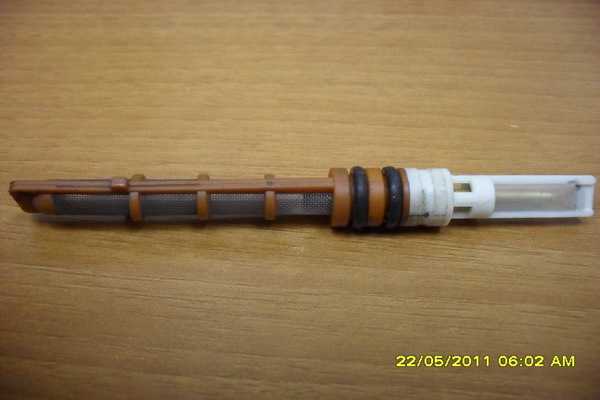

Можно поступить проще – поставить дросселирующую вставку. Это просто клапан с отверстием постоянного диаметра. Но тогда для нормальной работы системы придется циклически включать и выключать компрессор и использовать аккумулятор жидкости после испарителя. Но КПД такой системы будет немного выше, примерно на 10%. И потому именно ее используют в бытовой технике и в гибридах. В автомобилях она тоже встречается все чаще.

АККУМУЛЯТОР ХЛАДАГЕНТА

– это узел, который доиспаряет хладагент и препятствует попаданию в компрессор фреона в жидкой фазе. А датчик в нем регулирует хладопроизводительность системы. В него также встроены осушитель и фильтр, так что в системе с аккумулятором отдельный фильтр-осушитель обычно не используется.

Остальные компоненты системы – это трубки. Их количество обычно колеблется между шестью и дюжиной. Также в систему входят один-два датчика для определения давления у систем с ТРВ и как минимум два для систем с аккумулятором и дросселирующей вставкой.

Управляющая электроника обязательно нужна в системах с дросселирующей вставкой для эффективной работы, но фактически применяется даже на системах с ТРВ для предохранительных функций и более удобного управления системой.

Поломка первая: утечка

В большинстве случаев поломка кондиционера ассоциируется с утечкой фреона. На практике потеря рабочей жидкости – действительно самая частая неисправность системы. Причин может быть много: механические повреждения трубок, конденсатора, корпуса фильтра-осушителя или просто нарушение соединений. Даже совершенно исправная система не рассчитана на эксплуатацию без дозаправки газом более 5-7 лет. При таком количестве быстроразъемных соединений это попросту неизбежное зло.

Запаять все трубки наглухо мешают особенности конструкций автомобилей. Так, на многих моделях снятие пакета радиаторов – обязательная процедура при регламентных работах по замене ремня или цепей ГРМ, доступе к турбинам, помпам и другому навесному оборудованию спереди.

Механические повреждения от вибраций, ударов камней или попросту перетираний тоже встречаются регулярно. Объясняется это легко: большая часть системы расположена открыто в моторном отсеке и ничем не защищена от пыли и грязи, рядом работает вибрирующий мотор, машина ездит по ямам, испытывая знакопеременные ускорения. Да еще и камни летят в радиаторы с хорошей скоростью. Неудивительно, что «чистая» утечка встречается не так уж редко, и это действительно одна из основных причин отказа системы.

Диагностируются утечки достаточно хорошо. Если проблема не выявлена при визуальном осмотре, то вакуум-тест покажет наличие течи, и зачастую место утечки можно будет определить на слух. Если же нет, то заправка системы хладагентом с краской или УФ-компонентом поможет выявить проблему.

К сожалению, иногда встречаются случаи действительно медленной утечки, возникающей только при рабочей разнице температур и длящейся неделями. С такой течью уже ездить не будешь, заправлять придется слишком часто, и найти простыми способами ее может быть очень сложно. В этом случае в ход идут варианты, как при диагностике «наобум». Мастера начинают менять компоненты последовательно. Чаще всего виновниками утечек являются или конструктивно слабые места системы, что не редкость у автомобиля, либо просто утечки трубок в передней части или с конденсатора, как наиболее крупной и уязвимой детали.

Перегрев и аварийный сброс

В системе есть множество предохранительных систем. Например, датчики давления отключат компрессор при превышении рабочей температуры, а если давление все равно растет, аварийный клапан сброса в компрессоре или фильтре выбросит фреон при аварийном превышении. И это правильно: соединения всех трубопроводов рассчитаны на работу до определенного давления и дальше просто начинают пропускать газ наружу.

Статьи / История

Ой, мороз, мороз: история автомобильного кондиционера

Да будет холод! В прошлой части мы закончили на том, что к пятидесятым-шестидесятым годам прошлого века окончательно сформировалась единая система вентиляции и обогрева салона. Для улучшения вентиляции в жаркие дни…

65659911.08.2017

Причина повышения давления в контуре до аварийного обычно проста: это перегрев. Реже давление набирается компрессором до аварийного предела. Виноваты в этом могут быть как остановки вентилятора радиаторов, так и повышенная теплопередача от вентилятора системы охлаждения, неправильно выбранный газ или его объем, поломка ТРВ или дросселирующей вставки или забитый осушитель или аккумулятор. Ну и наконец, возможен перегрев самого компрессора.

Таким образом, отсутствие газа в системе может говорить не только о механическом повреждении контура, но и о проблемах в его работе, в результате которых произошел перегрев и аварийный сброс давления. И потому при каждой заправке кондиционера обязательно контролируйте чистоту всего пакета радиаторов, работоспособность всех вентиляторов во всех режимах, особенно на максимальной производительности, а также работу датчиков давления системы.

Неисправность компрессора

Даже при наличии газа в системе кондиционер может не охлаждать воздух и не развивать нужного давления. Причин не так уж много. Наиболее частая проблема – это разрушение самого компрессора.

На большинстве машин он поршневой аксиальный, но встречаются и рядные, и роторно-поршневые конструкции. В любом случае, в механической его части встречаются такие проблемы как задиры, прихваты, разрушения шатунов и других механических узлов. Бывает, что заклинивают или текут клапаны, штуцеры и даже соединения корпуса.

ЕСЛИ КОМПРЕССОР РАЗРУШЕН, ОН ПОСТАВЛЯЕТ В СИСТЕМУ МНОГО МУСОРА, ЧАСТО ЭТО ПОВРЕЖДАЕТ ЕЩЕ ОДИН УЗЕЛ.

К счастью, самой распространенной проблемой всех компрессоров является банальный отказ электромагнитной муфты, в которой порой подгорает и изнашивается простенькое «сцепление», а электромагнит сгорает. Также муфта часто выходит из строя по вине подшипника.

Бутылка со льдом как средство от перегрева? Наверное, когда-то кондиционер в автомобиле станет совершеннейшей нормой, вне зависимости от стоимости и комплектации. Однако по-прежнему миллионы машин, «бегающих» по нашим…

671176525.07.2016

Наиболее простые внешние конструкции легко меняются на месте, даже без снятия компрессора с машины. Более сложные конструкции со встроенной герметичной муфтой надежнее, но для замены неисправных элементов потребуют серьезной переборки самого компрессора.

Замена опорного подшипника муфты также зачастую потребует применения пресса, и ее не получится выполнить, не снимая сам компрессор с машины. Впрочем, иногда достаточно подрегулировать зазор или удалить грязь из муфты, и узел восстанавливает работоспособность.

К поломкам чаще всего приводит или длительный перегрев и перегрузка системы при отключенных предохранительных датчиках, или недостаток или неправильно выбранный тип смазки и попадание продуктов разрушения фильтра-осушителя в поршневую группу компрессора.

Неисправности терморегулирующего вентиля и дросселирующей вставки

Об этих деталях слишком часто забывают, но, тем не менее, это одни из самых тонких узлов всей конструкции. Их задача – создать перепад давления в системе и спровоцировать испарение хладагента.

Основная проблема в том, что это очень тонкие устройства. Отверстия очень маленькие, а у ТРВ его пропускная способность еще и регулируется иглой. Мусор забивает эти отверстия и нарушает работу системы. При вакуумировании перед заправкой система может очиститься, но вероятность этого невелика. Повышенное сопротивление ТРВ и дросселирующей вставки приводит либо к полной неработоспособности системы, либо к очень низкой ее производительности. Часто компрессор просто не может прокачать фреон, и происходит скачок давления с последующей его утечкой.

Системы с ТРВ устроены несколько проще, поскольку работают в постоянном режиме и с полным испарением хладагента перед испарителем, а системы с аккумулятором и дросселирующей вставкой имеют более простую механическую часть. Но при этом требуют контроля работы компрессора с помощью электроники, благодаря чему их испаритель «затопленного типа» примерно на 10% более эффективен, чем обычный. Но есть и еще один нюанс. Аккумулятор должен препятствовать попаданию хладагента в жидкой фазе снова в насос, иначе он выйдет из строя в результате гидроудара. И при непрогретом моторе или при включении зимой появляется шанс загубить компрессор еще и таким способом.

ПРИВОДИТЬ К НЕРАБОТОСПОСОБНОСТИ СИСТЕМЫ МОГУТ И СБОИ В РАБОТЕ ЭЛЕКТРОННОЙ СИСТЕМЫ РЕГУЛИРОВАНИЯ.

Неисправности системы управления

Собственно, электроника и электрика машины не так уж редко являются причиной неработоспособности системы. Список возможных неисправностей довольно большой, но все сводится к нескольким критичным: неисправность системы подачи питания на муфту кондиционера, неисправность системы регулирования работы электровентиляторов радиаторов и, наконец, некорректная работа системы датчиков-предохранителей.

Как определить самостоятельно, что не работает

Если при включении вы не слышите характерного звука и нет изменения оборотов двигателя, то проверьте наличие фреона. Можно «неправильным» способом, просто нажав на клапан заправочной горловины, хотя этот метод не даёт возможность оценить количество фреона. Зато он работает и при отключенном компрессоре. Если «пшик» есть, то вы потратили немного фреона, но убедились, что контур под давлением. Количество фреона можно оценить либо по рабочему давлению, либо при работающем компрессоре через «глазок». Если давления нет совсем, то вам придётся ехать к мастеру, проверять трубки и радиатор.

Второй на очереди стоит электрика. Проверьте провода на датчики давления, они расположены на радиаторе кондиционера, а в случае системы с аккумулятором – еще и на нем. Они должны быть целы. Проверьте предохранители муфты кондиционера и системы климат-контроля и вентиляторов радиатора. Визуально попробуйте оценить работоспособность муфты, если есть возможность. Проверьте наличие ремня на шкиве кондиционера.

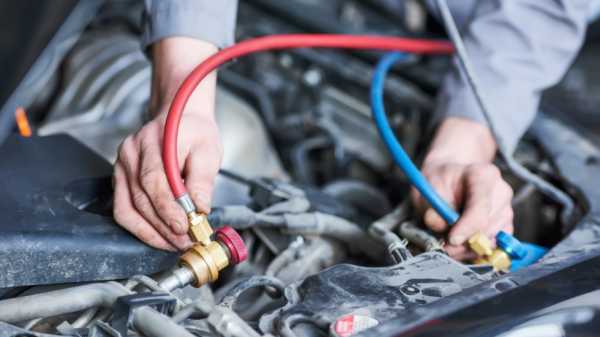

Если компрессор включается, но холода нет, то полезно определить количество фреона. Обычно на трубках есть глазок для визуальной оценки состояния контура. Если при включении сначала проходят пузырьки, а потом их почти не остается, значит, компрессор качает, и фреона достаточно. Проблема кроется либо в клапане ТРВ, либо в работе конденсатора и вентиляторов. Если пузырьки идут постоянно, то есть беда с количеством фреона, нужно просто дозаправить систему. Если в глазке просто белая взвесь, то фреона почти нет, нужно срочно выключить систему и дозаправить ее.

Можно для гарантии потрогать трубки рукой. Магистраль низкого давления к компрессору должна быть холодной. Если она ледяная, а в салоне жарко, то что-то не так с системой смешения потоков воздуха, или испаритель просто забит грязью снаружи. Трубка высокого давления на радиатор кондиционера должна быть горячей. Это означает, что компрессор работает, хотя бы частично.

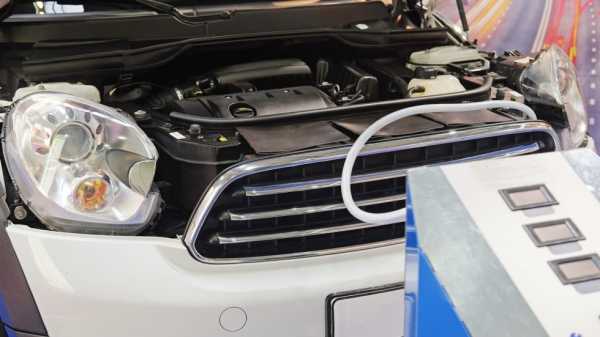

Собственно, дальше без манометра и специальной заправочной станции сделать что-то не получится. Если компрессор слабо качает, фреона немного, но есть, или если система регулирования работает некорректно, то придется диагностировать систему у специалиста. И помните: не бывает неремонтируемых узлов, трубки сваривают даже алюминиевые, радиаторы чинят и меняют, компрессоры стоят не миллионы.

Источник

4kolesa.mirtesen.ru

4 самые распространенные неисправности кондиционера

Если вы попали на данную страницу, значит, вы столкнулись с проблемой неисправности кондиционера. Сегодня я расскажу про самые распространенные поломки бытовых сплит-систем. Но прежде чем мы начнем их рассматривать вы должны понимать, что бывают сложные системы и особые случаи, где нужно разбираться на месте.

Некоторые признаки поломок могут иметь неоднозначные решения. Чтобы охватить весь объём неполадок, конечно же, будет мало одной странички. Но все же ОСНОВНЫЕ неисправности я постараюсь изложить таким образом, чтобы вы научились мыслить в нужном направлении и искать пути решения проблемы.

Думаю, будет правильно начать статью с перечисления признаков неисправностей. Ведь когда вы впервые сталкиваетесь с такой проблемой, вы видите только внешние её проявления. Я бы даже уточнил, что для пользователя основным индикатором является в первую очередь «поведение» внутреннего блока

. Поэтому в статье ограничимся изучением неполадок, ориентируясь на поведение внутреннего блока.

После того как разберемся с внешними признаками, перечислим причины их появления и способы их устранения. Поскольку сейчас наша основная задача это выявить неисправность и приступить к поиску её причины. А устранение каждой отдельной причины это тема для отдельной статьи.


Основные признаки неисправного кондиционера:

Прежде чем начать разбирать неисправности, сразу поставим условия, что КОНДИЦИОНЕР ДОЛЖЕН БЫТЬ ЧИСТЫМ! Чтобы не путать понятия «неисправный кондиционер» и «кондиционер, требующий технического обслуживания». Поскольку причиной всех поломок может быть загрязнённость кондиционера.

Пожалуй, все ОСНОВНЫЕ неисправности можно разделить на 4 группы, которые уже косвенно указывают на причины. Обозначим их так:

  1. Самым распространенным случаем является такое поведение внутреннего блока, когда «внутренний блок работает, но не холодит». Этот признак обычно подразумевает, что жалюзи блока открываются, вентилятор крутится, но никаких изменений температуры в комнате не происходит. При этом вы должны быть уверены, что кондиционер настроен правильно и соблюдаются условия эксплуатации (например, температура на улице).
  2. Вторым так же распространенным случаем является ситуация когда течет вода из внутреннего блока.
  3. Следующий случай обозначим так — кондиционер вообще не подает никаких признаков жизни (не реагирует на пульт).
  4. Четвертый случай звучит примерно так – кондиционер некоторое время работает, а затем неожиданно выключается. Так же сюда отнесем и все остальные неполадки (не работающие вентиляторы, компрессор и прочее).

А теперь начинаем разбирать по порядку все четыре пункта, но не забываем, что причина может быть неоднозначная:


Кондиционер работает, но не охлаждает – так часто называют самый распространенный признак

Первым делом необходимо убедитесь, что кондиционер настроен правильно и соблюдены все условия эксплуатации!!! Чтобы на этом этапе понять, куда двигаться дальше, необходимо выяснить работает ли компрессор.

При работе он должен немного «гудеть» и вибрировать:

  • если компрессор работает, то причина, скорее всего в нехватке хладагента (фреона). Чтобы в этом убедиться, необходимо проверить давление (подключить манометры). В большинстве случаев утечка происходит в соединениях медных трубок у внутреннего и внешнего блоках. Всего 4 таких соединения, которые нужно проверить и при необходимости устранить утечку (некачественная вальцовка или как на фото треснутая гайка). Часто в «больном месте» остается масло, на которое налипает пыль. Признаки нехватки фреона читайте в отдельной статье.
  • если компрессор не запускается, то без специальной подготовки устранить проблему не получится. Поскольку причин может быть много. Основные из них:
    • не работает пусковой конденсатор компрессора;

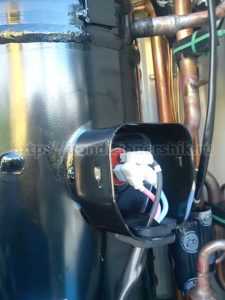

    • отгорели контакты питания компрессора;
    • неисправны температурные датчики;
    • сам компрессор вышел из строя;
    • поломка в плате управления.

Течет вода из кондиционера – не менее распространенная ситуация

Причина этому явлению часто кроется в забивке дренажного лотка или дренажного шланга. Необходимо разобрать внутренний блок и тщательно прочистить дренажную систему. Для этого можете почитать подробную инструкцию «как почистить кондиционер».

Мне попадались кондиционеры с дефектами системы сбора конденсата. Вода периодически течет из блока по причине несовершенства конструкции. Не буду «палить» модели. В этом случае найти причину сложно. Приходится разбирать внутренний блок и в процессе его работы, изучать, как стекает конденсат. И как назло именно в эти моменты дренажная система нормально функционирует!

Кондиционер не включается

Также распространенная ситуация но в некоторых случаях выход несложный! В первую очередь проверяем работоспособность пульта и источник питания. Об этом я уже писал, так что лучше прочитать отдельную статью, почему не включается кондиционер. Если описанные действия не помогли причину следует икать в блоке управления (т.е. читаем следующую причину).

Кондиционер некоторое время работает, а затем выключается  — таким словами пользователя выражается еще один признак

Причин здесь может быть много: не соответствие количества фреона в системе, перегрев компрессора, неработоспособность вентиляторов, засорение капиллярной трубки и прочее. Наиболее сложная – это неисправность электроники. В общем, разбираться лучше на месте (все зависит от признаков). Без профессиональных навыков, опыта и специального инструмента здесь вряд ли обойтись.

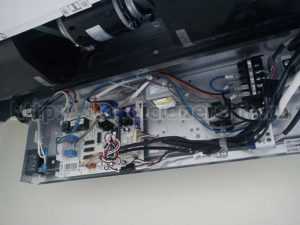

Если причина в электронике, и вы обладаете некоторыми знаниями, то поиск начинаем искать с наиболее уязвимых деталей: предохранителей, трансформаторов. Если обнаруживается сгоревший предохранитель, то необходимо найти причину его сгорания и устранить её (обычно причина кроется в варисторе). Если такие действия не дали результата, то следует переходить к еще более сложным причинам и подробнее изучать плату (диодный мост, стабилизатор напряжения, конденсаторы, реле).

Мало кто занимается ремонтом платы, в большинстве случаев её просто меняют на новую. Но не на все модели кондиционеров легко можно её найти. Трудности бывают с редкими (часто недорогими) китайскими кондиционерами. Тогда приходится ремонтировать плату и искать подходящие детали. В некоторых ситуациях бывает рациональнее заменить весь кондиционер. В любом случае без специальной подготовки здесь не обойтись.


Статью пытался написать короткую, но структурированную, чтобы обозначить основные направления поиска неполадок. Но нужно понимать, что признаков неисправностей кондиционера гораздо больше. Каждый из них лучше разбирать в отдельных постах. Если опыта у вас мало, то не стоит рисковать устройством, а лучше вызвать специалиста!

kondicionershik.ru

Включается муфта кондиционера но не охлаждает — Лечение суставов

Всем привет, друзья. Будет много текста.

На написание данного поста, меня сподвигли многочисленные вопросы, от ВАГоводо (коим и сам фанатично являюсь). Вопрос всегда один и тот же – не работает. Однако причин не рабочего кондиционера (климата), есть множество. Рассмотрим большую часть из них, и возможные способы диагностирования, так сказать «на коленке», в гаражных условиях. Данную статью разделю на несколько частей: простая часть (то, что можно проверить без спец инструмента), сложная часть (то, что можно проверить при наличии спец инструмента), опытная часть (тут лично мое мнение из продолжительного опыта, данные не претендуют на истину в первой инстанции). Также хочу обратить внимание на то, что подопытными автомобилями были – ВАГ группа до 2006 года выпуска, не весь модельный ряд, но многие автомобили. Многая информация будет изобиловать табличными данными, т.е. то, что прописано в тех.мануалах к марке автомобиля. Не маловажно упомянуть о том, что будет присутствовать информация с элементами, диагностики электрической части автомобиля, а это «около кондиционерная» тема.

Дисклеймер:
Данные из этой статьи, являются собирательным опытом, взятым из мануалов, интернета, форумов, личного опыта и прочих источников. Дабы не навредить себе и автомобилю, не забывайте о технике безопасности, а также, я лично, не рекомендую лезть в системы автомобиля без надлежащего опыта. Автор статьи (т.е. я) не несу ответственности, за то, что может приключится с Вашим авто в последствии, Вашего вмешательства. Также рекомендую обращаться за помощью к специалистам. В статье будет присутствовать стеб, ненормативная лексика, личное мнение. Я не несу ответственность за эмоциональные проблемы, нравственного характера. Если дочитали дисклеймер до конца, и согласны с условиями – добро пожаловать.

И так, поехали.
Что мы знаем о кондиционерах? Какие основные тезисы в его работе у нас на слуху? Ответ прост – всем нам известно, о том, что кондиционер не работает, если в системе нет фреона. И только. Но система кондиционирования не является самой простой системой автомобиля, но и слишком сложной ее назвать не получится.
Я не буду грузить информацией, о том, как работает кондиционер и какие физические явления происходят в системе. Однако замечу, что в системе кондиционирования есть 2 магистрали: 1. Низкого давления и 2. Высокого давления. Фреон по системе ходит в 2х физически состояниях: жидком и газообразном. И главное, принцип работы самой системы кондиционера, ничем не отличается от работы климатической система. Климатическая система, умеет лишь, в автоматическом режиме смешивать воздух, что говорит о том, что если вы выставили 19 градусов, то воздух из дефлекторов, будет дуть 19 градусов, у кондиционера же – будет (должен) дуть 7-10 градусов. Это простым языком говоря.

Часть простая.
Возьмем идеальную систему кондиционера «в вакууме», т.е. фреон заправлен, все хорошо. Но кондиционер не работает. Что же может быть еще? Рассмотрим по шагам, и пойдем по пути исключения.
Перво на перво, прежде чем проверять эти части – смотрим целостность реле и предохранителей в блоке предохранителей, по схеме к автомобилю.
1. Фреон есть, муфта не схватывает, обороты поднимаются, вентиляторы крутятся. – Электрическая часть. Смотрим проводку, идущую к электро муфте. В особенности провод\провода, скрытые в гофрированном кабель-канале. Ищем нарушение оплетки проводов, либо обрывы, не забываем померять напряжение на ножке колодки проводов идущей от БУВ на муфту (если из БУВ выходит 12вольт, но теряются по пути, доходят меньше – ищем проблему в проводке. Если из БУВ выходит меньший вольтаж – смотрим сам Блок Управления Вентиляторами). Если автомобиль был в дтп, не исключен факт того, что будет нарушена проводка. Как это сделать и так понятно, включаем кондиционер, на заведенном двигателе, черным щупом тестера – на двигатель, красный щуп – в фишку, идущую на муфту. Должно быть 12 вольт, не 9, не 10 – 12. Муфта имеет электромагнит, поэтому подав, напряжение ниже рабочего, муфта не схватится, либо будет проскальзывать. Ищите по проводке все косяки, купорос и окислы, подгорания и прочее. Это и есть причина.

2. Фреон есть, муфта схватывается, обороты поднимаются, вентиляторы крутятся. Но при нажатии на газ – муфта отключается: см. п.1
3. Фреон есть, муфта схватывается, но постоянно щелкает (вкл\выкл) – см. Сложную часть сего эпоса.
4. Фреон есть, напряжение на муфту 12вольт есть, но муфта не схватывается – Смотрим муфту. Как ее можно проверить. Рис.1

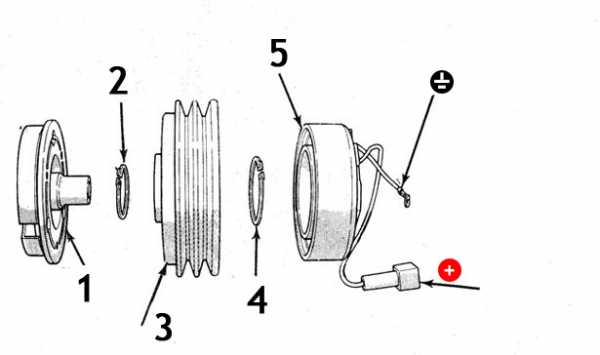

1)Прижимная пластина (передает вращение шкива на вал компрессора)
2)Стопорное кольцо
3) Поликлиновый (ручейковый) шкив ремня кондиционера (либо общего агригатного)
4)Стопорное кольцо
5)Магнит муфты

Проверяется муфта так: ищем 2 провода идущие на магнит, минусовой откручиваем от корпуса компрессора, выставляем на мультиметре, режим прозвонки (со звуком). И щупы на 2 провода, если мультиметр молчит – значит муфте кердык, но не спешите ее выбрасывать. Если данная статья «зайдет». Напишу про ремонт муфты в гаражных условиях.
5. Фреон есть, 12 вольт на муфту есть, муфта «прозванивается», но компрессор не крутится. Смотрим датчик давления вкрученный в магистраль, либо в фильтр-осушитель. Данный датчик не является температурным, т.е. от него не идет логика, которая опрашивается блоком управления кондиционера. Он является обычной кнопкой – проверяется также прозвонкой мультиметром, на замыкание. Т.е. если в системе есть давление (рабочее) – датчик постоянно замкнут. Если давление есть, но значительно меньше рабочего – он не даст включится муфту, потому как, с фреоном в системе ходит масло. Масло нужно для смазки трущихся элементов компрессора. При малом давлении, ход фреона с маслом по системе – затруднен, поэтому есть высокая вероятность масляного голодания компрессора. Данный датчик и служит некой защитой. Если датчик не звонится, при рабочем давлении – замена датчика (поломку показывает также и VAG-COM, проверить проводку на датчик давления можно – перемкнув 2 контакта на фишке. Какие контакты – смотрим по схеме к автомобилю).
6. Фреон есть, 12 вольт на муфте есть, но вентиляторы не включаются – ищем проблему в вентиляторах, на ВАГ группе, ими, как и муфтой управляет БУВ (блок управления вентиляторами) Смотрим п.1
7. Также не забываем проверить напряжение на входе кнопки A\C в салоне автомобиля, в консоли управления печкой. И выходящее. Если приходит 12вольт, но не выходит – замена кнопки
8. Фреон есть, муфта работает, вентиляторы крутятся, холода нет. Смотрим главную заслонку на корпусе отопителя. Бывает соскакивает тяга, рвется тросик управления (кондиционер), ломается система тяг на блоке печки, выходит из строя сервопривод. Тут зависит от вводных, полученных диагностикой\осмотром. Выявили механическую проблему – устраняйте заменой, склейкой, ремонтом. Потому, что основная заслонка, управляет смешиванием воздуха – холод\тепло. И если она просто перекрыта, от вышеуказанных причин – будет дуть теплый воздух. Если заслонка исправна – смотрите «Сложную часть».

Данную часть подытожу, скажу только то, что это основные аспекты, которые можно проверить самостоятельно. Много случаем бывает, когда в систему, лазили тупые ушлепки — «мастера» и вносили в конструктив изменения. Могут возникнуть вопросы – отвечу в комментариях.

Сложная часть:
В этой части работ, необходим спец инструмент и табличные данные, по Вашему автомобилю.

1. Фреон есть, муфта схватывает, вентиляторы работают, холода нет, либо есть, но не достаточно. Проверяем давление в системе, по табличным данным в «спокойной системе» (заглушенный авто) в низкой магистрали (толстая трубка, с колпачком L (Low Press)) давление должно быть примерно 6-7кг, во включенном состоянии давление должно быть: 2,5-3кг. Допускаются погрешности +\- 0,5кг, также зависит от специфики оборудования (табличные данные идущие к автомобилю). Если давление выше – кондиционер будет охлаждать воздух, только на ходу, при оборотах двигателя 1500-2000, на холостых – холода не будет. Также и если давление ниже – кондиционер не будет давать свое КПД. Давление в высокой магистрали (с колпачком H (High Press), этот штуцер толще, чем на низком довлении), при включенной системе может быть примерно: 12-15кг . Здесь понадобится манометрическая станция+быстросъемные краны, шланги к станции. Поэтому стоит обратиться на СТО.
2. Фреон есть, муфта схватывает, все работает, но холод еле еле – смотрим дроссель (расширительную трубку). Она представляет собой сеточку, в которую забивается грязь, «гуляющая» в магистрали, а именно продукты трения компрессора, масляный кокс и прочая лабуда. Мы же не знаем, что делали с кондеем, до нас. Проверить можно только со специалистами (иногда показателем засранной расширительной трубки, может быть то, что трубки входящие в моторный щит, а далее в испаритель – покрываются инием). Дроссель выглядит так:

чистый

в продуктах трения компрессора — в опилках

После данных действий (система была разгермитизирована), необходимо все собрать, свакуумировать, заправить систему.
3. Все тоже самое, но холода нет. Засран фильтр-осушитель. Он призван отделать и удерживать влагу в системе, при прохождении через него фреона. Также Осушитель является фильтром грубой очистки, всей «каши», которая ходит в системе.
4. Все тоже самое, но холода по прежнему нет. Тут интереснее. На моей практике, в год приезжает 5-6 автомобилей, после долб.ебов – мастеров, на переделку. Что же делают эти деятели. Каждый раз, как клиент приезжает заправлять (может за год и не в одно место заехать). Заправщики заливают вместе с фреоном – масло и специальный маркер для поиска утечек. За пару лет, в системе будет масла больше, чем фреона. При этом давление, манометры покажут. При сбросе излишков давления – масло будет литься «струей». Спасибо криворуким мастерам. Для этих целей, я своим клиента выдаю сервисную книжку, чтобы знать все движения с климатом, делаю в ней соответствующие отметки. Примерный макет:

Полный размер

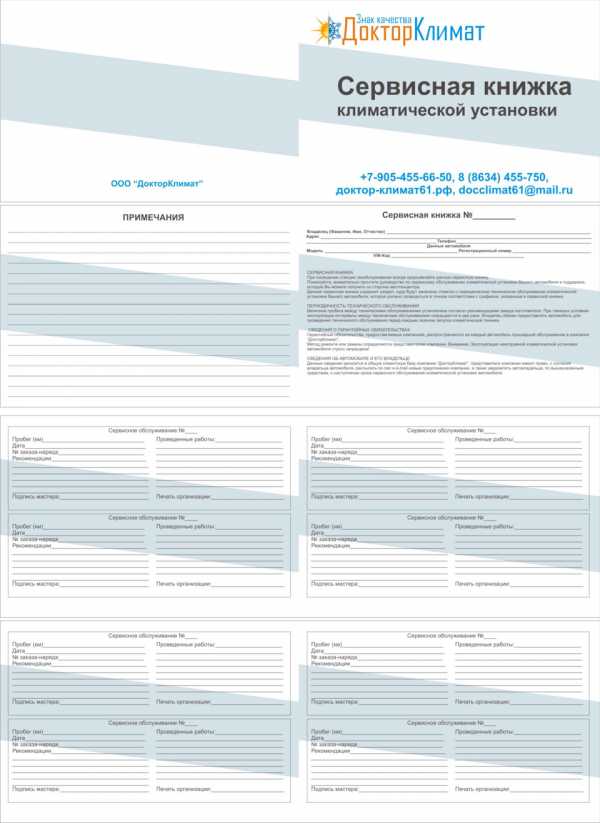

примерный макет сервиски

5. Все тоже самое, но нет холода. Смотрим по манометрам, то дает и как работает компрессор, по изменению давления. Бывает, что компрессор выходит из строя, и давление начинает плавать с очень большой амплитудой. Также работу компрессора, вернее механической его части, можно отследить по звукам работы самого компрессора. Не должно быть инородных звуков.

Подытожу данную часть тем, что это не все причины, их еще много, но пост не позволит описать каждую из причин. В комментариях постараюсь ответить на вопросы.

Часть Третья — Опытная, Заключительная.

И так, мы рассмотрели основные болячки и косяки горе-мастеров. В опытной части, я расскажу Вам, как найти утечку фреона (при помощи говна и палок) своими руками, рассмотрим несколько причин не правильной работы компрессора, ну и в заключении подытожу.

Погнали:

Процесс поиска утечки – это одна из главных процедур моей работы. Есть несколько способов найти утечку. Течеискатель, УФ маркер (жидкость, которая светится при ультрофиолетовом свете), посудная губка+ моющее средство+вода, ну и тоже самое только с использованием фреона – рекуперата или азота.
Течеискатель, я не использую принципиально, он мне не пригодился ни разу. Все утечки видны сразу. Их можно обнаружить по масляным потекам, припорошенным пылью, по характерному шипению, по пузырящейся пене. В системе кондиционирования есть места стыковки шлангов-трубок, элементов. Например на компрессоре кондиционера 2 трубки стыкуются с корпусом компрессора, к испарителю также стыкуются и конденсатору (фронтальный радиатор). Плюс есть переходы с алюминиевой магистрали – в резиновую. Своими руками постараться найти утечку можно следующим образом: берем губку, емкость с не большим кол-вом воды, смешиваем с моющим средством для мытья посуды, смачиваем губку, жмакаем ее для обильного пенообразования. И идем промазывать все места стыковки. Причем пену необходимо не втирать в эти места, а выжимать в них. Обращаем внимание на все части, которые собраны на гайках\болтах между собой. Именно магистраль, корпус компрессора, стыки радиатора, испарителя – на передней стенке моторного отсека, стыковку и переходы трубок с алюминия на резину. Откручиваем колпачки с сервисных штуцеров (куда производится заправка) – выжимаем пену в них, промакиваем пеной вокруг датчика давления. Смотрим, где пенится – там утечка. Это простейший дедовский способ. Если нашли утечку – меняем кольца, резиновые бублики, меняем нипеня на сервисных штуцерах итд. Также утечка может быть на фронтальном радиаторе – поиск ее сложнее, а также на самом компрессоре, либо на сальнике, либо на прокладке задней и передней крышки компрессора.
Если не удалось найти утечку – обратитесь к специалистам.

Если при включении компрессора появляется неприятный звук – значит «приехал» подшипник – стоит он в муфте, рисунок был выше.

Также причиной, плохо работающего кондиционера может быть – загрязнение фронтального радиатора, вернее между радиаторами может появится шуба из пуха, и прочего дерьма. Тут необходимо промыть маломощным керхером, чтобы не погнуть соты, потому что если их погнуть – будет то же самое, что и с грязным фронтальником. Грязный испаритель – не вовремя поменяный салонный фильтр, приводит к проникновению, сквозь фильтр – пыли мелкой дисперсии. Она же вызывает образование плесени на испарителе и возникновение неприятного запаха (Если тема опять же, зайдет – я расскажу как чистить испаритель, своими руками, и какую химию использовать.). Салонный фильтр, при загрязнении препятствует свободному ходу воздуха, чем снижает эффективность кондиционера.

Итог всего этого изложения таков: если хотите сами позаниматься своим авто – инфа в помощь, этот текст не научное пособие, лишь мое мнение и мое видение. Этим текстом, также хочу Вас уберечь от не квалифицированных мастеров, от лишних затрат и прочего головняка. Данная статья не является истиной в первой инстанции и не является пособием для начинающих кондиционерщиков – повторюсь, это мое мнение и мое видение.

Upd 14.08.2016г. Спасибо за дополнение, товарищу deeptenk
в общем, в двух словах, раскидали пол авто с электриком на пару, все таки это проводка. В очень хитром месте. Чудом нашли. Реакции на шевеление провода от був до муфты 0, поэтому долго искали. Висит 4,6-4,7 В даже при отключенном двигателе. Муфта молчит. Как только в нужное место тыкаешь — вместо 4,6,-4,7 появляется 0 при выключенном двигателе (или выключенном кондиционере), включаешь кондиционер — задержка в 1 секунду примерно (отрабатывают мозги, датчик давления и БУВ) появляется 12 В и муфта включается. Нужно место куда ткнули отверткой — это контакты на самой муфте, но почти внутри нее, видимо сгнили. Каким раком влияет на БУВ сопротивление с муфты и появляется 4,7 В полный ХЗ ))) Пример на фото (фото не мое, свое еще не делал). Пока прижал металлической скобой из подручных средств. Думаю снимать муфту и паять ))) но что радует 100% причину нашли! В таком месте! На виду! А мы датчики, давления, копаем в глубину только зря.

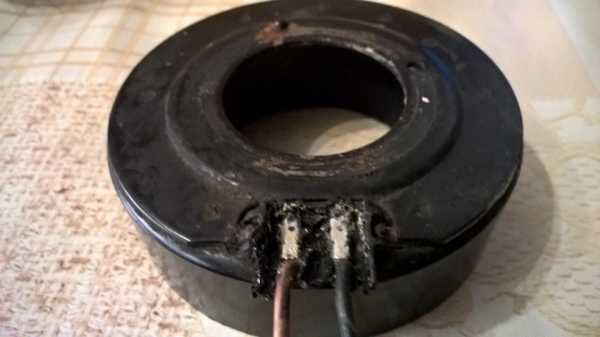

Муфта (электромагнит муфты), с тыльной стороны.

Прошу простить за слог и грамматику – писатель из меня не очень. На все вопросы отвечу в меру возможностей. Всем прохлады и комфорта, добра и здоровья. Удачи на дорогах.

Подписывайтесь на мой личный блог. Там будет много интересной инфы и практики



Source: www.drive2.ru

Почитайте еще:

remont-avto.uef.ru

Почему не охлаждает кондиционер? Причины поломок



Очень часто нам звонят клиенты и задают примерно один и тот же вопрос: “Почему перестал холодить кондиционер?”.

Или ещё один распространённый вопрос: “Почему кондиционер дует тёплым воздухом?” (на самом деле он дует не тёплым воздухом, а воздухом комнатной температуры).

Поэтому мы решили в этой статье рассмотреть основные причины плохой работы кондиционеров.

Итак, для начала разберём как определить что кондиционер плохо охлаждает.

Основной критерий – это температура на выходе внутреннего блока кондиционера, она должна составлять от 6 до 14 0C для неинверторных моделей. Точное значение температуры зависит от степени загрязнённости внутреннего и наружного блоков сплит-системы (точнее его теплообменников). А также от температуры внутри помещения и на улице, то есть чем больше тепловые нагрузки, тем выше температура охлаждаемого воздуха.

Кстати, от производителя температура тоже зависит, японские и европейские кондиционеры имеют чуть более высокие значения температуры на выходе чем азиатские и китайские.

Инверторные модели кондиционеров вначале охлаждения выдают такие же значения температуры, а после, когда воздух в помещении охладится, поднимают его до значения 12-18 0С.



Причины плохой работы кондиционера



  • загрязнены фильтры внутреннего блока кондиционера.

С этой проблемой вполне можно справиться самостоятельно. Нужно открыть крышку внутреннего блока кондиционера (обычно она держится пластмассовыми защёлками которые открываются простым усилием руки) и промыть фильтры проточной холодной водой (горячая может их деформировать) после чего установить их на место.

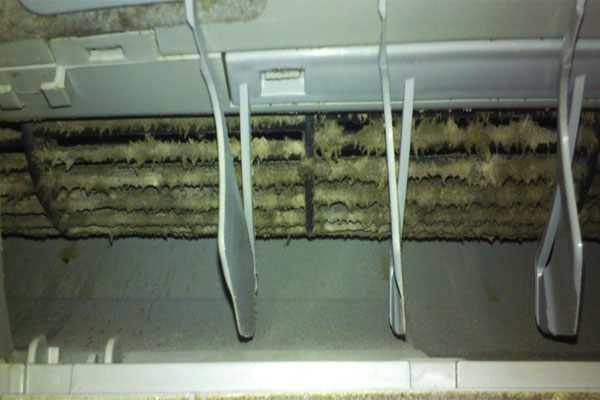

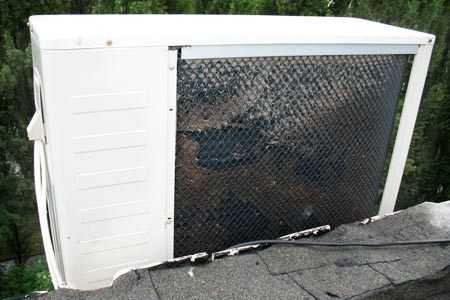

  • загрязнены теплообменник внутреннего или/и наружного блоков.

Особенно сильно забивает тополиный пух и выхлопные газы, образовывающие плёнку на поверхности теплообменника.

Их можно почистить мойкой высокого давления (Кёрхером), пароочистителем, механическими средствами, специальной химией. Или заказать сервисное обслуживание.

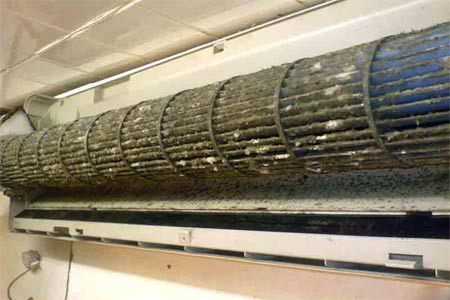

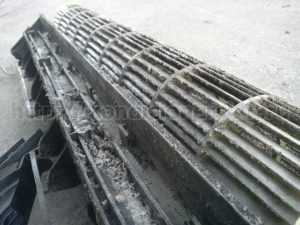

  • загрязнён вентилятор внутреннего блока.

Кондиционер необходимо разобрать и почистить вентилятор внутреннего блока, к примеру щёткой или мойкой высокого давления.

  • в системе нет фреона или его недостаточно.

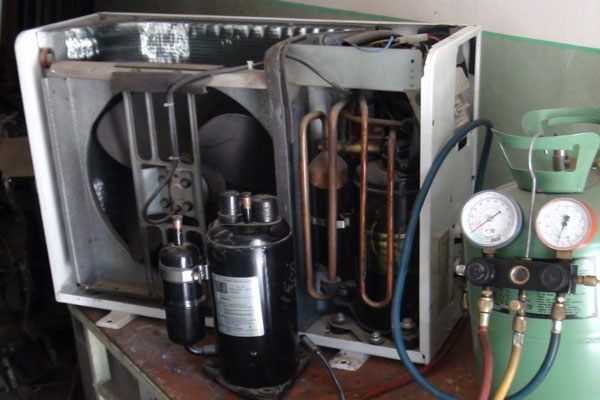

Требуется заправить кондиционер хладагентом любым удобным способом, предварительно обнаружив и устранив причину утечки фреона.

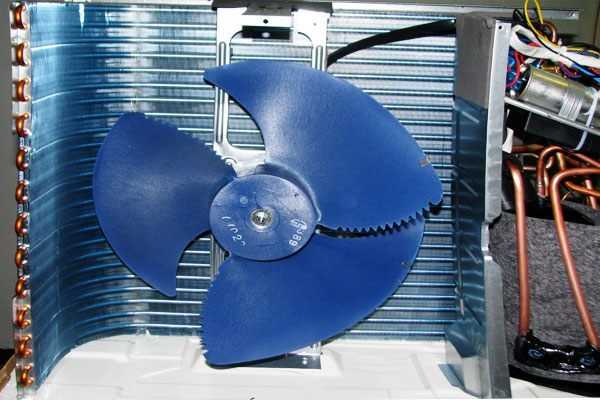

  • не работает вентилятор внутреннего/наружного блоков.

Причиной этому может быть поломка платы управления, пускового/рабочего конденсатора, электродвигателя, а в случае вентилятора внешнего блока ещё и межблочное соединение.

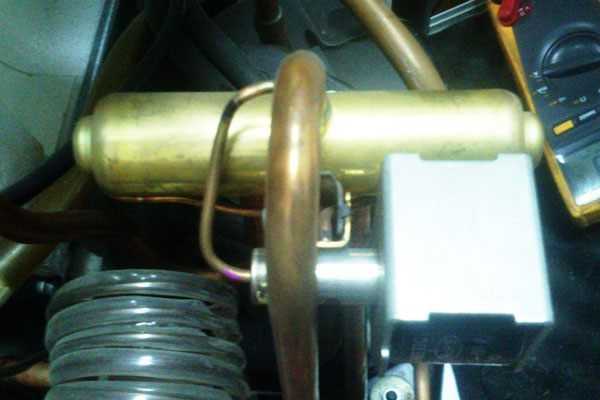

  • поломка четырёхходового клапана

Этот клапан находится во внешнем блоке сплит-системы и отвечает за переключение режимов работы тепло/холод. Его можно отремонтировать или заменить.

  • не работает компрессор

Компрессор может заклинить, может произойти пробой обмоток на корпус, межвитковое замыкание или внутренний обрыв. Также может выйти из строя пусковой/рабочий конденсатор или термореле, так называемая “таблетка”. Конденсатор и термореле необходимо поменять, а вот в остальных случаях необходимо заменить компрессор или полностью внешний блок (заклинивший компрессор можно попытаться “расклинить”)

В инверторных кондиционерах компрессор может не работать из-за инверторного силового модуля.

  • неисправны температурные датчики

Датчики могут быть замкнуты ли разомкнуты или их сопротивление не соответствовать нормальному значению, при этом плата управления не включает кондиционер или не подаёт сигнал на запуск компрессора, датчики необходимо заменить на исправные.



  • неисправны датчики низкого/высокого давления

В этом случае, как и в предыдущем, кондиционер включает защиту до устранения неисправности.

  • засорена капиллярная трубка

Кондиционер с забитой капилляркой нормально работать не будет, поэтому её надо прочистить прессом или впаять новую. Капиллярная трубка может быть забита  влагой, которую можно удалить путём вакуумирования.

Это самые основные причины того что кондиционер не холодит или плохо работает, но даже если кондиционер работает нормально, на выходе выдаёт нормальную температуру, но при этом в комнате не прохладно, это значит что он не правильно подобран. Следует установить дополнительный кондиционер или кондиционер большей мощности.

В любом случае, чтобы отремонтировать кондиционер важно сделать правильную диагностику и выявить точную причину поломки кондиционера.

Специалисты компании “МастерХолода” определят любую причину неисправности кондиционера и произведут профессиональный ремонт.

Хотите самостоятельно отремонтировать кондиционер? Мы Вам обязательно поможем на нашем Форуме.
