почему перестал дуть вентилятор и не включается отопитель

Отопление в салоне автомобиля – важная функция, которая особенно востребована в холодное время года. Неисправность с подачей теплого воздуха в модели ВАЗ 2110-2112 встречается довольно часто. В этой статье рассмотрим основные виды неисправности, а также разберем, как решить каждую из них.

Содержание:

1 Причины неисправности вентилятора печки
2 Неисправность блока САУ и обрыв цепи
3 Рекомендации по эксплуатации печки в ВАЗ 2110-2112

Причины неисправности вентилятора печки

В моделях «десятого» семейства чаще всего встречается проблема с неисправностью резистора. Проявляется эта неисправность всегда одинаково – моторчик печки работает только в последнем четвертом положении (когда напряжение подается напрямую на моторчик). Решается неисправность заменой резистора, который установлен в моторном отсеке, ближе к центральной части кузова.

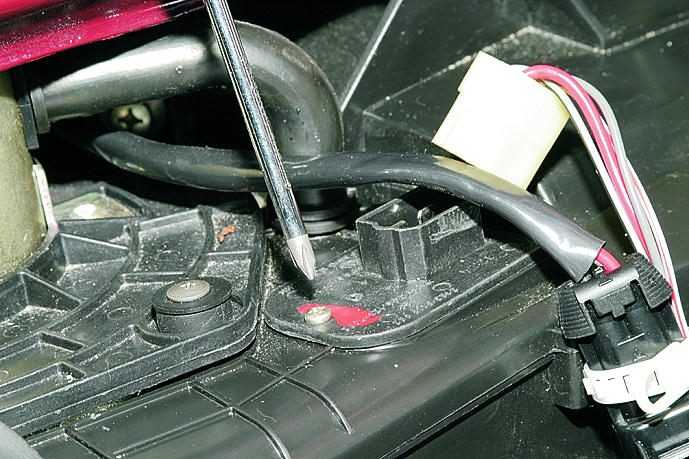

На фото ниже отмечено точное расположение резистора в моделях «десятого» семейства ВАЗ.

Важно! Отметим, что в независимости от того, какой мотор установлен на автомобиль, расположение резистора всегда остается неизменным – в центральной части панели, около моторчика печки.

Следующий момент, который нужно проверить при неисправности вентилятора печки – целостность предохранителя. Проверка этого элемента проводится легко за счет того, что он отвечает за работу подсветки бардачка и прикуривателя. Если при включении зажигания прикуриватель работает, а лампочка подсветки в бардачке горит – предохранитель исправен.

Неисправность блока САУ и обрыв цепи

Если самостоятельная проверка предохранителя и резистора не дала результатов, и вентилятор по-прежнему не работает – следует рассмотреть вариант проблемы с блоком САУ, а также с обрывом цепи.

При активном использовании регуляторов печки в «десятке», «двенашке» или «одиннадцатой» периодически блок отопления выходит из строя. Причина такой проблемы банальна – слабое качество изготовления и неисправность платы. При наличии опыта решить проблему можно путем пропаивания контактов. В крайнем случае можно заменить блок отопления в сборе, благо в интернете есть масса предложений с б/у вариантами детали за небольшие деньги.

Отметим, что перед заменой детали следует провести небольшую диагностику, чтобы убедиться в неисправности блока. Выполнить подобную диагностику можно самостоятельно в несколько шагов:

Достаньте блок из посадочного места и снимите фишку с шестиконтактного разъема;
Включите зажигание, замкните провода красного и синего цвета;
Если вентилятор заработал – проблема кроется в блоке.

Подобную неисправность можно выявить довольно просто, поэтому не спешите покупать и менять все возможные элементы системы отопления машины. Для полной уверенности в неисправности блока можно установить в авто заведомо рабочий элемент.

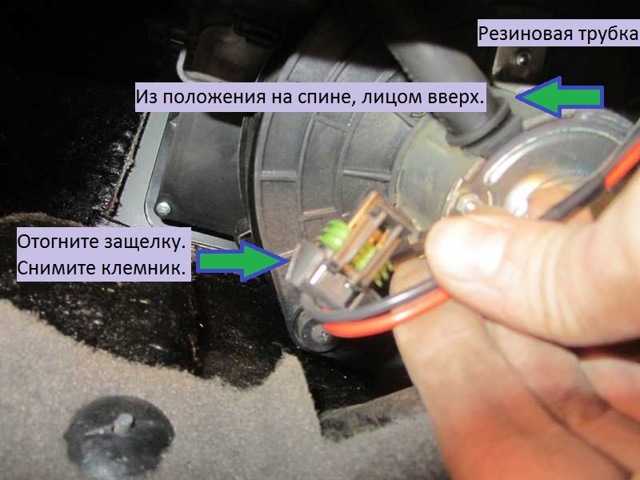

Еще один вариант проблемы, из-за которой вентилятор печки на «десятке» отказывается работать, – обрыв цепи. Для выявления этой проблемы придется заняться снятием защитного пластикового кожуха над вентилятором. Также для нормального доступа к этому электроприбору придется снять дворники и «жабо».

Провода питания печки находятся около самого моторчика, поэтому без разбора защитных деталей добраться к проводке не получится. Сняв все мешающие пластиковые элементы, можно провести визуальный осмотр состояния массы и плюсового провода питания моторчика. Ниже на фото стрелкой отмечен минус, а рядом с ней плюсовая фишка.

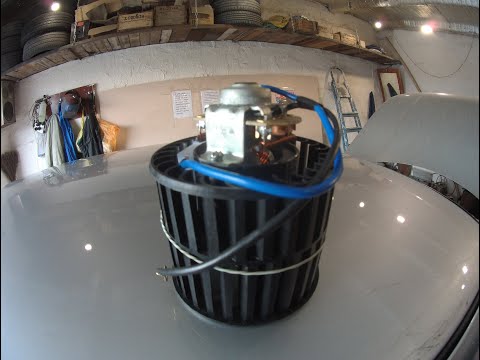

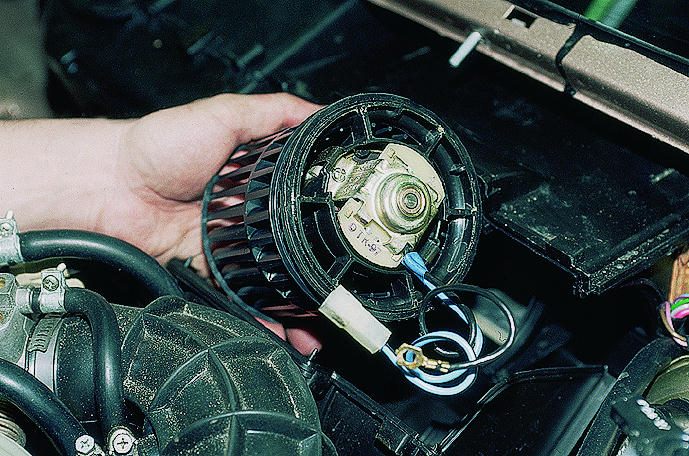

Для проверки теории неисправного моторчика можно включить зажигание и проверить напряжение на проводах. Если напряжения на проводах есть – электродвигатель моторчика печки неисправен. При желании можно разобрать этот элемент, но проще всего установить новый вентилятор.

С любыми вариациями моторов на «десяточном» семействе всегда устанавливались схожие моторчики печки, во всяком случае, конструкция отопителя на любой комплектации этих моделей оставалась схожей. Таким образом, представленные выше методы проверки электромоторчика применимы к любому автомобилю из этого семейства ВАЗ.

Из-за каких причин может выйти из строя вентилятор печки ВАЗ-2110

Любой, кто ездил на дальние расстояния в мороз без рабочего отопления в машине, знает, как это неприятно. Убедиться, что не работает вентилятор печки в автомобиле ВАЗ-2110, достаточно просто и легко. Все что для этого потребуется водителю – завести двигатель машины и методом переключения, проконтролировать, идет ли в салон теплый поток воздуха. На неисправный инжектор укажут следующие моменты:

в салон не поступает теплый поток воздуха;
при переключении режима слышатся посторонние звуки;
вентилятор устройства работает только на определенном скорости.

Если владелец машины обнаружит последнюю неисправность, то причину поломки нужно искать не только в автомобильном вентиляторе, но и в тумблере или резисторе.

Читайте также: Почему не работает стартер ВАЗ-2110

Вследствие каких причин вентилятор может перестать функционировать

Если перестал работать вентилятор автомобильной печки, то следует проанализировать несколько основных причин неисправности. Возможно, пришел в непригодность предохранитель. Именно перегоревшая деталь чаще всего выводит из строя вентилятор печки. И хотя заменить его довольно просто даже автовладельцу с малым опытом, данное мероприятие довольно хлопотное и трудоемкое. Объясняется это тем, что найти место, в котором произошло замыкание тяжело, ведь для этого нужно перебрать всю систему отопления. Не лишним будет знать, что защитный предохранитель должен отвечать за работу следующих элементов автомобиля:

Бардачок.
Прикуриватель.
Система, отвечающая за обогрев задних стекол и зеркал.
Омыватель фар.

А это указывает на то, что если в инжекторе не удастся обнаружить место поломки, то придется просматривать все провода, подпитывающие вышеперечисленные элементы.

Недоброкачественная сборка внутренних деталей основного монтажного блока также часто выступает причиной. Бывает, вентилятор выходит из строя или слабо нагоняет в салон теплый воздух из-за внутреннего окисления контактов, которое имеет место при некачественной сборке основного блока автомобильной печи.

Чтобы убедиться, что причиной неисправности является именно окисление, нужно жгутики прибора вместе с колодкой, к которой они прикреплены, пошевелить с небольшим усилием. Если при этой манипуляции устройство начнет пусть слабо, но все же нагонять теплый воздух в автомобильный салон, то для починки вентилятора будет достаточно снять колодку, зачистить все контакты и установить ее на прежнее место.

Читайте также: Почему в ВАЗ-2110 не дует печка в ноги

Другие возможные причины

К ним относят следующие варианты:

Попадание жидкости на реле автомобильного зажигания. Выяснить, что вентилятор выходит из строя именно из-за заливания реле, поможет один действенный совет. Если ранее «заглохший» вентилятор вновь начал функционировать, как только двигатель машины проработает на протяжении 20-25 минут, то есть после прогрева транспортного средства, то можно с уверенностью сказать, что причина неисправности заключается именно в заливании. Чтобы избавиться от этой проблемы, необходимо заменить пришедшее в непригодность реле системы зажигания.
Если при проверке выяснится, что вентилятор функционирует только на одной скорости, а именно на третьей, то нужно будет проверить исправность добавочного резистора. Данный элемент подает напряжение к вентилятору напрямую только на 3-м скоростном режиме, поэтому если устройство не получится запустить на 1-м и 2-м, потребуется заменить эту деталь.
Вентилятор автомобильной печки может перестать работать из-за поломки переключателя, который отвечает за функционирование всей отопительной системы. Чтобы убедиться в этом, нужно снять центральную часть консоли, запустить двигатель и при помощи лампочки, мощность которой не превышает 12 В, оснащенной соединительными проводами и проводом на «-», замкнуть ее на кузове машины. А вторым проводом проверить работу всех трех контактов, которые принадлежат к добавочному резистору. Если при тесте лампочка, не переставая горит, то переключатель можно считать исправным, в другом случае нужно будет заменить предохранитель и проверить целостность электрической цепи.

Если все вышеперечисленные варианты поломки были проанализированы, но вентилятор печки ВАЗ-2110 по-прежнему не работает, нужно проверить несколько дополнительных причин:

исправность электрического мотора прибора;
проверить контакты мотора;
убедиться, не залипли ли щетки и не заели ли они на основном корпусе.

Читайте также: Модернизация печки ВАЗ-2110

Информация в этой статье указывает на то, что выявить причину поломки вентилятора печки ВАЗ-2110 не так уж и сложно.

Как вам статья?

Блок управления печкой ваз 2110. Основные неисправности печки ваз 2110 и их устранение

Системы отопления в автомобилях зимой часто выходят из строя. В этот период печь эксплуатируется гораздо чаще, а значит, проявляются все слабые стороны этого устройства. Часто ломается блок управления печкой ВАЗ-2110, как и другие элементы системы. Сегодня уделим этому узлу особое внимание.

Строительство системы отопления ВАЗ-2110

Включает в себя три основных узла. Это блок управления ВАЗ-2110, система воздуховодов, блок отопления. Духовка управляется электронным блоком. Он состоит из ручек, с помощью которых водитель оказывает необходимую температуру и интенсивность вентилятора. Также в состав блока входит датчик температуры. Что касается последнего, то он необходим для автоматического запуска печки при снижении температуры в салоне автомобиля более чем на два градуса ниже заданной. Датчик оснащен небольшим вентилятором. Если перевести ручку на регуляторе в положение А, то в нагревательном блоке запускается небольшой электродвигатель, который управляет заслонкой. Сам датчик температуры в ВАЗ-2110 можно найти на потолке, возле лампы освещения.

Еще одним важным узлом системы отопления являются воздуховоды. Они проходят прямо от плиты, и у каждого канала есть своя отдельная функция. Так, центральные каналы предназначены для вентиляции салона.

Воздухораспределитель отвечает за подачу холодного воздуха для вентиляции или теплого воздуха для отопления. Два других воздуховода предназначены для обогрева салона на заднем ряду. Остальные также предназначены для вентиляции. Два боковых канала обогревают зеркала и частично салон. Для обогрева ног водителя используются отдельные форсунки.

Блок, отвечающий за температуру

Центральным узлом в системе печки является блок отопления. Его основная функция – непосредственно обогрев салона. Этот блок устроен следующим образом. Электродвигатель с лопастями вентилятора толкает горячий воздух, три заслонки выполняют функцию рециркуляции и перекрытия/открытия каналов. Также имеется радиатор отопителя. На современных системах нового поколения теплообменники краном не оснащаются. Поэтому радиатор греется всегда, вне зависимости от времени года. Производитель утверждает, что так получилось решить проблему с постоянной подачей крана. Кроме того, существенно ускоряется прогрев салона. Летом приточная вентиляция выходит за пределы радиатора.

Типичные неисправности

Летом очень сложно обнаружить проблемы в работе печки. Практически не используется по назначению. С наступлением зимы вопрос эффективности системы отопления становится более актуальным. Рассмотрим типичные неисправности, с которыми чаще всего сталкиваются владельцы ВАЗ-2110. При серьезных проблемах эффективным решением может стать только замена печки ВАЗ-2110.

Отсутствие охлаждающей жидкости

Если механизм работает неэффективно, в первую очередь проверьте количество охлаждающей жидкости. Посмотрите на расширительный бачок: на нем есть рекомендательные отметки, а на системном блоке – индикатор. Если жидкости мало, добавьте ее. Иногда даже после доливки уровень охлаждающей жидкости падает. Это может свидетельствовать о наличии утечек.

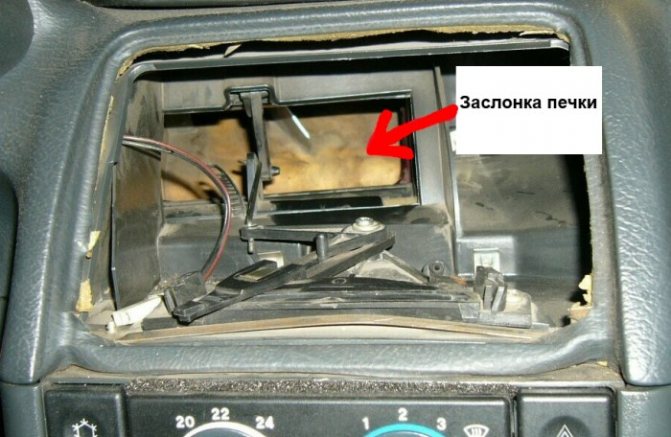

Модернизация заслонки на ВАЗ-2110

Неполадки с работой заслонки часто приводят к тому, что очень плохо и медленно прогревается салон. Виной всему блок управления печкой ВАЗ-2110. Контроллер работает неправильно. Устройство не дает команду закрылку выдвинуться. В этом случае рекомендуется проверить датчик температуры. Ручка контроллера устанавливается в крайнее положение и затем несколько раз выкручивается из левого положения в правое. Температуру воздушных потоков необходимо проверять вручную. Таким образом проверяется рабочее состояние датчика в одном из крайних положений рукоятки. Если поток воздуха изменяет температуру при крайнем положении рукоятки, то датчик подлежит замене. Если нагрев не меняется, причину ищут в другом.

Проблемы с работой вентилятора

Об этом сообщит шум или сильный визг во время движения автомобиля. Для начала нужно выяснить, в чем причина выхода из строя вентилятора. В некоторых случаях отсутствует нижняя часть корпуса отопителя. Затем на место устанавливаются крючки, которые служат застежкой. Однако чаще можно увидеть сломанные выступы на корпусе блока отопителя. Здесь нужно заменить корпус. Другая причина – неравномерные коэффициенты расширения вала при сильном износе вентилятора. В этом случае специалисты рекомендуют заменить моторчик печки или его втулку. Иногда вентилятор шумит из-за шайб, с помощью которых устраняют осевой люфт. Элемент необходимо снять и очистить. Шайбу следует заменить на фторопластовую, затем все хорошо смазать.

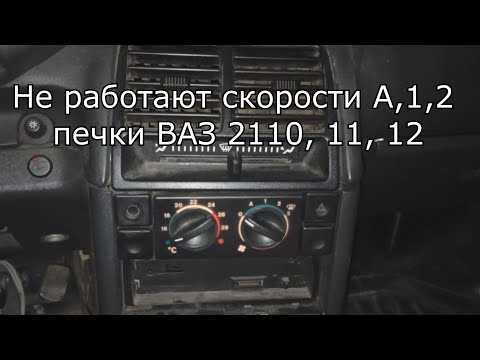

Если печка не работает на первой скорости

Каждая скорость вентилятора (кроме последней) подключается через отдельный резистор отопителя. Он расположен не на контроллере, а под оборкой. Одной из причин невозможности работы на первой скорости является выход из строя резистора. Если не работает вторая скорость, то причина та же. Но неисправности могут быть вызваны и дефектами контактов на плате. Часто из-за высоких температур плата сильно нагревается. Как следствие, контакты уходят. Необходимо тщательно проверить всю плату. Внимательнее смотрите, где подают еду.

Не работает третья скорость

Если третья скорость вентилятора последняя (это на старых блоках), то подключается без резистора. Проблемы могут возникнуть в контактах СКУД. Ниже мы поговорим о нем подробнее.

Замена АСУ

Ремонту блоки управления не подлежат – их просто меняют на новые. Но для начала нужно убедиться, что причина именно в этом механизме. Взамен сломанного установил исправный блок управления. Его цена около 1500 рублей. Элемент легко демонтируется: достаточно снять кнопки, установленные рядом. И тогда вы можете вытащить устройство. Ручки устанавливаются в нулевое положение, а затем удаляются. Затем стекло и передняя крышка защелкиваются. Перед тем, как снять блок управления печкой на ВАЗ-2110, открутите два винта спереди и один сзади. Затем плату можно вытащить из корпуса и внимательно осмотреть на целостность. При наличии повреждений дорожек платы их необходимо восстановить. Последующая сборка осуществляется в обратном порядке. Если температура на блоке управления не регулируется, то следует осмотреть всю плату. Обязательно будут дефекты. Но перед тем, как снять блок управления печкой на ВАЗ-2110, нужно проверить блок предохранителей. Возможно плохой контакт.

Регулировка температуры воздуха от отопителя

Для установки желаемой температуры в салоне можно использовать регулировочную ручку. Но для более точного результата и регулировки в блоке есть специальный винт. Для проверки точности контроля температуры все двери и окна закрыты. Поместите контрольный термометр рядом с датчиком. Затем элемент переводят в автоматический режим, и по термометру наблюдают за нагревом. Сколько по времени можно настроить блок управления ВАЗ-21102 САУО? Процедура занимает не более получаса. Если через 15 минут фактическая температура не соответствует заданной, то блокировка снимается. Поверните регулировочный винт по часовой стрелке. Если вращать винт по часовой стрелке, температура будет увеличиваться, если наоборот – уменьшаться. Затем установите элемент на место и проверьте правильность его работы. Что касается возможности устранения неисправностей, то блок управления печкой ВАЗ-2110 новый в ремонт не отдает (впрочем, как и старый).
