Выбираем и устанавливаем веерные форсунки омывателя лобового стекла

Лобовое стекло любого автотранспорта должно держаться в чистоте, так как хороший обзор дороги имеет прямое отношение к безопасности. Именно поэтому были разработаны струйные омыватели, теперь им на смену приходит новая разработка веерные форсунки. Они лучше очищают стекло, так как разбрызгивают воду по всей площади под действием высокого давления.

Достоинства и недостатки прибора

Веерные форсунки омывателя лобового стекла имеют отличительную черту –разбрызгивают воду или специальную жидкость по всей площади тонкими струйками. Расход воды в системе значительно ниже, чем у струйного варианта, а также выше эффективность.

Можно выделить несколько положительных моментов в использовании веерного способа разбрызгивания жидкости:

• Очищение поверхности от пыли, грязи и остатков от насекомых благодаря равномерному распределению жидкости;
• Дворники сразу работают по смоченной поверхности;
• Экономия средств на незамерзающих жидкостях, так как потребление их намного меньше;
• Не образуются микроцарапины, которые получаются из-за движения щетки по сухой поверхности.

Есть и минусы в работе такого омывателя:

• Сразу после разбрызгивания теряется видимость дороги до тех пор, пока не заработают дворники;
• Больше подвержены промерзанию зимой, чем струйные. Поэтому в смешанном климате требуется дополнительная система подогрева.

Несмотря на недостатки, такая система становится популярнее, так как видимость через лобовое стекло становится значительно лучше, а установка дополнительного подогрева занимает немного времени.

Как выбрать устройство

Самые подходящие веерные форсунки омывателя лобового стекла для вашего авто – это родные, то есть изготовленные специально для определенной марки. Тем более что на сегодняшний день очень многие производители выпускают самые разнообразные аксессуары для своих моделей транспорта.

Можно подобрать универсальные варианты, которые можно найти в каталоге деталей для автомобилей Volvo  и SsangYong. Обе модели веерных форсунок подходят для других марок престижных автомобилей, например, Тойота, Мазда или Дэу. Однако цена на них разная, образец от Вольво стоит в несколько раз дороже.

Существует еще один альтернативный вариант – это веерные форсунки от Toyota, предназначенные для бизнес-класса. В комплектацию будет входить только одна штука, так что заказывайте сразу пару. А установить их можно практически на любые модели автомобилей.

Чтобы провести замену струйных форсунок на веерный, также следует приобрести тройник со шлангами и обратный клапан.

Особенности установки

Чтобы правильно установить веерные форсунки, придерживайтесь следующей последовательности действий:

1. Снимите обивку на капоте, если она предусмотрена. Для этого аккуратно удалите все пластиковые элементы, применяя определенные инструменты или отвертку (плоскую).
2. Уберите буферные прокладки из поролона, закрепленные двухсторонним скотчем. Затем, отсоедините накладки, которые расположены поверх деталей из пластика.
3. Отсоедините трубки, которые подают воду на штатные форсунки.
4. Удалите старые форсунки, для этого открутите гайки или снимите пластиковые фиксаторы.
5. Установите новые разбрызгиватели на место старых и подсоедините шланги.
6. Подключите обратные клапаны к трубкам омывающей жидкости и патрубкам. Закрепите элементы.
7. Проверьте работу омывателей и отрегулируйте направление разбрызгивания.
8. Закрепите форсунки.
9. Соберите назад все элементы, снятые с капота.

Когда вы будете настраивать работу форсунок, может потребоваться изменение размеров отверстий и подгонка самого элемента. Для этого используйте определенные инструменты или резиновые (пластмассовые) подкладки. В итоге у вас должно получиться так, чтобы жидкость максимально покрывала всю площадь стекла при разбрызгивании, но не выходила за его пределы.

Установка системы подогрева бочка

Остался последний момент в работе форсунок для зимнего периода – это установка системы подогрева бочка. Вы можете смонтировать и собрать ее самостоятельно или приобрести готовый вариант.

Приобретая готовое изделие в магазине, особого мастерства для его установки не потребуется, достаточно следовать инструкция. Обратите внимание, что в некоторых современных моделях автомобилей уже установлен нагревательный элемент.

Для самодельного устройства можете использовать медную трубку (диаметр 6-7 мм) длиной в 2 метра, два хомута и буфер капота, подобранный по размеру к трубке.

Монтаж:

1. Просверлите 2 отверстия в бачке.
2. В каждой резинке буфера просверлите по одному отверстию для трубки.
3. Измеряем длину бачка и отрезаем столько же трубки с небольшим запасом.
4. Через горлышко помещаем трубку внутрь, затем, выводим 2 трубки через просверленные дыры.
5. Берете 2 буфера, смазываете трубки литолом и поворачиваете их в бачок.
6. Осталось разрезать шланг отработки «незамерзайки» с радиатора на бачок и подсоединить медную трубку подогрева.

После того как вы смонтируете подогрев бочка, веерные форсунки будут работать даже в мороз, оставляя ваше лобовое стекло идеально чистым.

В нашем интернет-магазине вы сможете купить автозапчасти с доставкой по всей России.



Популярные марки автомобилей для заказа запчастей

Audi BMW Citroen Mercedes Opel Peugeot Renault SEAT

Skoda Volkswagen Lexus Honda Infiniti Mazda Mitsubishi Nissan

Subaru Suzuki Toyota Kia Daewoo Hyundai Chevrolet Ford

Веерные форсунки омывателя лобового стекла

Хороший обзор дорожной ситуации через лобовое стекло автомобиля позволяет водителю безопасно управлять машиной в условиях насыщенного транспортного движения. Поэтому состоянию лобового стекла нужно уделять достойное внимание. Метеорологические осадки и перепад температур снаружи и внутри салона ухудшают прозрачность стекла, отрицательно влияя на безопасность управления. Грязь из-под колёс, налипшие насекомые, снег и потоки дождя с внешней стороны стекла должны как можно быстрее устраняться системой очистки, состоящей из автоматических механических дворников, омывателей переднего и заднего стекла, бачка с незамерзающей жидкостью.

Работа веерных форсунок омывателя лобового стекла

Веерные форсунки омывателя лобового стекла относятся к более поздним и модным разработкам системы подачи воды на стекло, по сравнению с классическими струйными разбрызгивателями воды. Они имеют свои особенности применения, знание которых позволит автолюбителям более осознанно подойти к выбору того или иного вида форсунок.

Веерные форсунки омывателя лобового стекла — положительные и отрицательные стороны

Основной отличительной особенностью форсунок секторного способа разбрызгивания является формирование широкого фронта мелких брызг моющей жидкости наподобие дождя, который полностью покрывает всю поверхность лобового стекла в отличие от струйных форсунок, подающих струю воды только на определённые участки перед водителем и передним пассажиром. Эта система расходования воды является более экономичной и эффективной по качеству и быстроте очистки стекла.

К преимуществам веерных форсунок омывателя лобового стекла относятся:

• Удаление пыли, грязи, насекомых производится полнее и качественнее за счёт равномерного смачивания большей площади стекла.
• Щётки дворников при первом же взмахе движутся уже по смоченной поверхности стекла, смывая, а не растаскивая грязь, достигая более быстрой очистки стекла.
• Экономия «незамерзайки«, предназначенной для эффективной очистки стекла, которая выражается немалой суммой при интенсивной эксплуатации автомобиля в городских и неблагоприятных климатических условиях.
• Уменьшается количество микроцарапин на лобовом стекле, появляющихся вследствие движения щёток дворников всухую.

К недостаткам веерного способа смачивания стекла относятся:

Кратковременное ухудшение видимости при работе форсунок

• После набрызгивания на лобовое стекло капель жидкости видимость дороги теряется до тех пор, пока  их не смахнут дворники. Это может раздражать некоторых водителей, что является причиной их отказа от использования веерных форсунок в пользу струйных.
• Веерные форсунки более подвержены обмерзанию, чем струйные. В условиях российского Севера они могут работать безотказно только с использованием специальной системы их подогрева.

Выбор веерных форсунок омывателя лобового стекла

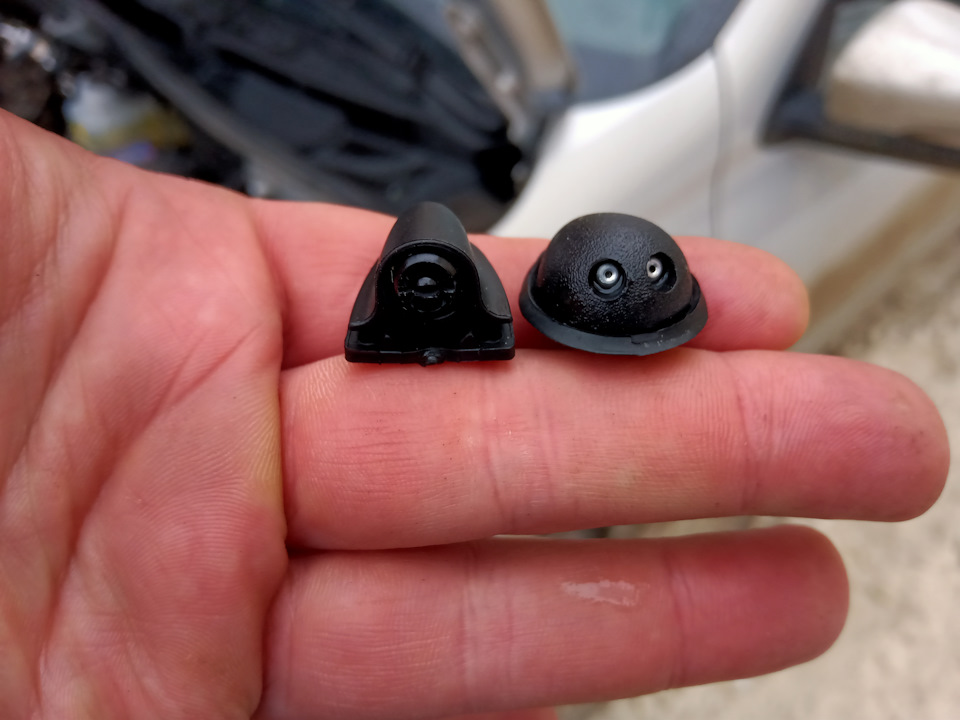

Струйные и веерные форсунки

Идеальным случаем является покупка фирменных форсунок, предназначенных для использования на данной конкретной модели автомобиля. Сегодня многие производители автомобильных аксессуаров выпускают такие оригинальные форсунки под конкретную марку и модель авто. Кроме того, существуют и универсальные виды веерных форсунок, которые могут быть приспособлены для использования на разных марках и моделях машин. В некоторых случаях возможно проведение небольших доработок.

Универсальными веерными форсунками считаются изделия под номерами 30655605 и 7845009010 в каталоге деталей автомобилей фирм Volvo и Ssang Yong. Первые используются в качестве штатных форсунок на Volvo S80. Оба изделия абсолютно одинаковы по конструкции, но отличаются в цене. «Кореец» стоит практически в два раза дешевле «шведа». Зато вольвовские форсунки считаются более престижными. Оба они могут быть использованы и на других марках автомобилей, в частности на «Дэу», «Субару», «Тойота», «Мазда» и далее.

Альтернативным вариантом могут быть форсунки от концерна Toyota для автомобилей бизнес класса. Они тоже могут применяться на различных моделях авто. Но здесь нужно знать, что в комплекте предусмотрена лишь одна форсунка, поэтому при покупке товара по каталогу следует повторить заказ дважды, чтобы получить две форсунки на машину. Чтобы заменить свои штатные струйные жиклёры веерными форсунками требуется приобрести сами форсунки и к нему ещё тройник со шлангами и обратным клапаном.

Ещё кое-что полезное для Вас:

• Полировка стекол автомобиля своими руками: удаление царапин с лобового стекла
• Веерные форсунки омывателя лобового стекла: как они работают, преимущества и недостатки
• 9 советов по выбору лобовых стекол для машины

Видео: Lada Granta — установка и испытание веерных форсунок омывателя

Подбор обратного клапана стеклоочистителей

Штатная конструкция омывателя может не иметь обратного клапана, который предназначен для предупреждения стекания жидкости из шлангов обратно в бачок во время отключения подсасывающего насоса. Клапан обеспечивает непрерывность подачи жидкости особенно в момент включения насоса, так как в трубопроводы не попадает воздух через отверстия форсунок. Клапан представляет собой обычный подпружиненный шарик, который закрывает собой отверстие форсунки при отсутствии давления жидкости. Можно использовать систему и без обратного клапана. Тогда надо предусмотреть механическую или электрическую схему задержки начала движения дворников относительно момента подачи воды. Жидкость должна успеть пройти по шлангам от бачка до форсунок до того, как начнут работать дворники.

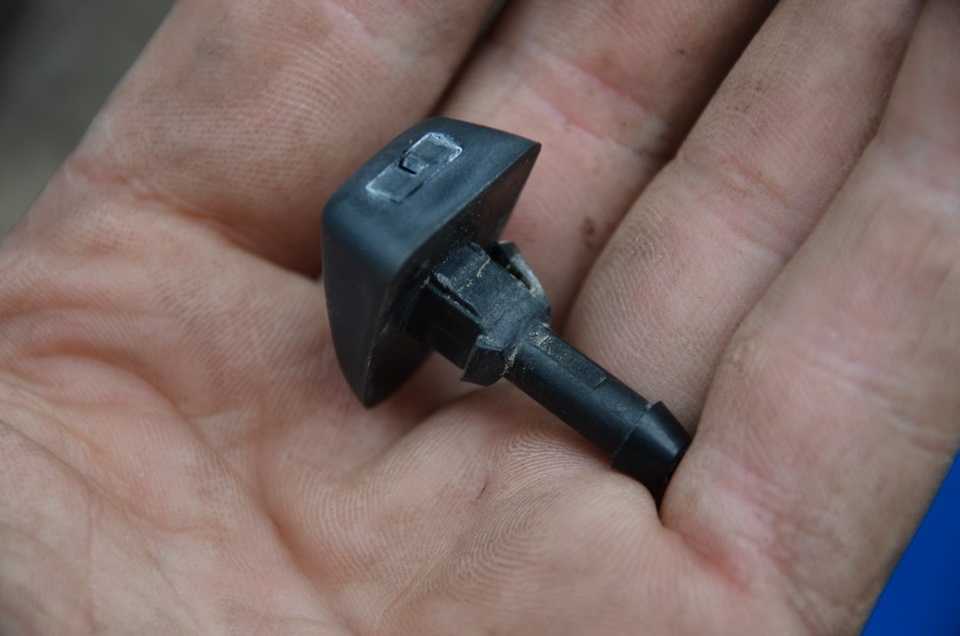

Универсальный обратный клапан для форсунок фирмы Toyota

Здесь можно использовать обратный клапан для «Жигулей» 8 и 9 модели под № 21080-5208550-00 в каталоге деталей ВАЗ или обратный клапан от топливной системы под номером 2108-1156010-01. Можно применять и импортные клапаны, например, для марок «Вольво» — каталожный номер детали 30896546 или для марок «Тойота» — 85321-26020. В качестве альтернативного варианта достойно внимания использование готового тройника со встроенным обратным клапаном для «Митсубиси» — номер детали M850641.

Нестандартным, но приемлемым решением является применение обратного клапана, используемого в аквариумном воздушном компрессоре. Он стоит обычно в выходной трубке компрессора, обладает высокой надёжностью и эффективностью работы. Кроме него в зоомагазине можно приобрести и гибкую силиконовую трубку для изготовления патрубков на обратный клапан и форсунки, которая используются для подачи воздуха в аквариум. Эта трубка по приспособленности к перепаду температур и сроку службы намного превосходит штатные шланги, применяемые в «Жигулях».

Установка веерных форсунок омывателей лобового стекла

Порядок установки веерных форсунок предусматривает выполнение следующих работ:

• снятие обивки на капоте, если она установлена, с аккуратной без поломок выемкой пластиковых пистонов с использованием специальных инструментов или двух плоских отвёрток;
• демонтаж буферных поролоновых прокладок, крепящихся на двухстороннем скотче (для их обратного монтажа потребуется новый скотч) и отсоединение накладки на пластиковые детали;
• отсоединение трубок, подающих жидкость, от штатных форсунок;
• демонтаж старых форсунок, которые могут крепиться к капоту или раме с помощью пластиковых фиксаторов или крепёжных гаек;
• подключение патрубка на веерные форсунки и предварительная установка их на штатные места без окончательной фиксации;
• подключение обратных клапанов к трубопроводам омывающей жидкости и патрубкам форсунок, надёжное их закрепление;
• проверка работоспособности системы и регулировка направления веера жидкости на лобовое стекло;
• окончательная фиксация форсунок.

Видео: Универсальные веерные форсунки — обзор, установка, пример работы

При установке и настройке форсунок может потребоваться корректировка отверстий, подгонка форсунок по размерам, направлению, высоте и наклону положения. Для этого нужно подрезать, подпиливать или, наоборот, наращивать основание форсунок с помощью инструментов и резиновых или пластиковых прокладок. В результате нужно добиться, чтобы площадь разбрызгивания жидкости по поверхности стекла была максимальной, но не выходила за его пределы.

Форсунка омывателя ветрового стекла Volvo XC60 (передняя) — 31349005

Выберите год:

• 2023
• 2022
• 2021
• 2020
• 2019
• 2018
• 2017
• 2016
• 2015
• 2014
• 2013
• 2012
• 2011
• 2010
• 2009 г.

“},”vehicleDescription”:null},”interpret”:{“exampleSearch”:”31349005″,”searchSummary”:””,”refineSearch”:””,”searchWordList”:””,”ukeyMake” :5772,”ukeyModel”:89436,”ukeyCategory”:0,”modelYear”:”ALL”,”nModelYear”:0,”ukeyTrimLevel”:0,”ukeyDriveLine”:0,”searchTerm”:””,”введение “:”Найдено точное совпадение со складским кодом \”31349005\”.для вашего Volvo xc60″,”relatedSearchLink”:”Показать все детали Volvo XC60, такие как \”Форсунка омывателя ветрового стекла (передняя)\””,”ukeyModelRange”:0 }, «корзина»: ложь, «производительность»: истина, «аксессуар»: истина, «соответствует»: ложь, «идентификатор»: «RelatedProductsComponent», «название»: «RelatedProductsComponent», «стиль»: «»,» dataAttributes”:null,”ariaAttributes”:null,”shouldRenderVueComponent”:true,”message”:null,”localizedResources”:{}} };

Рекомендуемая производителем розничная цена $ 49,07

Добавить в корзину

Выберите опции продукта

ПРЕДУПРЕЖДЕНИЕ

Химические вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной функции, могут присутствовать в автомобильном сервисе, запасных частях и жидкостях. Для получения дополнительной информации перейдите к разделу «Рак и репродуктивный вред». www.P65Warnings.ca.gov

“},”vehicleDescription”:null},”interpret”:{“exampleSearch”:”31349005″,”searchSummary”:””,”refineSearch”:””,”searchWordList”:””,”ukeyMake”:5772 ,”ukeyModel”:89436,”ukeyCategory”:0,”modelYear”:”ALL”,”nModelYear”:0,”ukeyTrimLevel”:0,”ukeyDriveLine”:0,”searchTerm”:””,”введение”: “Найдено точное совпадение со складским кодом 31349005″. «корзина»: false, «производительность»: false, «аксессуар»: false, «isRelated»: true, «id»: «AlsoBoughtComponent», «title»: «AlsoBoughtComponent», «стиль»: «», «dataAttributes» :null,”ariaAttributes”:null,”shouldRenderVueComponent”:true,”message”:null,”localizedResources”:{}} };

Политика и информация

Гарантия производителя

Как прочистить забитые омыватели ветрового стекла

Вы наполнили

бачок очистителя ветрового стекла

жидкостью и очистили лобовое стекло и щетки, но при включении переключателя омывателя ничего не вытекает. . В чем дело?

Девять раз из 10, форсунки забиты , оставив вашу систему омывателя практически неработоспособной, и вы рискуете ездить с грязным ветровым стеклом.

В этой ситуации восстановить работоспособность системы стеклоочистителей можно так же просто, как взять булавку и немного мыла. Но прежде чем приступить к очистке засоренных омывателей ветрового стекла, убедитесь, что:

Если эти параметры соблюдены, но жидкости все еще нет, вы можете перейти к очистке засоренных омывателей. Вот руководство от

Джерри

о том, как прочистить омыватели ветрового стекла.

Позвольте Джерри найти вашу цену всего за 45 секунд

Без спама · Без длинных форм · Без комиссий

Найдите страховые сбережения (100% бесплатно)

Очистите внешнюю поверхность форсунок омывателя Форсунки омывателя могут испачкаться так же, как и остальная часть автомобиля, поэтому возьмите тряпку и немного мыльной воды и тщательно промойте их.

Сотрите всю грязь, которая может блокировать поток жидкости, и не бойтесь сильно протирать.

Очистите внутреннюю часть форсунок с помощью булавки

Если у вас есть игла, вы можете использовать ее для очистки внутренней части форсунок. Просто несколько раз проткните штифт внутри сопла , пока он не перестанет выходить грязным.

Предварительно нагрейте штифт с помощью горелки или горячей воды, чтобы избавиться от засоров.

Очистка подкапотных шлангов

Если очистка наружных форсунок не помогает, скорее всего, у вас засорились шланги для жидкости омывателя ветрового стекла, находящиеся под

капот

. Их легко проследить, поскольку они проходят от капота (самой задней части моторного отсека, которая поддерживает капот и основание ветрового стекла) к бачку для жидкости ветрового стекла, и их обычно можно снять, просто потянув за них.

Поскольку эти шланги имеют небольшой диаметр, вы, вероятно, захотите проткнуть их тонкой проволокой , очистив их так же, как форсунки.

Поддержание исправной работы стеклоочистителей — это не только вопрос удобства; это о безопасности. Грязное ветровое стекло может отвлекать и ухудшать видимость, когда вам это нужно больше всего.
