Установка заднего спойлера: Инструкция по установке антикрыла на машину

Инструкция по установке антикрыла на машину

При движении автомобиля потоки воздуха, проходящие под его днищем, слегка приподнимают автомобиль. Автомобильный спойлер создает прижимную силу на заднюю ось машины за счет «гашения» завихрений потоков воздуха, вырывающихся из-под днища кузова, не давая автомобилю уйти в занос.

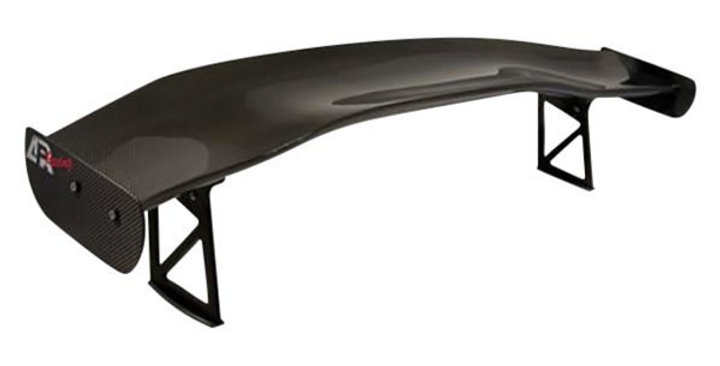

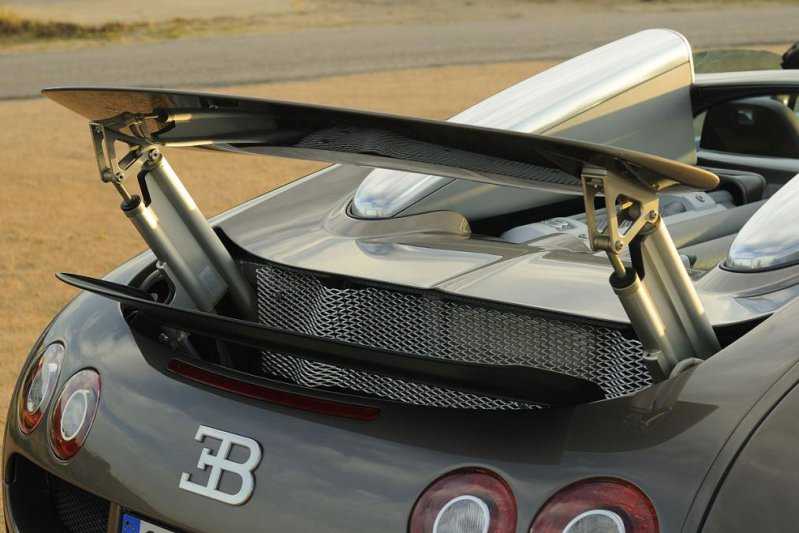

Тоже делает антикрыло, только разрезая воздух, который обтекает кузов сверху. Антикрыло оправдано в спортивных автомобилях, где вхождение в повороты происходит на высоких скоростях. На Жигулях и ВАЗ 21099 спойлер ставят для красоты. Особой помощи от него владельцы автомобиля не ощущают, так как не набирают таких высоких скоростей, чтобы машину приподняло потоками воздуха. Подробнее здесь.

Стоимость спойлера или антикрыла зависит от марки автомобиля и производителя продукта, но начинается от 100 до 400$.
Экономить на антикрыле не нужно – взяв «универсальное» на авторынке рискуете только ухудшить аэродинамику автомбиля.
Делают спойлеры или антикрылья в основном делают из пластика, чуть меньше из алюминия и карбона.
Карбоновые крылья дорогие, из пластика могут оказаться не долговечные, так как выгорают на солнце. Алюминиевые смотрятся дерзко, но на любителя.

Аэродетали кузова не желательно устанавливать самому, если вы не специалист по аэродинамике и не можете самостоятельно рассчитать нужный угол атаки. Неправильный выбор аэродетали кузова, по принципу «эта красивее смотрится», может повысить лобовое сопротивление кузова машины воздушным потокам. А неграмотная установка может поднять заднюю часть автомобиля над дорогой на большой скорости.

Для установки понадобится:

• Рулетка
• Гаечные ключи
• Маркер
• Дрель
• Шлифовальный круг (или шлифовальная бумага)
• Пылесос
• Финишная краска
• Защитные очки

Шаг #1. – Измерьте крышку багажника

Измерьте длину и ширину крышки багажника.

Шаг #2. – Приобретение

В магазине понадобятся размеры багажника. Выберете аэродинамический элемент подходящий для вашей модели, с продавцом магазина. Можно взять универсальное антикрыло, крепления которого подгоняются под размеры крышки багажника.

Шаг #3. – Сборка

Если скобки креплений антикрыла регулируются, подгоните их под размеры багажника и гаечным ключом тщательно затяните держащие болты.

Шаг #4. – Разметка места для установки

Примерьте аэродеталь к месту установки. Убедитесь, что она смотрит в правильном направлении. Отметьте маркером места под крепления.

Шаг #5. – Сверлим монтажные отверстия

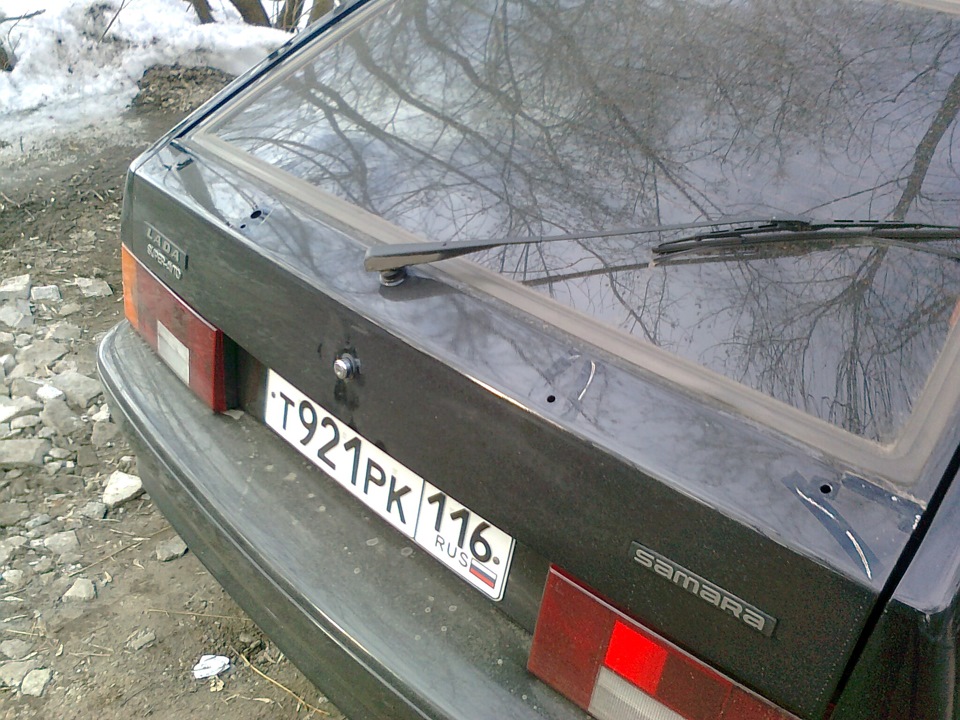

Для отверстий в багажнике берем дрель со сверлами нужного размера. Начните с отверстий с диаметром поменьше, затем пошире. Пропылесосьте багажник от опилок.

Шаг #6. – Обработка монтажных отверстий

Шлифовальным кругом (или шлифовальной бумагой), сгладьте края проделанных отверстий. Нанесите слой финишной краски на края, чтобы не развилась ржавчина (методы борьбы с коррозией тут). Повторите процедуру с пылесосом еще раз, чтобы удалить металлические опилки.

Шаг #7.

– Установка

Установите деталь на багажник, установите шайбы, а затем, используя гаечный ключ затяните болты, которые крепят антикрыло или спойлер к кузову. Болты затягивайте на одинаковую силу сопротивления. Устанавливаемая деталь не должна «играть», т.е. шататься в месте крепления.

Шаг #8 – Обкатка

Не летите на гоночный трек, вначале в медленном режиме обкатайте аэродеталь, почувствовав как ведет себя автомобиль при разгоне и поворотах. Если все нормально, катайтесь на здоровье.

Инструкция по установке заднего спойлера “Чистое стекло” на Renault Duster

В автомобиле спойлером называется устройство, которое способствует перенаправлению воздушных потоков путем изменения аэродинамических качеств кузова. Технические характеристики обычного пассажирского автомобиля с этим устройством практически неизменны и особой роли данный аксессуар не играет. Однако в спортивных моделях автомобиля его аэродинамические характеристики ставятся на одну ступень с характеристиками двигателя. Мы рассмотрим поэтапную установку спойлера на автомобиль модели Renault Duster.

Содержание

1. Спойлер чистое стекло
2. Инструменты
3. Подготовка
4. Установка
5. Приклеиваем к крышке багажника
6. Фиксируем с помощью скотча
7. Завершающая стадия установки
8. Рекомендации
9. Видео по установке
10. Фото

Спойлер чистое стекло

Инструменты

Понадобятся следующие инструменты:

• клей герметик, желательно полиуретановый;
• пистолет для герметика;
• нож;
• малярный скотч;
• обезжириватель.

Подготовка

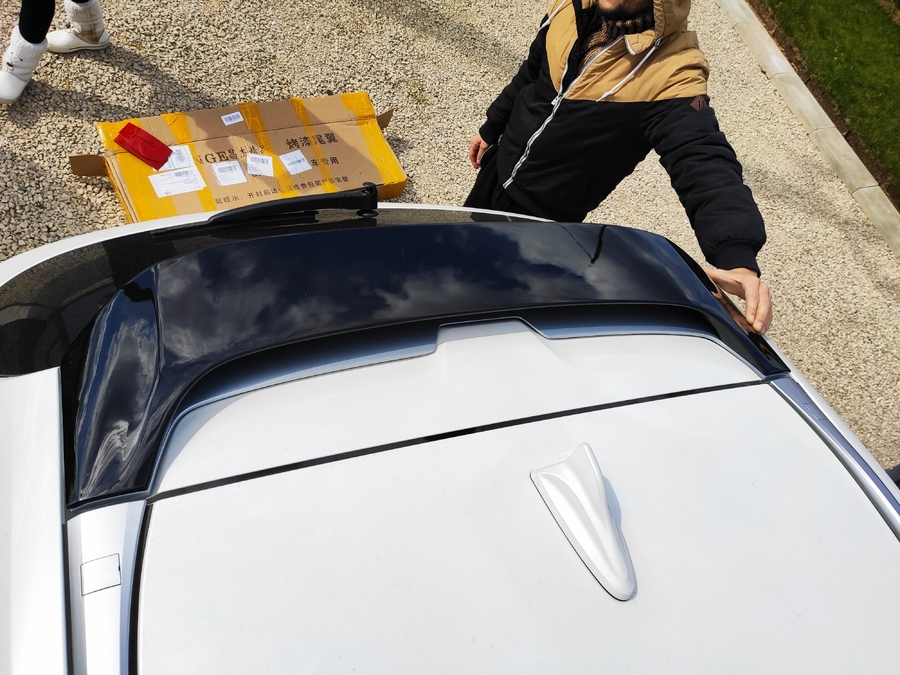

Конструкцию перед установкой надо примерить, отметив при этом точное местоположение. Обычно его устанавливают сзади, в области багажника. Примерка заключается в следующих действиях:

• сначала прикладываем спойлер к крышке багажника, оставив с обеих сторон равномерные боковые  зазоры;
• далее необходимо отметить его месторасположение на крышке (отметки делаются при помощи точек или линий, прочерченных маркером).

Рекомендация для мастера-установщика – все работы по монтажу желательно проводить вдвоем – это намного удобнее, быстрее, да и качество установки будет намного лучше.

Отметки сделаны, теперь спойлер можно снять, проводим обезжиривание  поверхности. Для этого нам понадобится обезжириватель, с его помощью необходимо протереть посадочные места (то есть те области, которые будут прикрепляться непосредственно к крышке багажника и заднему стеклу). Таким же образом необходимо провести обезжиривание и самого места, в тех местах, где будет осуществляться крепление.

На самом спойлере делаем насечки ножом, это нужно для того, чтобы клей герметик лучше приклеился к поверхности.

Установка

Приклеиваем к крышке багажника

После проведения обезжиривания необходимо с участков скотча снять защитные пленки (если они есть). Далее наносим клеевой герметик в области посадочных мест. После этого вдвоем прикрепляем спойлер к крышке багажника в тех точках, которые были отмечены во время замеров. Немного прижать и подержать в таком положении, чтобы элемент тюнинга хорошо прикрепился к обезжиренной поверхности крышки.

Фиксируем с помощью скотча

На следующем этапе его надо надежно зафиксировать. Для проведения этой операции берем неотъемлемую часть автомобильного спойлера – малярный скотч.

На некоторых видах используется для крепления лапка – это особая конструкция, главной целью которой выступает надежная фиксация приклеенного спойлера с внутренней стороны багажника. Если она есть, то поступаем следующим образом.

На внешней боковой поверхности спойлера имеются специальные пазы, в которые надо вставить лапку. Для проведения этой операции открываем багажник Дастера, пазы нужно заблаговременно заполнить герметиком. Лапки крепятся с обеих сторон, по внутренним краям багажника, крепление проводится при помощи болтов. Внешний край лапки соединяем с пазом спойлера, который мы заполнили герметиком. Далее затягиваем болт, тем самым крепко фиксируя лапку в пазах. Затягиваем болт не слишком сильно, подобная операция проводится с обеих сторон внутренней части багажного отделения.

Завершающая стадия установки

Когда фиксирующие части будут надежно закреплены, багажник закрываем и проводим финальную отделку пазов герметиком. То есть, еще раз наносим герметик на области соединения фиксирующих лапок с пазами спойлера. После нанесения берем ватную палочку или сухую ткань – убираем остатки герметика. Теперь необходимо дать клеящему герметику возможность высохнуть.

Рекомендации

Пользоваться готовой конструкцией можно спустя 24 часа после закрепления. Лучше всего дать отстояться 3-4 дня.

Монтаж на автомобиль Renault Duster проводится без особого труда, но желательно такую процедуру осуществлять в присутствии опытного помощника.

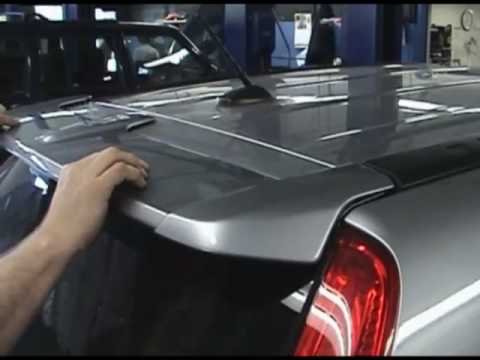

Видео по установке

Фото

Установка спойлера багажника | AeroBon Aerodynamic (Wiitron International Electronics)

Шаг 1:  Первое, что вы должны сделать, это вымыть конец заднего багажника с помощью средства для чистки автомобилей и воды, чтобы избавиться от грязи и пыли и обеспечить лучшее сцепление. Высушите тканью из микрофибры, замшевым полотенцем и т. д.



Шаг 2:  Следующим шагом будет прием изопропилового спирта, чем выше процентное содержание спирта, тем лучше эффект. Возьмите чистую тряпку из микрофибры, смочите ее спиртом и протрите край заднего багажника, где будет располагаться спойлер. Это удалит любой существующий воск, поэтому двусторонний скотч лучше приклеится.



Шаг 3: Далее необходимо приклеить двухсторонний скотч к самому спойлеру. С помощью двустороннего скотча 3М или любого надежного автомобильного двустороннего скотча. При наклеивании двойной ленты на заднюю часть крепления спойлера необходимо оставить расстояние не менее 3 мм от края поверхности крепления спойлера.



Шаг 4:  Поместите спойлер на задний багажник в правильном месте. Специально для спойлера в нем была выточена канавка, которая совпадала с углом крышки багажника. Разместив спойлер в нужном месте, наклейте вокруг спойлера несколько кусочков малярной ленты, чтобы отметить его местоположение. Убедитесь, что между краем заднего багажника и краем спойлера с обеих сторон есть равномерный зазор.



Шаг 5:  После наклеивания ленты наклейте пару отрезков ленты, соединяющих переднюю часть спойлера непосредственно с задним багажником, затем нарисуйте линию ручкой или маркером по всей длине ленты. Затем отделите его там, где лента встречается со спойлером. Когда вы устанавливаете спойлер, вы будете использовать эти маркировки, чтобы выровнять спойлер соответствующим образом.





Шаг 6:  После правильного размещения возьмите фен (или, если вы осторожны, сработает фен) и нагрейте поверхность края ствола. Он не должен быть горячим, просто теплым на ощупь. Затем используйте фен на сильном огне, чтобы нагреть ленту, лента на акриловой основе быстро нагреется. Этот шаг делает ленту более гибкой, а также более липкой.



Шаг 7:  Далее снимите красную подложку с двусторонней ленты и ВНИМАТЕЛЬНО выровняйте одну сторону спойлера с отмеченным на багажнике положением.

ПОСЛЕ КОНТАКТА ЛЕНТЫ С БАГАЖНОМ ЕГО ОЧЕНЬ ТРУДНО ПОДНЯТЬ ИЛИ ПЕРЕМЕСТИТЬ.  После того, как вы опустите одну сторону, медленно продвигайтесь вниз по всей длине спойлера, осторожно нажимая вниз.



Шаг 8:  После установки спойлера дополнительным шагом будет использование малярной ленты, чтобы прижать спойлер на ночь. Это позволяет ленте достичь максимальной адгезионной прочности. Обратите внимание, что очень важно, чтобы вы не приклеивали ленту от центральной кромки спойлера к задней части багажника, вы хотите, чтобы передний край спойлера оставался как можно ближе к багажнику.



Шаг 9:  После того, как двусторонняя лента осядет, аккуратно удалите остатки малярной ленты и отойдите в сторону, чтобы полюбоваться своей работой.



Высокоэффективный спойлер багажника для Tesla Model 3

МОДЕЛЬ S ОТКЛЮЧЕННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ S-APEX

• МОДЕЛЬ S ПЛЕТКА / МОДЕЛЬ S (2021+)
• МОДЕЛЬ S (2016.5 – 2020)
• МОДЕЛЬ S (2012 – 2016,5)

• ВЫСОКОПРОИЗВОДИТЕЛЬНАЯ МОДЕЛЬ S-APEX PLAID
• МОДЕЛЬ S PLAID (2021+) УЛУЧШЕНА ПРОИЗВОДИТЕЛЬНОСТЬ
• МОДЕЛЬ S PLAID (2021+) ВНЕШНЯЯ АЭРОДИНАМИКА
• МОДЕЛЬ S PLAID (2021+) ЭФФЕКТИВНЫЕ ТОРМОЗА
• MODEL S PLAID (2021+) БОЛЬШОЙ ТОРМОЗНОЙ КОМПЛЕКТ (BBK)
• МОДЕЛЬ S PLAID (2021+) PERFORMANCE ПОДВЕСКА
• МОДЕЛЬ S PLAID (2021+) ГОНОЧНОЕ ОБОРУДОВАНИЕ
• МОДЕЛЬ S ПЛЕТКА (2021+) ИНТЕРЬЕР
• МОДЕЛЬ S PLAID (2021+) КОЛЕСА

МОДЕЛЬ 3 UNPLUGGED PERFORMANCE ASCENSION

• UNPLUGGED PERFORMANCE MODEL 3 ASCENSION
• УЛУЧШЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ МОДЕЛИ 3
• МОДЕЛЬ 3 ВНЕШНЯЯ АЭРОДИНАМИКА
• МОДЕЛЬ 3 ЭФФЕКТИВНЫЕ ТОРМОЗА
• МОДЕЛЬ 3 БОЛЬШОЙ ТОРМОЗНОЙ КОМПЛЕКТ (BBK)
• МОДЕЛЬ 3 КОЙЛОВЕРЫ
• ПОДВЕСКА МОДЕЛЬ 3
• МОДЕЛЬ 3 ГОНОЧНОЕ ОБОРУДОВАНИЕ
• МОДЕЛЬ 3 ИНТЕРЬЕР
• МОДЕЛЬ 3 КОЛЕСА

БЕЗ ПОДКЛЮЧЕНИЯ PERFORMANCE ASCENSION

SHOW MODEL 3 ПОЛНАЯ ПРОГРАММА АВТОМОБИЛЯ

MODEL X UNPLUGGED PERFORMANCE

• МОДЕЛЬ X / ПЛЕТКА (2021+)
• МОДЕЛЬ Х (2015 – 2020)

• МОДЕЛЬ X PLAID (2021+) УЛУЧШЕНА ПРОИЗВОДИТЕЛЬНОСТЬ
• МОДЕЛЬ X PLAID (2021+) ВНЕШНЯЯ АЭРОДИНАМИКА
• МОДЕЛЬ X PLAID (2021+) ЭФФЕКТИВНЫЕ ТОРМОЗА
• MODEL X PLAID (2021+) PERFORMANCE ПОДВЕСКА
• MODEL X PLAID (2021+) БОЛЬШИЕ ТОРМОЗНЫЕ КОМПЛЕКТЫ
• MODEL X PLAID (2021+) ИНТЕРЬЕР
• MODEL X PLAID (2021+) КОЛЕСА

МОДЕЛЬ Y UNPLUGGED PERFORMANCE ASCENSION

• МОДЕЛЬ Y ПОЛНАЯ ПРОГРАММА ПЕРЕОБОРУДОВАНИЯ АВТОМОБИЛЯ
• МОДЕЛЬ Y ПОВЫШЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ
• МОДЕЛЬ Y ВНЕШНЯЯ АЭРОДИНАМИКА
• МОДЕЛЬ Y ЭФФЕКТИВНЫЕ ТОРМОЗА
• МОДЕЛЬ Y ХАРАКТЕРИСТИКИ ПОДВЕСКА
• МОДЕЛЬ Y БОЛЬШИЕ ТОРМОЗНЫЕ КОМПЛЕКТЫ
• МОДЕЛЬ Y
• МОДЕЛЬ Y ГОНОЧНОЕ ОБОРУДОВАНИЕ
• МОДЕЛЬ Y ИНТЕРЬЕР
• МОДЕЛЬ Y КОЛЕСА

ВЫСОКОПРОИЗВОДИТЕЛЬНАЯ МОДЕЛЬ Y

ПОКАЗАТЬ МОДЕЛЬ Y ПОЛНАЯ ПРОГРАММА АВТОМОБИЛЯ

Поиск товаров

ТЕСЛА МОДЕЛЬ 3

Если двухсторонняя клейкая лента не приклеивается непосредственно к окрашенной в заводских условиях поверхности  , лента не будет так прочно приклеиваться. Это относится к автомобилям с виниловой пленкой, краской защитной пленкой и/или керамическими покрытиями. В таком случае поверхность, на которую наклеена двусторонняя лента, должна быть отшлифована наждачной бумагой, чтобы получить надлежащее сцепление с поверхностью, чтобы высокопрочная лента имела такое же сцепление, как и на обычных немодифицированных окрашенных бамперах. Необходимо использовать усилители адгезии. Если у вас возникнут дополнительные вопросы, свяжитесь с нами.

ИНСТРУКЦИИ

РИСУНОК 1 ФИГУРА 2 РИСУНОК-3 РИСУНОК-4

1. Прежде чем начать, убедитесь, что багажник вашей модели 3 тщательно очищен смесью спирта и воды 50/50.

2. Поднимите спойлер и обклейте лентой окружающие области в зависимости от того, где он будет размещен, как показано на рис. 1.

3. Центрирование можно выполнить с помощью логотипа Unplugged Performance на нижней стороне спойлера или путем измерения примерно 36мм от края багажника до края спойлера.

4. Нанесите усилитель адгезии на заклеенный участок, мы используем Primer 94.

5. Дайте усилителю адгезии высохнуть и начните снимать подложку с двустороннего VHB. Не удаляйте всю подложку, а только края, как показано на рис. 2.

6. Как только спойлер окажется в правильном положении, начните оттягивать заднюю часть VHB от центра наружу к краю, как показано на рис. 3.

7. После того, как вся подложка VHB будет удалена, приложите давление в течение не менее 60 секунд, как показано на рисунке 4.

АВТОМОБИЛЬ ЗАПРЕЩАЕТСЯ МЫТЬ ИЛИ МОКАТЬ В ТЕЧЕНИЕ ПО КРАЙНЕЙ МЕРЕ 24 ЧАСОВ. АВТОМОБИЛЬ МОЖЕТ УПРАВЛЯТЬ, НО НЕ ПРЕВЫШАЕТ 50MPH.
