Установка камеры заднего вида Форд Фокус 3 (Ford Focus 3) своими руками.

В наши дни камеры заднего вида набирают большую популярность в России. Так как их можно приобрести почти на любую марку автомобиля, и не беда, если у вас нет авто магнитолы с большим дисплеем, камеру можно подключить к специальному зеркалу заднего вида с монитором, без особых вмешательств в конструкцию автомобиля. В сегодняшней статье я расскажу, как можно сделать тюнинг своими руками, установив камеру заднего вида.



















На автомобилях Ford Focus 3 (Форд Фокус 3), в средних комплектациях, не установлена камера заднего вида. На данную модель камера заднего вида встроена в ручку открывания багажника. А подключать её будем к накладке на зеркало заднего вида с встроенным монитором 5 дюймов, что вполне хватит для хорошего обзора, при парковке задним ходом.

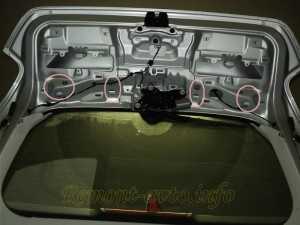

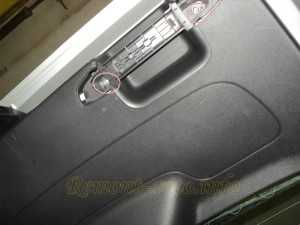

1. Открываем багажник, тонкой отвёрткой поддеваем заглушки ручек закрывания багажника, на обшивке, и снимаем их.
2. Откручиваем под ними четыре само реза, остальные крепления обшивки, только пистоны, так что просто отщёлкиваем всю обшивку и снимаем.

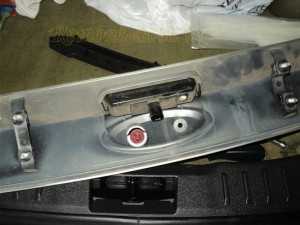

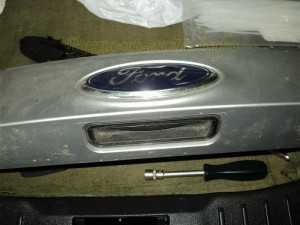

3. Откручиваем 6 гаек 10 мм, и снимаем корпус крепления ручки открытия багажника.

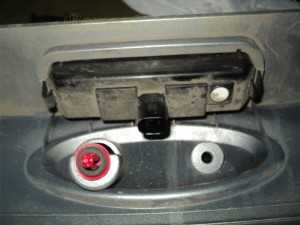

4. Отсоединяем штатный разъем ручки и снимаем её.

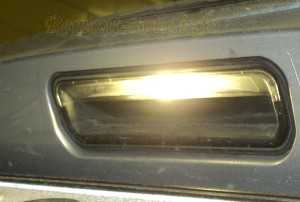

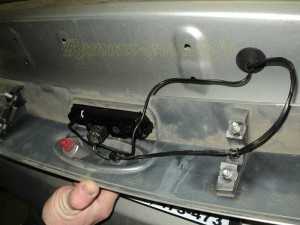

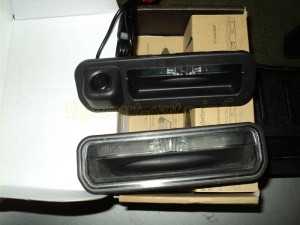

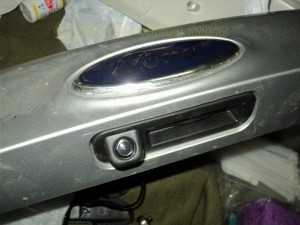

5. Устанавливаем в штатное место новую ручку с камерой, провода от нее, аккуратно пропускаем через резиновый уплотнитель в внутреннюю часть крышки багажника.

Для упрощения установки камер заднего вида, существуют модули беспроводного соединения, с помощью их видео сигнал передаётся по радио частоте, и протягивать видео кабель не нужно.

Модули беспроводного соединения у нас шли в комплекте с камерой, поэтому их не пришлось заказывать отдельно.
6. Устанавливаем корпус крепления ручки открытия багажника на место.

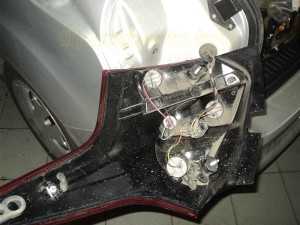

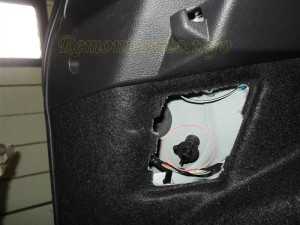

7. Откручиваем две пластиковые гайки (барашки), и снимаем задний левый фонарь. Дальше что бы снять задний фонарь, нужно аккуратно сдёрнуть его с защёлки в левую сторону. Нужно найти цвета проводов, лампы заднего хода.



















Нужный провод оказался, зелёный с коричневой полоской, это плюс, а белый с чёрным это минус. Проверить это очень легко, с помощью обычного тестера или лампочки. При включённом зажигании, и включённой задней передачи, на этом проводе появлялось напряжение 12 вольт.

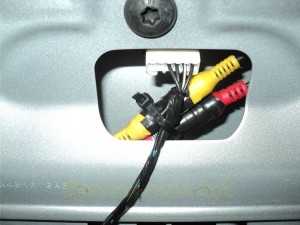

8. К разъёмам от камеры, присоединяем модуль беспроводного соединения, модуль нужно зафиксировать в крышке багажника, приклеив его на двусторонний скотч или притянув пластиковым хомутом.

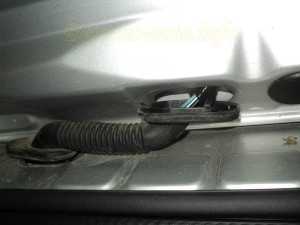

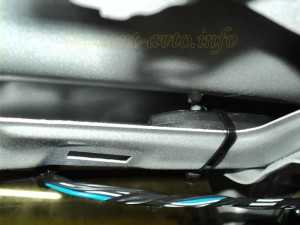

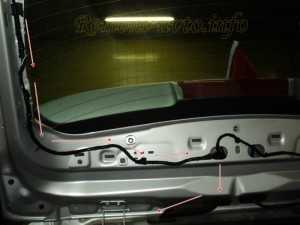

9. Дальше, провода питания протягиваем с общим жгутом проводов, через резиновую гофру, под обшивку потолка, далее по боковине, и присоединяем провода питания, к найденным ранее проводам от заднего фонаря.

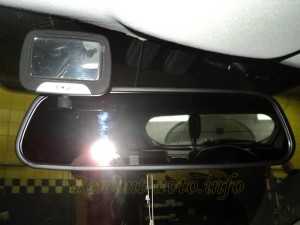

Установка зеркала заднего вида с монитором.

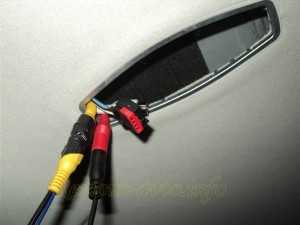

Обычно при подключении зеркала заднего вида с монитором, провод питания подключается к не постоянному плюсу, который используется на плафоне подсветки салона.





















Но особенностью электрической части автомобиля Форд Фокус 3, является в том, что все ближайшие провода электропроводки, имеют постоянный плюс.
При подключении к такому плюсу, зеркало будет постоянно под напряжением, и из-за этого будет происходить разряд аккумулятора.

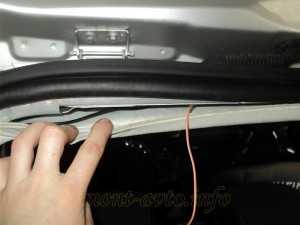

И было принято решение, проложить провода питания зеркала заднего вида, под обшивкой потолка. И соединить все с тем же проводом, от заднего фонаря.

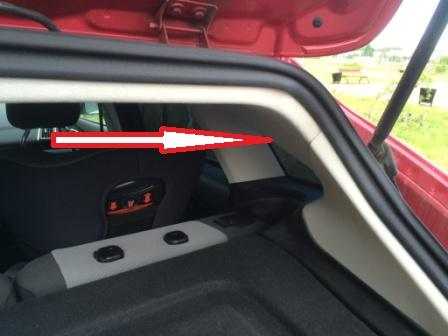

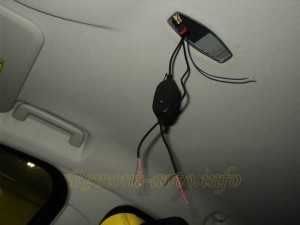

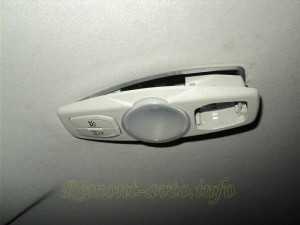

Что бы проложить кабель питания, нужно будет снять, два плафона подсветки салона.



















Собираем все обшивки и запчасти на место, установка закончена.

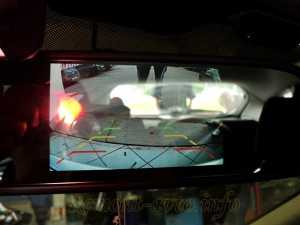

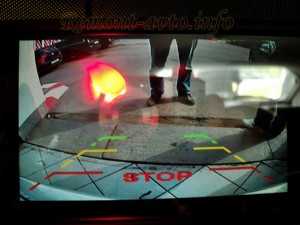

После не большого самостоятельного тюнинга автомобиля, можно пользоваться камерой заднего вида.



















[ico type=»icon-hand-right»] Камеру заднего вида на Форд Фокус 3 (хорошую) можно купить ТУТ

[ico type=»icon-hand-right»]Камеру заднего вида на Форд Фокус 3 можно выбрать, заказать ТУТ

[ico type=»icon-hand-right»]Накладку на зеркало заднего вида с монитором 5 дюймов можно заказать, купить ТУТ

[ico type=»icon-hand-right»]Модули беспроводного соединения камер заднего вида, можно заказать, купить ТУТ



Содержащиеся на сайте, сведения о ценах, носят исключительно информационный характер. Указанные цены могут отличаться от действительных цен уполномоченных официальных дилеров и других автосалонах, разных городов и регионов Москва СПБ, Астрахань, Барнаул, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Калининград, Краснодар, Красноярск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Оренбург, Пермь, Ростов-на-Дону, Самара, Саратов, Ставрополь, Тольятти, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и т.д.

remont-avto.info

ford focus 3 установка камеры заднего вида на дисплей рп7

Изначально у меня стояла штатная система рп32. Через какое-то время я решил заменить дисплей рп32 на дисплей рп7. Делалось это с заглядыванием в будущие, для установки камеры заднего вида.

Немного теории. Чтобы установить камеру нам потребуется:

  • ford focus 3
  • дисплей рп7
  • прошивка дисплея рп7 под камеру
  • нештатная(китайская) камера заднего вида

Если все есть можно смело двигаться в бой.

Дисплей рп7 имеет выход fakra. Собственно, после прошивки дисплея через него и можно подрубить камеру.

Дальше нам нужно, протянуть этот провод назад. Однако у большинства, а может и у всех, есть fakra провод прокинутый от задней двери до ног переднего пассажира. Оста-нется только нарастить его до монитора спереди и до камеры сзади.

Питание можно брать как от заднего фонаря, так и от стеклоочистителя. Мнений, что пра-вильнее много, я думаю каждый сам выбирает.

Это было немного теории, а теперь практика.

Итак у нас есть дисплей рп7, fakra от задней двери до ног пассажира. Начнем с соедине-ния fakra и дисплея.

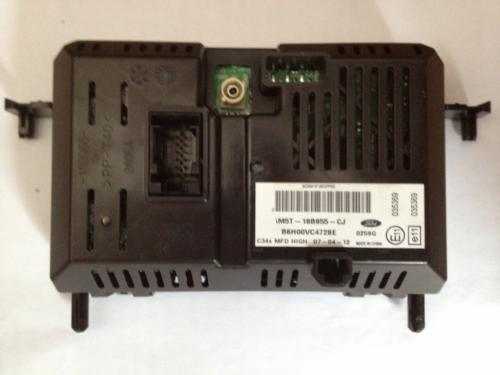

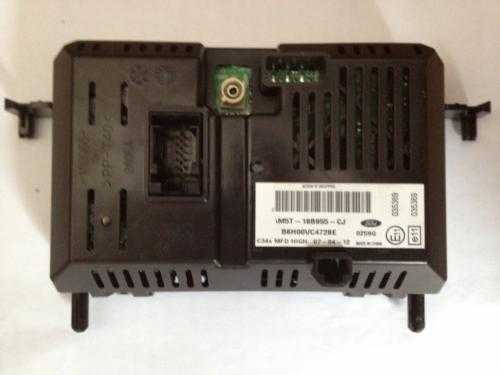

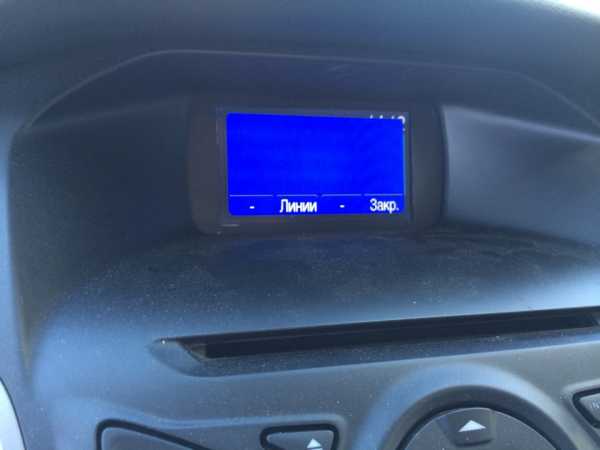

На фото ниже дисплей от рп7. Белый(кремовый) разъем и есть нужная нам fakra


Как добраться до дисплея было описано здесь>>>

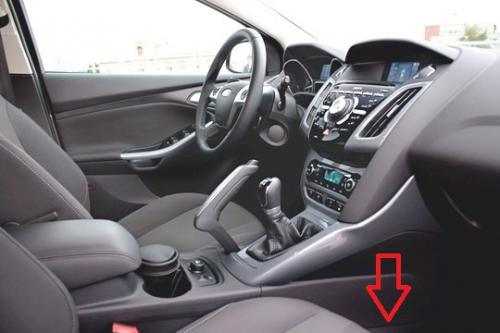

Искать его нужно в центральной панели со стороны ног пассажира
Вот здесь

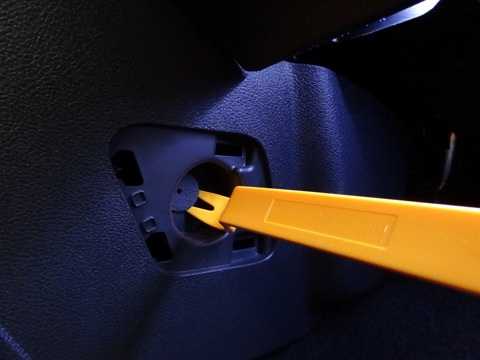

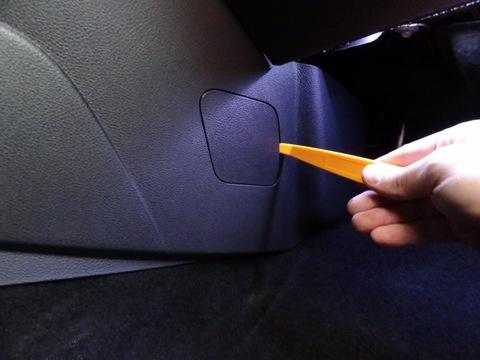

Для этого сначала снимаем квадратную заглушку

вытаскиваем оттуда клоп.

Дальше аккуратно начинаем тянуть на себя. Панель держится на защелках.

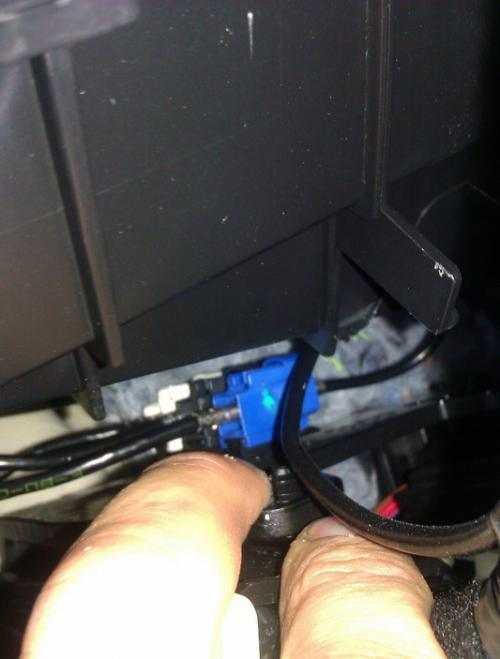

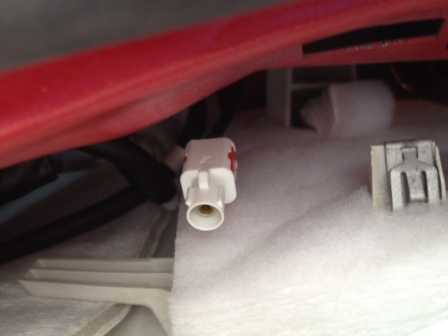

Сняв панель внизу ищем нашу fakra. Должно быть что-то вроде этого



Дальше берем заранее приобретенный(или при правильных руках, сделанный самостоятельно) провод fakra и соединям данный провод с дисплеем.

Если будите покупать провод  FAKRA то покупайте  FAKRA (он везде подойдет неошибетесь)
Вперед нужно FAKRA Z, на концах мама, папа. Около 0,5 метра

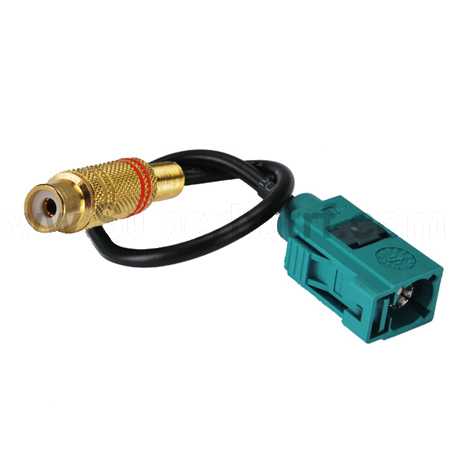

Назад  FAKRA Z, на концах мама второй пустой либо с разъемам RCA ("тюльпан").
Если берете конец не обжатый, то нужно около 0,5 метра.
Если на конце будет с разъемам RCA ("тюльпан"), нужно более точно вымерять длину и возможны проблемы при протаскивании провода через проходки.
Я брал не обжатый провод и после протаскивания просто прикрутил на конец RCA ("тюльпан").
С проводами вроде немного разобрались, дисплей подключили, теперь переходим к задней части  машины и поискам провода.

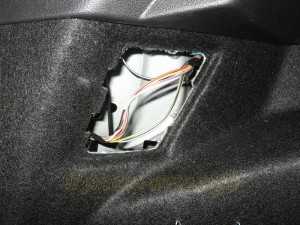

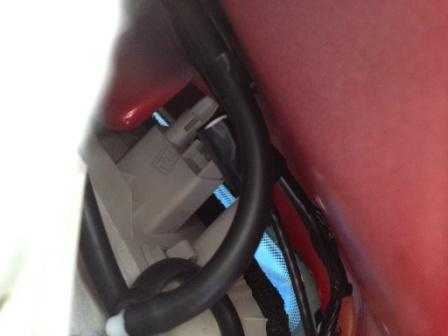

Ответная часть штатного провода таится здесь

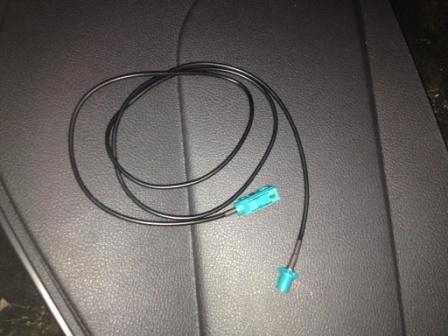

Вот провод в смотанном состоянии

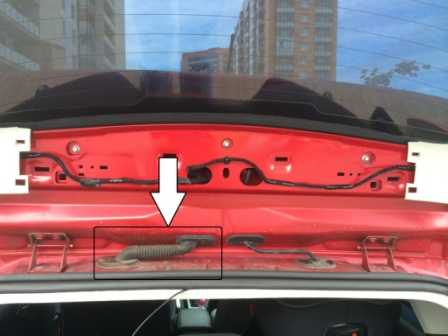

Это провод уже после того как я отмотал его и снял излету

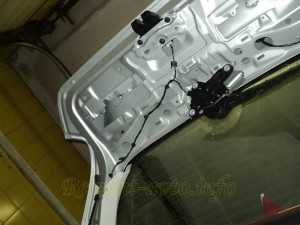

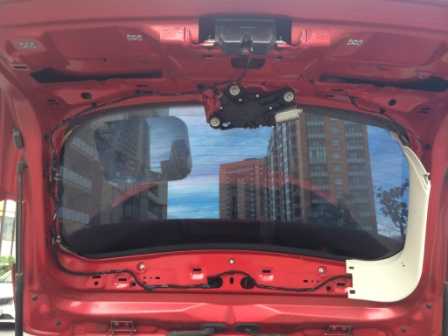

Теперь снимаем всю пластмассу с багажника.

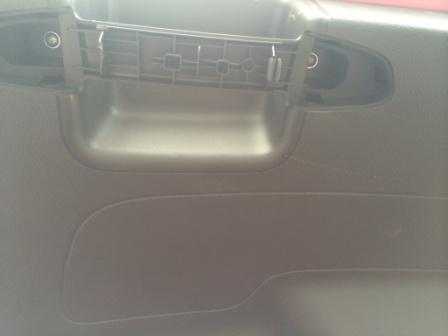

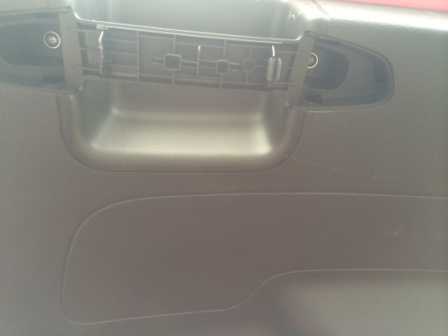

Белая держатся на клопах, а вот черная часть с ручками имеет 4 винта. Винты спрятаны под накладками ручек

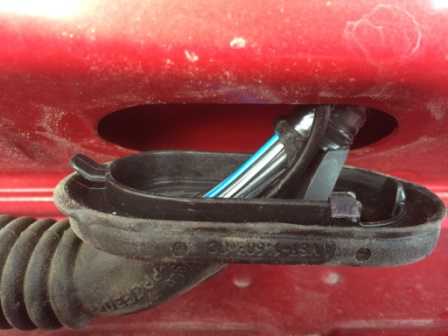

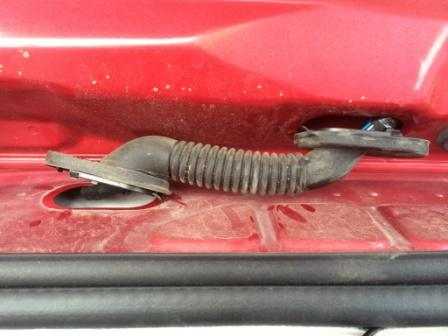

Теперь снимаем резиновую проходку и пропихиваем через нее наш провод

Итак провод для видео готов, решим вопрос с питанием. Есть два варианта:

  • Подключение к фонарю заднего вида
  • Подключение к заднему дворнику

Я подключал к заднему дворнику. Таким образом камера всегда включена когда заведена машина. Питание на проводе появляется после включения зажигания.

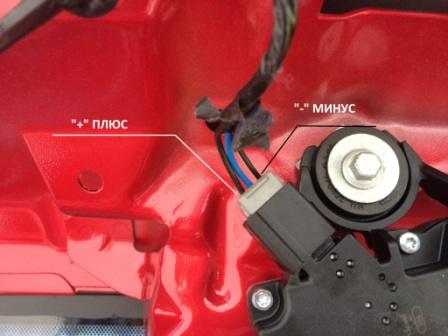

Распиновка приведена ниже. Как прикрутить туда провода от камеры я думаю разберетесь.

  • черный провод плюс
  • белочерный минус



Теперь когда оба провода готовы нам нужно вывести их наружу. Для этого снимаем наружную накладку (в которой размещен ручка открытия багажника, подсветка номера и будет размещена наша камера) она держится на 6 винтах и одном клопе. Фото нету, но думаю вы легко их найдете когда снимите обшивку.

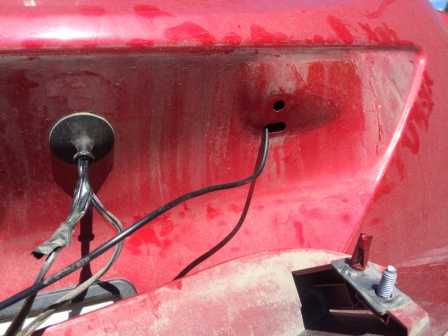

Теперь протягиваем провода. Вытащить провод наружу можно через штатную проходку либо через отверстия по бокам. Штатную проходку нужно было резать, поэтому я использовал отверстия по бокам. Я вытащил один провод справа, другой слева.



Теперь присоединяем камеру и проверяем, что все нормально работает

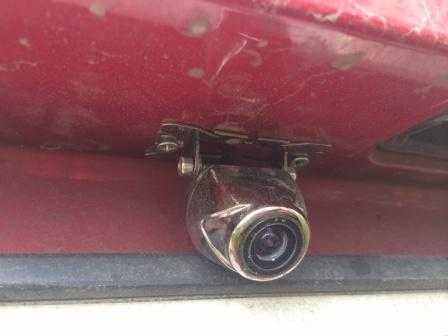

Если все работает, устанавливаем камеру на свое место и собираем все обратно. Если камера отдельно стоящая (не встроенная в ручку с подсветкой) то проверти куда ее ставить(левее или правее ручки) так оказалось, что мою нужно ставить левее.

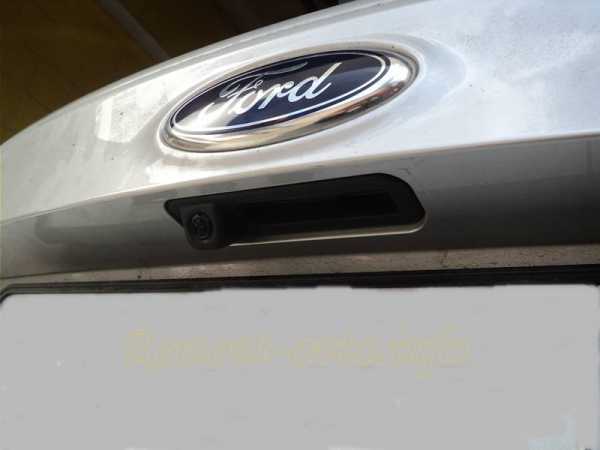

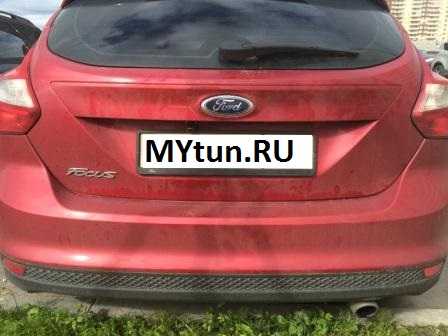

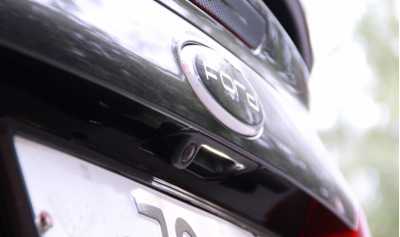

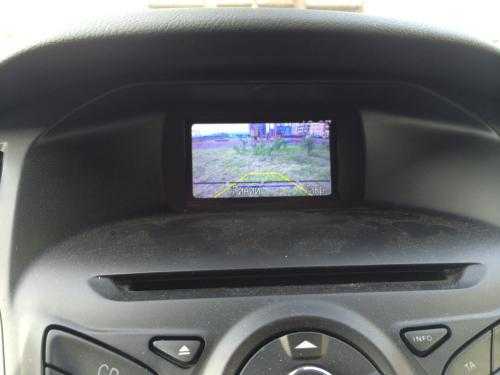

Итак камера на месте и все прекрасно работает.

P.S. Сам остался очень доволен. Надеюсь данный пост будет вам полезен!



mytun.ru

Установка камеры заднего вида на Ford Focus 3

На сегодняшний день камеры заднего вида набирают широкую популярность, поскольку их можно приобрести почти для любой марку автомобиля. Даже если в машине нет автомагнитолы с большой диагональю экрана, есть возможность подключить камеру заднего вида к специальному зеркалу заднего вида с экраном, при этом не дорабатывая что-либо в конструкции вашей машины.

У автомобилей Форд Фокус 3 в средней комплектации нет камеры заднего вида. Камера заднего вида на данную модель монтируется в ручку для открывания багажника. Подключать же её удобно к накладке, расположенной на зеркале заднего вида дополнительно с встроенным дисплеем (5-дюймов), что полностью достаточно для оптимального обзора, паркуясь задним ходом.

Поэтому, для установки камера заднего вида Форд Фокус 3 первым делом открываем багажник, с помощью тонкой отвёртки поддеваем заглушки ручек для закрывания багажника, расположенные на обшивке, потом снимаем их.

Далее откручиваем под накладками четыре винта. Остальными крепежными элементами обшивки являются пистоны, поэтому следует просто отстегнуть всю обшивку и убрать ее в сторону.

Откручиваем шесть гаек на 10 миллиметров, затем снимаем крепежный корпус ручки для открытия багажника автомобиля.

Отсоединяем заводской разъем ручки и снимаем её.

{{ADID-undefined}}

На свое место устанавливаем новую ручку уже с камерой, а провода от камеры осторожно следует пропустить к внутренней части крышки багажника Ford Focus 3 через резиновый уплотнитель.

Для упрощения работы по установке камера заднего вида Форд Фокус 3, и чтобы не протягивая видеокабель, нужно приготовить модули беспроводного соединения, за счет которых видеосигнал будет передаваться по радио-сигналу.

Для того чтобы не покупать отдельно модули беспроводного соединения, нужно покупать такую камеру, в комплект которой уже входит такой модуль.

Далее устанавливаем крепежный корпус ручки для открытия багажника на свое место.

После этого откручиваем 2 пластмассовые гайки (барашки) и снимаем правый задний фонарь. Для снятия заднего фонаря нужно осторожно отщелкнуть его влево с защёлки. Дальше от лампы заднего хода найдите необходимые цвета проводов.

Так выясняется, что цвет плюсового провода — зелёный с коричневой полосой, а цвет провода «минус» — белый с чёрным. Проверить это довольно просто с использованием лампочек либо мультиметра (тестера): при включённой задней передаче и включённом зажигании на этом проводе будет напряжение 12 Вольт.

Присоединяем к разъёмам камеры модуль беспроводного соединения. Его следует закрепить в крышке багажника. Это можно сделать с помощью двустороннего скотча (приклеить на него) либо же притянуть пластиковыми хомутами.

Далее через резиновую гофру протягиваем провода питания с общим шлейфом проводов, потом под обшивку потолка, дальше по боковине, подсоединив провода питания к найденным ранее проводам заднего фонаря.

После этого на автомобиль установите зеркало заднего вида с дисплеем.

Обычно, подключая зеркало заднего вида в сборе с дисплеем, провод питания следует подключать к непостоянному контакту «плюс», который находится на плафоне подсветки салона Ford Focus 3.

Тем не менее, особая черта электрической части автомобиля Форд в том, что все близлежащие провода электрпроводки имеют постоянный контакт «плюс». И при подключении к такому контакту зеркало будет всегда находиться под напряжением, следовательно, аккумуляторная батарея будет постоянно разряжаться.

Но выход из ситуации есть: прокладываем под потолочной обшивкой питающий провод зеркала заднего вида, соединяя все с тем же проводом, который идет от заднего фонаря. Для этой операции нужно будет демонтировать два плафона подсветки салона Ford Focus 3.

{{ADID-undefined}}

Когда все сделано, собираем обшивку и все остальные запчасти в обратной последовательности. На этом установка камеры заднего вида форд фокус 3 окончена.

Инструменты:

  • набор ключей и отверток,
  • плоскогубцы,
  • нож,
  • изолента.

(Visited 446 times, 1 visits today)

Похожие статьи:

avtofixit.com

Статьи :: Установка камеры заднего вида на Форд Фокус 3 и Форд Куга 2

В этой статье рассмотрим установку камер заднего вида на Форд Фокус 3 (и по аналогии на Форд Куга 2), а так же нюансы по выводу изображения с камеры на штатные экраны магнитолы.



В наше время камеры заднего вида уже становятся обыденностью. Они все чаше появляются в опциях на новых автомобилях. Удобство от камер заднего вида намного превосходит удобство от парктроника. Причем, стоимость доустановки камеры заднего вида не так велика - на рынке очень больщой выбор камер заднего вида. Их можно разделить по следующим критериям:

- по месту установки (в штатное место автомобиля или нет)

- проводной вариант или беспроводной

- качество картинки, тип матрицы (CCD или CMOS)



Проще и удобнее всего использовать камеру под штатное место автомобиля, на примере Фокус 3 - это камера, заменяющая кнопку открывания багажника, а в случае с Куга 2 - камера в плафон подсветки номера. По качеству картинки, безусловно, стоит выбирать CCD матрицу.



Для вывода изображения с камеры нам потребуется дисплей - здесь опять же таки выбор огромен - это и зеркала заднего вида совмещенные с экраном, это и навигаторы с видеовходом, это и обычные маленькие экраны, ну и, конечно, это штатные экраны магнитолы. Остановимся подробнее именно на последнем варианте.



В Форд Фокус 3 и Куга 2 вывести изображение с неоригинальной камеры можно на оригинальные штатные цветные экраны 4,2" (РП7) и 5" (РП27/33/86 - Фокус 3, РП18 - Куга 2).



Дисплей 4,2" (РП7)

Что бы вывести изображение с камеры на дисплей РП7, потребуется прошить экран альтернативной прошивкой (свяжитесь с нами, если интересует возможность прошивки экрана в вашем регионе). Так как на экране РП7 разъем видеовхода (Fakra) отличен от разъемов (тюльпанов) на проводке камеры заднего вида, нам потребуется переходник Fakra - RCA.

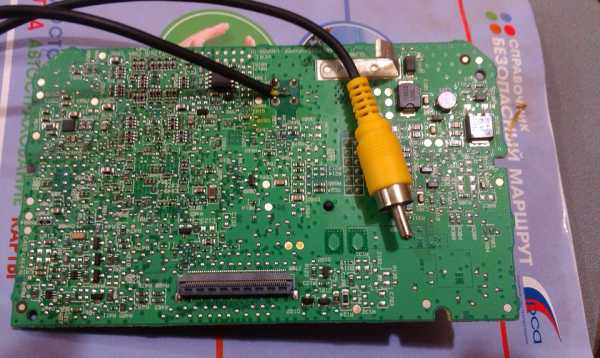

Если же хочется немного сэкономить - можно разобрать экран РП7 и припоять проводку от камеры напрямую к экрану РП7.

На данный момент существует две альтернативные прошивки для экранов РП7, позволяющие выводить на них изображение с камеры заднего ввида. Отличаются эти прошивки тем, что в одном случае потребуется обязательное программное вмешательство - в конфигурации автомобиля потребуется включить "парковочную камеру" и перезагрузить экран, а в другом случае ничего дополнительно делать нет нужно - все уже работает из коробки. На нашем сайте вы можете приобрести экран РП7, поддерживающий камеры заднего вида без дополнительной программной конфигурации.



Экран 5" (РП27/33/86 - Фокус 3, РП18 - Куга 2).

У экрана в пять дюймов есть очень значимый плюс - это размер экрана, глядя на цифры в 0,8 дюйма, кажется, что разница не существенна, но на практике эта разница в размере картинки довольно ощутима. Только вывести картинку с камеры на экран в пять дюймов немного сложнее и затратнее. Для этого потребуется специальный модуль, эмулирующий работу оригинального модуля камеры. Так же потребуется переходник с разъема экрана на разъем камеры. Есть два вида разъемов на экране 5 дюймов: знакомая нам уже Fakra, и RosenbergerHSD, соотвественно, нужен под определенный тип экрана свой переходник, или Fakra-RCA, или RosenbergerHSD-RCA. В итоге нам нужен комплект из модуля камеры и переходника.

С подключением переходника вопросов нет, а вот с подключением модуля камеры придется повозиться.

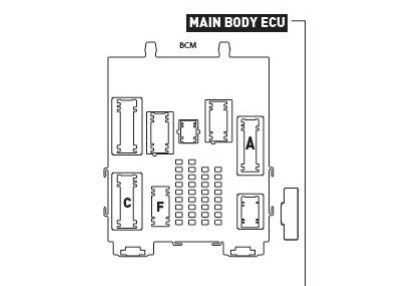

Если у вас Форд Фокус 3, то подключаем по следующей схеме:

- красный провод на 3 пин разъема аудиоблока

- черный провод на 13 пин разъема аудиоблока

- желтый провод на 8 пин в разъем C23A, находящегося внизу за пластмассовой накладкой справа от центральной консоли и слева от ног пассажира

- синий провод на 9 пин в разъем C23A



Если у вас Форд Куга 2, то подключаемся к подторпедной проводке в районе подключения модуля BCMii за вещевым ящиком по следующей схеме:





- красный провод на 22 пин разъема C-2280С

- черный провод на массу

- желтый провод на 41 пин в разъем C-2280A

- синий провод на 40 пин в разъем C-2280A











Итак, модуль успешно подключен, теперь необходимо программно активировать в конфигурации автомобиля "Парковочную камеру" и перезагрузить экран (модуль FCDIM). После этих действий, при включении задней передачи, на экран будет выводится изображение с камеры.



Статья на стадии доработки...





pro-ford.com

Установка Камеры Заднего Вида Ford Focus 3 – Автоновости и советы по ремонту автомобиля

Изначально у меня стояла штатная система рп32. Через какое-то время я решил заменить дисплей рп32 на дисплей рп7. Замена радиатора Ford focus 2 и 3 Установка штатной камеры заднего вида для автомобиля Mitsubishi Outlander (Митсубиси Аутлендер) значительно облегчает парковку. Делалось это с заглядыванием в будущие, для установки камеры заднего вида. Немного теории. Аккумуляторы для Ford Focus 3 (Форд Фокус 3) Чтобы установить камеру нам потребуется: ford foc

Изначально у меня стояла штатная система рп32. ??Установка камеры заднего вида на Outlander XL Через какое-то время я решил заменить дисплей рп32 на дисплей рп7. Делалось это с заглядыванием в будущие, для установки камеры заднего вида.

Немного теории. Подскажите какие широкие диски с полкой пойдут на ford focus 3 (R17) Установка камер заднего и переднего вида на мицубиси аутлендер. Чтобы установить камеру нам потребуется:

  • ford focus 3
  • дисплей рп7
  • прошивка дисплея рп7 под камеру
  • нештатная(китайская) камера заднего вида

Если все есть можно смело двигаться в бой.

Дисплей рп7 имеет выход fakra. Аккумуляторы для установки на автомобиль Ford Focus 3 (Форд Фокус 3) Собственно, после прошивки дисплея через него и можно подрубить камеру.

Дальше нам нужно, протянуть этот провод назад. Однако у большинства, а может и у всех, есть fakra провод прокинутый от задней двери до ног переднего пассажира. Оста-нется только нарастить его до монитора спереди и до камеры сзади.

Питание можно брать как от заднего фонаря, так и от стеклоочистителя. 4 МКПП "Аллигатор" Бортжурнал Установка камеры заднего вида outlander xl Мнений, что пра-вильнее много, я думаю каждый сам выбирает.

Это было немного теории, а теперь практика.

Итак у нас есть дисплей рп7, fakra от задней двери до ног пассажира. Начнем с соедине-ния fakra и дисплея.

На фото ниже дисплей от рп7. FORD FOCUS 3 Проблемы со Сцеплением Белый(кремовый) разъем и есть нужная нам fakra

Как добраться до дисплея было описано здесь>>>

Искать его нужно в центральной панели со стороны ног пассажира

Для этого сначала снимаем квадратную заглушку

вытаскиваем оттуда клоп.

Дальше аккуратно начинаем тянуть на себя. Установка камеры заднего вида outlander xl — бортжурнал Mitsubishi. Радиатор Ford focus 2 и 3 подлежит замене при обнаружении течи охлаждающей жидкости из него. Панель держится на защелках.

Сняв панель внизу ищем нашу fakra. Должно быть что-то вроде этого

Ford Focus 3 замена штатной магнитолы и установка камеры заднего вида

ВНИМАНИЕ ЗРИТЕЛИ КАНАЛА! Мы можем составить проект и для Вашего автомобиля! А так же окажем дистанционную…

Камера заднего вида Ford Focus 3

Работа камеры заднего вида Ford Focus 3.

Дальше берем заранее приобретенный(или при правильных руках, сделанный самостоятельно) провод fakra и соединям данный провод с дисплеем.

Если будите покупать провод FAKRA то покупайте FAKRA Z (он везде подойдет неошибетесь)

Вперед нужно FAKRA Z, на концах мама, папа. Около 0,5 метра

Назад FAKRA Z, на концах мама второй пустой либо с разъемам RCA ("тюльпан").

Если берете конец не обжатый, то нужно около 0,5 метра.

Если на конце будет с разъемам RCA ("тюльпан"), нужно более точно вымерять длину и возможны проблемы при протаскивании провода через проходки.

Я брал не обжатый провод и после протаскивания просто прикрутил на конец RCA ("тюльпан").

С проводами вроде немного разобрались, дисплей подключили, теперь переходим к задней части машины и поискам провода.

Ответная часть штатного провода таится здесь

Вот провод в смотанном состоянии

Это провод уже после того как я отмотал его и снял излету

Теперь снимаем всю пластмассу с багажника.

Белая держатся на клопах, а вот черная часть с ручками имеет 4 винта. Винты спрятаны под накладками ручек

Теперь снимаем резиновую проходку и пропихиваем через нее наш провод

Итак провод для видео готов, решим вопрос с питанием. Аккумуляторы для Ford Focus 3 (Форд Фокус 3). Установка заднего бампера версии vRS на Skoda Octavia A5FL — Продолжительность: 11:06 Александр Радченко 3 136 просмотров. Установка штатной камеры заднего вида Mitsubishi Outlander. Есть два варианта:

  • Подключение к фонарю заднего вида
  • Подключение к заднему дворнику

Я подключал к заднему дворнику. Отличие российской и иностранной сборки Ford Focus 3 / Ford Focus 3. Руководства пользователя для старых моделей Ford таких как focus 2 поколения Mondeo 3 Fiesta. Таким образом камера всегда включена когда заведена машина. Установка омывателя камеры заднего вида (megaaxel) >>>. Питание на проводе появляется после включения зажигания.

Распиновка приведена ниже. Как прикрутить туда провода от камеры я думаю разберетесь.

Теперь когда оба провода готовы нам нужно вывести их наружу. Установка камер заднего и переднего вида на мицубиси аутлендер 3,. Магнитола Сони на форд фокус 3 не переключает радио каналы Ford Focus III. Ford Focus Установка зажигания Форд Фокус Для этого снимаем наружную накладку (в которой размещен ручка открытия багажника, подсветка номера и будет размещена наша камера) она держится на 6 винтах и одном клопе. Фото нету, но думаю вы легко их найдете когда снимите обшивку.

Теперь протягиваем провода. Вытащить провод наружу можно через штатную проходку либо через отверстия по бокам. Установка Камеры Заднего Вида Мицубиси Аутлендер 2013 Штатную проходку нужно было резать, поэтому я использовал отверстия по бокам. Я вытащил один провод справа, другой слева.

Теперь присоединяем камеру и проверяем, что все нормально работает

Если все работает, устанавливаем камеру на свое место и собираем все обратно. Если камера отдельно стоящая (не встроенная в ручку с подсветкой) то проверти куда ее ставить(левее или правее ручки) так оказалось, что мою нужно ставить левее.

Итак камера на месте и все прекрасно работает.

5net.ru

Установка Камеры Заднего Вида Форд Фокус 3 ~ AUTOVIBER.RU

Установка камеры заднего вида на Форд Фокус 3 и Форд Куга 2.4

Тут разглядим установку камер заднего вида на Форд Фокус 3 (и аналогично на Форд Куга 3.5 ), и аспекты по выводу изображения с камеры на штатные экраны магнитолы.

На данный момент камеры заднего вида уже становятся повседневностью. Они что остается сделать нашему клиенту чаше возникают в функциях на новых автомобилях. Удобство от камер заднего вида намного превосходит удобство от парктроника. При этом, цена доустановки камеры заднего вида не дорога. в продаже очень больщой выбор камер заднего вида. Их делят по последующим аспектам:

— по месту установки (в штатное место автомобиля по другому нет)

— проводной вариант либо беспроводной

— качество рисунки, тип матрицы (CCD по другому CMOS)

Проще и удобнее всего использовать камеру под штатное место автомобиля, на примере Фокус 3. это камера, заменяющая кнопку открывания багажника , в случае с Куга 2.4. камера в плафон подсветки номера. По качеству рисунки, непременно, стоит выбирать CCD матрицу.

Для вывода изображения с камеры нам будет нужно экран. тут непременно таки выбор громаден. это и зеркала заднего вида совмещенные с экраном, это и навигаторы с видеовходом, это и обыденные мелкие экраны, и, это, это штатные экраны магнитолы. Остановимся подробнее конкретно на последнем варианте.

Читайте так же

В Форд Фокус 3 и Куга 5 вывести изображение с неоригинальной камеры есть вариант на уникальные штатные цветные экраны 4,3.5" (РП7) и 5" (РП27/33/86. Фокус 3, РП18. Куга 2.4).

Установка камеры заднего вида шкода октавия а7.

Дисплей 4,2" (РП7)

Бывают две модификации экраном:

— экрана нового эталона (маркировки EM5T, F1BT). работает с камерой посел программной конфигурации автомобиля и без переходников

— экрана старенького эталона (маркировки AM5T, BM5T, DM5T). работает с камерой после прошивки экрана и через переходник Fakra

Подробнее о экранах старенького эталона

Что бы вывести изображение с камеры на экран РП7 , будет нужно прошить экран другой прошивкой (напишите нам, если интересует возможность прошивки экрана в вашем регионе). Потому что в синематографе РП7 разъем видеовхода (Fakra) отличен от разъемов (цветков) на проводке камеры заднего вида, нам будет нужно переходник Fakra. RCA.

Замена штатной магнитолы и установка камеры заднего вида на Форд Фокус 3

На данный момент тяжело представить жизнь без видеокамер, вот и решил поставить камеру з/х на авто, сделав маневры.

В текущей ситуации существует две другие прошивки для экранов РП7, дозволяющие выводить у их изображение с камеры заднего ввида. Отличаются эти прошивки тем, что в одном случае будет нужно непременное программное вмешательство. в конфигурации автомобиля будет нужно включить "парковочную камеру" и перезагрузить экран, в другом случае ничего дополнительно делать нет необходимо. что остается сделать нашему клиенту уже работает из коробки.

Установка камеры заднего вида форд фокус 3.

На нашем портале может быть приобрести экран РП7 , поддерживающий камеры заднего вида без дополнительной программной конфигурации, что удобнее, когда нет подходящего оборудование дома

Естественно несколько модификаций экранов 5".

Для подключения неоригинальной камеры заднего вида, необходимо:

— для экрана модификации AM5T, BM5T, EM5T и FM5T: переходник Fakra-RCA и модуль камеры программная активация (активация функции "Парковочная камера" в конфигурации авто)

— для экрана модификации F1BT: переходник HSD-RCA программная активация

Подробнее о подключении модуля камеры для экрана модификации AM5T, BM5T, EM5T и FM5T.

Читайте так же

С подключением переходника вопросов нет, но с подключением модуля камеры придется повозиться.

Если у вас Форд Фокус 3, то подключаем по следующей схеме:

— красноватый провод на 3 пин разъема аудиоблока

— темный провод на 13 пин разъема аудиоблока

— желтоватый провод на 8 пин в разъем C23A, находящегося понизу за пластмассовой накладкой справа от центральной консоли и слева от ног пассажира

— голубий провод на 9 пин в разъем C23A

Если у вас Форд Куга 2, то подключаем модуль камеры к подторпедной проводке в районе подключения модуля BCMii за вещевым ящиком по последующей схеме (схема изменена от 23 марта 2016):

Установка камеры заднего вида на киа рио.

— красный провод (питание) на 4 пин разъема F (см изображение) или 17 пин разьема E

— черный провод на массу

— желтый провод (шина) на 41 пин (серо-оранжевый провод) в разъем A

— синий провод (шина) на 40 пин ( фиолетово-оранжевый ) в разъем A

Итак, модуль успешно подключен, теперь необходимо программно активировать в конфигурации автомобиля "Парковочную камеру" и перезагрузить экран (модуль FCDIM). После этих действий, при включении задней передачи, на экран будет выводится изображение с камеры.

Читайте так же

autoviber.ru

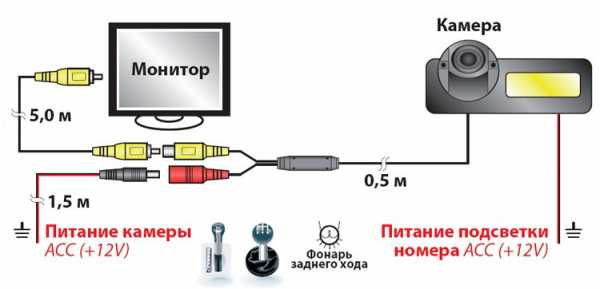

Камера заднего вида Ford Focus 3 (Форд Фокус 3) в ручке

Камера заднего вида Форд Фокус 3 устанавливается вместо штатного плафона освещения номерного знака. Камера имеет широкоугольный объектив (170 градусов), который обеспечивает максимальный угол обзора. Высококачественная CCD матрица обеспечивает хорошее качество изображения даже в пасмурную погоду или ночью. Парковочные линии позволят припарковаться даже в самом маленьком закутке и станут незаменимым помощником как для новичков, так и для опытных водителей. Камера станет отличной заменой традиционному парктронику или станет хорошим дополнением к нему. Она позволит избежать повреждения вашего или чужого автомобиля, наезда на детей или животных, а также наезда на другие препятствия. Камера заднего вида устанавливается в штатное место подсветки Ford Focus 3 , дополнительных отверстий сверлить не требуется. Гарантия на камеру составляет 1 год, и она может быть установлена на новые гарантийные автомобили, так как имеет необходимые сертификаты. Изображение можно выводить на любой монитор, штатный или дополнительный.



Технические характеристики камер

Светочувствительная матрица  Цветная CCD
Влагозащита и защита от пыли  IP 67
Видеосистема  NTSC
Разрешение  720 ТВЛ
Угол обзора 1700
Мин. освещенность  0,01 лк
Напряжение питания  12В
Диапазон рабочих температур  -300C до +700C
Производитель  ParkCam
Парковочные линии  есть







parkcam.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
