Центральный замок без сигнализации можно установить в машине самим
Содержание
Мало просто купить новый автомобиль. Необходимо сразу сделать его безопасным и комфортным в использовании. Необязательно устанавливать тысячи опций и дополнений. Начать можно с самого простого, например, даже центральный замок без сигнализации сделает эксплуатацию машины более комфортабельной. И в какой-то мере усложнит задачу взломщикам. А противоугонное средство вы сможете поставить немного позже. Если на начальном этапе нет достаточного количества денег или времени, вполне можно обойтись и этой незамысловатой опцией. Тем более что ее установка довольно-таки прозрачна.
Подготовка к самостоятельной установке ЦЗ
Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет.
В большинстве вариантов авто уже подготовлено к монтажу ЦЗ. Остается только поставить комплект на место. Ну и вторая сторона вопроса – сам набор. При отсутствии желания долго копаться, покупайте универсальные замки. Монтаж несложен и информации по ним вы найдете предостаточно.
Что в базовом комплекте?
Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два. Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля. Такая дополнительная опция очень приятна, если двери требуется заблокировать в процессе езды. Не всегда удобно использовать пульт управления.
Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:
- Четыре моторчика. Будут крепиться на двери. Один из них с четырьмя проводками — на водительскую дверь;
- Блок управления. К нему мы, впоследствии, подведем все провода;
- Набор проводов нужной длины.
Если чувствуете, что их не хватит, покупайте дополнительные сразу; - Брелоки, планки, шурупы и т.д.
Если чувствуете, что их не хватит, покупайте дополнительные сразу;Центральный замок
Необходимые инструменты для работы
Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом. Еще необходимы: отвертки, шуруповерт, ножик, гофрированные трубки (через них прокладываются провода, чтобы избежать перетирания и воздействий внешних факторов на проводку) и изолента. Все открытые участки проводов будем перематывать лентой, для того чтобы избежать их контакта с металлическими частями кузова.
Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.
Установка центрального замка
Все необходимые приготовления сделаны, и можно приступать к работе.
Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.

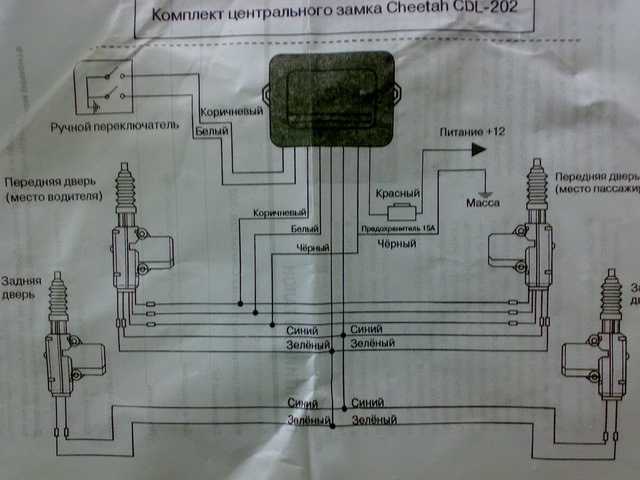

Схема подключения
После установки проверяем корректность взаимодействия с замочной тягой, отвечающей за открытие и закрытие двери, и плавность работы самого замка.
Важно! Перед тем как начать работу с проводами отключите аккумулятор, чтобы избежать опасных ситуаций!
Переходим к проводам. Тянем их от каждого моторчика к блоку управления. Заранее подумайте, как потащите провод от задней правой двери. Можно использовать пространство под сиденьями. Подключаем их соответственно со схемой и выполняем проверку. Для этого верните аккумулятор в прежнее состояние. При обнаружении каких-то неисправностей проверьте в первую очередь правильность соединений. Могут быть перепутаны выходы на плюс и минус. При проверке лучше находиться внутри авто или не закрывать двери. Как только вы восстановите работу аккумулятора, замки должны сработать автоматически.
Установленный и подключенный моторчик
Если есть желание все-таки сделать кнопку управления замками заранее подготовьте недостающие детали. Дополнительный провод и кнопку. Ее можно врезать в приборную панель. Кнопку покупайте любую, например, для стеклоподъемника.
Монтаж кнопки управления ЦЗ
Ищем черный, коричневый и белый провода под бортовой панелью и подключаемся к ним. Как вариант, можно протянуть провода и соединиться с пучком электрики от центрального замка водительской двери. А остальное подключение выполняем согласно схеме.

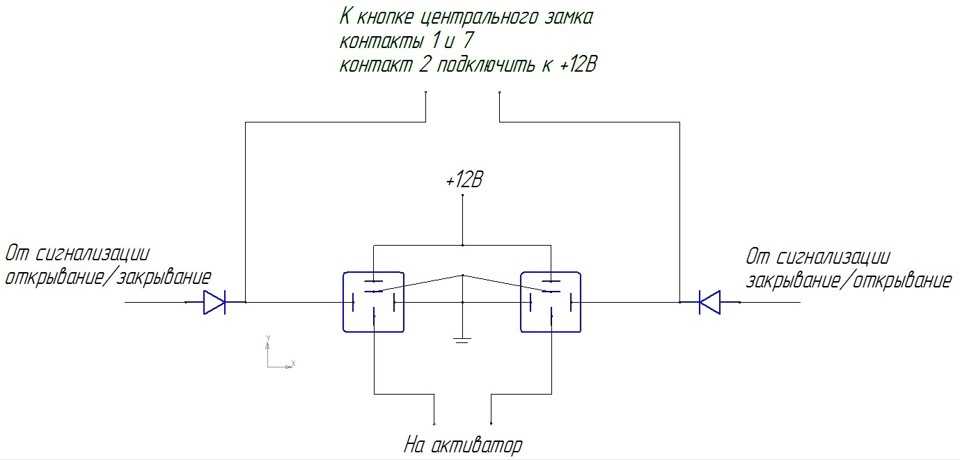

Схема подключения кнопки управления ЦЗ
Схема подключения кнопки управления ЦЗ
Абсолютно не обязательно делать эту кнопку на панели. Опять же все зависит от удобства. Вы можете расположить ее в пространстве между передними креслами, если там есть необходимая электрика. Как вариант, кнопку можно врезать в подлокотниках на дверях.
К центральному замку также можно подключить и багажник. Что, кстати, тоже значительно сэкономит ваше время и нервы.
Если на заднем стекле у вас есть дворник, то необходимая электрика уже протянута, и подключиться не составит никакого труда. Главное, не забывать о том, что центральный замок все-таки не может обезопасить ваш автомобиль на сто процентов. Такие опции необходимо использовать комплексно и, конечно же, установить сигнализацию.
Самостоятельный монтаж центрального замка
Установка сигнализации без центрального замка возможна самостоятельно
Содержание
О чем должен задуматься любой автовладелец после приобретения долгожданного транспортного средства? Конечно, о его безопасности. Автомобилисты заранее продумывают, где они будут хранить авто: под окнами, в гараже, на подземной стоянке или просто в охраняемом месте. Но все что нам могут предложить на сегодняшний день по охране территории, где находится машина, стоит неимоверных и порой баснословных сумм.
Цена за год может быть равна стоимости вашей «ласточки». Особенно если у вас недорогой российский автомобиль. За такие деньги вы можете выбрать более приемлемый вариант, который будет защищать авто не только ночью, но и в любое время дня. Например, установка сигнализации без центрального замка уже будет препятствовать его угону.
А успех этого дела зависит только от того, какую противоугонку вы предпочтете и насколько правильно выполните ее установку. Больше — не всегда лучше. Критическим фактором при выборе сигнализации являются ваши потребности. Что именно для вас является самым важным моментом при охране авто?
Как правильно выбрать сигнализацию
Конечно, таких опций сейчас миллионы. И стоить они будут от пяти-семи тысяч до бесконечности. Но из чего же формируется их цена? Все зависит напрямую от начинки противоугонного средства. Чем больше дополнительных функций – тем больше цена.
Стандартная охранная система
Если вам не хочется тратить много денег, выбирайте универсальный вариант, в котором должны быть:
- Сирена;
- Обратная связь на брелок;
- И хотя бы одна дополнительная опция, например, контроль наклона авто.
Голосистая сирена перебудит и привлечет внимание всей округи. Такой вариант интересен, когда автомобиль стоит под окнами. Никакому взломщику это не понравится, и, скорее всего, если он не сможет ее быстро (2-3 секунды) обезвредить, он бросит свою нехорошую затею. Если говорить об обратной связи, то такая вещь привлечет именно ваше внимание.
Где бы вы ни находились (в магазине, дома, в гостях, на работе) вы услышите сигнал и отправитесь проверить состояние своей машины. Ну а датчик контроля наклона просто-напросто не даст вам остаться без колес. При попытке их снять вы и сирену услышите, и на брелок сигнал получите. Таким образом, покупаем стандартную универсальную сигнализацию проверенного производителя, в комплект которой должно входить:
- Блок управления;
- Брелоки;
- Куча проводов;
- Сирена;
- Маленькая антенна для связи с брелоком;
- Инструкция;
- И другая всевозможная начинка, зависящая только от количества дополнительных опций.
Пример начинки стандартного набора сигналки
Ни в коем случае не выкидывайте инструкцию после установки. Она вам еще может понадобиться для программирования новых брелоков, если старые выйдут из строя.
Инструменты для монтажа
Решившись сделать все своими руками, заранее разберитесь, что вам понадобится, зачем, почему и как этим пользоваться. В принципе, набор инструментов довольно стандартный, но вот с мультиметром лучше познакомиться заранее. Это устройство необходимо для определения нужных проводов при подключении электрики. Без него ну никак не обойтись. Для нашей задачи лучше использовать электронный вариант устройства. Что еще придется собрать:
- Защитные гофрированные трубки;
- Молоток;
- Шуруповерт;
- Отвертка;
- Черная стойкая изолента;
- Двусторонний скотч;
- Возможно, набор дополнительных проводов.
Лишний комплект электрики может пригодиться, если не хватит того, что есть в коробке, тем более что спрятать центральный блок нужно как можно подальше и поглубже.
На двусторонний скотч крепится антенна, а изолирующая лента нужна для перемотки мест соединения провода. Все, абсолютно все стыки заматываются этой лентой. Цвет необязательно должен быть черным. Он подбирается под родную проводку.
Самостоятельная установка сигнализации
Непосредственно подключение сигнализации разберем на примере довольно популярного комплекта Старлайн А91. Начинаем с демонтажа элементов, снимаем панель приборов.
Демонтаж панели
Работаем с тем, что не относится к электрике. Закрепляем на лобовом стекле антенну. Кнопка «Валет» монтируется в любое удобное для вас место, естественно, в отдалении от посторонних глаз. Датчик наклона крепим на поперечной балке. Можно сразу выполнить монтаж сирены под капотом. Выбирайте место подальше от нагревающихся частей. Отверстие направляем вниз. Это защитит устройство от попадания влаги и грязи. Блок управления сигнализации вы можете расположить в любом удобном для вас месте. Основным критерием выбора является незаметность для посторонних глаз и удобство в подключении.
Не стоит выбирать самые популярные варианты. Именно туда и полезет взломщик в первую очередь.
Подключение проводки
Важно! Отключите минусовую клемму аккумулятора!
Переходим к проводке. Подключение выполняем согласно схеме. Нужно выйти на сигнал поворота, остановки и габариты. Также протягиваем провод под капот для подсоединения к сирене.
Схема подключения сигнализации
Подробнее разберем работу с блоком управления. По цветам все выглядит так:
- Черный на массу;
- Темно-зеленый к поворотникам;
- Для сирены понадобится серый положительный провод. Это проверяется мультиметром;
- Концевик капота и датчик температуры соединяем с оранжевым проводом;
- Фиолетово-оранжевый ведем к ручному тормозу.
С блоком управления разобрались. Что делать с дверьми? Центрального замка у нас нет, т.е. подключаться не к чему. В таком случае есть два варианта. Оставляем все как есть либо ставим дополнительные активаторы замка на двери.

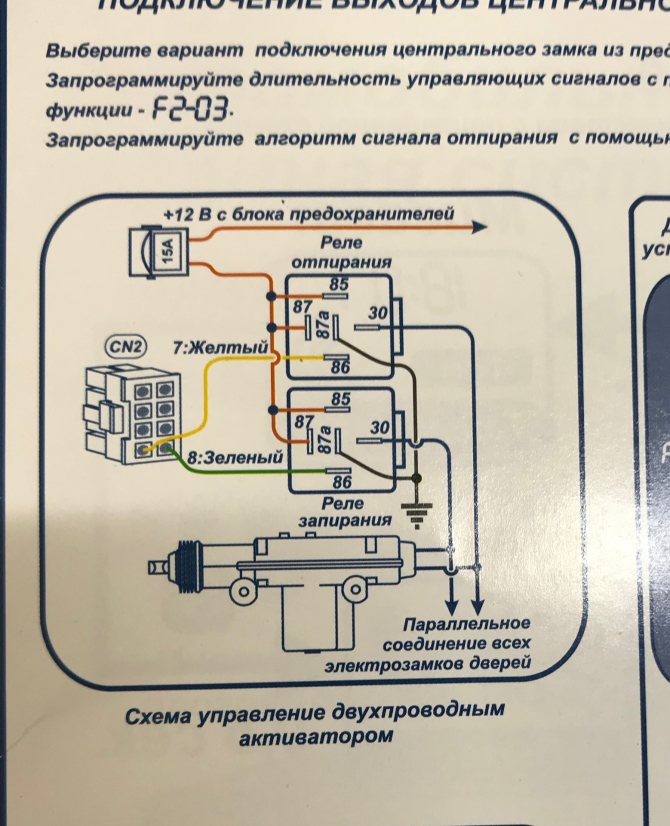

Схема подключения движков
Программирование брелоков
При успешном выполненном подключении переходим к программированию брелоков сигнализации. Подробное описание, как это делается, точно есть в инструкции. Главное, не забудьте перейти в сервисный режим. И соблюдайте тайминг. Если перерыв в работе с брелоками составит более 5 секунд, сигнализация выйдет из режима настройки.
Для проверки исправности работы противоугонной системы возвращаем аккумулятор в изначальное состояние. При переключении сигнализация сработает автоматически и прозвучит сирена. Проверьте работу брелоков. Если что-то срабатывает некорректно – проверяем провода и правильность их соединения. Не стоит пользоваться неправильно подключенной сигнализацией. В лучшем случае она будет работать неполноценно, в худшем — загубит всю электрику автомобиля.
Правильное месторасположение элементов сигнализации
Как установить автосигнализацию с центральным замком
Чаще всего автовладельцы считают свою машину частью семьи.
Для некоторых автолюбителей их любимые аттракционы могут привлечь даже больше внимания, чем их подруги. Таким образом, многие автовладельцы пойдут на многое, чтобы защитить свои автомобили.
В то время как большинство современных автомобилей уже оснащены сигнализацией и центральным замком. Однако другие модели, в том числе старые автомобили, этого не делают. Таким образом, многие будут устанавливать послепродажные сдерживающие факторы, такие как сигнализация. На заметку автосигнализация плюс рекомендуется использовать центральный замок. А вот как установить автосигнализацию с центральным замком ?
Да, в вашем драгоценном классическом автомобиле скорее всего нет центрального замка
I. Как установить автомобильную сигнализацию с центральным замком Хотя на Филиппинах есть много магазинов, которые могут сделать это для вас, некоторые из вас могут захотеть сделать это самостоятельно. Работа над собственной машиной, в конце концов, поможет вам узнать ее лучше.
Кроме того, вы сэкономите немного денег. Но перед фактическими шагами установки вам нужно сначала рассмотреть некоторые вещи.
С автосигнализацией в наше время все проще. Это связано с тем, что доступно множество универсальных автомобильных сигнализаций вторичного рынка. Одним из рекомендуемых продуктов является автомобильная сигнализация Cobra Car Alarm Omega, которая в настоящее время доступна на местном уровне по цене около 4700 песо. В качестве более дешевой альтернативы есть также автомобильная сигнализация EXAD за 899 песо и автомобильная сигнализация Giordon GT за 1399 песо.
Автосигнализация Cobra Omega
Для вашего центрального замка он обычно поставляется в виде отдельного комплекта от автомобильной сигнализации. Они будут варьироваться от дешевых по цене 372 песо до 2000 песо и выше. Обратите внимание, что мы рекомендуем покупать высококачественные, такие как у Cobra.
Вы же не хотите, чтобы центральный замок вышел из строя, пока вы в машине?
Если у вас есть наличные, вы также можете приобрести автомобильную сигнализацию и комплекты центрального замка. Они варьируются от 2400 песо и выше.
>>> См. также: Автомобильная сигнализация на Филиппинах: Руководство по установке, Как это работает, Как отключить и что купить
III. Пошаговая инструкция по установке автосигнализации и центрального замка Как установить автосигнализацию1. Сначала прочтите инструкцию, прилагаемую к автосигнализации.
2. Откройте капот автомобиля и отсоедините аккумулятор. Помните о безопасности прежде всего. Убедитесь, что зажигание выключено, и сначала снимите отрицательную клемму.
3. Подготовьте материалы. К ним относятся стяжки, кусачки или инструменты для зачистки проводов, ручная дрель, изолента и сама автомобильная сигнализация.
4. Выберите место для установки динамика/сирены автосигнализации.
Для этого мы рекомендуем металлическую поверхность с достаточным пространством. Кроме того, убедитесь, что он находится на расстоянии не менее восемнадцати дюймов от горячих частей двигателя, таких как выпускной коллектор. И, наконец, убедитесь, что сирена направлена вниз, чтобы предотвратить повреждение водой. В то время как многие сирены автомобильной сигнализации в настоящее время также являются водонепроницаемыми, всегда стоит держать их в безопасности.
Вот пример правильно установленной сирены автомобильной сигнализации
5. Провода сирены автомобильной сигнализации необходимо провести в салон автомобиля. Таким образом, вам нужно будет найти уже существующий проход через брандмауэр. Если это невозможно, просверлите отверстие в одной из более мягких частей брандмауэра. Перед сверлением будьте осторожны, чтобы не повредить другие компоненты с другой стороны брандмауэра. Кроме того, отверстие может вызвать коррозию самого брандмауэра.
6.
Теперь можно подключить сигнализацию к бортовой сети автомобиля. Для этого обратитесь к руководству по автосигнализации, так как оно обычно поставляется со схемой.
Обратите внимание, что некоторые автосигнализации будут иметь свои собственные «компьютерные» блоки. Более дешевые, однако, должны быть подключены к блоку управления двигателем автомобиля (ECU), чтобы он мог получить доступ к дверным и оконным датчикам автомобиля. Обычно ЭБУ находится за перчаточным ящиком или под приборной панелью со стороны водителя. Чтобы сэкономить время, обратитесь к руководству по эксплуатации автомобиля, чтобы узнать его местоположение.
В большинстве современных автомобилей блоки управления двигателем устанавливаются под приборной панелью
7. Если послепродажная автомобильная сигнализация поставляется с дополнительными датчиками, обратитесь к руководству по автосигнализации. Кроме того, некоторые автосигнализации оснащены светодиодной подсветкой. Это покажет, активна ли тревога или нет.
Для этого мы рекомендуем установить его где-нибудь вокруг приборной панели.
8. Далее подключите аккумулятор и активируйте автосигнализацию. Обычно в автомобильных сигнализациях есть кнопка, позволяющая активировать сигнализацию. Если нет, то попробуйте открыть запертую дверь автомобиля.
9. Если вы уверены, что это работает, закрепите проводку с помощью стяжек.
Не забудьте проверить новую автосигнализацию
>>> Связано: 3 эффективных способа повысить безопасность автомобиля
Как установить центральный замок 18 Выполните шаги с первого по третий выше.2. Аккуратно снимите дверные панели автомобиля.
3. Обычно оптимальное положение приводов указывается в инструкции к центральному замку. Убедитесь, что привод не блокирует какие-либо другие движущиеся части двери автомобиля, такие как окна. И, наконец, убедитесь, что привод движется параллельно ригелю замка двери.
В противном случае привод не сможет сдвинуть дверной замок.
Привод замка двери автомобиля
4. Для установки привода просверлите отверстие диаметром 3/16 дюйма. Подсоедините прилагаемый соединительный соединитель или вспомогательный стержень между рычагом привода и болтом дверного замка.
5. После установки приводов теперь можно установить его проводку. Для этого обратитесь к руководству по центральному замку. Однако обычно комплект центрального замка поставляется с несколькими проводами с цветовой кодировкой, связанными в жгут проводов. Таким образом, вы должны подключить провода от привода к проводам того же цвета в приводе.
Некоторые комплекты центрального замка также имеют черный или коричневый провод. Обычно это заземляющий провод, и он должен быть прикреплен к металлической поверхности. Другой провод, обычно красного цвета, подключается к 12-вольтовому источнику питания, которым является автомобильный аккумулятор. Наконец, убедитесь, что любой из механизмов двери, включая привод, не защемит провода.
>>> См. также: Как безопасно установить аккумулятор автомобиля0006
6. Установите модуль управления центральным замком. Обычно это коробка с разноцветными выходными проводами. Определите соответствующие пары для выхода блокировки и выхода разблокировки и куда их подключить.
7. Наконец, теперь вы можете протестировать центральный замок. Сделайте это, стоя снаружи автомобиля и просто нажимая кнопку блокировки и разблокировки на прилагаемом пульте дистанционного управления.
IV. Как установить автосигнализацию с центральным замком: последний вывод Помните, что центральные дверные замки бывают разных типов. Каждый из них будет иметь разные реле дверного замка и цепи. Различные автомобили также будут поставляться с разными схемами. Подводя итог, можно сказать, что установка центрального замка автомобиля, несомненно, сложна. Поэтому, если вы новичок в ремонте своего автомобиля, мы рекомендуем профессионалу установить центральную систему блокировки дверей вашего автомобиля.
Что касается автомобильной сигнализации, то с ней немного проще иметь дело, так как в ней нет движущихся частей. Все, что он делает, в конце концов, издает громкие звуки. Обратите внимание, что разные автосигнализации могут иметь разные схемы подключения. Так что, опять же, для этого лучше обратиться к профессионалам.
>>> Связанный: [Руководство Philkotse] 6 советов по подключению автомобиля своими руками, которые вам обязательно нужно знать
немного денег, но наличие неисправной автомобильной сигнализации, которая постоянно кричит, особенно раздражает вас и ваших соседей.
Неисправный центральный дверной замок еще страшнее. Только представьте, что вы запираетесь от своей машины, когда собираетесь на работу. Или, что еще хуже, неправильно установленный центральный замок может даже превратить вашу машину в тюрьму.
Подводя итог, мы рекомендуем нанять профессионала для установки автосигнализации с центральным замком .
Но если вы знакомы с автомобильными электрическими системами, то обязательно сделайте это сами.
Дополнительные руководства по техническому обслуживанию автомобилей можно найти здесь, на Philkotse.com .
Автомобильная система центрального замка Безопасность автомобиля AL3
Наш центральный замок CWR-13 подходит для всех 2- и 4-дверных моделей автомобилей с аккумулятором 12В. Он оснащен цифровым металлическим передатчиком
(100 м) 2 изящного дизайна, с помощью которого можно выполнять все функции. Центральный замок имеет интерфейсы для подключения и управления нашей сигнализацией YD-198 и электрическим стеклоподъемником. Вы получаете полный пакет установки центрального замка . Вам не потребуются никакие дополнительные детали. Функции ДУ центрального замка:
1. Запирание автомобиля (подтверждение световым сигналом)
2.
Отпирание автомобиля (подтверждение световым сигналом)
3. Функция поиска автомобиля (световой сигнал)
Комплект поставки:
– 1 блок управления с
– 4 готовых комплекта кабелей/жгутов проводов для всех типов автомобилей
– 2 пульта дистанционного управления
– инструкция по установке и эксплуатации
В сочетании с нашей автосигнализацией М-198 вы получаете следующие дополнительные возможности:
1. Включить сигнализацию (подтверждение световым сигналом и звуковым сигналом)
2. Включить сигнализацию “снять тревогу” (подтверждение световым сигналом без звукового сигнала)
3. Функция экстренного вызова
4. Функция Anti-Hijacking
5. Выключение охранной сигнализации (подтверждение световым и звуковым сигналом)
6. Функция поиска автомобиля
Специальные функции системы сигнализации:
1.
Промах
После того, как автомобиль начал случайное прикосновение к кнопкам, которые обычно включают сигнализацию, сигнализация не включается, но запираются двери.
2. Автоматическая повторная постановка на охрану
Если никто не войдет в автомобиль через 20+/-5 секунд после снятия системы с охраны, дверь автомобиля снова автоматически заблокируется, и система вернется в режим «ТРЕВОГА». .
3. Автоцентральный замок
Включите зажигание, правильно закрыв двери автомобиля, через 15 секунд нажмите на педаль тормоза и двери автомобиля автоматически заблокируются. Двери автомобиля автоматически отпираются, когда ключ вынимается из замка зажигания.
4. Запись вибрации
При ударе автомобиля система сделает запись о вибрации автомобиля и предупредит автовладельца 4-мя гудками, когда сигнализация снята с охраны, чтобы автовладелец мог проверьте автомобиль внутри и снаружи, чтобы убедиться в безопасности автомобиля.
5. Предупреждения о неправильном закрытии дверей
Когда автомобиль припаркован, откройте дверь, фары будут продолжать мигать, предупреждая автомобили сзади. Перед началом движения выключите ACC, если двери не закрыты должным образом, лампы будут мигать в течение 15 секунд, чтобы предупредить автомобили, следующие за вами.
6. Предупреждения о нештатной ситуации
Если сигнализация срабатывает в режиме охраны, то сирена будет звучать в течение 25 ± 5 секунд в режиме охраны (без звука в беззвучном режиме) при стуке в стекло автомобиля или при наткнулся. Сирена будет продолжать работать при открытии двери автомобиля или при несанкционированном запуске двигателя.
7. Охрана Альберт
Если дверь автомобиля открыта во время режима охраны, когда владелец нажмет, чтобы снять автомобиль с охраны, сирена прозвучит 6 раз, чтобы предупредить владельца автомобиля о необходимости быть осторожным с кражей внутри автомобиля.
8. Режимы тревоги памяти
Если питание автомобиля отключается независимо от того, поставлена система на охрану или снята с охраны, система все равно останется в исходном состоянии.
9. Функция разблокировки грузовика
В режиме снятия с охраны может быть разблокирована автоматически.
10. Функция электрического стеклоподъемника
Электрические стеклоподъемники можно отключить с помощью дистанционного управления. Сирена пропищит один раз, свет мигнет один раз, и стеклоподъемник автоматически закроется. Он длится 25 секунд.
Откройте дверь, нажмите на педаль тормоза, включите/выключите ACC 10 раз и удерживайте положение ON, индикаторы продолжат гореть. Затем система снимается с охраны (используется при утере пультов).
12. Двухступенчатая проверка сирены
Если кузов автомобиля слегка ударяется, светодиод продолжает гореть, габаритные огни мигают, а сирена издает только 5 сигналов, если кузов автомобиля постоянно подвергается ударам, сирена будет звучать в течение 25+/-5 секунд.
