Замена вакуумного усилителя тормозов Ford Focus 2 2008-2010

Симптомы: осложнено нажатие на педаль тормоза, снизилась эффективность торможения автомобиля.

Возможная причина: неисправен вакуумный усилитель тормозов.

Инструменты: набор головок, набор гаечных ключей, пассатижи, набор отверток, резиновая груша или медицинский шприц.

1. Откачайте из главного тормозного бачка рабочую жидкость, применив резиновую грушу или большой медицинский шприц.

2. Снимите крепежную полку АКБ.

3. От датчика уровня тормозной жидкости отключите фишку жгута.

4. Отсоедините от бачка главного тормозного цилиндра шланг, ведущий к главному цилиндру гидравлического привода выключения сцепления.

Примечание. Заглушите отверстие в шланге сразу же после его отсоединения, не допуская опускание шланга вниз. Благодаря рабочей жидкости, оставшейся в шланге, после его подсоединения прокачивать гидравлический привод выключения сцепления не будет необходимости.

5. Открутите и снимите две гайки, крепящие два трубопровода к главному тормозному цилиндру. После этого снимите трубопроводы и сместите их в сторону.

6. Подденьте наконечник вакуумного шланга с помощью отвертки.

7. Выведите наконечник вакуумного шланга из втулки уплотнения отверстия в корпусе вакуумного усилителя тормозной системы.

8. Сожмите с помощью пассатижей два фиксирующих элемента пальца вилки толкателя вакуумного усилителя тормозной системы (в салоне автомобиля под панелью приборов).

9. Выведите палец вилки толкателя из отверстий в вилке и в педали.

10. Открутите и снимите четыре крепежные гайки вакуумного усилителя тормозной системы к щитку передка (данные гайки являются также креплением педального кронштейна).

11. Демонтируйте вакуумный усилитель в сборе с главным тормозным цилиндром.

12. Снимите со шпилек старого усилителя прокладку его уплотнения и установите ее на новый усилитель.

Примечание. Если прокладка чрезмерно обжата или надорвана, замените ее новой.

13. Открутите и снимите две крепежные гайки главного тормозного цилиндра к вакуумному усилителю тормозной системы.

14. Снимите цилиндр и установите его на новый усилитель.

Примечание. В обязательном порядке замените уплотнительное резиновое кольцо фланца главного тормозного цилиндра.

15. Произведите монтаж вакуумного усилителя тормозной системы и других демонтированных деталей в последовательности, обратной снятию.

16. Залейте тормозную жидкость в бачок главного тормозного цилиндра.

17. Удалите воздух из гидравлического привода тормозной системы.

Павел Куракин Автолюбитель

Еще статьи по ремонту этого автомобиля:

Другие виды ремонта этого автомобиля:

www.avtika.ru

Ford Focus 2 вакуумный усилитель тормозов снять замена ремонт Форд Фокус 2

Ford Focus 2 > Ремонт автомобиля > Тормозная система > Снятие вакуумного усилителя тормозов

Вакуумный усилитель тормозов снимаем для замены в случае его выхода из строя.
Снимаем главный тормозной цилиндр (см. «Снятие главного тормозного цилиндра Форд Фокус 2»).

Отводим тормозные трубки от вакуумного усилителя в моторном отсеке.

Отсоединяем от вакуумного усилителя наконечник трубки подвода разрежения.

Ось крепления вилки толкателя зафиксирована в рычаге педали тормоза.

Сжав фиксаторы оси крепления вилки толкателя вакуумного усилителя к педали тормоза, выводим ее (на фото она голубого цвета).

Проверяем состояние фиксаторов, и при необходимости заменяем ось.

Высокой головкой «на 13» отворачиваем четыре гайки крепления вакуумного усилителя.

Снимаем вакуумный усилитель с автомобиля.

Проверяем состояние уплотнительной прокладки между вакуумным усилителем и щитком передка кузова. При необходимости заменяем новой.
Устанавливаем вакуумный усилитель тормозов Форд Фокус 2 в обратной последовательности. Прокачиваем гидропривод тормозной системы (см. «Прокачка гидропривода тормозной системы»).

Снятие вакуумного усилителя тормозов Ford Focus 2

Первоисточник контента - WiKi сайта журнала "За Рулём"

ford-focus-2.dv13.ru

Замена вакуумного усилителя Ford focus 2 и 2 рестайлинг

Вам потребуются: ключи «на 13», «на 17», торцовая головка «на 13», пассатижи, отвертка с плоским лезвием…

…специальный ключ для тормозных трубопроводов «на 10».

Примечание
В связи с тем что длина и форма тормозных трубопроводов не позволяют отвести вперед главный тормозной цилиндр, отсоединив его от вакуумного усилителя тормозов, настолько, чтобы можно было снять усилитель, необходимо снимать усилитель в сборе с главным цилиндром.

1. Снимите пробку бачка главного тормозного цилиндра…

 2. …и откачайте тормозную жидкость из бачка, например, большим медицинским шприцем.

3. Снимите полку крепления аккумуляторной батареи (см. «Снятие и установка полки крепления аккумуляторной батареи»).



4. Отсоедините колодку от датчика уровня тормозной жидкости…

5. …и шланг к главному цилиндру привода выключения сцепления от бачка главного тормозного цилиндра (см. «Замена бачка главного тормозного цилиндра»).

Полезный совет
Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опуская шланг вниз. В шланге останется некоторое количество рабочей жидкости, поэтому после установки бачка и присоединения к нему шланга удалять воздух из гидропривода выключения сцепления не потребуется.

6. Отверните гайки крепления двух трубопроводов к регуляторам тормозных сил, удерживая регуляторы от проворачивания вторым ключом…

 7. …гайки крепления двух трубопроводов к главному тормозному цилиндру…


8. …и отведите трубопроводы в сторону.

Полезный совет
Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

9. Поддев отверткой наконечник вакуумного шланга…

10. …извлеките наконечник из уплотнительной втулки отверстия в корпусе усилителя.

11. В салоне автомобиля под панелью приборов сожмите пассатижами два фиксатора пальца вилки толкателя вакуумного усилителя тормоза…


Примечания
Для наглядности работа показана при снятых панели приборов и кронштейне рулевой колонки.

Так выглядят фиксаторы пальца вилки толкателя вакуумного усилителя тормоза.

12. …и извлеките палец из отверстий вилки и педали.

13. Отверните четыре гайки (левая нижняя гайка на фото не видна, так как закрыта кронштейном выключателей) крепления вакуумного усилителя к щиту передка, одновременно крепящие и кронштейн педалей…



14. …и снимите вакуумный усилитель в сборе с главным тормозным цилиндром.

15. В случае замены вакуумного усилителя снимите со шпилек его крепления уплотнительную прокладку и установите на новый усилитель…

Примечание
Сильно обжатую или надорванную прокладку замените.

16. …отверните две гайки крепления к усилителю главного тормозного цилиндра, снимите цилиндр и установите его на новый усилитель.


Примечание

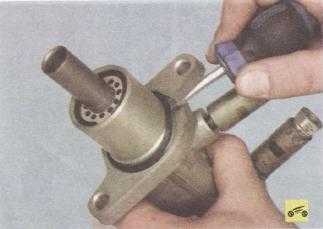

Уплотнительное резиновое кольцо фланца главного тормозного цилиндра обязательно замените новым.

17. Установите усилитель тормозов и все снятые детали в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тормозной системы»).

autosecret.net

Снятие и замена вакуумного усилителя тормозов на Ford Focus 2

Здравствуйте, сегодня мы покажем, как заменить вакуумный усилитель тормозов на автомобиле Ford Focus 2. Если вакуумный усилитель выйдет из строя, то Вы сразу это заметите, так как педаль тормоза будет нажиматься так же туго, как на заглушенном автомобиле и ездить будет не только не комфортно, но и не безопасно.

Потом снимаем с вакуумного усилителя шланг подвода разрежения

Сам вакуумный усилитель крепится из салона у педали тормоза. Сначала снимаем фиксатор (который голубого цвета), он держит вилку толкателя вакуумного усилителя

Теперь берем головку на 13 и откручиваем 4 болта, которыми крепится вакуумный усилитель и снимаем его с автомобиля

Перед установкой вакуумного усилителя проверьте прокладку между вакуумным усилителем и моторной перегородкой, если она уже потрескалась или износилась, то замените ее. Установите новый вакуумный усилитель в обратном порядке и не забудьте прокачать тормозную систему, так как в нее попал воздух.

nazcar.ru

Вакуумный усилитель тормоза (снятие) Форд Фокус 2 Ford Focus


Вам потребуются: ключи «на 13», «на 17», торцовая головка «на 13», пассатижи, отвертка с плоским лезвием…
…специальный ключ для тормозных трубопроводов «на 10».

  В связи с тем что длина и форма тормозных трубопроводов не позволяют отвести вперед главный тормозной цилиндр, отсоединив его от вакуумного усилителя тормозов, настолько, чтобы можно было снять усилитель, необходимо снимать усилитель в сборе с главным цилиндром.

1. Снимите пробку бачка главного тормозного цилиндра…
2. …и откачайте тормозную жидкость из бачка, например, большим медицинским шприцем.
3. Снимите полку крепления аккумулятора .
4. Отсоедините колодку от датчика уровня тормозной жидкости…
5. …и шланг к главному цилиндру привода выключения сцепления от бачка главного тормозного цилиндра .

 РЕКОМЕНДАЦИЯ
Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опуская шланг вниз. В шланге останется некоторое количество рабочей жидкости, поэтому после установки бачка и присоединения к нему шланга удалять воздух из гидропривода выключения сцепления не потребуется.

6. Отверните гайки крепления двух трубопроводов к регуляторам тормозных сил, удерживая регуляторы от проворачивания вторым ключом…
7. …гайки крепления двух трубопроводов к главному тормозному цилиндру…
8. …и отведите трубопроводы в сторону.

 РЕКОМЕНДАЦИЯ
Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

9. Поддев отверткой наконечник вакуумного шланга…
10. …извлеките наконечник из уплотнительной втулки отверстия в корпусе усилителя.
11. В салоне автомобиля под панелью приборов сожмите пассатижами два фиксатора пальца вилки толкателя вакуумного усилителя тормоза…

  Для наглядности работа показана при снятых панели приборов и кронштейне рулевой колонки.
Так выглядят фиксаторы пальца вилки толкателя вакуумного усилителя тормоза.


12. …и извлеките палец из отверстий вилки и педали.
13. Отверните четыре гайки (левая нижняя гайка на фото не видна, так как закрыта кронштейном выключателей) крепления вакуумного усилителя к щиту передка, одновременно крепящие и кронштейн педалей…
14. …и снимите вакуумный усилитель в сборе с главным тормозным цилиндром.
15. В случае замены вакуумного усилителя снимите со шпилек его крепления уплотнительную прокладку и установите на новый усилитель…

  Сильно обжатую или надорванную прокладку замените.

16. …отверните две гайки крепления к усилителю главного тормозного цилиндра, снимите цилиндр и установите его на новый усилитель.

Уплотнительное резиновое кольцо фланца главного тормозного цилиндра обязательно замените новым.

17. Установите усилитель тормозов и все снятые детали в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы .
