Угол опережения зажигания
Содержание:
- Что такое УОЗ?
- Преждевременное воспламенение
- Детонационное горение
- Признаки сбитого УОЗ
- Последствия неправильного УОЗ
- Почему происходит сбой?
- Как противодействовать?
- Самостоятельная регулировка УОЗ
- Какие системы нужно отрегулировать?
Рано или поздно любой водитель сталкивается с таким понятием, как угол опережения зажигания. Он играет большую роль в работе двигателя и СЗ в целом. Многих водителей интересует, какой должен быть угол опережения зажигания, почему он сбивается и можно ли его выставить самостоятельно. Это действительно серьезный вопрос, поскольку регулировка угла помогает избежать различных трудностей при запуске мотора. Рассмотрим, что представляет собой УОЗ и почему стоит его выставить правильно. Но для начала нужно рассмотреть, как работает система зажигания в автомобиле в целом.
Что такое УОЗ?

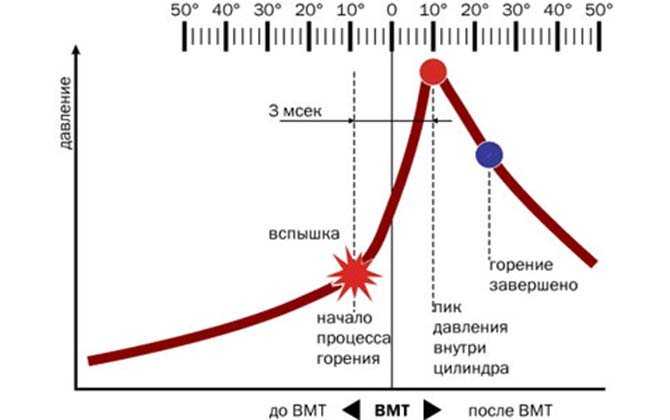

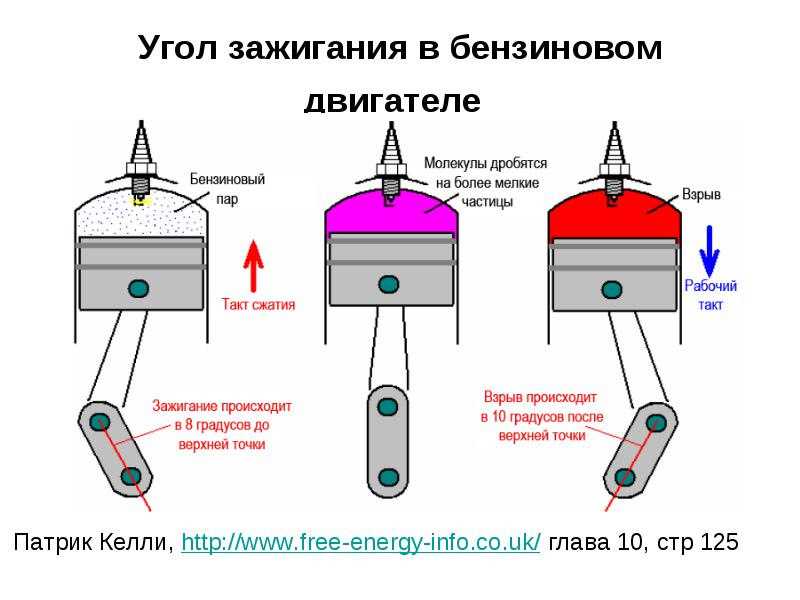

Как уже было сказано, УОЗом называют момент воспламенения ТВС в камере сгорания тогда, когда поршень идет к сближению с мертвой верхней точкой. Угол обязательно должен быть правильно выставлен, так как он сильно влияет на функционирование силового агрегата. От угла также зависит КПД «движка» и общая эффективность. Таким образом, именно момент зажигания влияет на работу ДВС. После небольшого «взрыва» происходит расширение газов, поршень продолжает двигаться. Процесс довольно быстрый, но очень сложный.
Преждевременное воспламенение
Феномен LSPI (преждевременное воспламенение) – относительно новое понятие в автомобильной промышленности. Это производное от детонационного сгорания, с которым автомобильная промышленность, наконец, справилась, разработав двигатели внутреннего сгорания с искровым зажиганием. Как это ни парадоксально, технологическое развитие и уменьшение габаритов привели к тому, что детонационное сгорание вернулось в опасную форму явления LSPI (Low-Speed Pre-Ignition), что означает предварительное зажигание на низких оборотах двигателя. Напомним, что такое детонационное сгорание в двигателе с искровым зажиганием. Во время правильного процесса сгорания, непосредственно перед концом такта сжатия (угла опережения зажигания), топливно-воздушная смесь воспламеняется от искры свечи и пламя распространяется по камере сгорания с постоянной скоростью 30-60 м/с. Образуется выхлопной газ, в результате чего давление в цилиндре повышается до 60 кгс/см2, затем поршень движется назад.
Детонационное горение
Во время детонационного сгорания искра воспламеняет смесь около свечи зажигания, которая одновременно сжимает оставшуюся смесь. Нарастание и повышение давления, температуры вызывают самовозгорание и возгорание смеси на противоположном конце камеры. Это цепная реакция детонации, приводящая к высокой скорости горения, превышающей 1000 м/с. Это вызывает характерный стук, иногда ощущение металлического звонка. Перечисленный процесс подвергает поршни, клапаны, шатун и другие элементы тепловым и механическим нагрузкам. В конечном итоге игнорирование детонации вызывает необходимость ремонта двигателя.
Еще в 80-х годах прошлого века инженеры справились с этим вредным явлением, установив пьезоэлектрический датчик детонации. Благодаря этому управляющий компьютер обнаруживает опасное явление и выбирает нормальный угол опережения зажигания в реальном времени, что устраняет эту проблему. Однако сегодня явление детонационного сгорания возвращается в опасной форме преждевременного зажигания на низких оборотах двигателя. Давайте проанализируем, как технический прогресс привел к возвращению забытых угроз в автомобильной промышленности.
Признаки сбитого УОЗ
Если воспламенение смеси опаздывает или происходит с опережением, то сбои в двигателе обеспечены. Наряду с экологическими требованиями, предъявляемыми международными организациями, производители автомобилей начали снижать мощность двигателей с искровым зажиганием и широко использовать турбонаддув. Выбросы CO2 и сгорание снизились, мощность и крутящий момент увеличились, культура эксплуатации осталась удовлетворительной. Вопреки расхожему мнению, как показал пример первых литровых двигателей Ford, долговечность малых двигателей также оставляет желать лучшего. У этого решения не так много недостатков.
Однако со временем в двигателях разных производителей стали появляться странные серьезные дефекты поршней: поврежденные кольца, сломанные полки или даже трещины поршня. Проблема из-за нерегулярности оказалась сложной для диагностики. Единственный симптом, который наблюдает водитель – это неприятный, нерегулярный, громкий стук из-под капота, возникающий только на холостом ходу.
Производители автомобилей анализируют проблему, но за феноменом LSPI стоит несколько факторов. Как и при классическом детонационном горении, одна из причин – топливо с октановым числом ниже рекомендованного производителем. Второй фактор, способствующий преждевременному воспламенению, – это накопление нагара в камере сгорания. Из-за высокого давления и температуры в цилиндре нагар самовоспламеняется. Другой важный фактор – это явление смывания масляной пленки со стенок цилиндров. В результате прямого впрыска топлива бензиновый туман, образующийся в цилиндре, вызывает конденсацию масляной пленки на головке поршня. Во время такта сжатия высокое давление и температура вызывают неконтролируемое самовоспламенение даже до появления искры зажигания. Процесс, сам по себе жестокий, еще больше усугубляется правильным зажиганием (искра в верхней части цилиндра), что увеличивает давление и силу явления.
Определить, что оптимальный угол опережения зажигания не выставлен, можно по следующим признакам:
1. Запуск «движка» происходит сложно.
2. Автомобиль потребляет больше топлива.
3. Мощность мотора снижается.
4. Работа на холостом ходу довольно неустойчивая.
5. При давлении на газ агрегат не отзывается, происходит перегрев.
6. Иногда водитель слышит странные звуки, схожие с хлопками.
Все перечисленные признаки говорят о сбитом УОЗ.
Последствия неправильного УОЗ

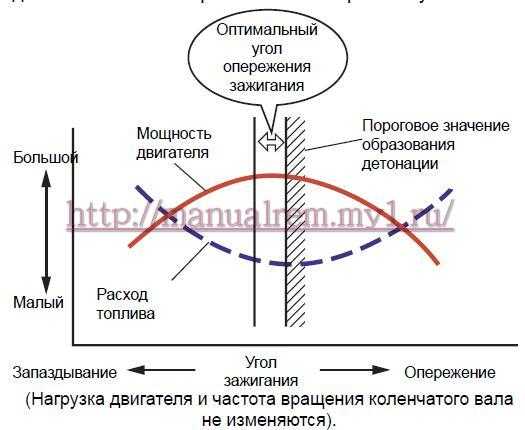

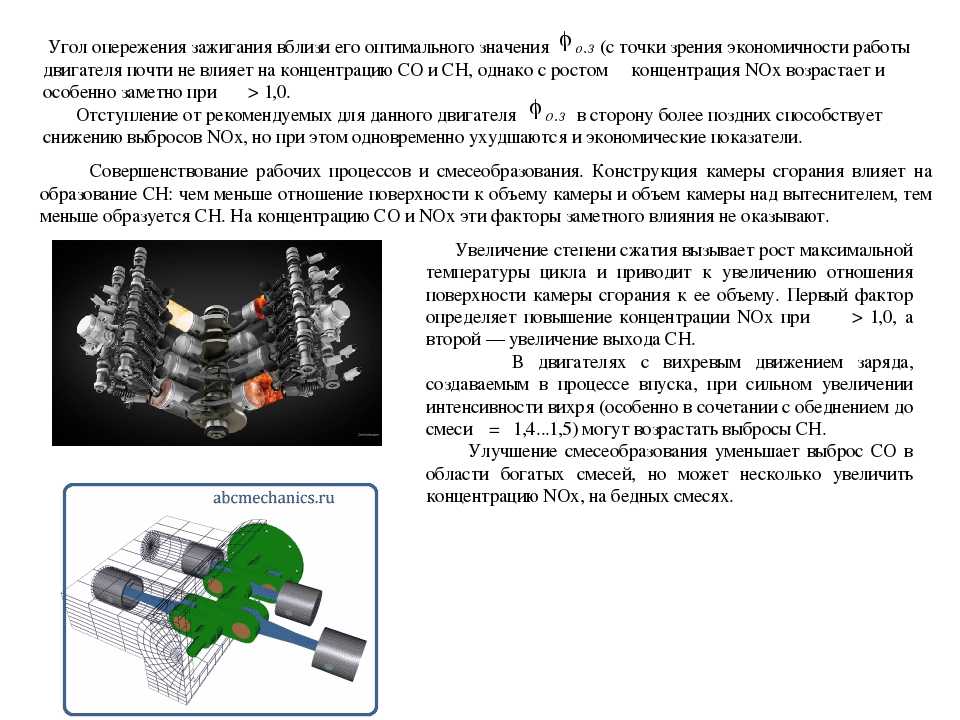

Поняв, на что влияет УОЗ, водитель может узнать о последствиях. Ясно, что раннее и позднее зажигание негативно отражается на работе «движка». И от УОЗ здесь также зависит расход топлива и мощность силового агрегата.

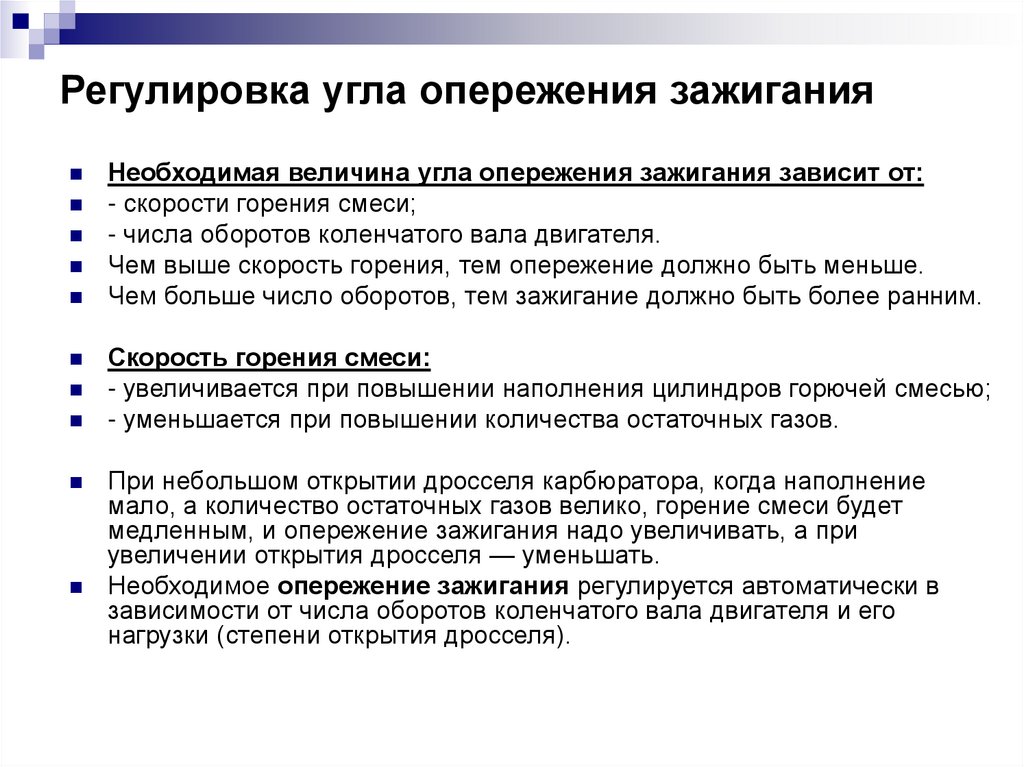

Чтобы определить угол, необходимо знать следующие факторы:
1. Чем выше обороты мотора, тем ранним должен быть угол зажигания.
2. Чем меньше температура двигателя, тем медленным будет горение.

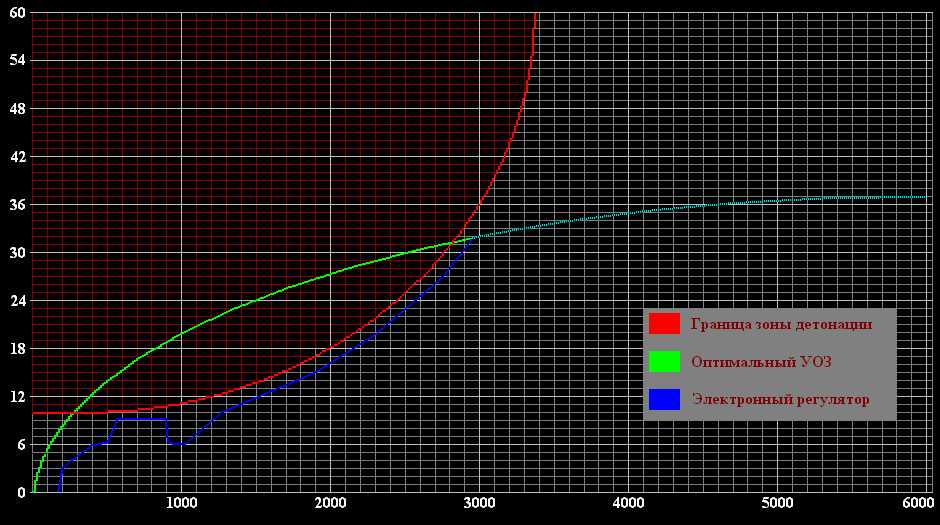

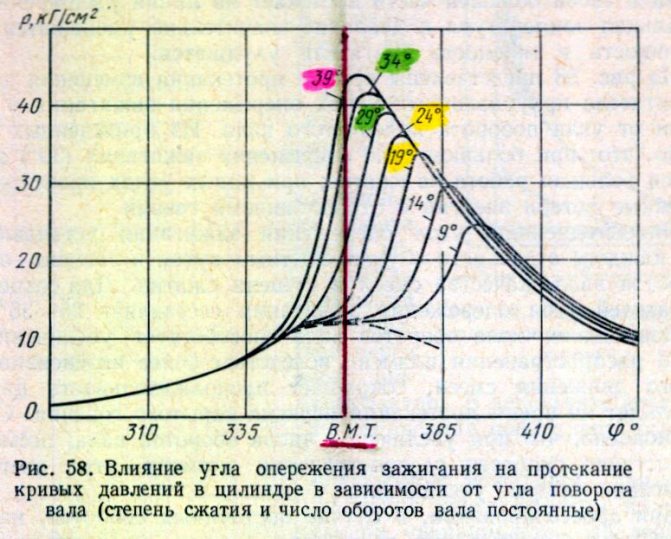

Чем больше обороты двигателя, тем более ранний требуется УОЗ. Это необходимо для исключения детонации.
Почему происходит сбой?
Сбой УОЗ – распространенная проблема. Параметры, которые уже выставлены, часто не подходят под условия, в которых машина эксплуатируется. Для конкретных условий требуется определенный угол. Его можно выставить вручную.
Но перед тем как выставлять УОЗ, стоит убедиться, что вмешательства действительно нужны. Лучше провести самостоятельную проверку на слух. Например, разогнать автомобиль до 40 км/час и резко затормозить на четвертой передаче.
Детонационные звуки с нормальным разгоном говорят о том, что вмешиваться в работу и менять угол не нужно. Если звук остается, машина не разгоняется, значит, зажигание сбилось. Если детонация так и не пропала, то УОЗ ранний, а зажигание позднее.
Выставить самостоятельно угол опережения можно прибором стробоскопом. Для бесконтактного зажигания провести настройку можно на слух, а проверить работу по методу, описанному выше.
Как противодействовать?
Во-первых, следуйте рекомендациям производителя по минимальному октановому числу используемого бензина. Если производитель рекомендует топливо с октановым числом 98, следует обязательно использовать именно его. Кажущаяся экономия быстро окупится необходимостью капитального ремонта сразу после нескольких первых серий предварительного зажигания. Заправляться нужно только на определенных станциях. Использование бензина неопределенного происхождения увеличивает риск того, что топливо не поддерживает предполагаемое октановое число.
Другой вопрос – регулярная замена масла, с интервалом 10-15 тысяч километров. Производители нефти уже адаптировали продукцию в попытке противодействовать явлению LSPI. На рынке есть масла, которые обещают противодействовать явлению преждевременного возгорания в соответствии со спецификациями. В результате лабораторных испытаний было обнаружено, что устранение частиц кальция из масла способствует этому. Замена другими химическими веществами снизила риск возникновения этой проблемы. Поэтому, если двигатель малой мощности, используется масло против LSPI, соблюдая при этом спецификации SAE и API, указанные производителем автомобиля.
Самостоятельная регулировка УОЗ
Если УОЗ выставлен правильно, то возгорание смеси и сгорание происходит до того, как поршень перейдет в верхнюю мертвую точку. Данный момент можно определить по местоположению коленвала. Параметр обозначают в градусах, т.е. он показывает угол между валом и ВМТ. В случае, когда угол сдвинут, возникает позднее зажигание, и наоборот. Чтобы настроить УОЗ, необходимо взять несколько инструментов. Водителю потребуется ключ маховика, свеча зажигания и гаечный ключ.
Если рассматривать выставление угла на примере отечественного автомобиля, то алгоритм действий будет следующим:
1. Сначала необходимо отключить мотор, но при этом не оставлять машину на передаче, а использовать стояночный тормоз.

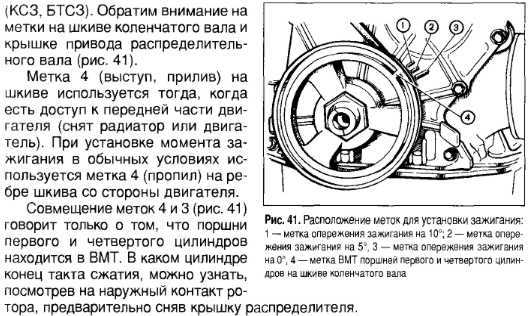

2. Около шестерни ГРМ нужно найти метки. Кроме того, потребуется выставить метку на маховике.
3. Свеча, которая находится ближе к радиатору, имеет высоковольтный провод. В него нужно вставить заготовленную свечу, прикрепить ее на массу.
4. Далее снимается крышка трамблера, а на маховик надевается ключ коленвала.
5. Коленчатый вал вращают на себя. Не допускается вращение в обратную сторону, так как это приведет к откручиванию маховика. В процессе работы нужно наблюдать за бегунком и подгонять его.
6. Метки ГРМ выставляются в зависимости от модели авто.
7. Ключ с маховика убирают, а крышку ставят в исходное положение.
8. На этом этапе разрешается включить зажигание.
Отпустив гайку крепления трамблера, водитель должен повернуть его против часовой стрелки, а затем по часовой. Необходимо дождаться искры, и именно в этот момент зафиксировать трамблер. Далее провод возвращают на свечу первого цилиндра.
В конечном итоге нужно проверить, правильно ли выставлен УОЗ. Проверка проходит во время езды, но сначала мотор нужно разогреть до рабочих значений. Разогнав машину до 50 км/час, водителю нужно включить 4-ю скорость и резко газануть. Детонация и резкое ее исчезновение при большом разгоне свидетельствует о том, что угол выставлен правильно.
Какие системы нужно отрегулировать?
Именно от конструкции системы зажигания зависит процесс регулировки. В контактной системе для поддержки нужного УОЗ на всех режимах работы мотора используется центробежный и вакуумный регулятор. Что касается бесконтактного зажигания, то его работа не отличается от контактного типа. На своих занятиях инструктор по вождению в Балашихе объяснит, что в электронном зажигании формирование и распределение импульсов возлагается на электронные устройства. Настройка системы зажигания в этом случае проходит во время проектировки и тестирования на этапе производства. Чтобы потом внести изменения, потребуется специальное оборудование. В первых двух случаях установка УОЗ достигается через верное позиционирование бегунка распределителя относительно цилиндров в конце зажигания.
Выбрать инструктора:
- Автоинструктор Светлана
- Автоинструктор Лариса
- Автоинструктор Михаил
- Автоинструктор Оксана
- Автоинструктор Алексей
- Автоинструктор Ася
- Автоинструктор Светлана
- Автоинструктор Юрий
- Автоинструктор Майя
- Автоинструктор Анатолий
Отзывы:
Все отзывы
Зажигание: что такое зажигание и как настроить УОЗ
Что такое зажигание?
В большинстве случаев ответ несет одно предложение — “это своевременная подача через свечу – искра, воспламеняющая топливно-воздушную смесь”. Все просто, есть объем цилиндра, в котором сжатая смесь в 8-15 раз поджигается, тем самым происходит взрыв, расширяются газы и толкают поршень — происходит работа двигателя.
Как вы понимаете, процесс воспламенения не одномоментный. То есть смесь горит постепенно. Смесь воспламеняется сверху и постепенно охватывается весь объем. Существует много факторов которые влияют на работу двигателя и его КПД и мощность в целом. Например, если смесь не успеет сгореть во время, то есть поршень уже ушел вниз — то не сгоревшая смесь во первых уйдет в выхлопную систему сгорая там, и поршень не дополучит энергии. Повысится расход топлива.
Качели
Хорошим объяснением на понимание что такое своевременное зажигание — это пример детских качелей. Вы должны представить уже раскачивающийся качели — выполняющие роль поршня. Руку толкающего человека, можно сказать это процесс воспламенения смеси. Процесс качения прост. Во время достижения критических точек, толкающий прикладывает силу. Если он делает это во время, то качели раскачиваются максимально сильно до того момента на сколько сил “хватает”.
Если толкающий начнет толкать раньше критической точки подъема, то во первых он затормозит систему (идет на встречу), участник на качелях почувствует резкое торможение да и вся система в целом со временем разрушится быстрее. Один отобьет руку, а второй вместе со сломанными петлями качелей улетит в любую из сторон. Процесс можно сравнить с детонацией.
Другой случай когда толкающий прикладывает силу после прохождения критической точки. Во первых это менее эффективно, и система уменьшит свою мощность до определенного момента. Это менее опасно для всех, но КПД падает сильно.
Конкретика
Вы можете подумать что самое оптимальное это зажигать смесь конкретно при достижение верхней мертвой точки. Это не верно, должно быть отведено время на подготовительный процесс. Толкающий качели должен положить руку и только в нужный момент передать энергию. Также и газы смеси расширяются и начинают отдавать энергию только спустя некоторое время, когда источник пламени разрастется до необходимого состояния. В каждом режиме работы имеется свое время начала воспламенения, свой угол. Управление своевременным зажиганием в Honda Civic занимается ECU мозг, но что бы вести отсчет от чего нужно выставить правильно базовое зажигание или базовый угол опережения зажигания.
Выставление угла зажигания УОЗ на Honda Civic
Рабочий угол опережения зажигания в большинстве D моторов 12 градусов, так же рекомендуется не выходить за пределы 10 и 14 градусов (14,12,10 — подряд идущие 3 метки на шкиве). Почему обсуждаемый “объект” называется именно углом? Полная работа двигателя это 4 такта. Наполнение, сжатие, работа, выпуск газов. Поршень вниз, поршень вверх, поршень вниз, поршень вверх. Шатунный механизм поршня связан с коленвалом и шкивом. Тем самым за 1 оборот коленвала (шкива) происходит опускание и поднятие поршня. Полная работа совершается за 2 оборота коленвала. Шкив круглый, и если его разделить на сектора по 360 градусов, то станет ясно что за 0 принята верхняя мертвая точка — ВМТ метка, четвертая отдельная метка идущая после 3х первых указывающих на базовый угол опережения зажигания УОЗ.
Практика выставления зажигания УОЗ Honda Civic
Что бы верно выставить зажигание, нужно иметь стробоскоп. Цена примерно 20$. По сути это фонарик который показывает когда именно произошло зажигание. Необходим 3х проводной стробоскоп. Один провод идет на + АКБ, другой на – АКБ. Третий провод это обычно прищепка или “крючок” с датчиком цепляется на первый (правый) высоковольтный провод зажигания. Внимание! Нужен стробоскоп именно с питанием от АКБ и для бензиновых двигателей, ни в коем случае не от т катушки зажигания. Проверенные модели для России это “Джет-сенсор” и “Орион СТ-01”.

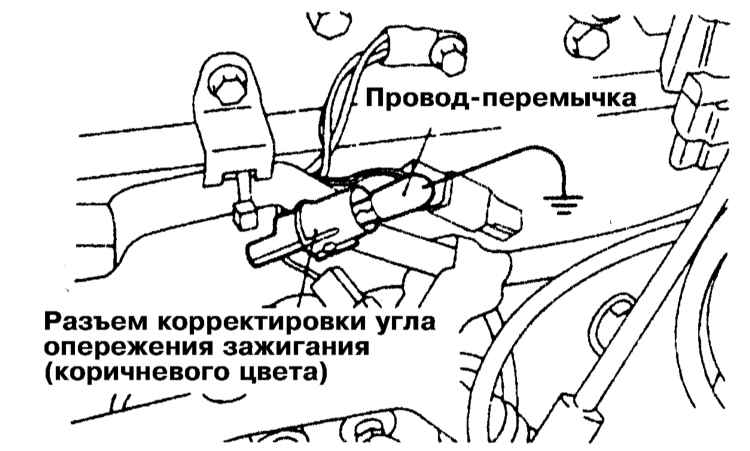

Во первых вы должны ослабить ключом на 12 болты на распределителе зажигания, так что бы его можно было вращать в обе стороны, но чтобы распределитель не отходил от ГБЦ. Машина должна быть прогрета, и холостой ход должен быть выровнен до 750-800 оборотов RPM. Выключите зажигание. Подключите + и – стробоскопа к АКБ. а прищепку-датчик “оденьте” на основание высоковольтного провода первого (правого) цилиндра) ближе к свече зажигания. включите сервисный режим чтения ошибок. Так же рекомендуется найти на шкиве коленвала подряд идущие 3 метки, очистить их и среднюю из них пометить белой краской или канцелярской замазкой корректором. Включите зажигание и запустите мотор, загорится Check Engine. Двигатель должен быть максимально разгружен. Включите нейтраль, выключите кондиционер, музыку, осветительные приборы.
Если вы сделали все правильно то увидите мигающую лампочку стробоскопа. Направьте ее через “мишень” на шкив коленвала. Белая метка должна отчетливо видна под вспышками. Ваша задача совместить мишень и центральную метку (12 градусов). Поворот распределителя зажигания (на работающем двигателе) соответствует повороту на на коленвале, если метку нужно “сдвинуть” вправо — крутите распределитель зажигания в право. Когда метка УОЗ будет выставлена, затяните болты распределителя зажигания, отключите стробоскоп и выключите сервисный режим CheckEngine.
Чуть раньше, чуть позже
Поворачивая распределитель по часовой стрелке (вправо) — базовый угол зажигания уменьшается и запаздывает, зажигание стремится к ВМТ (14-12-10… градусов.). Это более позднее зажигание, необходимо выставлять если смесь бедная.
Поворачивая распределитель против часовой стрелки (влево) — базовый угол зажигания уменьшается и опережает, зажигание стремится от ВМТ (10-12-14… градусов.) Это более раннее зажигание, необходимо выставлять если смесь богатая.
Более высокооктановое топливо нуждается в более раннем зажигание, потому что высокооктановое топливо горит дольше.
Джет-Сенсор. Только бензиновый. Только питание от АКБ. И только 3 провода! Самый простой и доступный стробоскоп.Итого:
Выставлять УОЗ крайне обязательно, не слушайте ни кого что “УОЗ выставляется сам благодаря компьютеру”. Да отчасти это верно. Но компьютер либо отнимает либо добавляет углы. При стоке нужно 12 градусов, это стандратный угол на Honda Двигателях D серии. При знание дела угол можно выставить для разного топлива, особенно это помогает с плохим топливом. неправильно выставленный УОЗ является частой причиной плохого запуска, высокого потребления топлива и конечно потери мощности. В редких случаях как катализатор уменьшения ресурса двигателя. Обязательно выставляется УОЗ после переборки двигателя или при любой работе с распределителем. Выставлять на слух — не модно. Если вы занялись тюнингом двигателя, и нашли прошивку которая подходит под ваш спек, обязательно узнайте базовый угол, при котором строилась карта зажигания.
P.S. Опыт с D16Z6
Моим самым адским опытом является конечно мой автомобиль, случайно или специально я испытывал на ней механику и электрику. Машина на удивительно прочна, чему я рад. В общем когда я устанавливал VTEC ГБЦ D16Z6 я узнал что к ГБЦ идет особенный распределитель зажигания TD-42U. TD42U отличается от его собратьев которые стали универсальными и ставились на большинство двигателей, я говорю о TD-80U, TD-72U и тд. Разница между TD-42U и другими, в том что ножки крепления, их 3, не расположены под 120 градусами, а имеют немного не симметричное расположение. Поэтому к ГБЦ D16Z6 подходит только один распределитель. Мой был в очень плохом состояние гнилые и рваные провода, и по моему пока не богатому опыту я решил что распределители одинаковые и нужно поменять только заднюю плиту.
Почему я решил что они одинаковые? Судите сами: катушка, коммутатор, бегунок, крышки одинаковые. Возможно TD-42U, TD-41U, TD-40U это один распределитель с разной ревизией и разница в плите крепления ног. Установить другой проблематично и не фен-шуй. Но и это была моя ошибка.
С виду оба распределителя одинаковыеКорпус TD-42U с нутром от TD-41UОчень быстро я нашел распределитель TD-41U от D15B7. Вскрыл оба перепаял провода на датчиках, установил… Но УОЗ не выставил. Конечно машина завелась, я добился результатов в прошивке. но они были не впечатляющие, низы их вообще не было. И тут я вспомнил о своей махинации с распределителем.
И тут мне открылось, мой УОЗ ни 12, ни 14… а пределах 20-25 градусов. Подкрутив распределитель до конца я выставил примерно 16. Дальше распределитель не поворачивался. В прошивке я просто системно добавил не достающие 4 градуса, и машина заиграла по новому.
Проблема, физически осталась. Ось распределителя куда надевается бегунок имеет другой угол . Поэтому эта разница отрицательно сыграла на производительности. Поэтому если вы собираетесь собирать из нескольких один, будьте внимательны. Выставляйте зажигание по стробоскопу, экономьте на топливе и заводитесь с зимой с первого раза!
Насколько публикация полезна?
Нажмите на звезду, чтобы оценить!
Средняя оценка 5 / 5. Количество оценок: 15
Оценок пока нет. Поставьте оценку первым.
Угол опережения зажигания – как правильно выставить?
Опережение зажигания являет собою процедуру воспламенения рабочей смеси непосредственно в цилиндре двигателя внутреннего сгорания до определенного момента, когда поршень достигает верхнюю мертвую точку.
- 1. Двигатель внутреннего сгорания и опережение зажигания.
- 2. Изменение УОЗ на бензиновом двигателе.
- 3. Нужна ли регулировка УОЗ – проверяем на ходу.
- 4. Установка корректного УОЗ на инжекторе и дизеле.
- 5. Как выставить УОЗ в авто с ГБО или доверяем эту задачу вариатору.
От того первого момента, когда возникает искра, и до момента, когда происходит воспламенение всей воздушно-топливной смеси, а также давление газов достигает своего апогея, происходит определенное время. Именно данный отрезок времени является достаточно малым, тем не менее, из-за того, что у коленчатого вала очень высокая скорость вращения, даже за этот период времени поршень может проходить определенный путь от того положения, при котором зародилось воспламенение рабочей смеси.
1. Двигатель внутреннего сгорания и опережение зажигания.
Перед тем, как приступить к непосредственному осмотру углов зажигания, необходимо разъяснить и разобрать принцип работы всей системы. Ни для кого не будет секретом то, что очень большое значение в непосредственной работе двигателей внутреннего сгорания играет момент зажигания. Данный процесс происходит перед тем, как сам поршень максимально приблизится до верхней точки в момент такта сжатия. Этот мини-взрыв происходит за счет расширения газов, в результате чего сам поршень продолжает двигаться, из-за чего, собственно говоря и обеспечивается рабочий ход.
Определенное время на проведение данных процедур все же отводится, хотя данные процессы и проходят очень быстро. Так, важно знать, что коленчатый вал также вращается с очень большой скоростью, вследствие чего, поршень спокойно успевает пройти определенный путь с начала воспламенения воздушно-топливной смеси до момента расширения газов. Таким образом, если воспламенение будет происходить в период, когда поршень будет находится в верхней мертвой точке, горение будет происходить еще в начале рабочего хода, а завершиться лишь несколько позже. Следовательно, все это поспособствует снижению давления газов.
В те моменты времени, когда же воспламенение воздушно-топливной смеси происходит очень рано, давление у газов может достигать своего апогея еще до того момента, когда сам поршень достигает крайнее верхнее положение. Это означает, что в таких случаях возникает определенное препятствие его движению. Это, в свою очередь, может достаточно негативно сказаться на работе и целостном состоянии двигателя внутреннего сгорания. Именно поэтому регулировка момента зажигания является весьма важным и необходимым процессом.
Перед тем как приступить непосредственно к регулировке угла опережения зажигания, следует разобраться, что это устройство собой представляет и каково его влияние на общее состояние транспортного средства. Оптимальной считается такая ситуация, когда момент воспламенения горючей смеси и ее сгорания происходит до того, как поршень достигает положения верхней мертвой точки.
Этот момент принято определять по положению коленвала автомобиля, а все обозначения будут осуществляться в градусах. Иными словами, в данном случае речь идет об угле, который находится между верхней мертвой точкой и коленчатым валом. Если же определенный сдвиг происходит в сторону верхней мертвой точки, то такой угол носит название позднего, а если сдвиг направлен в противоположную сторону, тогда такой угол называется ранним.2. Изменение УОЗ на бензиновом двигателе.
Приступать к данному виду ремонтных работ следует с подготовкой специального инструмента. Для этой процедуры необходимы будут контрольная лампочка и гаечный ключ. Также не обойтись в данном случае и без особого ключа, который предназначен для прокрутки коленчатого вала. Если вникнуть в суть работы всей системы, то можно определить, что именно положение коленчатого вала предопределяет значение угла опережения зажигания. Также можно приобрести специальный корректор, который предназначен для изменения угла опережения зажигания. Данное устройство способно самостоятельно предопределить и выставить данную характеристику в автоматическом режиме.
Автомобиль нужно поставить на нейтральную скорость и затянуть стояночный (ручной) тормоз. После этого нужно снять крышку с прерывателя. Посредством этого можно с определенной легкостью добраться до коленчатого вала и провернуть его с помощью специального ключа. Проворачивать его необходимо до того момента, когда бегунок распределителя не будет располагаться в секторе первого цилиндра трамблера. Также необходимо обязательно проследить за положением различных меток, который находятся на шкиве и отливе передней крышки – они должны полностью совпасть.
Для того, чтобы правильно установить угол опережения зажигания нужно подсоединить контрольную лапу.
Один из ее непосредственных выводов должен быть присоединен к катушке зажигания. Второй вывод должен присоединяться к массе двигателя. После этого посредством ослабления крепления трамблера нужно провернуть ключ в зажигании. Бегунок следует зажимать против хода, а трамблер проворачивать в противоположном направлении от движения его валика. Все это нужно делать до того момента, пока не окончательно не погаснет контрольная лампа. Для надежности следует провернуть трамблер еще немного и с особой осторожностью вернуть его в обратном направлении. Помимо этого нужно произвести фиксацию момента зажигания осветительного прибора. Нужно выставить, все в том же положении, и закрепить корпус прерывателя-распределителя нужными болтами. Все, осталось совсем нечего, а именно – вернуть крышку на свое законное место. Чтобы настройка угла опережения зажигания была максимально автоматизированной нужно внедрить вакуумный регулятор.
С помощью чувствительной диафрагмы происходит фиксация факта разрежения. Эта диафрагма является частью вакуумного регулятора. С одной стороны на нее действует давление из карбюратора, а с другой – наша атмосфера. В общем, так и выходит, что дроссельная заслонка, когда находится в закрытом положении, не пускает разреженный воздух из системы, а он не попадает на сам вакуумный регулятор и диафрагму.
3. Нужна ли регулировка УОЗ – проверяем на ходу.
В автомобильной природе встречаются такие ситуации, когда стоковые заводские параметры сбиваются или же в корне являются не походящими для конкретных условий эксплуатации. Во всех вышеуказанных случаях угол опережения зажигания требует самостоятельной регулировки. Все же, перед всем процессом следует убедиться в том, что данная процедура необходима. Значит, нужно разобраться в том, как проверить значение угла опережения зажигания. Для этого необходимо разогнаться по ровной дороге до скорости в 40 км/час, после этого нужно резко нажать на педаль газа и прислушаться к своему транспортному средству.
Если же звук детонации не прекратился, значит зажигание является «ранним». Бывает так, что момент воспламенения воздушно-топливной смеси задерживается на определенный период, вследствие чего детонация заканчивается раньше, чем автомобиль достиг отметки в 60 км/час. Для того, чтобы изменить угол опережения зажигания нужно открыть капот, немного ослабить крепление прерывателя-распределителя и изменить положение трамблера. В первом случае нужно отрегулировать так, чтобы сдвинуть на несколько миллиметров по часовой стрелке, во втором – против часовой стрелки.
4. Установка корректного УОЗ на инжекторе и дизеле.

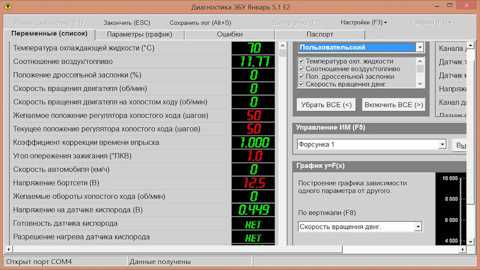

С современными автомобилями – инжекторами, дело состоит намного проще. В таком случае необходимо включить зажигание и бросить свой взор на приборную панель. Если лампочка на ней загорелась, которая свидетельствует о неисправности, нужно взять ноутбук, в котором уже есть специальная программа, подключить его к бортовому компьютеру и провести диагностику.
После этого детальному визуальному осмотру должно быть подвержено дроссельное устройство. Помимо этого следует проверить напряжение датчика, который регулирует положение дроссельной заслонки, и напряжение бортовой сети. Они должны быть нормализированы: напряжение для сети – 12В, а для датчика – 0,45-0,55В. Заслонку нужно открыть всего на 1%, после чего резко нажать на педаль газа. В таком случае открытие заслонки будет превышать 90%, а напряжение в датчике уменьшиться до 0,45В. Если такого не произошло, нужно срочно произвести регулировку угла опережения зажигания.
Начинать установку угла следует с отсоединения вакуумного шланга от двигателя внутреннего сгорания. После этого к плюсовой клемме аккумуляторной батареи нужно присоединить положительный зажим стробоскопа. В таком случае нужно регулировать зажигание с помощью переключения зажима «массы», присоединить его к клемме минус и вытащить провод из цилиндрического гнезда, которое расположено на крышке распределителя. В освободившееся место нужно вставить датчик стробоскопа, при этом присоединяя его к первому цилиндру силового агрегата посредством провода. После этого необходимо запустить мотор и направить от стробоскопа луч на особый люк. На самом маховике возникнет метка. Оптимальным в таком случае будет считаться ее расположение между делениями. Если такого нет, то нужно выставлять угол, понемногу ослабляя гайки крепления распределителя маховика.

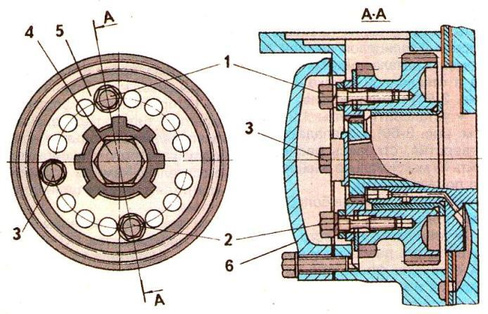

На дизельном двигателе корректировка угла опережения зажигания также не составляет особых проблем. Не стоит недооценивать важность данной процедуры, так как успешная работа дизельного двигателя может происходить только при тотальном сгорании топливной смеси. Если угол зажигания выставлен неправильно, такое не выйдет. Основное отличие данной системы заключается в полном отсутствии свечей зажигания. В целом, весь процесс такой самый, как и в бензиновом двигателе. В данном случае есть лишь необходимость в снятии декомпрессионного механизма, мотосчетчика и корпуса горловины, через которую заливается масло. Тогда же нужно проверить уровень подачи топлива. Именно для этого необходимо перевести соответствующий рычаг в конечное положение и установить моментоскоп, после чего медленно прокручивать коленчатый вал.
5. Как выставить УОЗ в авто с ГБО или доверяем эту задачу вариатору.
В последнее время широкого распространения получили газовые установки. Все это благодаря их экономичности, так как топливо такого рода стоит намного меньше чем солярка или бензин. При этом следует знать, что расход у газа на порядок выше, а догорание топливно-воздушной смеси происходит на стадии выпуска и длится немного дольше. Регулировка данных параметров может производиться посредством настройки значения угла опережения зажигания.
Выставить угол опережения зажигания достаточно несложно, при всем этом само топливо будет сгорать до момента открытия выпускного клапана. Следовательно, повреждений деталей автомобиля не ожидается, как и негативного термического влияния. При этом, эффективность работы двигателя значительно увеличивается. Характеристика для газовых установок и для бензиновых отличается. Есть мнение, что в автомобилях современных моделей регулировка производится автоматически, посредством бортового компьютера. Это не совсем так, потому что в инжекторах угол опережения выставляется в непосредственном соответствии с детонацией, а для газовых установок данное явление вообще несвойственно.
Владельцы автомобилей с газовыми установки имеют помощника – вариатора. Именно эта деталь на полном ходу способна изменять угол опережения без какого-либо сопутствующего вмешательства. Но дополнительное оборудование – вариатор – нужно приобретать, собственно, как и газовое оборудование. В современном мире существует множество различных вариаторов опережения зажигания для газовых установок. Данное устройство напрямую подключается к датчику, который отвечает за положение коленчатого вала и, в то же время, корректирует все его показания на определенную необходимую величину. В зависимости уже от самой модели вариатора осуществляется смещение на фиксированную величину, либо все зависит от оборотов двигателя. Активация прибора происходит посредством включения газовой установки.
Для начала следует произвести выбор самого удобного места для расположения вариатора при газовом оборудовании. Лучшим местом для крепления вариатора является дальний левый угол подкапотного пространства, который находится рядом с редуктором. После этого следует снять крышку с устройства и осуществить непосредственное присоединение исходя из инструкции.
Один вывод будет отвечать за подачу напряжения к датчику, который является конечной цепью присоединения вариатора. Второй вывод нужно присоединить к ножке газового клапана в газовой установке. Массу нужно соединить с экраном кабеля датчика положения коленчатого вала. После этого нужно зачистить провода датчика. К каждому из них следует присоединить определенные выводы вариатора. После этого, осталось совсем ничего. Нужно настроить прибор, после чего – насладиться и полностью вкусить прелести своего транспортного средства. Современные эксперты склонны к мнению, что наличие вариатора в газобаллонном оборудовании значительно экономит топливо – до 25%. Конечно, к этому можно отнестись скептически, так как цифра, скорее всего, завышена. Но все же, определенная польза от этого есть.
Угол опережения зажигания – установка, регулировка, проверка + Видео » АвтоНоватор
Каждый автовладелец когда-то начинает постигать азы устройства и ремонта своего транспорта. Если вам еще не приходилось регулировать угол опережения зажигания, то самое время узнать про это все, и проблему можно будет встретить во всеоружии.
Содержание
1 Двигатель внутреннего сгорания и опережение зажигания
2 Изменение УОЗ на бензиновом двигателе
3 Нужна ли регулировка УОЗ – проверяем на ходу
4 Установка корректного УОЗ на инжекторе и дизеле
5 Как выставить УОЗ в авто с ГБО или доверяем эту задачу вариатору
Двигатель внутреннего сгорания и опережение зажигания
Прежде чем заострять внимание на углах зажигания, следует разобраться с принципом работы всей системы. Ни для кого не секрет, что огромное значение в работе двигателей внутреннего сгорания играет момент зажигания. Он происходит перед тем, как поршень достигает самой верхней точки во время такта сжатия. Следствием подобного мини-взрыва является расширение газов, в результате поршень продолжает свое движение и осуществляется рабочий ход.
Несмотря на то, что все эти процессы происходят очень быстро, на них все-таки уходит некоторое время. А так как коленчатый вал тоже вращается с огромной скоростью, следовательно, поршень успевает пройти некоторый путь с момента возгорания смеси до расширения газов. Так что, если воспламенение будет строго во время нахождения поршня в ВМТ, тогда горение произойдет в начале рабочего хода и завершится тоже несколько позже. Это все снизит давление газов.
Коленчатый вал автомобиля
А вот когда воспламенение горючей смеси происходит, наоборот, очень рано, то давление газов достигнет своего максимума еще до того, как поршень окажется в крайнем верхнем положении. Это значит, что возникнет некоторое противостояние его движению. Подобное самым негативным образом отражается на работе и состоянии двигателя. Поэтому отрегулировать момент зажигания весьма важно.
Прежде чем мы коснемся регулировки угла опережения зажигания (УОЗ), разберемся, что это такое и каково его влияние на состояние авто. Оптимальной считается ситуация, когда горючая смесь воспламеняется и полностью сгорает до того, как поршень достигнет положения ВМТ. Принято определять этот момент по положению коленчатого вала, а обозначения осуществляются в градусах. Другими словами, речь идет об угле между коленчатым валом и верхней мертвой точкой. Если сдвиг происходит в сторону ВМТ, то такой угол называется поздним, в противоположную сторону, соответственно, ранним.

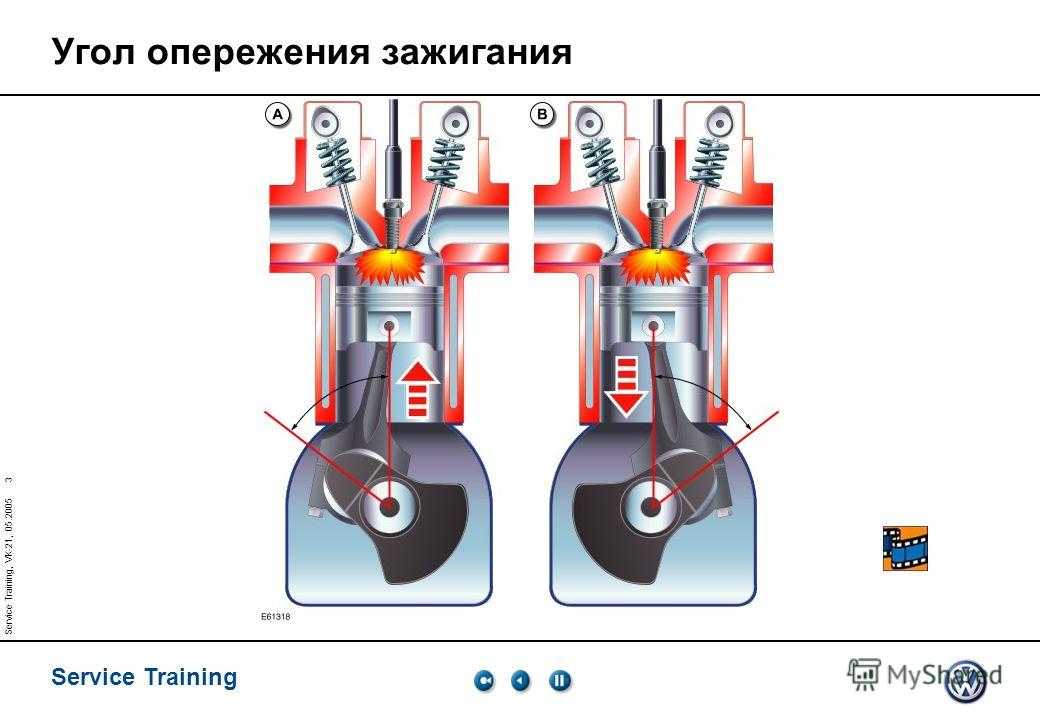

Угол опережения зажигания

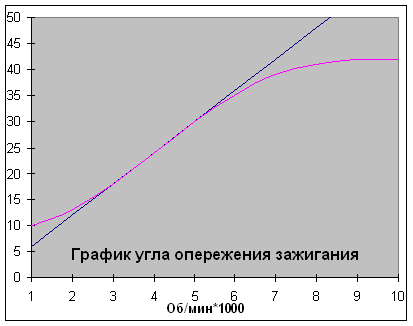

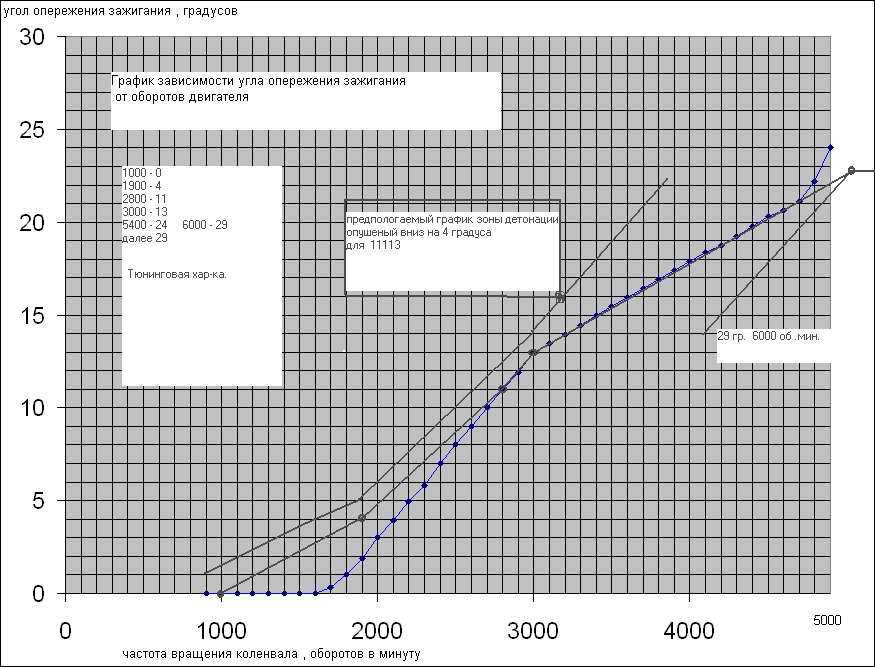

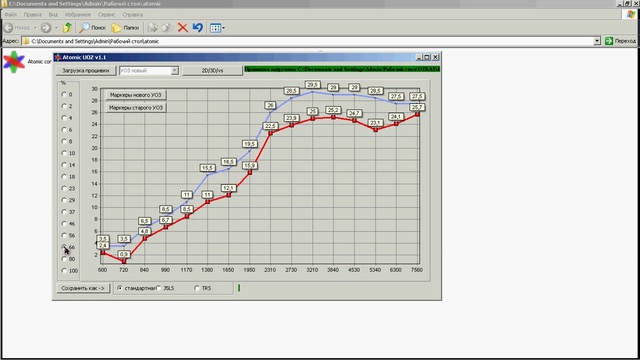

Следует отметить, что величина УОЗ зависит от частоты вращения коленвала. Чем она выше, тем более ранним нужно выставлять угол опережения зажигания. Если эта характеристика подобрана неправильно, то мощность двигателя снижается, происходит перегрев и агрегат раньше времени выйдет из строя, что повлечет за собой большие материальные затраты. Еще увеличится расход топлива, повысится количество вредных веществ в выхлопных газах. Так что вы нанесете вред не только своему автомобилю и материальному положению, но и окружающей среде.
Изменение УОЗ на бензиновом двигателе
Начать работу необходимо с подготовки инструмента. Нам понадобится гаечный ключ и контрольная лампочка. Не обойтись еще без специального ключа, которым можно прокрутить коленчатый вал. Ведь по сути его положение и определяет значение УОЗ. Можно приобрести и специальный корректор угла опережения зажигания, который может выставить эту характеристику автоматически.
Ставим автомобиль на нейтральную скорость и затягиваем стояночный тормоз. Затем необходимо снять крышку с прерывателя. Так вы легко сможете добраться до коленчатого вала, который проворачивается специальным ключом, пока бегунок распределителя не окажется в секторе первого цилиндра трамблера. Еще обязательно проследите за положениями меток на отливе передней крышки и шкиве, они должны совпадать.
Снятие крышки с прерывателя
Теперь для правильной установки угла опережения зажигания необходимо подсоединить контрольную лампу. Один из ее выводов подсоединяется к катушке зажигания, а второй к массе мотора. Немного ослабляем крепление трамблера и поворачиваем ключ в зажигании. Зажимаем бегунок против хода и поворачиваем трамблер в противоположном направлении движения его валика до тех пор, пока контрольная лампа не погаснет. Для надежности проверните еще совсем немного трамблер и очень аккуратно возвращайте его в обратном направлении. Необходимо зафиксировать момент зажигания осветительного прибора. В этом положении нужно выставить и закрепить корпус прерывателя-распределителя болтами. Осталось вернуть на свое место крышку.

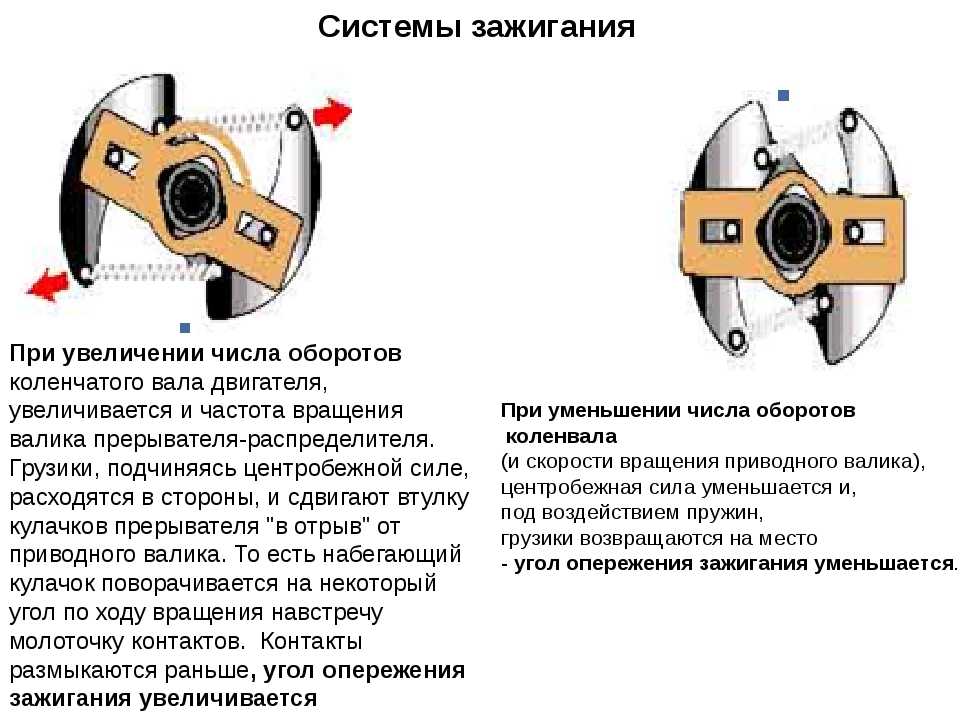

Чтобы максимально автоматизировать настройку угла опережения зажигания, внедряют вакуумный регулятор. Такое устройство автоматически изменяет УОЗ в зависимости от нагрузки. Если двигатель работает на холостом ходе, тогда вакуумный регулятор поворачивает диск прерывателя в сторону позднего зажигания. Как только нагрузка увеличивается, возникает разрежение. Тогда вакуумный регулятор вращает диск прерывателя в противоположном направлении. Так он как бы отключается, потому что опережающего угла создать не может. В этот момент в ход идет центробежный регулятор. Теперь только он задает угол опережения.

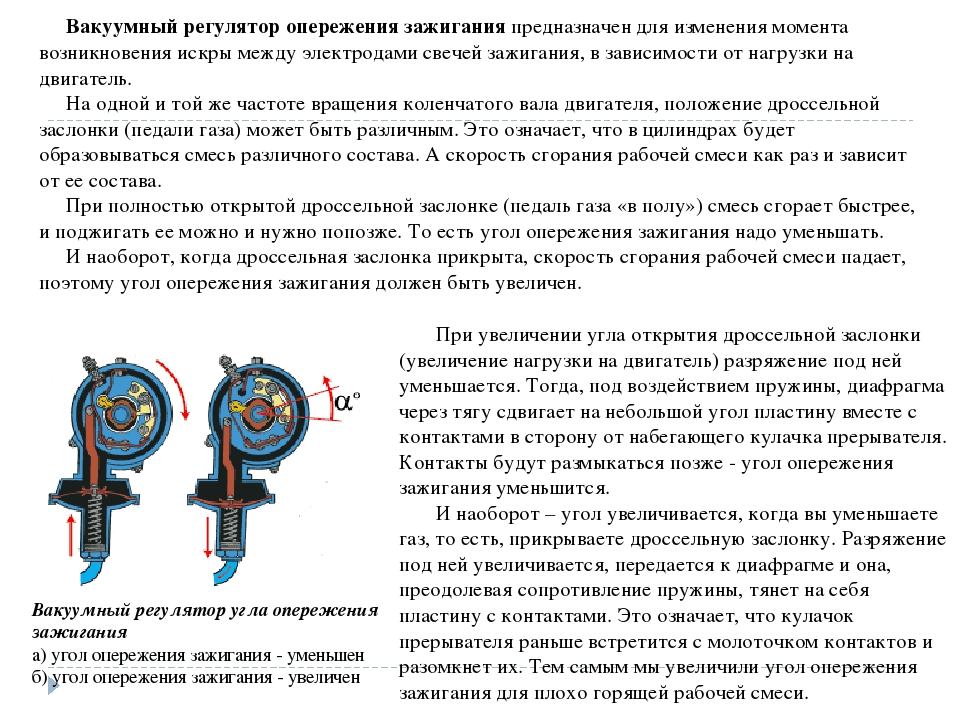

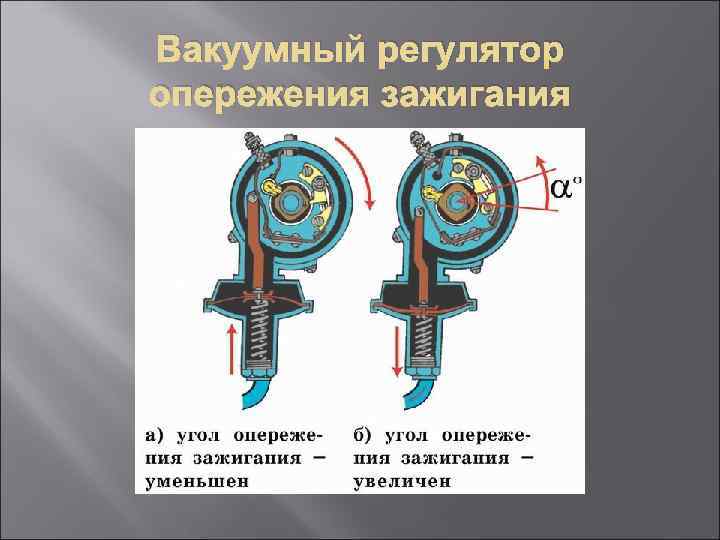

Вакуумный регулятор УОЗ
Факт разрежения позволяет зафиксировать чувствительная диафрагма, которой оснащен вакуумный регулятор. С одной стороны на нее действует наша атмосфера, а с другой – давление из карбюратора. Вот и получается, что при закрытой дроссельной заслонке разреженный воздух из системы не попадает на эту диафрагму и вакуумный регулятор выполняет свою миссию. Как только на нее попала разреженная атмосфера, она выгибается и устройство перестает действовать, вернув все на свои места.
Нужна ли регулировка УОЗ – проверяем на ходу
Нередки ситуации, когда заводские настройки сбиваются либо просто не совсем подходят к конкретным условиям эксплуатации. Во всех случаях придется выставить УОЗ самостоятельно. Правда, сначала нужно убедиться, что эта операция необходима, а значит, разберемся, как проверить значение угла опережения зажигания. Для этого разгоняемся по ровному участку до 40 км/час, затем резко жмем на газ и прислушиваемся к своему автомобилю. Если появится характерный для детонации шум, который прекратится после того, как машина наберет скорость 60 км/ч, тогда все в порядке и угол выставлен идеально.
Выставление УОЗ
Если детонация не прекращается, тогда зажигание «раннее». А вот когда момент воспламенения горючей смеси несколько задерживается, то детонация закончится раньше, чем авто разгонится до 60 км/ч. Для изменения угла опережения зажигания открываем капот, немного ослабляем крепление прерывателя-распределителя и меняем положение трамблера. В первом случае регулировка предполагает сдвиг на несколько миллиметров по часовой стрелке, а для позднего зажигания – в противоположном направлении.
Установка корректного УОЗ на инжекторе и дизеле
С инжекторным двигателем также все предельно просто. В этом случае следует включить зажигание и посмотреть на панель приборов. Если на ней загорелась лампочка, свидетельствующая о неисправности, тогда берем ноутбук со специальной программой, подключаем его к бортовому компьютеру и проводим диагностику.
На следующем этапе тщательному визуальному осмотру подвергается дроссельное устройство. Еще рекомендуется проверить напряжение бортовой сети и датчика, регулирующего положение дроссельной заслонки. Они должны соответствовать нормам. Так, оптимальным для датчика считается напряжение в пределах 0,45–0,55 В, а для сети – 12 В. Заслонка открывается всего на 1%. Резко жмем на педаль газа. Открытие заслонки должно превышать 90%, а напряжение датчика снизится до 0,45 В. В противном случае необходимо срочно отрегулировать угол опережения зажигания.
Проверка напряжения датчика положения дроссельной заслонки
Проводите все работы в токонепроводящих резиновых рукавицах, так как большинство элементов находятся под напряжением.
Установка угла начинается с того, что мы отсоединяем вакуумный шланг от двигателя. Затем к плюсовой клемме АКБ подсоединяем положительный зажим стробоскопа. Регулировка зажигания осуществляется переключением зажима «массы», подсоединяем его к минусовой клемме и вытаскиваем провод из цилиндрического гнезда на крышке распределителя. Вставляем в освободившееся место датчик стробоскопа, одновременно подсоединив его к проводу первого цилиндра силового агрегата. Далее запускаем мотор и направляем луч от стробоскопа на специальный люк. На маховике появится метка, оптимальным считается ее расположение между делениями. Если это не так, то выставляем угол, потихоньку отпуская гайки крепления распределителя маховика.
Стробоскоп
Корректировка угла опережения зажигания на дизеле тоже не представляет сложности. А вот недооценивать эту операцию не стоит, так как дизельный мотор может работать только при полном сгорании топлива. С неправильно выставленным углом зажигания такого не получится. Главным отличием этой системы является отсутствие свечей. В основном, все действия такие, как и для бензиновых моторов. Только в этом случае необходимо снять декомпрессионный механизм, мотосчетчик и корпус горловины, через которую заливают масло. Обязательно проверяем уровень подачи топлива. Для этого переводим соответствующий рычаг в крайнее положение, устанавливаем моментоскоп и медленно прокручиваем коленвал.
Как выставить УОЗ в авто с ГБО или доверяем эту задачу вариатору
В последнее время у газового оборудования (ГБО) появляется много поклонников. А все благодаря экономичности, ведь такое топливо стоит гораздо дешевле бензина или солярки. При этом следует отметить, что расход газа несколько выше, да и догорание топливно-воздушной смеси длится дольше и происходит на стадии выпуска. Отрегулировать эти параметры можно, всего-то следует настроить значение угла опережения зажигания, а как это делается, если машина оснащена ГБО, мы и рассмотрим.
Выставить УОЗ несложно, при этом топливо будет сгорать еще до того, как откроется выпускной клапан, а значит, детали автомобиля не будут подвержены негативному термическому влиянию, а эффективность двигателя увеличится. Сама характеристика для бензиновых моторов и ГБО несколько отличается. Правда, бытует мнение, что в современных автомобилях, оснащенных бортовым компьютером, подобная регулировка осуществляется автоматически. Однако это не совсем так. Ведь в инжекторных системах УОЗ выставляется в соответствии с детонацией, а для ГБО это явление несвойственно.
Регулировка УОЗ бортовым компьютером авто с ГБО

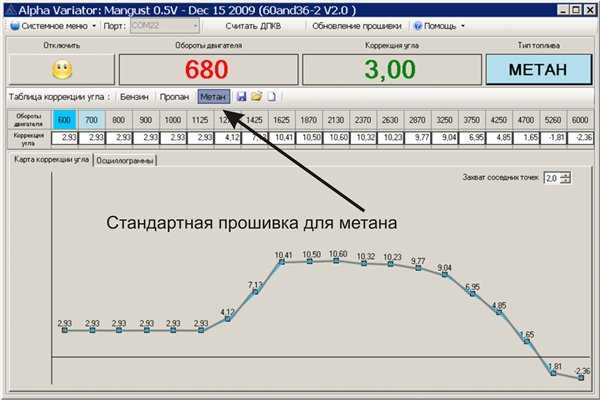

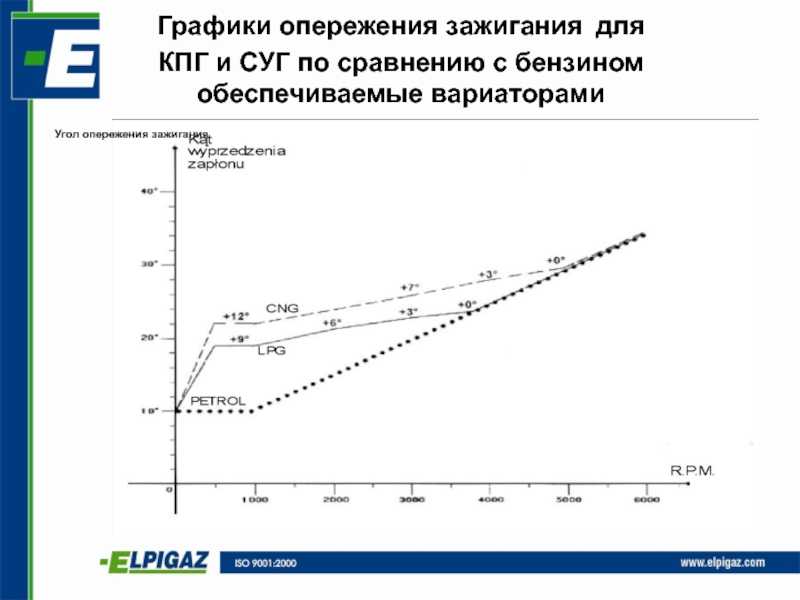

У владельцев авто с газовым оборудованием есть помощник – вариатор. Эта деталь прямо на ходу может производить изменение УОЗ без вашего участия. Но это не базовая комплектация авто, и вариатор следует покупать. Собственно, газовое оборудование тоже ставится по инициативе владельца, а не завода. Сегодня в продаже существуют разные вариаторы угла опережения зажигания для ГБО. Это устройство подключается к датчику, отвечающего за положение коленчатого вала (ДПКВ) и корректирует его показания на нужную величину. Причем в зависимости от модели вариатора смещение осуществляется либо на фиксированную величину, либо зависит от оборотов двигателя. Активируется этот прибор при включении ГБО.
Рассмотрим одну из схем подключения вариатора регулировки УОЗ на ГБО. Для начала выбираем наиболее удобное место, где будет располагаться этот элемент. Отлично подойдет для крепления вариатора дальний левый угол подкапотного пространства недалеко от редуктора. Теперь снимаем с устройства крышку и осуществляем непосредственное подсоединение в соответствии с прилагаемой инструкцией.
Подключение вариатора регулировки УОЗ на ГБО
Один вывод отвечает за подачу напряжения на датчик, к которому мы пристроим вариатор. Второй присоединяем к ножке газового клапана в ГБО. А вот массу следует соединить с экраном кабеля ДПКВ. Затем зачищаем провода датчика и к каждому из них подсоединяем соответствующие выводы вариатора. Теперь дело осталось за малым –настроить прибор и наслаждаться эксплуатацией транспортного средства. Эксперты утверждают, что наличие вариатора в ГБО экономит топливо чуть ли не на 25%. Скорее всего, цифра завышена маркетологами, но выгода действительно есть.
- Автор: Михаил
- Распечатать
Оцените статью:
(3 голоса, среднее: 3.7 из 5)
Поделитесь с друзьями!
Adblock
detector
Какой должен быть угол опережения зажигания ваз 2107 инжектор?
Настройка зажигания ваз 2106
- Снимите наконечник со свечи первого цилиндра и выверните ее.
- Закройте пальцем свечное отверстие.
- Поверните коленвал до начала такта сжатия в 1-м цилиндре (через свечное отверстие начнет выходить воздух).
- Отсоедините шланг от вакуумного регулятора угла опережения зажигания.
Содержание
Какой должен быть угол опережения зажигания ваз 2107 инжектор?
ВАЗ 2107 рассчитан на бензин с октановым числом 92-95, поэтому оптимальное опережение для него — 5 градусов.
Как правильно выставить угол опережения зажигания Ваз 2107?

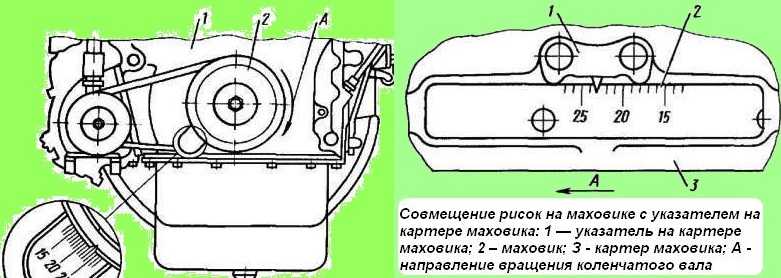

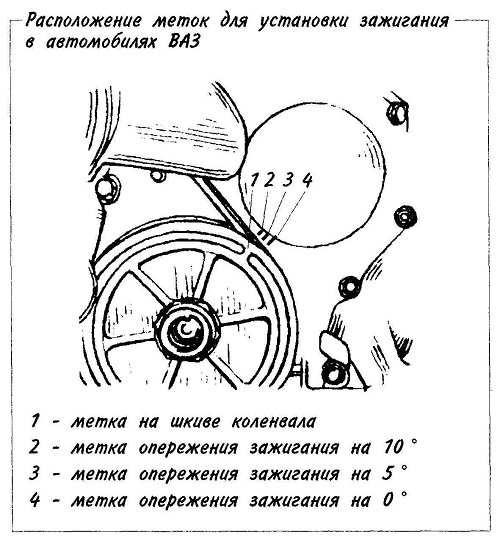

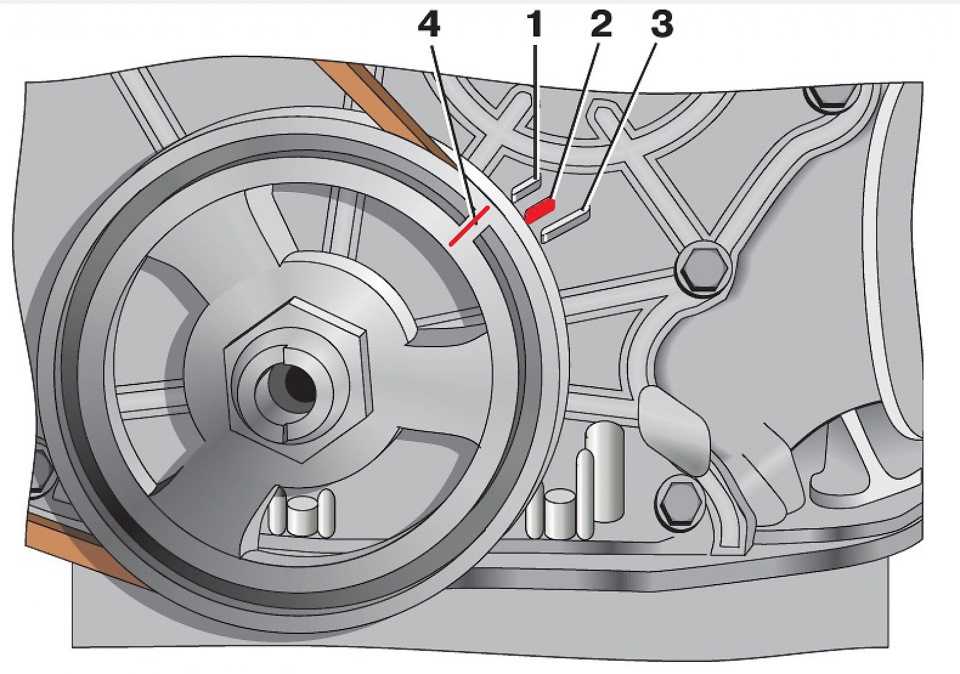

Длинная метка соответствует 0° опережения зажигания (при этом поршень первого цилиндра находится в верхней мертвой точке конца такта сжатия), средняя — 5°, короткая — 10°. При использовании бензина с октановым числом 92-95 рекомендуется выставлять на автомобиле ваз 2107 угол опережения зажигания — 5°.
Как проверить зажигание на инжекторе?
Выставление зажигания на инжекторе
Для осуществления такой проверки требуется включить зажигание. В этот момент должны быть слышны характерные звуки активации электрического бензонасоса, который начинает закачивать в себя топливо. Если этого не происходит, требуется проверить реле, отвечающее за работу насоса.
Как выставить метки на ваз 2106?
Методика, как выставить метки ГРМ на ВАЗ 2106, заключается в выполнении таких пунктов:
- Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
- Вынуть цепочку.
- Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
Как правильно выставить зажигание на Трамблере?
Найдя 4-ый цилиндр совмещаем метку коленвала и средюю метку на лобовой крышке, далее поворачиваем медленно трамблер по часовой стрелке/против часовой стрелки и как проскочит искра останавливаемся, затягиваем трамблер. Всё, зажигание у вас выставлено.
Как выставить метки грм на ваз?
Сам процесс
- Поддомкрачиваем правую часть автомобиля.
- Под капотом откручиваем защитный кожух ГРМ.
- Вращаем правое переднее колесо, пока метка распредвала не совпадет на шкиве и блоке.
- На картере КПП снимаем заглушку.
- Если метки не совпадают даже при прокручивании коленчатого вала 4-6 раз, то придётся скидывать ремень ГРМ.
В каком порядке регулировать клапана на ваз 2106?
Порядок регулировки зазоров клапанов на ВАЗ 2106
- Совпадение по меткам (первоначальное положение) — 6-ой и 8-ой клапан.
- Поворот коленчатого вала на 180 градусов — 4-ый и 7-ой клапана.
- Поворот на 360 градусов — 1-ый и 3-ий клапана
- Положение вала с поворотом на 540 градусов — 5-ый и 2-ой клапан.
Что будет если цепь грм на классике перескочила на один зуб?
Цепь может перескочить на 1-5 зубьев. Если цепь перескочит на 1-2 зуба, в лучшем случае двигатель заглохнет, в худшем – клапаны “встретятся” с поршнями, и серьезный ремонт двигателя неизбежен.
Что лучше раннее или позднее зажигание?
Оптимально – когда момент воспламенение будет немного ранним, т. е. происходил чуть раньше, чем поршень дойдет до верхней мертвой точки (ВМТ). Это необходимо, так как топливо сгорает не моментально и ему требуется время для воспламенения.
Что будет если одна катушка не работает?
Неисправная катушка зажигания будет подавать ток на свечи зажигания с перебоями, что может привести к остановке двигателя. Это также может стать причиной невозможности запуска двигателя. Пропуски зажигания.
Как выставить момент зажигания?
Для того, чтобы изменить угол опережения зажигания нужно открыть капот, немного ослабить крепление прерывателя-распределителя и изменить положение трамблера. В первом случае нужно отрегулировать так, чтобы сдвинуть на несколько миллиметров по часовой стрелке, во втором – против часовой стрелки.
Куда надо поворачивать трамблер на ранее зажигание?
Вы уже ослабили болт крепления трамблера, попробуйте его незначительно повращать: вправо -влево, обратите внимание, что стоя у левого крыла машины и поворачивая трамблер против часовой стрелки — вы делаете зажигание более ранним и при этом мотор работает громче и более ровно.
Как выставить позднее зажигание на Ваз 2106?
Определив тип только что выставленного зажигания, остановитесь и снова откройте капот. Отпустите гайку трамблера и поворачивайте его в зависимости от того какое у вас зажигание. Если у вас раннее зажигание — вращайте трамблер против часовой стрелки на несколько градусов, если же позднее – по часовой стрелке.
Куда должен смотреть бегунок на ваз 2106?
– при совмещении метки на звездочке и корпусе подшипников – контакт бегунка должен строго смотреть на вывод 4 цилиндра.
Какое зажигание называется ранним?
Раннее же зажигание — полная противоположность позднему. То есть воспламенение смеси происходит, когда поршень находится далеко до ВМТ.
Что может быть если стоит позднее зажигание?
Позднее зажигание является таким же опасным, как и раннее. Его главная отличительная черта в том, что процедура сгорания консистенции осуществляется при уменьшенном уровне давления и большем уровне объема в цилиндре. В таком случае консистенция в цилиндре догорает во время всей процедуры расширения.
Что происходит при позднем зажигании?
Поздняя подача в цилиндры искры дополнительно приводит к образованию нагара на стенках цилиндра, что нарушает нормальную работу поршней в цилиндрах и в последующем. Конструктивные особенности и регулировка зажигания. Бесконтактная система зажигания включает в себя несколько элементов: Прерыватель-распределитель.

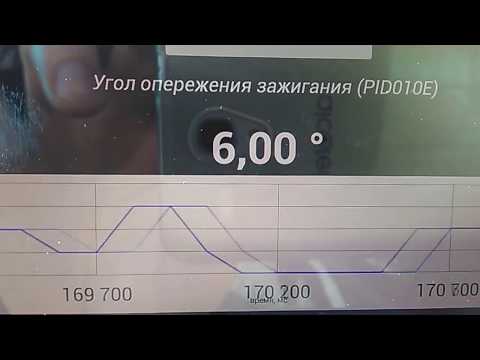

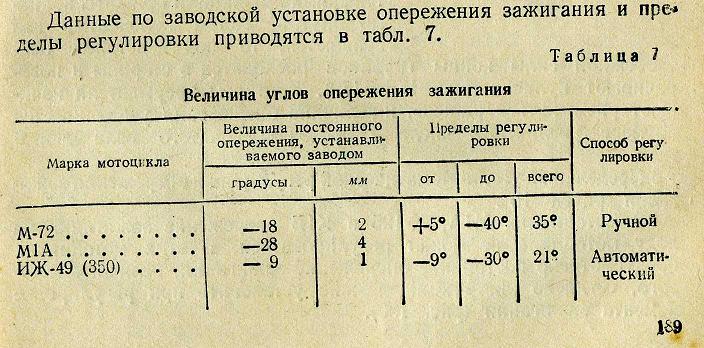

Каким должен быть угол опережения зажигания?
Многие эксперименты показали, что оптимальное положение пика давления находится в 15-20 градусах после ВМТ. Конкретное положение этого пика не зависит ни от нагрузки на двигатель ни от его оборотов, но зависит от геометрии мотора. Обычно смесь полностью сгорает примерно до 70 градусов после ВМТ.
Куда крутить трамблер ваз 2107?
Если детонация не прослушивается, то поверните трамблер против часовой стрелки на одно деление по шкале у основания корпуса. Если же детонация слышна дольше, то поверните корпус трамблера на 1 градус по часовой стрелке.
Что такое стробоскоп для зажигания?
Автомобильный стробоскоп СТ — 02 предназначен для измерения и правильной установки угла опережения зажигания на карбюраторных и инжекторных двигателях и оперативного контроля работы основных узлов автомобиля при проведении диагностических и ремонтных работ. Прибор имеет следующие режимы работы: Вольтметр.
Рейтинг
( 1 оценка, среднее 5 из 5 )
Как выставить угол опережения зажигания на ВАЗ

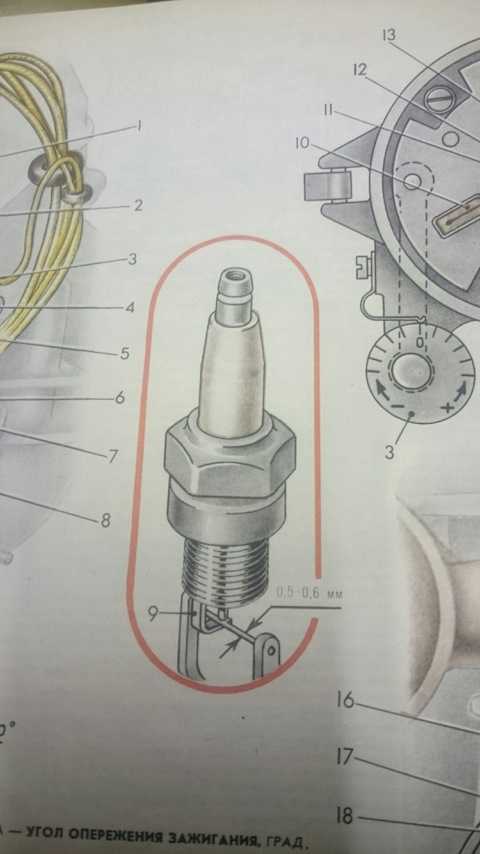

Система зажигания предназначена для осуществления воспламенения смеси в определенные моменты времени, после чего начинается процесс сгорания. Работа системы зажигания влияет на мощность двигателя, расход топлива и содержание вредных веществ в системе выхлопа.
При сжатии поршнем смеси внутри камеры сгорания появляется давление, которое составляет, примерно, 30 бар, а температура поднимается до 600 градусов Цельсия. Для поджога смеси необходим искровой разряд, который и обеспечивает свеча зажигания. Разряд электрического тока накапливается в катушке зажигания и составляет от 20 до 40 киловольт.
Для лучшего процесса горения необходимо соблюдение следующих условий:
- Необходимое время протекания разряда;
- Достаточное распыление топливовоздушной смеси;
- Состав смеси;
- Смесь должна быть однородной;
- Величина искрового разряда;

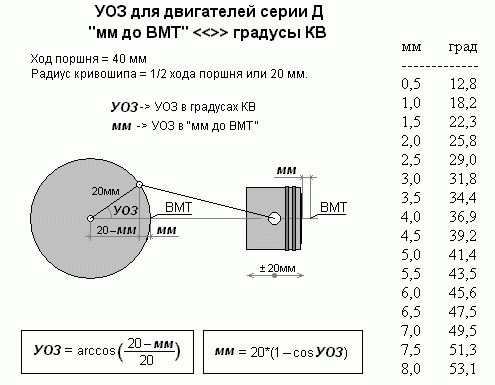

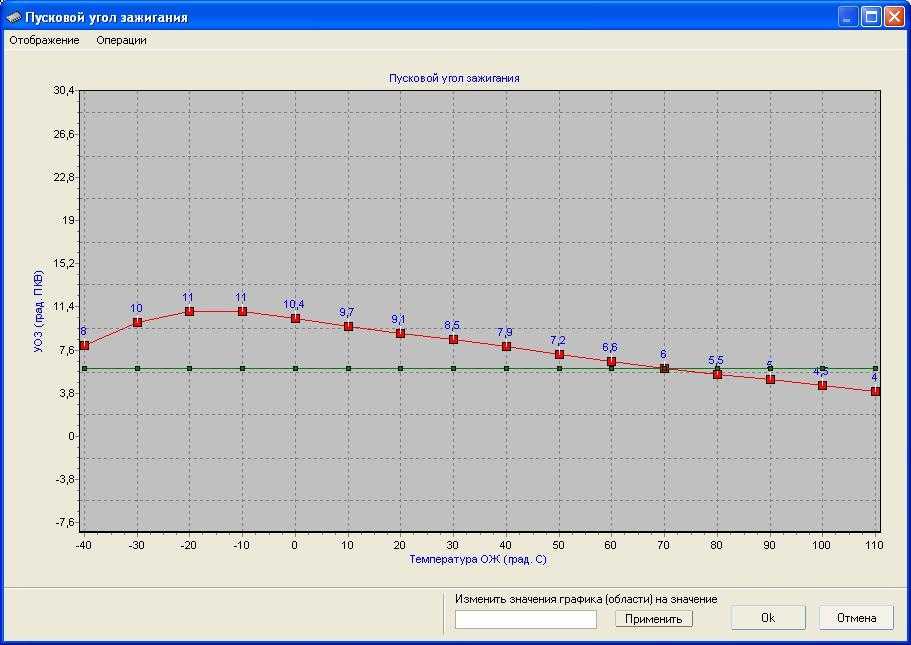

Угол опережения зажигания (УОЗ)

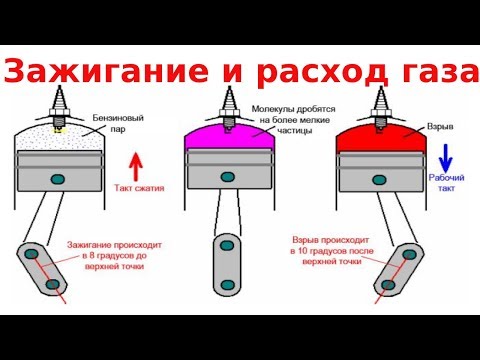

При увеличении частоты вращения коленчатого вала, время сгорания смеси остается неизменным, а поршень начинается двигаться быстрее. Как только поршень опустится от верхней мертвой точки (ВМТ), смесь сгорит слишком в большом объеме и давление, оказываемое на поршень, значительно снизится. Это может стать причиной упадка мощности развиваемой двигателем.
Помимо этого, при увеличении нагрузки на двигатель с сохранением скорости вращения коленчатого вала момент, в который осуществляется поджог смеси, должен произойти позже. Так как количество смеси увеличится, а количество отработанных газов в смеси уменьшится, скорость сгорания возрастет. Искровой разряд должен произойти, когда давление газов при неодинаковых режимах работы двигателя будет самым оптимальным.
На основе этого, можно сделать вывод, что смесь должна воспламеняться с неким опережением, то есть до достижения поршня ВМТ. Причем опережение должно быть таким, чтобы смесь полностью сгорела после того как поршень опустится с ВМТ.

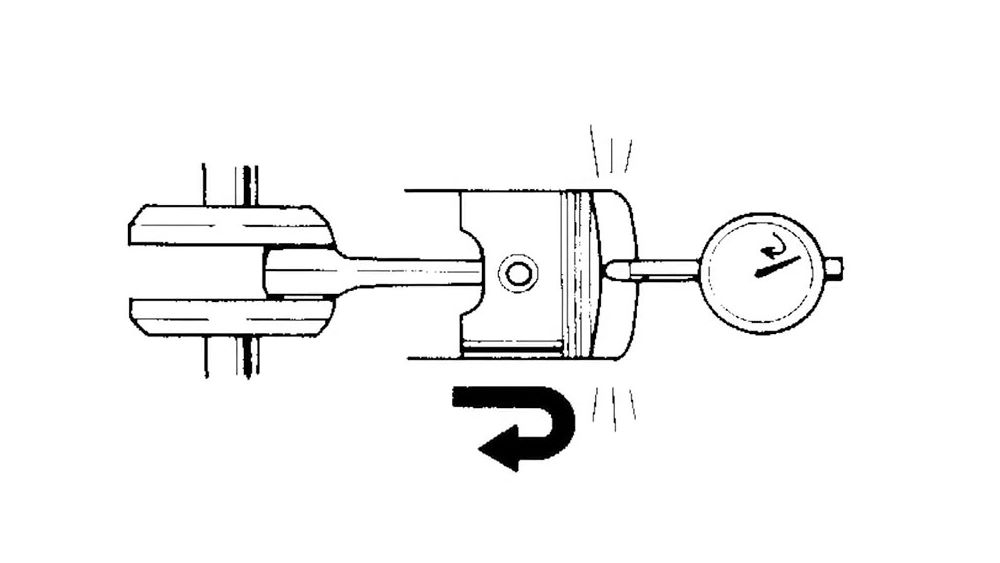

Момент зажигания определяется положением коленчатого вала относительно верхней мертвой точки, и измеряют его в градусах. Такой угол получил название угол опережения зажигания (УОЗ). Любые сдвиги угла относительно ВМТ называются поздним (сдвиг произошел к ВМТ) или ранним зажиганием (сдвиг произошел от ВМТ ). При повышении частоты вращения коленчатого вала должен увеличиваться угол опережения.
Видео – Что такое начальный угол опережения зажигания
Как выставить зажигание ВАЗ 2106
Неверно выставленное зажигание влияет на множество параметров двигателя, начиная от мощности, заканчивая скоростью запуска. Кроме того, неправильный момент зажигания может вызвать перегрев мотора, и детонацию двигателя, что приводит, обычно, к дорогостоящему и очень неприятному ремонту. Поэтому, очень важно знать, как правильно установить момент зажигания.
Для начала необходимо убедиться в исправности остальных узлов, среди которых: катушка зажигания, прерыватель, конденсатор, свечи зажигания и карбюратор.
Контакты катушки необходимо проверить с помощью тестера. Если она исправна, переходите к проверке конденсатора на «заряд – заряд». Для этого, лучше всего, использовать стрелочный прибор, который покажет самые точные значения. На прерывателе рекомендуется заменить контакты, если на них обнаружены следы нагара или ржавчины. Затем, необходимо проверить свечи зажигания и убедиться, что на них нету нагара и они вполне исправны. В конце отрегулируйте карбюратор.
Порядок действий при регулировке:
1. Откройте капот автомобиля и найдите крышку газораспределительного механизма, на которой установлен трамблер. Крышка газораспределителя располагает тремя специальными метками: короткое положение угла – 10 градусов, среднее– 5 и самая длинная – 0 градусов. Подобные метки расположены и на коленчатом вале. По ним и будет выставляться момент зажигания.
Выкрутите свечу первого цилиндра и заткните ее пальцем или специальной пробкой. Проверните коленчатый вал до тех пор, пока не появится давление, которое выдавит пробку или не воздействует на палец. Затем поворачивайте до тех пор, пока одна из меток не встанет напротив метки газораспределителя.
Снимите распределитель и проверьте ротор. Наружный контакт должен быть повернут в сторону первого цилиндра. После совмещения меток проведите воображаемую линию параллельно оси мотора. В случае, когда этого не получилось, нужно вывернуть гайку распределителя вытащить трамблер и самостоятельно проверните ротор в требуемое положение. Соберите на место все элементы, но не затягивайте сильно крепежную гайку.

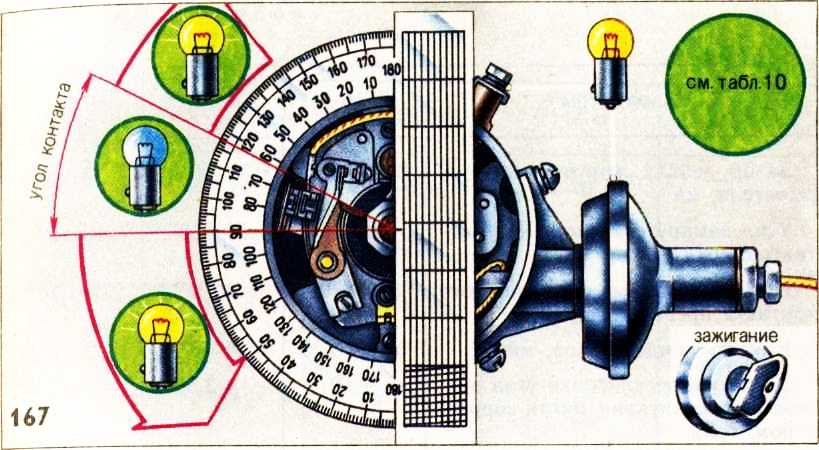

2. Возьмите контрольную лампу и подсоедините ее провода по следующей схеме: первый на выход катушки, где, обычно, соединяется низковольтный кабель, а второй – к кузову автомобиля (на массу) и включите зажигание. Лампа, при этом, должна обязательно загореться.
3. Против часовой стрелки очень медленно проверните распределитель до тех пор, пока тестерная лампа не погаснет.
4. Выключите зажигание, затяните гайку распределителя и поставьте трамблер на место.
Существует, также, второй способ установки угла опережения. Для этого запускают двигатель автомобиля и ослабляют гайку на 13 под трамблером. Изменяя положение ротора на работающем двигателе, пытаются «поймать» тот момент, когда двигатель будет работать ровно и не попытается заглохнуть. Сложность метода заключается в том, что тут необходим хороший слух, который позволит оценить работу двигателя по звуку и достаточное визуальное восприятие.
Вот и все. Выставить зажигание сможет абсолютно любой водитель, имея минимальное представление об устройстве автомобиля.
Как рассчитать угол открытия тиристора для конструкции регулятора напряжения переменного тока
В области силовой электроники регулятор напряжения переменного тока представляет собой тип преобразователя мощности, который используется для преобразования фиксированного напряжения переменного тока в переменное напряжение переменного тока. Переменный источник питания переменного тока можно использовать в большинстве повседневных приложений, таких как нагреватели (для изменения настроек температуры), вентиляторы, диммеры и т. д.0004, понимание интерфейса между цифровой электроникой и силовой электроникой становится необходимостью, поэтому в этой статье представлен подробный обзор регуляторов напряжения переменного тока и необходимых параметров конструкции.
Различные типы контроллеров мощности переменного тока
В зависимости от параметров управления контроллеры мощности переменного тока можно разделить на две категории:
- Регулирование величины путем управления фазовым углом
- Управление частотой с помощью циклопреобразователей
Принимая во внимание, что регуляторы напряжения переменного тока подпадают под категорию управления фазовым углом, которая обеспечивает переменное выходное напряжение без какого-либо изменения частоты питания.
Классификация переключающих устройств на основе методов управления
Полупроводниковые устройства, используемые в Импульсные источники питания , можно разделить на следующие три группы, они являются полностью управляемыми устройствами , Полностью неуправляемые устройства , и Частично управляемые устройства. Приведенная ниже таблица поможет вам вкратце понять разницу между ними.
Функции | Полностью контролируемые устройства | Полностью неуправляемые устройства | Частично контролируемые устройства |
Включение управления с помощью внешнего триггера, такого как Gate Pulse | Да | № | Да |
Отключение управления с помощью внешнего триггера, такого как стробирующий импульс | Да | № | № |
Пример | МОП-транзистор | Диод | СКР |
Синусоидальная волна переменного тока естественно достигает нулевого напряжения для каждого полупериода и не требует отдельной схемы коммутации (выключения) . Из-за этого преимущества устройства семейства тиристоров чаще всего используются для низкочастотных приложений с высокой мощностью.
В таблице ниже описаны некоторые ключевые параметры, с которыми вы столкнетесь при работе с устройствами семейства Thyristor, это поможет вам лучше понять систему.
Параметр | Определение |
Угол срабатывания или Угол открытия (α) | Это угол, при котором SCR включается и начинает проводить ток. Это угол, под которым разработчики применяют стробирующий импульс для управления SCR/тиристором. |
Угол коммутации или угол затухания (β) | Это угол, при котором SCR выключается. Обычно для приложений с резистивной нагрузкой переменного тока коммутация происходит при каждом переходе через ноль. В приложении RL Load оно будет меняться независимо от пересечения нуля |
Угол проводимости (γ) | Это угол, под которым SCR/тиристор находится во включенном состоянии и испытывает ток. |
На приведенном ниже рисунке показана кривая выходного напряжения при подключении чисто резистивной нагрузки. SCR естественным образом выключается, когда напряжение питания достигает нуля. Угол срабатывания , угол коммутации и угол проводимости отмечены ниже.
Углы тиристора для резистивной (R) нагрузки
На приведенном выше графике показаны входные и выходные характеристики контроллера напряжения переменного тока с присоединенной резистивной нагрузкой (R). Входное напряжение питания показано красным цветом. Тиристор срабатывает при 50˚ (2,78 мс) путем подачи импульса на клемму затвора, поэтому выходное напряжение появляется внезапно и следует за входным напряжением. Когда входное напряжение достигает нуля при 180˚ (10 мс) из-за характера синусоидальной волны ( естественная коммутация ), тиристор отключается. И второй импульс применяется при 230° (12,78 мс, но теперь он находится в отрицательной половине синусоиды и следует за напряжением питания. При 360° (20 мс), опять же из-за характера синусоиды ( естественная коммутация ), тиристор выключается, но подается следующий импульс.
Таким образом, углы (50˚ и 230˚) — это момент времени, когда мы применили импульс затвора, и тиристор начинает проводить, это известно как угол срабатывания SCR. Углы (180˚ и 360˚), при которых тиристоры перестают проводить ток и отключаются, называются углом коммутации. Время, в течение которого тиристоры (от 50° до 180°) и (от 230° до 360°) находятся во включенном состоянии (проводящее состояние), когда на выходную нагрузку подается питание, называется углом проводимости.
Углы тиристора для резистивно-индуктивной (RL) нагрузки
На приведенном выше графике показана выходная кривая при подключении резистивной и индуктивной нагрузки (RL). При резистивной нагрузке тиристоры отключаются всякий раз, когда входное напряжение питания пересекает ноль. Но если мы подключим индуктивную нагрузку параллельно резистивной нагрузке (например, двигатели), тиристоры не смогут отключиться, даже когда вход станет равным нулю. это связано с характером нагрузки индуктора. Таким образом, при использовании индуктивных нагрузок, таких как двигатель, следующий импульс следует подавать после того, как катушка индуктивности полностью разрядится, а тиристор полностью отключится.
На приведенном выше графике мы приложили запускающий импульс при 70°, и выходное напряжение соответствует входному напряжению. Но при 180˚ выходное напряжение по-прежнему соответствует отрицательному полупериоду, а не выключает затвор. Это связано с тем, что катушка индуктивности разряжается, и питание от нее препятствует выключению тринистора.
Однонаправленное и двунаправленное управление регулятором напряжения переменного тока
Методы управления схемой управления напряжением переменного тока можно разделить на две категории, а именно Однонаправленное управление и Двунаправленное управление
Изображения ниже дадут основное представление о методе однонаправленного управления.
Однонаправленное управление:
Во время положительного полупериода входного напряжения тиристора T1 начинает проводить, когда подается сигнал запуска затвора V_Gate (который показан на графике). Когда положительный полупериод входного напряжения достигает нуля за счет естественной коммутации, тиристор Т1 отключается. Во время отрицательного полупериода диод D смещается в прямом направлении и начинает проводить без какого-либо управляющего сигнала и прекращает проводить, когда отрицательный полупериод достигает нуля. В однонаправленном режиме управления можно управлять только одним из полупериодов, а следующий полупериод будет следовать за напряжением питания без какого-либо управляющего сигнала. Таким образом, общая управляемость среднеквадратичного значения выходного напряжения составляет только от 70% до 100%. Для расширенного диапазона управления мы должны использовать двунаправленное управление.
Двунаправленное управление:
. Во время отрицательного полупериода T2 запускается импульсом V_Gate_2 и работает в течение оставшегося полупериода и выключается, когда отрицательный полупериод достигает нуля. Таким образом, двунаправленное управление обеспечивает полную управляемость в течение обоих полупериодов, а выходной сигнал может изменяться для более широкого диапазона напряжений.
Практическая реализация двунаправленного управления
Двунаправленное управление может быть включено с различными конфигурациями в зависимости от типа устройства, №. используемых устройств и конфигурации подключения. В следующем разделе представлены различные типы цепей двунаправленного управления , а также их плюсы и минусы.
Одиночный SCR с конфигурацией диодного моста для регулятора напряжения переменного тока
В этой конфигурации потребуется только один тиристор для двунаправленного управления, поскольку используется диодный мост. Это простая схема, и ее можно легко спроектировать, поскольку для нее требуется только одна схема управления. Недостатком является необходимость диодного моста, который может увеличить стоимость и размер конструкции.
Существует множество способов архивирования регулирования напряжения переменного тока. Один из способов состоит в том, чтобы включить диодный мост в сочетании с тиристором, который преобразует двунаправленную волну переменного тока в однонаправленную волну, теперь один тиристор может управлять волной, но другой простой метод заключается в использовании другой топологии, в которой могут использоваться два SCR, эти два соединены в обратно-параллельной конфигурации и теперь отдельно запускают эти элементы управления синусоидой переменного тока. Более практичным способом является использование TRIAC , так как это устройство предназначено для двунаправленного срабатывания, что делает их идеальным выбором для приложений регулирования переменного тока, но это тема для другой статьи
Надеюсь, вам понравилась статья и вы узнали что-то новое, если есть какие-либо вопросы по теме, не стесняйтесь оставлять комментарии в разделе комментариев ниже.
Каковы методы запуска SCR?
Автор: – 12 ноября 2021 г.
Контроллеры мощности SCR предназначены для подачи энергии, необходимой для поддержания стабильной температуры в нагревателе. Современные контроллеры мощности SCR оснащены передовыми микропроцессорными алгоритмами запуска и режима управления с опциями диагностики и связи, чтобы предоставить больше информации о вашей системе.
При использовании этих устройств метод обжига является важным решением, обеспечивающим правильную работу вашей системы на долгие годы. В этой статье рассматриваются различия между срабатыванием с пересечением нуля и фазовым углом.
Что такое SCR?
SCR — сокращение от выпрямителя с кремниевым управлением. Это контроллер мощности, предназначенный для связи с промышленным нагревателем в тепловой системе и определения того, когда и какая мощность должна быть подведена к нагревателю.
SCR определяются несколькими характеристиками: это быстродействующие устройства, способные работать с сильноточными нагрузками, и они более эффективны по сравнению с некоторыми другими вариантами. Однако эти преимущества сопряжены и с проблемами. SCR обычно представляют собой более крупные устройства и требуют более сложной схемы зажигания. Кроме того, тиристоры нельзя использовать на частотах выше 60 Гц.
При использовании контроллеров мощности SCR одним из важнейших решений, с которыми сталкиваются разработчики систем, является выбор режима управления. Два варианта управления пересечением нуля и фазовым углом, и важно понимать плюсы и минусы каждого метода, прежде чем сделать выбор.
Методы запуска SCR
Существует два метода запуска контроллеров мощности SCR: пересечение нуля и фазовый угол. Не все SCR могут быть запущены обоими методами, и в некоторых ситуациях требуется требуемый метод. Типичные традиционные нагреватели изготавливаются из нихромовой проволоки, которая обеспечивает работу как при переходе через ноль, так и при фазовом угле. Это дает вам гибкость при выборе SCR для вашей системы.
При такой гибкости важно понимать преимущества и недостатки каждого метода обжига. Как всегда, представители Watlow® хорошо разбираются в каждом методе и могут рассказать вам о вариантах для вашей конкретной ситуации.
Пересечение нуля
Пересечение нуля — это принцип, при котором все или несколько синусоидальных волн проникают в нагреватель для создания тепла. Команда SCR включается, когда электрическая синусоида проходит через нулевой потенциал. При использовании этой синхронизации электромагнитные помехи (EMI) не создаются. Это позволяет точно контролировать нагрузку нагревателя при ограничении низкого коэффициента мощности. Этот метод идеален для нагревателей со стабильным сопротивлением, таких как нихром. Однако существуют ограничения: напряжение и ток будут расти и падать или «синфазно», и в результате ограничение тока невозможно. Это основная причина, по которой пересечение нуля не является правильным методом управления нагревателями с переменным сопротивлением. Другие плюсы и минусы:
Плюсы
Низкий уровень электромагнитных помех
Кондуктивные и излучаемые
Меньше компонентов
Более высокое рассчитанное среднее время наработки на отказ (MTBF)
Коэффициент мощности не касается
Минусы
Фазовый угол
Фазовый угол – это принцип возбуждения в пределах синусоиды. В этом методе используется каждая синусоида; однако только часть этой синусоиды. Например, если коэффициент заполнения, требуемый в момент времени x, составляет 30 %, регулятор мощности не будет проводить первые 70 % синусоиды, а затем оставшиеся 30 %. Это приведет к тому, что на нагрузку будет подаваться только 144 вольта от источника 480 вольт. Этот метод также заставляет ток опережать напряжение, что позволяет ограничить ток. Это становится чрезвычайно полезным с технологией нелинейного нагрева, такой как дисилицид молибдена. Включение фазового угла также создает «гармоники», что является обычным явлением, когда проводимость начинается в пределах синусоидальной волны.
Рассмотрим диммер на лампочке. Если переключатель диммера установлен на 50%, вы, вероятно, услышите звон или жужжание лампочки. Элемент физически трясется, чтобы создать этот шум. Гармоники могут быть либо излучаемыми (такими, которые вы можете услышать), либо проводимыми (отправляемыми обратно по линии электропередач).
Каждая часть электронного оборудования создает гармоники и может выдерживать определенное количество гармоник. Тем не менее, устройства, перегруженные гармониками, выйдут из строя. Это означает, что проводящие линии нуждаются в дополнительных технологиях — дросселях, катушках, фильтрах и т. д. — для устранения этих выбросов.
Другие плюсы и минусы:
Плюсы
Опция плавного пуска по напряжению
Нагрузки с высоким отношением горячего и холодного сопротивления
«Бесконечное» разрешение в пределах синусоиды
Ограничение тока
Отлично подходит для быстродействующих нагрузок
Минусы
Дорого
Сложная схема, низкая наработка на отказ
Высокие гармонические искажения и электромагнитные помехи
Несколько панелей могут вызывать перекрестные помехи
AC синусоидальная насечка
Как SCR влияет на срок службы обогревателя?
Использование SCR продлевает срок службы нагревателя за счет поддержания постоянной температуры в нагревателе. За счет уменьшения количества циклов нагрева и охлаждения нагревательный элемент подвергается меньшему окислению.
Подумайте о духовке в вашем доме. Если вы установите духовку на 400 градусов по Фаренгейту, сработает большое реле — контактор, и элемент прогреется. Когда духовка достигает 400 градусов, реле размыкается и элемент начинает остывать. При нагревании расширяется. Он сжимается по мере остывания. Во время фазы нагрева образуется оболочка окисления или ржавчины. Во время фазы охлаждения ржавчина отслаивается. Каждый цикл нагревания и охлаждения приводит к износу проволоки. Такое уменьшение нагревательного элемента приведет к сокращению срока службы.
Вот почему тиристоры продлевают срок службы нагревателя. Быстрое переключение между включением и выключением приводит к более стабильной температуре, что приводит к увеличению срока службы нагревателя.
Какой метод подходит для вашей системы?
Если вы ищете контроллер мощности, Watlow может помочь найти лучшее решение для вашей уникальной ситуации. Наши специалисты запросят подробности о системе: что она делает, какие цели стоят перед системой, каков желаемый результат? В зависимости от применения наша команда предоставит вам возможные решения, такие как линейка контроллеров мощности SCR ASPYRE®.
Свяжитесь с Watlow сегодня, и мы найдем правильное решение для вашей системы.
Теги: Контроллеры питания Контроль мощности Интеллектуальный контроллер мощности ASPYRE®
Как конденсатор и резистор влияют на угол открытия тиристора?
Задавать вопрос
спросил
Изменено 2 года, 3 месяца назад
Просмотрено 1к раз
\$\начало группы\$
Приветствую! Здесь старшеклассник изучает SCR. Я просматривал сайты и книги по концепции увеличения угла открытия SCR, и что я заметил в этих ссылках, так это то, что они показывают вам как это сделать, но никогда не объясняют почему он вообще смог это сделать!
Схема, которая сейчас меня смущает, это:
Мое предположение о том, как увеличивается угол открытия: Я рассчитал угол открытия этой схемы и получил 95 градусов!
Итак, я предполагаю, что из-за того, что конденсатор отстает от тока, активация SCR (которому требуется ток запуска затвора) занимает больше времени. Однако! При угле более 90 градусов не означает ли это, что все значения напряжения источника уже перепробованы и недостаточно для того, чтобы схема выдавала ток срабатывания затвора? Что еще с углами после 90 градусов, которые имеют меньшие значения напряжения, так как он прошел свой максимум?
Я думаю, что может быть понятие конденсаторов, с которым я не знаком? Как может SCR по-прежнему показывать такую форму волны напряжения:
(Значения схемы, если вам интересно) R1 = R3 = Rнагрузка = 1 кОм, R2 = 500 Ом, C = 10 мкФ, Igt = 10 мА, Vисток = 160 Вэфф.
- \$\конечная группа\$
\$\начало группы\$
Вы предполагаете, что напряжение на конденсаторе будет “в фазе” с синусоидальным напряжением, приложенным к цепи (источнику переменного тока). Это неправда.
Истинная форма сигнала на конденсаторе представляет собой еще одну синусоиду меньшей амплитуды, но, что важно, она будет отставать от напряжения источника переменного тока на величину до 90 градусов: –
Кривая A (синяя) напряжение (источник переменного тока), а зеленая кривая (кривая B) будет результирующим напряжением на конденсаторе для определенных значений R и C. Как вы можете видеть, пиковое напряжение конденсатора возникает намного позже пика приложенного напряжения, и если SCR порог срабатывания был установлен около 0,7, SCR будет срабатывать здесь: –
Как видите, точка срабатывания возникает после пика напряжения.
\$\конечная группа\$
\$\начало группы\$
На самом деле это не очень практичная полуволновая регулировка фазы, однако она должна работать с очень чувствительным тиристорным затвором.
Обычно у вас есть диод, включенный последовательно с RC-цепочкой (для предотвращения обратного смещения затвора) и триггерное устройство, последовательно с затвором.
Пока он сидит, конденсатор будет близок к нулю вольт после отрицательного полупериода, так как затвор выйдет из строя при отрицательном 7-9V.
SCR включится, когда затвор смещен положительно и, возможно, через чувствительный затвор SCR протекает ток затвора 50-100 мкА. Напряжение затвора в этой точке будет примерно 1 В, что обычно очень мало по сравнению с напряжением источника переменного тока в течение (почти) всего положительного полупериода. Напряжение на другой стороне резистора R3 может составлять пару десятков вольт, что все же меньше сетевого напряжения более чем за 100 мкс до конца полупериода.
Таким образом, конденсатор будет продолжать заряжаться, хотя и с меньшей скоростью, после пика вплоть до конца положительного полупериода или до срабатывания SCR..
\$\конечная группа\$
\$\начало группы\$
То, что решает, включается ли SCR или нет, (обычно) не величина напряжения между анодом и катодом, как вы, кажется, предполагаете с вашим нижним графиком «напряжения SCR», а величина тока в клемме затвора ( и вне катода).
Сеть {R1+R2,C} создает на C задержанную версию напряжения на входных клеммах. Это синусоидальное напряжение с задержкой на C создает (благодаря R3) синусоидальный ток с равной задержкой в затвор SCR, и именно этот ток может включить SCR, если и когда он превышает определенный порог. Поскольку задержка синусоидального тока в затвор регулируется (с помощью R2), то и время включения (если оно произойдет) тринистора. И, поскольку сеть RC может задерживать напряжение до 90º, это диапазон задержки, который у вас также есть для времени включения.
После включения тиристора ток затвора больше не нужен, и тиристор остается включенным до тех пор, пока ток от анода к катоду не опустится ниже определенного порога, очень малого.
Я сказал «обычно», потому что вы также можете включить SCR, увеличив напряжение между анодом и катодом, но это не то, что вы хотите сделать.
\$\конечная группа\$
4
\$\начало группы\$
Ключ с тиристорами всегда заряжается в “затворе” симистора.
R1, R2 и C можно рассматривать как обычную RC-цепь для зарядки. R3 – единственное, что подает заряд на TRIAC.
Таким образом, здесь важно не мгновенное напряжение формы волны, а скорее количество заряда, которое оно позволяет вставить в симистор. Вполне может быть, что вы не достигли той критической плотности заряда, чтобы включить TRIAC до более поздней формы сигнала.
Уменьшение значений сопротивления позволит получить более высокий ток при более низком напряжении и поможет увеличить время срабатывания полуволны. Вот что я бы попробовал.
Удачи – держите нас в курсе.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
Влияние мощности лазера и угла излучения на эффективность коагуляции при лазерном лечении синдрома трансфузии близнецов: исследование плаценты ex vivo
.
2017;42(3):204-209.
дои: 10.1159/000464323. Epub 2017 29 марта.
Юст Аккерманс 1 , Лоэс ван дер Донк, Сюзанна Х. П. Питерс, Сьорд ван Тейл, Йоханна М. Мидделдорп, Энрико Лоприоре, Дик Оупкес
Принадлежности
принадлежность
- 1 Отделение акушерства, Медицинский центр Лейденского университета, Лейден, Нидерланды.
- PMID: 28351037
- PMCID: PMC5804863
- DOI: 10.1159/000464323
Бесплатная статья ЧВК
Йост Аккерманс и др.
Диагностика плода Тер. 2017.
Бесплатная статья ЧВК
. 2017;42(3):204-209.
дои: 10.1159/000464323. Epub 2017 29 марта.
Авторы
Юст Аккерманс 1 , Лоэс ван дер Донк, Сюзанна Х. П. Петерс, Сьорд ван Тейл, Йоханна М. Мидделдорп, Энрико Лоприоре, Дик Оэпкес
принадлежность
- 1 Отделение акушерства, Медицинский центр Лейденского университета, Лейден, Нидерланды.
- PMID: 28351037
- PMCID: PMC5804863
- DOI:
10.
1159/000464323
Абстрактный
Цель: Оценить влияние мощности лазера и угла возбуждения на эффективность коагуляции при закрытии плацентарных анастомозов при лечении трансфузионного синдрома близнецов.
Методы: Мы использовали ex vivo модель человеческой плаценты с перфузией кровью, чтобы сравнить время до полной коагуляции с использованием мощности лазера на иттрий-алюминиевом гранате, легированном неодимом, 30 и 50 Вт и с использованием угла возбуждения 90 ° против 45 °. Плаценты перфузировали свиной кровью со скоростью 5 мл/мин. Различия анализировали с использованием t-критерия для независимых выборок, U-критерия Манна-Уитни или критерия χ2, в зависимости от ситуации.
Полученные результаты: Коагуляция занимала меньше времени и энергии при использовании 50 Вт (n = 53) по сравнению с 30 Вт (n = 52), 11 против 22 с (p < 0,001) и 557 против 659 Дж (p = 0,007).
Перпендикулярная коагуляция (n = 53) требовала меньше времени и энергии по сравнению с коагуляцией под углом 45° (n = 21), 11 против 17 с (p = 0,004) и 557 против 871 Дж (p = 0,004). Кровотечение осложнило 2 (3%) измерения в группе 50 Вт, 5 (10%) в группе 30 Вт и 3 (14%) в группе 45°.
Обсуждение: В строго контролируемой модели установка мощности лазера 50 Вт была более энергоэффективной, чем 30 Вт при коагуляции плацентарной вены. Более перпендикулярный угол лазерного излучения привел к более эффективной коагуляции. Кроме того, кровотечение из-за разрыва стенки сосуда чаще возникало при меньшей мощности и более тангенциальном доступе.
Ключевые слова: лазерная энергия; мощность лазера; Лазерная терапия; плацента; Твин-близнецовый трансфузионный синдром.
© 2017 Автор(ы) Опубликовано S. Karger AG, Базель.
Цифры
Рис. 1
Схема экспериментальной установки.
Рис. 1
Схема экспериментальной установки.
рисунок 1Схема экспериментальной установки.
Рис. 2
Фотография образца до…
Рис. 2
Фотография образца до и во время лазерной коагуляции.
Рис. 2Фотография образца до и во время лазерной коагуляции.
См. это изображение и информацию об авторских правах в PMC
Похожие статьи
Лазерная коагуляция плацентарных анастомозов 30-градусным фетоскопом при тяжелом синдроме переливания близнецов в середине триместра с передней плацентой.
Хубер А., Башат А.А., Брегенцер Т., Димерт А., Чириков М., Хакелёр Б.Дж., Хехер К. Хубер А. и др. УЗИ Акушерство Гинекол. 2008 апр; 31 (4): 412-6. doi: 10.1002/uog.5283. УЗИ Акушерство Гинекол. 2008. PMID: 18330890
Межплодные анастомозы в монохориальных плацентах после фетоскопической лазерной коагуляции при трансфузионном синдроме близнецов: есть ли что-то большее, чем кажется на первый взгляд?
Льюи Л., Яни Дж., Канни М., Робир Р., Вилле Ю., Хечер К., Гратакос Э., Вандекруйс Х., Вандекавий В., Дымарковски С., Депрест Дж. Леви Л. и др. Am J Obstet Gynecol. 2006 март; 194(3):790-5. doi: 10.1016/j.ajog.2005.08.062. Am J Obstet Gynecol. 2006. PMID: 16522414
Каково влияние повреждения плацентарной ткани после лазерной хирургии при трансфузионном синдроме близнецов? Вторичный анализ процесса над Соломоном.
Аккерманс Дж., де Врис С.М., Чжао Д., Петерс С.Х.П., Клумпер Ф.Дж., Мидделдорп Дж.М., Оепкес Д., Слахекке Ф., Лоприоре Э. Аккерманс Дж. и соавт. Плацента. 2017 апр;52:71-76. doi: 10.1016/j.placenta.2017.02.023. Epub 2017 27 февраля. Плацента. 2017. PMID: 28454700
История лечения трансфузионного синдрома от близнецов к близнецам.
Гленнон С.Л., Шемер С.А., Пальма-Диас Р., Умстад, член парламента. Гленнон С.Л. и соавт. Твин Рес Хам Генет. 2016 июнь;19(3):168-74. doi: 10.1017/thg.2016.27. Твин Рес Хам Генет. 2016. PMID: 27203604 Обзор.
Фетоскопическая лазерная терапия трансфузионного синдрома от двойни к близнецу.
Халек Н., Джонсон, член парламента, Беббингтон, М.
В. Халек Н. и др. Семин Педиатр Хирург. 2013 фев; 22(1):18-23. doi: 10.1053/j.sempedsurg.2012.10.004. Семин Педиатр Хирург. 2013. PMID: 23395141 Обзор.
Посмотреть все похожие статьи
Цитируется
Лазер при трансфузионном синдроме от близнецов: руководство для эндоскопических хирургов.
Ван Дер Векен Л., Коук И., Ван Дер Мерве Дж., Де Катте Л., Девлигер Р., Депрест Дж., Леви Л. Ван Дер Викен Л. и др. Факты Просмотры Vis Obgyn. 2019 сен;11(3):197-205. Факты Просмотры Vis Obgyn. 2019. PMID: 32082525 Бесплатная статья ЧВК.
Экспериментальное исследование теплового ответа сосудов на лазерные импульсы ближнего инфракрасного диапазона.
Ли Д, Чен Б, Ву В, Ин З.
Ли Д и др. Лазеры Med Sci. 2017 дек;32(9)):2023-2038. doi: 10.1007/s10103-017-2311-x. Epub 2017 2 сентября. Лазеры Med Sci. 2017. PMID: 28866729
термины MeSH
угол стрельбы– Перевод на английский – примеры русский
Эти примеры могут содержать нецензурные слова, основанные на вашем поиске.
Эти примеры могут содержать разговорные слова на основе вашего поиска.
Переместите мышь вертикально, чтобы направить угол стрельбы .
Сместите вертикальную опору для ориентира l’ , угол наклона .
Этот сигнал ошибки используется для изменения угла открытия .
Ce signal d’erreur est utilisé pour faire varier l’ angle de tir .
Ранняя регулировка абсолютного последнего угла зажигания служит для предотвращения неконтролируемого сгорания в выхлопе.
Le réglage anticipé du dernier angle d’allumage sert à éviter des Incontrollées сгорания данс l’échappement.
Схема управления углом открытия полупроводников
Контроллер цепи угол поворота полупроводников
значения зажигания, указывающие угол открытия для тиристора
lesdites valeurs indiquant ип угол любви для тиристора
Схема может включать выключатель питания, соединенный с линией питания, и предназначен для вывода Угол обстрела .
Le Circuit peut comprendre un interrupteur d’alimentation couplé à la ligne électrique et sert à émettre un angle d’amorçage .
Уинтерс приказывает фланговой скорости приблизиться к цели и увеличить угол обстрела .
Winters ordonne de se rapprocher de la cible pour avoir un angle de tir .
Угол открытия определяет мощность моста.
L’ угол поворота определяет вылазку моста.
устройство и способ определения угла обстрела
процедура и решение по определению угла d’allumage
На крыше размещались два пулемета «Максим» обр. 1910 г. с углом обстрела 180°.
Deux mitrailleuses Maxim mod 1910 étaient placées sur le toit avec un angle de tir de 180º à elles deux.
управляемое процессором воспламенение разряда с фиксированным углом зажигания при запуске
allumage à décharge commandé par processeur à angle d’allumage fixe au démarrage
Затем Шеф указывает, что, учитывая угол стрельбы , Стив вполне может стать целью.
Шеф-повар fait alors remarquer que, vu l’ angle de tir , Steve pouvait tout aussi bien être la cible.
Расчет для заданного угла открытия [2.13] производится для 10 000 шагов.
Расчет для угла поворота renseigné [2.13] se déroulera pour 10000 etapes.
после этого пары тиристорных переключателей срабатывают при новом угле зажигания alpha .
пары коммутаторов с тиристорами, соединенными в комплекте, selon le nouvel угол обзора альфа
Регулировка угла поворота (Z) зависит от степени изменения частоты вращения двигателя.
Le réglage de l’ angle d’allumage (Z) зависит от vitesse de croissance du régime.
На модели с двумя башнями два пулемета Максим с углом обстрела 270 º каждый.
Sur le modele à deux tourelles, deux mitrailleuses maxim avec angle de tir de 270º chacunes.
Угол стрельбы зависит от типа пули и всегда выбирается по принципу максимальной вероятности пробития.
L’ угол поворота зависит от типа балета и зависит от выбора принципа максимального проникновения.
Попробуйте забить гол с разных дистанций, выбирая угол стрельбы , силу, вращение и траекторию полета мяча.
Essayez de marquer un but à des Distances différentes, en choisissant l’ angle de tir , la puissance, de spin et la trajectoire de la balle.
Эта станция предлагает новый интерфейс, позволяющий наводчику управлять прицельной сеткой, чтобы стрелять из всех доступных турелей в запрошенных Угол обстрела .
Ce poste предлагает новый интерфейс permettant à l’artilleur de manier un réticule afin de faire tyrer toutes les tourelles disponibles dans l’ angle de tir requiredé.
Если переключатель остается проводящим после первого импульса затвора, первый угол открытия может использоваться как предел диапазона мощности.
Si le commutateur reste Conducteur après la première impulsion de déclenchement, le premier angle d’allumage peut être utilisé comme limite de la plage de puissance.
Возможно неприемлемый контент
Примеры используются только для того, чтобы помочь вам перевести искомое слово или выражение в различных контекстах. Они не отбираются и не проверяются нами и могут содержать неприемлемые термины или идеи. Пожалуйста, сообщайте о примерах, которые нужно отредактировать или не отображать. Грубые или разговорные переводы обычно выделены красным или оранжевым цветом.
Зарегистрируйтесь, чтобы увидеть больше примеров Это простой и бесплатный
регистр Соединять
Firing Circuits Вопросы и ответы для интервью в кампусе
Этот набор вопросов и ответов с несколькими вариантами ответов (MCQ) по силовой электронике посвящен теме «Схемы зажигания — 2».
1. В схеме возбуждения сопротивления угол возбуждения
а) не может превышать 120°
б) не может быть больше 90°
в) не может быть больше 180°
г) не может быть больше 160° градусов.2. Для R-схемы зажигания максимальное значение напряжения источника составляет 100 В. Найдите сопротивление, которое необходимо ввести, чтобы ограничить ток затвора до 2 А.
а) 5 Ом
б) 50 Ом
в) 500 Ом
d) 0,5 Ом
Посмотреть ответОтвет: b
Пояснение: R = 100/2 = 50 Ом.3. Диод в цепи возбуждения R
a) гарантирует, что напряжение затвора представляет собой полуволновой импульс постоянного тока
b) обеспечивает, что напряжение затвора представляет собой двухполупериодный импульс постоянного тока
c) обеспечивает, что напряжение затвора составляет половину импульс переменного тока
d) гарантирует, что напряжение затвора является полным импульсом переменного тока.Примечание. Присоединяйтесь к бесплатным занятиям по санфаянсу в Telegram или на Youtube 9.
0005
реклама
реклама
4. В случае полуволновой цепи пуска RC угол открытия идеально может варьироваться между
a) 0 до 180
b) 0 до 90
c) 0 до 120
d) 0 to 360
View AnswerОтвет: a
Объяснение: В отличие от R-схемы, RC-цепь можно использовать для получения угла зажигания больше 180. Хотя практически 0 и 180 градусов маловероятны.5. На приведенном ниже рисунке сопротивление R1 используется для
a) поддерживать минимальное падение напряжения в цепи затвора
b) ограничивать ток затвора до безопасного значения, когда R2 = 0
c) ограничивать ток затвора до безопасного значения, когда R2 очень велико
d) разрешать рассеивание мощности затвора
View AnswerОтвет: b
Объяснение: Поскольку R2 является переменной, R1 следит за тем, чтобы ток не превышал максимальное значение, когда R2 находится в нулевом положении.6. В случае включения резистора R с переменным сопротивлением R2, V gp (пиковое напряжение затвора) и V gt (напряжение срабатывания затвора) значение R2 отрегулировано таким образом, чтобы г) V gp = V gt = 0
Посмотреть ответОтвет: a
Объяснение: Для включения устройства пик напряжения затвора должен быть равен напряжению срабатывания затвора.7. В случае цепи зажигания R с V gp > V gt
a) α = 90°
b) α > 90°
c) α < 90°
d) α = 0°
View AnswerОтвет: c
Пояснение: Для значений Vgp больше, чем срабатывание затвора напряжения угол открытия менее 90°. А для V gp = V gt угол обстрела равен 90°. Α не может превышать 90° в случае цепи зажигания R.реклама
8. На рисунке ниже показана схема
а) схема возбуждения R
б) схема возбуждения полуволны RC
c) Двухполупериодная цепь возбуждения RC
d) Цепь возбуждения UJT
Посмотреть ответОтвет: b
Пояснение: Данная схема представляет собой полуволновую цепь возбуждения RC.9. На приведенном ниже рисунке показана схема запуска RC.
В случае отрицательного цикла при Vs конденсатор C
a) заряжается через D2 с отрицательной нижней пластиной
b) заряжается через D1 с отрицательной нижней пластиной
c) заряжается через D2 с положительной нижней пластиной
d) заряжается через D1 с отрицательной нижняя пластина положительная
View AnswerОтвет: c
Объяснение: Ток протекает через Vs+ – C – D2 – Нагрузка – Vs.объявление
10. Найти значение R в случае включения RC-цепи зажигания при напряжении источника 150 В и следующих параметрах.
Igt = 2A
Vd = 1,5 В
Vgt = 125 В -Vgt-Vd)/Igt.Sanfoundry Global Education & Learning Series – Силовая электроника.
Чтобы попрактиковаться во всех областях силовой электроники, здесь представлен полный набор из 1000+ вопросов и ответов с несколькими вариантами ответов .
Категории Силовая электроника MCQреклама
реклама
Подпишитесь на наши информационные бюллетени (тематические). Участвуйте в конкурсе сертификации Sanfoundry, чтобы получить бесплатный Сертификат отличия. Присоединяйтесь к нашим социальным сетям ниже и будьте в курсе последних конкурсов, видео, стажировок и вакансий!
Ютуб | Телеграмма | Линкедин | Инстаграм | Фейсбук | Твиттер | Пинтерест
Маниш Бходжасиа, ветеран технологий с более чем 20-летним стажем работы в Cisco и Wipro, является основателем и техническим директором компании Sanfoundry .
