Угол опережения зажигания: особенности, правила и рекомендации

Опережение зажигания – это очень важный параметр, от которого непосредственно зависит стабильность и правильность работы инжекторных и карбюраторных двигателей, функционирующих на бензине или газу. Давайте рассмотрим, что представляет собой угол опережения зажигания, на что он влияет, как его определить и настроить, в том числе на газовом оборудовании.

Что такое УОЗ

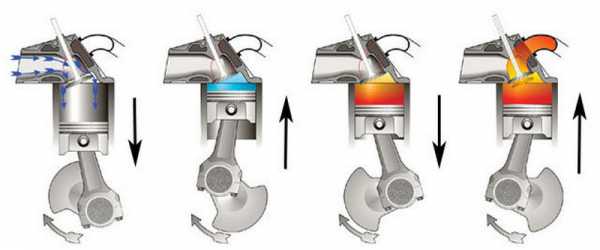

Это момент воспламенения топливно-воздушной смеси внутри камер сгорания в тот момент, когда поршень приближается к своей верхней мертвой точке.

Угол опережения зажигания должен быть выставлен правильно. Ведь он прямым образом влияет на работу мотора. Все дело в том, что от этого угла напрямую зависит эффективность и КПД мотора. В зависимости от того, раннее или позднее зажигание, давление газов внутри системы разное.

Газы давят на поршень. А сила их давления должна достичь своего максимума тогда, когда элемент начнет движение вниз после прохождения верхней мертвой точки.

Если зажигание раннее, то топливо-воздушная смесь воспламенится, когда поршень будет в начале или середине своего пути к ВМТ. В результате, КПД двигателя значительно снижается. Давление газов будет направлять поршень вниз. Последний при этом старается двигаться к ВМТ.

Если зажигание позднее, то искра подается в тот момент, когда поршень будет двигаться вниз. В этом случае также теряется эффективность, снижается мощность мотора.

Доктрина о сгорании смеси

Воспламенение и горение ее – это больше, чем просто химический процесс. Это целый раздел теории. К примеру, если углубиться немного в это направление науки, то станет известно, что от небольшого искрового разряда на свече начинается фронт пламени и распространяется в камер сгорания. Известно, что длительность искры составляет не более одного метра в секунду. За это время температуры могут доходить до десяти тысяч градусов. Объем смеси, который воспламеняется, уничтожается в один миг.

Доказано, что скорость горения на самом деле мала. Однако по мере того, как увеличивается пламя, скорость горения также увеличивается в 70-80 раз. Остатки смеси, которые не удаляются полностью по причине того, что находятся возле достаточно холодных стенок цилиндра, горят медленнее. При этом угол поворота коленчатого вала составляет 30 градусов.

При различных положениях угла опережения зажигания, горение существенно отличается. При правильном УОЗ оптимальный напор подается туда, где поршень только-только проходит ВМТ. Это примерно 10-12 градусов.

Если УОЗ сбит, установлен в более позднюю сторону, то наиболее оптимальное давление газов имеется в зоне 45 градусов – поршень здесь в еще более низком положении. Газы давят уже опускающийся элемент. Эффективность такого двигателя сводится к нулю.

При позднем угле опережения зажигания топливо может догорать уже после открытия выпускных клапанов. Газы, образующиеся после взрыва, имеют очень высокую температуру. Они могут легко спровоцировать воспламенение новой порции смеси, которая поступает в цилиндры. В этот момент можно услышать характерные хлопки в глушителе.

Раннее зажигание – не всего хорошо. В этом случае максимальное давление приходится уже на положение поршня в ВМТ или раньше. Продукты сгорания давят на поршень, который еще не дошел до самой верхней точки. В результате падает мощность, появляется детонация и другие неприятные моменты.

Признаки сбитого УОЗ

Процесс воспламенения смеси топлива и воздуха в камерах двигателя (опаздывающий или проходящий с опережением) может приводить к различным сбоям в работе двигателя. Определить, что установка угла опережения зажигания сделана неверно, помогут следующие признаки:

Наблюдаются трудности с запуском двигателя.
Ощутимо увеличиваются аппетиты автомобиля.
Мотор теряет приемистость, снижается мощность двигателя.
Можно наблюдать неустойчивую работу на холостом ходу.
При нажатии на газ теряется отзывчивость агрегата, наблюдается перегрев, а также детонация.
Также можно слышать хлопки – в карбюратор или впускной коллектор или в выхлопную систему.

Последствия неправильного УОЗ

Как запаздывающее, так и раннее зажигание, не лучшим образом влияет на ресурс силового агрегата и его работу. Нужно добавить, что от правильного угла опережения зажигания двигателя зависят не только такие характеристики, как мощность двигателя или расход топлива. Если искра появляется раньше, чем нужно, тогда давление газов, которые расширяются, будет мешать поршню. Воспламенение после того, как элемент начал двигаться вниз, приведет к тому, что энергия догонит поршень и затем попадет в выпускной тракт, а не сделает полезную работу.

При раннем зажигании поднимающийся элемент должен приложить значительные усилия, чтобы сжать газы, которые образуются от раннего сгорания смеси. В данном случае значительно растет нагрузка на цилиндропоршневую группу и коленчатый вал.

Ранее зажигание определяется по следующим характерным признакам – можно слышать металлические звенящие звуки в процессе работы двигателя. Также будут плавать обороты на холостом ходу. После нажатия на газ будет наблюдаться провал.

Позднее зажигание тоже вредит двигателю. Смесь горит при пониженном давлении и повышенном объеме в цилиндре. Нарушается время горения, за счет чего смесь догорает в процессе рабочего хода поршня. Двигатель теряет мощность. Чтобы разогнаться, необходимо усиленно надавить на педаль газа. Также отмечается высокий расход топлива. Внутри мотора образуется кокс, нагар и различные отложения. Неверное сгорание приводит к перегревам.

Поэтому необходимо знать, как выставить угол опережения зажигания. Это позволит улучшить работу мотора, снизить расход топлива и защитить его от преждевременного износа.

Как определить УОЗ

Для того, что определить УОЗ, следует знать несколько важных понятий:

Угол имеет зависимость от частоты вращения коленчатого вала. Чем выше обороты двигателя, тем более ранним должен быть УОЗ. Также на него влияет температура двигателя и горючей смеси. Чем ниже температура мотора, тем более медленным будет горение. Поэтому в данном случае регулировка угла опережения зажигания делается в более раннюю сторону. На горячем моторе все наоборот.
Также на УОЗ существенно влияет нагрузка на двигатель. Чем больше обороты, тем более ранний угол нужен. Это делается, чтобы исключить детонацию, так как при высоких нагрузках в цилиндры подаются увеличенные порции топливной смеси.

Почему УОЗ сбивается

Подобные ситуации довольно распространены. Параметры, рекомендованные изготовителем, сбиваются. Ведь они просто не предназначены для конкретных условий, в которых эксплуатируется автомобиль. Тут необходимо знать, какой должен быть угол опережения зажигания для конкретных условий – он выставляется вручную.

Но вначале нужно удостоверится, а точно ли нужно вмешиваться и что-то менять. Проверить УОЗ можно на слух, ориентируясь на свои ощущения. Для этого машину разгоняют на прямом участке до 40 км/ч и затем резко давят на газ. Должна быть включена четвертая передача.

Если кратковременно будут слышны детонационные звуки, но при этом разгон будет вполне уверенный, с углом можно не делать ровным счетом ничего. Детонация должна полностью исчезнуть за пару секунд, после отметки на спидометре в 60 км/ч.

Когда звуки не прекращаются, а автомобиль не ускоряется, то это говорит о том, что зажигание сбито. Если детонация не пропадает, то УОЗ слишком ранний. Во втором случае зажигание позднее.

Настройка УОЗ

Давайте узнаем, как выставить угол опережения зажигания. Для этого понадобится специальный прибор – стробоскоп для зажигания. Но если этого прибора нет, то ничего страшного. Если зажигание контактное, то оно настраивается с помощью обыкновенной лампочки. Если система бесконтактная, то настройка осуществляется на слух, а правильность регулировок проверяется вышеописанным методом на дороге.

Бесконтактное зажигание

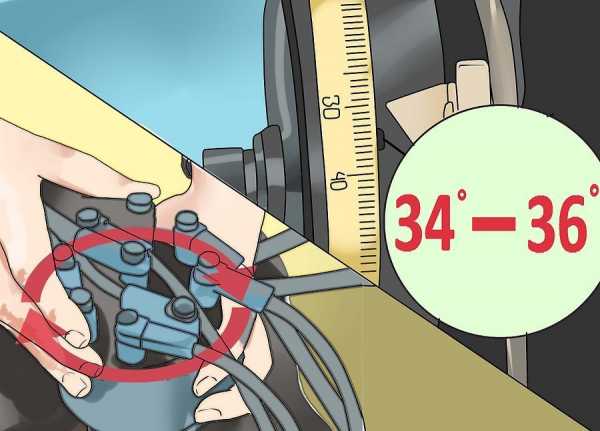

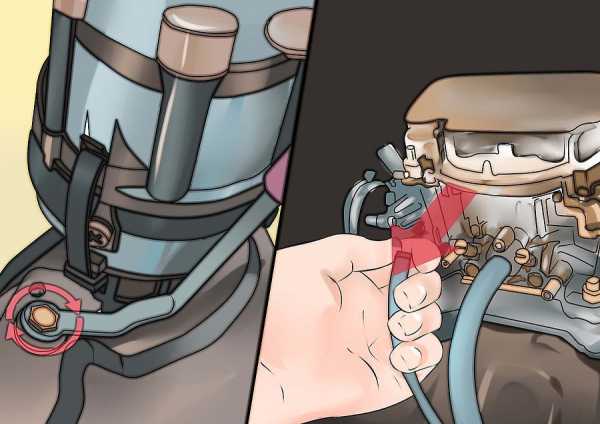

Если имеется стробоскоп, то его подключают по инструкции к прибору. Обычно у большинства устройств три провода питающих, которые подключаются к аккумулятору, и сигнальный. Последний подсоединяют к свече на первом цилиндре.

Выставляют угол опережения зажигания на холостом ходу, но на хорошо прогретом моторе. Делается это следующим образом. Подключают стробоскоп, а его лампу направляют на маховик – на нем имеются отметки. Лучше заранее найти эти отметки, покрутив двигатель за колесо при включенной пятой передаче. Нужную метку помечают канцелярским корректором. Стробоскоп будет мигать, а метка будет казаться неподвижной, если на нее светить. Вращением трамблера добиваются, чтобы метка была на одном месте напротив отлива на корпусе маховика. Угол опережения зажигания ВАЗа по паспорту – плюс-минус один градус.

Нередко после такой настройки двигатель работает стабильно и хорошо. Расход топлива падает, улучшается динамика. Но так бывает далеко не всегда. В таком случае необходимо настраивать зажигание по детонации.

УОЗ и инжектор

Здесь все гораздо проще. В данном случае включают зажигание и наблюдают за приборной панелью. Если горит лампа, говорящая о неисправностях, то берут ноутбук и проводят диагностику. Далее осматривают дроссельную заслонку. Затем проверяют напряжение в бортовой сети. Заслонку открывают на один процент. Далее резко нажимают на педаль газа. В результате заслонка откроется на 90 процентов. Напряжение на датчике положения дроссельной заслонки должно упасть до 0,45 В. Если это не так, регулируют УОЗ.

С инжекторным двигателем будет достаточно установки заводского начального угла. Здесь электроника решает, какой угол опережения зажигания будет в процессе работы мотора в разных режимах. Начальный угол выставляют аналогично бесконтактному зажиганию. Регулировка осуществляется вращением гаек, крепящих распределитель маховика.

Вариаторы УОЗ

С появлением ГБО автовладельцы столкнулись с тем, что даже самое раннее зажигание, которое можно выставить на трамблере, недостаточно ранее для газового топлива. Дело в том, что в отличии от бензинов, пропан-бутан горит дольше, а значит появляются проблемы. Так как трамблер не позволяет получить очень раннее зажигание, чтобы смесь могла сгорать в камере сгорания, то появились вариаторы угла опережения зажигания.

Это электронные устройство, задача которого – сместить кривую УОЗ. Данное смещение проводится по определенным алгоритмам на конкретные значения. Если не использовать вариатор, то зажигание будет недостаточно ранним. Горючая смесь будет догорать в выпускном коллекторе, а это чревато различными бедами.

В заключение

Вот таким образом можно настроить и проверить углы опережения зажигания. Когда появляются провалы при движении, когда двигатель троит или просто наблюдается нестабильная работа, многие начинают проверять что-угодно, только не УОЗ. А ведь зря. Данный параметр напрямую влияет на стабильность работы двигателя внутреннего сгорания. Автомобиль с правильно выставленным углом зажигания будет радовать своей надежной и бесперебойной работой.

fb.ru

Система зажигания инжекторного двигателя. Что такое УОЗ и детонация?

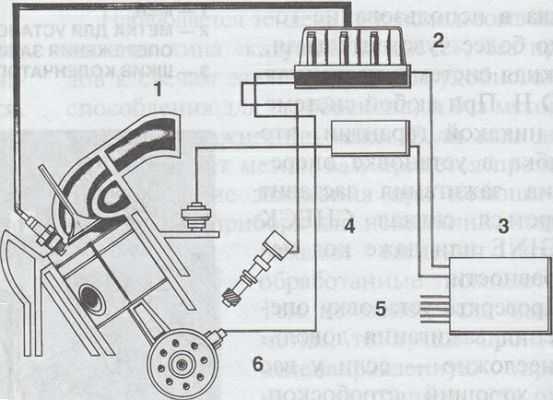

Система зажигания служит для поджигания смеси в определенный период, вследствие чего начинается процесс сгорания. От её работы зависит мощность двигателя, содержание вредных веществ в отработавших газах и топливная экономичность.

Процесс воспламенения топливовоздушной смеси

Когда поршень сжимает топливовоздушную смесь, давление в камере сгорания достигает 20-40 бар, а температура смеси 400 – 600°С. Но чтобы смесь загорелась, т.е. произошел бы процесс горения этого недостаточно и нужно на нее воздействовать. Для этого служит искра, которая возникает между центральным и боковым электродами свечи зажигания. Но если искровой заряд будет маломощным, то возгорание может и не произойти.

Чтобы смесь поджигалась нужен очень мощный разряд. К примеру, для стехиометрической смеси он составляет 0.2 мДж, а для “бедной” или “богатой” смеси он должен быть равным 3.0 мДж. Необходимо, чтобы около искры находилось оптимальное количество топливовоздушной смеси. Именно это количество и поджигает всю оставшуюся смесь в цилиндре, а дальше начинается процесс сгорания топлива.

В системе зажигания автомобиля присутствует катушка зажигания, которая накапливает энергию и передает ее на свечу зажигания для возникновения напряжения. Особенность катушки зажигания состоит в том, что напряжение, которая она создает, намного превышает величину пробоя в зазоре свечи зажигания. Катушки зажигания способны накапливать энергию в районе 60 – 120 мДж и обеспечивают напряжение равное 25 – 40 кВ.

Условия для качественного горения топлива:

Достаточная продолжительность искрового разряда;
Оптимальное распыление топливовоздушной смеси;
Однородность топливовоздушной смеси;
Стехиометрический состав топливовоздушной смеси.

На процесс горения также влияет величина искрового разряда между электродами свечи зажигания. Увеличение зазора способствует увеличению длины искры, что приводит к более лучшему процессу сгорания топлива. Величину зазора в свечи зажигания надо выставлять согласно данным производителя мотора.

Угол опережения зажигания (УОЗ). Что это такое?

Три миллисекунды – именно столько проходит между моментом начала воспламенения смеси и ее полным сгоранием.
При повышении частоты вращения коленвала время сгорания остается постоянным, но средняя скорость перемещения поршня возрастает. Это ведет к тому, что когда поршень отходит от ВМТ, сгорание смеси произойдет в большем объеме и давление газов на поршень уменьшиться. Из-за этого упадет мощность двигателя.

Кроме того, при одной частоте вращения коленвала с увеличением нагрузки на двигатель момент воспламенения должен наступать позже. Это объясняется тем, что увеличивается количество горючей смеси, поступающей в цилиндры, и одновременно уменьшается количество примешиваемых к ней остаточных отработавших газов, вследствие чего повышается скорость сгорания. Искра должна возникнуть в тот момент, когда давление сгорания при разных рабочих режимах будет наиболее оптимальным.

Это вызывает необходимость воспламенять рабочую смесь с опережением (до прихода поршня к ВМТ) с таким расчетом, чтобы смесь полностью сгорела к моменту перехода поршнем ВМТ.

Момент зажигания принято определять по положению коленчатого вала относительно ВМТ и обозначать его в градусах до ВМТ. Этот угол называют углом опережения зажигания (УОЗ). Сдвиг момента зажигания в сторону ВМТ считается поздним (УОЗ уменьшается), а сдвиг от ВМТ — ранним (УОЗ увеличивается). Чем выше частота вращения коленвала, тем более ранним должен быть угол опережения зажигания.

Момент зажигания является важным показателем в работе двигателя. От него зависит экономичность мотора, максимальная мощность и содержание вредных веществ в выхлопных газах.

В инжекторных моторах система самостоятельно рассчитывает угол опережения зажигания в зависимости от работы мотора в определенный период. Угол опережения зажигания определяется на основании скорости вращения коленвала, режима работы мотора и нагрузки на двигатель. На основании этих данных система управления двигателем подбирает оптимальный УОЗ.

Что такое детонация двигателя?

Детонация – это непредсказуемые взрыв в моторе, который происходит в неположенное время и может загубить двигатель. Детонация возникает при высокой степени сжатия двигателя и носит опасный характер для мотора. Детонация бывает из-за самопроизвольного сгорания топливовоздушной смеси в камере сгорания. Детонация свидетельствует о том, что момент зажигания очень ранний. Вследствие могут пострадать детали двигателя из-за повышенной температуры и давления паров. В первую очередь страдают поршни, прокладка головки цилиндров и головка в зоне клапанов. Детонация может приводить к ремонту двигателя.

Детонация мотора можно возникать:

При большой нагрузки на двигатель и повышенных (близким к критическим) оборотов коленчатого вала.
При разгоне. Она слышна как металлический звон и стуки в двигателе (“стучат пальчики”). Она бывает при повышенной нагрузке, но при малых оборотах мотора. Именно она считается как самая опасная детонация, т.к. ее вовсе не слышно из-за повышенного шума мотора на больших оборотах.

Из-за конструкции двигателя, а также от плохого топлива.

amastercar.ru

Угол опережения зажигания | Twokarburators.ru

Для того чтобы самостоятельно эффективно диагностировать и устранять неисправности в работе двигателя своего автомобиля необходимо знать и понимать несколько базовых моментов его работы. Один из таких «китов» на котором держится весь авторемонт – угол опережения зажигания.

Что такое угол опережения зажигания?

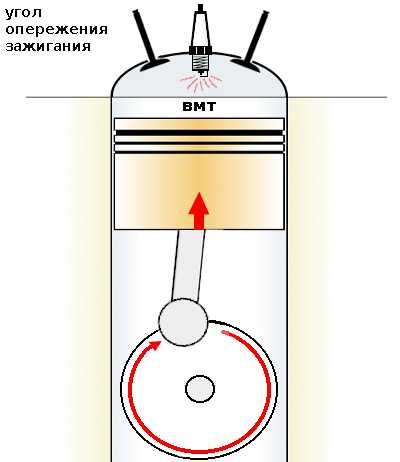

Расстояние от момента поджига (момента зажигания) топливной смеси до момента прихода поршня в верхнюю мертвую точку (ВМТ), на такте сжатия, называется углом опережения зажигания.

Он измеряется в градусах. Так как поршень перемещается в цилиндре за счет кругового движения кривошипного механизма коленчатого вала (шатунная шейка с нижней головкой шатуна описывают окружность). Полный круг и ход поршня вниз-вверх (от ВМТ до ВМТ) это 360º. Если топливная смесь воспламенилась за 10º до прихода поршня в ВМТ, то эти 10º и будут углом опережения зажигания.

Для чего необходим угол опережения зажигания?

Для получения необходимой мощности двигателя топливную смесь необходимо поджечь до прихода поршня в ВМТ, тем самым обеспечивая ее полное и своевременное сгорание, и последующее оптимальное давление образовавшихся после сжигания газов на поршень, движущийся вниз на рабочем такте.

Как и зачем регулировать угол опережения зажигания?

В зависимости от режима работы двигателя автомобиля угол опережения зажигания должен меняться в большую или меньшую сторону. Например, на режиме холостого хода обороты коленчатого вала небольшие, топливная смесь имеет определенную пропорцию воздуха и бензина, а на мощностном режиме (разгон) она более богатая, при этом обороты коленчатого вала возрастают, снижая эффективность вентиляции цилиндров. В такой ситуации необходим более ранний угол опережения зажигания, который позволит поджечь смесь раньше и она успеет сгореть до прихода поршня в ВМТ.

На карбюраторном двигателе регулировкой угла опережения зажигания занимаются вакуумный и центробежный регуляторы опережения зажигания расположенные в распределителе зажигания (трамблере). Они позволяют автоматически увеличить угол опережения зажигания в зависимости от величины оборотов двигателя. На инжекторном двигателе угол опережения зажигания устанавливается блоком управления (ЭБУ) системы управления двигателя. Он является определенным параметром «зашитым» в его программное обеспечение и рассчитывается исходя из показаний датчиков.

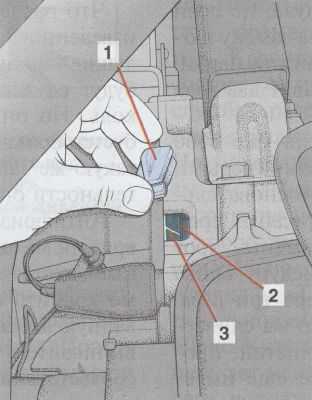

Начальный угол опережения зажигания на карбюраторных двигателях устанавливается по меткам и регулируется вращением трамблера. На инжекторном двигателе установкой угла «заведует» все тот же блок управления ЭСУД.

Подробнее о регулировке угла опережения зажигания: «Регулировка угла опережения зажигания на двигателях автомобилей ВАЗ 2108, 2109, 21099», «Регулировка угла опережения зажигания на двигателях автомобилей ВАЗ 2105, 2107».

Неисправности в работе двигателя автомобиля вызванные неверным углом опережения зажигания

В основе всех неисправностей, связанных с углом опережения зажигания лежат всего две причины: либо угол опережения зажигания слишком ранний (раннее зажигание), либо слишком поздний (позднее зажигание). Признаки неверного угла опережения зажигания: двигатель не запускается, запускается и глохнет, «троит», «стреляет» в карбюратор или глушитель, дымит, не тянет? возникает детонация и пр. Подробнее: «Признаки раннего зажигания», «Признаки позднего зажигания».

Примечания и дополнения

— Для управления моментом искрообразования и преобразованием электрического тока низкого напряжения в электрический ток высокого напряжения карбюраторные и инжекторные двигателя оборудованы системами зажигания: контактными, бесконтактными и пр. Подробнее: «Контактная система зажигания автомобилей ВАЗ 2101, 2102, 2103, 2106», «Бесконтактная система зажигания автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по системам зажигания автомобилей

— Фазы газораспределения двигателя внутреннего сгорания

— Система зажигания инжекторного двигателя 2111

— Свечи зажигания для контактной и бесконтактной систем зажигания, отличия

— Холодные и горячие свечи зажигания

twokarburators.ru

Угол опережения зажигания Википедия

Изменение угла опережения зажигания

На верхнем фото лодочный мотор, рукоятка «газа» в положении «холостые обороты». Основание магнето
1 в положении «малый угол опережения зажигания», дроссельная заслонка карбюратора 2 прикрыта (виден привод дроссельной заслонки). При добавлении «газа» происходит поворот основания магнето в сторону «бо́льшего угла опережения зажигания», одновременно начинает открывается дроссельная заслонка карбюратора. На нижнем фото рукоятка «газа» в положении «полные обороты». Сравните взаимное положение деталей 1 и 2. Вращение маховика 3 по часовой стрелке.

Опереже́ние зажига́ния — воспламенение рабочей смеси в цилиндре двигателя до достижения поршнем верхней мёртвой точки.

Момент зажигания оказывает большое влияние на работу двигателя. При работе четырёхтактного ДВС во время такта сжатия перед достижением поршнем ВМТ происходит воспламенение рабочей смеси в камере сгорания с помощью свечи зажигания. Происходит возгорание рабочей смеси, расширение рабочих газов и выполняется следующий такт — рабочий ход. В действительности сгорание рабочей смеси происходит не мгновенно. От момента появления искры до момента, когда вся смесь загорится, и давление газов достигнет максимальной величины, проходит несколько миллисекунд времени. Этот отрезок времени очень мал, но так как скорость вращения коленчатого вала весьма велика, то даже за это время поршень успевает пройти некоторый путь от того положения, при котором началось воспламенение смеси. Поэтому, если воспламенить смесь в ВМТ, то горение происходит при увеличивающемся объёме (начало рабочего хода) и закончится, когда поршень пройдёт некоторый путь и максимальная величина давления газов будет меньше, чем в том случае, если бы сгорание всей смеси произошло до достижения ВМТ. Если воспламенение смеси происходит слишком рано, то давление газов достигает значительной величины до того, как поршень подойдёт к ВМТ и будет противодействовать движению поршня. Всё это приводит к уменьшению мощности двигателя, его перегреву. Поэтому, при правильном выборе момента зажигания, давление газов достигает максимальной величины примерно через 10-12 градусов поворота коленчатого вала после прохода поршнем верхней мертвой точки. Опережение зажигания характеризуется

углом опережения зажигания.
Угол опережения зажигания — угол поворота кривошипа от момента, при котором на свечу зажигания начинает подаваться напряжение для пробоя искрового промежутка до занятия поршнем верхней мёртвой точки.

Наивыгоднейшее опережение зажигания в основном зависит от соотношения между скоростью горения смеси и числом оборотов двигателя. Чем больше число оборотов двигателя, тем больше должно быть опережение зажигания, а чем больше скорость горения смеси, тем меньше. Скорость горения зависит от конструкции двигателя, от состава рабочей смеси и некоторых других факторов. Наибольшее влияние на скорость сгорания оказывает содержание остаточных газов в рабочей смеси. При малом открытии дроссельной заслонки процентное содержание остаточных отработавших газов велико, смесь горит медленно, поэтому опережение зажигания должно быть большим. По мере открытия дроссельной заслонки в цилиндр поступает всё больше свежей горючей смеси, а количество отработавших газов остаётся примерно неизменным, в результате процентное содержание их уменьшается и смесь горит быстрее — опережение зажигания должно уменьшаться. При одновременном изменении положения дросселя (изменение нагрузки) и числа оборотов наивыгоднейшее опережение зажигания зависит от обоих факторов одновременно и в зависимости от условий работы двигателя оба фактора могут влиять на наивыгоднейшее опережение в одном или в разных направлениях.

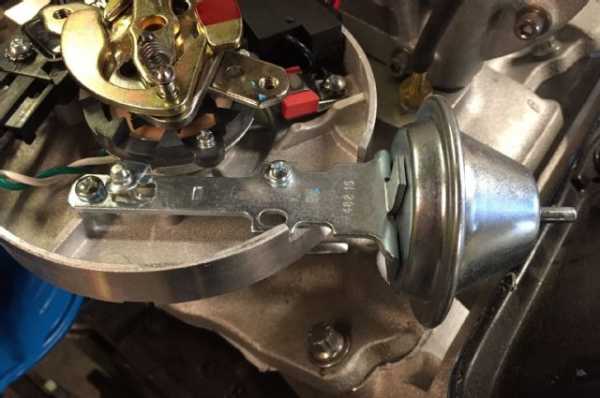

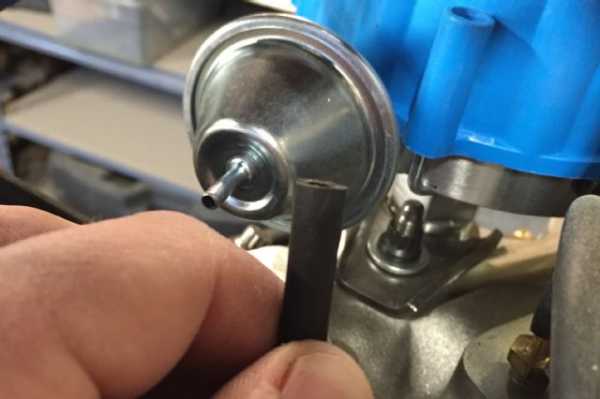

Для изменения опережения зажигания в зависимости от оборотов коленчатого вала используют центробежные регуляторы, расположенные обычно в прерывателях. При изменении нагрузки двигателя и сохранении его оборотов постоянными центробежный регулятор не меняет опережения зажигания, в то время как в этих условиях (постоянные обороты и переменная нагрузка) угол опережения зажигания должен изменяться. Для этого центробежный регулятор дополняют вакуумным регулятором.

Всё это справедливо при условии, что топливо допускает бездетонационную работу двигателя. Однако в действительности предельная величина опережения зажигания ограничивается явлением детонации в двигателе. Поэтому при переходе с топлива одного качества на другое, отличающееся от первого антидетонационными свойствами, установка зажигания должна быть изменена. Это осуществляется при помощи специального устройства — октан-корректора, позволяющего корректировать установку зажигания в зависимости от качества применяемого топлива.

В современных инжекторных системах установкой УОЗ занимается бортовая ЭВМ (ECM) на основании программы и показания датчиков, в том числе и датчика детонации, поэтому установка центробежных регуляторов, октан-корректоров и прочих элементов карбюраторных систем не требуется. Поскольку, зачастую, каждая свеча имеет собственную катушку зажигания, ECM может управлять УОЗ каждого цилиндра в отдельности. Это же может достигаться и на т.н. трамблёрных системах поджига, поскольку моментом подачи искры управляет также ECM.

Ссылки

wikiredia.ru

Угол опережения зажигания – это… Что такое Угол опережения зажигания?

Угол опережения зажигания

Опереже́ние зажига́ния — воспламенение рабочей смеси в цилиндре двигателя до достижения поршнем ВМТ.

Момент зажигания оказывает большое значение на работу двигателя. При работе четырёхтактного ДВС после такта сжатия и достижения поршнем ВМТ происходит воспламенение рабочей смеси в камере сгорания с помощью свечи зажигания. Происходит возгорание рабочей смеси, расширение рабочих газов и выполняется следующий такт — рабочий ход. В действительности сгорание рабочей смеси происходит не мгновенно. От момента появления искры до момента, когда вся смесь загорится, и давление газов достигнет максимальной величины, проходит некоторое время. Этот отрезок времени очень мал, но так как скорость вращения коленчатого вала весьма велика, то даже за это время поршень успевает пройти некоторый путь от того положения, при котором началось воспламенение смеси. Поэтому, если воспламенить смесь в ВМТ, то горение происходит при увеличивающемся объёме (начало рабочего хода) и закончится, когда поршень пройдёт некоторый путь и максимальная величина давления газов будет меньше, чем в том случае, если бы сгорание всей смеси произошло в ВМТ. Если воспламенение смеси происходит слишком рано, то давление газов достигает значительной величины до того, как поршень подойдёт к ВМТ и будет противодействовать движению поршня. Всё это приводит к уменьшению мощности двигателя, его перегреву. Поэтому, при правильном выборе момента зажигания давление газов достигает максимальной величины, когда поршень находится, примерно, в ВМТ. Опережение зажигания характеризуется углом опережения зажигания. Угол опережения зажигания — угол поворота кривошипа от момента, при котором на свечу зажигания начинает подаваться напряжение для пробоя искрового промежутка до занятия поршнем верхней мёртвой точки.

Наивыгоднейшее опережение зажигания в основном зависит от соотношения между скоростью горения смеси и числом оборотов двигателя. Чем больше число оборотов двигателя, тем больше должно быть опережение зажигания, а чем больше скорость горения смеси, тем меньше. Скорость горения зависит от конструкции двигателя, от состава рабочей смеси и некоторых других факторов. Наибольшее влияние на скорость сгорания оказывает содержание остаточных газов в рабочей смеси. При малом открытии дроссельной заслонки процентное содержание остаточных отработавших газов велико, смесь горит медленно, поэтому опережение зажигания должно быть большим. По мере открытия дроссельной заслонки в цилиндр поступает всё больше свежей горючей смеси, а количество отработавших газов остаётся примерно неизменным, в результате процентное содержание их уменьшается и смесь горит быстрее — опережение зажигания должно уменьшатся. При одновременном изменении положения дросселя (изменение нагрузки) и числа оборотов наивыгоднейшее опережение зажигания зависит от обоих факторов одновременно и в зависимости от условий работы двигателя оба фактора могут влиять на наивыгоднейшее опережение в одном или в разных направлениях.

Всё это справедливо при условии, что топливо допускает бездетонационную работу двигателя. Однако в действительности предельная величина опережения зажигания ограничивается явлением детонации в двигателе. Поэтому при переходе с топлива одного качества на другое, отличающееся от первого антидетонационными свойствами, установка зажигания должна быть изменена. Это осуществляется при помощи устройства снабжённого шкалой с делением. Такое устройство называется октан-корректором, позволяющим корректировать установку зажигания в зависимости от качества применяемого топлива.

Wikimedia Foundation. 2010.

Угол возвышения
Угол отсечки

Смотреть что такое “Угол опережения зажигания” в других словарях:

угол опережения зажигания — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN ignition dwell angle … Справочник технического переводчика
Центробежный регулятор опережения зажигания — Прерыватель распределитель зажигания, в широком серебристом корпусе находится центробежный регулятор. Центробежный регулятор опережения зажигания, механизм, предназначенный для автоматического изменения угла … Википедия
ОПЕРЕЖЕНИЯ УГОЛ — угол поворота коленчатого вала двигателя внутр. сгорания, показывающий, насколько момент начала того или иного процесса в двигателе (напр., подачи топлива, открытия впускного или выпускного клапана, момента зажигания) опережает момент прихода… … Большой энциклопедический политехнический словарь
Прерыватель-распределитель зажигания — Прерыватель распределитель в сборе Прерыватель распределитель зажигания (жарг. трамблёр, от фр. trembleur вибратор, прерыватель) механ … Википедия
Опережение зажигания — Эту статью следует викифицировать. Пожалуйста, оформите её согласно правилам оформления статей … Википедия
Система зажигания — Система зажигания это совокупность всех приборов и устройств, обеспечивающих появление электрической искры, воспламеняющей топливовоздушную смесь в цилиндрах двигателя внутреннего сгорания в нужный момент. Эта система является частью общей… … Википедия
автоматическая муфта опережения впрыскивания — Устройство, изменяющее угол начала подачи топлива в зависимости от режима работы дизеля. [ГОСТ 15888 90] Тематики системы зажигания автомоб. двигат … Справочник технического переводчика
ОПЕРЕЖЕНИЕ ЗАЖИГАНИЯ — воспламенение искрой топлива в двигателе внутр. сгорания с принудит. зажиганием перед концом такта сжатия. В теоретич. цикле двигателя зажигание топлива должно происходить точно в конце такта сжатия. В действит. цикле применяют О. з. с тем, чтобы … Большой энциклопедический политехнический словарь
Ветерок (лодочный мотор) — У этого термина существуют и другие значения, см. Ветерок. Лодочный мотор Ветерок 8 Годы выпуска с 1964 по 2008 … Википедия
Вакуумный регулятор — … Википедия

dic.academic.ru

Проверка угла опережения зажигания

Вы вдавливаете педаль газа в пол, чтобы обогнуть поток въезжающих машин, и понимаете, что автомобиль почти не откликается. Такси тормозит в каком-то дюйме от заднего бампера вашего автомобиля, и таксист возмущенно жмет на клаксон, чтобы высказать вам все, что он думает. Однако разгон вашего автомобиля не похож сам на себя. Что может быть не так? Двигатель работает гладко, ему просто не хватает мощности. Нет ни сигнала CHECK ENGINE (проверь двигатель), ни кодов неисправности.

Извините за вопрос, но когда в последний раз вы проверяли опережение зажигания? Опережение зажигания, ответите вы. Ведь вы водите модель 1997 года с большим, быстрым компьютером двигателя. Все эти компьютерные штуковины должны управлять этой ерундой, правда?
В действительности вам может понадобиться откопать ваш старый стробоскоп и пустить его в дело. Проверка и, возможно, регулировка угла опережения зажигания могут оказаться утраченными навыками, но большинство легковых и грузовых автомобилей все еще имею: метку для установки зажигания – и она там не просто для красоты.

Если искры возникают на свечах слишком рано или слишком поздно, эксплуатационные характеристики двигателя падают, и транспортное средство, вероятно, не пройдет проверку состава отработавших газов. Конечно, изменения в опережении зажигания контролируются компьютерами уже много лет и легковых, и на грузовых автомобилях. Те не менее базовая установка угла опережения зажигания все равно должна оставаться правильной.

Наблюдается тенденция к использованию зажигания типа «катушка на свече», без проводов к свечам зажигания (и без удобного приспособления для стробоскопа) и без меток для установки зажигания тоже. Если ваш двигатель не имеет меток, вам придется проверять регулирование зажигания при помощи сканирующего прибора для испытаний, который покажет сведения датчика, обработанные компьютером. Тем не менее если имеются метки, то лучше произвести целенаправленную проверку – настоящего угла опережения зажигания, а не обработанного компьютером сигнала.

Если у вас автомобиль с распределителем, опережение зажигания, возможно, регулируемое. Оно может иметь очень небольшой диапазон регулирования, но если вы заметите какую-нибудь щель в отверстиях распределителя под болты или гайки, момент зажигания можно переустановить.

Даже если нет распределителя, есть нормативы базового опережения зажигания, и если они неправильные, двигатель не будет работать так, как нужно. Проблема может быть вызвана слабым сигналом от датчика или даже неисправным компьютером, но пока вы не проверите установку опережения зажигания, вы не узнаете.
Большинство автомобилей, выпущенных до 1996 года, были оборудованы диагностической системой отработавших газов, названной OBD (On-Board Diagnostics – бортовая диагностика). Большое число таких моделей, включая двух лидеров продаж, «Хонда Аккорд» и «Тойота Камри», имеют регулируемую установку опережения зажигания. В 1996-м вошла в использование гораздо более чувствительная, сложная система, названная OBD II. При любой системе нет никакой гарантии, что ошибка в установке опережения зажигания заставит загореться сигнал CHECK ENGINE или даже код неисправности.

Проверять установку опережения зажигания довольно несложно – если у вас есть хороший стробоскоп, подходящий к вашему автомобилю. Тип, который вам нужен, зависит от типа четок для установки опережения зажигания на вашем двигателе. Найдите нормативы опережения зажигания в руководстве по эксплуатации или в информационной системе по послепродажному обслуживанию.

Как найти метки для установки опережения зажигания

Найти метки для установки опережения зажигания может оказаться нелегко, если они на передней части двигателя и покрыты грязью.

_{В моторном отделении темно и глубоко, да и довольно грязно. На холодном двигателе почистите табличку опережения зажигания и шкалу, чтобы их было хорошо видно.}

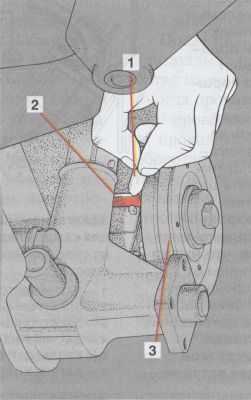

Метки можно найти на картере маховика трансмиссии. (Для защиты картера от дорожной пыли может использоваться резиновая заглушка. Удалите заглушку для проверки установки опережения зажигания). Почистите метку и выделите установленное техническими условиями опережение зажигания с помощью мела или белого лака для ногтей. Выделение должно быть тонким, так как широкая метка может перекрыть несколько градусов. Вам необходима точная установка опережения зажигания.

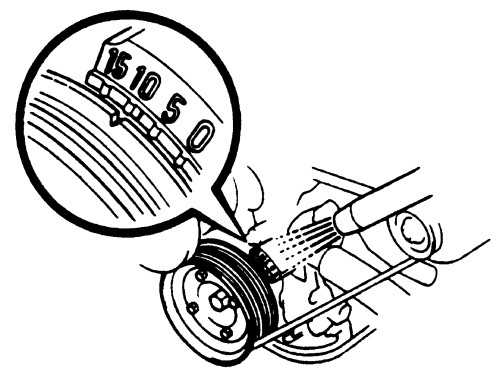

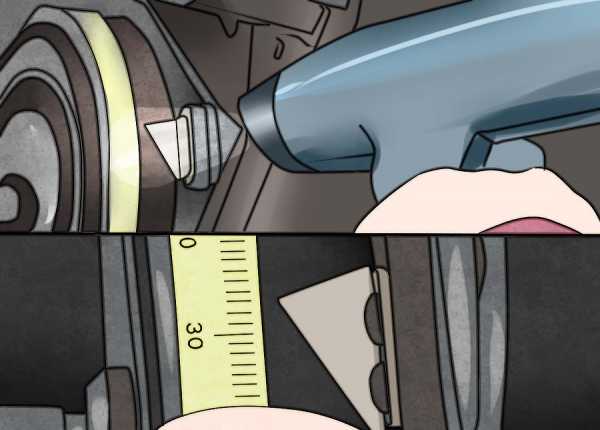

Когда стробоскоп направлен на метки установки опережения зажигания при работающем двигателе, неподвижная метка должна совпасть с освещенной меткой на вращающейся части, будь это шкив коленчатого вала, или демпфер, или маховик. Если метки не совпадают, произведите необходимую регулировку распределителя или следуйте процедуре диагностики из руководства по эксплуатации, чтобы выяснить, нормально ли работают датчик и компьютер.

_{Метка для установки опережения зажигания на маховике может находиться под крышкой для защиты от пыли или под заглушкой. 1 – РЕЗИНОВАЯ ПЫЛЕЗАЩИТНАЯ ЗАГЛУШКА. 2 – МАХОВИК. 3. – МЕТКА ДЛЯ УСТАНОВКИ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ.}

Если есть только неподвижная точка и одиночная линия на демпфере или шкиве коленвала, вам, возможно, не удастся проверить угол опережения зажигания с помощью простого стробоскопа. Когда эти две метки совпадают, угол опережения зажигания равен нулю, если не отмечен как-то по-иному. Нуль означает, что искра возникает тогда, когда поршень находится в самой верхней точке своего хода – «верхней мертвой точке» (ВМТ). В действительности опережение зажигания обычно составляет несколько градусов перед (или даже после) верхней мертвой точки. Если нет метки для этой нормы, все, что вы увидите с помощью стробоскопа, что две метки немного расходятся. Правильное ли это число градусов? Вам нужен настраиваемый стробоскоп. С его помощью вы можете изменить синхронность стробируюущего светового сигнала, чтобы свет вспыхивал раньше или позже. Затем вы снимаете показания с круговой шкалы или цифрового дисплея, чтобы определить, на сколько градусов вам нужно изменить вспышки стробоскопа, прежде чем метки установки опережения зажигания совпадут. Если вы измените ее на 16° в сторону уменьшения, угол опережения зажигания увеличится на 16°. Если заводская норма 10° опережения, это будет слишком много. Если вы изменили его на 6°, но норма опережения зажигания 10°, опережение зажигания запаздывает. В любом случае, необходима регулировка.

_{Мел или подкрашивающая краска светлого цвета поможет вам лучше видеть метку угла опережения зажигания 1. – МЕЛ. 2 – МЕТКА ДЛЯ УСТАНОВКИ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ. 3 – ШКИВ КОЛЕНЧАТОГО ВАЛА.}

Ладно, вот таким образом вам следует действовать. Давайте пройдем через реальную проверку угла опережения зажигания для демонстрации. Во-первых, метки установки опережения зажигания должны быть чистыми и хорошо видны. Обычно их не очень хорошо видно из-за того, что в моторном отсеке много всего. Возможно, вам придется открутить и убрать питательный бачок, чтобы получить хороший угол обзора. Это важно, потому что, если угол обзора слабый, вы можете совершить так называемую «параллактическую ошибку» (от обзора в направлении, не перпендикулярном поверхности), в результате которой ошибетесь на пару градусов.

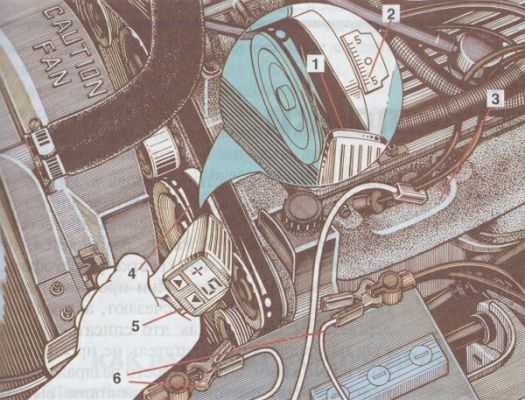

Подсоедините стробоскоп. Провод питания и заземления подсоединяют к аккумулятору, провод с пластмассовым зажимом (называемый «датчик») подсоединяют к свече зажигания № 1. Датчик должен быть помещен под прямым углом на проводе к свече. На однорядном четырехцилиндровом или шестицилиндровом двигателе свеча, расположенная ближе всех к стороне двигателя с ремнем и шкивами, практически всегда № 1. Если у вас V-образный двигатель, вам необходимо свериться с руководством по эксплуатации, так как свеча № 1 может оказаться на любой стороне.

_{Современные стробоскопы часто имеют регулируемую функцию задержки/опережения, которая позволяет вам установить угол опережения зажигания на такое значение, которое не напечатано на табличке установки опережения зажигания. 1– УСТАНОВОЧНАЯ МЕТКА ВМТ (ВЕРХНЕЙ МЕРТВОЙ ТОЧКИ). 2 – ШКАЛА УСТАНОВКИ УГЛА ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ. 3 – ИНДУКТИВНЫЙ ДАТЧИК НА ПРОВОДЕ К СВЕЧЕ N° 1. 4 – ВИБРОГАСИТЕЛЬ (ДЕМПФЕР ВИБРАЦИЙ). 5 – РЕГУЛИРУЕМЫЙ СТРОБОСКОП. 6 – 12-ВОЛЬТОВЫЙ ПРОВОД ПИТАНИЯ ДЛЯ СТРОБОСКОПА.}

После подключения стробоскопа запустите двигатель и прогрейте его, так чтобы он работал на холостых оборотах. Редко, но все же иногда производители автомобиля указывают, что проверку опережения зажигания следует проводить при работе двигателя на других оборотах. Если установка опережения зажигания неверная, вам нужно выяснить почему. Обычные причины – дефектный датчик положения коленвала (деталь, которая определяет положение коленвала для регулирования угла опережения зажигания с помощью компьютера) или датчик положения дроссельной заслонки. Может и не быть кода неисправности, но, проверив установку угла опережения зажигания, вы положили хорошее начало. Продолжите анализ датчиков при помощи прибора для сканирования и универсального измерительного прибора.

Зажигание без распределителя

Электронный модуль с двусторонней катушкой зажигания для каждой пары из сопутствующих цилиндров – самый распространенный вид зажигания без распределителя. Сопутствующие цилиндры имеют поршни, которые находятся в одинаковом положении в соответствующих цилиндрах в одно и то же время – один на ходе сжатия, готовый к воспламенению свечи зажигания, другой – на ходе выпуска.

Катушечный блок также содержит электронную схему, которая взаимодействует с компьютером двигателя и выполняет его команду к зажиганию. Существует три ключевых входных устройства к компьютеру: датчики положений коленчатого вала и распределительного вала и датчик детонации.

Зажигание использует отдельную катушку для каждой пары цилиндров, обычно в блоке из трех или четырех катушек, соединенных вместе. 1–ДАТЧИК ДЕТОНАЦИИ. 2 – ЭЛЕКТРОННЫЙ КАТУШЕЧНЫЙ БЛОК. 3 – ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ. 4 – ДАТЧИК РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА. 5 – ВХОДЫ ДАТЧИКОВ. 6 – ДАТЧИК КОЛЕНЧАТОГО ВАЛА.

Первые два – электромагнитные устройства, которые реагируют на точно расположенные зазоры в зубчатых колесиках на шкивах. Изменения напряжения, вызываемые изменениями в электромагнитных явлениях, заставляют датчики подавать сигналы, которые сообщают компьютеру, когда каждый из поршней поднимается на ходе сжатия. Таким образом, компьютер может указать катушечному блоку, когда именно разрядить катушку зажигания, чтобы выработать искру. Затем компьютер может поддерживать цепь последовательного чередования цилиндров относительно электронного модуля катушек для их воспламенения (пока работает двигатель). Все, что нужно системе в дальнейшем, – сигналы от датчика коленвала.

Если погодные условия, качество топлива или условия работы приводят к работе двигателя с детонацией, датчик детонации посылает сигнал компьютеру, который уменьшает угол опережения зажигания. Каждая катушка зажигания выпускает искру с обоих концов, но только в том, который в цилиндре с ходом сжатия, есть топливная смесь для воспламенения. Друга искра без ущерба вылетает в отработавшие газы сопутствующего цилиндра.

Опережение зажигания вместе с впрыском топлива регулируются компьютером, в зависимости от изменений в положении дроссельной заслонки, количества оборотов в минуту двигателя, нагрузки и скорости транспортного средства.

Опубликовано: 06 августа 2014

automend.ru

Момент зажигания (угол опережения зажигания)

Существенное влияние на мощность, экономичность и токсичность двигателя оказывает момент зажигания (появление искрового разряда в свече). Для каждого режима работы двигателя имеется оптимальный момент зажигания, обеспечивающий наилучшие показатели работы двигателя.

Угол опережения зажигания, при котором двигатель внутреннего сгорания развивает максимальную мощность на данном скоростном и нагрузочном режимах, называют оптимальным.

При раннем зажигании (угол опережения больше оптимального) максимальное давление в цилиндре создается до прихода поршня в верхнюю мертвую точку. В результате поршень принимает сильные встречные удары, что приводит к потере мощности с характерными металлическими стуками и форсированным износом деталей двигателя.

При позднем зажигании после перехода поршня через верхнюю мертвую точку (угол опережения зажигания меньше оптимального) топливо–воздушная смесь горит в такте расширения и в процессе выпуска. Давление газов не достигает своей максимальной величины, мощность и экономичность двигателя снижаются. Происходит также повышение токсичности выхлопных газов и температуры, так как двигатель перегревается из–за увеличения отдачи тепла в охлаждающую жидкость.

С повышением частоты вращения коленчатый вал проходит больший угловой путь за время горения топливо–воздушной смеси, и угол опережения зажигания необходимо увеличивать. При непрерывно изменяющейся частоте вращения коленчатого вала, угол опережения зажигания автоматически корректирует центробежный регулятор.

С уменьшением нагрузки двигателя (прикрытием дроссельной заслонки), при постоянной частоте вращения наполнение цилиндров свежей топливо–воздушной смесью уменьшается, а процентное содержание остаточных газов в рабочей смеси увеличивается, она горит медленнее и требует увеличения угла опережения зажигания. Автоматическое изменение угла опережения зажигания при изменении нагрузки осуществляет вакуумный регулятор опережения зажигания.

При переходе на топливо, имеющее меньшее октановое число, угол опережения уменьшают в ручную, с помощью октан–корректора.

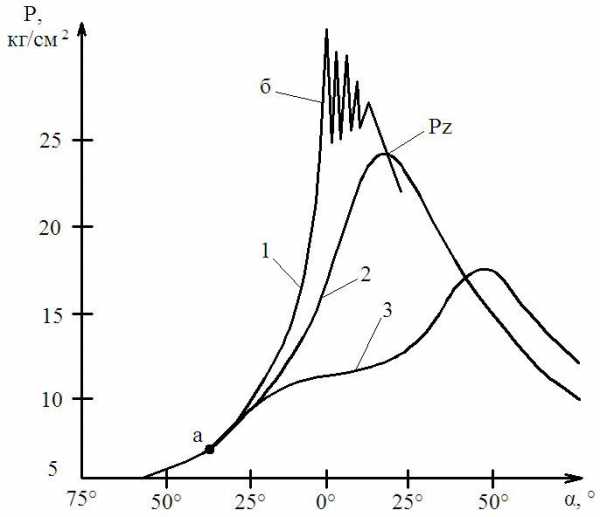

На рис. 4.5 показано изменение давления в цилиндре двигателя в зависимости от угла опережения зажигания.

Оптимальное протекание процесса сгорания происходит в том случае, когда угол опережения зажигания является наиболее выгодным (кривая 2). Максимум мощности двигатель развивает в том случае, если наибольшее давление в цилиндре создается после верхней мертвой точки через 10  15° угла поворота коленчатого вала двигателя, т. е. когда процесс сгорания заканчивается несколько позднее верхней мертвой точки. Оптимальный угол опережения зажигания определяется временем, которое отводится на сгорание топливо–воздушной смеси и скоростью ее сгорания. В свою очередь, время, отводимое на сгорание, зависит от частоты вращения коленчатого вала двигателя, а скорость сгорания определяется составом рабочей смеси и степенью сжатия.

Рис. 4.5. Изменение давления в цилиндре двигателя

в зависимости от момента зажигания:

1 раннее зажигание; 2нормальное зажигание; 3позднее зажигание; амомент зажигания; бдетонация; Pzмаксимум давления в цилиндре

По современным представлениям, угол опережения зажигания должен выбираться с учетом частоты вращения коленчатого вала, нагрузки двигателя, температуры охлаждающей жидкости и всасываемого (забортного) воздуха, атмосферного давления, состава выхлопных газов, скорости изменения положения дроссельной заслонки (разгон, торможение).

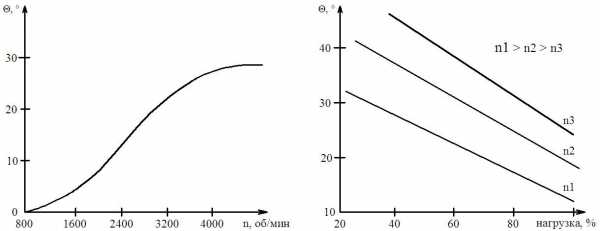

На рис. 4.6 и 4.7 приведены зависимости оптимального угла опережения зажигания в зависимости от частоты вращения коленчатого вала и нагрузки двигателя.

Кроме обеспечения оптимального угла опережения зажигания, система зажигания также должна обеспечивать очередность подачи импульсов высокого напряжения на свечи соответствующих цилиндров двигателя в соответствии с порядком его работы.

Рис. 4.6. Зависимость угла опережения зажигания от частоты вращения коленчатого вала двигателя

Рис. 4.7. Зависимость угла опережения зажигания от нагрузки при различной частоте вращения коленчатого вала ДВС
