Содержание статьи
При движении авто в поворотах его кузов наклоняется в сторону. Угол наклона, правильно называемый углом крена, зависит от величины центробежной силы, а также от конструкции и упругости подвески. На левый и правый элементы подвески нагрузку можно распределить поровну, и тогда угол крена будет уменьшаться. Элементом, передающим усилие с одной стойки или с одной рессоры на другую, является стабилизатор. Подробней об устройстве таких стабилизаторов рассказывается дальше. Их конструкция, по идее, состоит из упругой скобы и двух тяг. А тяги ещё называются «стойками».
Для чего предназначен стабилизатор поперечной устойчивости
Слово «стабилизатор» говорит само за себя. За счет стабилизатора автомобиль уверенно, стабильно чувствует себя на дороге, его не мотает из стороны в сторону.
Особенно значение железного прута возрастает при движении машины на крутых поворотах на высокой скорости, когда есть риск улететь с дороги и даже перевернуться. Конечно, стабилизатор — не та деталь, без которой вообще невозможно тронуться с места, но ездить без него довольно проблематично.
Стойки стабилизатора
Стойки стабилизатора играют роль в устойчивом передвижении автомобиля по дороге ничуть не меньшую, чем сам стабилизатор. Без них железный прут как ноль без палочки — ничего не значит. Поэтому неисправности стоек также пагубно влияют на безопасность движения.

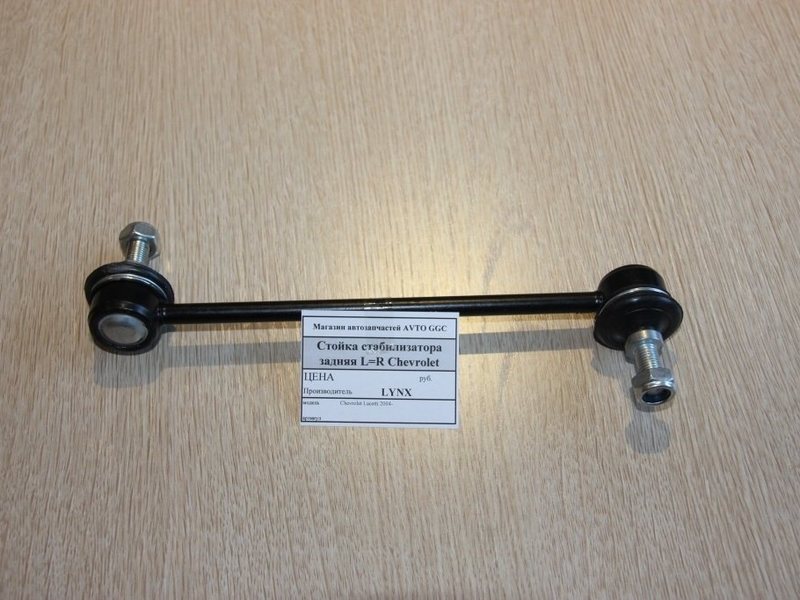

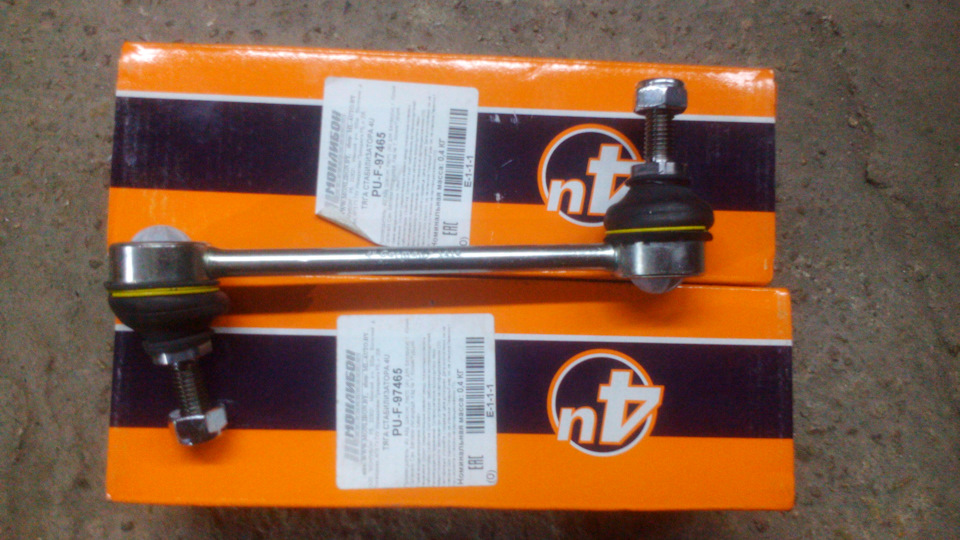

Стойка стабилизатора конструктивно может быть выполнена по-разному. Самый распространенный вид — это

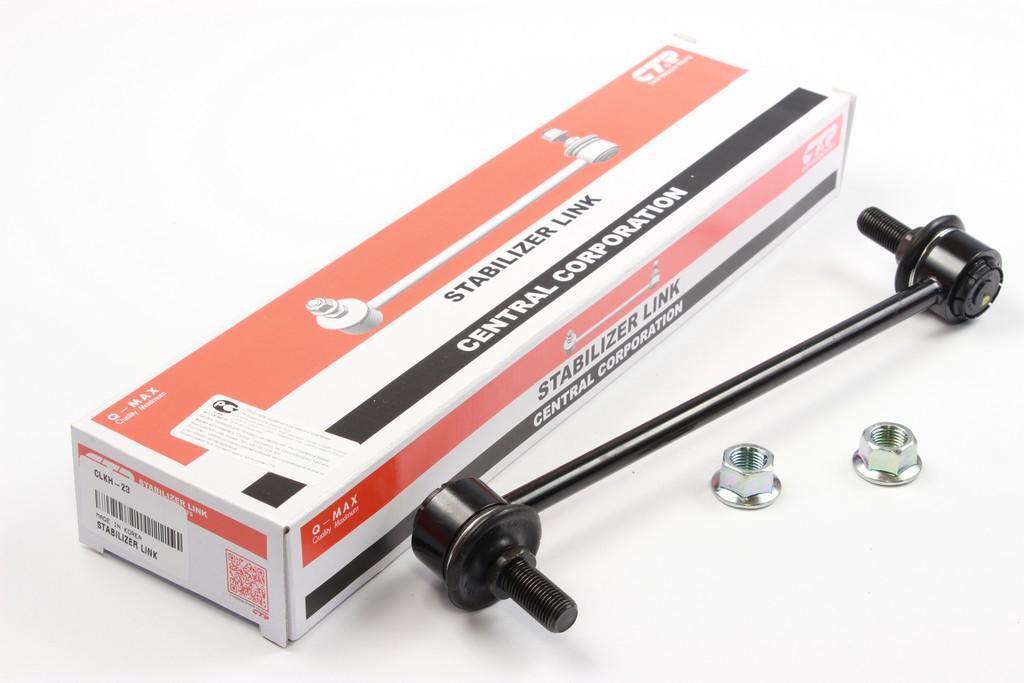

тонкий шток с двумя шарнирами на концах, внешне напоминает рулевую тягу. Нередко можно слышать выражения: тяга стабилизатора, кронштейн стабилизатора, косточка стабилизатора, но суть от этого не меняется. Речь идет об одном и том же устройстве. Если вернуться к той же «Классике», то на передней подвеске у нее стойки несколько другой формы.

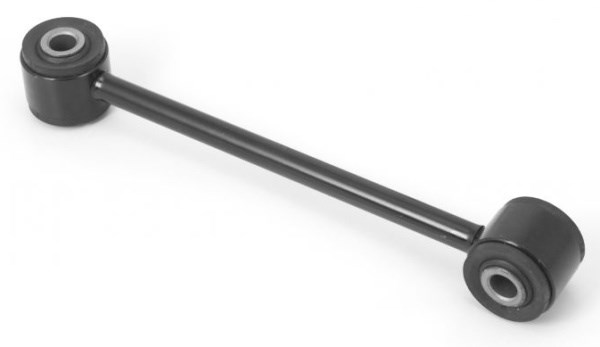

Там нет шарниров — простой шток с резьбой на обоих концах. Роль шарниров выполняют резиновые втулки. На некоторых иномарках стойки стабилизатора с шарнирами, зато изготовлены из пластика. Правда, пластик очень прочный.

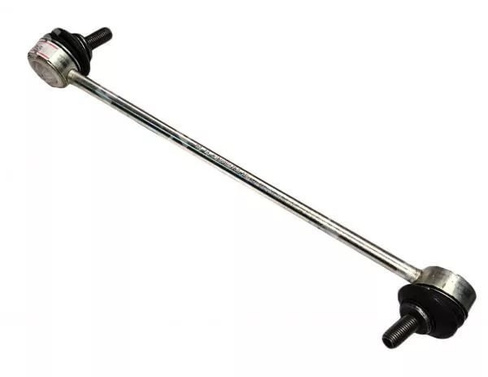

Как и рулевые наконечники, стойки стабилизатора могут быть симметричными и несимметричными. Несимметричные стойки подходят только для своей стороны. То есть, левая тяга стабилизатора подойдет только на левую сторону, а правая тяга – на правую.
Неисправности стоек стабилизатора
Есть характерные признаки в поведении автомобиля на дороге, по которым можно предположить, что неисправны стойки стабилизатора:
- — автомобиль неустойчив при движении, особенно на резких поворотах,
- — машину раскачивает при поворотах руля,
- — при прохождении неровных участков дороги в подвеске слышен стук,
- — машину уводит в сторону, если отпустить руль.
Прийти в негодность стойки амортизатора могут по нескольким причинам. Стойки считаются расходниками, их необходимо менять через определенное количество пройденных километров — ориентировочно через 20 тысяч.
Эти детали несут высокую нагрузку, и подвержены быстрому естественному износу.
Выходят из строя стойки стабилизатора из-за плохого состояния дорог, из-за наезда на препятствие и при ударах.
Если закрались подозрения, что тяги стабилизатора неисправны, их нетрудно проверить тремя нехитрыми способами. Вообще, в данном случае речь идет о передних стабилизаторных стойках.
1. У автомобиля нужно до упора выкрутить колеса в любую сторону. Взявшись рукой за стойку стабилизатора, с усилием ее подергать. Даже при определении небольшого люфта деталь подлежит замене – под нагрузкой при движении люфт буден более заметен.
2. С любой стороны отсоединяется стойка стабилизатора (допустим, от поворотного кулака), полностью ее снимать не надо. Поворачивая деталь из стороны в сторону, проверяем на люфты и свободное вращение. Чем больше износ детали, тем легче дается вращение. Чтобы проверить вторую стойки, достаточно раскачивать автомобиль вертикально. Плохая стойка будет издавать стук.
Для такого осмотра будет нужна смотровая яма.
3. В этом случае тоже без ямы не обойтись, и необходимо два человека – один за рулем, другой в яме. Кто за рулем — трогается на автомобиле вперед и назад, кто внизу – прикладывает руку к стойке стабилизатора. В момент трогания машины с места в руке будет ощущаться удар. Участникам проверки следует соблюдать осторожность во избежание травм.
Разновидности стоек стабилизатора

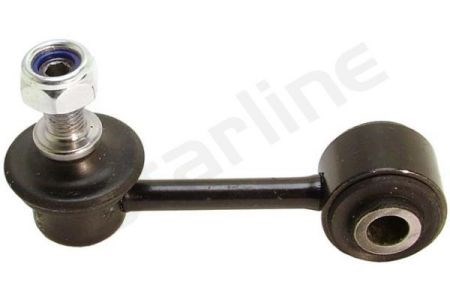

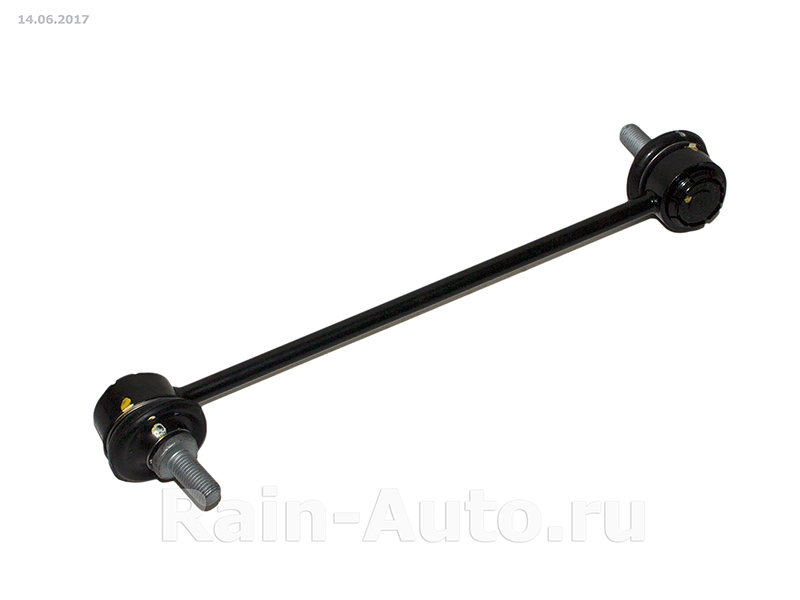

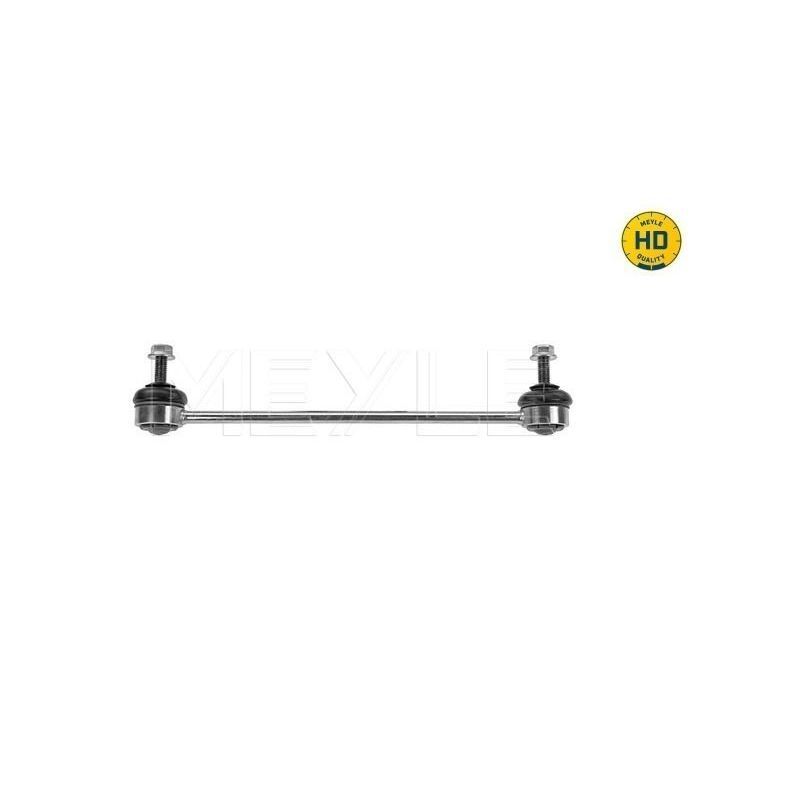

Сами по себе стойки (тяги, линки) могут быть полностью симметричными (рис. 1). Тогда их можно «переворачивать», а также переставлять слева направо. В конструкции большинства авто используются несимметричные стойки, которые, тем не менее, переставлять слева направо допускается. А самый «сложный» вариант – когда левая и правая стойки различны (на фото не показано).
Понятно, что самой уязвимой частью стабилизатора являются его стойки (тяги). В некоторых авто их ресурс составляет 20 тыс. км. Осмотр и проверку этих деталей рекомендуют проводить чаще – каждые 10 тыс.
км. Но поломка может наступить и в середине этого интервала.

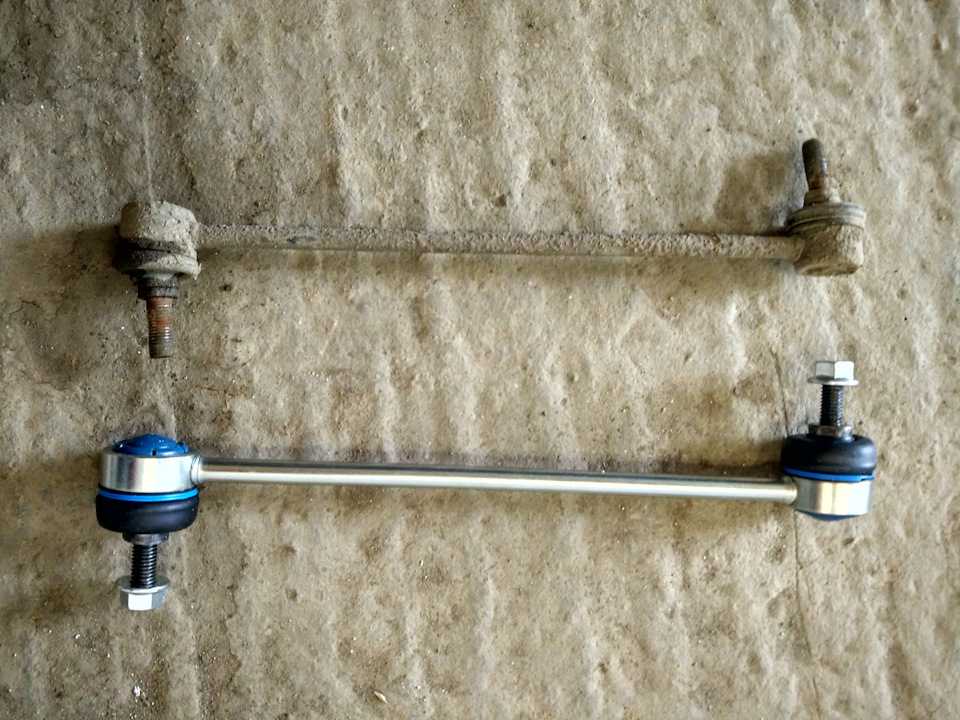

При замене тяг резьбовые соединения надо обрабатывать машинным маслом. Ну а трущиеся детали, то есть втулки и оси, лучше покрыть слоем ЦИАТИМа-201 или ЛИТОЛа. Но знайте, что для резиновых втулок такой вариант не подходит. Там используется специальная смазка, либо она отсутствует вообще.
Что такое стойки стабилизатора, было объяснено полностью, а вот где их искать в машине, рассмотрим прямо сейчас.
Замена стоек стабилизатора в БМВ Е39 своими руками
Стойки стабилизатора: признаки неисправности, стук
Поломка стойки стабилизатора поперечной устойчивости может стать причиной потери управляемости автомобиля и привести к попаданию в аварийную ситуацию. Поэтому автовладельцу важно уметь вовремя определить неисправность, как только появились первые ее симптомы.
Поломка стойки стабилизатора автомобиля ведет к чрезмерным его кренам. При прямолинейном движении по ровной дороге неисправность незаметна, но любое вхождение в поворот сопровождается сильной валкостью.
Особо опасны крены на высокой скорости. Автомобиль может не удержаться на предполагаемой траектории и перекувыркнуться. При обнаружении чрезмерной валкости следует снизить скорость и избегать лишних маневров.
Управляемость машины
Содержание
- Управляемость машины
- Раскачивание авто
- Посторонние звуки
- Определение неисправности стойки стабилизатора
- Визуальный осмотр
- Определение неисправности с демонтажем стойки
Еще одним симптомом, который говорит о неисправности стойки стабилизатора, является значительное ухудшение управляемости машины. Движение сопровождается «рысканьем». Возможны периодические заносы. Подруливание значительно усложняется даже при езде по прямой.
Из-за резкого ухудшения управляемости автомобиля высок риск попадания в аварийную ситуацию, например, в результате отклонения машины от намеченной траектории.
Отклонение автомобиля от запланированной траектории
Раскачивание авто
Поломка стойки стабилизатора поперечной устойчивости ведет к чрезмерному раскачиванию автомобиля, которое наблюдается во время:
- поезда через неровности;
- торможения;
- вхождения поворот;
- разгона.
Если не обращать внимание на раскачивание автомобиля, то это может закончиться потерей контроля над ним. В результате машина вылетит с дороги или перевернется.
Помимо раскачивания авто со стороны подвески есть и другие признаки неисправности стойки стабилизатора. Ходовая становится более мягкой, а неровности дорожного покрытия «проглатываются» лучше. Из-за улучшения комфорта при поломанных костяшках многие автовладельцы рекомендуют демонтировать их даже на полностью исправных автомобилях.
Посторонние звуки
Наиболее безобидными симптомами неисправности стойки стабилизатора поперечной устойчивости являются посторонние звуки. Интенсивность шума зависит от скорости и угла поворота.
Стойки с шаровым шарниром сильно стучат при движении по любым неровностям дороги. Например, переезд «лежачих полицейских» может выдать неисправность костяшки. Доносящийся звук обязательно будет исходить с колесной арки только с той стороны, с которой присутствует неисправность.
Выявить поломку стойки, конструкция которой включает втулки, на слух значительно сложнее. При выходе такой запчасти из строя она начинает скрипеть и постукивать. Звук при этом достаточно тихий и его не всегда можно распознать находясь в салоне автомобиля.
Определение неисправности стойки стабилизатора
Определять наличие неисправности стойки стабилизатора следует раскачивая машину из стороны в сторону в поперечном направлении относительно движения автомобиля. Выполнять данную операцию удобно совместно с помощником. Если раскачивание происходит без усилий и со стороны колесной арки доносится характерный стук, то велика вероятность неисправности стойки стабилизатора.
- При подозрении на неисправность следует проконтролировать состояние стойки с помощью нижеприведенного метода.
- Вывернуть колесо максимально в сторону до тех пор, пока не откроется доступ к стойке.
- Взять костяшку рукой.
- Пошатать стойку. Наличие люфта недопустимо.
- Удерживая рукой костяшку, требуется попросить помощника раскачать автомобиль. Со стороны стойки не должно исходить каких-либо посторонних звуков. Исправная костяшка не люфтит.
Если при вывороте колеса не открывается доступ к стойке стабилизатора, то автомобиль следует поставить на смотровую яму. В дальнейшем анализ состояния костяшки аналогичен вышеприведенной инструкции. Таким же способом производится проверка стоек стабилизатора задней оси.
Контроль состояния костяшек
Визуальный осмотр
Обнаружить признаки неисправности стойки стабилизатора позволяет визуальный его осмотр. Ключевые моменты, на которые следует обращать внимание при проверке костяшки отображены в таблице ниже.
Таблица — Признаки неисправности костяшек, которые можно выявить при визуальном осмотре
| Критерий неисправности | Примечание |
|---|---|
| Механическое повреждение штока | Наиболее часто присутствует разлом в месте сварного шва стойки. Также встречаются и деформации, но они бывают намного реже. |
| Потеря резиной своих первоначальных свойств | В результате естественного старения и воздействия агрессивной внешней среды резина теряет эластичность и на ее поверхности могут появиться трещины и надрывы. Данное явление характерно для втулок и пыльников шарниров. |
| Чрезмерный износ | Наиболее легко обнаружить на стойках стабилизатора с втулками. Резина истирается с одной из сторон, в результате чего металл начинает контактировать с металлом, что и является источником характерного стука. |
Потрескавшаяся в результате старения резина
Определение неисправности с демонтажем стойки
Проверить стойку стабилизатора на неисправность можно и демонтировав ее с автомобиля.
Сделать это из-за корродирования и прикипания резьбовых соединений бывает весьма затруднительно, поэтому определение проблем с костяшкой с применением ее снятия с машины является крайней мерой.
Демонтаж стойки с автомобиля
На демонтированной стойке следует проверить смазку. Она должна быть в достаточно количестве и не иметь в себе вкраплений жидкости или мусора.
Стойка стабилизатора поперечной устойчивости с демонтированным пыльником
Прежде чем полностью снять стойку стабилизатора с автомобиля рекомендуется провести диагностику, открутив лишь одно крепление. Костяшку следует пошатать из стороны в сторону. В случае возникновения характерного звука автовладелец точно узнает какая из сторон стойки пришла в негодность.
Стабилизатор поперечной устойчивости и стабилизатор поперечной устойчивости
Стабилизатор и стабилизатор поперечной устойчивости имеют разные названия. Вы можете знать их по стабилизатору поперечной устойчивости, стабилизатору поперечной устойчивости и стабилизатору поперечной устойчивости.
Неважно, под чем вы их знаете, в основном это одно и то же. Тем не менее, просто знать немного о них не поможет. Также важно знать, что они из себя представляют и когда вам нужно их использовать.
Вот почему в этой теме о стабилизаторе поперечной устойчивости и стабилизаторе поперечной устойчивости мы собираемся обсудить их. И из этой статьи вы сможете узнать, что это такое, когда их заменить и как они вообще работают. Итак, без лишних слов, давайте приступим к их описанию, не так ли?
Стабилизаторы поперечной устойчивостиМногие могут подумать, что стабилизаторы поперечной устойчивости и стабилизаторы поперечной устойчивости — это одно и то же. Ну, даже если они немного похожи, у них разные операции. Их основная задача состоит в том, чтобы поддерживать одинаковое удлинение двух передних или задних шин.
А что будет, если вылет колес не будет одинаковым? Во-первых, центр тяжести будет немного смещен. Во-вторых, вероятность того, что транспортное средство перевернется за борт, будет исключительно высокой.
И вы бы не хотели, чтобы квадроцикл подскакивал на одну сторону при движении по дорогам, не так ли?
Конструктивно стабилизаторы обычно имеют U-образную форму. Они будут соединены на каждом из передних колес. А при повороте они перенесут вес на другую сторону. Таким образом, вероятность того, что транспортное средство перевернется на сторону поворота, будет исключительно низкой.
Однако при повороте, если уклон дороги слишком большой, они не смогут выполнять свою работу. Они смогут только удержать транспортное средство от скатывания по ровной поверхности.
ЭксплуатацияКак вы уже знаете, основная задача этих стержней – переносить общий вес на противоположную сторону при повороте. Однако это еще не все. Они раскачивают подвеску колес. А если подвеска находится в управляемом состоянии, автомобиль будет стоять на одном уровне, и у вас будет надлежащий контроль над ним.
Пока вес автомобиля переносится на другую сторону, подвеска колес сжимается из-за этих стержней.
Таким образом, когда колеса совершают поворот, подвеска растягивается. Так будет проще и безопаснее совершать крутые повороты.
Чтобы дать вам лучшее представление об операции, приведем пример. Когда вы делаете поворот, вы действительно можете почувствовать, как ваше тело движется в другую сторону бега. Вот что значит покачиваться. И если вы сделаете резкие повороты в мгновенный момент, вы обязательно упадете на другую сторону.
Но если есть что-то, что переносит вес вашего тела на другую сторону, раскачивание не будет иметь такого большого эффекта. И вы бы не споткнулись на другой стороне. Ну, так обычно работают стабилизаторы поперечной устойчивости.
Стабилизатор Если вы хотите узнать о стабилизаторах поперечной устойчивости, вкратце, они удерживают развал от раскачивания. Это гарантирует, что ролик не будет шататься во время движения. В результате он может творить чудеса с точки зрения поддержания устойчивости всего транспортного средства, поэтому в его названии есть слово «стабилизатор».
Однако на внедорожниках вы не найдете стабилизатора поперечной устойчивости или тяги. Они этого не требуют. Колеса, как правило, требуют большей подвижности, что устраняет необходимость в стабилизирующем звене. Кроме того, колесам потребуется больше подвижности для движения по пересеченной местности.
ДизайнС точки зрения дизайна стабилизаторы поперечной устойчивости мало чем отличаются от стабилизатора поперечной устойчивости. Как правило, они имеют U-образную форму. Однако ширина формы немного больше, чем стабилизаторы поперечной устойчивости. Но некоторые из баров также могут иметь другой дизайн. В основном это будет зависеть от автомобиля, под которым он должен находиться.
Кроме того, они обычно немного толще стабилизаторов поперечной устойчивости. Вот почему они так легко не сдаются, даже если состояние дороги не такое уж идеальное.
Эксплуатация Когда дело доходит до работы в целом, у них есть одна главная задача: уменьшить колебание.
И они обычно сочетаются с подвеской, чтобы предложить это. И подвеска, и стабилизатор поперечной устойчивости будут работать вместе, чтобы уменьшить общее количество виляний на дорогах.
Так же, как стабилизатор, позвольте нам привести пример. Во время езды на автомобиле без стабилизатора поперечной устойчивости вы заметите, что автомобиль будет раскачиваться из стороны в сторону при проезде выбоины. А стабилизатор поперечной устойчивости гарантирует, что при движении по такой местности не будет раскачивания.
Стабилизатор поперечной устойчивости не только уменьшает раскачивание, но и делает автомобиль более устойчивым при движении по неровной поверхности. Это может творить чудеса, делая всю поездку немного более комфортной. Однако эти стержни можно найти только на трамваях, а не на внедорожниках.
Различия между стабилизаторами поперечной устойчивости и стабилизаторами поперечной устойчивости Теперь, когда у вас есть правильное представление о стабилизаторах поперечной устойчивости и стабилизаторах поперечной устойчивости, давайте рассмотрим различия между ними.
А они следующие:
Стабилизаторы обычно служат для уменьшения раскачивания и предотвращения качения. Они будут переносить вес на другую сторону, делая повороты. В результате вероятность того, что транспортное средство перекатится на другую сторону, будет исключительно низкой. Они будут работать с подвесками и продлевать их при необходимости.
https://youtube.com/watch?v=MYXpmgwgG_o%3Ffeature%3Doembed
С другой стороны, стабилизаторы поперечной устойчивости выполняют то, в честь чего они названы, то есть стабилизируют транспортное средство. Они в основном снизят колебания и тряску при езде. В результате езда может стать более комфортной и плавной на разных участках.
Положение Когда дело доходит до положения установки, стабилизаторы поперечной устойчивости будут находиться в самой передней части задних колес. Они позаботятся о том, чтобы вес переместился на другое колесо при повороте на одну сторону.
Однако стабилизаторы будут на нижнем рычаге. И дело будет одинаковым для всех машин, которые его имеют. Он будет находиться на нижнем рычаге управления автомобилем и больше нигде.
Как определить, что стабилизатор поперечной устойчивости или стабилизатор нуждается в замене?Знаний о конструкции и работе баров недостаточно; у вас также должно быть представление о том, когда следует заменить один из них.
И это именно то, что вы узнаете, прочитав этот отрывок. Итак, давайте не будем больше тратить ваше время и приступим к делу.
Когда менять стабилизатор поперечной устойчивости? Первое, что вам нужно проверить, это наличие на автомобиле стабилизатора поперечной устойчивости. Как вы уже знаете, у некоторых четырехколесных транспортных средств, предназначенных для бездорожья, их нет. Им потребуется некоторое движение, чтобы колеса оставались подвижными, поэтому производители не устанавливают их на свои внедорожники.
Убедившись, что в автомобиле есть стабилизатор поперечной устойчивости, будьте осторожны в следующих ситуациях:
- Автомобиль слегка виляет на ровных дорогах
- Когда автомобиль виляет или слишком сильно трясется при движении по выбоине или неровностям местность
- Вы заметили ухудшение качества рулевого управления вашего автомобиля
В случае возникновения какой-либо из вышеперечисленных ситуаций обратитесь к профессиональному механику для проверки автомобиля и замены стабилизатора поперечной устойчивости.
Когда менять стабилизатор поперечной устойчивости?Стабилизатор поперечной устойчивости, в отличие от стабилизатора поперечной устойчивости, устанавливается на все автомобили, даже внедорожные. Проверьте, не замечаете ли вы, что с вашим автомобилем происходит что-либо из перечисленного ниже:
- Рулевое колесо немного болтается
- Слишком сильное раскачивание при повороте
- Автомобиль теряет равновесие при резком повороте
- Дребезжание нижняя часть автомобиля
Вышеупомянутые сценарии обычно предполагают, что стабилизатор поперечной устойчивости со временем вышел из строя и требует замены.
Кроме того, вы хотели бы заменить его как можно скорее, иначе вы можете оказаться в перевернутом автомобиле, поворачивая на дороге.
Когда речь заходит о стабилизаторе поперечной устойчивости и стабилизаторе поперечной устойчивости, вам в основном понадобятся они оба, чтобы обеспечить плавную езду по асфальту. Один не может взять на себя роль другого, что делает их обоих необходимыми. Однако, если у вас есть внедорожник, приобретите только стабилизатор поперечной устойчивости. Стабилизатор поперечной устойчивости для тех будет не нужен.
Категория: блог
← Титульные кредиты, не требующие автомобиля
Что означает ЗПТ в грузоперевозках? →
Как заменить тягу стабилизатора поперечной устойчивости
Инструкции
Для техников
youtube.com/embed/m4mXtYPZUS4″/> Что делают звенья стабилизатора поперечной устойчивости

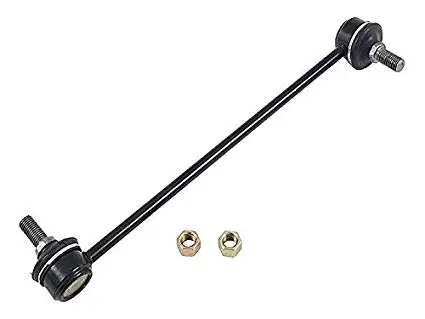

Тяги стабилизатора поперечной устойчивости, также известные как тяги стабилизатора поперечной устойчивости, помогают предотвратить чрезмерное наклонение во время поворотов и обеспечивают устойчивость автомобиля за счет соединения стабилизатора поперечной устойчивости, также известного как стабилизатор или стабилизатор поперечной устойчивости , к элементам подвески. Они соединяют левое и правое колеса автомобиля с помощью коротких звеньев, уменьшая крены кузова при прохождении поворотов и поглощая удары от выбоин и неровностей дорожного покрытия. Поврежденная или неисправная тяга стабилизатора поперечной устойчивости может вызвать ненужную нагрузку на другие детали подвески автомобиля и на комфорт водителя и пассажиров.
Как узнать, когда следует заменить тяги стабилизатора поперечной устойчивости
Первым делом технический специалист должен пройти дорожное испытание с клиентом за рулем, чтобы услышать то, что слышит клиент.
Прислушайтесь к любым стукам, хлопкам или лязгающим звукам. Поставив автомобиль на подъемник, возьмитесь за звено стабилизатора и подвигайте его вверх-вниз и из стороны в сторону, чтобы проверить наличие люфта или люфта в движении, что является верным признаком того, что деталь нуждается в замене. Вы можете воспользоваться этой возможностью, чтобы осмотреть втулки стабилизатора поперечной устойчивости, втулки тяг стабилизатора и шаровые шарниры на предмет износа или повреждений, находясь под автомобилем. Обязательно проверьте обе стороны подвески, и даже если на другой стороне нет проблем, рекомендуется заменять компоненты рулевого управления парами.
Замена тяги стабилизатора поперечной устойчивости
Безопасность превыше всего
- Будьте внимательны и осторожны при ремонте рулевого управления и подвески.
- Носите защитные очки и перчатки.
- Используйте утвержденные домкратные опоры и обязательно поддерживайте компоненты рулевого управления против давления их пружины.
- Если вам нужно использовать тепло, чтобы ослабить застрявшую гайку, в качестве наиболее безопасного метода рекомендуется электрический индукционный нагреватель.
- Если вы используете горелку, убедитесь, что у вас под рукой огнетушитель, и избегайте возгорания резиновых втулок.
Необходимые инструменты
- Ударный гайковерт
- Динамометрический ключ
- Шестигранный ключ (6-гранный стандартный, но может варьироваться)
- Ключ на 8 мм
- Плоскогубцы (батарея для замков с узкими губками)
- Пенетрантное масло
Перед началом работы
- Убедитесь, что на вашем продукте указано проникающее масло, а не силикон, смазка или диспергатор воды.
- Измерьте дорожный просвет перед обслуживанием.
- Для лучшего доступа рекомендуется снять колесо.
- Перед установкой детали убедитесь, что размеры старой и новой детали совпадают.
Отсоедините тяги стабилизатора поперечной устойчивости
Первым шагом является отсоединение тяги стабилизатора от стабилизатора и рычага управления.
На некоторых автомобилях есть специальные приспособления для удержания шпильки, соединяющей стабилизатор поперечной устойчивости с системой подвески, как показано на видео. Зафиксировав шпильку храповым механизмом, ослабьте и снимите гайку с помощью гаечного ключа на 8 мм. Сделайте это с верхней и нижней частью звена, и после того, как обе гайки будут удалены, снимите звено стабилизатора поперечной устойчивости. Обязательно сравните старое звено стабилизатора поперечной устойчивости с новой деталью, чтобы убедиться в правильности размеров.
Установите новые тяги стабилизатора поперечной устойчивости
Чтобы установить новую тягу стабилизатора поперечной устойчивости, используйте шестигранный ключ, чтобы удерживать шпильку на конце тяги стабилизатора при добавлении новой контргайки. Не используйте контргайки повторно. С помощью гаечного ключа установите новую стопорную гайку, затянув ее полностью. Возможно, вам придется сжать подвеску, чтобы установить гайки в правильное положение.
