Установка сигнализации Лада Гранта своими руками: точки подключения
Практически каждый владелец своего автомобиля задумывался о том, как оснастить своего железного коня защитой от угона. Это касается и владельцев лада гранта, ведь комплектации стандарт и норма с завода не оснащаются никакой противоугонной системой, кроме иммобилайзера. И в этой статье мы расскажем вам как установить сигнализацию на автомобиль своими руками, ведь по сути своей не смотря на большое разнообразие разных видов и фирм, порядок их установки достаточно схож.
Содержание
- 1 Варианты точек подключения сигнализации
- 1.1 Пошаговый процесс установки
- 1.2 Подключаем сигнализацию примерно по такой схеме:
- 2 Общие советы по установке сигнализации
- 3 Выводы и заключение
Варианты точек подключения сигнализации
После того как вы решил приступить к установке сигнализации своими руками, необходимо определиться с выбором. Не стоит выбирать самую последнюю модель с новейшими наворотами. Достаточно обратить свой взор на крепкого середнячка, бренд которой давно зарекомендовал себя на этом рынке. Рассмотрим установку на популярной модели автомобильной сигнализации от компании Starline.
В зависимости от модели, комплектация может меняться.
Так как завод изготовитель оснастил автомобиль с завода концевиком только для водительской двери, в магазине следует приобрести новые элементы для оставшихся трёх, а также колодки подключения.
Помимо этого, следует приобрести около 10 метров провода, а также колокол(сирену) сигнализации если такая не идёт в комплекте.
Пошаговый процесс установки
- Первым делом монтируем сирену сигнализации под капотом.
Место для её фиксации стоит выбирать, там где исключено попадание воды.
- Там же фиксируем концевик сигнализатора открытого капота. Если внимательно посмотреть, то его легко можно обнаружить. Однако следует помнить, что это место предназначено для элемента европейского типа, чтобы вмонтировать туда Российский аналог придётся немного постараться.
Концевик европейского типа (доп. опция) без труда подойдёт на базовое место.
- На двигатель крепим датчик температуры двигателя.
- С левой стороны двигателя находим резиновую заглушку, через которую и протягиваем все провода от концевика, сирены и датчика.
После того как провода окажутся в салоне, проверьте заглушку на надёжность фиксации.
- Следующим шагом будет монтаж главного блока охранной системы.
- Устанавливаем его за панелью приборов автомобиля, зафиксировав его там как можно надежнее.
- Далее переходим в блок предохранителей и на ее нижнюю планку устанавливаем кнопку «Valet» и датчик удара.
Недалеко от датчика удара, располагаем сервисную кнопку.
- Следующим шагом будет установка передатчика, монтируем его рядом с зеркалом заднего вида или со стороны водителя.
В большинстве случаев передатчик крепится при помощи двустороннего скотча.
- Световой индикатор как правило врезаем в корпус стойки слева.
Закрепляем индикатор на корпусе стойки при помощи клея.
- Подключаем провод к концевику открытия водительской двери, а уже непосредственно к ней монтируем провода от остальных трёх дверей.
От концевика водительской двери, протягиваем «плюсовые» провода к остальным дверям.
- Потом идёт к багажнику и монтируем провода, к концевику сигнализатора открытого багажника.
- Подключаем все контакты к основному блоку, а также контакты которые идут к замку зажигания.
- В зависимости от комплектации вашего автомобиля, вам может потребоваться установка дополнительного электропривода центрального замка.

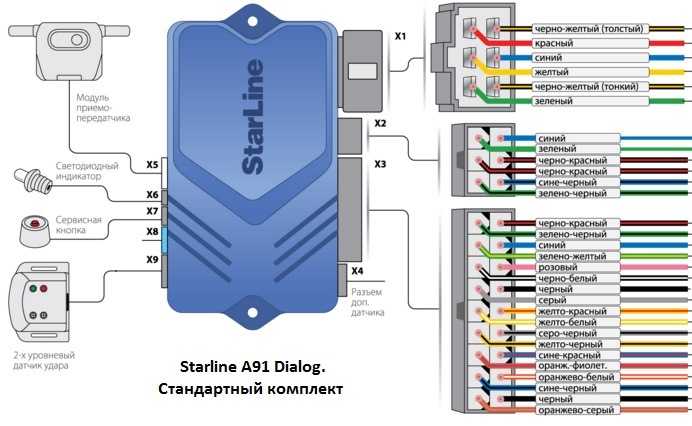

Подключаем сигнализацию примерно по такой схеме:
Цепь | Цвет | Полярность | Расположение |
+ 12V | Розовый | Положительная | Замок зажигания |
IGN_1 | Синий | Положительная | Замок зажигания |
Start | Красный | Положительная | Замок зажигания |
+12 В (постоянные) | Розовый | Положительная | Реле зажигания |
+12 В (от зажигания) | Синий | Положительная | |

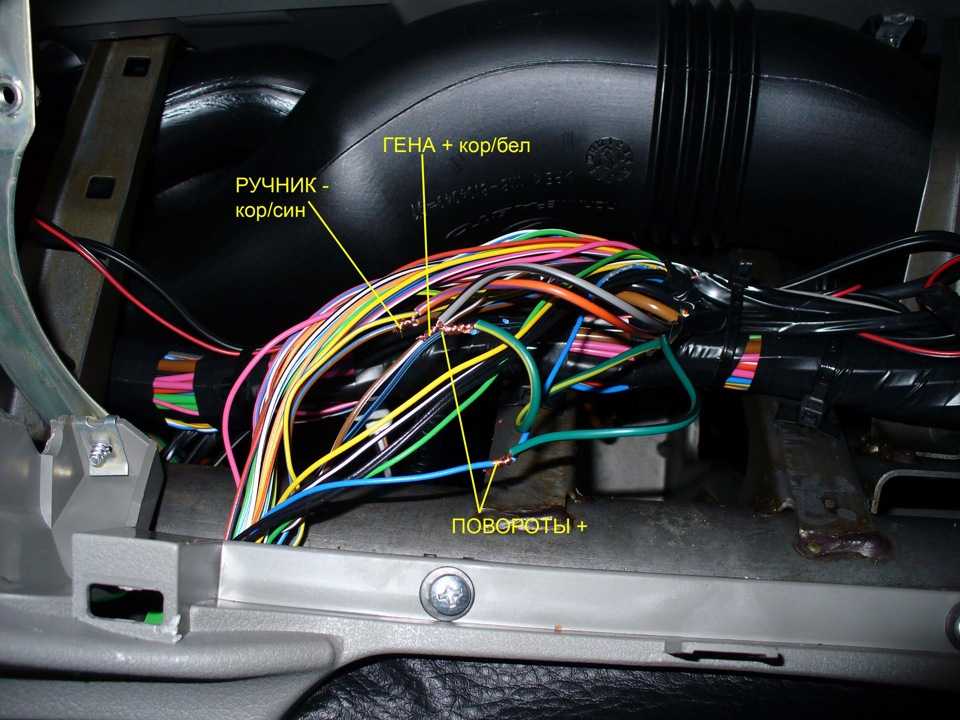

Повороты | Синий; Синий/чёрный | Положительная | Левый порог |
Бензонасос | Серый | Положительная | |
Концевик водителя | Красный/Зелёный | Отрицательная | |
Ручник | Коричневый/синий или красный/черный (люкс) | Отрицательная | |
Концевик водителя | Красный/зелёный | Отрицательная | Комбинация приборов |
Ручник | Коричневый/синий | Отрицательная | |
Багажник | Белый/чёрный | Отрицательная | Жгут в багажнике (устанавливаем диод) |
Тахометр | Коричневый/красный | Импульсы | В комплектации норма можно взять на блоке ЭУР |
Общие советы по установке сигнализации
- Для подачи питания на блок сигнализации следует брать энергию только с постоянного плюса, который идёт непосредственно аккумуляторной батареи, минуя защиту предохранителем.
- Индикацию света лучше всего подцепить не к габаритам (как того рекомендует инструкция), а к сети указателя поворотов.
- Если есть возможность, то подключать антенну сигнализации следует как можно ближе к металлическим деталям, так как от этого сигнал будет лучше.
- Подключив все элементы проверьте и подгоните датчик удара, под оптимальные значения.
Выводы и заключение
Как вы могли убедиться сами, самостоятельная установка автомобильной сигнализации не настолько сложная задача, которая может встать перед автолюбителем. Достаточно лишь немного желания и определённая теоретическая подготовка. Прочитав внимательно нашу инструкцию, и действуя строго по порядку можно установить сигнализацию в течении 3-х часов.
