Tda7851 или tda7850 что лучше

Автор Admin На чтение 10 мин Просмотров 5.4к. Опубликовано 20.10.2021

Содержание

4-ёх канальный усилитель
Характеристики усилителя
Рекомендации по сборке усилителя.
Скачать печатную плату
Усилитель на ТДА 7560
Lada Vesta Luxe / Multimedia Fantom › Logbook › И еще раз о звуке ММС Весты, продолжение.

4-ёх канальный усилитель

Данный четырех канальный усилитель будет интересен автолюбителям, тем, кто хочет создать домашний кинотеатр с акустическим 3 D – эффектом, а также начинающим радиолюбителям из-за простоты сборки.

Характеристики усилителя

Напряжение питания от 10 до 18В, рекомендованное 18В, только при этом напряжении можно рассчитывать на максимальную мощность усилителя. При таком диапазоне напряжения найти подходящий блок питания не составит труда, а также данный усилитель отлично подойдет для установки в автомобиль.
Технология выходного каскада усилителя MOSFET, то есть используются полевые транзисторы.
Диапазон воспроизводимых частот от 20 до 20 000 Гц, класс усилителя AB.

Защиты от короткого замыкания выходного каскада усилителя, защита от переполюсовки, от перегрева, а также функции ST-BY и MUTE.
Рассчитан на работу с нагрузкой 4 Ом и выдает до 41 Вт на канал номинальной мощности.
Прост в изготовлении, широко распространен и дешев.

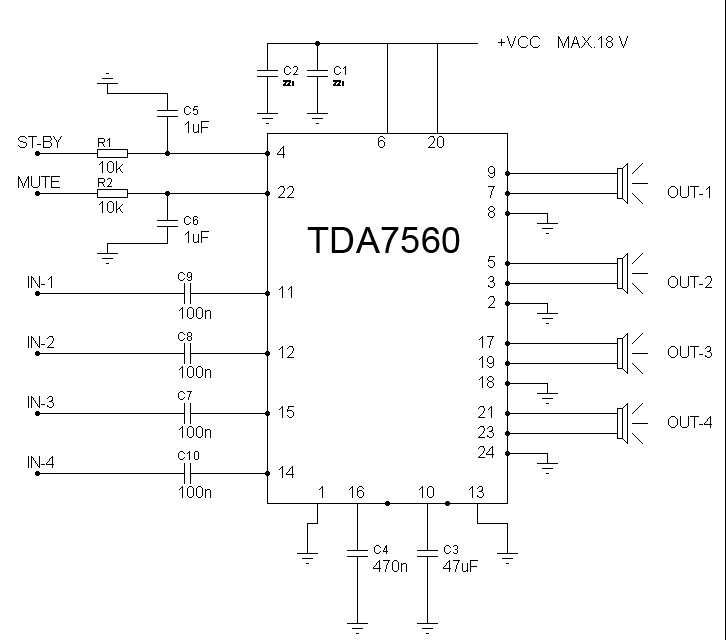

Схема включения TDA7388, TDA7560

Скачать печатную плату

Если будете использовать блок питания от ПК то полезно будет знать. Для запускаATXблока питания, требуется замкнуть зеленый провод и черный, в колодке идущую на материнскую плату. Для того чтобы блок питания не уходил в защиту, нужно помимо 12В шины нагрузить и 5В шину, например лампочкой накаливания.

Готовая плата выглядит примерно так.

Дорожки следует обязательно залудить, если этого не сделать, то со временем медь будет окислятся. Также за счет олова увеличивается сечение проводника. Дорожки идущие с выхода усилителя лучше укрепить проволокой, путем припаивания ее поверх дорожки. Так как ток проходящий по этим дорожкам может быть приличным, а размеры платы не позволяют сделать их достаточно большого сечения. Либо разводить плату на двухстороннем стекло текстолите.

Микросхему установил на радиатор от музыкального центра. Плату зафиксировал двумя болтиками к радиатору. Конструкция получилась достаточно жесткая.

Для использования всех 4 каналов я использовал простой делитель сигнала. То есть сигнал с одного канала делится на два.

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Успехов!

Усилитель на ТДА 7560

Можно спорить до хрипоты какой вариант усилителя лучше выбрать. С одной стороны перед любым УМЗЧ (усилителем мощности звуковых частот) стоят те или иные задачи, предъявляются критерии к качеству и другим параметрам. В качестве элементной базы можно выбрать транзисторы или даже лампы, но проще, быстрее и надёжнее (особенно для тех, кто собирает свой усилитель в первый раз), конечно, будут микросхемы.

С ними будет сложно ошибиться, так как основная «логика» уже выполнена в едином корпусе и оттестирована производителем.

Для самостоятельной сборки понадобится минимум деталей.
Качество конечного изделия будет ожидаемым.
Традиционно меньшие габариты.
А также меньшая сложность проектирования печатной платы.

Из-за расхождений в подходах к проектированию и различий в требованиях к выходным параметрам, производители реализуют большое количество разных микросхем. По выбору наиболее подходящего чипа можно написать отдельную книгу, но она устареет еще до того, как её напечатают.

Ниже остановимся на конкретном решении — ТДА 7560.

Характеристики TDA 7560

Данная микросхема представляет собой мостовой УМЗЧ класса AB, поддерживающий работу одновременно с четырьмя каналами звука.

Коэффициент усиления – до 27 дБ.

Мощность на выходе может достигать:

При нагрузке (динамике) 4 Ом – 45 Вт;
Для 2 Ом – 77 Вт.

Пиковое (кратковременное) значение – 80 Вт для 2 Ом и 50 Вт для 4 Ом нагрузки.

Коэффициент искажения – не более 0,006% (для мощности в 4 Вт).

Питающее напряжение – не более 28 В (для коротких импульсов, менее 50 мс – не выше 50 В), номинальное – 18 В.

Температура корпуса не должна превышать показателя в 150 °С.

Весьма неплохие характеристики, подходящие для широкого круга задач в бытовых условиях. Но наличие интерфейсов управления (Mute и Stand-By) и работа сразу с 4 каналами как-бы намекает на узкую нишу – автомобильная стереосистема.

Распиновка

Схема актуальна для корпуса flexiwatt25 при виде сверху.

Рис. 1. Схема корпуса flexiwatt25 (виде сверху)

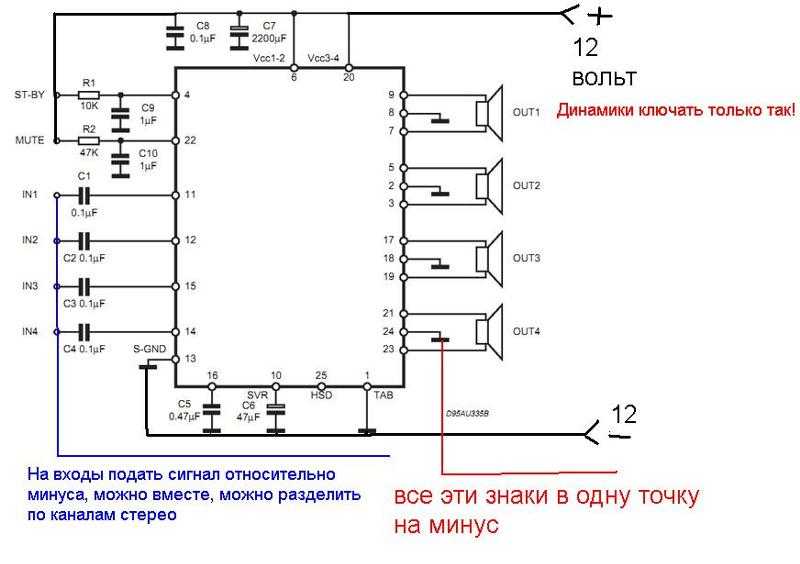

Типовая схема реализации усилителя на TDA 7560

Производитель приводит одну схему, подходящую как для тестирования микросхемы, так и для реализации полноценного четырёхканального усилителя.

Она ниже.

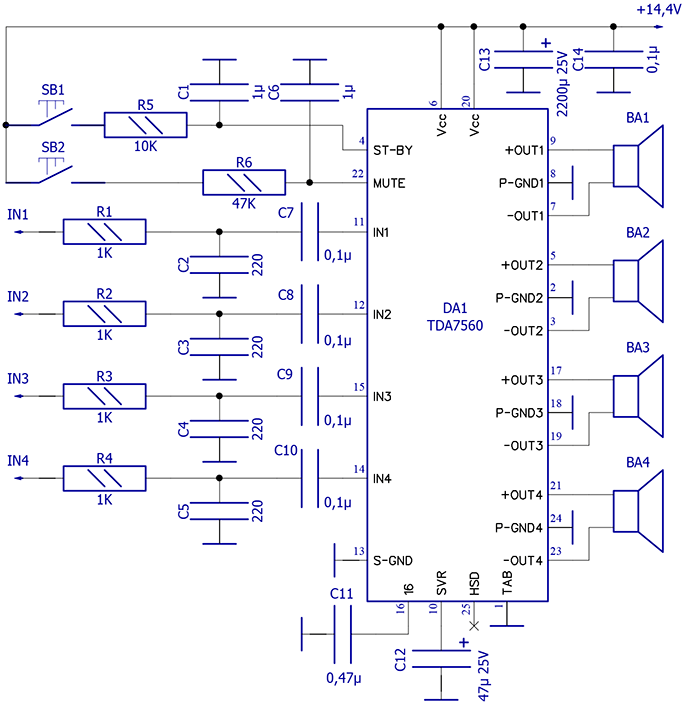

Рис. 2. Типовая схема реализации усилителя на TDA 7560

Производитель даже предлагает вариант готовой печатной платы (можно найти в даташите).

Если планируется эксплуатация на предельной мощности, обязательно стоит задуматься о хорошей системе охлаждения (пассивный радиатор с большой площадью или с принудительным охлаждением вентилятором).

Адаптированный вариант с регулировкой тембра

Рис. 3. Вариант схемы с регулировкой тембра

Как видно выше, сама схема не сильно отличается от рекомендуемой производителем.

Однако, здесь объединены входы попарно. Теперь о том, почему это сделано.

Дело в том, что входной сигнал будет пропускаться через темброблок, собранный на основе TDA1524, а она в свою очередь работает только с двумя каналами.

Конечно, можно реализовать два независимых темброблока, и тогда каналы можно будет не объединять.

Итак, сама схема блока регулировки.

Рис. 4. Схема блока регулировки

Подключать к питанию схему регулятора лучше всего через стабилизатор напряжения.

Пара слов о блоке питания

Максимальная мощность 77 Вт * 4 канала – получается уже более 300 Вт. Конечно, это далеко от реального потребления, но блок питания для схем, обозначенных выше, должен обеспечивать минимум 100 Вт на выходе.

Готовые варианты БП мы рассмотрели ранее, например:

Для автомобилей на основе импульсных трансформаторов;
БП на основе классических трансформаторов;
И т.д.

Вы можете использовать свой вариант, актуальный для ваших условий эксплуатации.

Автор: RadioRadar

Lada Vesta Luxe / Multimedia Fantom › Logbook › И еще раз о звуке ММС Весты, продолжение.

Здравствуйте, друзья! В предыдущем посте начал ковыряние в причинах квелого звука в наших Мультимедийных Вестах. Непосредственно ЖМИТЕ ТУТ

что бы попасть на предыдущий. Ну и вот появилось, что рассказать дальше. Итак, я откапал в каморке упаковку с новыми компонентными JBL. Переходники так и не получил, и поэтому пришлось цеплять сопли. Но таки результаты есть, и они однозначны! Я вынул пищалку из стойки, кинул в багажник найденный комплект JBL, и прокатился к дружбану в студию на тест. Результат следующий: Акустика у нас вполне адекватная и выдает диапазон 45-16000Hz. Хочу сказать, что диапазон весьма приличный. Работают чистенько и без грязи. Так же естественно протестировал и JBL. Выяснилось, что он мало чем отличается. Диапазон получился шире. В низах 40Hz, по верхам реально дотягивает до 19Hz, но эти герцы мои искушенные уши практически еле уловили (кстати по документации 55-20000Hz ). Да, бесспорно есть разница в звучании между нашими Nissan и JBL. Nissan все же более размыт, JBL поконкретней, посуше, поотцифрованней, что ли, ну не знаю как объяснить. Но положа руку на сердце, неискушенный слушатель, что называется — пройдет мимо. Не услышит он этой разницы. Да и мне лучше на дорогу смотреть, а не выуживать тонкие нюансы во время движения :)) Тем более, что во время движения и я то этой разницы скорее всего не услышу. :))
Короче вывод такой
: Заниматься сверлением, клепанием, пилением и т.п. смысла никакого нет. Если вы не собираетесь втыкать какой-нибудь
Fostex
, где только пищалка стоит порядка 150 т.р. за штуку. Да, да, есть и такие. Если все происходит в бюджетном секторе, то получается шило на мыло. Наши Ниссановские головки, можно сказать доказали свою состоятельность.

Кстати воткнутый JBL в нашу машину, так же режется по частоте как и Ниссан. (писал в предыдущем посте, т.е. на 13kHz ) Ну, что ж. На мой взгляд стало окончательно очевидно, кто в данной музыкальной каше действительно является виновником “торжества”. Наш кривой ММЦентр. Без вариантов. И вот тут я углубился в поиски и чтение литературы :)) Пытался найти все же, что то адекватное в сети, а не —
“Я поменял TDA, и все теперь норм!”
. И знаете — нашел! Вот выдержка из текста:
Мощность звука. Полностью зависит от используемой микросхемы. И чем этот параметр больше, тем в итоге лучше, так как УНЧ воспроизводит без искажений только в начале своей Амплитудно Частотной Характеристики (АЧХ) — линейный режим работы. Именно поэтому акустику сопротивлением 2 Ом любят устанавливать в автомобили бизнес/люкс класса.
MOSFET. Можно иногда увидеть на магнитолах эту надпись. Если производитель не обманывает, то в его изделии используется микросхема УНЧ, которая изготовлена по технологии MOSFET: на одной подложке размещаются два типа транзисторов – биполярный и полевой. Не вдаваясь в подробности, скажем, что этот симбиоз дает ряд преимуществ таким УНЧ: меньший нагрев микросхемы, как следствие меньше паразитных шумов, отсутствие высокочастотных помех. Микросхемы MOSFET обладают наилучшим показателем параметра соотношение сигнал/шум. Ниже приводятся основные типы микросхем УНЧ, используемые производителями в магнитолах. Это краткое описание поможет Вам сделать правильный выбор, исходя из потребностей к качеству звука.

1. Усилитель TDA 7388

Это бюджетная микросхема без выдающихся характеристик и устанавливает повсеместно во все дешевые магнитолы. Характеристики: — 4 канала x 41Вт МАХ при нагрузке 4Ом — коэффициент нелинейных искажений 4 x 25Вт 4Ом (14,4В, 1КГц) -10%. Этот усилитель нельзя использовать совместно с акустикой премиум класса, имеющих входное сопротивление 2 Ом. Усилитель воспроизводит звук достаточно посредственно. В звуковой картине явно выражено отсутствие чистых высоких и нет «мягкости низов». Если у Вас хоть немного присутствует «звуковой слух», эта модель УНЧ Вам не понравится.

2. Усилитель TDA 7850 MOSFET

Характеристики: – мощность 4 канала x 50Вт/4Oм МАХ. (4х30Вт/4Oм 14.4В, 1КГц, 10 %) – мощность 4 канала x 80Вт/2Oм МАХ. (4х55Вт/2Oм 14.4В, 1КГц, 10 %) – изготовлен по технологии MOSFET Усилитель отлично согласуется с акустикой 2Ом. Имеет низкий уровень паразитных шумов, высокий показатель соотношения сигнал/шум, который соответствует классу HI-FI. Дает насыщенную звуковую картину.

3. Усилитель TDA 7560 MOSFET

Более дешевый аналог модели УНЧ TDA7850. Имеет схожие основные характеристики, но значительно дешевле в стоимости. Разрабатывался специально для использования в автомобиле. Характеристики: – мощность 4 канала x 50Вт/4Oм МАХ. (4х30Вт/4Oм 14.4В, 1КГЦ, 10 %) – мощность 4 канала x 80Вт/2Oм МАХ. (4х55Вт/2Oм 14.4В, 1КГц, 10 %) Согласуется с акустикой 2Ом. Воспроизводит достаточно достойно, но нет ощущения «прозрачности звука». В целом зарекомендовал себя с положительной стороны.

4. Усилитель TDA 7851A MOSFET

Дальнейшее развитие усилителя TDA 7850, но адаптированный специально для использования в автомагнитолах. Имеет идентичный характеристики с УНЧ 7850, но незначительно снижена выходная мощность, за счет этого производитель добился меньшего тепловыделения в ограниченном объеме магнитолы. Характеристики: – мощность 4 канала x 48Вт/4Oм МАХ. (4х28Вт/4Oм 14.4В, 1КГц, 10 %) – мощность 4 канала x 72Вт/2Oм МАХ. – изготовлен по технологии MOSFET Усилитель отлично согласуется с акустикой 2Ом. Так же имеет наивысший класс АВ звучания, с низким уровнем искажений звука и минимизацией потерь. Встроены различные виды защит, в том числе и тепловые, осуществляется контроль токов смещения между каналами и адаптация под изменения в питающем напряжении. Отличная передача звука, четкие фронты в низком сегменте звука, нет «эффекта замылености звука» и «слипания частот» — все гармоники ярко выраженные.

Рейтинг автомагнитол 2din по качеству звука ТОП магнитол с хорошим звуком

Сегодня автомагнитолы – многофункциональные устройства с возможностью выхода в интернет, просмотра фильмов. Но качество звука часто страдает и уходит на второй план. Для тех, кому важно наслаждаться аудио в машине, подготовлен ТОП моделей с отличными характеристиками!

Что влияет на качество звука

Чтобы купленная Андроид магнитола 2 din была с хорошим звуком, нужно знать, на какие параметры обратить внимание. Неважно, в магазине или на Алиэкспресс, заказывается устройство для автомобиля. Главное – технические характеристики.

На качество аудио влияет усилитель низкой частоты на выходном каскаде. Если использовалась дешевая микросхема – то акустика, схематические решения и усилители не помогут кардинально его изменить. От используемой микросхемы полностью зависит мощность. Чем она больше, тем лучше.

Можно увидеть, что производители используют микросхемы, изготовленные по технологии MOSFET. Они почти не греются, что гарантирует отсутствие шумов и помех. Популярные варианты усилителей:

TDA 7388. Бюджетный вариант для недорогих моделей. Усилитель нельзя использовать вместе с акустикой класса премиум при входном сопротивлении 2 Ом. В воспроизводимой музыке нет мягких низов.
TDA 7560 MOSFET. Этот чип почти не греется, что увеличивает срок службы магнитолы. Возможно согласование с акустикой 2 Ом. Воспроизводит насыщенный звук.
TDA 7850 MOSFET. Усилитель отличается низким уровнем шумов. Показатель соотношения сигнал/шум хороший. Звук насыщенный.
TDA 7851 MOSFET. Усилитель с наивысшим классом звучания. Звук почти не искажается, не замыливается.

В числе характеристик раздела «Аудио» можно увидеть RCA-выходы. Эти разъемы нужны для вывода звука, который потом воспроизводит савбуфер или колонки. Чем больше разъемов, тем качественнее систему можно собрать.

Эквалайзер – приложение для корректировки звука. Он повышает или понижает громкость колебаний отдельных частот. От количества полос зависит точность и тонкость настройки. Рекомендуется покупать магнитолу минимум с 5 полосами. Оптимальный вариант – 13-30. Но у большого количества полос тоже есть минус – с ними сложно разобраться.

AUX – разъем, расширяющий возможности системы. Он позволяет использовать другие источники. Линейный выход необходим для подключения к проигрывателю смартфона, планшета, плеера.

Коаксиальный и оптический выходы – цифровые. От них тоже зависит качество аудио. По коаксиальному кабелю выходит «теплый» звук, но без четкости. По оптическому он четко локализируется в пространстве. Если таких выходов нет – есть аналоговый.

Максимальная выходная мощность – пиковая мощность, которую может выдать усилитель.

У недорогих магнитол показатель 4х35 Вт. Важно помнить, что фактически магнитола выдаст меньшую мощность. Ниже мощность – хуже качество при увеличении громкости.

Лучшие автомагнитолы 2 din по качеству звука ТОП-3

Выбирать из предложенных ТОП-моделей сложно, они все достойно звучат и отличаются многофункциональностью.

LETRUN 4477 IN ANDROID

Это универсальная бюджетная 2 din магнитола с хорошим звуком. Основные показатели:

RCA выходы: 2.1 выходы на фронт и сабвуфер с возможностью регулировки.
Эквалайзер: 16 полосный. Звуковой процессор DSP.
AUX вход на аудио и видео.
Коаксиальный выход: отсутствует.
Оптический выход: отсутствует.

Выходная мощность: 4*45 Вт.
Регулировка сабвуфера: есть.
Встроенный усилитель: STM-TDA7851L (оригинал).

Такая модель прослужит ни один год. LETRUN 4477 IN ANDROID на Андроид 10.х версии. Предусмотрена навигация, возможно подключение камер. Поддерживаются кнопки на руле. Экран – емкостный мультитач размером 7 дюймов. Встроенной памяти 32 Гб, оперативной – 3 Гб.

LETRUN 4525 XY ANDROID

Еще одна модель с выгодным соотношением цена/качество – LETRUN 4525 XY ANDROID. Основные характеристики:

RCA выходы: 2.1 выходы на фронт и сабвуфер.
Эквалайзер: 4 полосы.
AUX вход: на аудио и видео.
Выходная мощность: 4*41 Вт.

Регулировка сабвуфера: есть.
Встроенный усилитель: аналог TDA-7388.

Это модель на Андроид 8.х с навигацией, возможностью подключений камер. Есть поддержка кнопок на руле. Экран с разрешением 1024х600, 6,9 дюйма. Мультитач на 5 касаний. Встроенной памяти 16 Гб, оперативной 2 Гб.

LETRUN 4479 KR ANDROID

Это еще одна недорогая 2 дин магнитола с хорошим звуком. Характеристики:

RCA выходы: 2.1 выходы на фронт и сабвуфер.
Эквалайзер: 45 полосн. Звуковой процессор DSP.
AUX вход: Аудио и видео.
Коаксиальный выход: Отсутствует.
Оптический выход: Отсутствует.
Выходная мощность: 4*41 Вт.
Регулировка сабвуфера: Есть.
Встроенный усилитель: STM-TDA7388 (Оригинал).

Устройство многофункциональное, на Андроид 10. Есть навигация, подключение камер, Блютуз и USB, возможность выхода в интернет. Экран 1024х600, 7 дюймов. Объем встроенной памяти 32 Гб, оперативной – 4 Гб. Модель LETRUN 4479 KR ANDROID заслужила много положительных отзывов не только о качестве звука, но и о возможностях, которые предоставляет.

Подобрать магнитолу с хорошим звуком по модели авто

19.10.2021 6733

Усилитель

TDA7388 – есть ли возможность апгрейда? (TDA7851 / Pioneer PA2030A ?)

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Перейти к последнему

28.02.2020 11:38

28.02.2020 11:38

Я сравнил расположение выводов обоих в корпусе flexiwatt25.
TDA7388A — Усилитель мощности с четырьмя выходами BTL, входами режима ожидания и отключения звука, обнаружением клиппинга и смещения — STMicroelectronics
7560 рассчитан на нагрузку 2 Ом – но посмотрите на таблицы и графики при 1% THD (искажения)..никто не будет слушать 10% by and mute – STMicroelectronics

TDA7560 имеет на выводе 25 обнаружение постоянного напряжения – нормально. а в ST microelectronics обе микросхемы активны, так что вам нужно достать некоторые детали… где-то
TDA7560 имеет тот же диапазон напряжений, но может выдавать вдвое больший ток, чем TDA7388!!! если вы посмотрите на рисунок 17 +18, вы увидите максимальную мощность и тепловыделение -> поэтому вам нужен огромный радиатор для этого . … оба чипа имеют одинаковый коэффициент усиления = 26 дБ, 7560 имеет обнаружение напряжения постоянного тока. ..

…глава 3.4
Детектор смещения постоянного тока
В TDA7560 встроен детектор смещения постоянного тока, чтобы избежать умножения аномального смещения постоянного тока на входах усилителя на коэффициент усиления и привести к опасному большому смещению на выходах, которое может привести к повреждению динамиков из-за перегрева. Эта функция активируется выводом MUTE (в соответствии с таблицей 4) и работает при включенном усилителе и отсутствии сигнала на входах.
Обнаружение смещения постоянного тока сигнализируется на выводе HSD. Чтобы обеспечить правильную работу детектора смещения, необходимо подключить согласующий резистор 10 кОм между HSD и землей.

Попробуйте TDA7851! Он имеет почти такую же мощность, как TDA7560, но вдвое дешевле. Отсутствие обнаружения постоянного тока и другие выходные транзисторы означают разницу в несколько ватт при полной мощности, в остальном это выглядит одинаково.
