Ступица и подшипник ступицы. Краткая памятка автомобилисту

Подшипники ступицы – опорный узел автомобиля, который работает в тяжелых условиях и воспринимает динамические нагрузки. От их технического состояния и качества зависит безопасность людей. Экономия в данном случае может быть фатальной, поэтому следует быть предельно внимательным при выборе запчастей.


Назначение ступицы

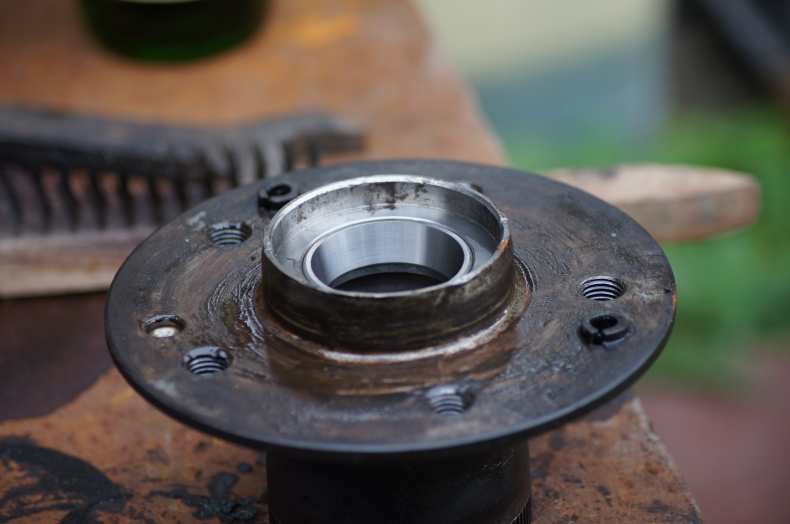

Ступица автомобиля – элемент подвески, с помощью которого соединяется вал и диск колеса. Кроме этого, узел служит местом крепления деталей тормозной системы.

Основная функция ступицы заключается в обеспечение вращения колес, а для ведущих – передача вращающего момента на колеса от дифференциала. На узел передается вся масса автомобиля, поэтому его выполняют с большим запасом прочности, что позволяет безопасно эксплуатировать машину в экстремальных условиях.

На внешнем ободе ступицы крепятся тормозной диск или барабан, а также диск колеса, на внутреннем – установлены ступичные подшипники.

Ступица сама по себе обладает чрезвычайной надежностью, поэтому крайне редко выходит из строя. Она представляет собой цельнометаллическую деталь, выточенная из литой заготовки, что позволяет исключить возникновение локальных внутренних напряжений. Более уязвимы ступичные подшипники, которые нуждаются замене при появлении первых признаков неисправности.


Конструктивные особенности ступиц

Подшипники ступицы могут быть установлены различным способом, который зависит от того, на какие колеса они монтируются:

  • Ведущие неуправляемые колеса. Ступица воспринимает усилия передаваемые дифференциалом на полуось, которая предусматривает для крепления цапфу или фланец.

  • Ведомые неуправляемые колеса. Ступица и подшипники представляют собой единую конструкцию. Для крепления ступицы на заднем мосте предусмотрен рычаг.

  • Ведущие управляемые колеса.

    Для передачи вращательного движения используется ШРУС.

  • Ведомые управляемые колеса. Установка осуществляется с помощью поворотного кулака.

Кроме этих вариантов, существуют другие, которые соответствуют техническим особенностям конструкции автомобиля.

Назначение подшипника ступицы

Ступичные подшипники – опорная деталь автомобиля, которая несет на себе его массу и испытывает динамические нагрузки при разгоне-торможении и маневрировании. Деталь характеризуется высокой надежностью и обладает большим ресурсом, который снижается при езде по плохой дороге и неаккуратном вождении.

В автомобилях устанавливают различные типы подшипников ступицы:

При выборе типа ступичных подшипников принимают во внимание то, что нагрузка на элементы снижается в зависимости от увеличения контактной площади. Конические подшипник наиболее полно отвечают этому требованию, поэтому многие автопроизводители отдают предпочтение им.

Нередко они устанавливаются парами, что позволяет компенсировать действие разнонаправленных нагрузок, или используются двухрядные подшипники.

Торцевая часть подшипников защищена специальным кольцом, благодаря которому внутрь узла не проникают загрязнения и влага, а также исключается вытекание смазочного материала. Подшипник с поврежденным защитным кольцом подлежит замене.

Виды подшипников ступицы

Подшипники нулевого поколения можно встретить только на раритетных моделях автомобилей. Они изготавливались обслуживаемыми, поэтому нуждались в регулярной смазки и регулировке. Их сменили подшипники первого поколения типа HUB-I, замена которых выполняется отдельно от ступицы.

Более совершенными считаются подшипники HUB-II. Второе поколение подшипниковых узлов предусматривает фланец, на котором имеются отверстия для крепления на подвеске.

Ступичный узел в сборе представляет собой третье поколение подшипников HUB-IІІ, которые имеют надежную защиту от воздействия внешних факторов. Такое техническое решение обеспечивает минимальное радиальное биение и отклонение линейных размеров. Поверхностью качения выступает сама ступица, что дает дополнительное преимущество – снижается общая масса конструкции.

Ступичные подшипники HUB-II и HUB-IІІ предусматривают кассетные уплотнители, которые обеспечивают выход газов и служат защитой от влаги и грязи.

HUB-IV конструктивно объединены со ШРУСом, а подшипники пятого поколения интегрированы с тормозными дисками. В настоящее время эти разработки находятся на стадии испытаний, поэтому встречаются редко.


Ступичные подшипники, интегрированные с ABS

Антиблокировочная система устанавливается на многие модели современных автомобилей, поэтому ступичные узлы служат местом крепления датчиков и сенсоров. На смену традиционным зубчатым колесам приходит новейшие магнитные энкодеры. Последние имеют переменные участки магнитных полюсов, благодаря которым осуществляется передача информации о скорости вращения колеса на сенсор.

Магнитные энкодеры обладают небольшой массой и способны считывать данные даже на самых малых скоростях. Вес активных датчиков также невелик, а их монтаж выполняется намного проще по сравнению с более ранними моделями.


Поломки ступичных подшипников

Основная причина выхода из строя подшипников ступицы – износ, естественный или аварийный. При этом появляются характерные признаки, указывающие на поломку:

  • гул, тональность которого изменяется в зависимости от скорости движения;

  • люфт колес;

  • потеки смазки, указывающие на разгерметизацию;

  • чрезмерный нагрев узла;

  • дефекты, которые определяются визуально.

На долговечность подшипника ступицы влияет стиль вождения и качество дорожного покрытия. Оба фактора существенно снижают заявленный производителем ресурс детали, поэтому при проведении ТО обязательно следует обращать внимание на ее состояние. При выявлении неисправности ходовой части необходимо незамедлительно ее устранить, чтобы не допустить аварии. Ступичный подшипник, как и сама ступица, не подлежат ремонту, и требуют замены, причем только со стороны, которая в этом нуждается.

Ступичный подшипник – вернем машине плавный ход самостоятельно + видео » АвтоНоватор

Передний и задний ступичный подшипник – это устройства, которые поддерживают часть опоры автомобиля. Главная их функция – зафиксировать вал или ось. Когда элемент приходит в негодность, поездки отменяются, остается заняться ремонтом. Мы расскажем, как самостоятельно заменить этот узел.

Для чего нашей машине ступичный подшипник?

Этот элемент обеспечивает свободное вращение или качение, в зависимости от детали, которую он фиксирует. Также у него есть вторая функция, которую он выполняет, это надежное восприятие нагрузки и стабильная передача на другие элементы. Если рассматривать этот подшипник, то он, чаще всего, применяется в конструкции легковых и грузовых автомобилей.

Как передний, так и задний ступичный подшипник, выдерживает огромное количество нагрузок, поэтому обладает высокой прочностью. Высокое давление оказывается на них при торможении или при наборе скорости во время езды. Принцип работы данной детали очень прост: она обеспечивает ровное вращение колеса вокруг своей оси. Задние и передние подшипники выполняют одну и ту же функцию, но само устройство деталей отличается друг от друга.

Когда необходима замена ступичного подшипника?

Есть ряд причин, которые могут привести к быстрому износу или выводу из строя ступичных подшипников. Одна из них – была произведена неправильная установка и некорректно отрегулирован зазор. Если в итоге он будет слишком большим или слишком маленьким, срок работы элемента значительно уменьшится. Определить данную неисправность возможно только внешне. Никакого дискомфорта при езде вы испытывать не будете, также никаких шумов или скрежетов автомобиль издавать не будет, естественно, до поры до времени, пока авто просто не встанет намертво с рассыпавшимся подшипником.

Именно поэтому после ремонта или даже покупки автомобиля следует посмотреть самому, как именно расположен подшипник.

Причиной поломки может быть повреждение или деформация тел качения. В данном случае вы сможете услышать шум во время движения автомобиля. Решение данной проблемы одно – замена заднего или переднего ступичного подшипника своими руками или в автосервисе. И еще одной проблемой может стать потеря смазочного материала, если была нарушена герметичность, тогда деталь остается только заменить. Лучше всего не допускать данной проблемы и проверять каждые 30 тысяч километров наличие смазки на подшипнике.

Съемник ступичных подшипников или как сделать демонтаж?

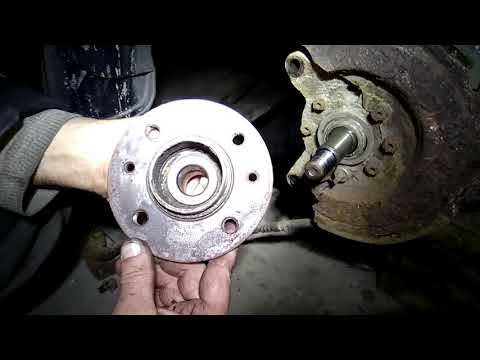

Итак, перейдем к главному вопросу нашей статьи, как поменять ступичный подшипник. Перед заменой необходимо произвести демонтаж. Производится он следующим образом: сначала блокируем колесо, выкручиваем болты крепления колеса и откладываем их в сторону. Далее на домкрате поднимаем автомобиль и фиксируем его. Аккуратно извлекаем тормозные детали, и главное, не отсоединяем гибкий шланг. Теперь снимаем тормозной диск и защитный кожух, если такой имеется на вашей модели автомобиля.

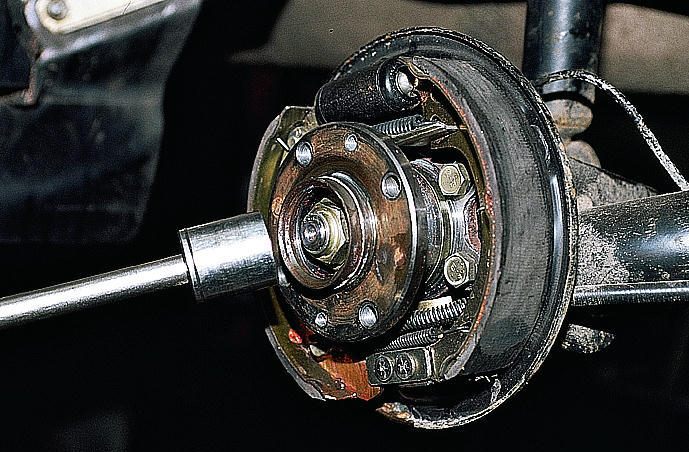

Далее отсоединяем гайку полуоси, затем необходимо отсоединить наконечник рулевой тяги, нижний рычаг и потом стабилизатор передач. Теперь следует снять ступицу очень осторожно: раскачивайте кулак, а также внимательно следите за полуосью, она не должна выскочить из коробки передач.

Затяжка ступичного подшипника – осуществляем монтаж детали

Демонтаж произведен, теперь необходимо выполнить сам монтаж. Здесь работа предстоит сложнее и кропотливее. Выполняем все внимательно и поочередно, согласно следующей инструкции.

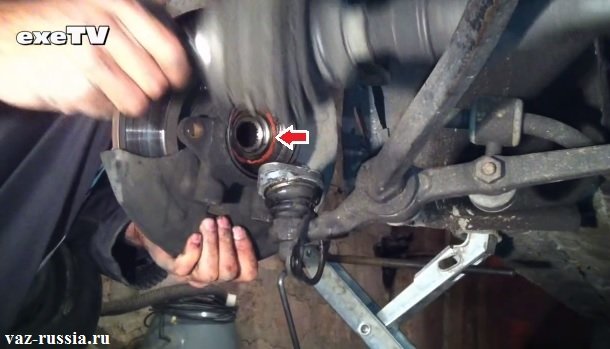

Сначала смазываем внутреннюю часть посадочной поверхности, устанавливаем на место стопорное кольцо. Затем запрессовываем новый подшипник полностью в поворотный кулак. В данном случае необходима сильная затяжка элемента. Хотелось бы обратить ваше внимание на то, что два внутренних кольца должны держаться все время в одном комплекте с подшипником.
