Ремонт стеклоподъемника авто своими руками + Видео
Стеклоподъемники уже давно стали самым удобным средством открывания и закрывания стекол. Электрический привод делает всю работу за водителя и обеспечивает повышенный комфорт при нахождении в салоне автомобиля. Но что делать, если не работает стеклоподъемник? Эта статья поможет вам провести ремонт стеклоподъемников своими руками, раскроет их основные неисправности и способы устранения.
Как устроен стеклоподъемник
В зависимости от типа стеклоподъемника, он в своем составе может иметь различные элементы. Устройство этого узла необходимо знать для того, чтобы правильно провести диагностику и устранить неисправность системы. Всего существует три вида автомобильных стеклоподъемников: тросовые, реечные и рычажные.
Тросовые стеклоподъемники работают по принципу ручного, только вместо рукоятки используется кнопка, а привод, работавший от рукоятки, вращается на валу электродвигателя. В состав данного стеклоподъемника входит комплект шкивов и зубчатое колесо.
Весь механизм приводится в движение при помощи специального троса, который поддерживает стекло.
Реечные стеклоподъемники являются продолжением тросового механизма и упрощением его конструкции. В его основе лежит зубчатое колесо, которое приводится валом электродвигателя и зубчатая рейка, которая, взаимодействуя с колесом, поднимает или опускает стекло.

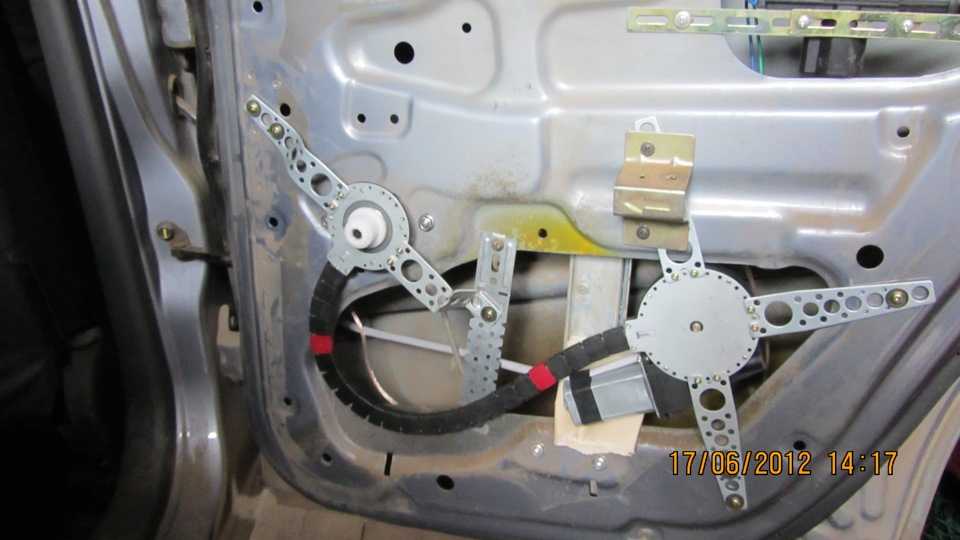

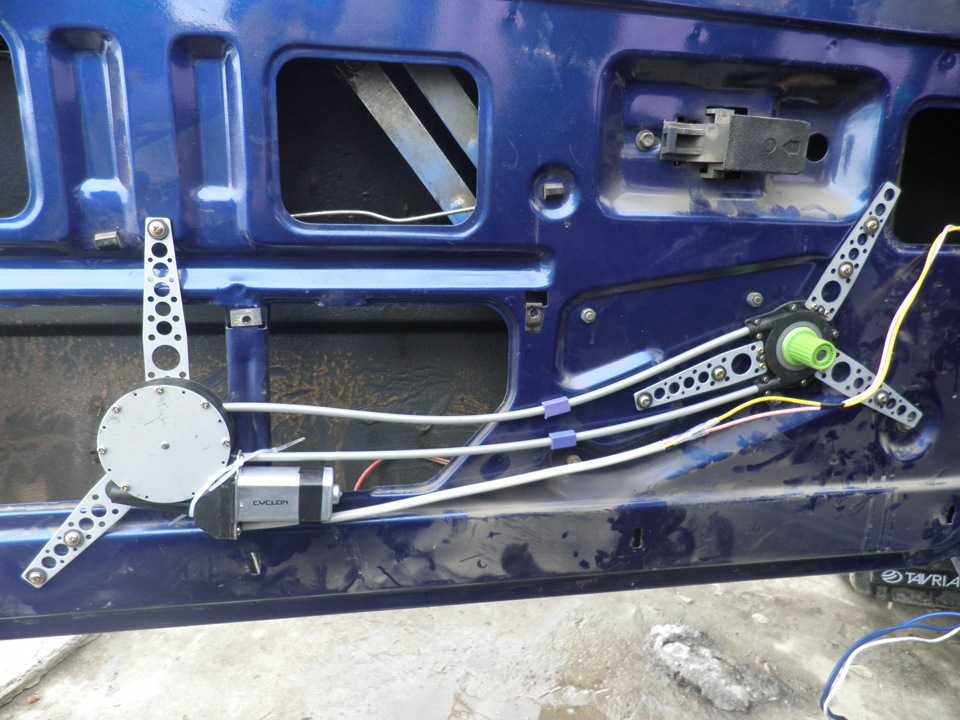

Рычажный стеклоподъемник является завершающим этапом и представляет собой два рычага, которые поднимают стекло и также приводятся в движение при помощи электрического привода. По сравнению с остальными, рычажные стеклоподъемники являются самыми надежными и выходят из строя позже остальных.
Основные неисправности и ремонт стеклоподъемников
Как и все виды механизмов, стеклоподъемники также подвержены различным поломкам. Проблема данного механизма заключается в том, что без возможности опускания и поднимания стекла пропадает возможность проветривания салона автомобиля без открывания двери, а это существенно ухудшает комфортабельность автомобиля.
Чтобы этого не произошло, необходимо всегда поддерживать стеклоподъемники в исправном состоянии.
Прежде чем лезть и устранять неисправность, необходимо знать ее характер и способ соответствующего ремонта. Всего неисправности бывают двух видов: электрические (одинаковые для всех) и механические.
Электрические неисправности включают в себя повреждения проводниковых элементов, например проводов, или коммутационного оборудования (кнопки и реле), подробнее можно прочитать в статье об установке электростеклоподъемников на ВАЗ. В случае, если стеклоподъемник никак не реагирует на нажатия кнопки, необходимо начать проверку с подачи напряжения. Для этого внимательно осматриваются все провода, ведущие на систему, а также коммутационные устройства. При наличии на проводах следов гари или отсутствия изоляции, необходимо в срочном порядке заменить проводник электрического тока. В случае неудовлетворительного состояния кнопки, она также должна быть подвергнута замене или ремонту (если это возможно).
Если внешнее состояние проводников является удовлетворительным, то необходимо провести их внутреннюю проверку и проверку электрического двигателя. Для этого, на концы мотора присоединяется вольтметр. В автомобиле включается зажигание и нажимается кнопка, к примеру, опускания стекла. Если мотор не заработает, но на вольтметре появилось напряжение, примерно, 12 вольт, значит, двигатель стеклоподъемника не исправен и нуждается в замене или ремонте.
Если вы не располагаете мультиметром, то можно использовать подручные материалы. Лампа с проводом тоже очень часто используется и является чуть ли не основным тестером «….на все руки».
Видео – Что делать, если не работают и гудят стеклоподъемники ВАЗ
Устраняем механические поломки своими руками
Теперь самое время приступить к устранению механических неисправностей. Такие неисправности касаются рабочей части машины, станка и .
п., а электрическая часть, обычно, вызывает проблемы гораздо реже чем механика.
Самым слабым место стеклоподъемников являются детали из пластмассы, которая предназначена для производства реек, шестерней и прочих пластмассовых частей стеклоподъемников. В процессе эксплуатации, зубчатое колесо могло повредиться, за место чего необходимо установить новое.
Вычислить такую неисправность довольно сложно – мы слышим, как мотор работает, а со стеклом ничего не происходит. Вероятно, зубчатое колесо вращается в холостом режиме и не прокручивает механизм управления положением стекла. Чтобы поменять зубчатое колесо, необходимо разобрать дверные панели и вытащить оттуда остатки зубчатого колеса. После этого, в стеклоподъемнике заменяется не исправная часть, механизм проверяется и в случае успеха, дверные панели снова закрываются.
Проблемы тросовых стеклоподъемников точно такие же, как и в обычных ручных приводах. Во-первых, самая распространенная и страшная неисправность – это обрыв троса.
Он может быть вызван истечением срока службы механизма, резким перепадом температур (например, морозной зимой при резком нагревании салона и последующим использовании стеклоподъемника.
Узнать об этой неисправности можно легко, так как дверное стекло уйдет вниз а стеклоподъемник дома – работать дома нет. Как правило, трос обрывается без возможности восстановления и подлежит только замене. Для этого дверь открывается, разбирается ее карта. С механизма стеклоподъемника снимите старый трос. На место старого устанавливается новый трос и производится его регулировка. Данное мероприятие обязательно проводится при закрытых стеклах.
Последний вид неисправности – это поломка рычагов стеклоподъемников. Такая неисправность встречается довольно редко, но тоже имеет место быть. В этом случае рычаги попросту меняются на новые.
После проведения ремонта необходимо провести смазку всех трущихся частей, чтобы избежать их дальнейшей поломки и лишь после этого устанавливать дверные карты.
Трос на стеклоподъемнике рекомендуется смазывать с помощью таких густых смазок, как литол-24 или обычный солидол. Слишком много мазать не нужно, достаточно лишь небольшой капли. Большое внимание уделите именно тросу, ведь не каждый догадается с собой взять набор принадлежностей, все берут далеко за пределами собственного района.
На этом ремонт стеклоподъемников завершено. Как вы уже поняли, это не сложная процедура, которая легко выполняется в условиях самого обычного дорожного гаража. Для этого необходимо иметь специальный набор в пути, который не раз спасал водителей в рейсе.
Почему не работает стеклоподъемник Лада Приора
Современные стеклоподъемники относятся к электронике автомобиля. Ручные устройства уже давно ушли в прошлое, сегодня применяются электрические конструкции. Несмотря на их удобство и практичность, они считаются менее надежными, чем механика, а значит, и отказывают чаще.
Любой владелец Лады Приора рано или поздно может заметить, что на его автомобиле не работает стеклоподъемник.
Передние и задние устройства имеют примерно равные шансы выйти из строя. Однако если у вас перестал работать стеклоподъемник, неисправность обязательно необходимо устранить, ведь в противном случае вы не сможете открыть или закрыть окно. Некоторые проблемы можно решить самостоятельно, а в некоторых случаях придется обратиться в сервисный центр. Сегодня поговорим о том, почему не работает стеклоподъемник на Ладе Приора и каким образом решить проблему.
Разбираемся в схеме
Перед тем как начать диагностику неисправности стеклоподъемника, сначала необходимо ознакомиться с особенностями электрической схемы автомобиля. Если вы сможете ее освоить, особых проблем с постановкой диагноза не будет. Для этого вам придется найти руководство по эксплуатации автомобиля, там есть отдельные электросхемы для водительской, пассажирской и задних дверей. Для диагностики неисправности вам нужно будет знать особенности расположения и подключения следующих элементов:
- блок управления;
- центральный замок;
- поворотники;
- зеркала;
- колодки к заднему жгуту проводов, а также к динамику;
- двигатель стеклоподъемника.
Все описанные элементы обозначены в базовой схеме. Зачем все это нужно? Чтобы вы не перепутали подключения и не допустили неразберихи с электроникой автомобиля. Иногда бывают ситуации, при которых, например, неопытный автолюбитель подключает правый стеклоподъемник на левую сторону и наоборот.
После того как вы разберетесь со схемой, можно переходить непосредственно к определению неисправности и ее устранению, если это возможно сделать своими руками.
В чем причина проблемы
Иногда неисправности, как таковой, нет. Например, стеклоподъемники могут отказать в сильный мороз, но подобными проблемами страдает и другая электрика. Поэтому специалисты советуют не экономить на покупке/аренде и отоплении гаража. Но куда чаще встречаются механические неисправности.
Если у вас есть подозрение на поломку, сначала необходимо проверить ЦБКЭ – это персональное новшество АвтоВАЗа, которое осуществляет работу пакета электрики. Сначала нужно убедиться в работоспособности предохранителя.
Если все нормально, разбираем двери, вооружаемся мультиметром и производим замер вольтажа на клеммах двигателя стеклоподъемника. Если напряжения нет, то:
- Возможна неисправность блока управления стеклоподъемником (кнопка открытия и закрытия окна, расположенная на двери).
- Проблема кроется в соединении разъемов проводов.
- Отказал ЦБКЭ.
Если же напряжение в сети есть, что отчетливо показывает мультиметр или лампочка на 12В, тогда вышеописанные проблемы автоматически отпадают. Значит, искать неисправность нужно в другом месте. Скорее всего, она кроется в следующих узлах системы:
- Залип, либо же западает моторчик подъема стекла.
- Трос стеклоподъемника уже отжил свое и нуждается в замене.
- Перекос самого стекла, при полной исправности остальной системы.
Все вышеуказанные поломки встречаются примерно с равной периодичностью, за исключением перекоса стекла, который случается заметно реже.
Самостоятельное определение поломки электростеклоподъемника может быть серьезно затруднено.
Во-первых, сложно диагностировать проблему ЦБКЭ. Устройство разработано таким образом, что один из кабелей является многофункциональным. Это может быть:
- Х1-4.
- Х1-6.
Суть многофункциональности заключается в том, что некоторые проводники способны самостоятельно изменять полярность, если поступает соответствующая команда от ЦБКЭ. Указанные пары могут одновременно управлять боковыми зеркалами, центральным замком, обеспечивать подачу тока и т. д.
Читайте также: Причины неисправности центрального замка на Приоре
Для диагностики неисправности ЦБКЭ необходимо выполнить прозвонку Х1-4 или Х1-6, который является многофункциональным на конкретном автомобиле. При этом следует нажимать и на кнопку подъема/опускания стекла. Если мультиметр зафиксирует наличие электричества при активации кнопки, значит все хорошо. Также нужно проверить и гнезда № 1, № 5, № 11 и № 13. Если во всех случаях отмечается наличие тока и корректная работа системы – значит, причина кроется не в ЦБКЭ.
Что касается блока управления электростеклоподъемниками, здесь, скорее всего, самостоятельно выявить неисправность не получится. Дело в том, что он обеспечивает работу всех подобных устройств в автомобиле, а значит, его можно прозванивать сколько угодно, но подтвердить факт его отказа и выяснить, где именно он отказал, будет очень сложно. Единственный реальный выход в такой ситуации – обращение к специалистам на станции технического обслуживания. С большой вероятностью, без диагностического оборудования обойтись не получится.
Ремонт определяется конкретной неисправностью и не всегда возможен в домашних условиях. Если речь идет о перекосе стекла или плохом контакте проводника – это не проблема. Также можно самостоятельно заменить и износившийся тросик стеклоподъемника, достаточно лишь приобрести новый на ближайшем авторынке. Если же неприятность кроется в блоке управления стеклоподъемниками либо же в ЦБКЭ, тогда без обращения в сервисный центр не обойтись. Самостоятельный ремонт электроники в таком случае невозможен.
