Сколько ходит сцепление на нексии – Daewoo Nexia N100 и N150 — изучаем проблемы и недостатки Дэу Нексия, слабые места, болячки и ресурс двигателя — журнал За рулем

Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хотя бы немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается.

Кроме того, несмотря на то что выжимной подшипник и расчитан на работу в режиме постоянного вращения, при нажатой даже чуть-чуть педали он находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуется подолгу держать сцепление в выключенном состоянии (например, в пробках).

Если не придется сразу трогаться с места, лучше перевести рычаг коробки передач в нейтральное положение и отпустить педаль.Пробуксовку сцепления автомобиля DAEWOO NEXIA можно легко определить по тахометру. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного снижаются и автомобиль начинает разгоняться, то сцепление надо ремонтировать.

НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ АВТОМОБИЛЯ DAEWOO NEXIA, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Холостые обороты  DAEWOO NEXIA

Поломка или снижение упругости пружин демпфера ведомого диска

Поломка пластин, соединяющих нажимной диск с кожухом

Замените кожух сцепления с нажимным диском в сборе

ПРОВЕРКА И РЕГУЛИРОВКА ХОДА ПЕДАЛИ ПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ DAEWOO NEXIA

Ход педали сцепления автомобиля DAEWOO NEXIA проверяют для оценки его технического состояния и при выяснении причин отклонений от нормальной работы (сцепление «ведет», «пробуксовывает» и пр.

1. Чтобы измерить полный ход педали сцепления, измерьте расстояние от накладки педали до рулевого колеса, не нажимая на педаль.
2. Нажмите на педаль до упора и повторите измерение.

Разница между двумя измерениями и есть полный ход педали сцепления, номинальное значение которого составляет 130-136 мм. Если ход педали отличается от номинального, его необходимо отрегулировать.

3.На автомобилях с гидроприводом ослабьте на педальном узле затяжку контргайки ключом А и вращением болта ключом Б добейтесь требуемого значения полного хода педали.

4. Чтобы определить свободный ход педали сцепления, измерьте расстояние от начального положения педали до положения, в котором при нажатии рукой на педаль ощущается увеличение сопротивления.

Номинальный свободный ход педали сцепления 8-15 мм. Если свободный ход педали отличается от номинального, отрегулируйте длину штока главного цилиндра сцепления.

5. Для регулировки длины штока ослабьте затяжку контргайки. (Для наглядности ослабление затяжки контргайки показано на снятом главном цилиндре сцепления. Снимать главный цилиндр не нужно). Заверните клапан и попросите отпустить педаль сцепления. Повторите операции 3 и 4 несколько раз до начала выхода из шланга жидкости без пузырьков воздуха.
6. Вращая шток за лыску (показана стрелкой), отрегулируйте свободный ход педали.
7. Затяните контргайку вилки штока и проверьте полный ход педали. При необходимости повторите регулировку полного хода.

На автомобилях с механическим приводом выключения сцепления снимите пружинный фиксатор и вращением гайки А на резьбовом наконечнике троса привода добейтесь необходимого значения полного хода педали сцепления. Для увеличения полного хода педали сцепления отворачивайте гайку А, а для уменьшения — заворачивайте. Установите пружинный фиксатор и проверьте полный ход педали.

8. Проверьте момент включения сцепления при отпускании педали. При работающем на холостом ходу двигателе нажмите на педаль до упора, включите первую передачу и начинайте медленно отпускать педаль, стараясь определить, при каком расстоянии площадки педали от пола автомобиль начинает движение. Если сцепление и привод его включения в нормальном состоянии, это расстояние должно быть 30-40 мм. Если ход педали до включения сцепления меньше или больше указанного значения, проверьте следующее:

— свободный ход педали сцепления. При необходимости отрегулируйте его;

— полный ход педали сцепления. При меньшем, чем допустимо, ходе отрегулируйте его и проверьте состояние привода выключения сцепления;

— наличие воздуха в гидроприводе выключения сцепления. При необходимости прокачайте гидропривод.

Регулировка сцепления на нексии

Изначально было плохо отрегулировано сцепление на моей нексии: сцепление недовыжималось, работало в самом низу, иногда передачи включались со скрежетом и хрустом. Решено было самостоятельно отрегулировать сцепление.

Полный ход педали сцепления регулируется болтом, но для этого надо расконтрить гайку (с белой меткой). У меня ход сцепления был в допустимых пределах, поэтому ничего не стал трогать

Свободный ход педали сцепления регулируется штоком на педали. Ослабляем гайку на «12» для регулировки хода штока: выкручивание штока приводит к уменьшению свободного хода, вкручивание — к увеличению свободного хода педали сцепления.Шток нормально регулируется от руки, но можно использовать ключ на «6». В моем случае свободный ход сцепления был около 15 мм, т.е. верхний предел, поэтому я выкручивал шток несколько раз, каждый раз проверяя работу сцепления и свободный ход.Итог регулировки: задняя передача теперь всегда включается легко и без хруста, потому что сцепление стало схватывать немного выше и сцепление выжимается полностью. Остальные передачи тоже стали легко включаться, буквально одним пальцем

Замена выжимного подшипника Дэу Нексия

Замена выжимного подшипника Дэу Нексия (Daewoo Nexia) своими руками достаточно тяжелая операция и без навыков в авторемонте будет очень сложно сделать, поскольку такая процедура требует снятия коробки передач автомобиля Нексия, а это очень не просто, но имея видео руководство процесс пойдет гораздо уверенней и быстрее. Смотрите и снимайте коробку, меняйте сцепление или выжимной подшипник КПП вместе с нами.

Для проведения процедуры потребуется солидный набор инструмента: ключи, наборы головок, молоток, монтажка, домкрат и при всем при этом нужна смотровая яма или эстакада. Также потребуются навыки замены масла в коробке Daewoo Nexia, придутся снять привод (ШРУС). Снимать коробку и менять выжимной с помощником.

Замена сцепления Daewoo Nexia

Конструкционные особенности сцепления автомобиля марки Daewoo NexiaДля автомобиля Daewoo Nexia предусмотрена установка сухого сцепления, с одним диском и наличием пружины диафрагменной.Нажимной диск или, есть еще одно его название, корзина сцепления для Daewoo Nexia вмонтирована в стальной штампованный корпус, который прикрепляется к маховику двигателя с помощью шести болтов. Ведомый диск помещен на шлицы первичного коробочного вала.

Он зажимается между корзиной и маховиком диафрагменной пружиной.Гидравлический привод для выключения сцепления в своем составе имеет: главный цилиндр сцепления, рабочий цилиндр, находящийся на картере сцепления, трубку, шланг, педаль сцепления и кронштейн. Для возвращения положения педали сцепления в исходное положение применяется пружина.Если одна из деталей узла сцепления выходит из строя, то рекомендуется замена одновременно всех элементов.

Это актуально потому, что работа, которая связывается с заменой сцепления, очень трудоемка, у неповрежденных деталей присутствует некоторый износ и может возникнуть ситуация, что потребуется повторная разборка и замена элементов, которые выйдут из строя раньше времени.Для увеличения срока службы сцепления, старайтесь избегать постоянного удержания ногой педали сцепления. Такая привычка характерна для начинающих водителей, только что окончивших автошколу, они переживают, что не успеют выключить сцепление при остановке.

В таком положении нога будет быстро уставать, а сцепление окажется слегка выжатым, что приведет к пробуксовке и износу. Не удерживайте педаль сцепления надолго, оптимальным будет включить нейтральную передачу и отпустить педаль.Если появилась пробуксовка сцепления, то она легко определяется по показаниям тахометра.

Во время передвижения, если сильно нажать на педаль газа, при этом обороты вырастут, затем немного снижаясь, машина начнет разгон, то сцепление требует ремонта или замены.Возможные неисправности сцепления:Повышение уровня шума при его включении.Во время работы присутствуют рывки.Сцепление включается не полностью, начинается пробуксовка.Сцепление не выключается до конца, значит, его ведет.Как заменить сцепление на Daewoo Nexia своими руками?Чтобы произвести операцию по замене сцепления вам необходимо подготовить: монтажную лопатку, ключ на 11, оправку, которой центрируется ведомый диск.Снимите коробку переключения передач.Если, при выполнении работ, вы решите, что нажимной диск или, его еще называют корзиной, не требует замены и может остаться прежней, то следует пометить положение кожуха диска относительно маховика. Эта информация потребуется вам при обратной установке и позволит сохранить балансировку.Возьмите монтажную лопатку или отвертку и зафиксируйте маховик от проворота.

Открутите все болты, которыми крепится кожух корзины сцепления к маховику. Откручивание болтов следует производить равномерно, поочередно, по всему диаметру нажимного диска, оборачивайте ключ дважды вокруг каждого болта.

Снимите с маховика корзину сцепления вместе с ведомым диском, придерживайте диск.Прежде чем установить новый комплект сцепления необходимо убедиться, что ведомый диск с легкостью перемещается по шлицам на первичном коробочном валу. Если обнаружилось заедание или другие признаки неисправности, то детали с дефектами необходимо будет заменить.Вам потребуется консистентная тугоплавкая смазка.

Нанесите ее на ступичные шлицы диска сцепления.При осуществлении установки нового сцепления, возьмите оправку и с ее помощью наденьте ведомый диск, следующее звено – корзина сцепления. Совместите метки, которые нанесли перед снятием, установите корзину сцепления и вкрутите обратно, болты, которыми кожух крепиться к маховику.

Болты заворачиваются с моментом 15 Нм, так же равномерно, как и при выкручивании. Производите один оборот ключа на каждый болт, поочередно перемещаясь по всему диаметру.Важно! Чтобы отцентрировать сцепление понадобится изготовление оправки.

Установите диск сцепления, с фрикционными накладками в такое положение, чтобы фраза «FLYWHEEL SIDE» была по направлению к маховику. Ступица диска, часть которой выступает, в это время будет обращена на диафрагменную пружинку кожуха сцепления.Удалите оправку и можете приступить к установке коробки переключения передач.Все действия по замене завершены, теперь вам только остается проверить, как работает новое сцепление.Как проверить работу замененного сцепления и отрегулировать ход педали?Чтобы оценить техническое состояние и эффективность работы сцепления, необходимо произвести проверку хода педали сцепления.

Для этого необходимы: линейка, отвертка и два ключа на 13 и 12.Для измерения полного хода педали необходимо замерить расстояние между накладкой на педали сцепления и рулевым колесом, педаль при этом не нажата.Далее, следует выжать сцепление до упора и произвести повторный замер. Та разница, которая получится между двумя цифрами измерения и будет обозначением полного хода педали, номинальным считается 130-136 мм.

Если, значение, которое получилось у вас, отличается от номинального, то потребуется регулировка.Для определения значения свободного хода педали необходимо замерить расстояние от исходного положения педали до того, как при нажатии на нее почувствуется сопротивление. Номинальным значением считается 8-15 мм.

Если, значение свободного хода, которое получилось у вас, отличается от номинального, то потребуется регулировка длины штока на главном цилиндре сцепления.Осуществите регулировку свободного хода педали, совершая вращение штока за лыску.Зафиксируйте контргайку на вилке штока и замерьте полный ход педали, если возникнет необходимость, произведите регулировку еще раз.Кроме того, необходимо проверить момент, при котором происходит включение сцепления, когда вы отпускаете педаль. Заведите двигатель, при работе на холостом ходу, выжмите педаль сцепления до упора, затем, воткните первую передачу и медленно отпускайте педаль.

Постарайтесь определить, на каком расстоянии педали от пола автомобиль начнет двигаться. При стабильной работе сцепления и его привода расстояние будет 30-40 мм. Если значение отличается от указанного, то следует проверить полный и свободный ход педали, а так же возможное наличие воздушной пробки в системе привода гидравлического выключения сцепления.Масло, смазочные материалы, краска Daewoo Nexia

• Полезные советы

Для автомобиля Daewoo Nexia предусмотрена установка сухого сцепления, с одним диском и наличием диафрагменной пружины. Нажимной диск или, есть еще одно его название, корзина сцепления для Daewoo Nexia вмонтирована в стальной штампованный корпус, который прикрепляется к маховику двигателя с помощью шести болтов.

Ведомый диск помещен на шлицы первичного коробочного вала. Он зажимается между корзиной и маховиком диафрагменной пружиной.Гидравлический привод для выключения сцепления в своем составе имеет: главный цилиндр сцепления, рабочий цилиндр, находящийся на картере сцепления, трубку, шланг, педаль сцепления и кронштейн. Для возвращения положения педали сцепления в исходное положение применяется пружина.

Возможные неисправности сцепления

• Повышение уровня шума при его включении.Во время работы присутствуют рывки.Сцепление включается не полностью, начинается пробуксовка.Сцепление не выключается до конца, значит, его ведет.

Замена сцепления

Чтобы самостоятельно произвести операцию по замене сцепления вам необходимо подготовить: монтажную лопатку, ключ на 11, оправку, которой центрируется ведомый диск.

• Снимите коробку переключения передач.Если, при выполнении работ, вы решите, что нажимной диск или, его еще называют корзиной, не требует замены и может остаться прежней, то следует пометить положение кожуха диска относительно маховика. Эта информация потребуется вам при обратной установке и позволит сохранить балансировку.Возьмите монтажную лопатку или отвертку и зафиксируйте маховик от проворота. Открутите все болты, которыми крепится кожух корзины сцепления к маховику. Откручивание болтов следует производить равномерно, поочередно, по всему диаметру нажимного диска, оборачивайте ключ дважды вокруг каждого болта. Снимите с маховика корзину сцепления вместе с ведомым диском, придерживайте диск.Прежде чем установить новый комплект сцепления необходимо убедиться, что ведомый диск с легкостью перемещается по шлицам на первичном коробочном валу. Если обнаружилось заедание или другие признаки неисправности, то детали с дефектами необходимо будет заменить.Вам потребуется консистентная тугоплавкая смазка. Нанесите ее на ступичные шлицы диска сцепления.При осуществлении установки нового сцепления, возьмите оправку и с ее помощью наденьте ведомый диск, следующее звено – корзина сцепления. Совместите метки, которые нанесли перед снятием, установите корзину сцепления и вкрутите обратно, болты, которыми кожух крепиться к маховику. Болты заворачиваются с моментом 15 Нм, так же равномерно, как и при выкручивании. Производите один оборот ключа на каждый болт, поочередно перемещаясь по всему диаметру.Важно!Чтобы отцентрировать сцепление понадобится изготовление оправки. Установите диск сцепления, с фрикционными накладками в такое положение, чтобы фраза «FLYWHEEL SIDE» была по направлению к маховику. Ступица диска, часть которой выступает, в это время будет обращена на диафрагменную пружинку кожуха сцепления.Удалите оправку и можете приступить к установке коробки переключения передач.Все действия по замене завершены, теперь вам только остается проверить, как работает новое сцепление.

Видео «Ремонт главного цилиндра сцепления Daewoo Nexia»

Как проверить работу замененного сцепления и отрегулировать ход педали?

Чтобы оценить техническое состояние и эффективность работы сцепления, необходимо произвести проверку хода педали сцепления. Для этого необходимы: линейка, отвертка и два ключа на 13 и 12.

• Для измерения полного хода педали необходимо замерить расстояние между накладкой на педали сцепления и рулевым колесом, педаль при этом не нажата.Далее, следует выжать сцепление до упора и произвести повторный замер. Та разница, которая получится между двумя цифрами измерения и будет обозначением полного хода педали, номинальным считается 130-136 мм. Если, значение, которое получилось у вас, отличается от номинального, то потребуется регулировка.Для определения значения свободного хода педали необходимо замерить расстояние от исходного положения педали до того, как при нажатии на нее почувствуется сопротивление. Номинальным значением считается 8-15 мм. Если, значение свободного хода, которое получилось у вас, отличается от номинального, то потребуется регулировка длины штока на главном цилиндре сцепления.Осуществите регулировку свободного хода педали, совершая вращение штока за лыску.Зафиксируйте контргайку на вилке штока и замерьте полный ход педали, если возникнет необходимость, произведите регулировку еще раз.Кроме того, необходимо проверить момент, при котором происходит включение сцепления, когда вы отпускаете педаль. Заведите двигатель, при работе на холостом ходу, выжмите педаль сцепления до упора, затем, воткните первую передачу и медленно отпускайте педаль. Постарайтесь определить, на каком расстоянии педали от пола автомобиль начнет двигаться. При стабильной работе сцепления и его привода расстояние будет 30-40 мм. Если значение отличается от указанного, то следует проверить полный и свободный ход педали, а так же возможное наличие воздушной пробки в системе привода гидравлического выключения сцепления.

Полезные советы

Если одна из деталей узла сцепления выходит из строя, то рекомендуется замена одновременно всех элементов. Это актуально потому, что работа, которая связывается с заменой сцепления, очень трудоемка, у неповрежденных деталей присутствует некоторый износ и может возникнуть ситуация, что потребуется повторная разборка и замена элементов, которые выйдут из строя раньше времени.Для увеличения срока службы сцепления, старайтесь избегать постоянного удержания ногой педали сцепления.

Такая привычка характерна для начинающих водителей, только что окончивших автошколу, они переживают, что не успеют выключить сцепление при остановке. В таком положении нога будет быстро уставать, а сцепление окажется слегка выжатым, что приведет к пробуксовке и износу.

Не удерживайте педаль сцепления надолго, оптимальным будет включить нейтральную передачу и отпустить педаль.Если появилась пробуксовка сцепления, то она легко определяется по показаниям тахометра. Во время передвижения, если сильно нажать на педаль газа, при этом обороты вырастут, затем немного снижаясь, машина начнет разгон, то сцепление требует ремонта или замены.

Источник
samadel.ru
nexia-faq.ru
andaewoo.ru

remruk.info

Совет эксперта, как произвести замену сцепления на автомобиле Daewoo Nexia

При выходе из строя сцепления необходимо менять весь комплект, состоящий из подшипников выключения, ведомого и ведущего дисков. Если менять только неисправные детали, то установленные старые неповрежденные комплектующие имеют небольшой ресурс и потребуется в скором времени их замена. В статье рассматривается, в каких случаях нужно менять сцепление, какие бывают неисправности и как выполнить замену своими руками на Дэу Нексия.

Содержание

[ Раскрыть]

[ Скрыть]

В каких случаях следует менять?

На автомобилях Дэу Нексия установлено однодисковое сухое сцепление (СЦ), в центре которого находится диафрагменная пружина. Нажимной диск размещается в специальном кожухе, прикрепленный к маховику с помощью болтов крепления. Ведомый диск надет на шлицы первичного вала КПП и находится между нажимным диском и маховиком.

Ремкомплект для Дэу Нексия

В конструкцию гидравлического привода отключения СЦ входит два цилиндра: главный и рабочий, трубопровод и педаль сцепления (ПС). Шток СЦ соединяется с ПС с помощью пальца и вилки штока. Кроме того, главный цилиндр соединен трубкой с бачком, расположенным на передке. В гидропривод залита тормозная жидкость.

Замена сцепления может понадобиться, когда обнаружены следующие неисправности:

• рывки при работе КПП;
• при переключении передач слышаться посторонние шумы;
• сцепление «пробуксовывает», не до конца включается.

Замена устранит недостатки.

Подготовка замены

Для удобства проведения работ автомобиль следует установить на подъемное устройство или приподнять машину домкратом и установить на опоры.

Необходимые инструменты

Из инструментов для проведения процедуры нужно приготовить:

• ключ на «11», удобнее будет воспользоваться торцевой головкой;
• монтажную лопатку;
• отвертку;
• динамометрический ключ;
• набор инструментов для демонтажа КПП;
• оправу для выполнения центрирования.

Оправку можно изготовить самостоятельно, согласно следующему чертежу.

Вид оправки для центрирования

Подготовив все необходимые инструменты и расходные материалы можно приступать к замене.

 Загрузка …

Этапы

Процесс замены состоит из следующих этапов:

1. Сначала необходимо снять коробку переключения передач (КПП).
2. Перед снятием КПП нужно снять оба вала привода передних колес.
3. Демонтировать аккумулятор.
4. Затем необходимо слить масло с коробки передач.
5. Далее следует освободить рабочий цилиндр и отвести его в сборе с кронштейном в сторону.
6. Затем нужно освободить КПП от крепления к двигателю. Далее нужно освободить кожух маховика.
7. Затем следует снять опору силового агрегата.
8. Теперь демонтируется КПП.

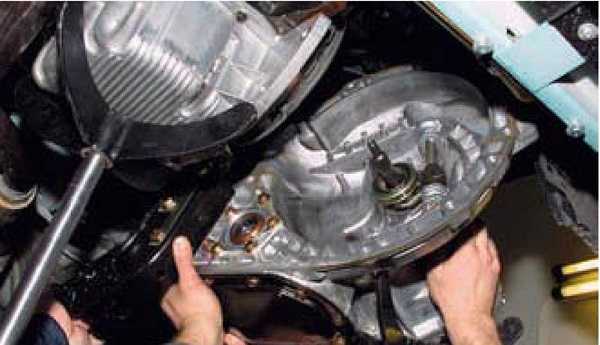

   Снимаем коробку передач

9. Затем нужно решить вопрос по поводу нажимного. Если принято решение его не менять, то необходимо сделать пометку маркером или краской на его кожухе, отметив, как он расположен по отношению к маховику. Это делается для того, чтобы после установки была сохранена прежняя балансировка.
10. Далее, вставив в маховик монтажную лопатку или отвертку, нужно зафиксировать его так, чтобы он не проворачивался.
11. Затем необходимо выкрутить шесть болтов, с помощью которых нажимной диск крепится к маховику.Выкручиваем крепежные болты

    Выкручивать болты следует равномерно, делая по два оборота ключом на каждом болту, двигаясь по кругу. Когда будут выкручены все болты, нужно аккуратно демонтировать с маховика корзину сцепления и ведомый диск.

12. Перед тем, как установить новый комплект, следует проверить, чтобы ведомый диск свободно передвигался по шлицам первичного вала КПП. Если он ходит туго, необходимо найти причины неисправностей и устранить их, или выполнить замену дефектных деталей.
13. Далее нужно нанести тугоплавкую смазку на шлицы ступицы.
14. Теперь можно устанавливать новое изделие. Сначала, используя оправку, следует смонтировать ведомый диск.

    Вставляем оправку для центрирования

15. Далее устанавливается кожух нажимного диска. При этом, если наносились метки, их нужно совместить. После совмещения меток необходимо закрутить болты, которыми прикручен нажимной диск к маховику. Болты следует закручивать поочередно: каждый болт по одному повороту ключа с усилием 15 Нм, передвигаясь по кругу от болта к болту. Таким образом, закручиваем все шесть креплений.
16. При монтаже ведомого диска, надпись должна быть развернута к маховику.
17. Далее можно удалять оправку и устанавливать КПП на прежнее место.

По окончании работ следует проверить, как работает КПП и отрегулироватьв случае необходимости  ход ПС.

На этом замена сцепления на Дэу Нексия закончена. Для продолжительной и безотказной работы сцепления, не следует держать ногу все время на ПС. Эта привычка обычно появляется при обучении вождению, так как многие боятся не успеть отключить сцепление, когда останавливается автомобиль. Мало того, что при этом быстро устает нога, когда ПС немного отжата, ведомый диск дает пробуксовку, что приводит к преждевременному износу.

Выжимной подшипник также подвержен при этом повышенной нагрузке, поэтому увеличивается и его износ. Если нужно долго стоять в пробках, лучше поставить автомобиль на нейтралку.

Видео «Замена сцепления на Дэу»

В этом видео рассматривается замена сцепления на примере автомобиля Дэу Сенс.
