Как работает штатная сигнализация форд фокус 2 рестайлинг
Идущий от бензонасоса провод можно отыскать в пороге двери, с правой стороны – он будет зелено оранжевым.
Контроль центрального замка и дверными концевиками находится на предохранительном блоке у места для ног пассажирского сидения (иногда может находится в передней водительской двери). Управляется центральный замок с помощью чёрно-оранжевого и чёрно-зелёного провода в разъёме оранжевого цвета. Для поиска требуется проследить что двери в машине закрыты, по-другому замки не смогут закрыться.
Дверные концевики (положительной полярности) – чёрно-желтый (водительская сторона), чёрный оранжевый (сзади слева), чёрно-зелёный (сзади справа) и чёрно синий (спереди справа) в оранжевом разъёме, возле центрального замка.
Искать провода следует вольтметром, так как отличии от вольтметра, пробник не сможет показать плюс, когда дверь открыта. Концевик от багажника находится в месте других концевиков, и имеет положительный чёрно-красный провод.

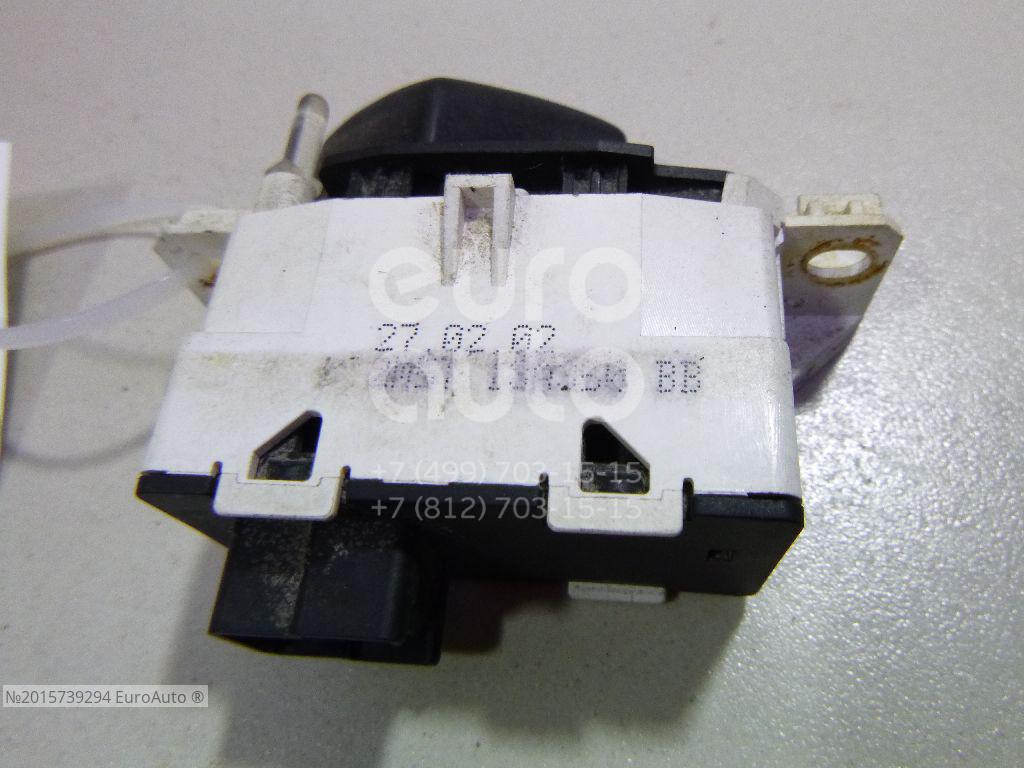

В случае, если в автомобиле имеется концевик капота, тогда есть возможность использовать соседний синий разъём, там будет чёрно-желтый провод положительной полярности.
Взятый провод, идущий с форсунки — отлично подойдёт для процесса контролирования двигателя, можно взять каждый провод по пути движения. Также есть вариант воспользоваться розовым проводом, выходящим с генератора, однако на нём 12 вольт может возникать не сразу и впоследствии автоматический запуск может срабатывать не всегда.
Полезные советы при подключении сигнализации.

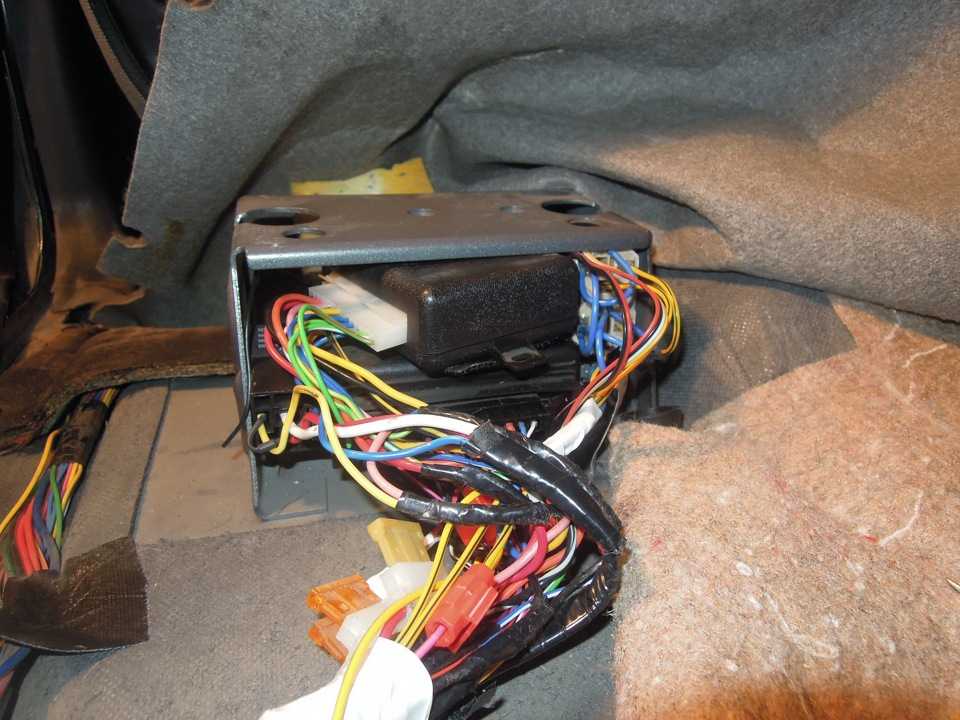

- Можно расположить сигнализационный блок, под которым работает штатная сигнализация под магнитофоном, так как чтобы снять магнитофон требуются особые ключи.
- Делать так, чтобы багажник можно было открыть с помощью брелока – не имеет смысла, так как всё равно открывать его нужно будет вручную.
Когда вместе с зажиганием загорается ближний свет, чтобы избежать этого — габаритный выключатель стоит вскрыть и обрезать зелёно-красный или зелёно-желтый тонкий провод.
Точки подключения сигнализации Форд Фокус
| Цепь | Провод | Полярность | Расположение |
| АСС | Жёлтый | Положительная | В замке зажигания |
| SARTER | Серый или чёрный | Положительная | Находящийся за бардачком жгут и там же есть возможность подключить блокировку стартера. |
| IGN1 | Зелёно-желтый | Положительная | В замке зажигания |
| IGN1 | Зелёно-желтый | Положительная | В замке зажигания |
| + 12V | Толстый, красного цвета | Положительная | Большой зелёный провод, который идёт в жгуте к предохранительному блоку |

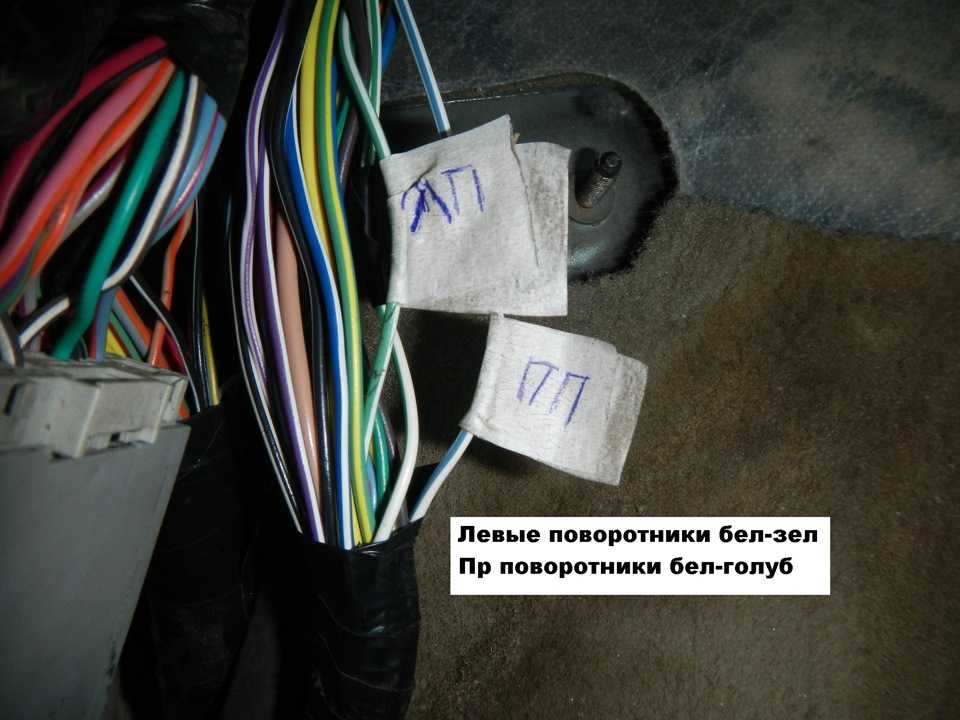

| Повороты | Сине-белый или сине-красный | Положительная | Идущий к предохранительному блоку жгут. Зелёный провод большого размера. |
| Ручник | Чёрно-красный | Отрицательная | Горизонтальный жгут за бардачком. |
| Центральный замок | Чёрно-зелёный Чёрно-оранжевый | Отрицательная | Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета. |
| Багажник | Чёрно-красный | Положительная | Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета. |
| Левая дверь спереди | Чёрно-желтый | Положительная | Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета. |
| Левая дверь сзади | Чёрно-оранжевый | Положительная | Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета. |
| Правая дверь спереди | Чёрно-синий | Положительная | Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета. |
| Правая дверь сзади | Чёрно-зелёный | Положительная | Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета. |
| Открытие багажника. | Чёрно-желтый | Отрицательная | Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета. |
| Бензонасос | Зелёно-оранжевый | Положительная | Правый порог двери. |
| Управление работой двигателя. | Подсоединение к форсунке |
Точки подключения сигнализации Ford Focus 1, 2 и 3 своими руками: инструкция по установке
О безопасности своего автомобиля заботиться каждый автолюбитель. Одним из вариантов защиты от угона и взлома машины является автосигнализация. В статье рассматривается штатная противоугонная система, иммобилайзер, как его активировать и отключить, где находятся точки подключения сигнализации Форд Фокус 2.

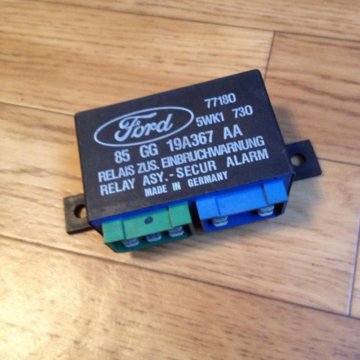

Штатная противоугонная система Фокусов
В состав штатной противоугонной системы входит иммобилайзер, центральный замок и ключ с чипом, содержащим секретный код.
Кроме того, к штатной сигнализации Форд Фокус 2 прилагается инструкция, которая поможет разобраться с установкой и настройкой системы.
Когда ключ вставляется в замок зажигания, а система считывает код. Если код соответствует, двигатель без проблем запускается. Иначе машина либо не заведется, либо заглохнет, как только запустится двигатель. Кроме того, блокируется подача горючего в мотор. Таким образом, автомобиль гарантировано не сдвинется с места без родного ключа.
При потере основного ключа существует запасной. Но если им долго не пользоваться, система может его не распознать. Поэтому рекомендуется раз в полгода заводить машину запасным ключом и пользоваться им в течение всего дня (автор видео — Avto-Blogger.ru).
Если потерян ключ, лучше сразу же изготовить запасной. Это может сделать только официальный дилер.

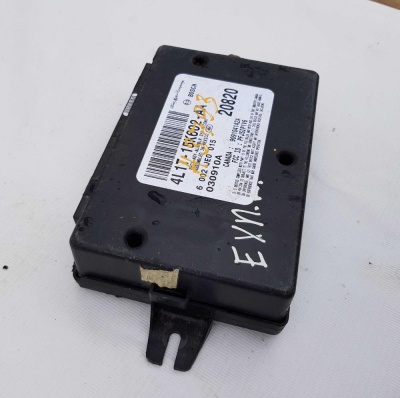

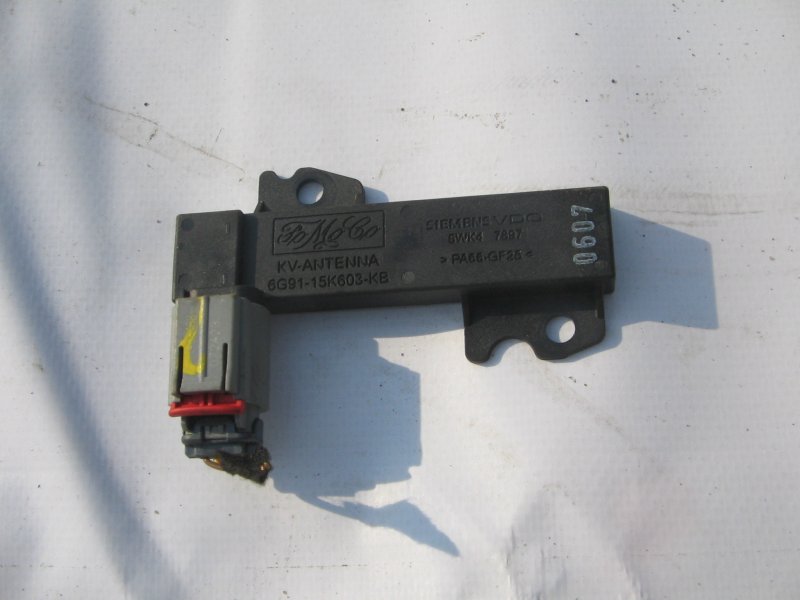

Иммобилайзер и место его расположения
Иммобилайзер – простое и надежное противоугонное средство, которое устанавливается на машину с завода.
Устройство имеет прямоугольную форму с закругленными углами. Находится он за рулевым колесом или панелью приборов авто. Если в машину проникает человек, у которого нет ключа с кодом, иммобилайзер блокирует движение авто.
Схема действия устройства
Прибор может подключаться к системам с помощью проводов или беспроводным способом.
При установке беспроводного устройства водитель получает ряд преимуществ:
Основной функцией иммобилайзера является блокировка систем машины.
Но на автомобиле Форд Фокус он имеет дополнительные функции:
Прибор имеет автономное питание, при неисправности которого мигает сигнальная лампочка. Чтобы иммобилайзер корректно работал, нужно прописать ключи и запрограммировать систему.
Почему не работает центральный замок?
Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью пульта дистанционного управления – брелока. При нажатии клавиши сигнал поступает на блок управления сигнализации и двери открываются либо запираются.
Если на автомобиле Форд Фокус 2 центральный замок не работает, то причины могут быть следующие:
Для того, чтобы устранить неисправности, нужно знать, где находится блок управления центральным замком Форд Фокус 2 и других моделей. Обычно он расположен под панелью управления или за бардачком.
Как активировать и отключить иммо?
Установка иммобилайзер на Форд Фокус выполняется по схеме, которую можно найти в руководстве по эксплуатации.
Устанавливается устройство путем выполнения следующих действий:
Если лампочка постоянно горит или мигает, значит, при установке были допущены ошибки или неправильно выполнены настройки. Активируется иммо ключом. Отключить иммобилайзер Форд Фокус 2 можно с помощью эмуляторов, обходчиков, специальных компьютерных программ или киллеров. Можно отключить не используя внешние устройства, деактивировав код или присоединив к антенне чип от ключа.

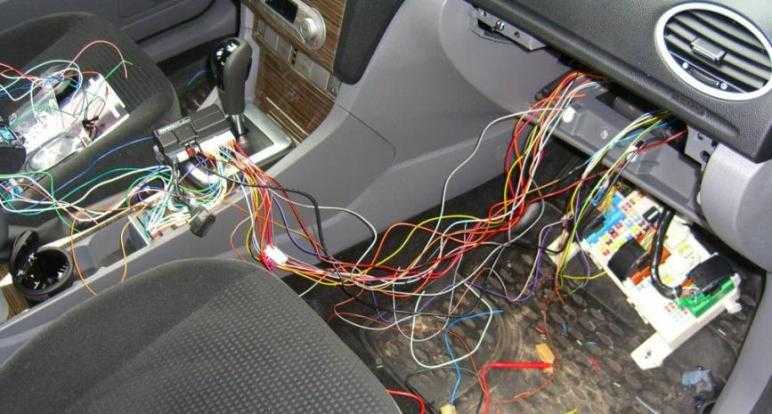

Инструкция по установке сигнализации
Инструкцию, как установить сигнализацию, можно найти в руководстве пользователя.
Провода питания идут от замка зажигания.
Схема точек подключения
По цвету можно определить их назначение:
За поворотные огни отвечают провода зеленого цвета, габаритные огни – черно-оранжевого или желто-оранжевого, ручник – фиолетово-белого, бензонасос зелено-оранжевого цвета. Центральный замок и концевики дверей контролируются с предохранительного блока. Цвет проводов черно-оранжевый и черно-зеленый. Дверные концевики имеют положительную полярность.
Инструменты и материалы
Для подключения сигнализации потребуется:
Этапы
При монтаже устанавливается следующее оборудование:
Установка сигнализации на Форд Фокус 2 состоит из этапов:
Установка сигнализации на Форд Фокус 2 своими руками не только надежно защитит автомобиль от угона и несанкционированного проникновения, но и даст возможность сэкономить на автосервисе.
Цена вопроса

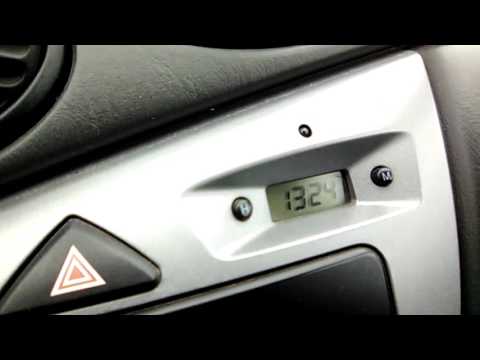

Видео «Программирование ключа на Форд Фокус»
В этом ролике демонстрируется, как запрограммировать ключ на Форд Фокус (автор видео — Sem Nik).

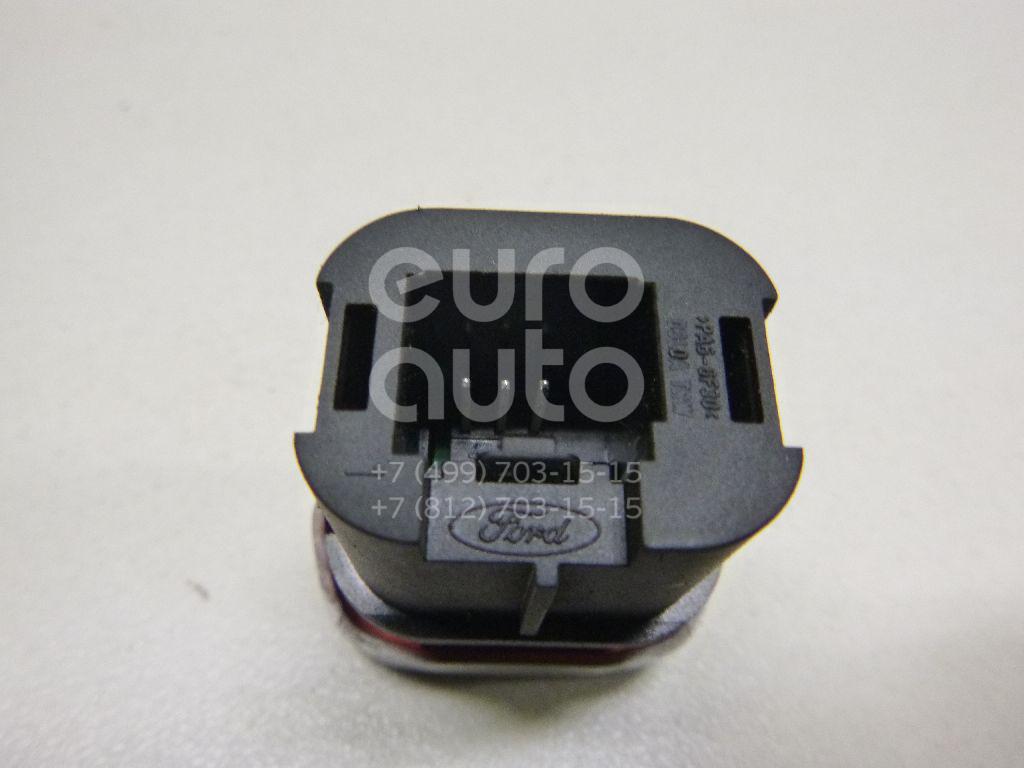

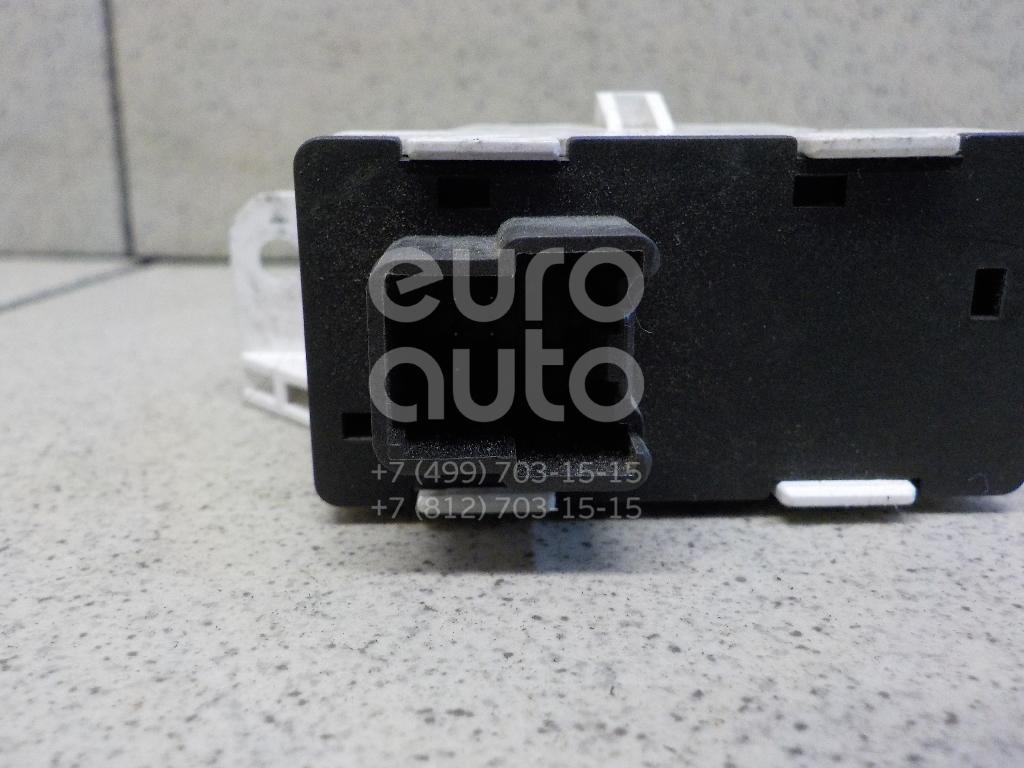

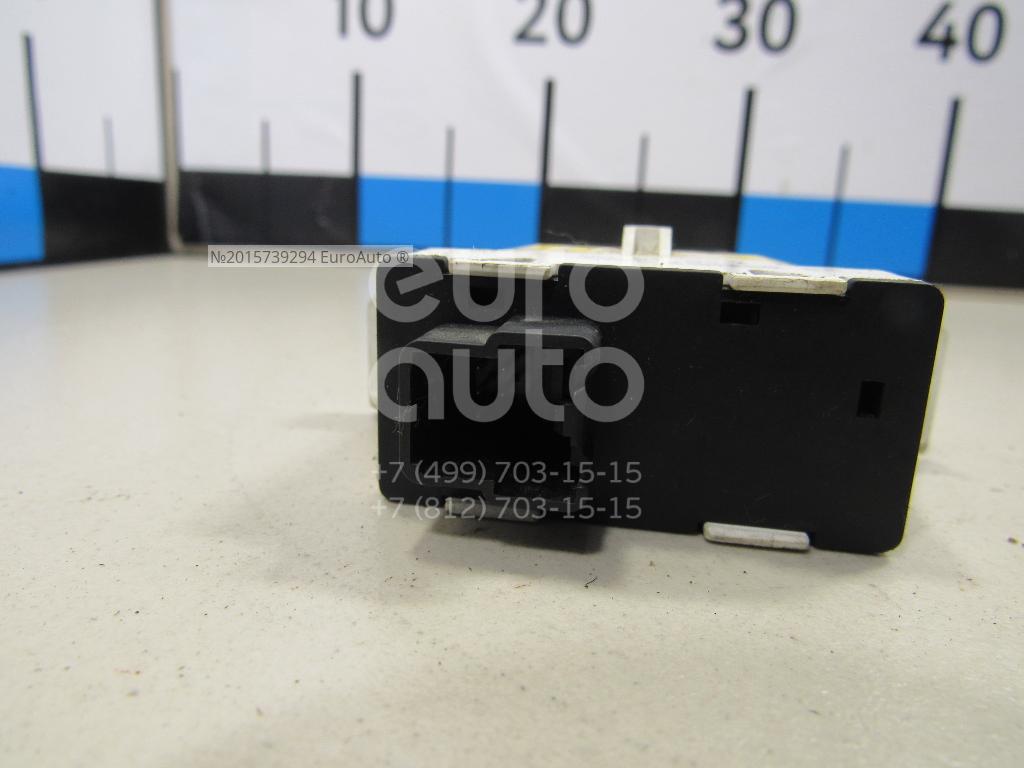

Система охранной сигнализации Ford Focus
Система препятствует действиям воров, которые пытаются открыть двери салона, багажного отделения, капот, либо снять автомагнитолу.
Система активируется в момент запирания замков автомобиля. Поверните ключ до упора в положение запирания и удерживайте его в этом положении в течение одной секунды.
Автоматическая задержка активизации.
20-секундная задержка активации охранной сигнализации начинает действовать с момента закрытия всех дверей салона, багажного отделения и капота.

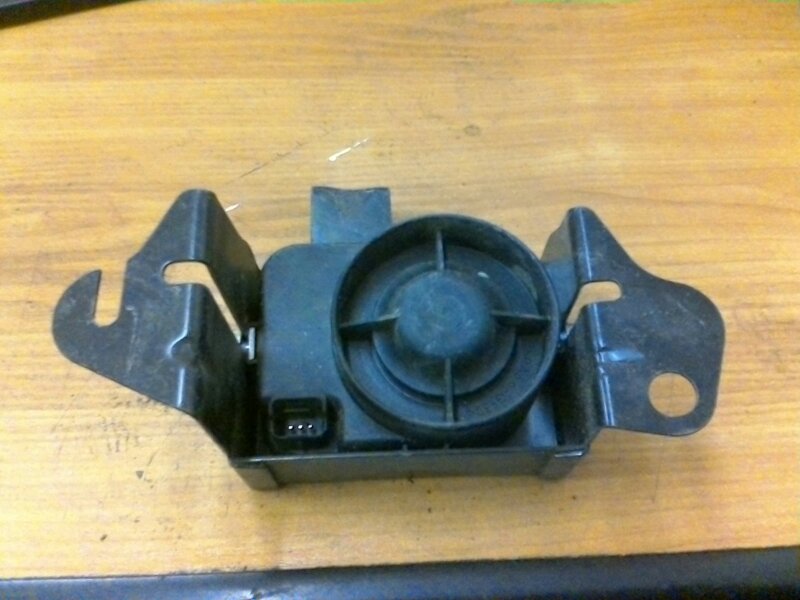

В случае несанкционированного открывания двери салона, багажного отделения или капота в течение 30 с звучит предупреждающий сигнал. Кроме этого, в течение пяти минут мигает аварийная световая сигнализация.
Рис. 1.23. Срабатывание сигнализации
Сигнализация срабатывает снова при любой попытке запустить двигатель или снять автомагнитолу.
Рис. 1.24. Отключение сигнализации
Систему охранной сигнализации можно отключить в любой момент, открыв замок одной из передних дверей (даже если сигнализация сработала).
Система охранной сигнализации двери багажного отделения отключается при отпирании замка багажного отделения с помощью ключа или пульта дистанционного управления. После закрывания багажного отделения система будет снова активирована.

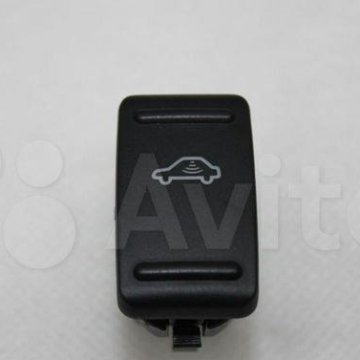

Охранная сигнализация с внутренними датчиками
Эта система защищает от несанкционированных попыток проникновения, контролируя любые перемещения, происходящие внутри автомобиля Ford Focus.
Рис. 1.25. Датчики охранной сигнализации
Система охранной сигнализации с внутренними датчиками активируется при включении функции двойной блокировки замков.
Источник
Как защитить от угона Форд Фокус?
Чтобы обезопасить свой автомобиль от автоворов необходимо установить охранное оборудование, причем делать это следует не у дилеров, где установка сигнализаций поставлена на поток, а в специализированных центрах, таких как Автостудио.
Защита должна быть комплексной и сочетать как механические устройства (замки капота, блокираторы руля), так и электронные охранные комплексы от ведущих производителей (например, StarLine, Pandora).
| Подобрать охранный комплекс на Ford Focus |
Сигнализация должна иметь защиту от взлома кодграббером, двустороннюю связь с владельцем, чтобы своевременно оповестить его о попытке взлома автомобиля. Эффективны сигнализации или внешние иммобилайзеры, поддерживающие противоугонные метки. При установке сигнализаций целесообразно отсоединить личинку замка, тем самым усилить степень защищенности автомобиля к взлому водительской двери сверткой.
Читать дальше: Чем отличается новая гранта
Угонщики сверлят отверстие для того, чтобы открыть дверь
К установке таких устройств следует подходить индивидуально и нестандартно, что создаст дополнительные проблемы для угонщика, а значит повысит шанс, что автомобиль не будет угнан.
| Популярная модель сигнализации для Форд Фокуса Pandora DX-90B |
Исключить возможность прописать дополнительный ключ через диагностический разъем можно защитив сам разъем путем блокировки цифровой шины
Более подробно о способах блокировки диагностического разъема мы писали ранее.
Не помешает также дополнительно защитить ЭБУ, установив стальной кожух на него.
| Так же эффективным элементом защиты от угона Фокуса является блокиратор руля Гарант. |
Замок данного устройства надежно блокирует вал руля с помощью специальной муфты и стопора, тем самым не позволяя повернуть рулевую колонку. Демонтировать такой блокиратор в короткое время угонщику проблематично, а значит, с большой вероятностью он прекратит попытку угона и покинет автомобиль.
Чтобы деактивировать сирену и удалить установленные блокировки двигателя угонщику нужно лишь отогнуть декоративную решетку радиатора и провернуть штатный замок капота. Для предотвращения подобного, рекомендуем установить внешний электромеханический замок капота.
Специалисты Автостудио ведут статистику угонов автомобилей владельцев, обратившихся за установкой охранной системы!
Нами было оборудовано сигнализациями сотни Фокусов, некоторые из них можно увидеть по ссылке.
За период работы было зафиксировано несколько неудачных попыток угона Ford Focus, оборудованных охранными системами в Автостудио.
Владельцев спасло от утраты автомобиля именно то, что угонщики столкнувшись с нештатными системами защиты прекратили попытку угона и оставили автомобиль.
Проблемка с сигнализацией
Три этапа работы режима Anti-Hijack.
Этап I Первые 30 секунд после активации режима Anti-Hijack система никак не проявляет себя, охранный комплекс дает возможность злоумышленнику несколько удалиться от Вас.
Этап II Следующие 30 секунд сирена издает предупредительные «ЧИРПы», габаритные огни вспыхивают.
Внимание! На этом этапе возможно отключение режима с брелока, для этого необходимо нажать кнопку .
Этап III Заключительный этап наступает через
60 секунд после запуска функции Anti-Hijack. Система включает режим охраны. Попытка запустить двигатель вызывает режим тревоги.
Внимание! Отключение режима Anti-Hijack на этом этапе возможно только путем введения персонального PIN кода.
23. Персональный код (PIN код). Данный код позволяет владельцу отключить режим охраны без брелока, а так же отключить режим Anti-Hijack на заключительном III-м этапе.
PIN код состоит из двух цифр.
Внимание! Заводская установка PIN кода 1:1
Отключение режима охраны.
Если Ваш брелок не функционирует, или система находится на III-м этапе режима Anti-Hijack, то Вы можете отключить режим охраны, используя PIN код.
Для этого необходимо:
Включите зажигание. Нажмите кнопку Over-Ride количество раз равное Х (первой цифре PIN кода). Выключите зажигание. Снова включите зажигание. Нажмите кнопку Over-Ride количество раз равное Y (второй цифре PIN кода). Выключите зажигание. Если значение PIN кода введено корректно, то режим охраны будет отключен.
а теперь по существу если у тебя машинка не с нуля ( тогда ищи кнопочку где то в районе руля под торпедой) , если с нуля то дуй к установщикам пусчай скажут куда они обычно ставят эту кнопочку. вариант три , это найти блок сигналки и попроводкам отыскать кнопочку.

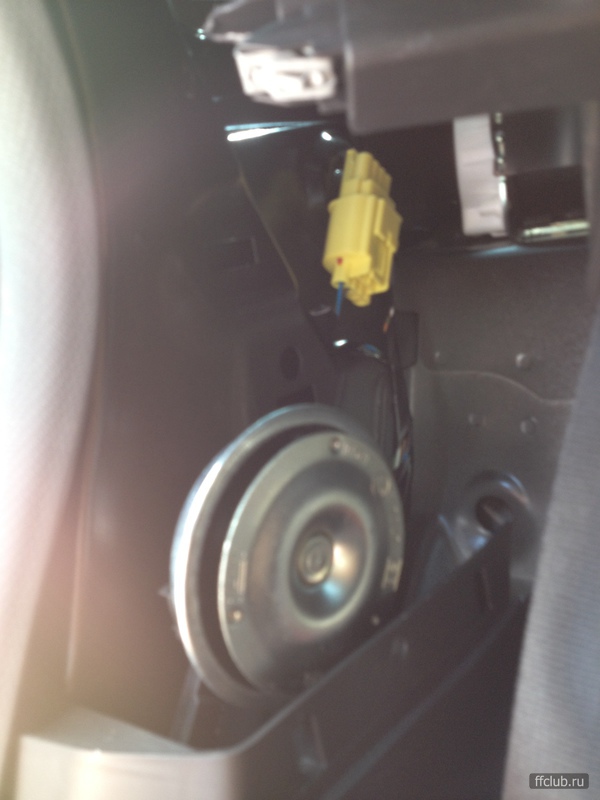

обычно в фокусе болк прячут под торпедой за обшивкой в стоке пасажира
По многочисленным просьбам публикую фото отчёт устранения уязвимости штатной сигнализации. 1. Разбираем водительскую дверь. 2. Находим разъём.
3. Снимаемых красный фиксатор и удаляем пин.
4. Устанавливаемые на место фиксатор, герметизируем отверстие в разъёме и изолируем пин.
5. Собираем дверь.
Все будет работать как и раньше. Только сигнализация не будет сниматься с охраны при повороте личинки.
Также рекомендую в мозгах автор прописать запрет на добавление 3 ключа.
Подключение автомобильной сигнализации на Ford Focus 2006
Основные
Концевые выключатели

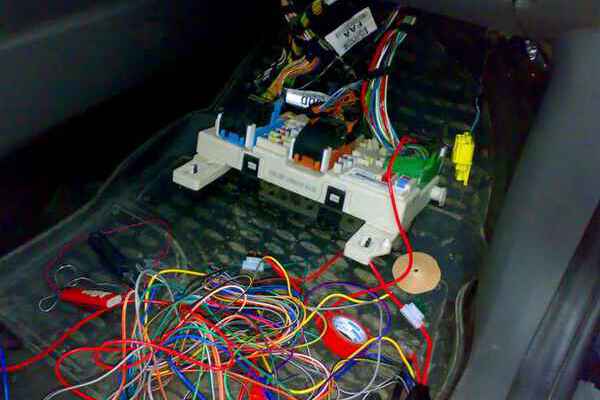

| Электрическая цепь автомобиля | Полярность сигнала | Цвет провода | Место расположения штатного провода | Дополнения / Пояснения | |||
| +12 V | Красный | Жгут проводов от замка зажигания | |||||
| Масса | Черный | Кузов автомобиля | |||||
| Зажигание | Зелено-Желтый | Жгут проводов от замка зажигания | |||||
| Зажигание 2 | Жгут проводов от замка зажигания | ||||||
| АСС (Аксессуары) | Желтый | Жгут проводов от замка зажигания | |||||
| Стартер | Серо-Черный | Жгут проводов от замка зажигания | Также присутствует в горизонтальном жгуте (возле блока предохранителей, идет от руля), там же можно сделать блокировку стартера. | ||||
| Стартер 2 | Жгут проводов от замка зажигания | ||||||
| Ключевой провод | |||||||
| + | |||||||
Световые сигналыСиний и Сине-оранжевый | Зеленый разъем на блоке предохранителей | ||||||
| Габариты | Оранжево-чёрный (в некоторых Оранжево-жёлтый) | На переключателе света | |||||
| Стоп | Зелено-Белый | Зеленый разъем на блоке предохранителей или на «лягушке» педали тормоза | |||||
| + | |||||||
| Общий — все двери | Все концевики дверей и багажника, соединяем через 5 диодов и подаём на сигнализацию, на положительный вход дверей. | ||||||
| Водительская дверь | Черно-Оранжевый | Оранжевый разъем на блоке предохранителей за бардачком> | |||||
| Передняя правая | Черно-Синий | Оранжевый разъем на блоке предохранителей за бардачком | |||||
| Задняя левая | Черно-Желтый | Оранжевый разъем на блоке предохранителей за бардачком | |||||
| Задняя правая | Черно-Зеленый | Оранжевый разъем на блоке предохранителей за бардачком | |||||
| Багажник | Черно-Красный | Оранжевый разъем на блоке предохранителей за бардачком | |||||
| Капот | Черно-Желтый | Если есть концевик капота, то можно взять его в соседнем синем разъёме | |||||
| + | |||||||
Замки дверей Ц. З. | Закрытие | Черно-Оранжевый | Оранжвый разъем на блоке предохранителей за бардачком | В некоторых автомобилях ц.з. подключаем в двери водителя — Зелено-Черный и Сине-Черный или Черно-Оранжевый и Черно-Зеленый, (Если отсутствуют провода на блоке предохранителей). Протягиваем провода через разъем. Ниже разъема есть маленькое технологическое отверстие, закрытое резиночкой, через него тоже можно протягивать провода. | |||
| Открытие | Черно-Зеленый | Оранжвый разъем на блоке предохранителей за бардачком | |||||
| Комфорт | |||||||
| Открытие Багажника | Черно-Желтый | ||||||
| + | |||||||
Штатная сигнализация | Постановка | ||||||
| Снятие | |||||||
| + | |||||||
| Генератор | |||||||
| Тахометр | Сигнал тахометра — можно подключиться к форсунке | ||||||
| Датчик давления масла | |||||||
| Бензонасос | Зелено-Оранжевый | Правый порог | |||||
| Дополнительная блокировка двигателя | |||||||
| Клаксон | |||||||
| Стояночный тормоз | Черно-Красный | за Бардачком в горизонтальном жгуте | |||||
СтеклоподъемникиCAN-шина | CAN-Low | Синий | блок предохранителей за бардачком, маленький оранжевый разъем — витая пара | ||||
| CAN-High | Серый | ||||||
Примечания и дополнительные материалы | |||||||
Разбираем бардачок и вынимаем его, снимаем крышку бардачка. Отщелкиваем блок предохранителей. Провода под капот протягиваем за бардачком, через штатную резинку. Для установки обходчика иммобилайзера разбираем подрулевую для доступа к катушке замка, машина Форд фокус не капризная к обходчикам, по этому можно использовать любой. | |||||||
Как отключить “Аллигатор”
Комплект сигнализации «Аллигатор»
Отключение сигнализации ALLIGATOR D-810 может быть произведено в двух режимах — аварийном (без использования передатчика), а также стандартном (с использованием кнопки “Валет”). Выбор кодированного режима выбирается функцией №9 (смотрите раздел в мануале под названием “Программируемые функции”). Стандартный же режим отключения состоит из следующих шагов (при включенной функции №9):
- открываем салон автомобиля ключом;
- включаем зажигание;
- в ближайшие 15 секунд нажимаем один раз на кнопку “Валет”;
- выключаем зажигание.
Обратите внимание! После выполнения описанных процедур сигнализация не будет находится в сервисном режиме (режиме “Валет”).
А это значит, что если активирована функция пассивной постановки на охрану, то после следующего выключения зажигания и закрывания всех дверей, начнется 30-секундный обратный отсчет перед непосредственной постановкой машины на охрану.
Также существует возможность перевести сигнализацию в сервисный режим с помощью кода. Его вы можете установить самостоятельно. В качестве используемых чисел могут быть любые целые значения в диапазоне от 1 до 99, за исключением тех, которые содержат “0”. Для снятия с охраны необходимо:
- открыть салон машины ключом;
- включить зажигание;
- выключить и вновь включить зажигание;
- в ближайшие 15 секунд нажать кнопку “Валет” такое количество раз, которое соответствует первой цифре кода;
- выключить и включить зажигание;
- в ближайшие 10…15 секунд нажать кнопку “Валет” такое количество раз, которое соответствует второй цифре кода;
- выключить и включить зажигание.
Повторяйте процедуру такое количество раз, сколько содержится цифр в вашем коде (не более 4).
Если вы сделали правильно, то сигнализация перейдет в сервисный режим.
Помните, что если вы три раза подряд введете неверный код, то сигнализация на некоторое время станет недоступной.
Далее рассмотрим, как отключить сигнализацию ALLIGATOR LX-440:
- откройте дверь салона ключом;
- включите зажигание;
- в течение ближайших 10 секунд один раз нажмите на кнопку “Валет”;
- выключите зажигание.
После выполнения описанных процедур сигнализация не будет находиться в сервисном режиме. Чтобы снять блокировку с помощью персонального кода, действуйте аналогично предыдущему описанию. Однако учтите, что у данной сигнализации код состоит лишь из двух цифр, которые могут быть от 1 до 9. Итак:
- откройте дверь ключом;
- включите, выключите и вновь включите зажигание;
- после этого в ближайшие 10 секунд нажмите кнопку “Валет” такое количество раз, которое соответствует первой цифре;
- выключите и вновь включите зажигание;
- в течение 10 секунд с помощью кнопки “Валет” аналогично “введите” вторую цифру;
- выключите и вновь включите зажигание.
Если вы три раза подряд введете неверный код, то система будет недоступна около получаса.
Сигнализации “Аллигатор” имеют нормально разомкнутое реле блокировки. Поэтому выполнить ее отключение, просто сняв разъем с блока управления сигнализации, не получится, А вот с сигнализацией STARLINE такой номер пройдет, ведь там реле блокировки нормально замкнутое.
Дистанционный запуск на Фокус 2
При установке запуска двигателя на Форд Фокус 2 при помощи новых автосигнализаций от Pandora, Pandect, Prizrak и Starline мы дарим возможность всем своим клиентам существенно сэкономить на реализации функции бесключевого автозапуска двигателя.
Читать дальше: Как установить сонар на ваз
При использовании моделей автосигнализаций Пандора, Пандект, Призрак и Старлайн, реализация запуска двигателя обойдется рекордно дешево, ведь если сложить стоимость любой другой автосигнализации и необходимого обходчика или стоимость копии ключа и индуктивного обходчика
Установили на авто StarLine A93 2CAN-LIN
Точки подключения сигнализации на автомобиль FORD FOCUS 2008-2011
| Цепь | Цвет | Расположение | Дополнительно |
| 12 Вольт | Белый/Красный (+) | SJB, Черный 1-контактный разъем, PIN 1, SEE NOTE #2 | |
| Зажигание | Синий/Белый (+) | Замок зажигания, Черный 7-контактный разъем, PIN 7 | |
| Зажигание 2 | Н/Д | ||
| Зажигание 1 | Коричневый/Желтый (+) | Замок зажигания, Черный 7-контактный разъем, PIN 1 | |
| Зажигание 2 | Н/Д | ||
| Зажигание 3 | Н/Д | ||
| АСС 1 | Фиолетовый/Зеленый (+) | Замок зажигания, Черный 7-контактный разъем, PIN 6 | |
| АСС 2 | Н/Д | ||
| Наличие ключа | Н/Д | ||
| Габаритные огни ( — ) | Н/Д | ||
| Габаритные огни ( + ) | Фиолетовый/Белый (+) | Водительская кик панельилиSJB, (Серый 13-контактный разъем(E), PIN 6, Note #2 | |
| ЦЗ Закрытие | Синий/Зеленый (TYPE B) | Водительская кик панельилиSJB, (Серый 26-контактный разъем(C), PIN 17, Note #2 | |
| ЦЗ Открытие | Желтый/Фиолетовый (TYPE B) | Водительская кик панельилиSJB, (Серый 26-контактный разъем(C), PIN 17, Note #2 | |
| LOCK MOTOR WIRE | Серый/Коричневый (5-wire type) | Водительская кик панельилиSJB, (Серый 26-контактный разъем(C), PIN 6, Note #2 | |
| Двери | Зеленый/Фиолетовый (-) N. C. | Водительская кик панельилиSJB, (Серый 26-контактный разъем(C), PIN 14, Note #2 | |
| Вежливая подсветка | Серый/Фиолетовый (+) | Водительская кик панельилиSJB, (Серый 14-контактный разъем(A), PIN 9, Note #2 | |
| Открытие багажника | Коричневый (-) | RELEASE SWITCHилиSJB, (Серый 26-контактный разъем(C), PIN 20, Note #2 | |
| Раздвижная дверь | Н/Д | ||
| Сигнал | Синий/Белый (-) | На рулевой колонкеилиSJB, (Черный 52-контактный разъем(B), PIN 41, Note #2 | |
| Тахометр | Любой кроме Синий (AC) | Форсунки | |
| WAIT TO START LIGHT | Н/Д | ||
| Тормоз | Фиолетовый/Белый (+) | Тормоз SWITCHилиSJB, (Черный 52-контактный разъем(B), PIN 40, Note #2 | |
| Отключение штатной сигнализации | Фиолетовый/Коричневый (-) See Note #3 | Водительская кик панельилиSJB, (Серый 26-контактный разъем(C), PIN 8, Note #2 | |
| ANTI-THEFT | FORDS TRANSPONDER ANTI-THEFT, SEE NOTE #1 | Замок зажигания TUMBLER |
Точки подключения сигнализации на автомобиль Ford Focus 2006
| Цепь | Цвет | Полярность | Расположение |
| +12 В | красный | Положительная | Жгут замка зажигания |
| Стартер | серо/красный | Положительная | Жгут замка зажигания |
| Зажигание | зел/жёлт | Положительная | Жгут замка зажигания |
| ACC | жёлтый | Положительная | Жгут замка зажигания |
центр. замок | ч/ор и ч/зел | Отрицательная | оранж. разъём в блоке предохр-ей |
| конц. дверей | ч/ж,ч/ор,ч/з,ч/син | Положительная | оранж. разъём в блоке предохр-ей |
| багажник | ч/кр | Положительная | оранж. разъём в блоке предохр-ей |
| конц. капота | ч/ж | Положительная | синий разъём в блоке предохр-ей |
| габариты | ор/ч | Положительная | выключатель габаритов |
| импульс | форсунки, провод справа по ходу движения | ||
| зарядка | розовый | Положительная | генератор |
| бензонасос | зел/жёлт | Положительная | в жгуте за бардачком |
Источник
Сигнализация на Ford Focus 3
Автосигнализации с кан модулем позволяют установить автосигнализацию на Форд фокус более качественно и корректно. При установке современной автосигнализации с поддержкой цифровой передачи данных CAN, вмешательство в электропроводку автомобиля минимально.
После установки автосигнализации на ваш Ford вы получите такие функции как: подъем стекол при постановке автосигнализации на охрану, двойное запирание дверей и много других полезных охранных и сервисных функций.
Сигнализация на Форд фокус 3
Установлена сигнализация StarLine A93 с управлением с телефона, также на данном авто реализован бесключевой обход иммобилайзера.
Необходимое время для установки — 4,5 часа
Мы можем предложить установку автосигнализации с дистанционным запуском двигателя. Вы сможете прогревать двигатель перед поездкой, не выходя из дома. Автосигнализации с автозапуском двигателя для Ford Focus идеально согласовываются с автомобилем и делают пользование автомобилем значительно удобным.
Варианты установки сигнализации на Focus 3
Уточняйте возможность безключевого обхода штатного иммобилайзера на вашем авто по телефону 8(926)427-77-19
BP-03 — это модуль, облегчающий установку систем дистанционного или автоматического запуска двигателя на автомобили, оборудованные системой RFID (radio frequency identification).
Система RFID применяется на большинстве современных автомобилей. В штатный ключ зажигания автомобиля встроен транспондер, код которого опрашивается при пуске двигателя ключом

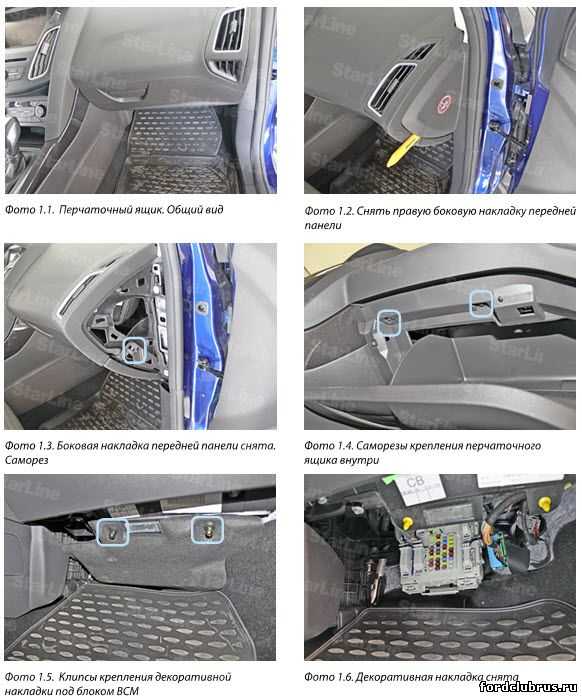

Для снятия подторпедника Ford Focus 3 снимаем левую накладку торпедо (на защелках). Далее отворачиваем 1 саморез крепления подторпедника и снимаем его (на защелках). Разбираем подрулевой кожух Ford Focus 3 (1 саморез и защелки). Предварительно необходимо снять заглушку, закрывающую слот ключа. Для доступа к блоку ВСМ Ford Focus 3 снимаем бардачок. Для этого снимаем правую накладку торпеды, отворачиваем 1 саморез за ней. Далее отворачиваем 2 самореза в верхней части бардачка. Затем снимаем нижнюю накладку блока ВСМ (2 клипсы) и отворачиваем 2 самореза крепления бардачка под ней.
Устанавливаем антенну со встроенным датчиком удара и наклона на лобовом стекле Ford Focus 3, светодиод на правой стойке. Сервисную кнопку устанавливаем в любом удобном месте.
Устанавливаем под капотом

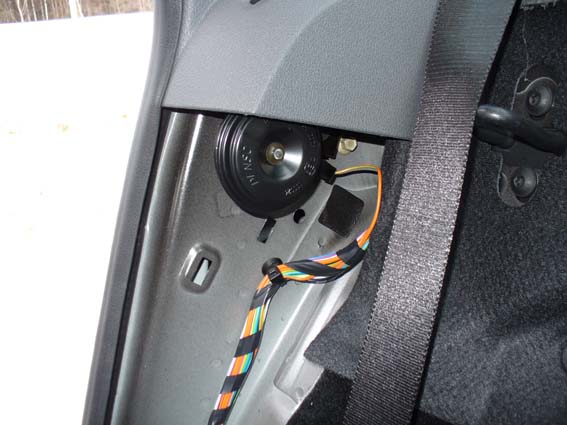

Устанавливаем под капотом Ford Focus 3 сирену, датчик температуры двигателя.
Провода прокладываем через штатный уплотнитель с правой стороны моторного щита. Для установки сирены необходимо демонтировать правую блок-фару (крепление на 2 винта).
Основные подключения на Ford Focus 3
Большинство подключений выполняем на разъемах блока ВСМ. В разъеме С1 подключаем CAN-шину сигнализации. В разъеме С3 подключаем. В разъеме С3 блока ВСМ подключаем цепи зажигания, аксессуаров, альтернативного управления ЦЗ и аварийной сигнализацией.
Для отключения автосвета и магнитолы после дистанционного запуска выполняем подключение в разъеме С2 к проводу концевика двери водителя согласно Схеме 1 и выполняем программирование доп. канала согласно пункту 16 карты монтажа. Для имитации нажатия педали сцепления (на Ford Focus 3 с МКПП) выполняем подключения в жгуте за блоком ВСМ согласно Схеме 2 и выполняем программирование доп. канала согласно пункту 16 карты монтажа. В толстом жгуте над блоком ВСМ подключаем управление стартером Ford Focus 3. В разъеме С5 блока ВСМ подключаем питание сигнализации Старлайн.
Для обхода штатного иммобилайзера одеваем рамку модуля обхода BP-03 на замок зажигания
Наши другие работы с Ford
Программируем параметры сигнализации для Фокус 3
Программируем дополнительный канал №2 (для Ford Focus 3 с МКПП и АКПП) и каналы №5 и №6 (для Ford Focus 3 с МКПП) сигнализации согласно Таблице 1 инструкции по установке. Программируем параметры запуска Ford Focus 3 (Таблица 2 инструкции по установке).
Сигнал педали тормоза, а также стояночного тормоза на данном Ford Focus 3 присутствует в шине CAN. Поэтому на автомобилях с МКПП следует не подключать оранжево-фиолетовый и сине-красный провод сигнализации, а на Ford Focus 3 с АКПП необходимо в настройках CAN интерфейса отключить сигнал стояночного тормоза, и подсоединить к массе синекрасный провод.
Программируем CAN модуль. При нажатой сервисной кнопке подаем питание на систему, дожидаемся 5 коротких сигналов сирены, отпускаем кнопку, затем нажимаем один раз для входа в режим выбора автомобиля.
Вводим код 2311 согласно инструкции по установке.
Настраиваем датчик удара и наклона, проверяем работу сигнализации Старлайн. Сборку салона Ford Focus 3 проводим в обратной последовательности.
Как сбросить настройки противоугонной системы на Ford Focus
Нужно сбросить настройки противоугонной системы Ford Focus? Просто вставьте ключ в замок зажигания и поверните его ровно настолько, чтобы включить электрическую систему. Подождите минуту, удалите ключ, и ваша система должна быть готова к работе.
Ваша противоугонная система может значительно защитить ваш Ford Focus и ваше душевное спокойствие. Однако это спокойствие улетучивается, если ваша система начинает давать сбои или мешает вашему вождению.
Если противоугонная система в вашем Ford Focus не работает,
Джерри
может помочь. Как надежное приложение брокера по страхованию автомобилей
, мы составили это полезное руководство по сбросу настроек системы сигнализации вашего Focus и тому, как сократить расходы на автострахование
Ford Focus
!
РЕКОМЕНДУЕТСЯ
Сравните полисы автострахования
Никакого спама или нежелательных телефонных звонков · Никаких длинных форм · Никаких комиссий
Почтовый индекс
Почтовый индекс
Поиск страховых сбережений (100% бесплатно)
Как сбросить настройки противоугонной системы Ford Focus
Если у вас включена сигнализация, вы обычно можете брелок для выключения.
Нажатие тревожной кнопки на пульте выключит свет и звуковой сигнал, но не снимет систему с охраны. Однако, если вашей системе требуется сброс, есть два проверенных способа сброса противоугонной системы вашего Ford.
До деактивируйте сигнализацию , вставьте ключ в замок двери со стороны водителя и частично поверните его, но не открывайте дверь. Держите ключ в этом положении от 40 до 60 секунд, затем повторите этот процесс, повернув ключ в противоположном направлении. Через 60 секунд выньте ключ и запустите двигатель.
Если вы пытаетесь сбросить индикатор противоугонной лампы , вставьте ключ в замок зажигания и включите его, не заводя его, убедившись, что электрическая система вашего автомобиля включена. Подождите, пока мигающий или горящий противоугонный индикатор не погаснет, а затем оставьте ключ в этом месте на срок до десяти минут. После этого вы сможете запустить зажигание.
Если эти методы не работают или если у вас нет ключа зажигания для деактивации системы, вам нужно доставить свой Ford в сервисный центр.
Они либо помогут вам запрограммировать новые ключи, либо перепрограммируют ваш PCM (модуль управления трансмиссией).
Что делает противоугонная система на Ford Focus?
Автомобили Ford оборудованы SecuriLock, разновидностью пассивной противоугонной системы (PATS). Пассивные системы работают автоматически — без каких-либо действий с вашей стороны — для защиты вашего автомобиля в любое время, когда ваш ключ не находится в замке зажигания, ваш автомобиль выключен и двери закрыты.
В системе Ford PATS используется система противоугонной сигнализации, а также Securilock, система блокировки двигателя, которая предотвращает запуск двигателя без кодированного ключа . Если эта система обнаружит незапрограммированный ключ, пытающийся открыть автомобиль или запустить двигатель, вы будете предупреждены звуковым сигналом и миганием индикаторов .
Ваш Ford Focus поставляется с двумя запрограммированными транспондерными ключами, специфичными для вашего автомобиля.
Если вы добавляете новый ключ, вам придется запрограммировать его, чтобы он работал с вашей противоугонной системой.
Как запрограммировать новый транспондерный ключ
Чтобы запрограммировать новый ключ для вашего Focus, у вас должны быть два уже закодированных ключа плюс ваш новый ключ. Нет второго ключа? Дилер Ford может запрограммировать для вас новый. Вы сможете использовать только встроенные передатчики ключей или стандартные ключи SecuriLock, вырезанные для вашей модели.
Если у вас есть все необходимые ключи и вы готовы запрограммировать новый, выполните следующие действия:
Вставьте свой первый ранее запрограммированный ключ в замок зажигания и поверните его в положение «включено» не менее чем на три секунды (но не более 10 секунд).
Поверните ключ в положение «выключено» и извлеките его.
В течение 3-10 секунд повторите этот процесс со вторым уже запрограммированным ключом.
Подождав от трех до 10 секунд, вставьте новый незакодированный ключ в замок зажигания и поверните его в положение «включено».
Держите ключ в этом месте в течение шести секунд, затем выньте его.
Вот и все! Ваш новый ключ должен иметь возможность запускать двигатель, а также управлять функциями удаленного доступа Focus, если это применимо. Если этот процесс не сработал, подождите 10 секунд и повторите весь процесс снова.
Что может привести к срабатыванию противоугонной системы Ford?
Ваша система SecuriLock PATS хорошо защищает ваш Focus от потенциальных грабителей, но известно, что она выдает ложные срабатывания — иногда из-за фейерверков или даже сильного толчка . Ваша система может интерпретировать это как попытки взлома и предотвратить запуск двигателя, что в лучшем случае неудобно.
Ваша противоугонная система также может сработать при следующих обстоятельствах:
Если вы все еще не можете понять, что вызывает ложные срабатывания сигнализации, обратитесь к местному дилеру, чтобы проверить наличие других механических проблем.
Сравните реальные
<государственные> тарифы автострахования всего за 45 секунд!Предложения от более чем 50 компаний
Без длинных форм
Без телефонных звонков
Почтовый индекс
Почтовый индекс
Страховые сбережения (100% бесплатно)
Can the Ford Focus Lower страховой тариф?
Противоугонные устройства, конечно же, защищают ваш автомобиль, но они также могут защитить ваш кошелек, снизив расходы на страхование. На самом деле, наличие противоугонного устройства в вашем автомобиле может снизить ваши страховые взносы на 5-25%!
Вы также можете платить за страховое покрытие Focus по более низкой ставке по ряду других причин. Начнем с того, что модели Ford Focus, как известно, довольно надежны, а запчасти, как правило, более доступны, когда дело доходит до ремонта. Это удешевляет страховку Focus в целом.
Конечно, ваши страховые тарифы будут зависеть от модели вашего конкретного года выпуска и отделки салона.
Например, Ford Focus RS 2018 года будет дороже застраховать, чем Focus SE 2010 года, но более высокие комплектации обычно предлагают лучшие функции безопасности.
Независимо от того, какой моделью вы управляете, добавление вторичного противоугонного устройства — например, ремешка каталитического нейтрализатора — может принести вам еще большую экономию от вашей страховой компании.
Как сэкономить на страховке Ford Focus
Ваша противоугонная система, безусловно, снизит риск угона вашего Ford Focus, но это не гарантия, особенно когда воры становятся более технически подкованными. Если ваш Фокус стал жертвой кражи, единственный способ подать иск о возмещении ущерба — это если у вас есть
комплексное страхование
.
Конечно, комплексное покрытие увеличит вашу
страховку на машину
, но это все же дешевле, чем платить за совершенно новую машину, если вашу украдут! Кроме того, когда у вас есть помощь надежного страхового брокера
, вы можете найти самый доступный полис.
Вот где
Джерри
приходит на помощь.
Чтобы найти самый дешевый
Страхование Ford
, загрузите популярное приложение Джерри и зарегистрируйтесь — вот и все. Через 45 секунд вы получите индивидуальные предложения от более чем 55 авторитетных поставщиков. Как только вы найдете идеальное предложение, гениальные агенты Джерри позаботятся о документах, чтобы сменить политику, чтобы вы могли начать экономить как можно скорее.
И эти сбережения? В среднем они составляют более 800 долларов в год!
«Я платил примерно 180 долларов в месяц за страховку, но
Джерри
подключил меня к плану полного покрытия Allstate всего за 89 долларов! Я так рада, что доверила Джерри найти для меня план получше». — Дэвид А.
РЕКОМЕНДУЕТСЯ
Вы не покупали страховку в течение последних шести месяцев? Вас могут ждать сотни долларов сбережений.
Джудит перешла на Progressive
Сэкономлено $
725
ежегодно
Александр перешло на Travelers
Сэкономлено $
834
ежегодно
Энни переключилась на общенациональную
$668
Ежегодно
Ford Focus ST STARD – Starline S96 – Starline Car Alarm
Описание
FOSM FOCUS ST ST ST -STRIN Охранная сигнализация — StarLine S96 BT GSM — это профессиональная OEM-система безопасности автомобиля с суперобновлением CAN-BUS с интерфейсами 2CAN/2LIN, BluetoothSmart и GSM. Предназначен для современного пользователя, которому не нужны дополнительные брелки вторичного рынка; система полностью интегрирована с заводским брелоком автомобиля и предоставляет дополнительные возможности аутентификации владельца с помощью смартфона, смарт-тега BT и/или PIN-кода, введенного с кнопок на приборной панели (любых или всех).
Помимо заводского ключа, системой можно управлять через бесплатное приложение для смартфона «StarLine GSM Telematics». для Apple iOS, Android и Windows Phone; голосовые и текстовые команды; умные часы; и онлайн через браузер. 9на бесплатном сайте мониторинга starline.online и в мобильном приложении StarLine
Новый 3G-модем обеспечивает быстрое и стабильное интернет-соединение для управления GSM и GPS-трекинга в большинстве регионов мира
Систему можно обновить с помощью ряда дополнительных компонентов в любой момент после установки.
Интерфейсы: 2xCAN, 2xLIN, BluetoothSmart, microUSB, RF868Mhz.
Аутентификация владельца: OEM-брелок, смарт-тег StarLine, персональный смартфон
Иммобилизация двигателя: CAN-BUS, стандартный аналог, беспроводной аналог.
Алгоритмы FlexibleLogic™ позволяют техническим специалистам, одобренным StarLine, реализовывать индивидуальные решения для индивидуальных функций с учетом любых конкретных
присущие автомобилю уязвимые места и уникальные потребности владельца в безопасности и комфорте.
FORD FOCUS ST ALARM – SMART SECURITY
SMART DIALOG
Умный диалоговый управляющий код с индивидуальными ключами шифрования гарантирует надежную защиту от всех известных кодграбберов водонепроницаемая беспроводная метка или смартфон с Bluetooth версии 4.2 и выше
SUPER SLAVE
Управление охраной автомобиля с заводским пультом и надежная дополнительная авторизация с помощью пульта StarLine
НЕВИДИМАЯ БЛОКИРОВКА ДВИГАТЕЛЯ
Уникальная запатентованная технология iCAN гарантирует надежную защиту путем скрытой блокировки двигателя через заводскую цифровую шину CAN или LIN – (зависит от автомобиля) )
ПРОТИВОУГОН (Опционально)
StarLine защищает от угона и угона безопасной блокировкой двигателя в движении при не обнаружении метки или по команде владельца по GSM интерфейсу
РЕКОРДНАЯ ЭНЕРГОЭФФЕКТИВНОСТЬ
StarLine гарантирует низкое энергопотребление, сохранение достаточного заряда автомобильного аккумулятора до 60 дней в режиме охраны благодаря запатентованным прогрессивным технологиям и программным решениям к уникальному узкополосному трансиверу 868 МГц с малошумящим усилителем
SMART 3D SENSOR
Умное 3D управление с дистанционной настройкой регистрирует удары, поддомкрачивание автомобиля, эвакуацию и оценивает безопасность стиля вождения
АВТОРИЗАЦИЯ ПО ПИН-КОДУ (опционально)
Дополнительная авторизация обеспечивает надежную защиту от угона, усиливая охранные функции штатной автосигнализации.
Поездка разрешена только после ввода индивидуального ПИН-кода штатными кнопками автомобиля
ДОПОЛНИТЕЛЬНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ
(опционально)Дополнительный беспроводной модуль реле R6 или цифровой R4 обеспечивает дополнительную безопасную блокировку двигателя и позволяет защитить моторный отсек с помощью опционального Замки капота StarLine L11+, StarLine L10
ЗАЩИТА БЕСКЛЮЧЕВОГО ДОСТУПА
Интеллектуальная защита StarLine заблокирует попытки несанкционированного снятия с охраны заводской охраны и открытия автомобиля путем взлома оригинальной системы бесключевого доступа
РАСШИРЕННЫЙ ТЕМПЕРАТУРНЫЙ ДИАПАЗОН
Благодаря высококачественным комплектующим охранно-телематические системы StarLine стабильно работают в суровых климатических условиях при температуре от −40°C до +85°C
FORD FOCUS ST ALARM – УДОБНОЕ ОБСЛУЖИВАНИЕ
GSM ТЕЛЕМАТИКА
GSM-интерфейс позволяет управлять всеми функциями охраны и обслуживания, получать оповещения о состоянии тревоги на мобильный телефон и в приложение StarLine Mobile
BLUETOOTH SMART CONTROL
Bluetooth Smart обеспечивает надежное управление охранными и сервисными функциями автомобиля со смартфона даже вне сети GSM сети (доступно для смартфонов iOS и Android с Bluetooth 4.
2 и выше и мобильным приложением StarLine)
ДИСТАНЦИОННЫЙ ЗАПУСК ДВИГАТЕЛЯ (опционально)
Интеллектуальный дистанционный и автоматический запуск двигателя при определенной температуре, времени, дне недели или напряжении аккумулятора (доступен с опцией Модуль дистанционного запуска StarLine)
УПРАВЛЕНИЕ ПРЕДОГРЕВАТЕЛЯМИ (опционально)
Управление предпусковыми подогревателями Webasto, Eberspächer с помощью двустороннего пульта дистанционного управления или через GSM-интерфейс с помощью SMS или мобильного приложения StarLine
ФУНКЦИЯ СВОБОДНЫЕ РУКИ (опционально)
StarLine отключит систему безопасности и откроет двери, когда владелец приближается к автомобилю в зоне обнаружения беспроводной метки
ОБУЧЕНИЕ БЕЗОПАСНОМУ ВОЖДЕНИЮ
Интеллектуальный сервис оценки стиля вождения StarLine помогает повысить безопасность и предотвращает штрафы, расходы на ДТП и преждевременный износ деталей автомобиля
ОТСЛЕЖИВАНИЕ GPS+ГЛОНАСС
Подключите антенну GPS+ГЛОНАСС и отслеживайте местонахождение автомобиля с точностью до нескольких метров на бесплатном и простом веб-сайте starline.
online или в мобильном приложении StarLine (требуется сим-карта Pay As You Go)
2CAN+2LIN ИНТЕРФЕЙС
Интерфейс 2CAN+2LIN обеспечивает простую, удобную и безопасную установку охранной системы StarLine на современные автомобили с шиной CAN и LIN. Автомобили с CAN и LIN – (для конкретного автомобиля)
ТУРБО-ТАЙМЕР
StarLine продлевает ресурс двигателя с турбонаддувом за счет правильного охлаждения турбины после поездки
ГИБКАЯ КОНФИГУРАЦИЯ
Программируемые каналы с гибкой логикой для расширенных функций безопасности и комфорта автомобиля
Сигнализация Ford Focus ST – StarLine S96 BT GSM защищает от таких способов кражи, как:
- Взлом системы бесключевого доступа (релейная атака) ✅
- Перехват кода (256-битное шифрование SmartDialog™) ✅
- Отключение контролируемой сети ✅
- Кража физического ключа
- Key cloning via OBD-II ✅
- Towing, jacking-up (catalytic converter theft) ✅
- GSM Jamming ✅
STARLINE TELEMATICS
Easy control of your vehicle security with a smartphone, remote управление, планшет или ПК
Особенность #1
Обнаружение местоположения автомобиля
Особенность № 2
ОГРАНИЧЕНИЕ И СЛЕДУЮЩИЙ ОБСЛУЖИВАНИЕ
Особенность № 3
повседневная жизнь вашего транспортного средства.
