Canbus адаптер (вскрытие и принцип работы) – Доводка и тюнинг. Доп.аксессуары
#1 ayvan
Отправлено 16 февраля 2017 – 00:34
Хочу услышать мнение специалистов в адаптации магнитол на Opel Antara. Есть магнитола на Android 4.4 с адаптером, всё работает и включается и выключается и управляется с руля. Но вот проблема при удалении штатного дисплея адаптер не функционирует и магнитола не включается. То есть как я разобрался на магнитолу и на адаптер (canbus) идет постоянное питание B+ которое необходимо для поддержания памяти магнитолы и сохранения настроек, но для запуска магнитолы необходима подача +12В (ACC) и адаптер посылает эти +12В (ACC) тогда магнитола включается. На адаптер приходит ещё 2 провода Can low и Can hi которые посылают сигналы штатного управления, адаптер в свою очередь это всё принимает и переводит в особый сигнал который понимает магнитола и соответственно выполняет команды.
Прикрепленные изображения
Сообщение отредактировал ayvan: 16 февраля 2017 – 00:42
- Наверх
#2 bolex
Отправлено 16 февраля 2017 – 19:51
У меня наоборот цель была удалить канбас, но без канбаса штатный дисплей не работает, разбираться не стал просто забил.
- Наверх
#3 KonstantinVO
Отправлено 17 февраля 2017 – 10:46
Можете фотку маркировки адаптера запостить? У меня магнитола с канбас-адаптером, но кнопки на руле не работают. Может мне китаец не тот адаптер приложил.
- Наверх
#4 bolex
Отправлено 17 февраля 2017 – 12:11
Можете фотку маркировки адаптера запостить? У меня магнитола с канбас-адаптером, но кнопки на руле не работают. Может мне китаец не тот адаптер приложил.
В Заводских настройках магнитолы типа кан-баса правильно выставлен? У меня работает только на профилях Мазда/Опель, по номерам вроде 09 и 44.
- Наверх
#5 KonstantinVO
Отправлено 17 февраля 2017 – 16:33
В настройках нет вообще пункта настроек кан-баса, если имеется в виду настройки самого андроида. Завтра буду на машине еще поковыряюсь, но врядли. Системные настройки очень урезанные.
Кнопки назначаются в отдельной программе. Фото своего адаптера кинул в соседней теме http://www.antara-cl…e-6#entry251532
- Наверх
#6 ayvan
Отправлено 22 февраля 2017 – 21:21

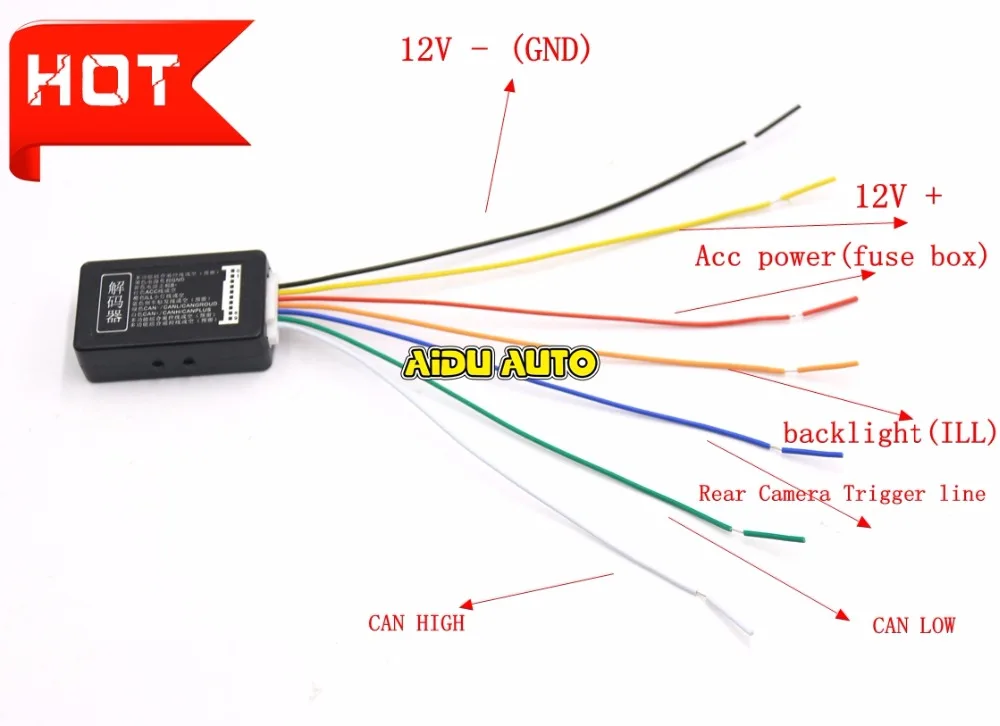

Короче я понял что гиблое это дело подключил к прикуривателю провод ACC и всё пока нормально включается и выключается от замка зажигания.
1 и 2 контакт земля черные провода замыкаются при подключении колодки
3 и 5 постоянный плюс замыкаются при подключении колодки
17 и 20 Can High замыкаются при подключении колодки
18 и 19 Can Low замыкаются при подключении колодки
17 и 18 идут на магнитолу в том случае если колодка подключена.
2 синих провода не знаю вообще для чего я разобрал разьем автомобиля, 25 контакт есть 28 пустой, в автомобильном разьёме еще есть два провода низкоскоростной шины но они для переходника не задействованы
Прикрепленные изображения
Сообщение отредактировал ayvan: 22 февраля 2017 – 21:32
- Наверх
#7 Евгений26
Отправлено 22 февраля 2017 – 21:29
Дело это точно гиблое.
Тут большая часть форума спрашивает, какой аккумулятор купить и как заменить…
- Наверх
#8 ayvan
Отправлено
- Наверх
#9 Евгений26
Отправлено 22 февраля 2017 – 22:32
Причем, чем дороже и сложнее авто, тем вопросы все веселее ..
- Наверх
#10 kolos_66
Отправлено 23 февраля 2017 – 05:29
Короче я понял что гиблое это дело подключил к прикуривателю провод ACC и всё пока нормально включается и выключается от замка зажигания.
Если кто то пойдет по моим
Здравствуйте.
По такой схеме у меня работало пока стоял Touch&Connect, но после замены на Ownice C500 (видио выкладывал в другой ветке) все изменилось, и теперь запутался кто из них “ведомый” и “ведущий”. Возможно программно по Can шине в магнитоле прописывается.
Написал китайцам.
Вот колодка магнитолы
- Наверх
#11 kolos_66
Отправлено 23 февраля 2017 – 07:41
Здравствуйте.
По такой схеме у меня работало пока стоял Touch&Connect, но после замены на Ownice C500
Почти так работало:
1.
Управление с руля отключалось при выключении зажигания и извлечении ключа;
2. Но Touch&Connect работал и без ключа.
- Наверх
#12 ayvan
Отправлено 24 февраля 2017 – 21:38
Возможно canbus адаптер отключается раньше и из-за этого он не расшифровывает сигналы с руля и не передает их на магнитолу. Это проблема по моему в адаптере.
У меня не выключается магнитола, даже когда ключ вытащишь из замка, но если откроешь дверь всё гаснет (при отсутствии ключа в замке зажигания) А раньше с canbus адаптером как только вынешь ключь из замка зажигания магнитола сразу же выключается.
Сообщение отредактировал ayvan: 24 февраля 2017 – 21:40
- Наверх
#13 ayvan
Отправлено 23 марта 2017 – 21:01
Не мучайтесь ребята, кто хочет подключить без canbus адаптера это можно и кнопки на руле и включение и выключение магнитолы от замка зажигания.
http://www.antara-cl…roid-444/page-8
- Наверх
#14 bolex
Отправлено 24 марта 2017 – 05:30
Не мучайтесь ребята, кто хочет подключить без canbus адаптера это можно и кнопки на руле и включение и выключение магнитолы от замка зажигания.
http://www.antara-cl…roid-444/page-8
Читал и очень заинтересовало, молодчина! Потеплеет и если не будет лень, то займусь. Так то и у меня всё нормально работает… в общем пока не решился даже планировать работу.
- Наверх
#15 ayvan
Отправлено 24 марта 2017 – 10:23
Самое главное, это то что можете сами решать какую функцию будет выполнять кнопка при нажатии.
А то кнопка переключения треков в canbus адаптере зашита наоборот при нажатии вперед, переключается назад)
Сообщение отредактировал ayvan: 24 марта 2017 – 10:24
- Наверх
#16 bolex
Отправлено 24 марта 2017 – 14:49
…А то кнопка переключения треков в canbus адаптере зашита наоборот при нажатии вперед, переключается назад)
Ага, но как то привык и ладно…
- Наверх
#17 w_major
Отправлено 22 августа 2017 – 07:08
Клубни, сеть предложение от https://droidoncar.
ru/ об адаптации под нас CAN-адаптера. Нужна машинка в Москве для сканирования.
- Наверх
#18 ВикторАлександрович
Отправлено 22 августа 2017 – 17:16
не “взлетит” с корейскими мозгами. А елм не одно и то же?
- Наверх
#19 melbu
Отправлено 22 августа 2017 – 17:37
Клубни, сеть предложение от https://droidoncar.ru/ об адаптации под нас CAN-адаптера. Нужна машинка в Москве для сканирования.
Дорестайл могу предоставить
- Наверх
#20 Zanoza
Отправлено 22 августа 2017 – 20:58
Эх, жалко что я далеко, я бы с радость предоставил.
- Наверх
