С первого раза не срабатывает стартер: крутит, не крутит, щелкает. Что делать, если не заводится стартер машины?

Содержание

• 1 Возможные неисправности стартера
• 2 Ремонт механизма своими руками
• 3 Заключение
• 4 Видео «Возможные поломки стартера»

[ Раскрыть]

[ Скрыть]

Возможные неисправности стартера

Если Лада Калина не заводится, то возможны следующие типичные неисправности:

• при запуске силового агрегата не работают все приборы;
• при переводе КЗ в положение старта, стартер не включается;
• пусковое устройство не включается с первого раза;
• стартер крутит, но не крутится коленчатый вал;
• при запуске устройство медленно вращается.

Если после пуска двигателя гаснут все приборы, это значит, что отсутствует электропитание. Следует проверить клеммы и степень зарядки АКБ. Если после запуска не работает пусковое устройство, то нужно проверить его исправность (автор видео — Expert R).

Начинать поиск неполадок лучше, не снимая устройство с машины. Сначала отверткой нужно соединить болты втягивающего реле сверху и снизу. В результате электромотор должен начать работать, но без вращения коленвала. Он должен вращаться свободно, при этом не должно быть каких-либо посторонних звуков и шумов.

После проверки электродвигателя нужно снять провод с клеммы управления тягового реле и перемкнуть отверткой ее и верхний болт. После включения должен начать вращаться коленчатый вал мотора. Если все нормально работает, нужно неисправность искать в цепи втягивающего.

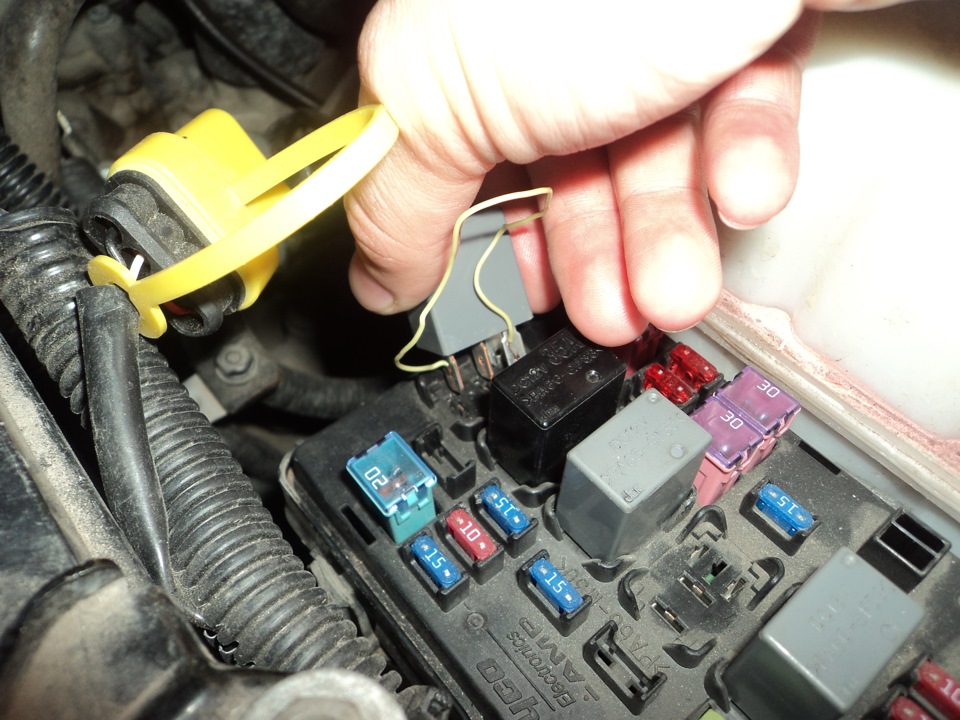

Сначала нужно проверить реле пускового механизма, находящиеся в монтажном блоке, заменив его заведомо исправным элементом. Если пусковое устройство заработало, то нужно заменить неисправное реле. В противном случае нужно проверить силовую цепь. Для этого вставляем перемычку в гнезда 87 и 30.

При повороте ключа ЗЗ двигатель должен запуститься, иначе следует проверить контрольной лампочкой, подводится ли напряжение 12В к гнезду 30. Одним концом контрольки следует коснуться вывода 30, а второй соединить с массой. Лампочка должна гореть. Иначе возможно повреждение токоведущей дорожки.

Если цепь не имеет повреждений, проверяем контактную группу ЗЗ, присоединив концы контрольной лампы к разъемам 85 и 86. Если при запуске мотора, лампочка загорится, это говорит о том, что с контактной группой все в порядке. Иначе необходим ее ремонт.

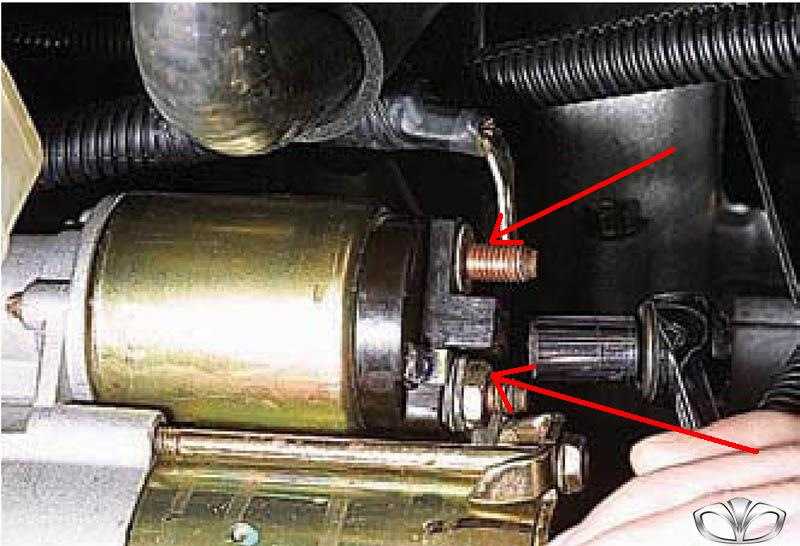

Втягивающее на исправность проверяется путем соединения ее болта, расположенного сверху, с клеммой управления. При замыкании реле должно сработать. В противном случае проверяется зарядка АКБ и состояние ее клемм. Если тяговое реле поломано, его следует демонтировать и проверить исправны ли обмотки. Если реле в рабочем состоянии, нужно проверить изношенность щеток.

Если после пуска не крутит стартер и мотор не запускается с первого раза, то необходима замена тягового реле. Возможно, что причина в обгоревших контактах на электромоторе. Если устройство включилось, но медленно вращается, следует проверить с помощью омметра напряжение на клеммах АКБ. Для успешного запуска напряжение не должно быть ниже 9В. Иначе необходим ремонт. Причиной неполадок могут быть втулки, щетки, мог отпасть магнит статора.

Если стартер крутится, а коленвал не вращается, то устройство требует ремонта. При этом возможны следующие неисправности: проворачивается бендикс, ослаблен венец маховика, излом текстолитовой шестерни редуктора.

Ремонт механизма своими руками

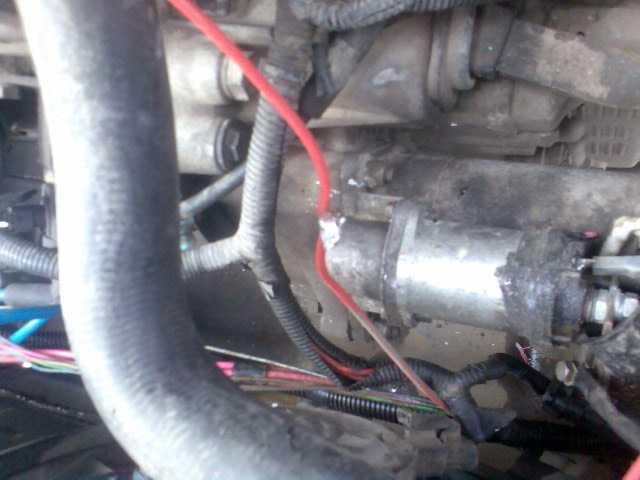

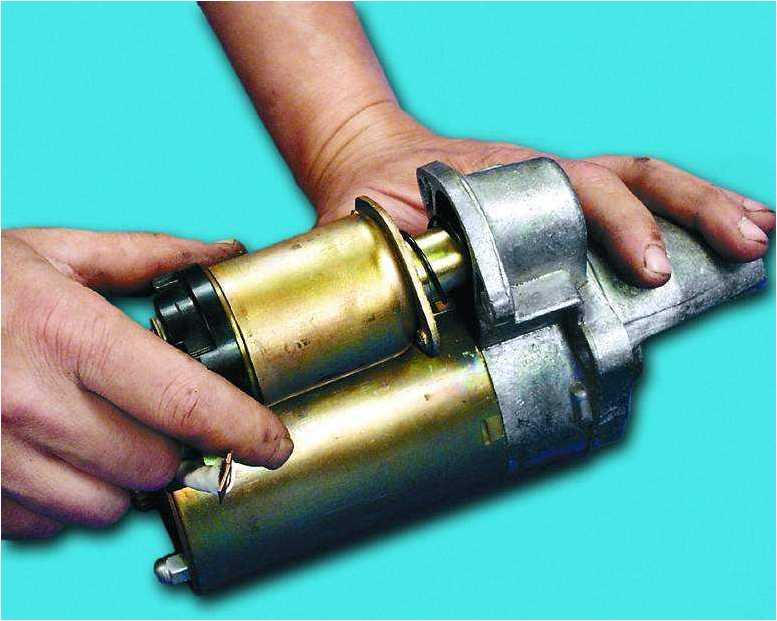

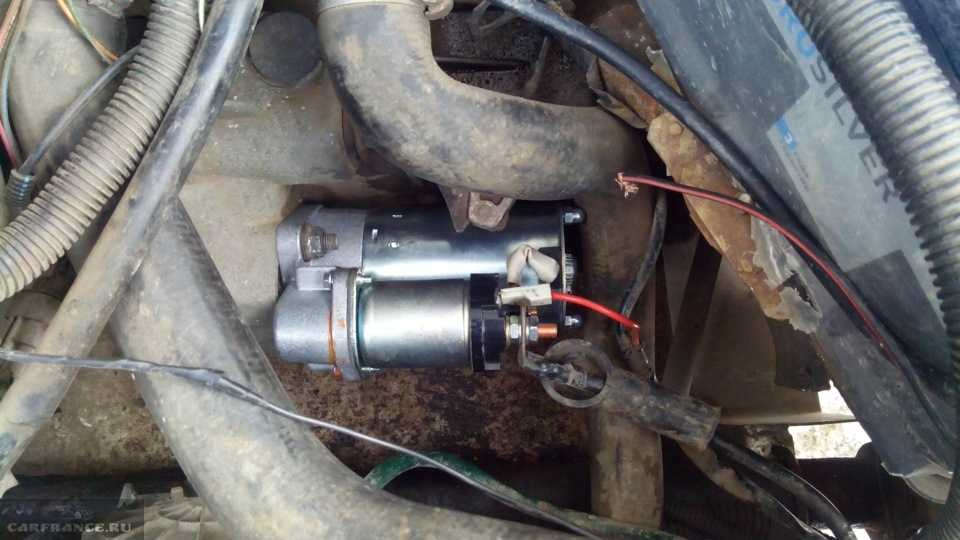

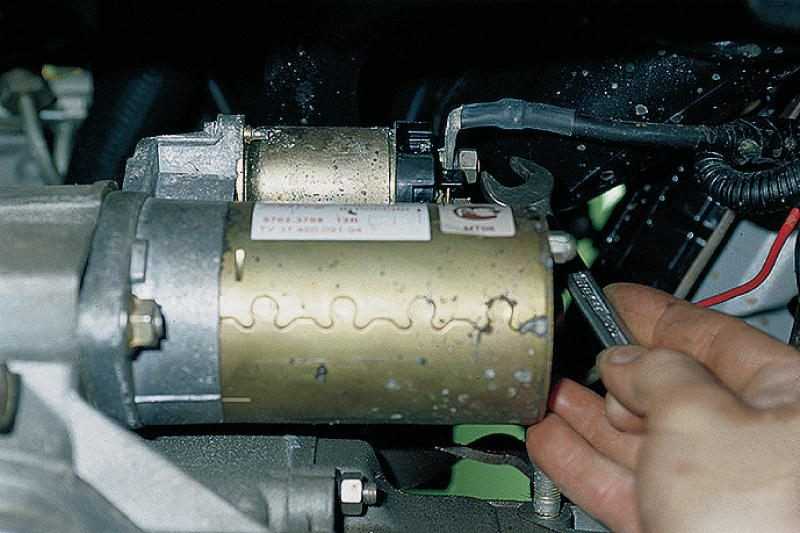

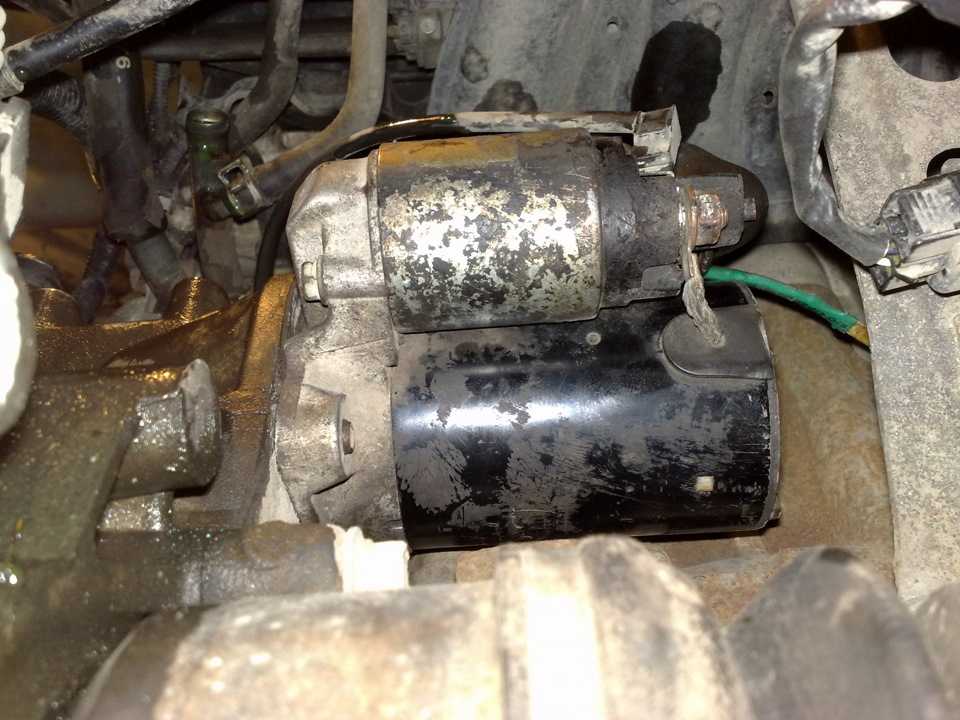

Если механизм не работает, его нужно снять. Для этого нужен рожковый ключ на «13».

Процедура снятия состоит из следующих этапов:

1. Сначала следует снять отрицательную клемму с аккумуляторной батареи.
2. Затем демонтируем воздушный фильтр.
3. Далее отсоединяем провод управления тягового реле.
4. Теперь необходимо отсоединить питающий провод. Для этого отодвигаем защитный резиновый колпачок, под которым находится плюсовой провод.
5. Затем откручиваем гайку, с помощью которой крепится провод питания.
6. Отсоединяем этот провод, а также провод, находящийся рядом.
7. Далее откручиваем ключом на «13» гайки, с помощью которых крепится стартер. Две находятся сверху, а третью можно нащупать рукой внизу.
8. Открутив все гайки, можно снимать устройство со шпилек.

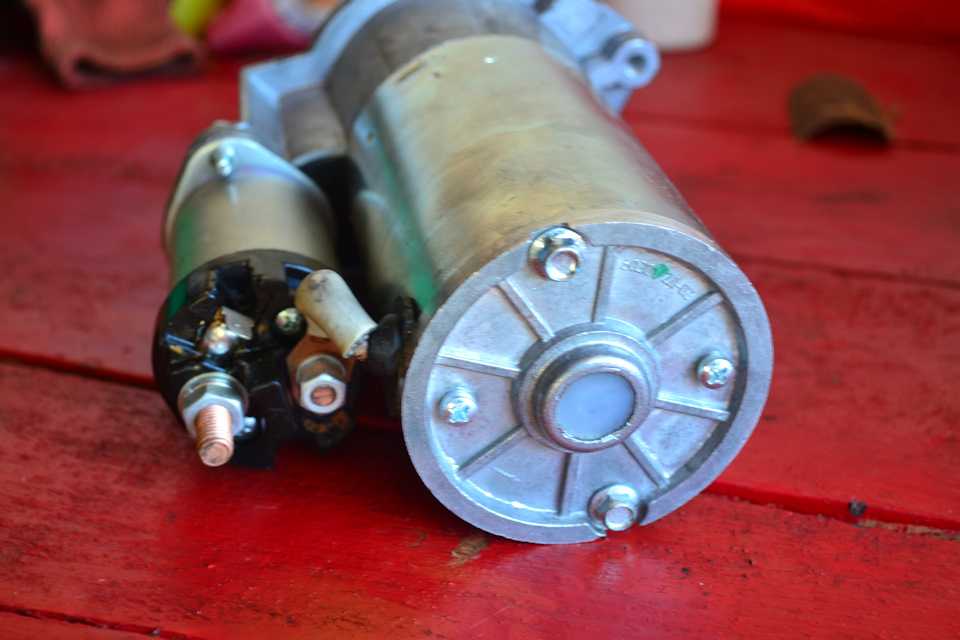

Дальнейшие действия зависят от состояния стартера. Выполняется либо его ремонт, либо замена. Для ремонта потребуется разборка устройства. Если нужна замена, покупается новая деталь. Установка производится в обратном порядке.

Заключение

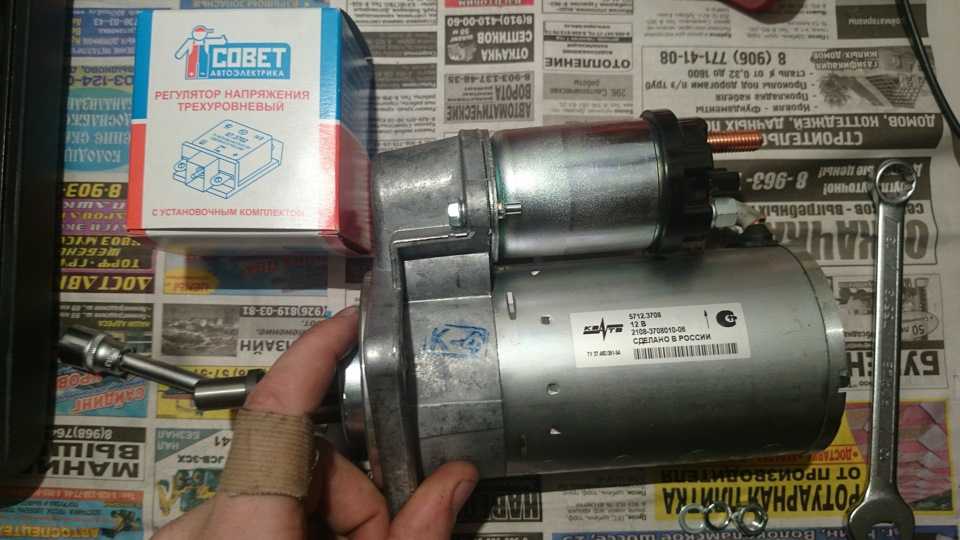

Стартер Лада Калина — надежное устройство, изготовленное из стали марок, хорошо выдерживающих любые погодные условия. Если его правильно эксплуатировать, то он прослужит долго.

Допустимо, чтобы он работал не более 10 секунд, при дальнейшей работе устройство подвергается перегреву. Стоимость ремонта зависит от поломки. Можно самостоятельно разобрать стартер, сэкономив на посещении СТО, и заменить испорченную деталь. Проще, правда, финансово дороже, купить и установить новый стартер.

 Загрузка …

Видео «Возможные поломки стартера»

В этом видео демонстрируется, как проверить пусковое устройство (автор видео — Иван Матиешин).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (75.00%)

Нет (25.00%)

Не заводится с первого раза. Иногда. – Ремонтная мастерская

#1 Design_Nick

Отправлено 05 ноября 2014 – 08:50

Мучаюсь с проблемой. Машина не заводится. Чаще всего не заводится с первого раза при коротких стоянках (например вышел в магазин за сигаретами, прихожу и начинается…). При этом один раз заводил 55 минут. В итоге завелась и поехала. Ошибка плавающая, БК никаких кодов не фиксирует.

При попытке завода – щелкает насос. На стартер сигнал не идет вообще.

Сначала грешил на АКБ, но проверили – все в порядке.

Потом на имобилайзер – перепаяли.

Батарейка в ключе – заменил.

Потом на контактную группу – заменили.

Куда дальше копать?

Замок в рулевой колонке, который связан с положением АКПП?

Сигналка? Так нет у меня защиты от запуска, а если при сигналке завести, то через короткий промежуток времени сигналка гасит бензонасос.

• Наверх

#2 Ромчелло

Отправлено 05 ноября 2014 – 09:05

Как понять “щелкает насос”? Может быть щелкает втягивающее реле стартера? Если да,и при этом он не крутит то вероятно подизношены щетки в нем и периодически в щеточном узле пропадает контакт.

• Наверх

#3 Design_Nick

Отправлено 05 ноября 2014 – 09:07

Я не настоящий сварщик, но “втягивающее” не “втягивает”

Поворачиваю ключ в положение завода двигателя, идет небольшой звук и потом тишина. Звук возникает между 2 и 3 им положением ключа.

• Наверх

#4 Ромчелло

Отправлено 05 ноября 2014 – 09:19

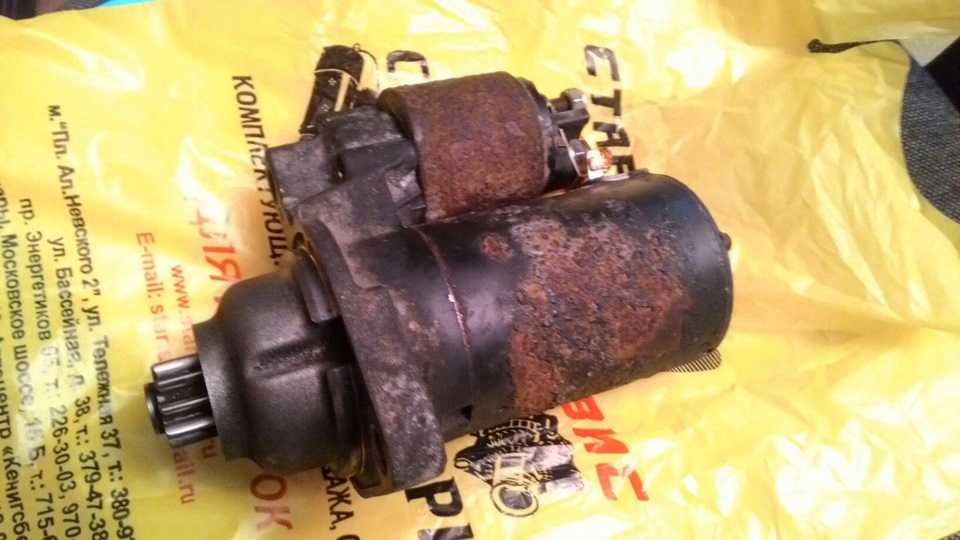

Я бы снял стартер для ревизии

• Наверх

#5 Design_Nick

Отправлено 05 ноября 2014 – 09:21

Помыслю в эту сторону с механиками. Спасибо.

А есть какая-то завязка ручки АКПП и запуска двигателя?

• Наверх

#6 Ромчелло

Отправлено 05 ноября 2014 – 09:24

Есть. Но если глючит по этой части,то и втягивающее щелкать не будет. Вообще никаких звуков не будет

• Наверх

#7 Design_Nick

Отправлено 05 ноября 2014 – 09:25

Звук такой “тшшш”

• Наверх

#8 ВикторАлександрович

Отправлено 05 ноября 2014 – 21:20

Николай ты же с замком зажигания что-то делал, может опять в нем проблема?

• Наверх

#9 Design_Nick

Отправлено 06 ноября 2014 – 07:25

Хм, а что я с ним делал? Чего-то не помню уже.

• Наверх

#10 dr_slam

Отправлено 06 ноября 2014 – 07:58

Помнится на старом пассате была проблема “таблетки” генератора это регулятор напряжения вместе со щётками по моему.

• Наверх

#11 NERSKY

Отправлено 06 ноября 2014 – 09:44

щетки посмотрите на стартере. У меня такое было на прошлом авто: на холодную как часы, а на горячую стартер вообще мертвый был пока не остынет чуток…  перебрал его  и усе заработало)

Сообщение отредактировал NERSKY: 06 ноября 2014 – 09:45

• Наверх

#12 Design_Nick

Отправлено 13 ноября 2014 – 07:34

Два дня диагностики системы. В итоге ничего очень криминального не нашли. Щетки стартера почистили. Тестирую.со вчерашнего вечера.

• Наверх

#13 Memphisz

Отправлено 13 ноября 2014 – 08:51

Клапан EGR есть? Правда с ним люди на ходу обычно глохнут…. Но потом как раз завеститсь не могут, пока не постоят чутка…

• Наверх

#14 Design_Nick

Отправлено 13 ноября 2014 – 09:36

На ходу заглох один раз лет 6 назад

Про клапан не в курсе, я не “настоящий сварщик”.

• Наверх

#15 Design_Nick

Отправлено 14 ноября 2014 – 06:49

Ну что сказать, Машина вчера начала по нарастающей:

утром пару раз завелась легко

потом через 2 попытки

потом через 3

вечером завелась, я решил проверить и продемонстрировать другу как она глючит и хана. Пробовали больше 30 минут.

Бросил на стоянке у офиса, домой поехал на авто друга.

Сейчас утром пришел – не заводится.

• Наверх

#16 Ромчелло

Отправлено 14 ноября 2014 – 10:13

Что значит-не заводится? Не крутит стартер,крутит слабо,крутит но не схватывает мотор, и так далее

• Наверх

#17 Design_Nick

Отправлено 14 ноября 2014 – 10:39

Что значит-не заводится? Не крутит стартер,крутит слабо,крутит но не схватывает мотор, и так далее

При попытке завода – щелкает насос. На стартер сигнал не идет вообще.

• Наверх

#18 Ромчелло

Отправлено 14 ноября 2014 – 11:37

При попытке завода – щелкает насос. На стартер сигнал не идет вообще.

Если открыть эту схему,то мы видим что реле стартера управляется эбу двигателя. Понимает он,что нужно включать стартер,по команде от ВСМ,на который,в свою очередь,приходит соответствующий сигнал от контактной группы замка зажигания. При этом всем на компьютере двигателя должен висеть минус от переключателя NSBU, который означает что коробка в паркинге. Соответственно,я бы построил стратегию диагностики таким образом. Сперва нужно перемычкой замкнуть силовые контакты реле стартера и посмотреть,будет ли он работать. Если не работает-дело в нем либо в силовой проводке. Ну или плохое массовое соединение от двигателя к кузову. Если работает-то дело либо в самом реле,либо в управлении им. Реле можно взять другое похожее. Если реле исправно,то нужно смотреть,есть ли плюс на обмотке реле стартера, появляется ли управляющий минус с компьютера. Если его нет,то прежде чем лезть в контактную группу и всм,нужно убедиться в наличии на разьеме эбу двигателя минуса с датчика паркинга/нейтрали. Ежели тут порядок-то проверять цепь от контактной группы к всм и от него к компьютеру двигателя. Если при положении старт на всм нет сигнала от замка-проверяем соответствующую проводку на целостность и отсутствие замыкания на массу и контактную группу на работоспособность. Есть сигнал? Тогда нужно проверить приходит ли команда на включение стартера от всм на компьютер двигателя. Если нет,то та же проверка проводки,и если она в порядке,то вероятен отказ всм. Если же на эбу двигателя сигнал на включение стартера от всм есть,цепь от эбу к реле исправна,плюс на обмотке реле присутствует и само реле в пррядке-причина в эбу двигателя.

• Наверх

#19 Ромчелло

Отправлено 14 ноября 2014 – 14:37

Да,кстати. Сигналка есть? Её блокировка не может глючить?

• Наверх

#20 Design_Nick

Отправлено 24 ноября 2014 – 07:13

Спасибо огромное за помощь и советы.

Резюме: выяснилось что при определенных положениях стартер не включается. Заменили якорь стартера. Катаюсь со среды (19/11), проблема не повторяется.

• Наверх

Почему стартер щелкает, но не крутит

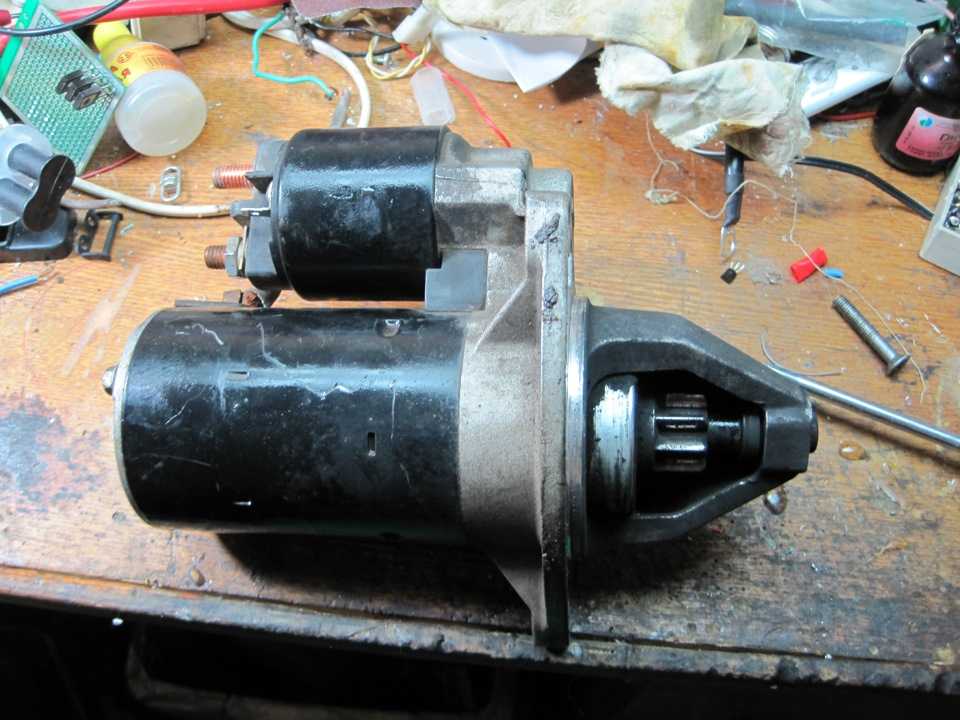

Стартер автомобиля представляет собой электродвигатель, который питается от АКБ. Задачей стартера является вхождение в зацепление с маховиком двигателя внутреннего сгорания для проворачивания коленчатого вала и последующего запуска мотора. Во время зацепления с маховиком (тормозной момент) автомобильный стартер принимает на себя электрический ток около 350 А.

Данное устройство рассчитано на непродолжительную работу, длительное вращение стартера значительно сокращает его ресурс. Отметим, что полностью исправный двигатель заводится от стартера практически сразу, без необходимости длительно вращать коленвал. В холодное время года допускается до 2 попыток запуска ДВС от стартера.

Содержание статьи

• После поворота ключа зажигания стартер щелкает, мотор стартером не крутится
• Стартер щелкает или жужжит, но двигатель не схватывает: основные причины неисправности
• Как самому проверить тяговое реле стартера

После поворота ключа зажигания стартер щелкает, мотор стартером не крутится

Если двигатель не заводится от стартера, тогда высока вероятность появления различных неисправностей данного устройства. Одной из частых поломок стартера является то, что стартер щелкает или жужжит, но не крутит двигатель. Другими словами, водитель поворачивает ключ зажигания и слышит отчетливые щелчки или гул стартера вместо запуска мотора (коленвал от стартера не крутится). Далее мы рассмотрим основные причины, по которым стартер щелкает, но двигатель не прокручивается.

Щелчки, которые слышит водитель при попытке завести двигатель, являются щелканьем тягового реле стартера. Указанное реле стартера конструктивно включает себя два типа обмотки. Одна из обмоток называется втягивающей, другая получила название удерживающей.

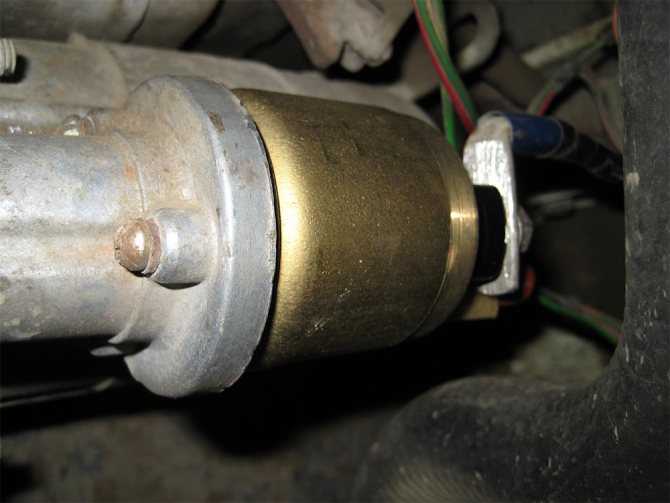

Щелканье стартера при запуске означает то, что щелчки исходят из тягового реле. Так происходит по причине того, что втягивающая обмотка осуществляет втягивание сердечника реле, но в результате сниженного напряжения на удерживающей обмотке происходит отпускание сердечника.

Чем дольше ключ в замке зажигания удерживается в положении «старт», тем большее количество раз втягивающая обмотка будет втягивать сердечник, а удерживающая обмотка будет его отпускать.

Такая неисправность сопровождается указанным щелканьем стартера, что фактически является  щелчками тягового реле. Добавим, что тяговое реле (втягивающее) имеет похожую конструкцию и принцип работы на большинстве транспортных средств независимо от марки и модели автомобиля.

Стартер щелкает или жужжит, но двигатель не схватывает: основные причины неисправности

Если имеет место неисправность, которая проявляется в виде щелчков стартера в момент запуска двигателя, тогда анализ характера щелчков может указать на причины поломки. В том случае, если тяговое реле стартера щелкает постоянно:

• аккумуляторная батарея разряжена, необходимо произвести проверку зарядного тока;
• следует проверить затяжку клемм АКБ;
• возникли проблемы с «массой», требуется проверка места контакта массы с кузовом или ДВС, возможно понадобится реализация дополнительной разминусовки;

Рекомендуем также прочитать о том, что такое разминусовка двигателя. Из этой статьи вы узнаете о том, для чего необходима установка дополнительной массы в автомобиль и какие преимущества имеет данное решение.

Если стартер щелкает только один раз и не крутит двигатель, тогда возможно следующее:

• недостаточное крепление тягового реле к корпусу стартера;
• произошло подгорание контактов в тяговом реле стартера;
• неисправность связана с плохим контактом «массы»;
• произошла поломка стартера;

В том случае, если проверка крепления тягового реле не выявила отклонений от нормы, тогда реле стартера следует снять для проверки. Разборное реле означает, после разборки устройства необходимо произвести очистку силовых контактов. Неразборное тяговое реле подлежит однозначной замене при обнаружении поломки.

Отсутствие неисправностей тягового реле стартера укажет на то, что далее необходимо снять сам стартер для подробной диагностики. Отметим, что стартер щелкает, но не крутит как по причине поломок втягивающего реле стартера, так и в результате собственных неисправностей. Наиболее распространенными являются:

• силовой провод, который идет от обмоток стартера к тяговому реле, может отгорать;

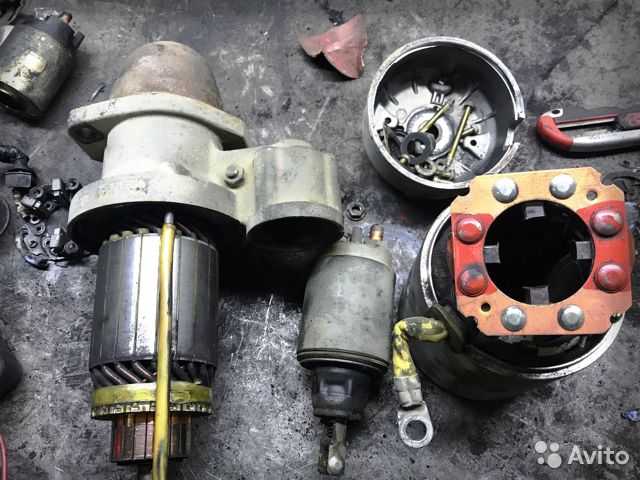

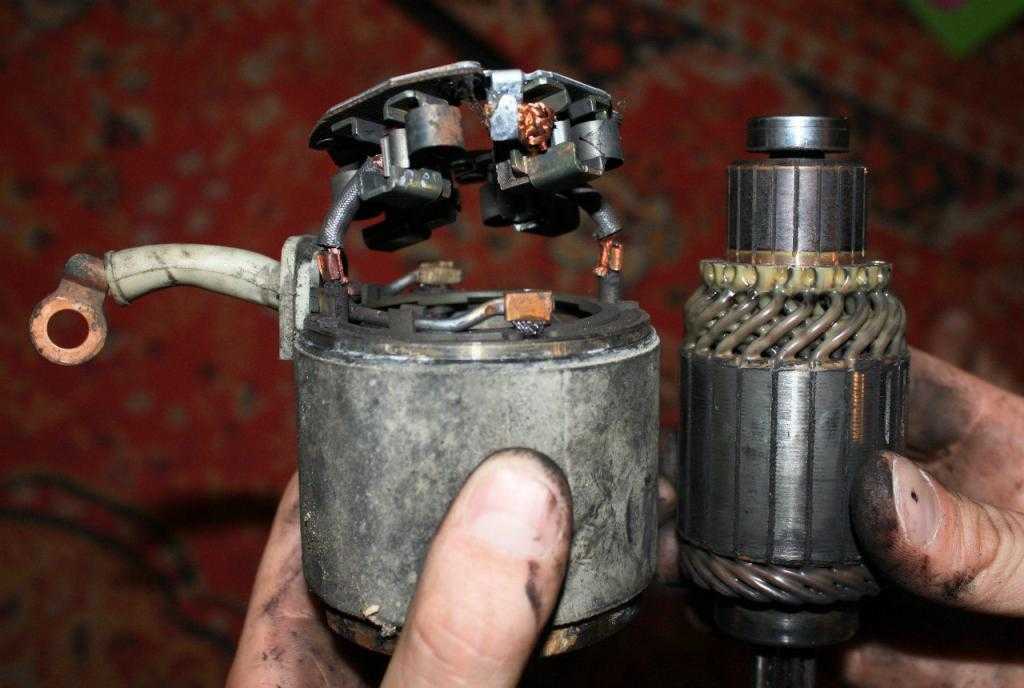

• произошел критический износ щеток стартера. В таком случае щетки требуют замены;
• возникает заклинивание якоря стартера по причине износа втулок стартера. Втулки стартера потребуется заменить;
• происходит замыкание обмотки якоря стартера, а также обрыв или замыкание обмоток статора;

Рекомендуем также прочитать статью о том, как самому проверить высоковольтные провода зажигания. Из этой статьи вы узнаете об основных симптомах, которые указывают на неисправность высоковольтных автомобильных проводов, а также о различных способах проверки бронепровода зажигания.

Также следует отдельно упомянуть такой элемент, как бендикс стартера. Бендикс может быть деформирован или имеет место поломка вилки привода бендикса. Еще одной проблемой, которая связана с бендиксом стартера, является повреждение его зубьев.  Забой зубьев бендикса означает, что устройство не может войти в зацепление с зубьями на венце маховика.

Еще бендикс связан с сердечником втягивающего посредством специальной вилки. Отсутствие зацепления бендикса с зубьями венца маховика означает, что в этом случае не произойдет полного втягивания в обмотку тягового реле в момент включения. В результате так называемый «пятак» не сможет осуществить перемыкание силовых контактов реле для подачи питания на электромотор стартера.

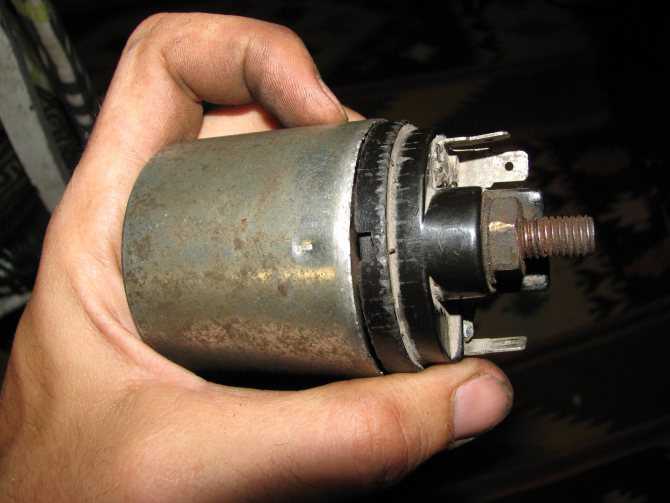

Как самому проверить тяговое реле стартера

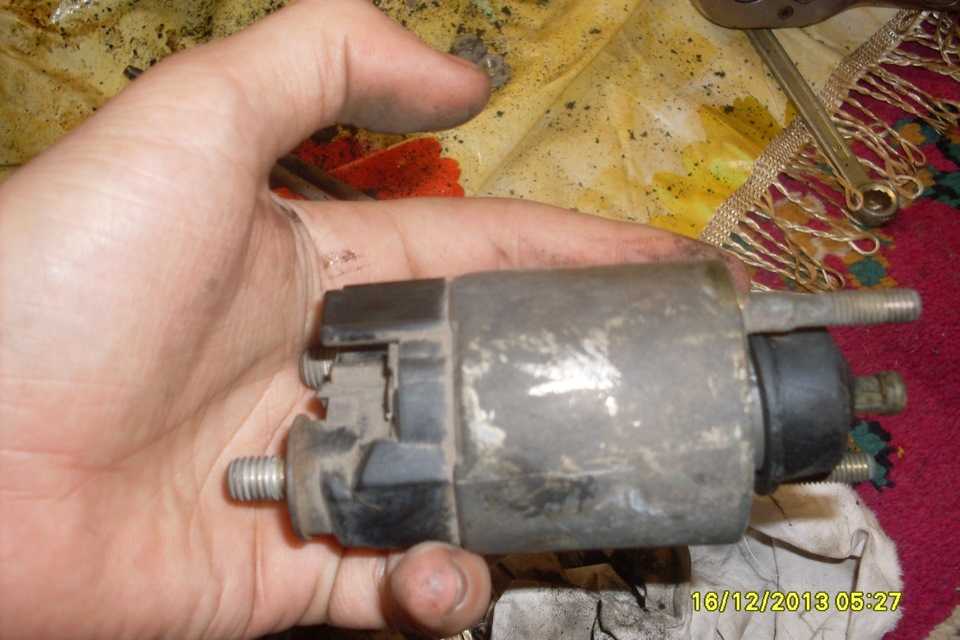

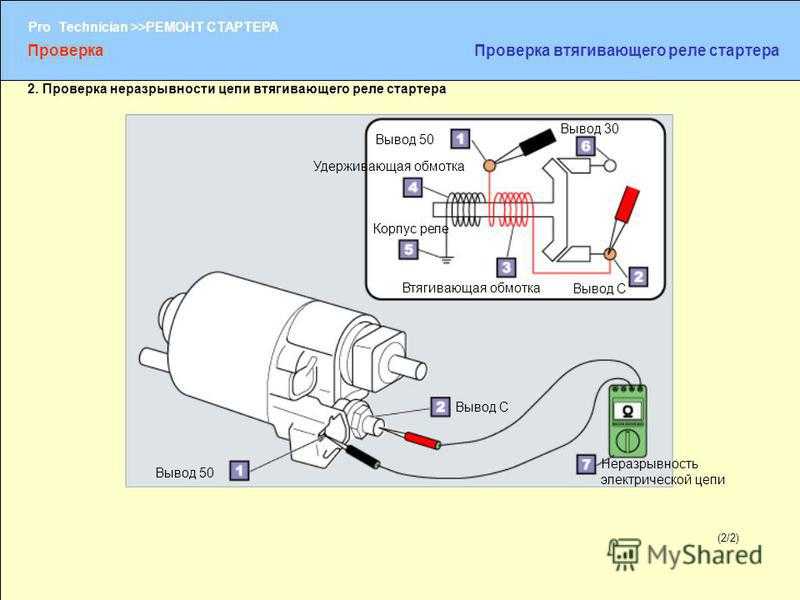

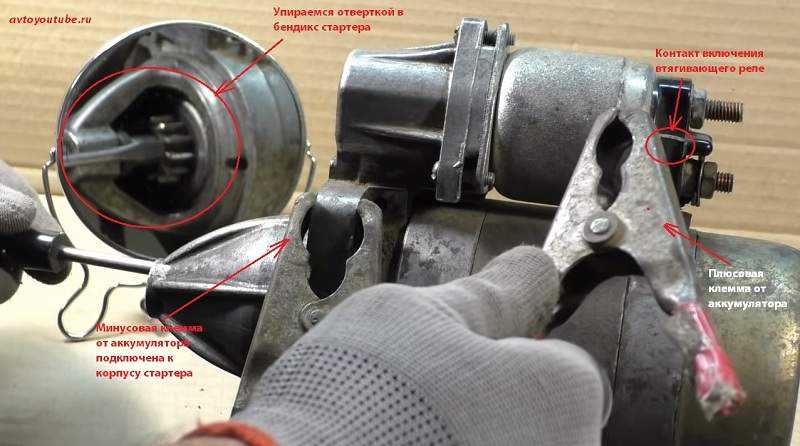

Проверить тяговое реле стартера своими руками можно при помощи автотестера. Для этого сначала необходимо осуществить замер напряжения от АКБ на контакте стартера. После этого щуп тестера подсоединяется к выходу стартера, после чего необходимо включить зажигание и повернуть ключ в положение «старт».

Во время замеров нужно обратить внимание на следующее: если замеры на входе показывают напряжение, которое соответствует нормальному заряду батареи, но во время срабатывания тягового реле на выходе напряжение падает в 2-3 раза, тогда высока вероятность подгорания силовых контактов втягивающего реле.

При неисправности тягового раздается щелчок стартера, который не крутит двигатель. Дело в том, что подгоревшие контакты не могут передать напряжение полностью по причине недостаточного контакта.

Если же напряжение на входе соответствует напряжению заряженной АКБ и аналогичный показатель напряжения отмечается на выходе тягового реле, тогда контакты тягового реле в полном порядке. Это говорит о том, что поломка произошла в стартере. В первом случае тяговое реле следует разобрать, после чего следует зачистить контакты, а также почистить перемыкающую пластину. Неразборное тяговое реле следует заменить на новое или заведомо исправное устройство. Во втором случае понадобится снятие стартера для подробной диагностики и выявления неисправностей устройства.

Зажигание не включается а стартер не крутит, не работает и не срабатывает

Зажигание и стартер

Почему зажигание включается, а стартер автомобиля не крутит? В чём причина щёлкания стартера? Стоит ли первым делом снимать устройство и разбирать или надо проверить всю схему, включающую элементы, связанные с запуском ДВС?

Запуск автомобильного мотора считается довольно сложной процедурой, зависящей от нормального функционирования некоторых узлов. Вначале вектор поиска неисправности должен быть разделен на 3 основных направления: АКБ, проводка и сам стартер. Именно эти участки системы могут стать причиной того, что не срабатывает стартер автомобиля.

Вряд ли, можно назвать нормой, когда автомобиль запускается со 2-й или 3-й попытки. Эксперты считают, что такое неприемлемо, машина, какой бы модели она не была, обязана запускаться как часы с первого раза.

Куда более неприятно, когда мотор автомобиля не запускается вообще, ни со второй, ни с третьей попытки. Специалисты говорят, что не происходит входа в рабочий цикл. И распространённым симптомом в этом случае становятся щелчки, возникающие следом за поворотом ключа.

АКБ

Содержание

• 1 АКБ
• 2 Проводка
• 3 Стартер
• 4 Более подробная информация по стартеру

Причина аккумулятор

Малый потенциал АКБ – одна из самых известных неполадок. Всё в этом случае сводится к разряжённой батарее, которая не в силах вращать стартер. Как определить разряжённую батарею, представлено ниже.

99 процентов, что «виновник» проблемы – аккумулятор:

1. Гаснут индикаторы на «приборке» и одновременно – щёлкает ВРС (тяговое).
2. Лампочки «приборки» ослабевают, и одновременно происходит серия щелчков при запуске.
3. Никакой реакция после прокрутки ключа зажигания.

В последнем случае рекомендуется добавочно проверить зарядку АКБ, путём нагрузок на фары, сигнал или акустическую систему.

Как правило, если АКБ сравнительно новый, то достаточно бывает подзарядить, чтобы проблема с запуском ДВС исчезла. В некоторых случаях аккумулятор заряжается методом прикуривания (машина встала на дороге и т.д.).

Однако на этом останавливать диагностику не стоит, ведь случившееся один раз может повториться и в следующий. Это означает, что следует найти причину, из-за которой АКБ разряжается, тем более, если батарея новая.

Разряжение АКБ может происходить по ряду причин:

• были оставлены включенными фары или другой потребитель на длительное время;
• проблемы в работе генератора.

Особенно важно уметь проверять выводы аккумулятора, а также надёжное крепление контактов. Слабый контакт – повод для полноценной утечки напряжения, что априори сказывается на работе стартера.

Проверка аккумуляторной батареи

Также не стоит упускать проверку минусового провода, идущего от батареи на кузов. В данном случае контакт «массы» нередко «умирает», а затем автоматически «оживает». И происходит это с явной регулярностью. Чтобы устранить такой момент, рекомендуется хорошенько зачистить контакт, а затем повторить попытку запустить мотор.

Проверка аккумулятора часто проводится с помощью мультиметра. Прежде снимается «минус», затем измеряется ток на клеммах АКБ. Если данные ниже 9 вольт, это означает, что батарея разряжена.

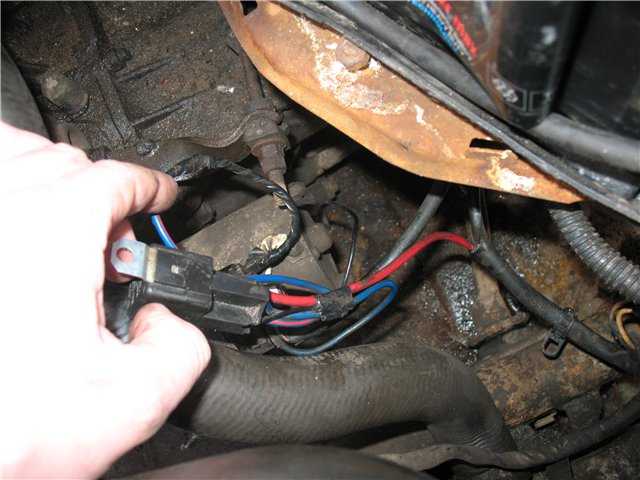

Проводка

Часто причина сложности с запуском бывает связана с коммутацией или попросту – с проводкой. Как известно, схема соединения в этом месте системы автомобиля не особо сложна – плюсовая клемма АКБ соединяется с ВРС (стартером), а минусовой – идёт на кузов. Провод для запуска устанавливается с малым сечением, проводится от стандартного реле, управляемого замком зажигания (ЗЗ).

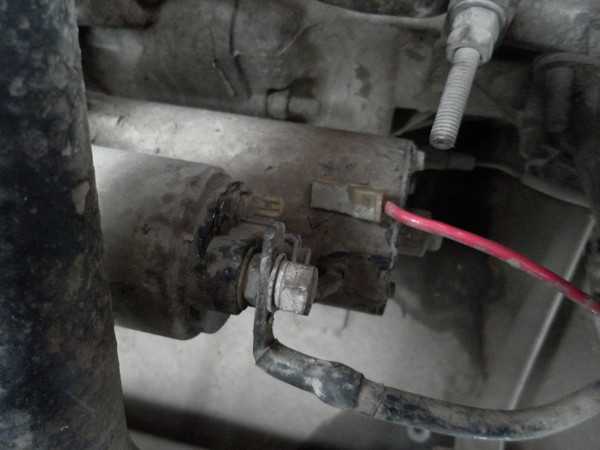

Если при запуске щёлкает реле, а стартер не вращается, то «виновница» этого — проводка, или же причину надо искать в самом замыкающем устройстве. Чтобы убедиться, от чего конкретно происходит неисправность, следует подать плюс на управление стартера.

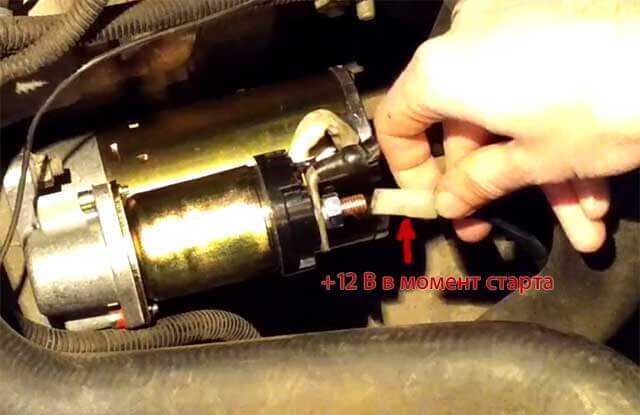

Делается это так: включается зажигание (пол-оборота), плюс питания ставится на управляющий вывод стартера, куда соединён также проводок от реле.

1. Коль скоро стартер начнёт вращаться, то причина однозначно в проводке, замыкающем устройстве или в ЗЗ.
2. А ежели он неподвижен, то причина кроется в стартере или в другом.

Такой способ запуска двигателя часто проводится опытными водителями транспортных средств. Метод даёт возможность запустить ДВС, если дорожный круиз нельзя отменить. Но данный вариант следует проводить только при отключенной муфте. Другими словами, коробка передач должна быть на нейтральном положении, иначе автомобиль может неожиданно для водителя поехать вперёд или назад.

Проводка стартер

Коммутация всегда подразумевает наличие контактов, а они имеют свойство окисляться или быть не надёжно зафиксированы. Проверять все соединения нужно обязательно, тем более, если в процессе запуска двигателя возникают характерные звуки (щелчок или нет щелчка). Особенно важно проверять состояние силового кабеля, от которого непосредственно зависит поступление тока.

Как известно, несмотря на функциональность и компактность современных стартеров, они потребляют довольно много энергии. Около 200 А даёт аккумулятор стартеру для работы. Это означает, что при возникновении слабого контакта в каком-либо месте проводки, обязательно происходит утечка. Из 200 положенных стартеру ампер, до него дойдёт, где-то порядка 10, что явно недостаточно для прокрутки устройства.

Внимание. Однако для функционирования ВРС хватит амперов и поменьше. Вот и получается, что тяговое задействуется (щёлкает), а стартер ни в какую.

Проверять следует, как и говорилось, все соединения, включая выводы батареи. Места, в которых происходит соединение проводов, следует тщательно очищать от окислов, а также смазывать площадки специальным составом во избежание повторения ситуации. Затяжка должна проводиться, с рекомендованным производителем моментом.

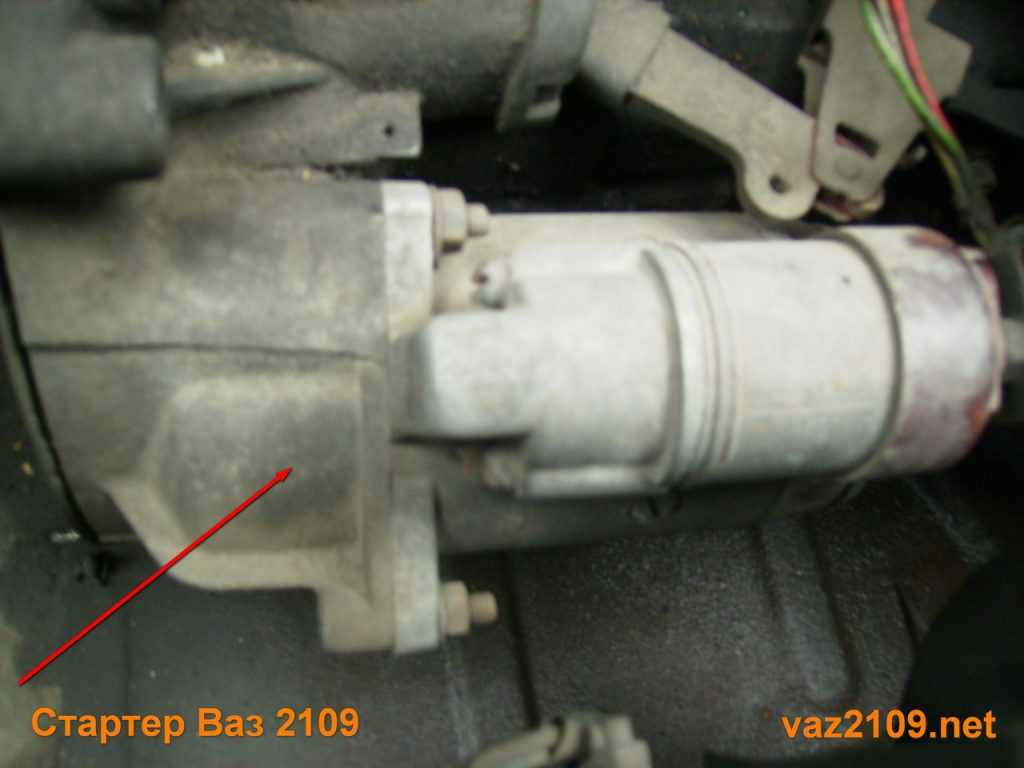

Стартер

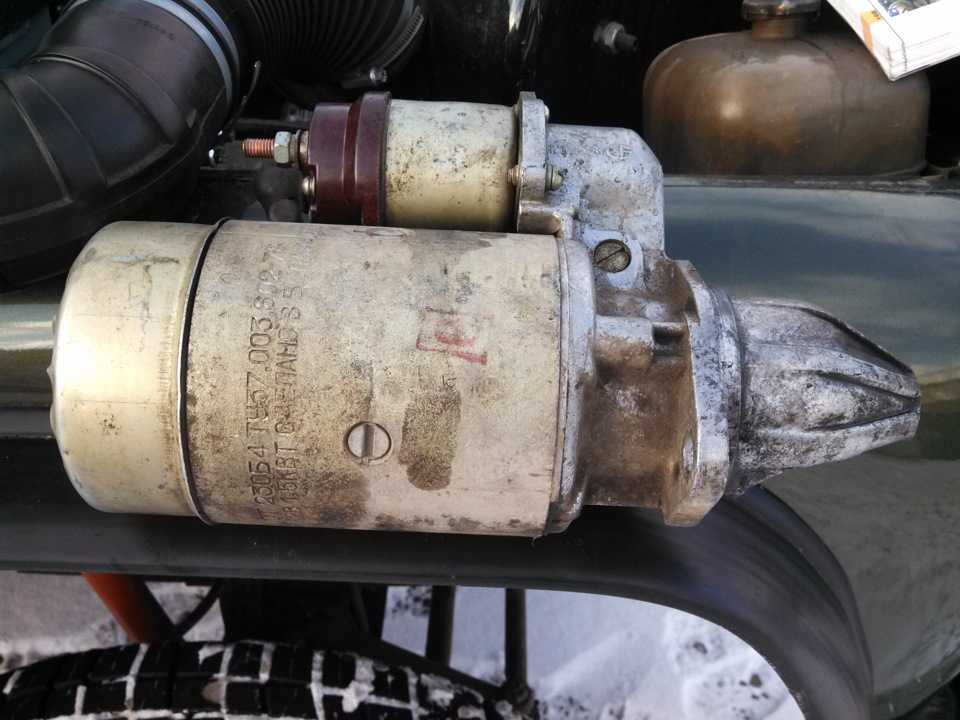

Наконец, причиной неисправности может выступать сам стартер. Как правило, устранить проблемы с устройством без демонтажа узла не представляется возможным. Однако выяснить причину поломки можно и без снятия.

Стартер

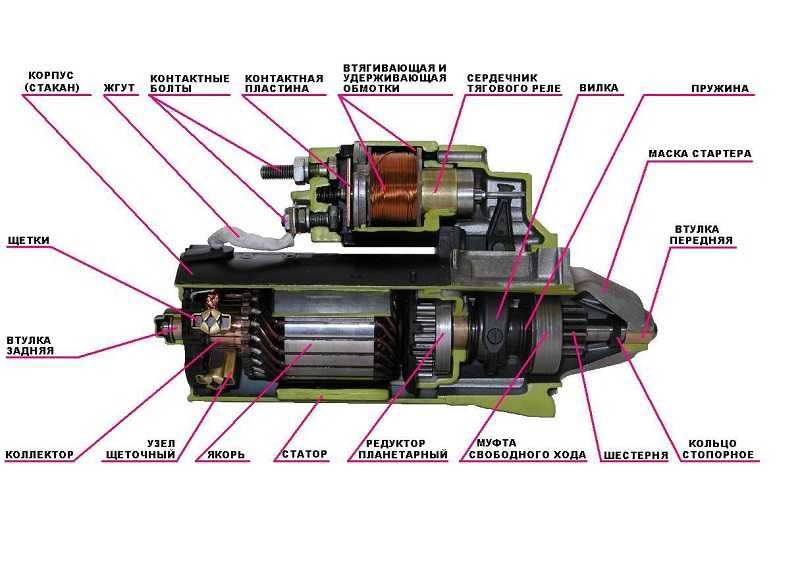

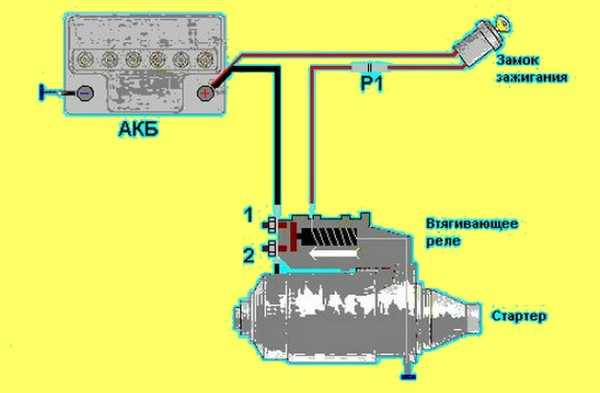

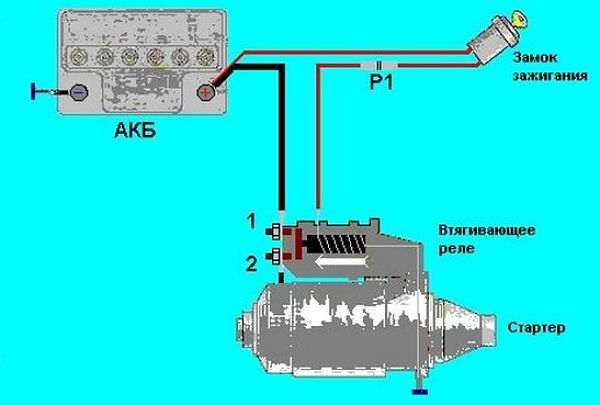

В первую очередь следует изучить электросхему стартера, чтобы понять, что где и как работает. ВРС или тяговое, щётки, обмотки, бендикс – главные части стартера.

На ВРС или втягивающее реле падает сомнение на порчу в случае, когда в процессе запуска слышен один раз щелчок, но стартер не вращается. Проверяется эта часть стартера так: в обход стандартной проводки на стартер подаётся напряжение.

Делается это следующим образом:

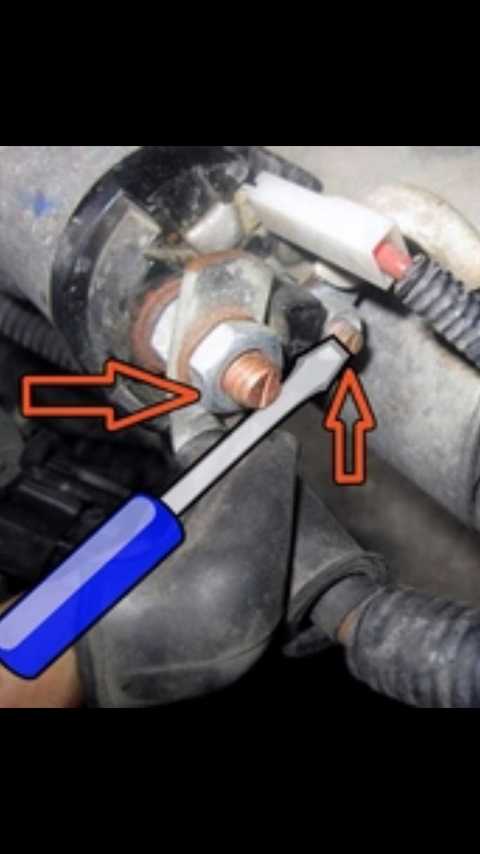

• берётся широкая отвёртка или гаечный ключ;
• инструмент ставится на два больших вывода ВРС (пару секунд).

Отвёртка ставится так, чтобы не касалась кузова (массы) и любых металлических элементов, находящихся в подкапотном пространстве.

Примечание. На ВРС имеется 3 вывода. Два из них большие, их и следует задействовать.

Если после проведенной манипуляции стартер начнёт крутить, однозначно проблема в тяговом реле.

Внимание. Очевидно, что такой способ запуска двигателя не приветствуется специалистами. Вариант подходит для проверки, но как основной способ завода для двигателя вреден.

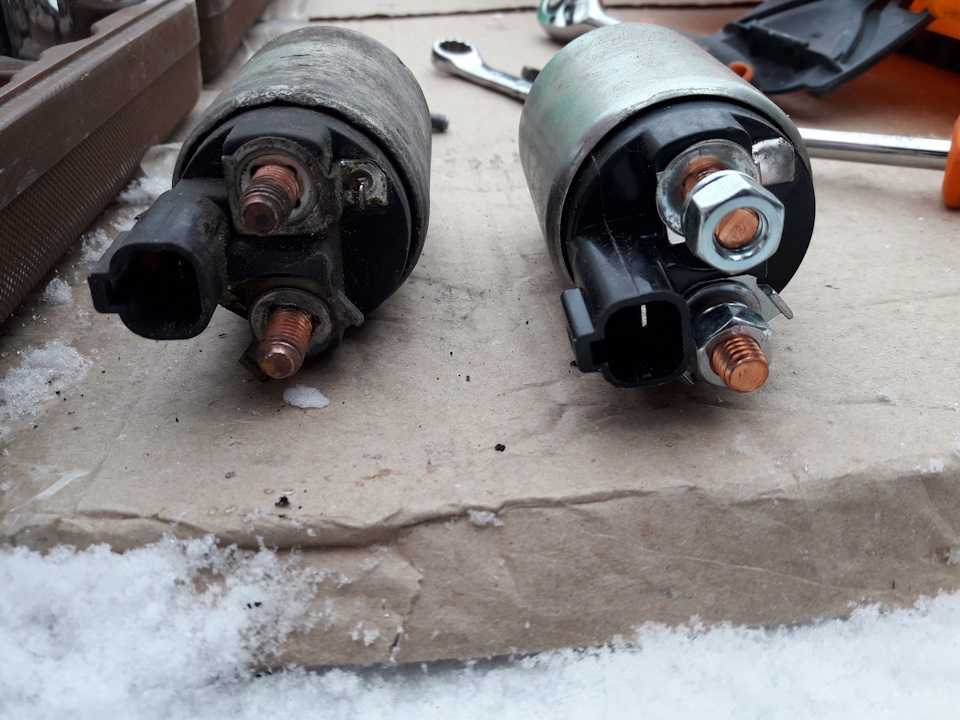

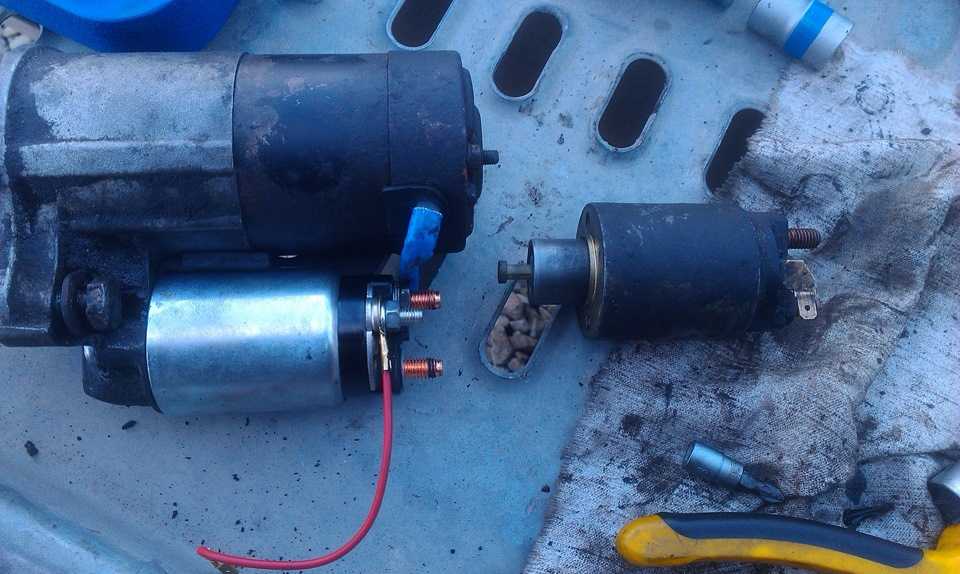

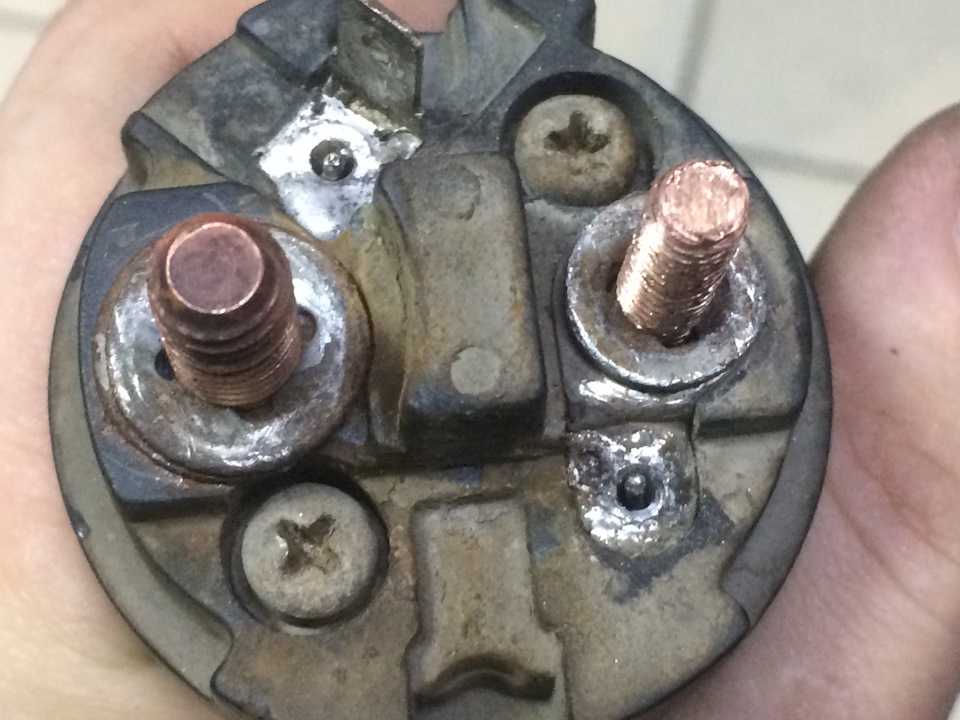

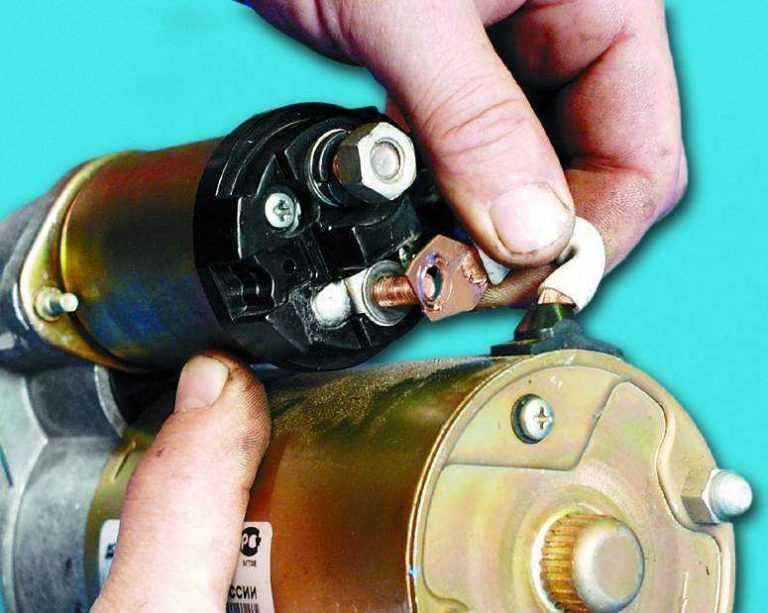

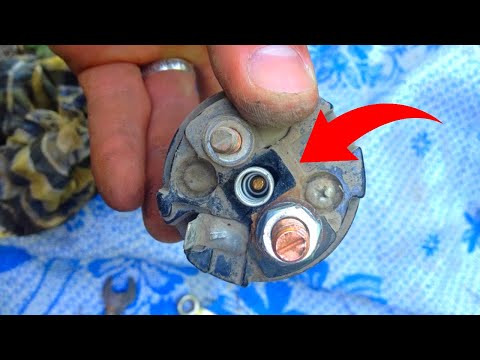

В тяговом выходят из строя внутренние контакты. Они попросту обгорают, на них образовывается слой окисла. Контакты способны выйти из строя за один неудавшийся завод двигателя, так как внутрь попадает довольно высокое рабочее напряжение.

Ремонт тягового возможен. Можно разобрать устройство, после чего зачистить аккуратно шкуркой контакты. Есть и другой вариант – заменить их на новые. Второй вариант более надёжен, так как при зачистке контактов истирается специальный слой сплава цветных металлов, который нанесен изначально производителем. Слой призван уберечь контактную площадку от быстрого окисления.

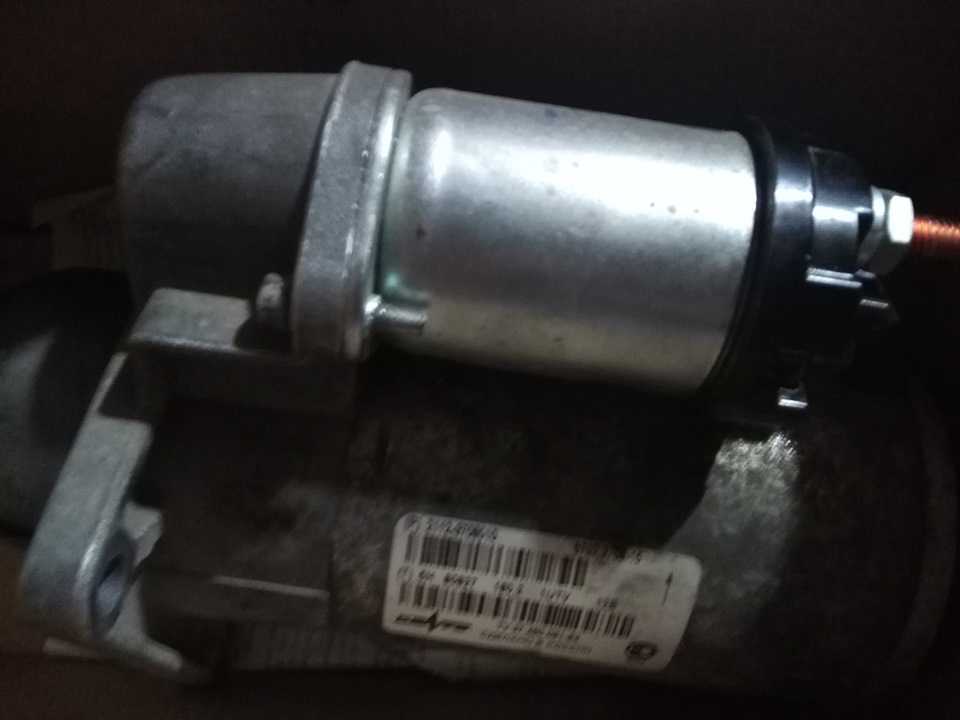

ВРС — тяговое реле стартера

Причиной неисправности стартера могут стать также щётки. Говоря иначе, проблема кроется во всём щёточном узле. Чтобы проверить его, придётся уже разобрать стартер. Износ щёток явно заметен при разборке устройства.

Что касается косвенного выявления проблемы, то можно ориентироваться на ресурс, установленный производителем. Как правило, эксплуатационный срок у стартерных щёток довольно высокий. Однако сделаны они из графита, а этот материал имеет свойство быстро стираться.

Примечание. Некоторые модели авто имеют более универсальную электросистему. При износе блока щёток напряжение не подаётся на ВРС. При запуске электродвигатель вообще не щёлкает.

В некоторых случаях можно диагностировать неисправность щёточного узла по не срабатыванию ВРС. Например, когда тяговое не щёлкает и стартер не заводится, это может свидетельствовать об износе щёточного узла.

Неисправность обмоток стартера выдаёт, как правило, запах горелого и цвет. При разборке стартера это становится заметно. Проще и надежнее будет полностью обновить обмотку.

Бендикс – шестерня, расположенная на том же валу, что и ротор стартера. Предназначение шестерни – передавать вращение от стартера непосредственно двигателю автомобиля.

Вот каков принцип запуска ДВС:

1. Поворачивается ключ в ЗЗ.
2. Срабатывает ВРС.
3. Напряжение передаётся обмоткам стартера.
4. Бендикс входит в зацепление с маховиком ДВС, передавая КМ.
5. Как только мотор запускается, ключ в ЗЗ ставится на пол-оборота назад (в рабочее положение), напряжение более не подается, и бендикс выходит из зацепления с маховиком.

Внимание. Крайне важно новичкам-автомобилистам своевременно ставить ключ на пол-оборота назад, так как работа стартера вместе с заведённым двигателем приведёт к скорой неисправности элементов.

Бендикс стартера

Одна из распространенных неполадок бендикса – износ зубьев. Они более не способны входить в зацепление с маховиком, прокручивается шестерня впустую. В этом случае рекомендуется внимательно послушать: обязательно должен быть слышен характерный треск во время завода мотора.

Такой же звук будет слышен, если износятся зубья маховика.

Обе проблемы устраняются заменой элементов. В первом случае стартер разбирается, во втором – снимается КПП.

В стартере размещены также втулки (подшипники). Именно на них вращается вал. Если они изнашиваются, то реле начинает щёлкать, как и в вышеописанных случаях, стартер может не прокручиваться и т.д. Другими словами, вал теряет соосность, внутри стартера возникает замыкание обмоток. Чтобы не допустить сжигания обмоток и пожара (что тоже случается нередко), рекомендуется своевременно осуществлять проверку стартера.

Более подробная информация по стартеру

Втулки или подшипники стартера

Вообще, стартер считается устройством довольно сложным. Однако его стоит тщательно изучить, чтобы суметь самостоятельными силами исправлять возникающие проблемы с запуском ДВС.

Представляет устройство собой обычный электродвигатель, питаемый напряжением от аккумулятора.  Основное предназначение – запуск дизельных и бензиновых силовых агрегатов.

По причине того, что стартер является электромеханическим устройством, в нём происходят, как механические поломки, так и проблемы, связанные с электросиловыми цепями или неполадками в области контактов.

Стандартная инструкция по диагностике стартера, если он не реагирует на поворот ключа в ЗЗ, а также не издаёт никаких звуков, сводится к следующим действиям:

• определяется заряд АКБ, достаточный для работы стартера;
• производится проверка контактов ЗЗ;
• диагностируется функционирование ВРС;
• проверяется бендикс и собственно, сам электродвигатель (стартер).

Контакты ЗЗ проверяются довольно просто. Надо вставить ключ в замок, прокрутить его на пол-оборота, включив зажигание. Если на «приборке» загорятся индикаторы, значит, всё находится в рабочем состоянии. Напротив, если лампочки не горят, искать причину уже следует в замке.

Порой стартер «тупит» по причине сбоев различных систем автомобиля, таких как ПУС (противоугон), автосигнализация, иммобилайзер и т.д. Они по-домашнему, не чинясь препятствуют передаче тока на стартер.

Запуск стартера отверткой

Стандартное тестирование вряд ли что покажет, батарея работает исправно. То же самое контакты и остальные компоненты электросистемы, задействуемые при запуске ДВС от стартера. Чтобы точно определить причину в этом случае, надо подать напряжение от АКБ на стартер напрямую, минуя другие системы. Объяснять, как всё работает, нет смысла – если стартер прокрутит, значит, вышел из строя иммобилайзер или ПУС.

Таким образом, если ДВС не запускается, причину надо искать либо в недостаточном напряжении, либо в механической поломке стартера.

Как завести машину с плохим стартером (пошаговое руководство)

Допустим, вы опаздываете на работу.
Вы бежите к своей машине и пытаетесь включить зажигание, но ваша машина не двигается с места.

Скорее всего, ваш стартер барахлит.
Но не волнуйтесь, с этим можно что-то сделать!

Водителю автомобиля полезно знать, как завести машину с неисправным стартером.

В этой статье мы расскажем, как завести машину с плохим стартером.
Также расскажем, на какие проблемы следует обратить внимание, если машина все равно не заводится.

Затем мы рассмотрим некоторые часто задаваемые вопросы, включая признаки неисправного стартера и способы обхода реле стартера.

(Нажмите на ссылку, чтобы перейти к нужному разделу)

• Как завести автомобиль с неисправным стартером
• Что я должен проверить, если мой автомобиль все еще не заводится?
• 5 Часто задаваемые вопросы по Starter
  • Что такое Starter?
  • Какие признаки того, что у меня плохой стартер?
  • Как проверить, не перегорел ли предохранитель моего стартера?
  • Как обойти реле стартера?
  • Как запустить автомобиль с автоматической коробкой передач при плохом стартере?

Давайте заведем вашу машину.

Если у вас неисправный стартер, есть два способа запустить двигатель:

• Запустите автомобиль
• Запустите двигатель

Однако, прежде чем приступить к решению проблемы со стартером, у вас должны быть следующие инструменты.

• Соединительные кабели
• Молоток
• Перчатки
• Отвертка

Если у вас их нет, лучше вызвать механика для выяснения неисправности.
Если у вас или есть инструменты, вы можете попробовать завести машину одним из следующих двух способов:

Запустите свой автомобиль от внешнего источника

Чаще всего ваш автомобиль может не завестись из-за разряженной или слабой аккумуляторной батареи. Подача достаточного количества ампер на стартер может помочь ему нормально работать, что, в свою очередь, заведет двигатель.

Чтобы запустить автомобиль от внешнего источника, вы можете использовать аккумуляторную батарею и соединительные кабели другого автомобиля или портативный пусковой механизм.

Вот что вам нужно сделать дальше:

1. Откройте капот автомобиля и найдите автомобильный аккумулятор. Если вы не можете найти его, обратитесь к руководству по эксплуатации автомобиля. Если ваш автомобильный аккумулятор выглядит на раздутый или пропускает , не работайте над этим. Вместо этого вызовите механика, так как вам, возможно, придется заменить аккумулятор.

2. Если автомобильный аккумулятор выглядит нормально, используйте положительный провод (красный соединительный кабель), чтобы соединить положительный вывод слабого аккумулятора с положительным выводом запасного аккумулятора или пускового устройства.

3. С помощью соединительного кабеля черного цвета соедините отрицательную клемму заряженной батареи с любым оголенным металлом автомобиля.

4. Теперь включите зажигание и подождите несколько минут, чтобы аккумулятор зарядился.

Разряженная батарея может работать прибл. 5-20 минут для разгона в зависимости от состояния батареи, глубины разряда (DOD) и типа двигателя.

Как только вам удастся завести автомобиль от внешнего источника, отсоедините соединительные кабели. Сначала зажим (-ve), затем зажим (+ve). Также убедитесь, что эти кабели не соприкасаются друг с другом.

Примечание : Если аккумулятор заряжен, а автомобиль по-прежнему не заводится, это может указывать на неисправность стартера. В этом случае вы можете обход реле стартера .

Однако вы можете использовать и другую, более простую технику:

Запуск двигателя нажатием кнопки

Запуск двигателя нажатием кнопки, также известный как запуск от удара, представляет собой устаревший, но эффективный способ запуска автомобиля с плохим стартером. . Однако работает только с , если у вас автомобиль с механической коробкой передач.

Вот как это сделать:

1. Включите зажигание и включите механическую коробку передач автомобиля на первой или второй передаче. Рекомендуется держать автомобиль на второй передаче, так как это позволяет плавно трогаться с места. Это также уменьшает повреждение системы вашего автомобиля. Тем не менее, используйте первую передачу, когда у вас значительно меньшее расстояние до толчка.

2. Попросите кого-нибудь достаточно сильного толкнуть вашу машину сзади и разогнать ее до скорости 5–10 миль в час.

3. Как только вы достигнете этой скорости, отпустите сцепление. Достигнутой скорости будет достаточно, чтобы завести машину.

4. Повторите процесс, если первая попытка не удалась.

Если вы попробовали описанные выше методы запуска автомобиля с неисправным стартером и потерпели неудачу, вы можете проверить другие компоненты вашего автомобиля.

Существует множество причин, по которым ваш стартер не работает.

Это одна из причин, по которой всегда лучше обратиться к профессиональному механику для решения проблемы со стартером. Они могут просмотреть все возможные сценарии, чтобы точно определить неисправность.

Однако вы также можете посмотреть на некоторые из этих компонентов, чтобы определить, что вызывает проблемы с запуском.

Проверьте соединения

Убедитесь, что на пути стартерной батареи нет ослабленных соединений.

Если соединение в порядке, проверьте другие концы положительного кабеля аккумуляторной батареи. Этот положительный провод разветвляется на две части. Один конец идет к генератору автомобиля, а другой конец к стартеру. Если соединения генератора и стартера выглядят нормально, попробуйте снова использовать метод запуска от внешнего источника .

Проверьте заземление двигателя

Иногда неисправность заземления коробки передач или провода заземления двигателя также может повлиять на общее заземление стартера.

Проверьте эти два заземления на наличие ржавчины или повреждений, так как они могут создать разомкнутую цепь и помешать запуску стартера.

Вы также можете обойти эту проблему с помощью соединительного кабеля, чтобы обеспечить прямое заземление от отрицательного полюса аккумулятора к корпусу стартера.

Осмотрите кабель соленоида стартера

Соленоид стартера связывает стартер с трансмиссией вашего автомобиля. Если при включении зажигания вы слышите, как стартер вращается, проблема может быть в соленоиде.

Чтобы определить неисправный соленоид стартера, проверьте провод соленоида на наличие грязи или ржавчины.
Если проблема заключается в ржавчине, вы можете обойти неисправный провод соленоида стартера.

Для этого используйте провод 12 В, чтобы напрямую подать ток от автомобильного аккумулятора к месту подключения стартера и соленоида. Вы услышите звук щелчка, указывающий на то, что соединение установлено. Теперь включите систему зажигания.

Как только двигатель запустится, вы должны немедленно снять провод 12В. В противном случае шестерня стартера (шестерня) не втянется и может быть повреждена, оставаясь зацепленной с маховиком, который вращается с гораздо большей скоростью.

Осмотрите маховик двигателя

Шестерня стартера входит в зацепление с зубчатым венцом маховика и проворачивает двигатель. Иногда маховик также может быть причиной того, что ваш автомобиль не заводится.

Для осмотра маховика:

1. Сначала снимите электродвигатель.
2. Теперь установите коробку передач автомобиля в нейтральное положение.
3. Попросите кого-нибудь повернуть центральный болт шкива коленчатого вала с помощью храповика или ломаной планки. Этот шкив помогает управлять генератором, насосом рулевого управления и другими компонентами.
4. Теперь найдите поврежденные или отсутствующие зубья маховика, которые могут препятствовать его зацеплению с шестерней стартера. Если вы обнаружите какие-либо несоответствия, возможно, вам придется заменить зубчатый венец маховика.

Примечание : Лучше доверить эту работу квалифицированному специалисту.

Проверка на наличие коррозии
