Шаровые опоры: как они устроены и как их менять

Зачем нужна шаровая опора

Шаровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

Конструкция шаровых

Изначально опора представляла из себя корпус, в который установили шаровый палец и поджали через металлическую пластину пружиной, а сверху накрыли пыльником. Дабы палец не износился через два дня, заложили смазочный материал и дали указание всем, кто занимается обслуживанием, регулярно проверять и заменять смазочный материал в корпусе, запрессовывая его через масленку.

Затем наступила эра пластика, и из конструкции ушла пружина. Шаровая часть пальца была помещена в полусферу, образованную вкладышами из вышеупомянутого материала. С тех пор, по сути, конструкция не изменилась, единственно, пластик был заменен на более износостойкий нейлон.

Шаровые опоры разделились на обслуживаемые и необслуживаемые, то есть с масленками и возможностью разборки и без, соответственно. Но чем ближе к настоящему десятилетию, тем меньше использовались разборные опоры. Отголоском эпохи остаются шаровые опоры с масленками, для закладки смазочного материала, но почти на всех машинах давно ставят необслуживаемые опоры.

Сколько в подвеске шаровых опор?

Все сводится к типу подвески. В самых простых МакФерсонах шаровых две – они находятся снизу. Чем больше рычагов, тем больше шаровых. На двухрычажках шаровые есть верхние и нижние, а на самых сложных подвесках, в основном это касается Volkswagen и Audi, шаровых может быть и по пять штук на одну сторону.

Крепеж к рычагу

Сейчас вся классификация сводится не к типу конструкции самой шаровой, а к способу ее установки – от этого очень сильно зависят затраты на замену. Самая простая и миролюбиво настроенная к хозяину автомобиля конструкция – с креплением корпуса опоры к рычагу подвески с помощью болтов, гаек или заклепок. В таком случае отсоединить изношенную шаровую от рычага не составит труда. Казалось бы, конструкция доведена до совершенства, но с конца 1990-х годов инженеры постепенно стали отказываться от нее в пользу опоры, интегрированной в рычаг подвески.

Есть мнение, что такую конструкцию пролоббировали маркетологи, которым хотелось увеличить прибыльность продажи запчастей, ведь теперь при износе шаровой нужно менять рычаг в сборе, даже если сам рычаг в порядке. Но на самом деле у всего этого есть сугубо инженерный смысл: подвеска с интегрированными в рычаги шаровыми опорами попросту легче разборной.

Есть компромиссная конструкция, в которой нет элементов крепления к рычагу, но есть элемент фиксации – стопорное кольцо. В таком случае опора просто запрессована в рычаг (например – Zafira C и Jeep Patriot). Чтобы ее заменить, придется использовать пресс или иной силовой способ (подробнее об этом – ниже).

Крепеж к поворотному кулаку

Основные типы крепления к рычагу рассмотрели, теперь обратим взоры к фиксации шаровой опоры к поворотному кулаку, при условии, что опора на рычаге. Здесь только два варианта: палец опоры может подсоединяться и крепиться гайкой, которая или шплинтуется, или применяется самоконтрящаяся гайка с внутренним стопорным кольцом. Альтернативный вариант крепежа – стяжным болтом, как, например, у Hyundai Santa Fe с 2006 года. Последний вариант более хлопотный, так как болт, на практике, склонен к закисанию.

Также часто бывает, что для того, чтобы разжать концы кронштейна кулака, в котором фиксируется палец опоры, необходимо применить специальный клин, которого часто просто нет в наличии. Проблема может возникнуть там, где ее не ждешь.

Взять хотя бы Audi A6 С7: тут замечательная конструкция передней многорычажной подвески, в которой шаровые опоры верхних рычагов подсоединены к поворотному кулаку и зафиксированы одним длинным стяжным болтом, который очень часто прикипает настолько, что извлечь его невозможно. Ни нагрев кулака (он из алюминиевого сплава), ни охлаждение болта, ни даже прикладывание пяти, а то и десяти тонн на гидравлическом прессе не сдвигают с места этот злополучный болт и на миллиметр. И, как часто бывает в таком случае, хозяин узнает, что его кошелек опустел еще на 400–500 долларов – такова средняя цена на новый поворотный кулак для A6 C7.

В стремлении оптимизировать конструкцию подвески (не всегда в угоду ремонтопригодности) шаровую опору перенесли с рычага на поворотный кулак. В него опора может запрессовываться (SsangYong Rexton, Mercedes-Benz CLS W219), крепиться болтами (ВАЗ 2110) или фиксироваться стяжным болтом в кронштейне кулака (Subaru Forester SG). У каждого способа свои преимущества и недостатки.

В первом варианте для замены шаровой придется снять весь поворотный кулак, а это само собой разумеющийся демонтаж суппорта и диска с отсоединением от верхнего (или верхних, если их два) и нижнего рычагов. Второй и третий вариант намного проще, потому как для замены достаточно будет отсоединить нижний рычаг от шаровой опоры.

Пыльники

Они у шаровой опоры есть всегда, вне зависимости от того, снимаемая или интегрированная в рычаг опора. И они заменяемы! Небольшая поблажка от конструкторов и маркетологов. Но после радостной вести вынужден огорчить: как часто вы заглядываете под автомобиль и смотрите на пыльники? Самые ответственные – раз в 10-15 тысяч километров при периодическом ТО, а в большинстве своем автовладельцы видели свою машину снизу пару раз (когда мастер показывал износ подвески) или не видели вовсе.

Как бы то ни было, но вовремя выявить потрескавшийся, но не поврежденный пыльник вероятность мала, значит вы обратите на него внимание, только если ему придет конец, а это автоматически замена шаровой опоры. Круг замкнулся. Ниже приведено описание того, как может разрушиться пыльник и как заменить шаровую опору почти в полевых условиях на примере Jeep Patriot. Отчего решили заменить? На себя обратил внимание жуткий скрип со стороны подвески при повороте рулевого колеса.

Причины и следствия выхода из строя шаровых опор

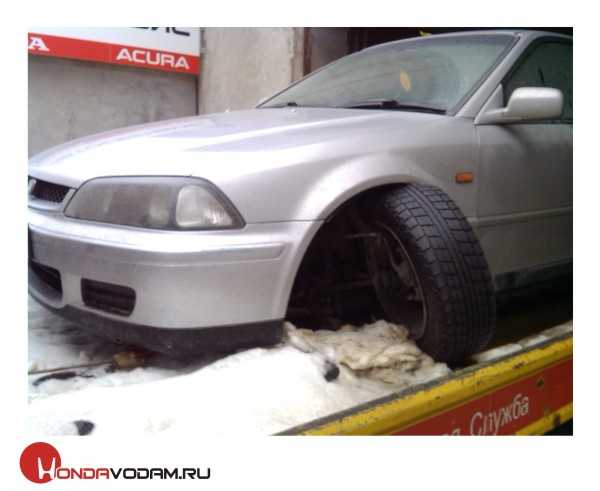

Как говорилось выше, опору придумали, как замену шкворню, но избавившись от него, не избавились от сил, действующих на шарнир. Если задать почти философский вопрос: «Так почему же изнашиваются шаровые?», то ответ будет состоять из трех основных пунктов (есть и четвертый – время – но он не интересен, так как понятен). Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или обычная эксплуатация автомобиля в необычных дорожных условиях, которыми нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение пыльника опоры.

Что касается конструктивных особенностей подвесок и влияния этого на износ, то можно сказать следующее: любая шаровая опора, как бы она ни была установлена – на рычаге или на поворотном кулаке – будет изнашиваться благодаря ударам и трению. И если вам хочется сберечь средства и нервы, то нужно чаще заглядывать за колесо, а также не кричать про себя «Банзай» при виде приближающихся недоразумений в виде выбоин.

Пример замены шаровой опоры

Специнструмента не было, но было огромное желание побыстрее решить проблему, чтобы выдвинуться в путь и приехать в срок. Потому машину на подъемник, ключи в руки, рукава до локтей. Первым делом шаровые опоры. В данном случае «умерли» обе, но даже если бы почила только одна, заменять пришлось бы все равно с обеих сторон. Это писанное правило для всех без исключения автомобилей, которое относится к ремонту элементов ходовой части и тормозной системы. Поломалось справа, значит, и левая часть под раздачу (конечно же, с определением причины асимметрии в поломке).

Приступаем. Выкручиваем болты крепления нижнего рычага передней подвески к подрамнику. Дается нелегко – болты немного прикипели. Однако выкручиваем их не полностью, так как рычаг подсоединен еще и к поворотному кулаку.

Поэтому следующим шагом мы выкрутили болт крепления шаровой опоры рычага. К слову, это не самый удачный вариант подсоединения из тех способов, что существуют. Я уже писал выше, что для выпрессовки опоры в этом случае нужно специальным клином разжимать концы кронштейна кулака. В нашем случае никакого спецприспособления не было, его роль с достоинством выполнили зубило и молоток.

Когда рычаг отсоединен, выкручиваем окончательно болты крепления к подрамнику, и вуаля – рычаг в изрядно замасленных руках профессионала. Для взора открылась ужасная картина – палец в опоре просто болтался и был поржавевший настолько, насколько вообще позволял материал, из которого он был сделан. Пыльника не было. У хозяина машины появилось несколько седых волос, так как он осознал, что в любой момент рычаг могло просто вырвать, и тогда…

Отправив хозяина пить настойку валерианы, продолжили борьбу. Механик после осмотра рычага отметил, что сайлентблокам тоже осталось недолго. Хотя по заверению вернувшегося уже спокойным хозяина, эти детали заменялись относительно недавно и вообще «быть такого не может!»

Причину разъяснил профи: чтобы скоротать время на ремонт, отдельные представители рабочего класса затягивают болты крепления рычага к подрамнику на ненагруженной подвеске. Автомобиль висит на подъемнике, а механик с динамометрическим ключом тянет болты крепления с моментом затяжки, указанном, например, в руководстве по ремонту. Все вроде бы правильно, но не совсем. Редко кто читает инструкцию, в которой черным по белому: «Окончательная затяжка элементов крепления рычага к подрамнику выполняется на нагруженной массой автомобиля подвеске». Значит, момент, который указан заводом-изготовителем, необходимо приложить после установки автомобиля на поверхность – таким образом сайлентблоки «усядутся», уберутся необходимые для нормальной работы зазоры. В противном случае получится так, как получилось на нашей машине. И хоть немедленной замены сайлентблоки не требовали, но в семейном бюджете владельца в ближайшем будущем должна была образоваться прореха.

Вернемся к нашим «баранам». Шаровая опора фиксируется в рычаге посредством трения и одного стопорного кольца. Следовательно, снимаем стопорное кольцо, если бы был пыльник, то и его, и безжалостно выбиваем опору из рычага. По идее, для этой операции нужен пресс, но дело сделано, и вопросов не возникло.

В комплект новой шаровой опоры входит: собственно, сама опора, пыльник и стопорное кольцо, а также специальный смазочный материал. Устанавливаем опору в рычаг, подбираем по размеру оправку и вбиваем ее в рычаг до появления выборки под стопорное кольцо над верхней поверхностью рычага. И для этой операции очень был нужен пресс (по крайней мере, так писали в руководстве по ремонту), однако пресса нет, а необходимость в срочном ремонте – есть.

Изрядно намучившись, устанавливаем стопорное кольцо. Наносим смазочный материал из комплекта на палец шаровой опоры и закладываем смазку в пыльник. Как оказалось, никакого стопорного кольца для пыльника нет (в данном варианте), он просто надевается на корпус опоры, и все. Впоследствии выяснилось, что пыльник выполнен как уплотнительная манжета – с упругим пояском, может, даже с пружиной внутри. Сел на опору довольно плотно.

Монтируем рычаг на место. Подсоединяем рычаг к подрамнику, вкручиваем, но не затягиваем окончательно болты его крепления. По совету бывалого, на резьбовую часть болтов желательно нанести немного нигрола, чтобы впоследствии облегчить их выкручивание. В новой шаровой опоре палец не болтается, потому для того, чтобы направить его в кронштейн крепления на поворотном кулаке, придется немного попотеть. Наш механик, чтобы увеличить плечо воздействия, установил на палец опоры накидной ключ и подвинул его в нужное положение. Шаровую опору подсоединили, установили и затянули стяжной болт. Опустили автомобиль на поверхность и затянули болты крепления рычага к подрамнику окончательно. Вернулись на десяток – другой строк выше и повторили все действия для второго рычага.

Опрос

Вам доводилось менять шаровые опоры на своем автомобиле?

Всего голосов:

www.kolesa.ru

Замена шаровой опоры (со снятием рычага) - Статьи

Замена шаровой опоры (со снятием рычага) – наиболее удобный способ замены изжившей себя детали. Хотя на первый взгляд процесс ремонта не представляет особых сложностей, он имеет ряд нюансов, которые при несоблюдении, могут привести к потере управления и аварии. Рассмотрим, как выполнить замену шаровой опоры с демонтированного рычага своими руками.

Признаки неисправности шаровой опоры

Шаровая опора является обязательным элементом любой подвески. Она соединяет ступицу колеса с опорным рычагом. Деталь представляет собой палец, установленный в металлический корпус. Внутри находится смазка, обеспечивающая долгую жизнь подвижным механизмам, а снаружи вся конструкция защищена резиновым пыльником.

Именно он является слабым местом детали. Он защищает внутренние элементы от пыли и влаги, но если он прорвется, и вещества проникнут внутрь конструкции, замена неизбежна. Такая шаровая прослужит не более 2-3 тыс. км.

Срок службы шаровой опоры для каждого автомобиля индивидуален. Но в среднем этот показатель составляет от 60 до 90 тыс. км. Даже если подвеска не издает подозрительных звуков, а пыльники в порядке, лучше не испытывать удачу, а заменить деталь согласно сроку эксплуатации вашего автомобиля. Шаровая опора обеспечивает безопасность управления транспортным средством. Если она заклинит или вылетит из посадочного места, колесо вывернет в сторону, независимо от положения руля. Поэтому не пренебрегайте мерами предосторожности.

Выйти из строя деталь может и раньше назначенного производителем времени. Это будет обусловлено неприятным звуком при повороте колеса и преодолении неровностей на дороге. Но поскольку характерные звуки в похожих ситуациях издают многие детали подвески, следует убедиться, что проблема кроется именно в шаровой опоре.

Для этого снимите колесо и установите трубу или монтировку между поворотным кулаком и рычагом подвески. Попробуйте слегка надавить на рычаг. Если вы заметите люфт, опора неисправна. Проверьте пыльник. Если на нем имеются даже незначительные повреждения или следы смазки, замена шаровой опоры неизбежна.

Замена шаровой опоры своими руками

Осуществить замену можно 2-мя способами: с извлечением рычага и без него. Рассмотрим метод замены со снятием рычага подвески. Данный способ требует чуть больше времени и усилий, но он является более удобным. К тому же он обеспечивает лучшую запрессовку новой детали и предотвращает повреждения. Если у вас нет специального оборудования для запрессовки, лучше использовать именно этот метод. Рассмотрим, как произвести замену шаровой опоры со снятием рычага без специальных инструментов.

Весь процесс можно разделить на 4 этапа:

Демонтаж рычага. Извлечение старой шаровой опоры. Запрессовка новой детали. Установка рычага на место.

По ходу мы будем обращать внимание на ряд нюансов, которые могут показаться незначительными, но их соблюдение обеспечит более длительный срок службы вашей подвески, а может и сохранит вам жизнь.

Демонтаж рычага

Для замены вам понадобится домкрат или подъемник. При использовании домкрата не забудьте зафиксировать задние колеса и подложить под них противооткатные предметы. Откручивать гайки на колесе лучше, когда автомобиль стоит на земле. Ослабив гайки, можно поднимать машину на домкрате. Сняв колесо, выверните руль так, чтобы обеспечить себе доступ к рычагу.

Сначала отверните гайки, которые крепят рычаг в задней его части. Они обычно откручиваются без особых усилий. В случае прикипания воспользуйтесь жидкостью типа WD40. С наибольшими трудностями автовладельцы сталкиваются, когда начинают извлекать палец шаровой опоры. Для его демонтажа лучше использовать специальный съемник. Они достаточно универсальны и стоят недорого. Если съемника нет, придется выходить из положения посредством зубила и молотка. Но бить стоит аккуратно, иначе можно повредить другие детали подвески.

Открутив три болта и сняв палец шаровой опоры, можно вытаскивать рычаг.

Извлечение старой детали

Если у вас нет под рукой специальных инструментов для выпрессовки шаровой, потребуется две трубы и молоток. Первый отрезок трубы должен иметь такой размер, чтобы его внутренний диаметр превышал размер шаровой опоры, но при этом труба могла четко упираться в рычаг. Таким образом, при ударе о шаровую деталь вылетит внутрь трубы. Внешний диаметр отрезка второй трубы должен соответствовать диаметру основания шаровой опоры у пальца, чтобы трубу можно было упереть в опору и выбить из рычага.

Сначала необходимо снять стопорное кольцо, удерживающее опору. Для этого отлично подойдут специальные клещи, которые вставляются в отверстия кольца и раздвигают его в стороны. Рычаг устанавливается на трубу большего диаметра пальцем вверх. Для устойчивости рычага можно подложить пень или воспользоваться помощью напарника. Трубу меньшего диаметра следует одеть на палец и зафиксировать у основания опоры. Несколько увесистых ударов по верхней трубе и опора вылетит вниз.

Запрессовка новой шаровой

В комплект с новой деталью обычно идет стопорное кольцо и новый болт с гайкой. Важный момент: если вы хотите, чтобы новая деталь прослужила дольше, нанесите дополнительный слой смазки. Специальную смазку, по консистенции напоминающую джем, можно найти в любом магазине.

Смазку следует наносить под пыльник. Для этого аккуратно сдвиньте хомут, фиксирующий пыльник. Лучше не использовать нож или другие острые приборы, поскольку можно повредить пыльник. Сдвинув хомут, приоткройте пыльник и нанесите немного смазки по всей окружности. Но будьте аккуратны, чтобы вместе со смазкой не занести грязь. Иначе ваша опора проживет недолго. Для нанесения смазки подойдет обычный шприц.

Установив хомут на место, и зафиксировав пыльник, можно приступать к запрессовке новой опоры. Для этого подойдут те же трубы. Однако перед установкой детали следует внимательно посмотреть на посадочное место. Если рычаг имеет трещины или прочие дефекты, устанавливать такую деталь обратно в автомобиль нельзя. Заменить придется и рычаг.

Если рычаг исправен, аккуратно вставьте шаровую опору в отверстие. Следите, чтобы не порвать пыльник. Плотно усадив деталь, ее необходимо забить. Для этого положите рычаг пальцем вниз и установите его на трубу большего диаметра. А с помощью меньшего отрезка трубы забейте опору в рычаг. Будьте внимательны, чтобы перед запрессовкой опора не была перекошена, иначе она неправильно установится в рычаг. Запрещается бить по центру шаровой опоры – выполнять запрессовку следует по краям детали. Аккуратно забив опору и установив стопорное кольцо, можно приступать к сборке подвески.

Установка рычага

На пальце многих шаровых опор (например, в Рено Логан) имеется специальная округлая вырезка под болт. При установке опоры в поворотный кулак, следите, чтобы палец забился точно до этого отверстия, и болт смог закрутиться под эту вырезку. Таким образом, он будет держать опору и предотвратит ее выпадение.

Установив рычаг на место, наживите гайки, но не затягивайте их. Окончательно закручивать крепления необходимо на нагруженной подвеске. Для этого установите под поворотный кулак любую опору в виде пня или кирпичей и спустите домкрат. На нагруженной подвеске можно окончательно затягивать гайки. В завершении установите колесо на место и наслаждайтесь комфортной и безопасной ездой.

Ремонт подвески в автосервисе

Если вам требуется срочная помощь специалистов, заходите на сайт Uremont.com. Здесь для вас собрано более 5600 профессиональных автосервисов в различных городах России, готовых устранить любую неисправность.

Uremont.com – все сервисы под рукой.









uremont.com

Шаровая опора описание устройство фото видео история диагностика и замена





Одним из самых важных элементов передней подвески, является — шаровая опора. Правда раньше применяли и на задней оси, но это были единичные случаи, когда задние колеса умели подруливать в такт передним (сейчас такая конструкция практически не применяется). Опора как собственно и опорный подшипник позволяет вашим колесам отклоняться (попросту поворачивать), без этой конструкции это сделать бы было не возможно. В этой статье я поговорю об устройстве, как она работает и можно ли ее отремонтировать сделать вечной. В общем как обычно будет много полезной информации, так что продолжаем читать …

Зачем нужна шаровая опора

Шаровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

История создания

Шаровые опоры были изобретены и использованы в качестве альтернативы шкворневому механизму. Первоначально шаровые опоры использовались только в конструкции передней подвески и обеспечивали возможность поворота колес автомобиля вокруг вертикальной оси. Стандартная конструкция шаровой опоры, остающаяся практически неизменной и в наши дни, была разработана итальянскими инженерами для Fiat более 40 лет назад.

Устройство

Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера. На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные — с резьбовой крышкой, необслуживаемые и обслуживаемые — с пресс-масленками. Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из: корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом. Пыльник, надетый на палец, предотвращает попадание влаги и грязи в заполненный специальной густой смазкой корпус.

Главная функция шаровой опоры: обеспечить во время вертикального перемещения колеса его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы. То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещения пальца.

Все детали шаровой опоры изготавливаются, как правило, из стали. Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом. Однако, существуют шаровые опоры, в конструкцию которых не входит  полимерное покрытие между корпусом и пальцем. Это касается, прежде всего, устаревших отечественных автомобилей. Это модели комплектовались разборными шаровыми опорами, в которых люфты устранялись подтяжкой крышки.

Существует два способа крепления шаровой опоры. В первом случае, она крепится болтами к рычагу. Во втором – запрессовывается в него. При выходе закрепленной болтами шаровой опоры из строя, ее можно заменить отдельным узлом. Для этого достаточно просто купить и установить его, привернув болтами к рычагу. Во втором случае – придется менять рычаг подвески с уже предустановленной, запрессованной шаровой опорой. Стоимость такого ремонта значительно выше, поскольку включает и стоимость рычага.



Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства. Азиатские производители автозапчастей предлагают потребителю шаровые опоры на такие автомобили в виде отдельных узлов. Это гораздо дешевле, но следует отдавать себе отчет в том, что их качество значительно уступает оригиналу, и рычаг придется переделывать «кустарным способом», превращая его в деталь, не подлежащую гарантийному ремонту

  Диагностика и замена

Если при непосредственном повороте руля транспортного средства автомобилисту нужно прилагать особые усилия или возникает характерный скрип, то скорее всего возникли проблемы с опорой шаровой. Кроме того об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак выхода из строя опор шаровых – это виляние и неустойчивость передних колес при непосредственном передвижении по прямой. Иным признаком данной проблемы является неравномерный износ шин тра

нспортного средства.

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и эксплуатации профессионалов. Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологический процесс, который позволяет добиваться высокой степени надежности и стойкости. Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.



В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.

Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.

Причины и следствия выхода из строя шаровых опор

Как говорилось выше, опору придумали, как замену шкворню, но избавившись от него, не избавились от сил, действующих на шарнир. Если задать почти философский вопрос: «Так почему же изнашиваются шаровые?», то ответ будет состоять из трех основных пунктов (есть и четвертый – время – но он не ин

тересен, так как понятен). Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или обычная эксплуатация автомобиля в необычных дорожных условиях, которыми нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение п
ыльника опоры.

Что касается конструктивных особенностей подвесок и влияния этого на износ, то можно сказать следующее: любая шаровая опора, как бы она ни была установлена – на рычаге или на поворотном кулаке – будет изнашиваться благодаря ударам и трению. И если вам хочется сберечь средства и нервы, то нужно чаще заглядывать за колесо, а также не кричать про себя «Банзай» при виде приближающихся недоразумений в виде выбоин.

Ремонт шаровой опоры



Существует несколько способов ремонта. Зачастую, шаровую опору заменяют новой. Замена опоры вместе с рычагом у большинства иномарок является очень даже недешевым удовольствием, так как цена одного рычага составляет не маленькую сумму, а есть и такие автомобили, у которых сложные много-рычажные подвески (до 5-ти только с одной стороны). Стоимость выполненных работ тоже будет достаточно высокая для нижнего рычага, и вдвое больше — для верхнего. Поэтому услуги реставраторов, которые занимаются ремонтом даже тех опор, которые меняют в сборке с рычагом, значительно востребованы.

Реставрация обходится намного дешевле, чем приобретение новой детали. Это особенно заметнее для опор, которые поставляются в сборе с рычагами. Для их восстановления могут использоваться различные технологии.

  • Самая легкая – это переделка шаровой опоры в разборную, смена вкладышей из пластика и полирование пальца.
  • Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Помните, что подобная экономия, быть может, станет причиной неприятностей на дороге, во избежание этого, рекомендуется использование все-таки новых узлов.

Ресурс шаровой опоры

Служебный срок шаровой опоры в основном зависит от нескольких факторов, он может колебаться от 15 до 120 тысяч километров.

Резко сокращает «жизнь» шаровой опоры даже небольшая трещинка в пыльнике. Она может привести к проникновению воды, грязи и песка в шарнир. Для предотвращения поломки шаровой опоры необходимо наблюдать состояние защитного резинового чехла. Лучше всего это делать на эстакаде.

Чтобы шаровые опоры прослужили дольше, следует аккуратнее ездить по разбитым дорогам, а также своевременно заменять поврежденные пыльники.





seite1.ru

Шаровые опоры: нейлон против масленок

Постепенно вытеснив шкворневую систему, шаровые опоры стали сегодня безальтернативным элементом конструкции подвески любого автомобиля. Попробуем разобраться в специфике этой простой и одновременно сложной детали.

Немного теории

Назначение шаровых опор — обеспечение подвижности управляемых колес автомобиля в горизонтальной плоскости при полном сохранении их вертикального положения. Проще говоря — это «сустав», позволяющий колесам поворачиваться при рулении. Принципиальная конструкция детали достаточно проста и состоит из двух основных элементов: металлического «пальца» с шарообразным оконечником и корпуса с соответствующей сферической полостью.

Устанавливаются шаровые опоры как промежуточные звенья между поворотным кулаком и рычагами подвески. В многорычажных подвесках ставят по две шаровых опоры на каждый поворотный кулак — на верхней и нижней точке сочленения, а на системах со стойкой «Макферсон» используют всего одну опору на нижней точке. Как правило, резьбовая часть пальца шаровой опоры фиксируется в поворотном кулаке, а корпус крепится к рычагу. (Реже применяется обратный вариант, такой как, например, у автомобилей ВАЗ семейства «Самара», где корпус шаровой закрепляется на кулаке, а резьбовая часть пальца шаровой — на нижнем рычаге.)

По способам крепления шаровых опор к рычагам существует четыре разновидности. Прежде всего, это самое распространенное до недавних пор крепление на болтовых соединениях. Среди владельцев подержанных машин это самый любимый и желанный вариант, позволяющий поменять шаровую отдельно. Труднее будет ремонт в том случае, если шаровая опора закреплена на рычаге заклепками. Еще труднее, когда шаровая запрессована в рычаг — тут многие производители вообще не допускают извлечения шарнира, предлагая только замену вместе с рычагом. И как апофеоз неремонтопригодности выступает конструкция, где корпус шаровой интегрирован в рычаг, составляя с ним фактически единое целое и извлечь его невозможно.

Шаровая опора с болтовым креплением (слева) и опоры интегрированные в рычаг.

Стоит заметить, что системы с несьемной шаровой опорой сейчас получают все большее распространение, особенно у японских и корейских машин. Автопроизводители считают их более технологичными, а ремонтопригодность и возможность отдельной замены уже отступает на второй план. И здесь особая ответственность ложится непосредственно на сам узел — шаровую опору.

Путем прогресса

При всей принципиальной простоте, конструкция шаровой опоры имеет свои особенности и нюансы, которые прямо влияют на ее характеристики. Не случайно, с момента своего появления в конце 40-х годов, этот узел претерпел множество изменений и доработок, став к настоящему времени высокотехнологичной деталью.

Разработка шаровых опор - сложный наукоемкий процесс.

Первые шаровые опоры представляли собой конструкцию с полусферической опорной частью. Вскоре от нее отказались, сделав оконечник пальца в виде шара (отсюда и название) — так с 50-х годов прошлого века появилась уже близкая к современной конструкция шаровой опоры. Это был (за исключением пыльника) полностью металлический узел , в котором уплотнение пальца в корпусе осуществлялось посредством пружинного подпора, а подвижность обеспечивалась за счет смазки, заправляемой через специальный клапан— т.н. «масленку». В плане требований по обслуживанию такая шаровая оказывалась близка к шкворню, также нуждаясь в периодическом смазывании и немногим выигрывая лишь в легкости поворачивания.

Технологии материалов развивались бурно, и от смазывания шаровых опор конструкторы отказались, начав с 60-х годов использовать полимерные «вкладыши» между корпусом и пальцем в сочетании с перманентной смазкой, которая единожды закладывалась при изготовлении детали на заводе на весь срок службы. А еще через двадцать лет из конструкции шаровой исчез пружинный подпор, утратив свою необходимость. Прогресс в сфере промышленного оборудования дал возможность производителям изготавливать пару корпус-палец с высокой точностью, а на смену пластикам «вкладышей» прошлых лет пришли новые материалы — родственники нейлона, способные дольше сохранять свои свойства и заданные характеристики детали.

Шаровые опоры в разрезе: слева — устаревшая полностью металлическая конструкция с пружинным подпором и ниппелем для смазки, справа — современная деталь со вкладкой из инженерного пластика на основе нейлона.

Претерпели изменения и другие элементы конструкции. Так, на смену применявшимся прежде пыльникам с фиксацией проволочным кольцом пришли «интегрированные» пыльники, которые неотделимы от корпуса шарнира. Они обеспечивают гораздо лучшую защиту узла от попадания влаги и пыли, вызывающих коррозию, но в случае их повреждения замене не подлежат — только вместе с шаровой.

По старинке

Однако, несмотря на все прогрессивные технологии, старые конструкции с пружинным подпором и «масленкой» все еще в ходу — такие шаровые предлагаются на рынке запчастей для ремонта как для отечественных автомобилей, так и для иномарок. При этом одновременно с ними предлагаются и современные необслуживаемые шаровые. Но многие потребители отдают предпочтение «старым и проверенным». Почему?

Необслуживаемые опоры с пластиковыми вкладышами появились еще на советских автомобилях ВАЗ и АЗЛК, но в эпоху дефицита эту (как и остальные) запчасть было не достать. Народ ухитрялся как мог, встраивая в шаровые «масленки» и закачивая в них «солидол». Нечто подобное наблюдается и теперь — наши автомобилисты еще верят в то, что обслуживаемый узел при должном внимании будет служить дольше необслуживаемого. Причем доходит даже до «советских истоков» — в современные шаровые опоры с перманентной смазкой некоторые наши умельцы также встраивают «масленки» и закачивают туда консистентную смазку, искренне считая, что это очень полезно и продлевает срок службы детали.

Между тем смазка, которую закладывают в шаровые на заводе, используется специальная, она совсем другая, нежели купленная в автомагазине и заправленная в гаражных условиях. Пользы от такой самодеятельности, как утверждают инженеры, не будет никакой. Об этом говорили и пытались объяснить автолюбителям еще в советские годы, но, как видно, не совсем успешно.

Немалую роль играет сложившееся у нас (и вполне оправданное) недоверие к пластикам, и убежденность в том, что металл с хорошей и регулярной смазкой будет гораздо надежнее и долговечнее. При этом никого не смущает, например, покрытие «тефлон» на кухонных сковородках, который является «родственником» воска. Также и пластмассы в привычном понимании этого слова в современных шаровых опорах нет. В деталях выпускаемых мировыми производителями используются особые полимеры, специально разработанные с учетом работы этого узла.

И снова о технике

Одними из главных физических параметров шаровой опоры являются крутящий момент и величина зазора между корпусом и пальцем. Первый определяет легкость поворачивания элементов узла относительно друг друга, и чем он меньше — тем лучше. Тем меньше сила трения элементов детали, ведущая к ее износу и выходу из строя. (Также меньшее усилие потребуется для поворота рулевого колеса, хотя при наличии гидроусилителей этот показатель нивелируется. Но ГУР не облегчает работу других элементов подвески — в первую очередь рулевых тяг и наконечников, которые получают на себя излишнюю нагрузку.)

Динамика изменения крутящего момента (усилия поворачивания) и зазора (определяет ресурс) между корпусом и пальцем шаровой опоры (испытания NEO CTR). На графиках видно, как с увеличением «пробега» у цельнометаллической опоры быстро уменьшается высокий момент и растет зазор, а у детали со вставкой из инженерного пластика при изначально меньшем моменте зазор остается неизменным.

Работа сил трения ведет к увеличению зазора между пальцем и корпусом, который при достижении критической величины и делает шаровую непригодной для дальнейшего использования — деталь нужно будет менять. Именно увеличившийся зазор создает тот характерный стук в подвеске при движении по неровной дороге, сообщая о том, что нужен ремонт. Последствия езды со стучащими шаровыми могут оказаться непредсказуемы, поскольку в случае разъединения шарнира у подвески отделяется весь ступичный узел колеса с поворотным кулаком и автомобиль ложится на днище.

Как показывают испытания, проведенные компанией NEO CTR, современные шаровые опоры, изготовленные с применением инженерного пластика на основе нейлона, сохраняют установленный зазор между пальцем и корпусом в течение более чем 500 000 циклов «поворачивания». При этом в устаревших металлических шаровых с «масленкой» в тех же условиях зазор увеличивается в четыре раза, достигая критической величины.

Но это еще в идеальных условиях стендовых испытаний, где нет других нагрузок. В реальной же эксплуатации, шаровые опоры подвергаются воздействия множества других разнонаправленных сил: «ударным» нагрузкам при проезде неровностей, «разрывным» при попадании колесом на яму в повороте и их всевозможным комбинациям. Ответственные производители всегда тестируют все свои изделия на «вырывание», «изгибание» и «удар», стремясь добиться наилучших показателей.

Стенд для ресурсных испытаний шаровых опор на производстве NEO CTR. Деталь проходит 500 000 циклов "поворачивания".

Свою роль в ходимости шаровых опор влияет конструкция подвески в целом, которая может быть как очень удачной в плане нагруженности этого узла, так и не вполне. Сильно сказывается манера езды самого владельца и состояние дорог, по которым он передвигается. Например, срок службы современной шаровой опоры с «нейлоновым» седлом и инженерным пластиком для одной и той же модели автомобиля может составлять как 30 000 км пробега, так и более 80 000 км.

Каков итог?

У первых автомобилей свечи зажигания были разборными: в них можно (а порой и нужно) было отделить и заменить изолятор, почистить или поменять электроды. Надо было регулярно смазывать ступичные подшипники. Но вскоре свеча стала изготавливаться как цельный элемент и о разборных конструкциях тут уже никто не помнит и не мечтает. Ступичные подшипники ходят со вложенной на заводе смазкой и не требуют ухода. Подобный путь сейчас проделывают многие элементы автомобиля, и шаровая опора здесь не стала исключением. Из разборного и нуждающегося в периодическом обслуживании узла, шаровая опора превращается в высокотехнологичный компонент — надежный, необслуживаемый и неремонтируемый.

dvizhok.su

Замена шаровых опор на Рено Логан без снятия рычага своими руками, видео

Замена шаровых опор на автомобилях Рено Логан — вынужденная мера, связанная с износом детали и ее неспособностью выполнять поставленных задачи.

Игнорирование проблемы часто становится причиной быстрого износа покрышек, ухудшения управляемости, появлениях посторонних скрипов, шумов, стуков в передней подвеске в процессе движения.

Как выполнить замену шаровых опор со снятием и без снятия рычага? Как своевременно распознать неисправность? Что учесть при выборе новой детали? Эти и другие вопросы рассмотрим в статье.

Назначение и конструкция шаровой опоры

Перед работой по замене важно четко представлять назначение и конструктивные особенности шаровых. Это устройство является элементом ходовой части автомобиля, обеспечивающим соединение главного рычага передней подвески и ступицы рулевого колеса.

В автомобилях Рено Логан этот элемент не разбирается (официально) и поставляется в комплекте с рычагом.

Конструктивно шаровая опора состоит из нескольких элементов — шарового пальца, запрессованного в корпус из металла одновременно с пластиковой втулкой.



Продолжительная эксплуатация машины с поврежденным узлом часто приводит к самопроизвольному повороту колеса в обратную сторону, что при скорости больше 30 км/час может привести к непоправимым последствиям.

На автомобилях Рено Логан установлена передняя подвеска McPherson. Следовательно, в ее конструкции предусмотрена только одна шаровая опора, которая находится слева и справа передней оси.

Узел расположен на нижнем рычаге, в области под ступицей. Деталь легко разглядеть, если машина находится на смотровой яме или подвешена.

Срок службы и нюансы осмотра

Практика эксплуатации показывает, что ресурс опор при езде по ухабистому дорожному покрытию в среднем составляет 70-80 тысяч километров.

Причина в том, что эти элементы «не любят» неровные поверхности (ямы, колдобины и прочие). При осторожной эксплуатации и движении по дорогам лучшего качества шаровые служат дольше — до 120-140 тысяч километров.

В любом случае через 80 тысяч километров пробега желательно также проверить и рулевые наконечники, которые также подвержены износу.

Распознать износ наконечников и шаровых опор можно по легкому покачиванию машины в процессе движения, стуках на кочках и заторможенной реакции на перемещение рулевого колеса. После замены неисправных элементов проблема пропадает.

Перед заменой наконечников рулевого управления, а также шаровых опор, стоит проверить состояние всей передней подвески Рено Логан. Делать это лучше на смотровой яме или подъемном устройстве, на СТО для этого часто используют одностоечные подъемники для автосервиса.

Передние колеса должны быть обязательно подвешены. Во избежание проблем в процессе эксплуатации желательно заглядывать под авто при любой возможности.

Сделайте следующее:

  • Оцените состояние пыльников шаровых, выполненных из резины, проверьте целостность чехлов ШРУСа, исправность рулевой рейки и наконечников.
  • Рассмотрите элементы подвески на факт следов механических ударов или трещин, которые могли появиться при сильном воздействии в процессе движения.
  • Обратите внимание на состояние рычагов, штанг стабилизаторов, стоек и соединительных тяг на факт деформации. Осмотрите все элементы передней части кузова в местах крепежа.
  • Обратите внимание на состояние резиновых изделий — подушки, шарниров и опоры передней стойки. Выявление любых повреждений на этих элементах требует незамедлительной замены. Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности.

Как распознать поломку?

Определить наличие дефекта можно не только путем внешнего осмотра, но и по ряду других признаков:

  • Появление глухого стука в процессе проезда неровных участков на дороге.
  • Усложнение вращения рулевого колеса, появление посторонних стуков и скрипов.
  • Ухудшение курсовой устойчивости авто, в том числе при прямолинейном движении. Для удержания транспортного средства приходится постоянно подруливать.
  • Появление скрипов в процессе движения зимой при низкой температуре. Причиной проблемы часто является разрушение целостности пыльника и попадание внутрь шаровой влаги. Последняя при минусовой температуре замерзает, что и приводит к проблемам.
  • Шины автомобиля изнашиваются быстрее.

Игнорирование проблемы и отсутствие контроля состояния шаровой опоры часто приводит к необходимости дорогостоящего ремонта.

Сильные ударные нагрузки в процессе движения являются причиной повышенного трения между пальцем и корпусом. В результате увеличивается зазор, и палец начинает болтаться внутри кожуха.

При дальнейшей эксплуатации деталь вырывает из корпуса, а колесо разделяется снизу ступицы. Эксплуатировать машину в этом случае будет невозможно, а для ее перемещения на СТО или в гараж придется вызывать эвакуатор.

Проверка шаровой опоры — все секреты

Внешний осмотр детали и анализ признаков неисправности не всегда дает четкую информацию о ее состоянии.

Чтобы подтвердить или опровергнуть подозрения, можно использовать простые и проверенные способы.

Принцип действия следующий:

  • Для проверки состояния шаровых опор на Рено Логан на слух, позовите напарника. Попросите его, чтобы он раскачал машину, а сами прислушайтесь к посторонним шумам (стукам).
  • Попросите напарника нажать на тормоз до предельно нижнего положения, а сами возьмитесь за верх и низ колеса, после чего покачивайте его. Появление заметного люфта свидетельствует о зазоре между пальцем и корпусом шаровой опоры Рено Логан. В такой ситуации единственное решение — замена поломанного узла.
  • Приложите ладонь к кожуху шаровой опоры так, чтобы был захвачен палец и корпус. В этот момент дайте команду напарнику раскачивать колесо. Если вы ощущаете люфт, без замены детали не обойтись.
  • Подвесьте машину с помощью подъемного устройства или поднимите колеса домкратом, после чего осмотрите деталь снизу. Главным признаком выхода из строя, как отмечалось выше, является повреждение целостности резинового чехла. Также проведите осмотр пыльника ШРУСа, и при наличии повреждений замените деталь. Если внутрь «гранаты» попала вода или грязь, придется менять весь узел в комплекте.

Правильный осмотр ходовой на Рено Логан – видео.

Порядок замены шаровой опоры на Рено Логан

При обнаружении признаков неисправности, рассмотренных выше, и подтверждении поломки путем проверки шаровую опору необходимо заменить.

Конструкция Рено Логан такова, что шаровая опора и рычаг подвески объединены друг с другом, но в процессе замены обе детали могут меняться одновременно или по отдельности.

Для этого требуется купить новую деталь (рычаг в сборе с шаровой или все по отдельности), отогнать машину на СТО или сделать работу своими руками.

Это можно делать как на снятом рычаге, так и не снятом, а также используя следующие варианты:

  1. Замена рычага Рено Логан в сборе с шаровой;
  2. Замена только рычага;
  3. Замена только шаровой опоры.

Про то, как менять без снятия рычага мы будет говорить ниже, так как этот способ тоже пользуется большой популярностью у автовладельцев Рено Логан.

Почему лучше менять шаровую в сборе с рычагом? Дело в том, что деталь запрессовывается в отверстие рычага с помощью шлицов, которые конструктивно предусмотрены по краям шаровой опоры.

Данные шлицы со временем разбивают края отверстий рычага, они сильно изнашиваются, увеличивается их диаметр, а это может привести к стукам в передней подвеске и вырыванию шаровой.

Замена со снятием рычага и выбиванием шаровой опоры

Для выполнения работ подготовьте такой инструмент:

  • торцевой ключ на «тридцать»;
  • отвертку с плоским «жалом»;
  • молоток и зубило;
  • пару рожковых ключей на «восемнадцать и шестнадцать»;
  • головки на 13, 16 и 18;
  • новую шаровую опору.

Далее действуйте так:

  • Вывесите машину или поднимите колесо с требуемой стороны при помощи домкрата. Для большей надежности подставьте под колесо опоры, чтобы исключить падение.
  • Снимите колесо, после чего выкрутите гайки с болтов (верхнего и нижнего). Эти крепления находятся на соединительной тяге, которую также требуется демонтировать.
  • Выкрутите болт шаровой опоры, достаньте палец из поворотного кулака и утопите рычаг вниз. Для этого используйте головку на 16. Гайка срывается хорошо, а вот болт может прикипеть, поэтому используйте WD 40 или масло.
  • Снимите кожух открутив две гайки;
  • Выкрутите гайку, которая удерживает стойку стабилизатора, после чего достаньте болт.
  • Снимите болты сайлентблоков (переднего и заднего). Для этого используйте головку на 18.
  • Демонтируйте нижний рычаг подвески. Для этого может понадобиться зубило для расклинивания поворотного кулака и выколотка для выбивания шаровой.
  • Снимите старую и поставьте новую шаровую опору. Для этого демонтируйте резиновый чехол и фиксирующее металлическое кольцо. После чего выбейте опору молотком.
  • Для выбивания понадобиться труба с таким диаметром, чтобы она налезла на шаровую с обратной стороны.
  • Под другую сторону рычага подставьте упор.
  • Возьмите вторую трубу с таким диаметром, чтобы она упиралась на буртик шаровой.
  • Нанося удары по торцу верхней трубы выбиваем старую деталь.
  • Проверьте передний и задний сайлентблоки на рычаге и при первых признаках износа лучше замените их сразу.
  • Под пыльник новой шаровой с помощью шприца заложите новую смазку.
  • Для этого аккуратно не порвав пыльник снимите нижний хомутик (можно верхний).
  • Устанавливая обратно хомут проследите, чтобы он встал на свое место и не повредите пыльник.
  • Поставьте новую шаровую. Для этого вставьте ее обратно в отверстие рычага.
  • Для забивания используйте те же трубы. Вверху можно использовать головку на 36 или на 34. Бить по центру нельзя, только по краям.
  • Перед запрессовкой новой шаровой обратите внимание на посадочные места в рычаге. Если есть повреждения и сколы, лучше от установки детали в такой рычаг отказаться.
  • Установите стопорное кольцо. Убедитесь, что оно встало в специальный паз на шаровой.
  • Обратите внимание, что при установки шаровой в поворотный кулак забивайте ее до тех пор, пока фаска, показанная на фото ниже, не появиться в отверстии под болт.
  • Установите и затяните болт шаровой опоры.
  • При установке рычага не затягивайте сразу болты (передний и задний). Это нужно делать только при нагруженной подвеске. Для этого подставьте под рычаг упоры и опустите домкрат.
  • Последующую сборку выполните по обратному алгоритму.

Видео версия алгоритма работ представлена ниже.

Замена без снятия рычага передней подвески

Для замены шаровой опоры на Рено Логан без снятия рычага сделайте следующие шаги:

  • Поддомкратьте автомобиль и снимите колесо.
  • Снимите суппорт. Для этого поверните колесо и открутить два болта на 18. На данном этапе могут возникнуть проблемы, так как болты суппортов посажены на краску.
  • Открутите крышку тормозного бачка и откачайте 20 – 30 мл тормозной жидкости.
  • Разведите колодки, для этого используйте отвертку. Упираться нужно не в диск, а между суппортом и колодкой.
  • Снимите суппорт и подвесьте его. Это делается для того, чтобы не откручивать от последнего тормозной шланг.
  • Берите ключ на 16 и с его помощью выкрутите гайку, которая удерживает опору на ступице.
  • С помощью упора выпрессуйте палец из гнезда. Так же можно его выкрутить.
  • Зубилом расклиньте поворотный кулак и выбейте рычаг с шаровой опорой уводя их вниз.
  • Теперь появился доступ к выпрессовыванию шаровой без снятия рычага.
  • Перед выпрессовкой проверьте наличие стопорного кольца, его нужно удалить.
  • Так же, как и в первом случае для выбивания шаровой с обратной стороны используется труба и упор.
  • Ударами молотком или небольшой кувалдой выбиваем деталь. Как раз снятый суппорт на этом этапе работ мешать не будет.
  • Для запрессовывания новой шаровой опоры также, как и в первом случае используем головки на 36 или 34. Также понадобиться упорная труба подходящего диаметра. Отверстие рычага должно быть параллельно земле.
  • Поставьте сверху другую трубу большего диаметра, чтобы он уперлась в рычаг, не задев шаровой опоры.
  • Нанося удары молотком по верхней трубе, мы запрессовываем шаровую в рычаг пока она не встанет на место. Недостаток данного способа заключается в том, что когда мы забиваем, то не чувствуем усилие, с которым шаровая входит в рычаг.
  • Дальше установка шаровой опоры в штатное место происходит в обратной последовательности. Обратите внимание на наличие пластиковой шайбы, она защищает от протирания пыльника, за счет этого увеличивается срок службы шаровой.

После замены в первое время эксплуатируйте машину очень осторожно и старайтесь проезжать неровности на дороге с минимально возможной скоростью. Это нужно для того, чтобы убедиться, что шаровая запрессовалась в рычаг правильно.

Советы по замене

Несмотря на простоту работ по замене шаровых опор на Рено Логан, здесь имеются свои нюансы, которые должны быть учтены автовладельцем:

  • Главным минусом замены шаровой опоры без установки нового рычага является риск выскакивания новой детали из своего места. В этом случае руль может развернуться на 35-40 градусов, а деталь однозначно выйдет из строя (гарантированно повредится пыльник). В результате придется менять не только шаровую опору, но и рычаг. Чтобы исключить выпадение можно использовать «аналоги», оборудованные стопорным кольцом.
  • Некоторые специалисты рекомендуют «прихватывать» шаровую и рычаг с помощью точечной сварки в нескольких местах. Этого делать нельзя, ведь возрастает риск повреждения (перегорания) пыльника. При этом гарантий от повреждения никто не даст.
  • Рычаги Рено Логан идут вместе с парой сайлентблоков. Если при осмотре и проверке вы выявили неисправность этих узлов, лучше произвести замену в комплексе. Это связано с тем, что отдельная покупка сайлентблоков и шаровой опоры, если и позволит сэкономить, то небольшую сумму. Нельзя забывать и о том, что сайлентблок придется выпрессовывать.
  • Если вы меняли шаровую опору с демонтажем рычага или выполнили замену в комплексе, обязательно сделайте развал-схождение.
  • При раздельной замене опоры помните, что после удара молотком по рычагу последней также придется менять.
  • Вне зависимости от заменяемой детали старайтесь сохранить пластиковую накладку, устанавливаемую под кулак, а также стопорную шайбу (часто идет в комплекте с новой шаровой опорой).

Какую шаровую опору ставить?

С июня 2013 года французский производитель применяет шаровые опоры нового типа, в которых пальцы смонтированы сбоку, и не имеют циркулярной проточки. Артикулы у старой и новой детали различаются.

У прежнего образца каталожный номер 401604793R (круговой паз под болт), а у нового — 401602523R (паз с одной стороны). При этом не обязательно, что на Рено Логан, выпущенных после 2013 года, установлены шаровые опоры нового типа.

Чтобы выяснить этот вопрос, необходимо выбить опору из кулака.

На заводе, как правило, устанавливаются шаровые опоры двух марок — Lemforder и TRW. Детали обеих марок производятся в Германии, но некоторые заводы Lemforder базируются на территории Румынии.

Шаровые опоры машин Рено Логан 1-го и 2-го поколения, как правило, мало чем отличаются, поэтому являются взаимозаменяемыми.

Если не удалось найти оригинал детали, можно установить аналог — TRW JBJ721 (для автомобилей первого поколения), а также Lemforder 37809 01 или 29469 01.

Хорошо себя зарекомендовали изделия марки Teknorot R-585.

Важность рычага передней подвески, а также шаровой опоры Рено Логан нельзя недооценивать. Разрушение этих элементов во время движения может стать причиной непредсказуемых последствий и ДТП.

Вот почему при выявлении симптомов поломки важно сразу диагностировать поломку, выполнить проверку, а при необходимости — замену вышедшей из строя детали.

autotopik.ru

Замена шаровой опоры | ЛоганМашина

Как я снял рычаг передней подвески в сборе сайлентблоками и поменял изношенную шаровую опору…

Здравствуйте, уважаемый читатель авто блога AAuhadullin.ru. Сегодня мы поговорим с Вами о том, как произвести замену шаровой опоры и рычага передней подвески. На Рено Логане замену шаровой опоры надо производить, сняв рычаг передней подвески. Рычаг снимается для удобства замены шаровой или самого поврежденного рычага либо сайлентблоков с изношенной резиной на них.

Рано или поздно эксплуатируя свое авто, вам придется заменить шаровые опоры от этого ремонта некуда не деться. Тем более по нашим суровым дорогам срок службы узлов и деталей автомашин меньше положенного.

Шаровая опора это узел, который соединяет ступицу колеса с рычагом передней подвески…

Вот давайте возьмём мой пример эксплуатации и обслуживания авто. На первом автомобиле Рено Логан я проехал 80 тысяч километров и шаровые застучали. Почему так рано застучали? Да потому что много ездил по просёлочным дорогам. На втором Логане выбирая дорогу без ям и колдобин, пробег шаровых составил 120 тысяч километров. Большая разница выходит, не правда ли…

После пробега 80 тыс. км не мешает проверить и рулевые наконечники они тоже изнашиваются быстрее по плохим дорогам. Я заметил при износе рулевых наконечников и шаровых опор машина, двигаясь немного качается, нечетко слушая руля. Как только поменяешь эти узлы, машина становится послушной, как новенькая.

Перед началом замены надо проверить состояние шаровых опор и рулевых наконечников, да и всей передней подвески автомобиля. Проверку необходимо производить на подъёмнике или смотровой яме с подвешенными передними колесами.

При любом удобном случае заглядывайте под машину.

Посмотрите состояние резиновых пыльников шаровых опор, рулевых наконечников, рулевой рейки, чехлов шруса «гранат» внутренних и наружных.

Внимательно рассматривайте все детали подвески: нет ли на них трещин, следов удара от препятствий на дорогах или кузова автомобиля. Также осмотрите на предмет деформации рычагов, соединительных тяг, штанги стабилизатора, стоек и все детали передка кузова в местах крепления и подвески.

Проверьте состояние резинотехнических изделий: это резинометаллические шарниры, резиновые подушки, шаровые шарниры подвески, а также верхнею опору передней стойки.

Все детали резинотехники подлежат замене при разрывах или одностороннем выпучивание резины либо подрезаний их с торца.

На деталях резинотехники не допускается:

  • -повреждения
  • -трещины
  • -старение
  • -выкручивание
  • -отрыва резины от металла

Особенно надо обратить внимание на механические повреждения элементов подвески, в первую очередь рычагов.

Порядок проверки «передка» передней подвески…

  •   Проверьте состояние пыльников шаровых. Если чехлы порваны, замените шаровую опору в сборе;
  •  Определите, покачивая колесо по вертикальной плоскости люфт пальцев шаровых. Попросите помощника нажать педаль тормоза, если имеется люфт, когда покачиваете, колеса по вертикальной плоскости, значит, шаровые опоры заменить придется;
  •  Проверьте салейнтблоки и втулки резиновые в местах крепления рычагов к кузову;
  •  Осмотрите резиновые втулки стабилизатора поперечной устойчивости соединённые с рычагами подвески;
  •  Проверьте резиновые втулки штанги стабилизатора в местах крепления к подрамнику;
  •  Посмотрите визуально состояние защитных пыльников передней стойки.

Порядок замены шаровых опор…

Необходимый инструмент ключ «на 13», два ключа рожковых «на 18», торцовый «на 30», два ключа рожковых «на 16», молоток и плоская мощная отвертка.

Что бы подобраться к шаровой придется снять рычаг…

 Как всегда устанавливаем машину на четыре щелчка ручника тормоза и подкладываем под задние колеса противооткатные башмаки с двух сторон.



В конце статьи хочется сказать, что когда придет время заменить шаровые опоры на своем Рено Логане произведу замену в сборе вместе с рычагом. А вы можете заменить, на свое усмотрение с рычагом либо отдельно только шаровую опору.

Видео:

Пишите комментарии. Пока!

Вам так же будет интересно узнать:

Как заменить фильтр топливный

Третий (акпп)

Какие амортизаторы лучше поставить на Рено Логан

Стойки стабилизатора Рено «SASIC»

Как поменять дворники на машине видео

Поделиться в социальных сетях

www.aauhadullin.ru

Как выбрать хорошую шаровую опору и правильно ее поставить

Шаровая опора относится к таким элементам подвески, про которые многие слышали, но так до конца не уверены, на сколько эта штука вообще нужна в конструкции. Нередко, от человека, приехавшего в автосервис приходится слышать подобное: “Посмотрите, пожалуйста, мою машину, а то я сейчас ехал, и попал в яму. Мне кажется, шаровую вырвало, теперь ездить страшно…”. Абсурдность данной ситуации заключается в том, что когда вырывает шаровую опору, — уже никто никуда не едет. Автомобиль, после этого происшествия, превращается в груду неподвижного железа, неспособного к самостоятельному передвижению.

В сегодняшней статье мы разберем вопросы, с которыми сталкиваются люди при диагностике и замене шаровых опор, а именно:

1. Что такое шаровая опора и для чего она нужна? Какие симптомы выхода из строя шаровой опоры?

2. Что ведет к повреждению шаровой опоры, и как ее проверить?

3. Как происходит выход из строя (вырывание) шаровой опоры?

4. Существуют ли хорошие недорогие шаровые опоры для Honda?

5. Ремонт шаровой опоры, на сколько это надежно?

Начнем по-порядку.

Что такое шаровая опора?

Шаровая опора, это элемент подвески автомобиля, представляющий собой металлический палец с шаром на одном конце, и резьбой на другом. Металлический шар находится в корпусе, наполненном специальным полимерным составом, в котором шар имеет возможность двигаться в нескольких плоскостях. Особо хочется отметить, что это движение, за счет полимерного наполнения, получается “беззазорным”, как следствие “безлюфтовым”, и, в случае с Honda, оно не требует периодического смазывания, поскольку является замкнутой. Снаружи шар защищен резиновым пыльником, который предотвращает попадание в узел грязи и влаги.

К обратной стороне пальца, с которой находится резьба, шаровая опора крепится к другому элементу подвески (как правило рычагу), обеспечивая взаимную подвижность двух элементов подвески за счет движения шара, не смотря на их соединение.

Вообще, для людей далеких от техники, можно объяснить конструкцию шаровой опоры ее сходством с суставом. По сути, это и есть механический аналог человеческого (например) сустава, позволяющего, опять же, например, руке двигаться практически в любой плоскости.

Для чего нужна шаровая опора?

На практике, чтобы было понятно, шаровая опора чаще всего располагается в районе поворотного кулака, элемента передней подвески автомобиля, к которому крепится собственно колесо. Подвижность поворотного кулака необходима для управления автомобилем (все повороты колес осуществляются непосредственно при участии поворотного кулака), поэтому шаровое соединение в этом узле является технически наиболее простым и корректным решением.

Стоит отметить, что в многорычажной схеме передней подвески располагаются, как правило, по две шаровых опоры с каждой стороны, — одна верхняя и одна нижняя. В системе МакФерсон, — шаровая опора одна, — нижняя. Существуют конструкции задней подвески Honda, в которых также присутствуют шаровые опоры (верхние).Конструктивной особенностью многорычажной подвески Honda является незначительная нагрузка на верхнюю шаровую, при сильном давлении на нижнюю.

В случае с МакФерсоном, в котором присутствует только одна шаровая, ситуация по нагрузке аналогична “нижней”. Это привело к тому, что в большинстве каталогов и мануалов появилось указание, о замене шаровой опоры только вместе с поворотным кулаком. В дальнейшем, после проведения тестов, были выпущены специальные бюллетени, подтверждающие возможность замены шаровой опоры в системе МакФерсон без замены поворотного кулака, и в продажу поступили собственно шаровые.

Еще одним местом расположения шаровой может быть нижний рычаг. Такая расстановка присутствует, например, на автомобилях Honda Fit (Jazz) и других, построенных на его базе. На самом деле, ничего принципиально уникального в этом нет, — это вариация на тему МакФерсона. В данном случае, Honda предлагает только один вариант замены шаровой опоры, — вместе с рычагом. Это дорого, но, к сожалению (или счастью) пока единственно правильный вариант. Почему мы так думаем? Читайте дальше.

Симптомы повреждения шаровой опоры.

Самым распространенным симптомом повреждения шаровой опоры является появление постороннего звука в подвеске, при преодолении неровностей на дороге. Слева или справа (в зависимости от поврежденной стороны) спереди появляется посторонний звук, который большинство автомобилистов определяют как “чакающий”. Звук, издаваемый поврежденной шаровой чаще всего напоминает глухой стук металлического предмета о пластмассу (что, по сути и есть шаровая опора).

Во время и после сильных морозов, шаровая опора может очень сильно скрипеть при движении автомобиля. Это вызвано тем, что смазка, имеющаяся в шаровой опоре, «уставшая» от порванного пыльника, замерзает при низких температурах.

Что ведет к повреждению шаровой опоры?

Самым главным врагом любого шарового соединения являются не дороги (если не ловить все ямы), и не время, а банальные влага и грязь, попадающие под защитный пыльник. Стоит сказать, что при целом пыльнике подобное практически невозможно, но, к сожалению, небольшой кусочек резины тоже имеет свой срок жизни. Случайно повредить его при езде очень трудно, — его расположение таково, что зацепить чем-то практически нереально. Чаще всего, разрыв пыльника происходит по причине банального износа (климат тут играет очень важную роль), или благодаря действиям человека, как то, разрыв инструментом при работе в узле (например при отсоединении нижнего рычага для замены сайлентблоков).

Своевременно замеченный разрыв пыльника, и последующая замена практически не отражаются на работоспособности детали. Езда же с подобным повреждением в течение длительного времени приводят к попаданию в шаровое соединение грязи и воды, которые, работая как абразив, вызывают коррозию шара и выбиваение полостей в полимерном наполнителе и на поверхности шара, что ведет к появлению люфта. Последний, в шаровой опоре, свидетельствует о необходимости срочной замены (или ремонта) детали. В противном случае, высока вероятность выхода из строя, и возникновение аварийной ситуации.

Как проверить шаровую опору?

Лучше всего проверять шаровую опору на целостность в условиях автосервиса, однако, при наличии собственного гаража с ямой, или подъемником, а также при достаточном количестве света, можно проверить и самостоятельно. Суть проверки заключается в следующем, — рабочая шаровая должна иметь целый пыльник и не должна иметь люфта на разрыв.

Поврежденный пыльник, если не имеется люфта, следует заменить сразу же, при обнаружении. Наличие люфта означает однозначную замену (ремонт) шаровой также в момент обнаружения. Передвижение на автомобиле с подобными повреждениями опасно!

Как происходит выход из строя (вырывание) шаровой опоры?

Чтобы понять, что происходит в случае обрыва шаровой, достаточно вспомнить ее назначение, — скреплять поворотный кулак с другим рычагом подвески. Обрыв разъединяет эту связь, в результате чего поворотный кулак начинает жить своей жизнью, управление им становится невозможным, и прикрепленное к нему колесо, как правило, выворачивается на внешнюю сторону, попутно повреждая крыло, а нередко и дверь автомобиля.

Выход из строя шаровой опоры чреват серьезными последствиями для кузова автомобиля, и вообще создает опасную ситуацию на дороге.

Чаще всего такие аварии происходят на минимальных скоростях, при трогании с места, так как именно в этот момент шаровая испытывает на себе максимальную (если не считать попадание в яму) нагрузку. Благодаря этому, несчастные случаи, при обрыве шаровой, случаются намного реже, чем могли бы быть, учитывая всю серьезность ситуации.

К сожалению, есть и редкие аварии, которые происходят на большой скорости, при попадании колеса в яму. В этом случае, от беды может спасти только стечение обстоятельств и мастерство водителя, поскольку автомобиль, с вывернутым в стор

hondavodam.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
