Ручник как работает: особенности устройства и возможные неисправности |

Содержание

Ручник на машине как работает. Как работает ручной тормоз?

Ручник – обязательный механизм для всех без исключения транспортных средств, езда и несправным ручным тормозом категорически запрещена. Со времени своего появления и до сегодняшний дней тормоз претерпел существенные изменения по конструктивным особенностям и принципу действия, но полностью сохранил свои главные назначения:

Удерживать автомобиль во время длительной стоянки. Некоторые водители пробуют вместо ручника использовать коробку передач – включают первую передачу и уверены, что их автомобиль никуда не денется. Таким способом они пытаются убить двух зайцев: минимизировать износ отдельных узлов и обмануть свою лень. Это категорически неправильные действия. Во-первых, устройство ручного тормоза современных автомобилей отличается повышенными характеристиками надежности и износостойкости, частота пользования почти не влияет на износ. Во-вторых, по различным причинам передача может самопроизвольно выключиться, а где окажется после этого автомобиль зависит только от удачи горе-водителя. В-третьих, не во всех автомобилях даже теоретически возможны такие действия.
Служить страховым средством торможения во время аварийного отказа основных. К сожалению, такие случаи бывают нередко, ручной тормоз позволяет спасать не только автомобиль, а и его владельцев. Не один водитель со стажем может рассказать подобные истории.
Служить дополнительным средством управления автомобилем во время экстремального движения. Гонщики при помощи ручных тормозов способны проходить самые сложные виражи на больших скоростях.

Из чего состоит ручной тормоз

Как и любой , ручник имеет систему механического или электрического привода тормозных механизмов. Регулировка ручного тормоза производится по рекомендациям производителей автомобиля и в зависимости от модели может выполняться самостоятельно или такие работы производят специализированные станции технического обслуживания.

В большинстве случаев ручник имеет механическую систему привода, состоящую из тросиков или тяг, фиксация в рабочем положении производится храповым механизмом, привод ручной, расположение у руля или около рычага переключения скоростей.

На панели приборов имеется контрольная лампочка, указывающая на включение/выключение ручника.

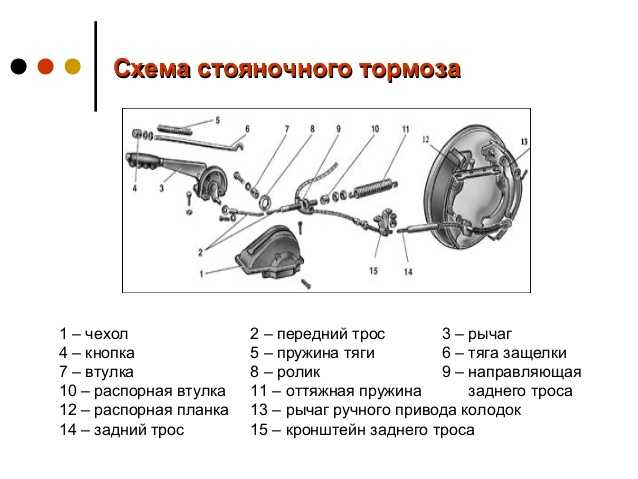

Наиболее часто используется схема привода с тремя стальными особо прочными тросами. Один трос центральный, связывает между собой два дополнительных. Задние тросы соединяются с установленными на автомобиле тормозными системами, есть выравниватель – тормозные колодки обеих колес прижимаются с одинаковыми усилиями. Непосредственное соединение тросов между собой выполняется наконечниками, такая схема привода тормоза обеспечивает надежность и минимизирует количество отказов. Главное правило механики – чем меньше любой агрегат имеет составляющих элементов, тем меньше вероятность, что какой-нибудь из них выйдет из строя. Другими словами – чем проще устройство ручного тормоза, тем меньше вероятность его поломки.

Важное замечание – ручной тормоз чаще выходит из строя потому, что им не пользуются, а не из-за частого применения. Это нужно помнить и всегда фиксировать автомобиль во время стоянки ручником. Непосредственная регулировка и должна производиться в случае понижения эффективности действия или увеличения свободного хода рычага сверх регламентируемых значений.

Автомобили с дисковыми тормозами могут иметь кулачковый, винтовой или барабанный ручник. Винтовой применяется в дисковых тормозах, имеющих один поршень привода, кулачковый имеет более широкое применение. Тормозной механизм с отдельным барабаном – наиболее сложный ручник.

942 Просмотров

Сегодня с огромной уверенностью можно сказать, что автомобиль играет огромную роль в нашей жизни. По презентабельности и ухоженности автомобиля зачастую судят о статусе владельца. Поэтому истинные автолюбители уделяют достаточно внимание в отношении ухода к своей машине. Они заботятся как о внешнем, так и о внутреннем состоянии любимого автомобиля. Редко приковывают наше внимание какие-то отдельные устройства. Но в каждом авто присутствует одна небольшая система, которая выполняет очень важную роль, эта деталь – стояночный тормоз.

В предложенном материале мы погорим о разновидностях, его устройстве и принципе работы.

Чтобы наша информация была для вас более доступна, для начала изучим, что такое стояночный тормоз. Затем разберем его цели, функции, а также проведем небольшой инструктаж по применению.

Стояночный тип тормоза, он же ручной, – это элемент , которая предназначена для фиксирования автомобиля в неподвижном состоянии (блокировка колес). В большей степени его используют на неровных поверхностях и стоянках.

На некоторых автомобилях стояночный тормоз действует на трансмиссию, а не на колеса. Трансмиссионные тормоза бывают дисковые и барабанные, из них более широко применяются барабанные, чем дисковые тормоза.

Стояночная тормозная система — это незаменимый механизм в вашем автомобиле. Её миссия достаточно проста, но в тоже время благородна. Этот механизм позволит уберечь ваш автомобиль как от неловких ситуаций при помощи блокировки (выезд автомобиля с обочины на безлюдную дорогу при вашем отсутствии), так и от тяжелых аварий (выезд автомобиля на проезжую часть). Последствия могут быть разные, поэтому специалисты рекомендуют использовать ручник.

Схема использования механизма достаточно проста, т.к. ручной тормоз находится в доступном месте. Первым делом, необходимо потянуть рычаг до характерного щелчка. Теперь задние колеса будут заблокированы, и вы смело можете приступать к запланированным делам с уверенностью, что автомобиль не уедет без вас.

Чтобы опустить стояночный блокиратор необходимо большим пальцем надавить на фиксатор и плавно опустить рычаг, если вдруг рычаг будет крепко затянут и не поддастся вашим действиям, то возьмитесь рукой за рычаг и также удерживайте фиксатор. После того, как вы отпустите рычаг ручного тормоза, необходимо отпустить палец с кнопки. Теперь колеса готовы начать движение.

Как устроена система

Отметим, что в автомобиле присутствуют 3 данных системы, которые воспроизводят в действие блокировку. Чаще всего пример того, как работает ручной тормоз, приводится на модели механического ручного механизма. Мы не станем исключением и объясним принцип работы на этом же примере, т.к. на данной модели объяснение будет более доступным. Но в процессе, мы подробно разберем принципы работы каждой из систем.

Механический тип ручного тормоза – обычно главным компонентом является рычаг стояночного тормоза, но бывает, что он заменяется педалью, которая находится не так далеко от основной педали управления. Но мы поговорим о рычаге, он соединен с деталями, которые осуществляют блокировку задних колес при помощи тросов и натяжителей. Чаще всего встречается схема из трех тросов (два троса – боковые, они ведут к фиксирующим колесам, один трос – центральный, его функцией является распределение усилий). Определенные рычаги отвечают за функционирование колодок, благодаря их связи с тросами, они придавливают колодки к барабанам или тормозным дискам, при включении рычага.

– это одна из частей всей системы (колодки воспроизводят тормозное ускорение). За состоянием данных колодок необходимо тщательно следить, т.

к. они достаточно сильно перегреваются и испытывают огромную нагрузку в том месте, где присоединяется специальная накладка к основанию колодки.

Гидравлический ручной тормоз – в данной системе тросы заменены на жидкостный гидроцилиндр. Также в устройство входит храповое колесо и рычаг. У данного механизма присутствует немаловажное преимущество: функции устройств осуществляет гидравлика. Но, если жидкость вытечет, водитель лишится и основных тормозов, и ручника.
Электронный – в этом случае всю работу выполняет компьютерный блок машины. После того, как ваш автомобиль заглохнет, система распознает горизонтальность вашего авто и блокирует колеса. В случае нарушения электронный привод будет активирован, благодаря прижимному винту в работе будут задействованы стояночные колодки, после чего колеса также поддадутся блокировке. Отключение ручного тормоза произойдет при нажатии на газ заведенного автомобиля.

Общие рекомендации при использовании стояночного механизма

Чаще всего, стояночный блокиратор используют при краткосрочной стоянке, которая рассчитана не на длительное время. Но ситуации бывают разные, поэтому в случае отказа основной системы, вы также можете задействовать стояночный тормоз.
Ручник используется при совершении определенных маневров, но необходимо быть опытным водителем.

Специалисты не рекомендуют использовать стояночный тормоз при длительной парковке (более недели) или, например, в зимнее время года. Велик шанс, что ручник примерзнет, и колеса вашей машины надолго останутся обездвиженными. Также следует раз в месяц проводить проверку ручного тормоза, чтобы избежать поломок и аварийных ситуаций.

Если вы только планируете «овладеть» машиной и у вас еще нет опыта, учтите, что стояночный тормоз может сыграть с вами злую шутку при сдаче экзамена. Виною тому может явиться ваша невнимательность и неопущенный тормоз. Будьте внимательны, чтобы избежать нелепых ситуаций.

Эксплуатация

Отметим, что стояночная тормозная система требует постоянного и внимательного ухода за всем механизмом, иначе она может потерпеть поломку. При плохом уходе существует большая вероятность закисания тросов, в таком случае перестанет функционировать тормозная система. Автолюбители с АКПП совсем не используют ручник, т.к. в их случае достаточно перевести рычаг в положение P (парковка).

Сенсор стояночного тормоза

В нашей статье мы еще уделим внимание датчику ручного тормоза. Датчики выполняют немаловажную функцию: они преобразуют неэлектрические сигналы в электрические.

У системы ручного тормоза также имеется световой датчик. Он загорается в момент, когда ручник затянут. Обнаружив световой сигнал датчика, вы можете быть уверенным в функционировании ручника.

Если вы заметите отсутствие сигнала датчика убедитесь еще раз в том, что ручник затянут. Данный датчик является еще одним элементом, предусмотренным для вашей безопасности. Автолюбители часто сталкиваются с ситуацией, когда датчик ручного тормоза загорается периодически при езде. Чаще всего это связано с плохим состоянием колодок или с малым количеством тормозной жидкости, но бывают и другие причины. В случае подобной ситуации обратитесь к специалистам.

Подводим итоги

Надеемся, что в нашей статье вы узнали много интересного про данное устройство, открыли для себя что-то новое. Оказывается, такой на первый взгляд непримечательный механизм в вашем автомобиле несет очень важные функции и является гарантом личной безопасности, безопасности автомобиля и окружающих объектов. Прислушайтесь к советам специалистов и в случае необходимости обязательно поставьте автомобиль на стояночный тормоз. Не пренебрегайте этим простым правилом.

Кроме того, при эксплуатации отпадает необходимость в регулировках – электроника отслеживает зазор между колодками и диском всякий раз, когда срабатывал стояночный тормоз. А если им пользуются редко (например, на автомобилях с автоматами), то система подтягивает ручник через каждые 1000 км.

Алгоритм работы на большинстве автомобилей схож. Водитель нажимает на клавишу, с которой сигнал поступает в блок управления стояночным тормозом.

Колесный механизм стояночного тормоза:

2 – электромотор;

3 – приводной ремень;

4 – редуктор с качающейся шайбой.

Электромотор через зубчато-ременную передачу связан с редуктором, понижающим в десятки раз скорость вращения выходного вала и позволяющим развить необходимое для работы тормозных механизмов усилие.

Если автомобиль стоит на месте или движется медленнее 7–10 км/ч, включаются электромоторы, приводящие в действие тормозные механизмы. На более высокой скорости блок ABS включает гидронасос – давление в тормозных контурах повышается. Автомобиль замедляется, а потом встает на ручник.

Редуктор с качающейся шестерней:

1 – ведомая шестерня;

2 – выходной вал;

3 – ступица зубчатого шкива;

4 – зубчатый шкив;

5 – находящиеся в зацеплении зубья качающейся и ведомой шестерен.

Одна из главных деталей редуктора – качающаяся шестерня. Она установлена на ступице ведущего шкива под углом и потому качается при вращении. От поворота относительно корпуса редуктора ее удерживают два поводка, скользящих по внутренним стенкам корпуса редуктора. При движении только пара зубьев качающейся шестерни постоянно находится в зацеплении с зубьями ведомой шестерни. Причем у качающейся шестерни на зуб больше, чем у ведомой, поэтому полного зацепления нет. Лишь один зуб качающейся шестерни боковой поверхностью давит на ответную часть ведомой, поворачивая последнюю на небольшой угол. В результате за полный оборот зубчатого шкива ведомая шестерня смещается всего на зуб.

«Затянуть» электромеханический стояночный тормоз водитель может даже при заглушенном двигателе, а вот отпустить – только включив зажигание и нажав педаль тормоза.

Если мотор работает, водитель закрыл дверь и пристегнулся, то ручник отключится автоматически при нажатии на акселератор. При этом датчик продольного крена кузова распознает, стоит ли автомобиль на подъеме, учтет положение педалей сцепления и акселератора и придержит тормоза, чтобы автомобиль не скатился назад.

Поршень с винтовой парой:

1 – поршень тормозного цилиндра;

2 – нажимная гайка;

3 – шпиндель.

Винтовая пара преобразует вращение ведомой шестерни в поступательное движение штока. Тот давит на тормозной поршень, подводя колодки к диску. Усилие контролирует блок управления стояночного тормоза по величине потребляемого тока. Как только значение достигнет необходимой величины, электродвигатель отключится. При снятии с ручника мотор вращается в обратную сторону, шток отходит назад, а поршень сдвигается из-за упругости уплотнительной манжеты.

Часто рядом с клавишей электроручника соседствует еще одна – включающая функцию автоматического удержания (Auto Hold). Она существенно облегчает жизнь. Например, толкаясь в пробках на автомобиле с автоматом, не нужно держать ногу на тормозе. Машина остановилась, водитель отпускает педаль, а клапаны блока ABS остаются закрытыми – давление в контурах высокое, колодки сжимают тормозные диски. Если остановка продлится более чем пару минут, ABS передаст вахту стояночному тормозу.

На ручник машина встанет и раньше – если, например, водитель отстегнет ремень безопасности, откроет дверь или выключит зажигание.

Электрический стояночный тормоз: Уже не ручной

Электрика повсеместно вытесняет механику. Даже трос стояночного тормоза заменили провода. Краткую лекцию о том, как устроен и как работает ручник нового поколения, читает Геннадий Емелькин.

Преимущества электромеханического стояночного тормоза перед обычным очевидны. Вместо громоздкого рычага между передними сиденьями компактная кнопка. Не надо тащить через все днище тросики и тяги – достаточно подключить к общей электрической шине управляющий блок да снабдить тормозные механизмы на задних колесах электромоторами. Иными словами, такая конструкция упрощает компоновку и сборку, сокращает время и затраты при производстве. Кроме того, при эксплуатации отпадает необходимость в регулировках – электроника отслеживает зазор между колодками и диском всякий раз, когда срабатывал стояночный тормоз. А если им пользуются редко (например, на автомобилях с автоматами), то система подтягивает ручник через каждые 1000 км.

Алгоритм работы на большинстве автомобилей схож. Водитель нажимает на клавишу, с которой сигнал поступает в блок управления стояночным тормозом. Если автомобиль стоит на месте или движется медленнее 7–10 км/ч, включаются электромоторы, приводящие в действие тормозные механизмы. На более высокой скорости блок ABS включает гидронасос – давление в тормозных контурах повышается. Автомобиль замедляется, а потом встает на ручник.

«Затянуть» электромеханический стояночный тормоз водитель может даже при заглушенном двигателе, а вот отпустить – только включив зажигание и нажав педаль тормоза. Если мотор работает, водитель закрыл дверь и пристегнулся, то ручник отключится автоматически при нажатии на акселератор. При этом датчик продольного крена кузова распознает, стоит ли автомобиль на подъеме, учтет положение педалей сцепления и акселератора и придержит тормоза, чтобы автомобиль не скатился назад.

Функциональным назначением стояночного тормоза, как видно из его названия, является предотвращение самопроизвольного движения неподвижного автомобиля под действием посторонних сил. Как правило, ручной тормоз применяют при остановке (стоянке) транспортного средства на поверхностях, имеющих определенный уклон (подъезды к эстакадам, мостам, железнодорожным переездам и т.п.).

Устройство ручного тормоза

Конструкция ручного тормоза будет рассмотрена на примере наиболее распространенной модели из «классики» Волжского автозавода – «ВАЗ 2106», задняя колесная пара, которой оснащена тормозными механизмами барабанного типа.

Основными конструктивными элементами данного тормозного механизма являются:

Рычаг стояночного тормоза, расположенный в салоне транспортного средства.

Регулировочный узел, состоящий из уравнителя, тяги, регулировочной и фиксирующей гаек, резинового чехла.

Трос привода стояночного тормоза, выполненный из стального троса, заключенного в гибкую витую обмотку, и соединяющий регулировочный узел с задними тормозными механизмами транспортного средства.

Кроме того, в тормозных механизмах задней колесной пары расположены элементы, обеспечивающие выполнение функций стояночного тормоза.

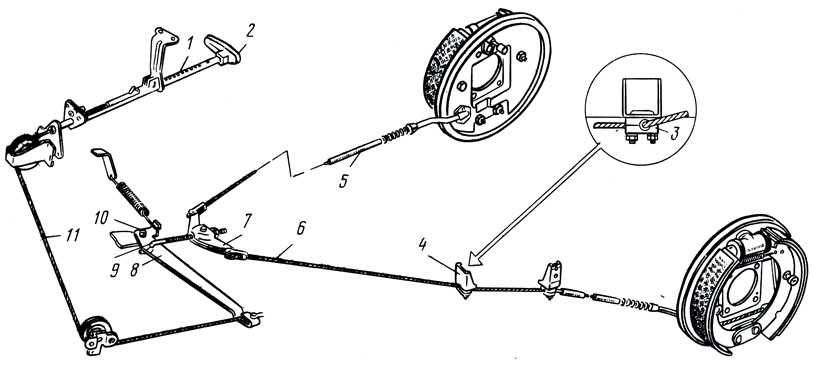

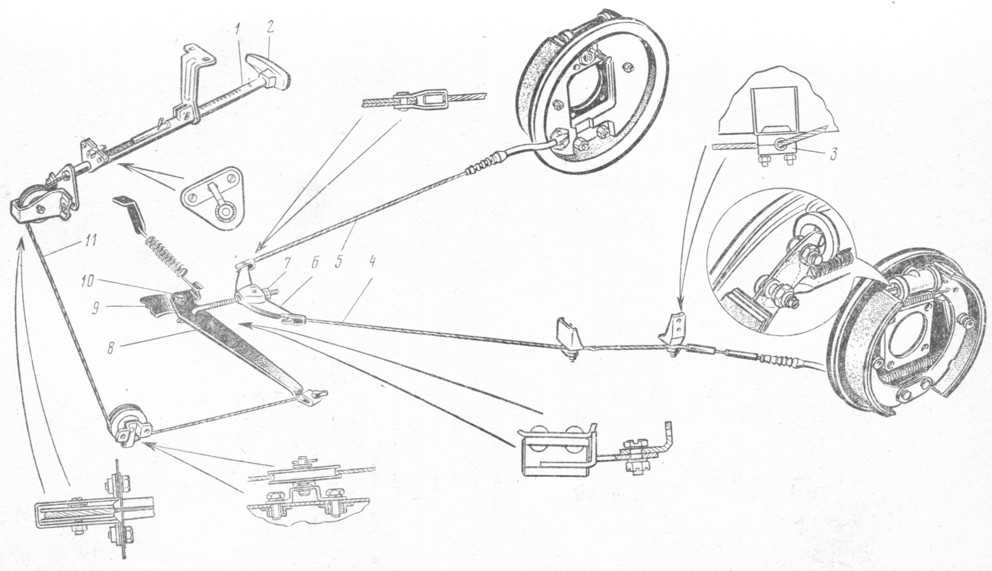

Это – рычаг привода (поз.9), одно плечо которого жестко закреплено на металлическом пальце (поз.11), а другое, способное перемещаться, связано с тросом привода ручного тормоза (поз.8).

Регулировка стояночного тормоза своими руками

Процесс регулировки ручного (стояночного) тормоза не отличается сложностью и не требует сложного технического обеспечения, поскольку суть его заключается в изменении длины тросов привода. Эксплуатационный износ элементов, обеспечивающих работу системы, крайне незначителен, что позволяет длительное время обходиться без их замены.

Эффективность работы «ручника» определяется по устойчивости транспортного средства на поверхностях, имеющих уклон, при определенной степени поднятия рычага (количество щелчков). Если разговор идет о «шестерке», то, как правило, достаточно четырех. В противном случае тормоз подвергается регулировке. Еще одним показание к выполнению регулировочных мероприятий является увеличенный ход рычага «ручника».

Кроме того, регулировка ручного тормоза выполняется после проведения некоторых ремонтно-восстановительных работ:

Замена тормозных колодок и дисков.

Замена тросов привода.

Замена скоб тормозного механизма (для дисковых тормозов).

Внимание! Регулировка производится исключительно на исправной тормозной системе, подвижные элементы которой имеют легкий ход, а на тормозных механизмах задней колесной пары выполнены регулировочные работы.
Регулировка «ручника» на автомобилях, оснащенных задними тормозными механизмами барабанного типа:
Освобождаем (выключаем) стояночный тормоз, опуская рычаг.
Ключом «б» отпустите фиксирующую гайку.
Ключом «а» затягивайте регулировочную гайку до момента соприкосновения колодок с барабаном тормозного механизма (определяется посредством проворачивания задних колес).
Отворачиваем регулировочную гайку на 1,5-2 оборота, что позволяет отвести тормозные колодки от соприкосновения с барабаном.
Поднимаем рычаг «ручника» на два щелчка, что соответствует второму зубу храповика, и повторно проворачиваем колесо. Оно должно быть заторможенным.
Затягиваем фиксирующую гайку.
Проверяем свободу и плавность хода троса привода.
В целях предотвращения возникновения коррозионных процессов, покрываем резьбовое соединение тяги тонким слоем смазки (например «Литолом»).

По завершении регулировочных мероприятий в обязательном порядке проконтролируйте работоспособность системы стояночного тормоза. Для этого установите транспортное средство на поверхность, имеющую уклон (до 250) и включите ручной тормоз (на 4-й – 6-й зуб храповика). Если наблюдается хотя бы малейшее движение автомобиля – стояночный тормоз затянут не достаточно. Возникновение скрипа в механизме задней колесной пары и затрудненное начало движения автомобиля – симптомы «перетянутого» «ручника». В этих случаях регулировка стояночного тормоза выполняется повторно.
Когда необходима регулировка тормоза
Нередко автолюбители, обладающие небольшим практическим опытом ремонта автомобиля, задают вопрос: «Как часто нужно регулировать стояночный тормоз?». Если на автомобиле не выполнялись ремонтные работы, о которых мы говорили выше, то «ручник» подлежит регулировке только тогда, когда рычаг, установленный на 4-6 зубце храпового механизма, не справляется с фиксацией транспортного средства на наклонной поверхности. Почему это происходит? Материал, из которого изготовлен трос привода, способен растягиваться в процессе эксплуатации, соответственно уменьшается степень его натяжения. Однако трос невозможно подтягивать бесконечно. Специалисты рекомендуют выполнять не более четырех натяжений троса привода с одним комплектом тормозных колодок, после чего необходимо произвести их (колодок) замену новыми.

Если вы являетесь автовладельцем, вам в любой момент может потребоваться регулировка ручного тормоза. Не стоит пренебрежительно относиться к этой части тормозной системы, ведь от качественной работы этой важной детали зависит ваша безопасность на дороге и сохранность вашего имущества.

Зачем нам нужен исправный ручник?

Что же такое , и для чего он нужен автомобилисту? Во-первых, он является частью тормозной системы. Во-вторых, блокирует колеса относительно двигательной оси, чем обеспечивает устойчивость автомобиля на поверхности, в том числе на имеющей уклон. Таким образом, именно этот элемент тормозной системы способен помочь осуществить экстренное торможение, обеспечить устойчивость транспортного средства, и в случае если ножной тормоз не выполняет своих основных функций, поможет добраться до места назначения без проблем.

Следует помнить, что нельзя пользоваться ручником в качестве постоянного элемента торможения вместо предназначенного специально для этого ножного. Во время движения не стоит резко натягивать , чтобы на любой поверхности избежать заноса автомобиля. Стояночный тормоз нуждается в диагностике приблизительно 1 раз в месяц . Достаточно заехать на крутую горку и затянуть рычаг потуже: если машина устоит на склоне, значит, все у вас в порядке, и можно ехать дальше.

Когда нужна регулировка ручного тормоза?

Заметить то, что требуется отрегулировать ручной тормоз очень просто. Либо эксперимент на уклоне потерпит неудачу, либо есть еще один тест для определения необходимости регулировки. Для этого полностью натяните на себя ручник и понаблюдайте, продолжается ли движение в это время. Если машина продолжает движение и тормозит достаточно слабо, то может потребоваться ремонт, или хотя бы элементарная регулировка. Причина, по которой может возникнуть описанная выше проблема, это ослабление натяжения тормозного троса.

Иногда также возможно наличие других причин, таких как большой зазор между колодками и барабаном или износ накладок. Для устранения проблем с ручником не обязательно сразу обращаться в автосервис, можно попробовать устранить недостаток. Для этого следует выполнить ряд действий, с которыми может справиться кто угодно, при наличии первичных знаний об устройстве автомобиля. Осуществляя ремонт, не забывайте о собственной безопасности и занимайтесь ремонтом в месте, для этого предназначенном. Если такого места нет, то не занимайтесь этим в одиночестве.

Перед началом ремонта уточните в инструкции, какая именно присутствует в вашем автомобиле.

Натяжка ручного тормоза – ваши действия

Итак, натяжка ручного тормоза осуществляется следующим образом. Для начала воспользуйтесь домкратом и установите опору. Затем поднимите рычаг тормоза. Теперь найдите и ослабьте контргайку регулировочного устройства через лючок в тормозном барабане. Заверните регулировочную гайку, при этом проследите, чтобы трос тормоза натянулся. Если после осуществления совокупности перечисленных действий натяжения троса не произошло, значит, вам потребуется замена этой детали . В этом случае нужно обратиться к специалистам, которые быстро помогут решить вашу проблему.

Если все прошло удачно, проверьте работу ручника, натянув на себя рычаг. Проведите тест: попробуйте провернуть руками заднее колесо. Колеса не должны вращаться без усилия. А если тест пройден, тогда затяните контргайку. Отпустите рычаг и проведите еще один подобный тест. В этот раз колеса должны свободно вращаться. Теперь опустите свой автомобиль на землю и проведите тест на определение работы стояночного тормоза. Натяжка тормоза выполнена. Вы можете считать себя настоящим мастером. Но если вы все равно не решаетесь привести в жизнь описанный план, то не стесняйтесь обратиться к знающим людям, которые помогут решить не только эту, но и другие проблемы.

Вот как работает электронный стояночный тормоз

Принцип работы электронного стояночного тормоза

Быстро уходят те дни, когда все мы при покупке нового или б/у автомобиля могли довольствоваться двумя, максимум тремя, типами ручного тормоза. Это могла быть ручка над центральным тоннелем, приводимая в действие рукой, небольшая педаль, висящая над площадкой для отдыха левой ноги (это был ножной «ручной тормоз») и гидравлический ручник для любителей дрифта (он зажимал колодки без участия тросика с достаточной силой и прекрасной модуляцией, усилие зажатия тонко регулировалось в широком спектре). Наконец, к этому пантеону «ручников» добавились электрические системы, или, правильнее будет назвать их, электронные системы стояночного тормоза. Как они работают? Взглянем на это чудо техники и инженерии поближе.

Смотрите также: Как работают тормоза в автомобиле: объяснение

Еще в начале 2000-х годов BMW выпустила революционный по дизайну автомобиль – флагманский седан новой, 7-й серии E65. Престижная четырехдверка была не только красива «лицом», но и имела прекрасный внутренний мир. Помимо интерьера, передового по тем временам, модель представила первую электронную систему стояночного тормоза, где функция теперь активировалась маленькой кнопкой. Кнопка находилась слева от рулевого колеса.

С этих пор там, где раньше большинство автомобилей активировали стояночные тормоза либо рычагом, расположенным рядом с сиденьем водителя, либо путем нажатия на маленькую фиксирующую педаль, которые были механически соединены металлическими тросиками, ведущими к задним тормозам, зародилась новая эра серийных автомобилей, использующих удобство электроники.

Идея мгновенно была подхвачена другими прогрессивными автопроизводителями. Кнопки начали появляться повсюду, но единственное, что их объединяло – наличие небольшой аккуратной кнопки, при помощи которой водитель активировал систему. Однако патентное право привело к необходимости создания разнообразных электронных систем, которые непосредственно приводили колодки ручника в движение. Форм и моделей рабочих версий было произведено множество. Вот наиболее распространенные из них.

Первый тип системы ручного тормоза

Первая из двух наиболее зарекомендовавших себя электронных систем стояночного тормоза (EPB) по-прежнему включала в себя механические кабели, но, вместо того чтобы тросики приводились в движение механическим усилием, к ним были приделаны небольшие электромоторы, которые брали на себя все хлопоты по натяжению кабелей.

Моторчик контролировался собственным электронным блоком управления, или, в отдельных случаях, программа была прописана в центральном блоке управления автомобиля. Когда кнопка EPB была нажата, сигнал посылался к мотору, чтобы тот с определенным усилием прижимал колодки к тормозному диску, чтобы предотвратить скатывание автомобиля с места.

Смотрите также: Основные принципы работы тормозного механизма автомобиля [принцип работы и элементы тормозной системы]

В частности, на модели E65 BMW 7 Series электромотор удобно располагался под полом багажника, что делало его легкодоступным для ремонта. Это был правильный шаг инженеров, поскольку, как показывает это видео с YouTube-канала «AutoTech USA», из-за пластиковых шестеренок, которые имели тенденцию к быстрому износу, эксплуатация ручника приводила в итоге к поломкам. Видео также дает хорошее представление о том, как работает система натяжения тросов:

Этот тип системы, как несложно понять, имел еще одно весомое преимущество – взаимозаменяемость компонентов. Суппорты, тросики и в целом механика ручника полностью соответствуют традиционным механическим стояночным тормозным системам. Это делает возможным установку электронного ручника на автомобили с традиционным ручным тормозом.

Второй тип системы электронного ручного тормоза

Второй наиболее распространенный тип системы электронного ручного тормоза (EPB) полностью отходит от кабельной механики. Суппорт-интегрированная система торможения использует 2 небольших электрических мотора, прикрепленных (вмонтированных) к каждому суппорту заднего тормоза. Каждый электродвигатель сводил поршни с колодками суппорта, прижимая их тем самым к плоскости тормозного диска. Анимация показывает, как ходит данный тип поршня:

Очевидных плюсов такой технологии также приличное количество. Во-первых, в прошлое уходит множество подвижных элементов системы. Никаких больше растягивающихся тросиков, никакой необходимости в дополнительной настройке. Во-вторых, компактная технология легче интегрируется с другими электронными системами автомобиля.

В пресс-релизе для E65 7 Series BMW воспел электронный стояночный тормоз как средство удобства и новую функцию безопасности. Электронный стояночный тормоз позволял пользоваться им в любое время, когда автомобиль останавливался (ручник срабатывал в мгновение ока и без лишних телодвижений), что вызывало у водителя меньше беспокойства при остановке на уклоне или в пробке, а при его удержании он дополнительно выполнял функцию стабилизирующего аварийного тормоза.

Еще одним дополнительным преимуществом является защита транспортного средства «от несанкционированного использования», поскольку тормоза блокируются при выключенном двигателе и отпираются только при возврате электронного ключа. Другие преимущества современных электронных систем стояночного тормоза включают координацию с системами контроля тяги и системами помощи при парковке.

Помимо удобства и безопасности, электронные системы стояночного тормоза также улучшили внутреннюю компоновку для дизайнеров. Не нужно выделять место для педали или рычага стояночного тормоза, а также прокладывать изолированную кабельную связь. Все это добавляет гибкости дизайну интерьера.

Недостатками электронных стояночных тормозов являются потенциал для более сложного и дорогостоящего обслуживания и в некоторых случаях ремонта и, конечно, потеря возможности дрифтить с ручника.

Но для подавляющего большинства водителей продвижение в плане безопасности и удобства стоит потери прямой связи с их стояночным тормозом.

Как пользоваться ручным тормозом в машине? Проверьте, когда и как это использовать!

Что такое ручной тормоз в автомобиле?

Ручной тормоз в автомобилях — это тип тормоза, которым вы управляете рукой с помощью рычага, расположенного рядом с сиденьем водителя. Обычно вы можете активировать стояночный тормоз в автомобиле, нажав кнопку на рычаге и потянув его вверх. После этого вы можете отпустить кнопку. Современные автомобили также оснащены кнопкой включения стояночного тормоза. Кнопка также находится рядом с рычагом переключения передач.

Некоторые дорогие автомобили даже оснащены автоматическими ручными тормозами. Он автоматически включается, когда вы останавливаете автомобиль, и отключается, когда вы нажимаете на педаль газа.

Как работает ручной тормоз?

При нажатии на рычаг ручного тормоза включаются задние тормоза. Обычно используется для предотвращения скатывания автомобиля вперед/назад, когда он припаркован. Пройдите пункты ниже, чтобы понять механизм работы автомобильного ручного тормоза.

Металлический трос соединяет рычаг с задними тормозами.
Когда вы тянете рычаг стояночного тормоза, трос прижимает тормозные колодки//тормозные колодки к дискам или барабанам, чтобы задействовать задние тормоза.
Некоторые автомобили также поставляются с отдельными дисками и тормозными колодками на задней оси, специально для ручного тормоза.
Современные автомобили с автоматической коробкой передач оснащены электронным ручным тормозом, работающим по тому же принципу.
Когда вы нажимаете/вытягиваете кнопку стояночного тормоза, она включает электродвигатели, которые прижимают колодки к дискам.

Как пользоваться ручным тормозом в автомобиле?

Как упоминалось ранее, управлять ручным тормозом в автомобиле очень просто. В зависимости от модели вашего автомобиля вы либо дергаете рычаг, либо нажимаете/нажимаете кнопку. Однако процесс включения ручного тормоза может различаться в зависимости от типа коробки передач. Ниже приведена пошаговая процедура использования ручного тормоза в автомобиле.

Как пользоваться ручным тормозом на автомате?

После парковки автомобиля

Шаг 1: Полностью остановите автомобиль.
Шаг 2: Нажмите на педаль тормоза и переведите рычаг переключения передач в режим «Парковка».
Шаг 3: Нажмите кнопку на конце рычага и начните тянуть рычаг.
Шаг 4: Потяните рычаг до упора и отпустите кнопку.
Шаг 5: Убедитесь, что вы задействовали стояночный тормоз, проверив индикатор стояночного тормоза на приборной панели.
Шаг 6: Отпустите педаль тормоза.

Когда вы будете готовы к поездке

Шаг 1: Нажмите на педаль тормоза.
Шаг 2: Переведите рычаг селектора передач в режим «Движение».
Шаг 3: Слегка приподнимите рычаг стояночного тормоза и нажмите кнопку на конце рычага.
Шаг 4: Полностью опустите рычаг и отпустите кнопку.
Шаг 5: Проверьте на приборной панели, исчез ли индикатор стояночного тормоза, чтобы убедиться, что ручной тормоз отключен.
Шаг 6: Отпустите педаль тормоза и нажмите педаль акселератора, чтобы начать движение.

Примечание: В случае электронного стояночного тормоза нажмите/потяните кнопку, чтобы задействовать стояночный тормоз. Аналогичным образом нажмите/нажмите кнопку вниз, чтобы отключить стояночный тормоз.

Также читайте: Лучшие автомобили с автоматической коробкой передач до рупий. 10 лакхов в Индии

Как пользоваться ручным тормозом в автомобиле с механической коробкой передач?

После парковки автомобиля

Если вы припарковали автомобиль на ровной поверхности, вы можете включить нейтраль и потянуть рычаг ручного тормоза.
Если вы паркуете автомобиль на подъеме, включите первую передачу и включите ручной тормоз, потянув за рычаг.
Если вы паркуете автомобиль на спуске, включите передачу заднего хода и потяните рычаг стояночного тормоза.

Когда вы будете готовы к поездке

Нажмите на педаль тормоза и отпустите ручной тормоз. Переключитесь на первую передачу, выжав сцепление, и трогайтесь с места.
Если вы припарковали автомобиль на подъеме, вы можете использовать ручной тормоз, чтобы предотвратить скатывание автомобиля назад. Нажмите на педаль сцепления и переключитесь на первую передачу. Нажимайте на педаль газа, пока не достигнете оптимальных оборотов. Затем медленно отпускайте сцепление, пока не почувствуете поклевку. Отпустите ручной тормоз, и автомобиль поедет вперед.

Читайте также: Что такое RPM в автомобилях?

Для чего нужен ручной тормоз в автомобиле?

Основное назначение ручного тормоза в автомобиле — предотвратить скатывание автомобиля вперед/назад при парковке/остановке. Кроме того, стояночный тормоз может выступать в качестве помощи при трогании на подъеме. Наконец, вы также можете использовать его в качестве аварийного тормоза, если основные тормоза отказали.

Когда использовать ручной тормоз?

Теперь вы знаете, как пользоваться ручным тормозом в автомобиле, но когда вы его используете? Вы можете использовать стояночный тормоз в различных ситуациях. Этот раздел проливает свет на различные сценарии использования ручного тормоза.

При парковке автомобиля: При парковке автомобиля можно использовать ручной тормоз. Стояночный тормоз предотвращает скатывание автомобиля вперед/назад, даже если вы припарковали автомобиль на подъеме/спуске. Однако из соображений безопасности вы также можете установить коробку передач на первую передачу, чтобы в случае отказа ручного тормоза ваша машина не двигалась.
При ожидании сигнала светофора: Вместо того, чтобы постоянно нажимать на педаль тормоза, вы можете задействовать ручной тормоз, ожидая красный сигнал светофора. Это также действует как мера безопасности, если ваш автомобиль ударили сзади. Ручной тормоз не позволит автомобилю внезапно выехать на полосу встречного движения, если автомобиль находится сзади. Напротив, ваша нога может соскочить с педали тормоза, если автомобиль ударится сзади.
При отказе тормозов: Ручной тормоз также называют аварийным тормозом. Это связано с тем, что в случае отказа основных тормозов вы можете использовать стояночный тормоз, чтобы замедлить/остановить автомобиль. Однако ручной тормоз задействует только задние тормоза, а задние колеса могут заблокироваться, и автомобиль может выйти из-под контроля. Следовательно, используйте ручной тормоз только в случае отказа основных тормозов.
Для старта в гору: Как упоминалось ранее, вы можете использовать стояночный тормоз в качестве вспомогательного средства удержания на подъеме при старте в гору. Вы можете сделать это, управляя сцеплением и дроссельной заслонкой, прежде чем отключить ручной тормоз. Но если у вас современный автомобиль с функцией помощи при трогании на подъеме, вам не нужно вручную включать ручной тормоз. Система автоматически сделает это за вас и через несколько секунд отпустит стояночный тормоз.

Часто задаваемые вопросы (FAQ)

Ниже приведены некоторые из наиболее часто задаваемых вопросов и ответы на них, связанные с системой ручного тормоза автомобиля.

Что произойдет, если я буду вести машину с включенным ручным тормозом?

Если вы едете на автомобиле с включенным стояночным тормозом, задние тормоза могут изнашиваться до такой степени, что они могут полностью выйти из строя. Если вы забудете отпустить ручной тормоз и начать движение, вам следует немедленно проверить задние тормоза, так как это может привести к серьезному повреждению тормозных колодок/колодок и роторов/барабанов.

Могу ли я припарковать машину без ручного тормоза?

Технически вы можете припарковать свой автомобиль, не включая стояночный тормоз. Но это небезопасно, так как автомобиль может катиться вперед/назад в зависимости от поверхности, на которой вы его припарковали. Следовательно, лучше использовать ручной тормоз всякий раз, когда вы паркуете машину.

Чем отличается стояночный тормоз от ручного?

Нет разницы; стояночный тормоз и ручник одинаковые. Одни производители автомобилей называют его стояночным тормозом, другие – ручным тормозом. В конце концов, обе системы идентичны и выполняют одну и ту же работу.

Как отключить ручной тормоз в машине?

Чтобы отпустить ручник, нужно нажать кнопку на рычаге и нажать его до упора вниз и отпустить кнопку. Если в вашем автомобиле есть электронный стояночный тормоз, вам нужно нажать кнопку вниз или нажать кнопку ручного тормоза. Чтобы убедиться, что ручной тормоз отпущен, вы можете проверить приборную панель. Если вы не видите индикатор ручного тормоза, это означает, что вы успешно отключили стояночный тормоз.

Могу ли я использовать ручной тормоз, если отказали основные тормоза моего автомобиля?

Да, вы можете использовать стояночный тормоз в качестве экстренного, если основные тормоза вашего автомобиля полностью отказали. Но вы должны быть осторожны, прежде чем пытаться сделать такой маневр. Поскольку ручной тормоз задействует задние тормоза, вы можете заблокировать задние колеса, и автомобиль может выйти из-под контроля. Следовательно, будьте осторожны с ручным тормозом и используйте его только в крайнем случае в случае отказа тормоза.

Можно ли использовать ручной тормоз для старта в гору?

Да, вы можете использовать ручной тормоз в качестве помощи при трогании на подъеме. Заведите автомобиль, включите сцепление и переключитесь на первую передачу. Затем плавно нажмите на педаль газа и увеличьте число оборотов в минуту. Затем вы можете медленно отпустить сцепление, пока не почувствуете поклевку, и отпустите стояночный тормоз. Машина начнет ползти вперед.

Узнайте больше:

Барабанные и дисковые тормоза: что лучше для автомобилей?
Как обрабатывать и предотвратить сбой автомобильного тормоза
ACKO Drive Процесс покупки автомобилей
Предстоящие автомобили в Индии 916
Предстоящие машины в Индии 916
9099999999999 гг. Объяснение деталей и типов

что это такое и как это работает

Ручной тормоз автомобиля — это механизм блокировки колес, предназначенный для удержания автомобиля в неподвижном состоянии. Это квинтэссенция ручного тормоза, механический ручной тормоз, который устанавливается на каждый автомобиль на рынке. Однако со временем этот механизм эволюционировал, породив электрический ручник.

Механический ручной тормоз работает с рычагом, который натягивает трос. Этот трос заставляет тормозные колодки или колодки воздействовать на тормозной барабан или диск, предотвращая вращение задних колес автомобиля.

Система ручного тормоза — это одна из систем активной безопасности автомобиля, обеспечивающая замедление, остановку и обездвиживание во время стоянки или стоянки. Сегодня система механического ручного тормоза уступила место электрическому ручнику.

Если вы хотите узнать больше об этом типе тормоза, не пропустите этот пост от Frenkit, где мы объясним, что такое электрический ручной тормоз и как он работает.

Что такое электрический стояночный тормоз

Электрический стояночный тормоз или EPB состоит из срабатывания кнопки (вместо рычага), которая посредством электрического сигнала, посылаемого блоком управления, приводит в действие механизм, блокирующий тормоза автомобиля.

Эта система становится все более распространенной в автомобилях, что делает управление ею более удобным для водителя. Это связано с тем, что место, ранее занимаемое рычагом в центральной части, используется для других отсеков, делегируя функцию ручного тормоза одной кнопке.

Как работает электрический стояночный тормоз

Как упоминалось выше, работа электрического стояночного тормоза основана на нажатии кнопки, которая блокирует тормоза автомобиля. Однако существует два различных типа работы электрического стояночного тормоза:

Электрический стояночный тормоз с сервоприводом

Он работает с небольшим электродвигателем, размещенным в каждом тормозном суппорте, который блокирует каждое из колес. Все продукты Frenkit, относящиеся к EPB, предназначены для электрического стояночного тормоза этого типа.

Электрический стояночный тормоз с тросовым приводом

Он работает с помощью двигателя, который натягивает трос и позволяет управлять механизмом на каждом колесе.

Как мы видим, какую бы систему ни использовал автомобиль, принцип один и тот же: нажатие на рычаг блокирует задние колеса, чтобы автомобиль не двигался, когда мы хотим, чтобы он был обездвижен.

Электронные стояночные тормоза работают по тому же принципу, за исключением того, что для достижения эффекта они используют электродвигатели. Если вы нажимаете или тянете кнопку, двигатели заднего тормоза прижимают тормозные колодки к дискам или тормозные колодки к барабанному тормозу.

Компоненты системы электрического стояночного тормоза

Все компоненты системы электрического стояночного тормоза связаны друг с другом через сеть контроллеров (CAN) — протокол связи, разработанный Bosch и используемый большинством производителей. Вот основные компоненты, участвующие в работе EPB:

Кнопка включения . Устройство, с помощью которого электрический стояночный тормоз можно активировать и деактивировать вручную.
Блок управления. Получает сигнал срабатывания EPB (ручной или автоматический) и обрабатывает его для отправки информации в тормозную систему.
Антиблокировочная тормозная система (ABS) . Этот блок обеспечивает безопасное и эффективное торможение. Он получает информацию от различных узлов автомобиля (колесные датчики, переключатель педали тормоза, антипробуксовочная система и т. д.) и обрабатывает ее для настройки и достижения оптимального уровня торможения.
Датчики (сцепления и акселератора). Они отправляют информацию другим компонентам для обработки.
Трос Боудена. Этот компонент используется в электрических тормозных системах с тросовым приводом. Они отвечают за приведение в действие тормозов.
