Резистор печки как проверить: Для чего нужен резистор печки

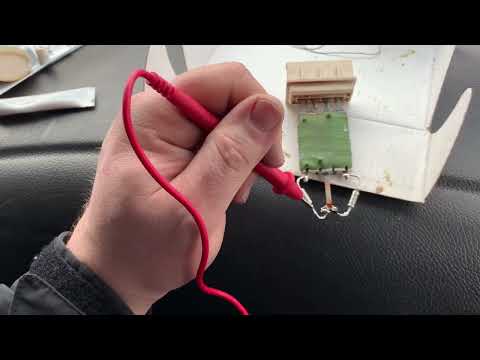

Как проверить резистор мультиметром на исправность, как прозвонить резистор?

Обновлена: 11 Октября 2022 387 1

Поделиться с друзьями

При работе с электрической схемой возникают ситуации, когда необходимо проверить сопротивление резистора. Это может понадобиться при проверке исправности или подгонке его величины под требуемое значение, которое отличается от номинального. Проверять сопротивление можно, не выпаивая резистор, или после его выпайки. В этой статье я расскажу, как правильно проверить резистор мультиметром. Содержание статьи Особенности измерения сопротивления резистора мультиметром Как визуально определить работоспособность резистора Как настроить тестер для проверки резисторов Как определить номинал резистора по маркировке Таблица кодов для прецизионных резисторов Как узнать сопротивление постоянного резистора Как узнать сопротивление переменного резистора Видео: как проверить резистор мультиметром Особенности измерения сопротивления резистора мультиметром Для того, чтобы узнать сопротивление резистора, нужно воспользоваться обычным мультиметром. Принцип измерений основан на законе Ома, который гласит, что сила тока находится в прямой пропорциональной зависимости от напряжения и обратно пропорциональной от сопротивления. Определение сопротивления происходит косвенным путем по формуле R = U/I. То есть, при известных напряжении и силе тока легко определить сопротивление. Если ранее применялись стрелочные тестеры, то сегодня радиолюбители для проверки исправности резисторов чаще всего используют цифровые мультиметры с круговым переключателем, с помощью которого выставляется тип рабочего режима и диапазон измерений. Цифровой тестер для проверки резисторов Для измерения величины R переключатель выставляют в диапазон Ω. В комплекте к такому прибору идет один комплект щупов, имеющих разную расцветку. Принято красный щуп вставлять в отверстие com, а черный – VΩCX+. Как проверить резистор не выпаивая: визуальная проверка Процесс проверки резистора на работоспособность непосредственно на плате без полной выпайки является довольно трудоемким занятием, поэтому предварительно можно определить сгоревшую деталь визуально. Прежде всего осматривают корпус на предмет повреждений и сколов, надежности закрепления выводов. О неисправностях свидетельствуют: Потемнение корпуса. Сгоревший резистор имеет потемневшую поверхность – полностью или частично в виде колечек. Слабое потемнение не свидетельствует о неисправности, а только о перегреве, который не привел к полному выходу детали из строя. Появление характерного запаха. Стирание маркировки. Наличие на плате сгоревших дорожек Если условия позволяют, то неисправный резистор выпаивают, а на его место впаивают новый с таким же номиналом. Внимание! Осмотр не гарантирует точного определения исправности, резистор может выглядеть как новый даже при оборванном контакте. Подготовка мультиметра к проведению измерений: какие установить настройки Перед измерениями прибор готовят к работе. Для этого его включают и концы щупов закорачивают между собой. Если на дисплее появляются нули, то прибор исправен и в цепи нет обрыва. На дисплее могут отражаться не нули, а доли Ома. Подготовка прибора к проверке При разомкнутых щупах на исправном мультиметре отображается цифра 1 и диапазон измерений. Кабельные шнуры подключают в соответствии с тем режимом, который вам необходим, – «Прозвонка» или «Измерение». Как прозвонить резистор Режим «Прозвонка» (имеется не во всех тестерах) применяется, чтобы убедиться, что в цепях, идущих через резистор или параллельных ему, отсутствует короткое замыкание. Для его установки регулятор поворачивают к значку диода. Если между точками установки щупов есть токопроводящая цепь, то через динамик генерируется звуковой сигнал. Режим прозвонки Этот режим применяют только для резисторов, номинал которых не превышает 70 Ом. Для деталей с большим номиналом его использовать не имеет смысла, поскольку сигнал настолько слаб, что его можно не услышать. Как определить номинал резистора по маркировке Для определения работоспособности желательно знать номинал. Как определить номинал резистора по цветовой маркировке, мы подробно рассказали в этой статье. Немного дополним информацию о способах маркировки SMD резисторов. Из-за малого размера на них практически невозможно нанести традиционную цветовую маркировку, поэтому предусмотрена особая система идентификации. В обозначение входят: 3 или 4 цифры, 2 цифры и буква. В первой системе первые две или три цифры характеризуют численное значение резистора, а последняя является показателем множителя, обозначающим степень, в которую возводят 10 для получения окончательного результата. Если сопротивление ниже 1 Ом, то для определения местонахождения запятой служит символ R. Например, сопротивление 0,05 Ом выглядит как 0R05. Высокоточные (прецизионные) резисторы имеют очень малые размеры, поэтому нуждаются в компактной маркировке. Она состоит из трех цифр – первые две являются кодом, а третья – множителем. Каждому коду соответствует трехзначное значение сопротивления, определяемое по таблице. Такая маркировка выполняется в соответствии со стандартом EIA-96, разработанным для резисторов с допуском по сопротивлению не выше 1%. Таблица кодов для прецизионных резисторов Код Значение Код Значение Код Значение Код Значение Код Значение Код Значение 01 100 17 147 33 215 49 316 65 464 81 681 02 102 18 150 34 221 50 324 66 475 82 698 03 105 19 154 35 226 51 332 67 487 83 715 04 107 20 158 36 232 52 340 68 499 84 732 05 110 21 162 37 237 53 348 69 511 85 750 06 113 22 165 38 243 54 357 70 523 86 768 07 115 23 169 39 249 55 365 71 536 87 787 08 118 24 174 40 255 56 374 72 549 88 806 09 121 25 178 41 261 57 383 73 562 89 825 10 124 26 182 42 267 58 392 74 576 90 845 11 127 27 187 43 274 59 402 75 590 91 866 12 130 28 191 44 280 60 412 76 604 92 887 13 133 29 196 45 287 61 422 77 619 93 909 14 137 30 200 46 294 62 432 78 634 94 931 15 140 31 205 47 301 63 443 79 649 95 953 16 143 32 210 48 309 64 453 80 665 96 976 Проверка сопротивления постоянного резистора После подготовки прибора к работе приступают к измерениям. Для этого выпаивают одну из ножек сопротивления. Один из щупов подсоединяется к запаянной ножке, второй – к свободной. Если резистор исправен, то на дисплее появится показание, соответствующее номинальному значению в пределах допуска. Как проверяют сопротивление резистора При обрыве цепи на экране горит «1». Внимание! Регулятором перед измерением выставляют переключатель на ближайшее к номиналу значение большего достоинства. Если регулятором была выполнена настройка на значение, меньшее, чем номинал детали, то на дисплее результаты измерений отображаться не будут, поскольку срабатывает внутренняя блокировка тестера. Если с одной стороны от резистора в схеме впаян конденсатор, то ножку с этой стороны условно можно считать свободно висящей. И в этом случае можно провести измерения, не выпаивая резистор. СМД-резисторы – компоненты поверхностного монтажа, измерение сопротивления которых осложняется их малыми размерами. Их обычно проверяют, как и все постоянные резисторы, выпайкой одной ножки. Проверка переменного резистора Проверка без выпайки из схемы переменных резисторов, имеющих как минимум три ножки, более сложная, по сравнению с проверкой постоянного резистора. Переменный резистор Наиболее легким вариантом является положение резистора в самом начале схемы, поскольку одна из крайних «ножек» подключается через емкость. Поэтому по постоянному току приравнивается к свободно висящей. Такой способ измерения позволяет определить общее сопротивление, которое присутствует между крайними контактами. Провести точные измерения сопротивления резистора позволяет его выпайка из схемы. Аналогично выпаянной, проверяется и новая деталь. Этапы измерений: Мультиметр включают в режим измерения. Щупальца подсоединяют к крайним ножкам. Это позволяет определить общее сопротивление. Значение на дисплее не должно отличаться от номинала более чем на положенный допуск. Величина допуска характеризуется последним кольцом в цветовой маркировке. Она выражается в процентах от номинального значения. Если общее сопротивление соответствует номинальному, то измеряют сопротивление между средней и крайней ножками. После подсоединения «крокодилов» вращают ручку переменного резистора в одном из направлений. Сопротивление либо плавно возрастает до ранее установленного общего значения, либо снижается до нулевого значения. При самой частой неисправности (пропадании контакта токосъемника) прибор показывает бесконечность. Видео: как проверить резистор мультиметром Была ли статья полезна? Да Нет Оцените статью Что вам не понравилось? Другие материалы по теме Анатолий Мельник Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Замена резистора отопителя цена в Москве

Замена резистора отопителя

Замена резистора отопителя осуществляется при выходе этого элемента электрооборудования из строя. Определить поломку такого типа самостоятельно не очень легко – дело в том, что схожая симптоматика присутствует и при других дефектах. Одним из явных признаков наличия неисправностей является снижение КПД работы печки. То есть, эффективный обдув возможен только в максимальном режиме. Конечно, говорить о комфорте такого использования дополнительного оснащения невозможно – порой требуется лишь немного прогреть салон машины, что в такой ситуации попросту невозможно. Однако схожие проявления возможны и при высоком износе самого вентилятора. Поэтому нередко автомобилисты ошибочно меняют именно его и, лишь убедившись, что ситуация не изменилась, приобретают новый резистор.

Работа системы

Автомобильный отопитель использует поток горячего антифриза, перенаправляя его в собственный радиатор. Это устройство ничем, кроме размеров, не отличается от того, что установлено в передней части подкапотного пространства. Здесь охлаждающая жидкость отдает тепло, и прогретый воздух сдувается вентилятором в салон. Работать система начинает после нажатия на кнопку, расположенную на центрально консоли. Также в конструкции могут быть предусмотрены датчики, которые мониторят температуру и позволяют работать климат-контролю.

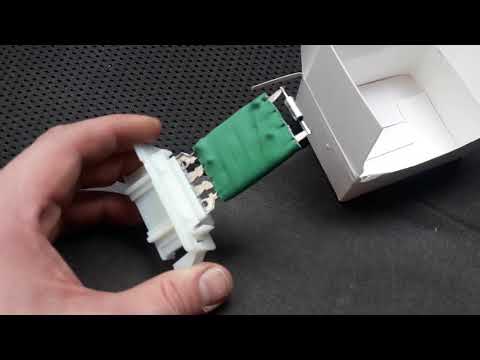

Даже у бюджетных автомобилей в системе отопления предусмотрено несколько режимов функционирования. Различаются они скоростью вращения вентилятора. Естественно, чем она выше, тем больший по объему поток подается в салон. За регулировку скорости вращения нагнетателя отвечает резистор. Меняя сопротивление, он позволяет элементу вращаться быстрее или медленнее.

Выполнение операции

Замена резистора отопителя автомобиля предполагает приобретение нового (или подержанного элемента). Отметим, что цена оригинального устройства обычно весьма высока, поэтому Вы можете рассмотреть вариант приобретения качественного аналога. Что же касается бывших в употреблении элементов, к их выбору нужно отнестись крайне внимательно. Имейте в виду, что полноценно проверить устройство до установки не удастся. В этой связи необходимо выбирать надежных поставщиков таких деталей.

Рассмотрим основные этапы:

• Демонтаж панелей
• Отключение резистора
• Выемка устройства
• Установка нового элемента
• Сборка

Месторасположение резистора зависит от конкретной модели автомобиля. С этим напрямую связана сложность работ и, соответственно, их стоимость.

Выбор техцентра

Замена резистора отопителя авто нередко бывает весьма непростой операцией. Следовательно, браться за нее самостоятельно не рекомендуется, если Вы, конечно, не имеете опыта проведения таких мероприятий. Оптимальным решением будет поездка к проверенным мастерам. Например, Вы можете воспользоваться услугами сотрудников автосервиса Кволити Моторс, расположенного в Москве. Здесь есть все необходимое, чтобы решать подобные задачи в кратчайшие сроки. Также на месте Вы сможете приобрести нужные запчасти, сэкономив свое время.

Читать далее

Appliance411 Часто задаваемые вопросы: Проверка элемента плиты/плиты/духовки/варочной панели

Элемент электрической плиты представляет собой, по сути, просто резистивный провод, подвешенный внутри твердого металлического сплава, изогнутый в различные формы, отделенный от него изоляцией. Когда на него подается питание, провод сопротивления генерирует тепло, которое передается на внешнюю оболочку элемента, где оно может быть поглощено кухонной утварью или воздухом внутри полости духовки.

При выходе из строя элемента этого типа происходит обрыв провода внутреннего сопротивления, что приводит к размыканию цепи. Поскольку цепь теперь разомкнута, электрический ток не может протекать через элемент для выработки тепла.

Изоляция между резистивным проводом и наружным покрытием также может ухудшиться. Когда это происходит, внутренний провод сопротивления может войти в контакт с внешней оболочкой, вызывая короткое замыкание на землю. Сила такого короткого замыкания может пробить дыру насквозь во внешнем покрытии, расплавив его, а иногда и повредив используемую в это время посуду.

Иногда известно, что элементы печи загораются, как бенгальский огонь , когда их нить накаливания замыкается на землю. Этот эффект может продолжаться даже после отключения питания от диапазона. Во всех случаях фактической возможности возгорания не существует, поскольку, как только материал элемента полностью истощается в результате эффекта, он в конечном итоге погаснет сам по себе. Тем не менее, это может создать довольно сбивающее с толку световое шоу для всех, кто находится рядом в это время! В таком случае питание должно быть полностью отключено от прибора до тех пор, пока он не будет отремонтирован.

Короткое замыкание нагревательного или жарочного элемента также может иногда повредить компоненты схемы управления (термостат, селекторный переключатель и т. д.). На моделях с электронным управлением само управление очень чувствительно и может быть повреждено при таком сбое. Если элемент не работает после замены и восстановления полного питания устройства, может потребоваться проверка компонентов цепи управления.

Проверка элементов

Для проверки элемента на непрерывность необходимо сначала отключить прибор от источника питания. После того, как устройство стало безопасным для работы, элемент необходимо изолировать от остальной части электрической цепи, удалив хотя бы один из соединительных проводов. Как только это будет сделано, провода омметра или тестера непрерывности можно приложить к каждой клемме элемента.

Точное сопротивление элемента часто не имеет значения, поскольку оно не будет изменяться в течение срока службы, за исключением того, что оно полностью разомкнется (покажет бесконечное сопротивление) в случае неисправности или замыкания на землю (см. ниже). Если вам интересно, большая конфорка на варочной панели обычно имеет сопротивление в районе 27 Ом, маленькая — 45 Ом. Сопротивление элемента печи для запекания или жарки может находиться в диапазоне от 20 до 40 Ом в зависимости от его мощности.

Замыкание на землю

Элемент также может быть частично замкнут на землю. Хотя этого может быть недостаточно, чтобы создать полное короткое замыкание и привести к полному отказу элемента, это может создать опасность поражения электрическим током. Чтобы проверить элемент на наличие короткого замыкания на землю, омметр должен быть установлен на максимальную шкалу сопротивления (1K или 10K) и проверен от одной из клемм элемента до металлической оболочки элемента. Может потребоваться потереть внешнюю поверхность элемента зондом измерителя, чтобы обеспечить хороший контакт. Если сопротивление отличается от бесконечного, замените элемент.

Кстати. Выполняя описанный выше тест с измерительным прибором, настроенным на такую ​​высокую шкалу сопротивления, следите за тем, чтобы не касаться обоих металлических наконечников измерителя пальцами. Если это произойдет, измеритель может отображать сопротивление вашей кожи, а не только элемента. Вы можете коснуться одного из проводов измерителя во время тестирования, не вызывая ошибочных показаний.

Горячая точка

Если при нагреве элемента электроплиты появляется одно пятно, которое светится ярче, чем в основном однородный цвет остального элемента, это, скорее всего, признак приближающейся неисправности. В таком случае элемент следует заменить, чтобы избежать возможного критического отказа, как описано выше. Этот тип отказа, скорее всего, покажет короткое замыкание на землю при проверке, что также может представлять опасность поражения электрическим током.

Амортизаторы

Если плита излучает удары тока при прикосновении, возможно, один из ее элементов или внутренняя проводка имеют частичное замыкание на землю, но недостаточное для того, чтобы перегорел предохранитель или отключился выключатель. На такое происшествие следует обратить внимание немедленно, так как оно может представлять возможную опасность поражения электрическим током. Каждый элемент должен быть изолирован от своей цепи проводки и проверен на замыкание на землю, как описано выше.

Только теплый

Обычная электрическая плита или элемент варочной панели обычно либо работают, либо нет (за исключением случаев частичного замыкания на землю, в этом случае они могут работать нормально, но по-прежнему иметь дефекты). Если такой элемент нагревается только тогда, когда он должен быть горячим, проблема должна быть в его источнике питания, а не в самом элементе.

Электрическая плита Проверка поверхностного элемента

Элемент электрической плиты в основном представляет собой просто резистивный провод, подвешенный внутри твердого металлического сплава, изогнутый в различные формы, отделенный от него изоляцией. Когда на него подается питание, провод сопротивления генерирует тепло, которое передается на внешнюю оболочку элемента, где оно может быть поглощено кухонной утварью или воздухом внутри полости духовки.

Когда этот тип элемента выходит из строя, внутренний провод сопротивления разрывается, вызывая разомкнутую цепь. Поскольку цепь теперь разомкнута, электрический ток не может протекать через элемент для выработки тепла.

Изоляция между резистивным проводом и наружным покрытием также может ухудшиться. Когда это происходит, внутренний провод сопротивления может войти в контакт с внешней оболочкой, вызывая короткое замыкание на землю. Сила такого короткого замыкания может пробить дыру насквозь во внешнем покрытии, расплавив его, а иногда и повредив используемую в это время посуду.

Проверка элементов

Чтобы проверить элемент на непрерывность, прибор должен быть сначала отключен от источника питания. После того, как устройство стало безопасным для работы, элемент необходимо изолировать от остальной части электрической цепи, удалив хотя бы один из соединительных проводов. Как только это будет сделано, провода омметра или тестера непрерывности можно приложить к каждой клемме элемента.

Точное сопротивление элемента часто не имеет значения, поскольку оно обычно не меняется в течение срока службы, за исключением того, что оно становится полностью открытым (показывает бесконечное сопротивление) в случае неисправности или замыкания на землю (см. Ниже). Если вам интересно, большая конфорка на варочной панели обычно имеет сопротивление в районе 27 Ом, маленькая — 45 Ом. Сопротивление элемента печи для запекания или жарки может находиться в диапазоне от 20 до 40 Ом в зависимости от его мощности.

Элемент также может быть частично замкнут на землю. Хотя этого может быть недостаточно, чтобы создать полное короткое замыкание и привести к полному отказу элемента, это может создать опасность поражения электрическим током. Чтобы проверить элемент на наличие короткого замыкания на землю, омметр должен быть установлен на максимальную шкалу сопротивления (1K или 10K) и проверен от одной из клемм элемента до металлической оболочки элемента. Может потребоваться потереть внешнюю поверхность элемента зондом измерителя, чтобы обеспечить хороший контакт. Если сопротивление отличается от бесконечного, замените элемент.

КСТАТИ. Выполняя описанный выше тест с измерительным прибором, настроенным на такую ​​высокую шкалу сопротивления, следите за тем, чтобы не касаться обоих металлических наконечников измерителя пальцами. Если это произойдет, измеритель может отображать сопротивление вашей кожи, а не только элемента. Вы можете коснуться одного из проводов измерителя во время тестирования, не вызывая ошибочных показаний.

Горячая точка

Если при нагреве элемента электрической плиты появляется одно пятно, которое светится ярче, чем в основном однородный цвет остального элемента, это, скорее всего, признак приближающейся неисправности. В таком случае элемент следует заменить, чтобы избежать возможного критического отказа, как описано выше. Этот тип отказа, скорее всего, покажет короткое замыкание на землю при проверке, что также может представлять опасность поражения электрическим током.
